Разматывающее устройство ЛР200

Name: Разматывающее устройство ЛР200
Brand: ПромСтройМаш
SKU: BSM000029

Артикул: BSM000029

Разматывающее устройство легкой серии

Назначение разматывающего устройства модели ЛР200

Разматывающее устройство серии ЛР предназначено для размотки рулонного материала в составе автоматических линий для штамповки и продольно-поперечной резки рулонного материала веса до 1000 кг.

Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

По Техническому Заданию заказчика могут измениться габаритные размеры и масса разматывающего устройства. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики разматывающего устройства, завод-изготовитель оставляет за собой.

Технические характеристики ЛР200

Ширина рулона, мм	200
Внутренний диаметр устанавливаемых рулонов, мм	250...725
Максимальный вес рулона, кг	1000
Максимальный диаметр рулона, мм	1600
Количество разжимных губок шпинделя	4
Зажим рулона	Электро привод
Максимальное число оборотов вращения шпинделя при размотке, об/мин	32
Высота оси шпинделя над уровнем пола, мм	1010
Давление сжатого воздуха, МПа (кгс/см²)	0,45 (4,5)
Длина, мм	1160
Ширина, мм	950
Высота, мм	1260
Мощность электродвигателя, кВт, не более	3,2

Описание

УСТРОЙСТВО РАЗМАТЫВАЮЩЕГО УСТРОЙСТВА МОДЕЛИ ЛР200

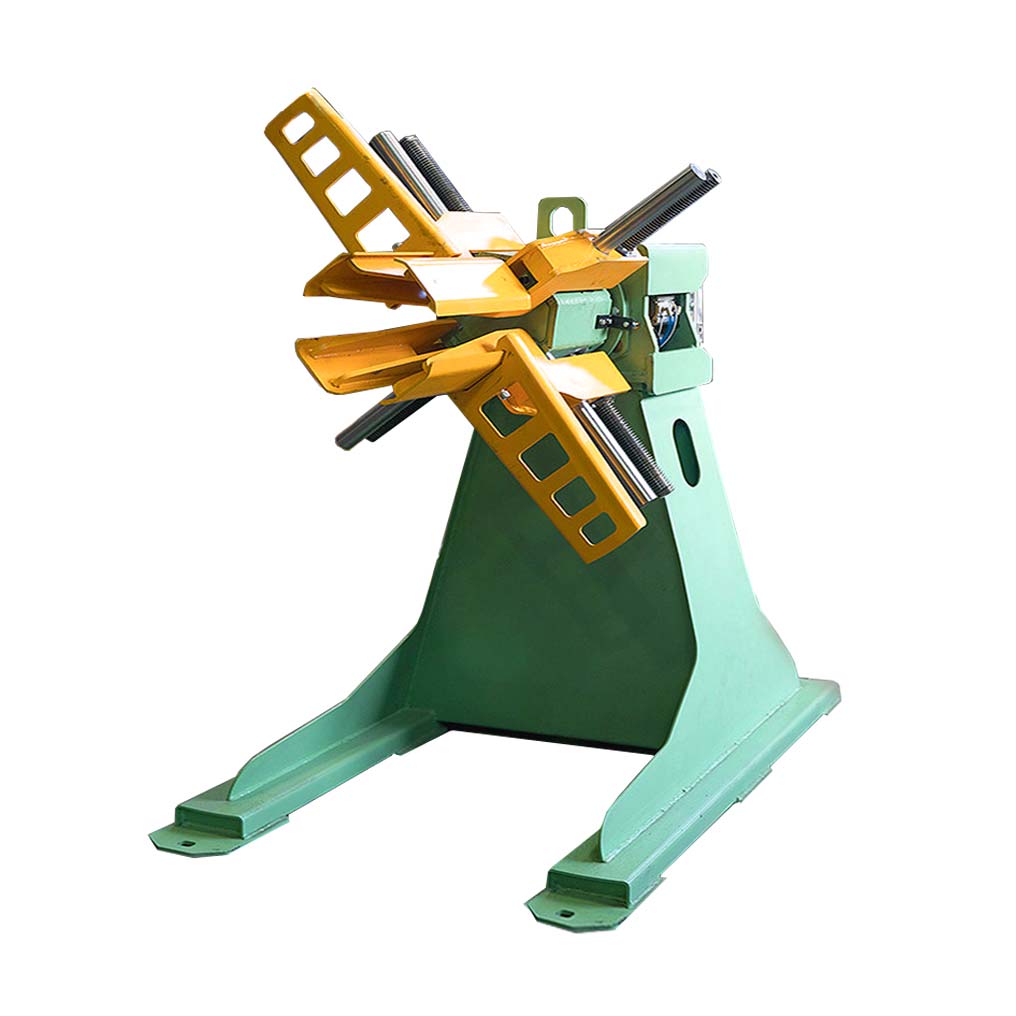

Общий вид разматывающего устройства ЛР200

Общий вид ЛР200

Вид сверху ЛР200

Разматывающее устройство ЛР200 снабжено электрическим приводом вращения шпинделя и электрический привод разжимания рулона. У модели ЛР200 привод оснащен частотным регулированием, что позволяет плавно регулировать скорость размотки рулонов.

Рекомендуем использовать разматывающее устройство с приводом совместно с правильно-подающими устройствами (если используется правка материала), а также с валковыми и клещевыми подачами, работающими без правки ленты (полосы).

Базовая комплектация

Разматывающее устройство легкой серии ЛР в сборе
Руководство по эксплуатации.
Руководство по электрооборудованию.
