Разматывающее устройство ЛР200Р
Артикул: BSM000030
Разматывающее устройство легкой серии
Назначение оборудования
Назначение разматывающего устройства модели ЛР200Р
Разматывающее устройство серии ЛР предназначено для размотки рулонного материала в составе автоматических линий для штамповки и продольно-поперечной резки рулонного материала веса до 1000 кг.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
По Техническому Заданию заказчика могут измениться габаритные размеры и масса разматывающего устройства. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики разматывающего устройства, завод-изготовитель оставляет за собой.
Технические характеристики ЛР200Р
| Ширина рулона, мм | 200 |
|---|---|
| Внутренний диаметр устанавливаемых рулонов, мм | 250...725 |
| Максимальный вес рулона, кг | 1000 |
| Максимальный диаметр рулона, мм | 1600 |
| Количество разжимных губок шпинделя | 4 |
| Зажим рулона | Ручной |
| Максимальное число оборотов вращения шпинделя при размотке, об/мин | инерционное |
| Высота оси шпинделя над уровнем пола, мм | 1010 |
| Длина, мм | 1160 |
| Ширина, мм | 950 |
| Высота, мм | 1260 |
Описание
УСТРОЙСТВО РАЗМАТЫВАЮЩЕГО УСТРОЙСТВА МОДЕЛИ ЛР200Р
Разматывающее устройство серии ЛР предназначено для размотки рулонного материала в составе автоматических линий для штамповки и продольно-поперечной резки рулонного материала веса до 1000 кг.

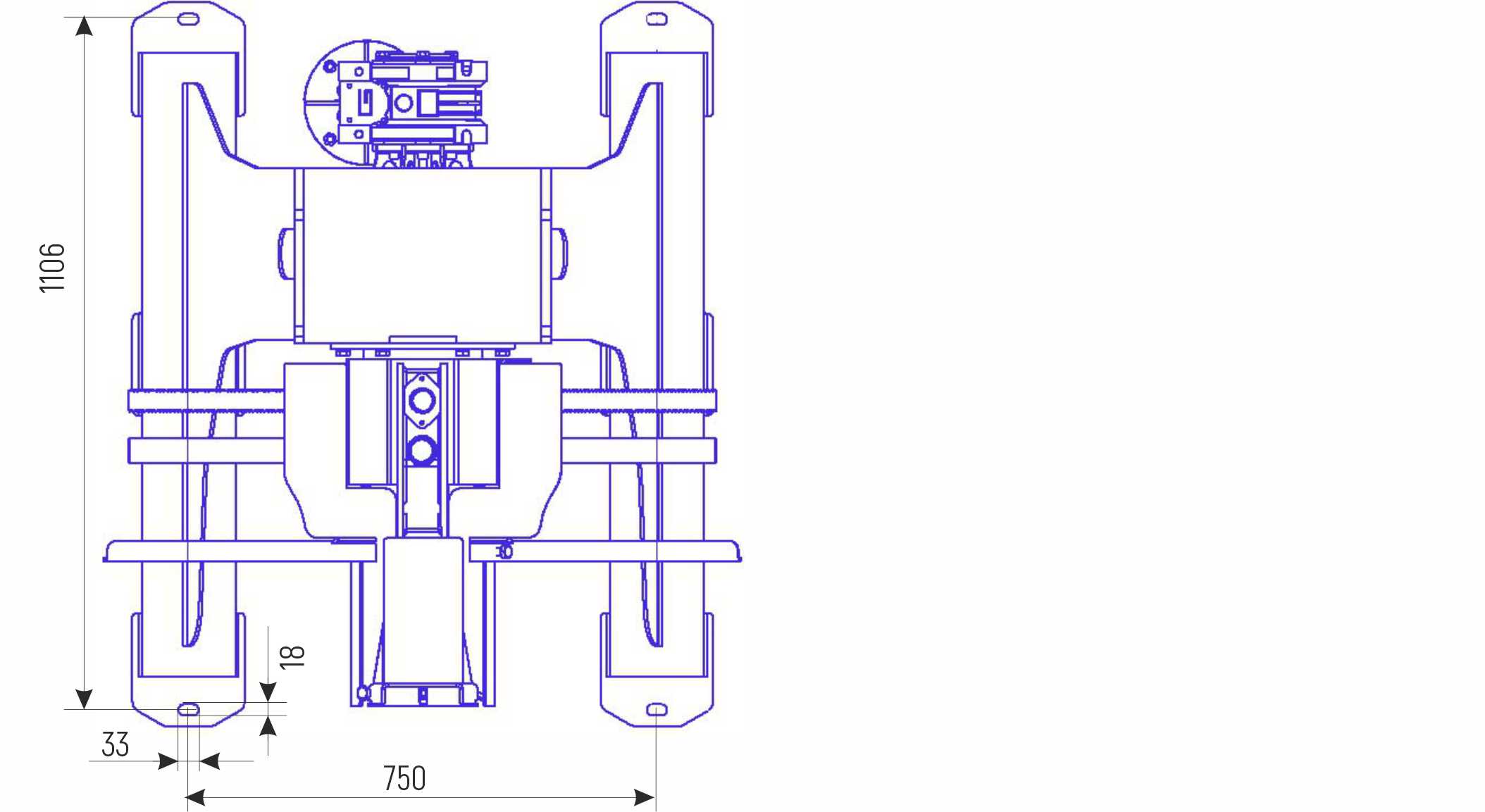

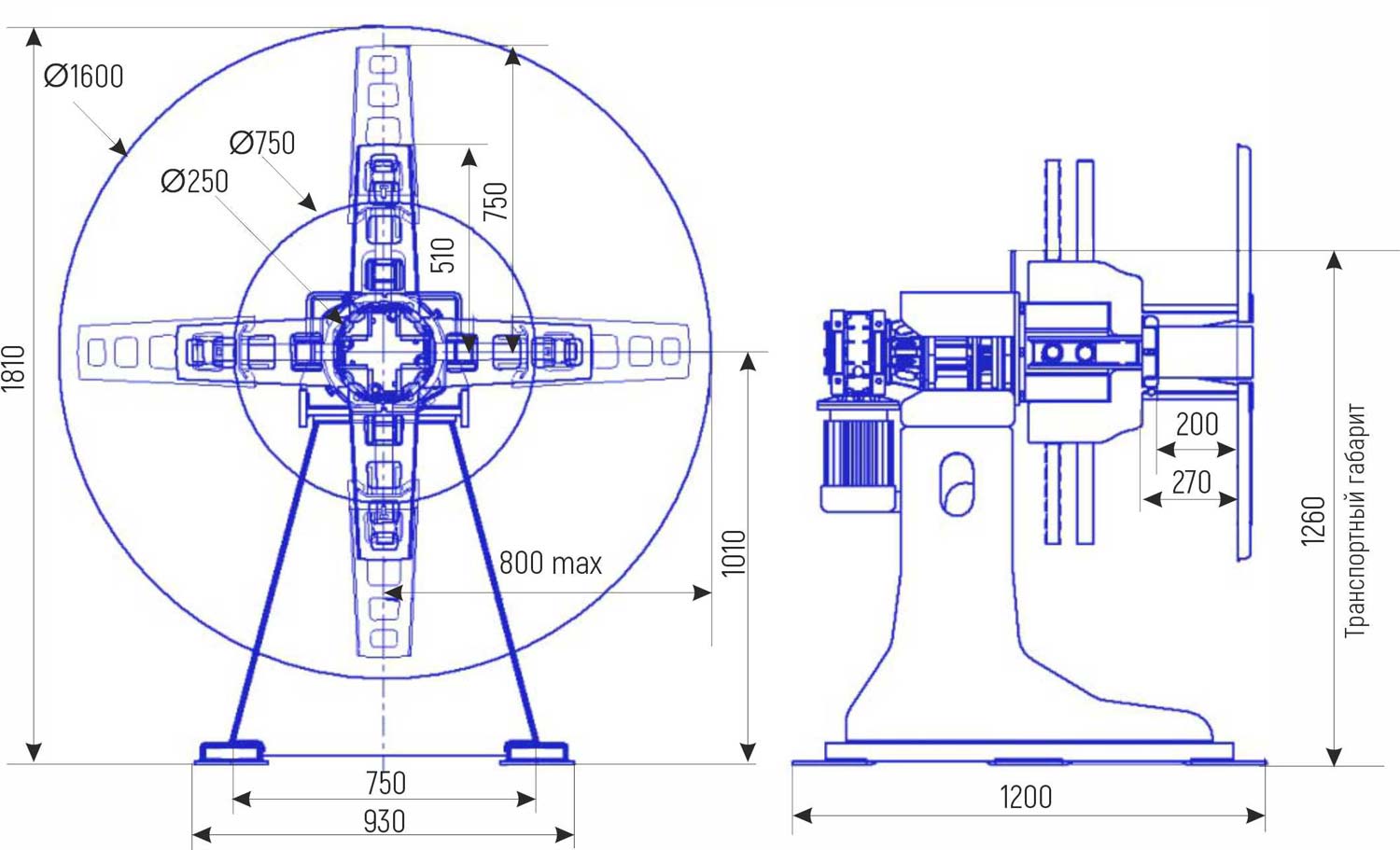

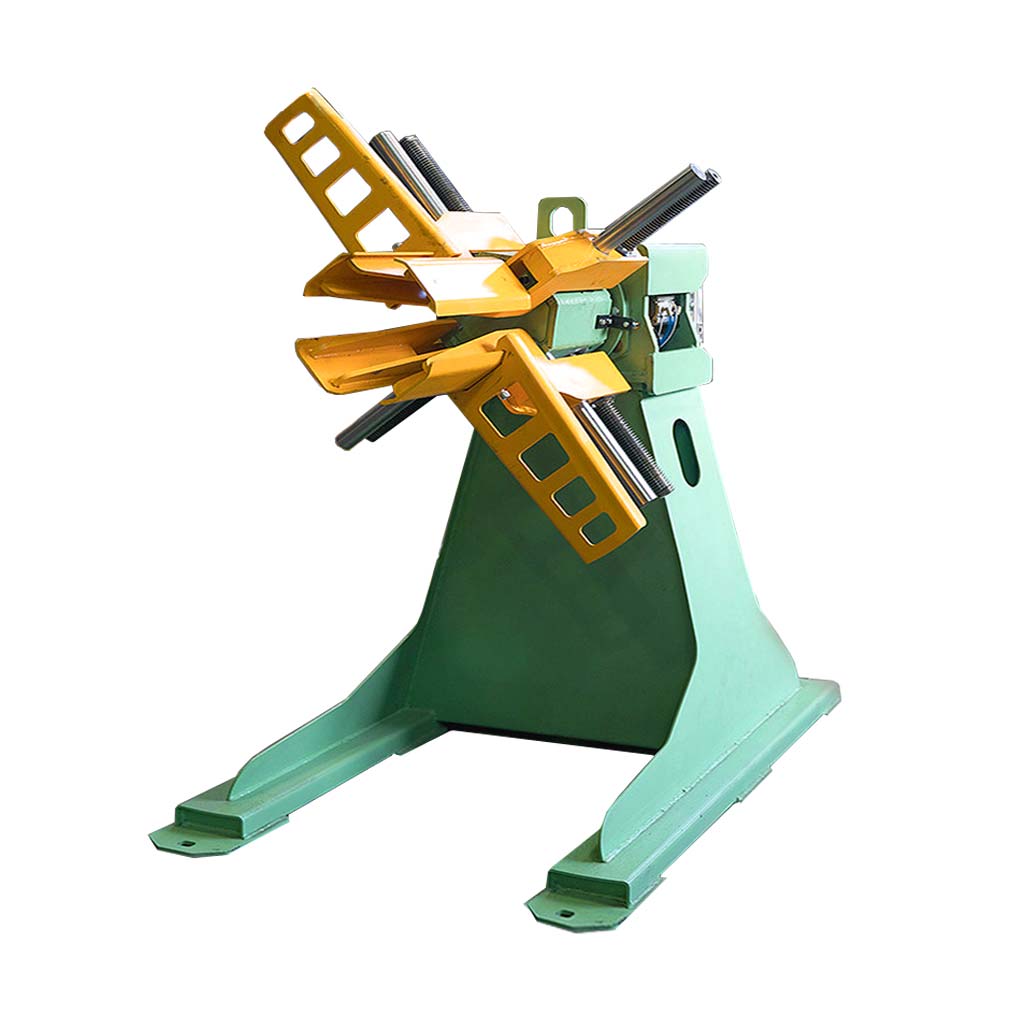

Общий вид разматывающего устройства ЛР200Р
Разматывающее устройство ЛР200Р снабжено ручным разжимом рулона и шпинделем с инерционным тормозом. Модель ЛР200Р имеет регулируемый инерционный тормоз для настройки плавного вращения рулона. Лента, в этом случае, вытягивается правильным устройством.
Рекомендуем использовать разматывающее устройство с приводом совместно с правильно-подающими устройствами (если используется правка материала), а также с валковыми и клещевыми подачами, работающими без правки ленты (полосы).
Базовая комплектация
- Разматывающее устройство легкой серии ЛР в сборе
- Руководство по эксплуатации.
