Правильное устройство ПУ160
Назначение правильного устройства модели ПУ160
Правильные устройства (ПУ), предназначены для правки металлической ленты (рулона), подаваемой в зону штамповки кузнечно-прессового оборудования, оснащенного подающими устройствами различного типа. Устройство работает с приводным держателем (разматывателем) рулона, например ПРУ нашего производства. Возможна эксплуатация устройства с инерционным разматывателем.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
Устройства для правки рулонной стали шириной до 800 мм. соответствуют требованиям ГОСТ 12.2.017-93 оборудование кузнечно-прессовое общие требования безопасности.
Технические характеристики ПУ160
| Ширина ленты, наибольшая, мм | 160 |
| Толщина ленты, мм | |
| - наибольшая | 4 |
| - наименьшая при правке | 0,5 |
| - наименьшая при размотке | 0,5 |
| Наибольший момент сопротивления выправляемого материала при σв=400МПа, мм3 | 300 |
| Скорость правки и размотки, м/мин | |
| - наибoльшая | 45 |
| - наимeньшая | 0,6 |
| Регулировка скорости | Частотный преобразователь |
| Количество правильных валков, шт. | 5 |
| Количество тянущих валков, шт. | 2 |
| Диаметр правящей поверхности валков, мм | 100 |
| Габаритные размеры (без шкафа управления), не более | |
| Длина, мм | 1350 |
| Ширина, мм | 520 |
| Высота, мм | 1500 |
| Масса, кг, не более | 520 |
| Род тока | Переменный, трёхфазный |
| Напряжение, В | 380±10% |
| Частота тока, Гц | 50±1 |
| Режим работы электросхемы | Наладочный, Одиночный цикл, Автоматический |
| Количество электродвигателей, шт. | 2 |
| Мощность электродвигателя, кВт, не более | 2,2 |
УСТРОЙСТВО ПРАВИЛЬНОГО УСТРОЙСТВА ПУ160
Правильные устройства (ПУ), предназначены для правки металлической ленты (рулона), подаваемой в зону штамповки кузнечно-прессового оборудования, оснащенного подающими устройствами различного типа. Устройство работает с приводным держателем (разматывателем) рулона, например ПРУ нашего производства. Возможна эксплуатация устройства с инерционным разматывателем.
По климатическому исполнению устройство предназначено для эксплуатации в условиях в части воздействия климатических факторов внешней среды нормированных для исполнения УХЛ4.
Устройства для правки рулонной стали шириной до 800 мм. соответствуют требованиям ГОСТ 12.2.017-93 оборудование кузнечно-прессовое общие требования безопасности.

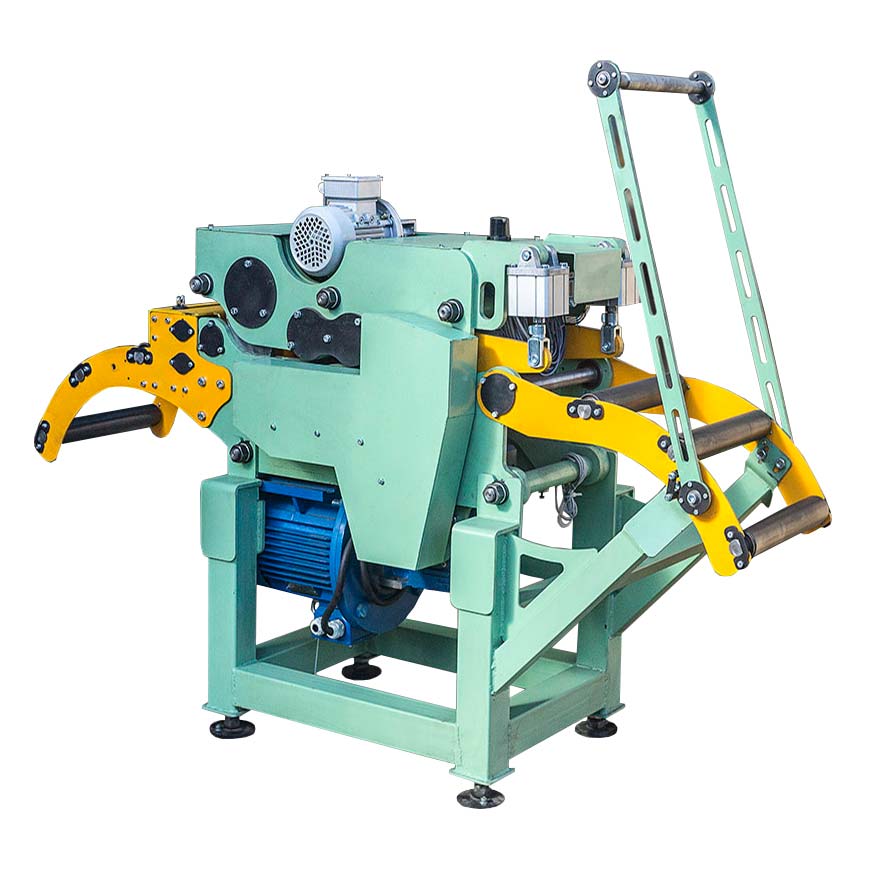

Общий вид правильного устройства ПУ160
Правильное устройство оснащается датчиками слежения за петлей ленты. В стандартном исполнении датчик установлен на выходе ленты из устройства. Так же имеется возможность установить датчик и на входе ленты, для контроля скорости разматывателя.
Габаритные размеры и основные составные части правильного устройства серии ПУ
| Обозначение размера |
ПУ160 |
ПУ250 |
ПУ400 |
ПУ630 |
ПУ800 |
|
Ширина ленты "Шл", мм |
160 |
250 |
400 |
630 |
800 |
|
Ширина "В", мм |
510 |
600 |
750 |
980 |
1150 |
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ ПРАВИЛЬНОГО УСТРОЙСТВА ПУ160
- Правильного устройства серии ПУ соответствуют требованиям ГОСТ 12.2.017-93 оборудование кузнечно-прессовое общие требования безопасности.
- Установку устройства на месте эксплуатации производить персоналом, имеющим соответствующую подготовку.
- При подготовке устройства к работе необходимо:
- провести проверку технического состояния всех устройств (отсутствие внешних повреждений, наличие смазки в зубчатой передаче, наличие масла в редукторах, работоспособность механизма подъема правильной головки);
- все подвижные части устройства, расположенные внутри, закрыть кожухами;
- устройство заземлить;
- зону движения ленты оградить ограждением, которое изготавливает предприятие потребитель.
- При эксплуатации устройства необходимо соблюдать следующие требования:
- заправку ленты в правильное устройство и далее в штамп осуществлять в режиме «Наладка»;
- для ограничения перемещения рулона на барабане в продольном направлении необходимо применять ограничители;
- аварийную остановку комплекса осуществлять кнопкой аварийной остановки, расположенной на пульте управления.
- Измерение параметров устройства производить, соблюдая меры безопасности.
- При эксплуатации устройства категорически ЗАПРЕЩАЕТСЯ:
- работа комплекса в автоматическом режиме без ограждения зоны движения ленты;
- производить смену рулона во время работы устройства;
- производить ремонтные и регулировочные работы, проверку электрооборудования, уборку без отключения устройства от сети;
- допускать к работе рабочих без предварительного изучения конструкции устройства, эксплуатационных особенностей и требований техники безопасности.
- При отсутствии электроэнергии вводной выключатель, установленный в передней дверце шкафа управления, перевести в положение «выключено».
Стандартная комплектация ПУ160
- Правильное устройство база.
- Направляющие ролики 2 шт. (на входе и выходе).
- Датчик слежения за петлей.
- Шкаф электрического управления.
- Руководство по эксплуатации.
- Руководство по электрооборудованию.
Дополнительные опции ПУ160
- Раздельное регулирование прижима цилиндров.
- Цифровая индикация положения направляющих роликов.
- Механическое устройство заправки ленты полуавтоматическое.
- Устройство смазки ленты.
