Назначение

Характеристики

Описание

Комплектация

Назначение правильного устройства модели ПУ800

Правильные устройства (ПУ), предназначены для правки металлической ленты (рулона), подаваемой в зону штамповки кузнечно-прессового оборудования, оснащенного подающими устройствами различного типа. Устройство работает с приводным держателем (разматывателем) рулона, например ПРУ нашего производства. Возможна эксплуатация устройства с инерционным разматывателем.
По климатическому исполнению устройство предназначено для эксплуатации в условиях в части воздействия климатических факторов внешней среды нормированных для исполнения УХЛ4.
Устройства для правки рулонной стали шириной до 800 мм. соответствуют требованиям ГОСТ 12.2.017-93 оборудование кузнечно-прессовое общие требования безопасности.

Технические характеристики ПУ800

Ширина ленты, наибольшая, мм	800
Толщина ленты, мм
- наибольшая	3
- наименьшая при правке	0,5
- наименьшая при размотке	0,5
Наибольший момент сопротивления выправляемого материала при σв=400МПа, мм³	300
Скорость правки и размотки, м/мин
- наибoльшая	45
- наимeньшая	0,6
Регулировка скорости	Частотный преобразователь
Количество правильных валков, шт.	5
Количество тянущих валков, шт.	2
Диаметр правящей поверхности валков, мм	100
Габаритные размеры (без шкафа управления), не более
Длина, мм	1350
Ширина, мм	1160
Высота, мм	1500
Масса, кг, не более	1300
Род тока	Переменный, трёхфазный
Напряжение, В	380±10%
Частота тока, Гц	50±1
Режим работы электросхемы	Наладочный, Одиночный цикл, Автоматический
Количество электродвигателей, шт.	2
Мощность электродвигателя, кВт, не более	7,5

УСТРОЙСТВО ПРАВИЛЬНОГО УСТРОЙСТВА ПУ800

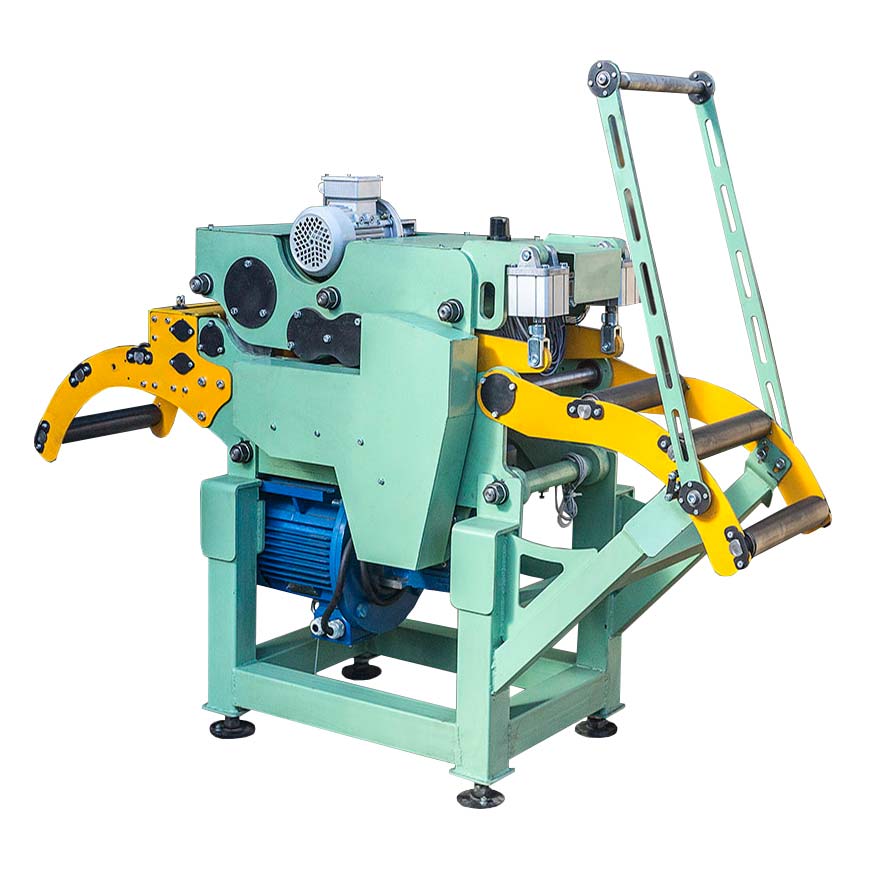

Общий вид правильного устройства ПУ800

Правильное устройство оснащается датчиками слежения за петлей ленты. В стандартном исполнении датчик установлен на выходе ленты из устройства. Так же имеется возможность установить датчик и на входе ленты, для контроля скорости разматывателя.

Габаритные размеры и основные составные части правильного устройства серии ПУ

Габаритные размеры

Обозначение размера	ПУ160	ПУ250	ПУ400	ПУ630	ПУ800
Ширина ленты "Шл", мм	160	250	400	630	800
Ширина "В", мм	510	600	750	980	1150

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ ПРАВИЛЬНОГО УСТРОЙСТВА ПУ800

Правильного устройства серии ПУ соответствуют требованиям ГОСТ 12.2.017-93 оборудование кузнечно-прессовое общие требования безопасности.
Установку устройства на месте эксплуатации производить персоналом, имеющим соответствующую подготовку.
При подготовке устройства к работе необходимо:

провести проверку технического состояния всех устройств (отсутствие внешних повреждений, наличие смазки в зубчатой передаче, наличие масла в редукторах, работоспособность механизма подъема правильной головки);
все подвижные части устройства, расположенные внутри, закрыть кожухами;
устройство заземлить;
зону движения ленты оградить ограждением, которое изготавливает предприятие потребитель.

При эксплуатации устройства необходимо соблюдать следующие требования:

заправку ленты в правильное устройство и далее в штамп осуществлять в режиме «Наладка»;
для ограничения перемещения рулона на барабане в продольном направлении необходимо применять ограничители;
аварийную остановку комплекса осуществлять кнопкой аварийной остановки, расположенной на пульте управления.

Измерение параметров устройства производить, соблюдая меры безопасности.
При эксплуатации устройства категорически ЗАПРЕЩАЕТСЯ:

работа комплекса в автоматическом режиме без ограждения зоны движения ленты;
производить смену рулона во время работы устройства;
производить ремонтные и регулировочные работы, проверку электрооборудования, уборку без отключения устройства от сети;
допускать к работе рабочих без предварительного изучения конструкции устройства, эксплуатационных особенностей и требований техники безопасности.

При отсутствии электроэнергии вводной выключатель, установленный в передней дверце шкафа управления, перевести в положение «выключено».

По Техническому Заданию заказчика могут измениться габаритные размеры и масса правильного устройства. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики правильного устройства, завод-изготовитель оставляет за собой.

Стандартная комплектация ПУ800

Правильное устройство база.
Направляющие ролики 2 шт. (на входе и выходе).
Датчик слежения за петлей.
Шкаф электрического управления.
Руководство по эксплуатации.
Руководство по электрооборудованию.

Дополнительные опции ПУ800

Раздельное регулирование прижима цилиндров.
Цифровая индикация положения направляющих роликов.
Механическое устройство заправки ленты полуавтоматическое.
Устройство смазки ленты.
