Автоматическая подача ВП800

УСТРОЙСТВО ВАЛКОВОЙ ПОДАЧИ МОДЕЛИ ВП800

Устройство подачи рулонного материала валкового типа предназначено для точной подачи с программируемым шагом металлической ленты (рулона) в зону штамповки кузнечно-прессового оборудования. Устройство работает с приводным держателем (разматывателем) рулона напрямую (без правки рулона), либо с правильным устройством. По климатическому исполнению устройство предназначено для эксплуатации в условиях в части воздействия климатических факторов внешней среды нормированных для исполнения УХЛ4.

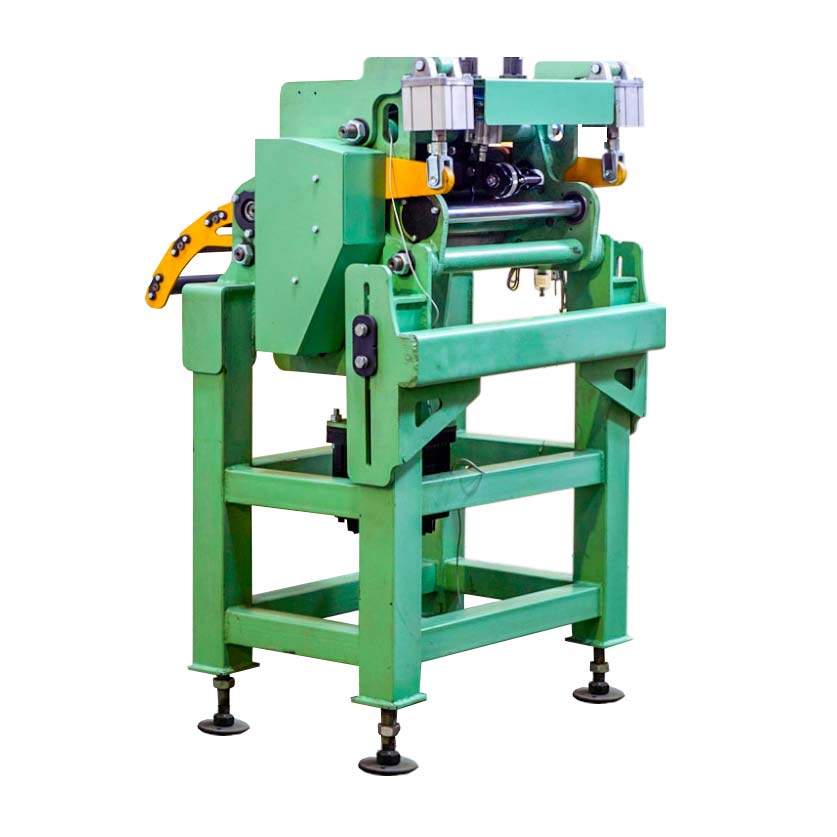

Общий вид валковой подачи ВП800

Габаритные размеры валковых подач ВП

РАБОТА ВАЛКОВОЙ ПОДАЧИ МОДЕЛИ ВП800 И ЕЕ ЧАСТЕЙ

Принцип работы правильно подающего устройства заключается в следующем:

Вращение от серводвигателя (поз. 1) передается на червячный редуктор (поз.2) далее посредством зубчатой передачи (поз. 3) вращает два подающих валка один из которых (поз.4) подвижный, поднимается и опускается двумя синхронными пневмоцилиндрами (поз. 5). Рабочее давление в цилиндрах прижима 0,2…1 МПа. Регулировка осуществляется регулятором.

Контроль за линейным перемещением ленты осуществляется энкодером (поз. 6) который постоянно прижат к ленте пневмоцилиндром (на рисунке пневмоцилиндр не показан). При правильной настройке ролик энкодера беспрепятственно наезжает на ленту при ее заправке и вращается без проскальзывания. Давление в цилиндре регулируется.

Все органы управления находятся на шкафу управления и подробно описаны в ВП2013-002-Устройство подачи рулонной стали валкового типа. Руководство по электрооборудованию.

ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ ВАЛКОВОЙ ПОДАЧИ МОДЕЛИ ВП800

M043-R12 манометр - 2 шт

Использованы пневматические элементы фирмы Camozzi

1. MC104-F00 фильтр. Резьба на входе К1/4.
2. PM11-NA реле давления
3. 31M2A080A020 - цилиндр - 2 шт. Прижим валка.
4. 31M1A040A015 Цилиндр - 1 шт. Прижим ролика энкодера.
5. 358-015-02 Распределитель – управление цилиндрами поз. 3.
6. M008-R00(HUB=0)-0...10 атм. Регулятор давления в цилиндрах прижима валка.
7. M008-R00(HUB=0)-0...10 атм. Регулятор давления в цилиндре прижима ролика энкодера
8. M043-R12 манометр - 2 шт.

Общие параметры подаваемого воздуха ВП800

Все оборудование Camozzi обрабатывается консистентной смазкой, позволяющей избежать применения дополнительных смазочных смесей в воздушный поток в течение всего срока эксплуатации пневмоаппаратуры. В случаях, когда приводы функционируют в экстремальных условиях (высокая скорость перемещения и частота срабатывания), в зависимости от класса качества сжатого воздуха согласно стандарту DIN ISO 8573-1 дополнительно применяются различные модели маслораспылителей Camozzi.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ ВАЛКОВОЙ ПОДАЧИ МОДЕЛИ ВП800

Устройство подачи рулонной стали валкового типа, соответствует требованиям ГОСТ 12.2.017-93. Установку устройства на месте эксплуатации производить персоналом, имеющим соответствующую подготовку.

При подготовке устройства к работе необходимо:

• провести проверку технического состояния всех устройств (отсутствие внешних повреждений, наличие смазки в зубчатой передаче, наличие масла в редукторах, натяжение клиноременной передачи, работоспособность механизма подъема валков;
• все подвижные части устройства, расположенные внутри, закрыть кожухами;
• устройство заземлить;
• зону движения ленты оградить ограждением, которое изготавливает предприятие потребитель.

При эксплуатации устройства необходимо соблюдать следующие требования:

• заправку ленты в устройство и далее в штамп осуществлять в режиме «Наладка»;
• для ограничения перемещения рулона на барабане в продольном направлении необходимо применять ограничители;
• аварийную остановку комплекса осуществлять кнопкой аварийной остановки, расположенной на пульте управления.

Измерение параметров устройства производить, соблюдая меры безопасности.

При эксплуатации устройства категорически ЗАПРЕЩАЕТСЯ:

• работа комплекса в автоматическом режиме без ограждения зоны движения ленты;
• производить смену рулона во время работы устройства;
• производить ремонтные и регулировочные работы, проверку электрооборудования, уборку без отключения устройства от сети;
• допускать к работе рабочих без предварительного изучения конструкции устройства, эксплуатационных особенностей и требований техники безопасности.

При отсутствии электроэнергии вводной выключатель, установленный в передней дверце шкафа управления, перевести в положение «выключено».

По окончании работы выключить комплекс, перевести вводной выключатель в положение «выключено».

ВНИМАНИЕ!!! При отсутствии заземления станины устройство не включать.
