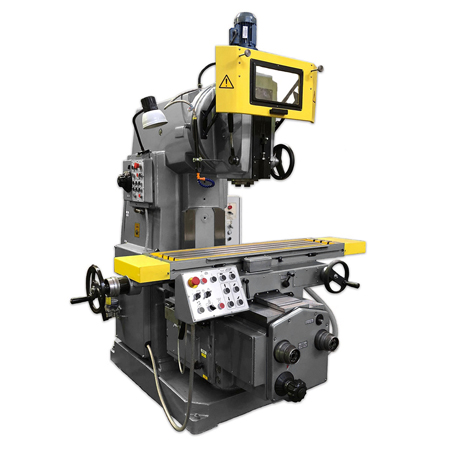

Станок вертикальный консольно-фрезерный 6Т12
Артикул: PSMM100440
Размер стола,мм 320х1250,Х-800мм,Y-320мм,Z(установочное)-420мм.
Назначение оборудования
Станок используется при выполнении фрезерных работ с применением фасонных, цилиндрических, торцевых, концевых и иных видов фрез. На данном станке необходимо обрабатывать горизонтальные и вертикальные плоскости, пазы, рамки, углы, спирали а также ряд других деталей из различных типов металла (сталь, чугун, цветные металлы и сплавы).
Основные конструктивные преимущества станка фрезерного 6Т12:
- механизированное крепление инструмента в шпинделе;
- механизм пропорционального замедления подачи;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение горизонтального шпинделя при остановке электромагнитной муфтой;
- устройство защиты от разлетающейся стружки.
- разнообразные автоматические циклы работы станка;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность.
- Технологические возможности станков могут быть расширены за счет применения на них делительной головки, круглого поворотного стола и других приспособлений.
Технические характеристики 6Т12
| Длина рабочей поверхности стола | 1250 |
|---|---|
| Ширина стола (mm) | 320 |
| Наибольшая масса обрабатываемой детали, кг | 400 |
| Наибольший продольный ход стола (X), мм | 800 |
| Наибольший поперечный ход стола (Y), мм | 320 |
| Наибольший вертикальный ход стола (Z), мм | 420 |
| Расстояние от торца шпинделя до поверхности стола, мм | 30-450 |
| Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм | 380 |
| Расстояние от края стола до вертикальных направляющих станины, мм | 70-390 |
| Мощность привода главного движения, кВт | 7,5 |
| Частота вращения шпинделя, об/мин | 31,5-1600 |
| Количество скоростей шпинделя | 18 |
| Перемещение пиноли шпинделя, мм | 70 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,05 |
| Угол поворота шпиндельной головки, град | ±45 |
| Пределы продольных и поперечных подач стола (X, Y), мм/мин | 12,5-1600 |
| Пределы вертикальных подач стола (Z), мм/мин | 4,1-530 |
| Количество подач стола (продольных, поперечных, вертикальных) | 22 |
| Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин | 4/ 1,330 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 |
| Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм | 6/ 2 |
| Наибольшее допустимое усилие резания (продольное/ поперечное/ вертикальное), кН | 15/ 12/ 5 |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть |
| Блокировка раздельного включения подач | Есть |
| Торможение шпинделя | Есть |
| Предохранительная муфта от перегрузок | Есть |
| Автоматическая прерывистая подача | Есть |
| Количество электродвигателей на станке | 4 |
| Электродвигатель главного движения, кВт | 7,5 |
| Электродвигатель привода подач, кВт | 3 |
| Электродвигатель зажима инструмента, кВт | 0,25 |
| Электродвигатель насоса СОЖ, кВт | 0,12 |
| Суммарная мощность всех электродвигателей, кВт | 10,87 |
| Габариты станка (мм) длина/ширина/высота | 2280х1965х2265 |
| Масса станка (кг) | 3250 |
Описание
Комплектность поставкистанка фрезерного станка 6Т12:
- Вертикальный консольно-фрезерный станок
- Эксплуатационная документация(комплект)
- Комплект монтажных изделий
