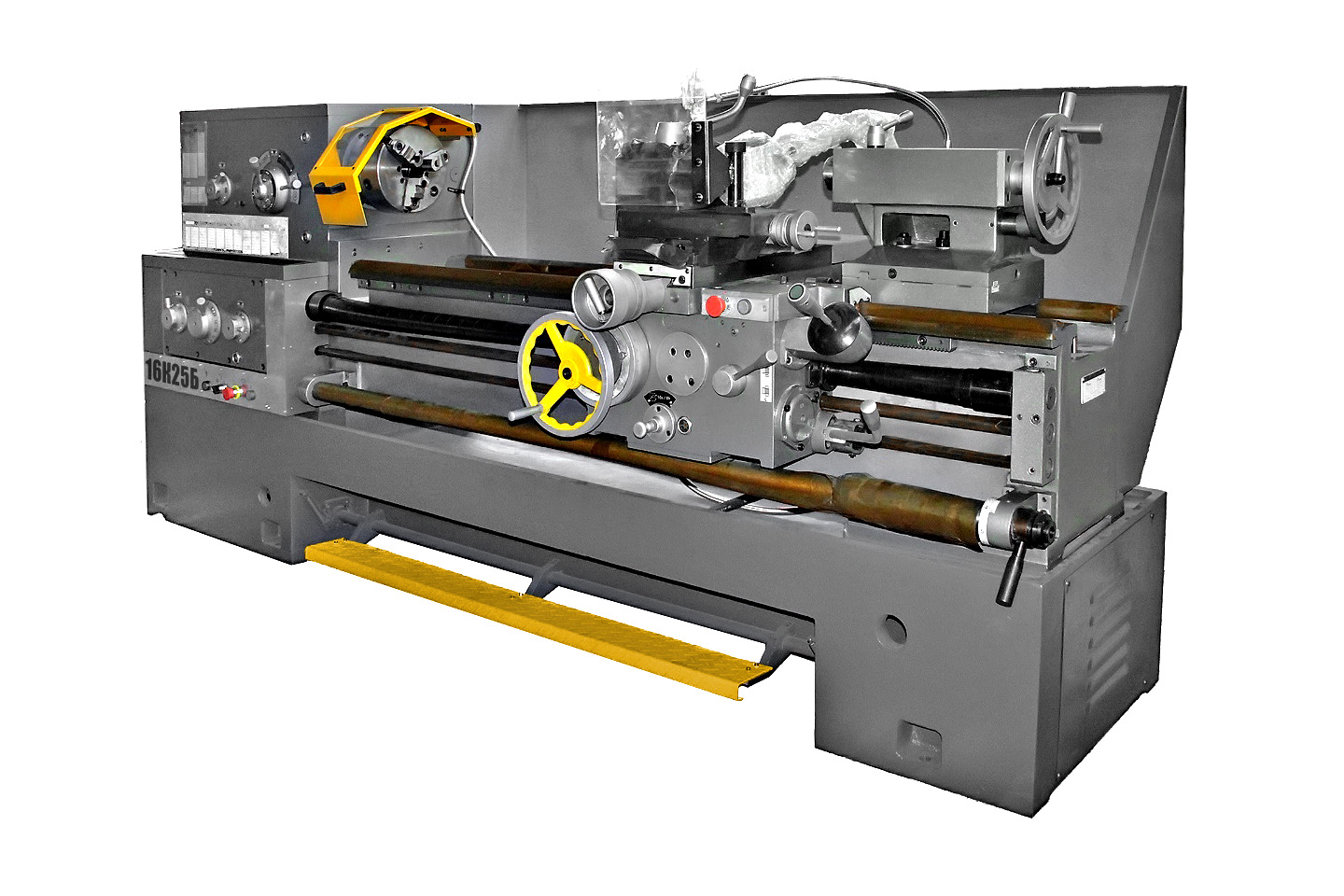

Станок токарный 16К25Б
Артикул: PSMM010030
Диаметр обработки над станиной 500мм,РМЦ 1500мм
Назначение оборудования
Станок предназначен для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей; нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб; сверления, зенкерования, развертывания. Мощный привод шпинделя позволяет обрабатывать заготовки длиной до 1500 мм и диаметром до 500 мм.
Технические характеристики 16К25Б
| Межцентровое расстояние (РМЦ),мм | 1500 |
|---|---|
| Диаметр обработки над станиной,мм | 500 |
| Диаметр обработки над суппортом, мм | 300 |
| Шпиндель DIN 55029(Camlock) | D1-8 |
| Конус шпинделя | MK7 |
| Диаметр сквозного отверстия в шпинделе, мм | 80 |
| Число ступеней вращения шпинделя | 24 |
| Пределы частот прямого вращения шпинделя, об/мин | 9-1600 |
| Число ступеней рабочих подач – продольных, мм/об | 80 |
| Число ступеней рабочих подач – поперечных, мм/об | 80 |
| Число нарезаемых метрических резьб | 46 |
| Число нарезаемых дюймовых резьб | 48 |
| Число нарезаемых питчевых резьб | 45 |
| Число нарезаемых модульных резьб | 42 |
| Пиноль задней бабки | MK5 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Мощность главного привода, кВт | 7,5 |
| Мощность привода быстрого перемещения суппорта, кВт | 0,37 |
| Тип насоса СОЖ | AB-25 |
| Производительность, л/мин | 25 |
| Мощность насоса охлаждения, кВт | 0,09 |
| Габариты (ДхШхВ) | 3060x1020x1350 |
| Масса, кг | 3200 |
Базовая комплектация
- Система подачи СОЖ
- Ножной тормоз шпинделя
- Станочный светильник, галогенный
- Защитное ограждение патрона
- Защитное ограждение от разбрызгивания жидкости
- Установленные приводные ремни
- Защита ходового винта и приводного вала
- Задняя бабка
- Патрон 3-х кулачковый D250 с комплектом прямых и обратных кулачков, а также ключом к патрону
- Неподвижный задний центр МТ5, для задней бабки
- Вращающийся центр МТ5
- Четырехпозиционный резцедержатель
- Ключ для резцедержателя
- Руководство по эксплуатации (паспорт)
Дополнительные опции
- УЦИ по трем осям X-Y-Z, цена деления 0,005 мм, погрешность 1 знак
- Регулируемый упор по оси Z
- Шприц для смазки
- Виброопора ОВ-31М
- Патрон 3-х кулачковый D315 с комплектом прямых и обратных кулачков, а также ключом к патрону
- Патрон 4-х кулачковый D400 с комплектом универсальных кулачков и ключом
