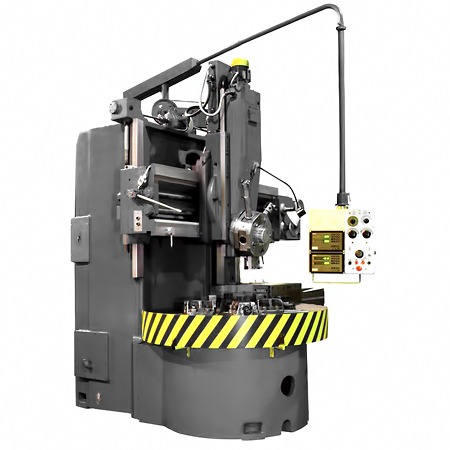

Станок токарно-карусельный КС1516Ф1 с УЦИ
Артикул: PSMM080350
Назначение оборудования
Станок токарно-карусельный модель КС1516Ф1с УЦИ предназначен для производительной черновой и чистовой обработки различных заготовок из черных и цветных металлов.
Станок обеспечивают постоянную скорость резания при получистовом и чистовом протачивании торцовых поверхностей верхним суппортом
На станке можно производить следующие операции:
- обтачивание цилиндрических и конических поверхностей;
- растачивание цилиндрических и конических поверхностей;
- обтачивание плоских торцовых поверхностей вертикальным и боковым суппортами;
- сверление, зенкерование и развертывание центральных отверстий;
- прорезание кольцевых канавок.
- обточка бандажей колесных пар локомотивов
Технические характеристики КС1516Ф1
| Наибольший диаметр обрабатываемой детали, мм | 1600 |
|---|---|
| Наибольшая высота обрабатываемой детали, мм | 1000 |
| Диаметр планшайбы, мм | 1400 |
| Наибольшая масса обрабатываемой детали, кг | 8000 |
| Частота вращения планшайбы, мин-1 | 1-250 |
| Количество ступеней частот вращения планшайбы | 2 |
| Регулирование частоты вращения планшайбы | бесступенчатая |
| Наибольший крутящий момент на планшайбе, кН*м | 25 |
| Мощность электродвигателя главного движения, кВт | 55 |
| Вертикальное перемещение траверсы (поперечены), мм | 660 |
| Скорость перемещения траверсы, м/мин | 0.45 |
| Ход суппорта по горизонтали, мм | 950 |
| Ход ползуна суппорта по вертикали, мм | 700 |
| Наибольшее допустимое усилие резания, кН | 35 |
| Наибольший угол поворота ползуна, градусов | 45 |
| Количество позиций револьверной головки | 5 |
| Количество подач суппортов | бесступенчатое |
Описание
Комплектность поставки станка токарно-карусельного КС1516Ф1 с УЦИ
- Станок токарно-карусельный в сборе
- Руководство по эксплуатации
- Паспорт
- Комплект ЗИП
