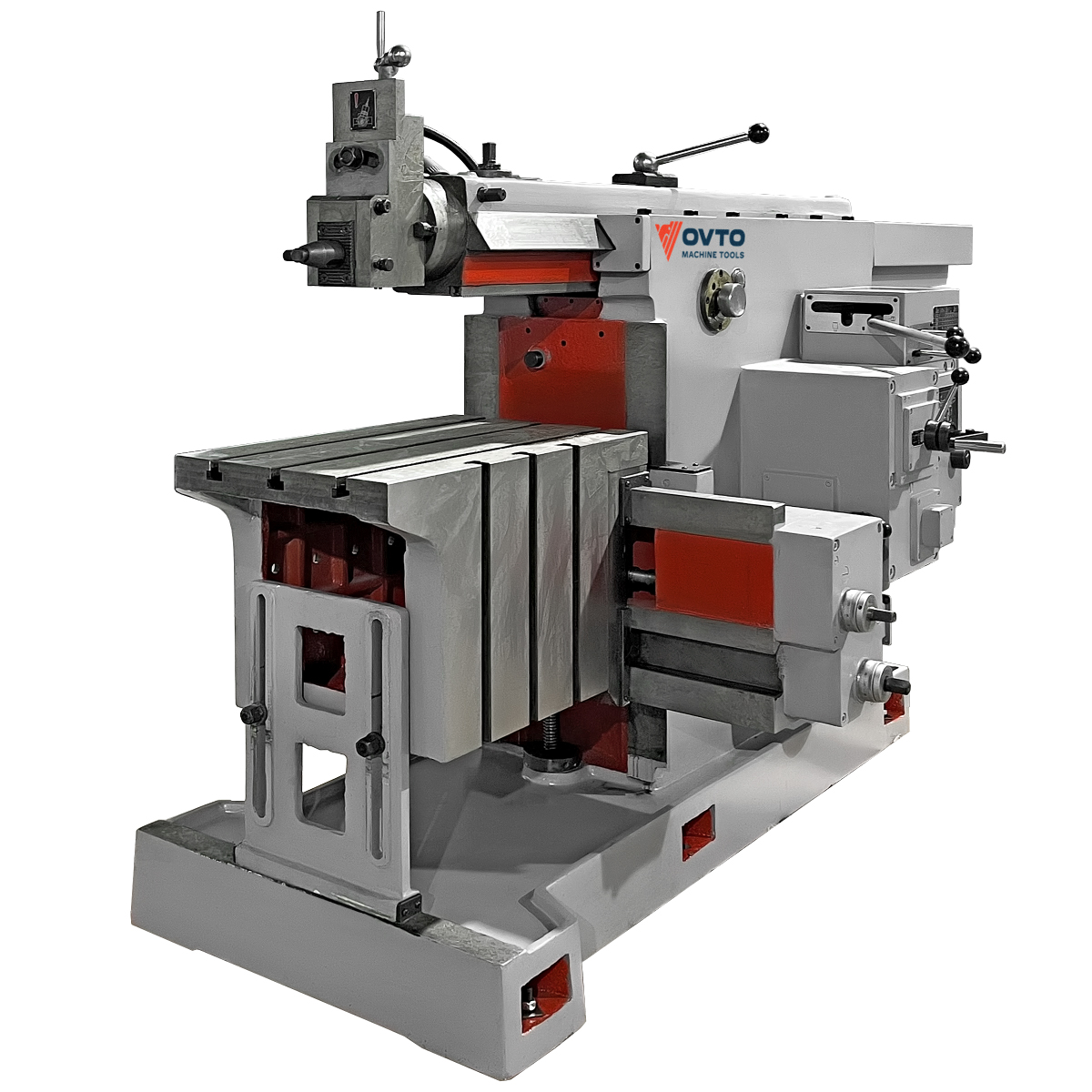

Станок поперечно-строгальный SH-E500
Описание
Поперечно-строгальный станок OVTO SH-E500 с зубчато-реечным электромеханическим приводом предназначен для обработки плоских, фасонных и пазовых поверхностей на деталях из стали, чугуна и цветных металлов.
Конструкция базируется на массивной станине из высокопрочного чугуна. Возвратно-поступательное движение ползуна обеспечивает жёсткость и отсутствие вибраций. Подача стола и настройка режимов выполняются эргономичными маховиками и многоступенчатой коробкой передач, что позволяет подбирать оптимальные параметры для разных материалов.
Ключевые характеристики: точность обработки — плоскостность до 0,025 мм, шероховатость Ra 6,3 мкм; универсальность (от корпусов до пазов и канавок); простота управления и быстрая переналадка под серийный или индивидуальный выпуск.
Область применения: машиностроительные, инструментальные и ремонтные цеха, обработка заготовок средней и малой массы. Идеален для изготовления направляющих, рам, плит, пазов в условиях мелкосерийного и единичного производства.
Технические характеристики SH-E500
| Ход ползуна, мм | 500 |
| Число ходов ползуна в минуту | 14-80 |
| Угол поворота резцедержателя, град | ±60 |
| Продольный ход салазок резцедержателя, мм | 120 |
| Наибольшее сечение резца, мм | 20x30 |
| Расстояние между рабочей поверхностью стола и направляющими ползуна, мм | 370 |
| Размеры стола, мм | 440x360 |
| Ход стола в горизонтальном направлении, мм | 525 |
| Скорость быстр. подачи стола по горизонтали, м/мин | 0,95 |
| Ход стола в вертикальном направлении, мм | 270 |
| Скорость быстр. подачи стола по вертикали, м/мин | 0,38 |
| Ширина Т-образных пазов, мм | 18 |
| Мощность главного двигателя, кВт | 3 |
| Мощность электродвигателя быстрых перемещений, кВт | 0.55 |
| Габариты, мм | 2200x1100x1200 |
| Масса, кг | 1850 |
