Пресс гидравлический одностоечный без гидроподушки П6326

Назначение пресса гидравлического П6326

• Пресс гидравлический П6326 изготовлен по ТУ3822-007-81244053-2010 и относится к универсальному виду оборудования для выполнения различных операций обработки давлением. Основными операциями, выполняемыми на прессе П6326 являются монтажно-запрессовочные, штамповочные, прошивочно-калибровочные, рихтовочные.
• При установке правильного стола пресс П6326 может быть использован для правки.
• Пресс гидравлический П6326 не предназначен для выполнения разделительных операций типа вырубки, обрезки, а так же для горячештамповочных работ.

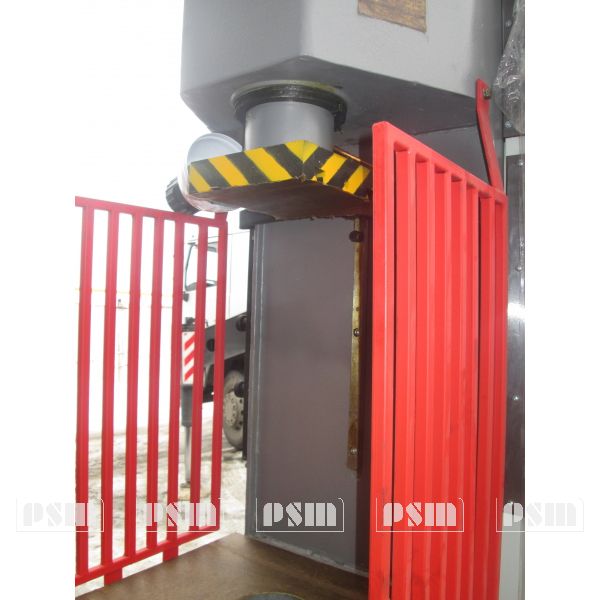

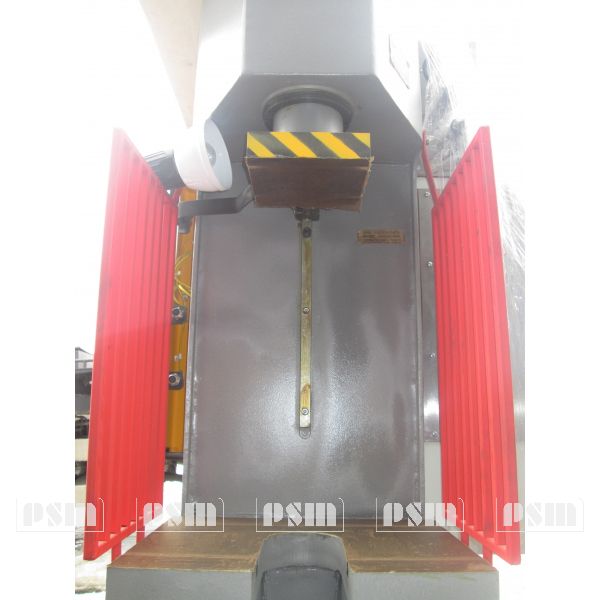

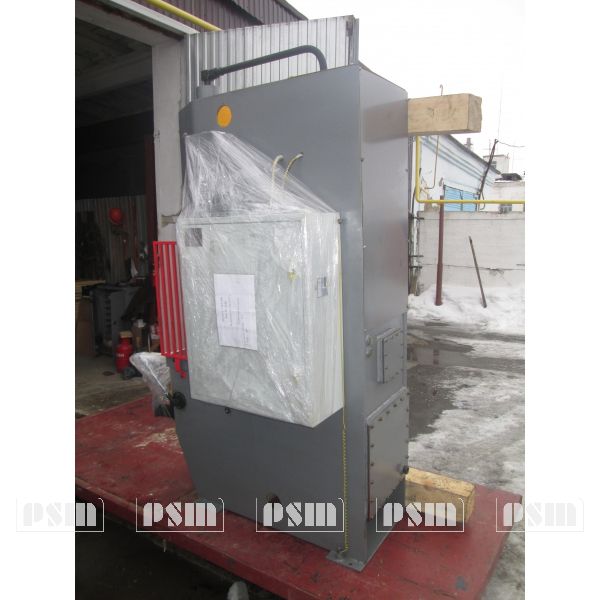

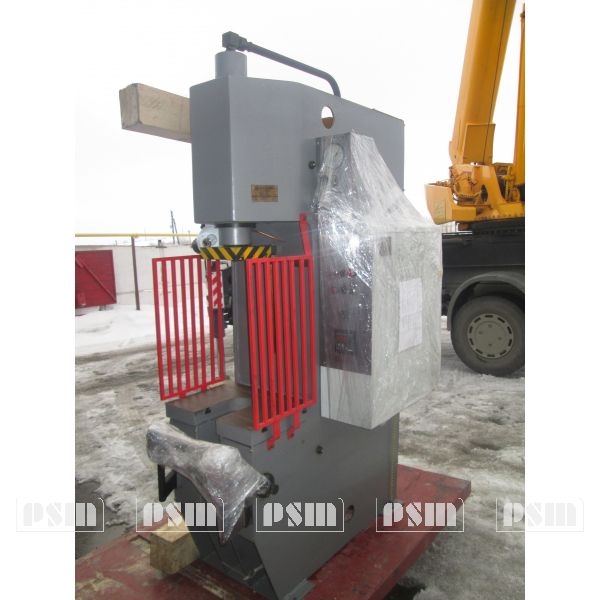

Пресс гидравлический П6326

1. станина
2. гидропривод
3. управление
4. цилиндр
5. ползун
6. электрооборудование
7. панель
8. электрошкаф
9. инструмент правильный
10. опора левая
11. опора правая

Комплект поставки пресса гидравлического П6326

• Пресс в сборе П6326
• Запасные части
  • Кольца ГОСТ 9833
    • 170-180-58-2-2 1шт
    • 160-170-58-2-2 2шт
    • 170-180-58-2-2 2шт
  • Манжеты ГОСТ 14896-74180х160-4
• П6326.00.000 РЭ Руководство по эксплуатации пресса П6320
• П63В-02.00.001 РЭ Руководство по эксплуатации гидроагрегата

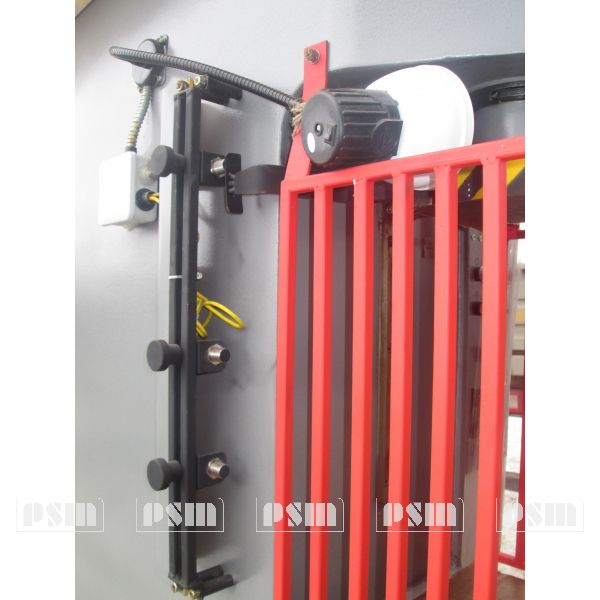

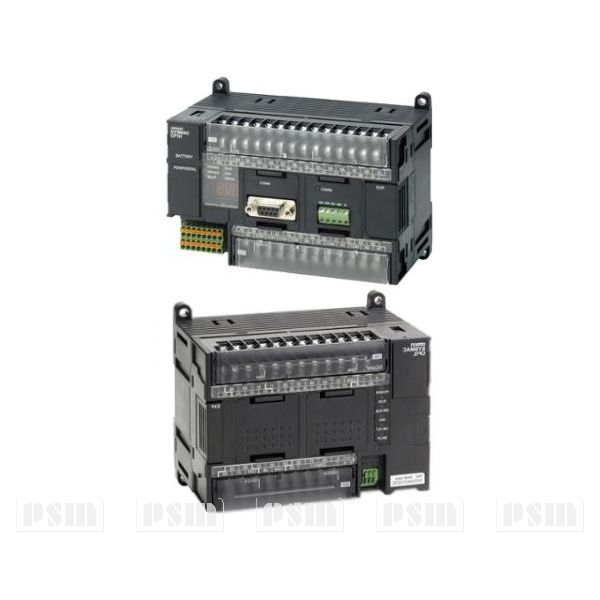

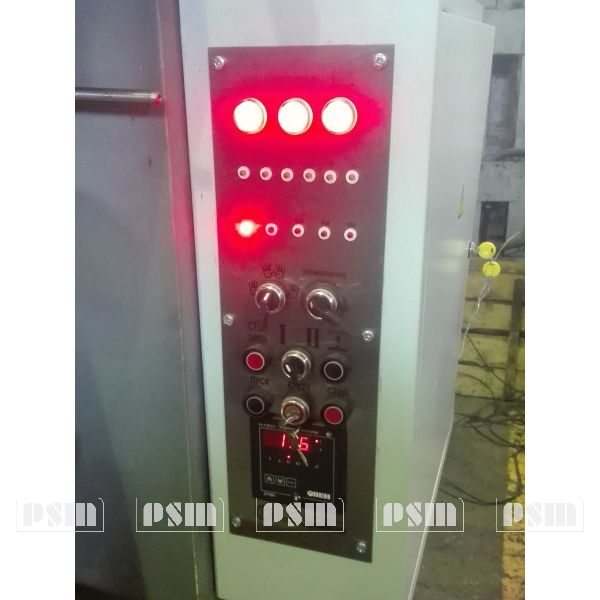

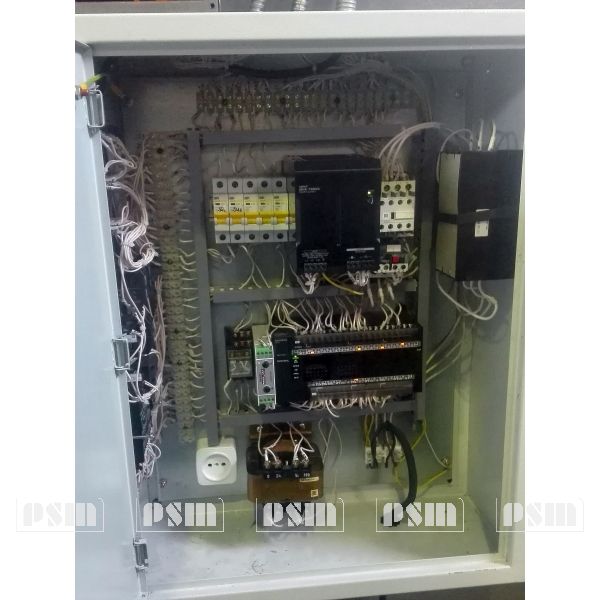

Системы управления прессом П6326

Схема рычажного управления прессом П6326

С целью обеспечения безопасности работы на прессах и П6326 управление выполнено двуручным. Для осуществления хода штока вниз необходимо одновременно нажать на рукоятки 1, которые через коромысло 2, рычаг 4, ось вращения 3, тягу 5 и рычаг 6 опустят золотник 10 гидрораспределителя вниз. При прекращении воздействия на рукоятки выше перечисленная система подвижных звеньев под воздействием пружины 7, усилие которой регулируется винтом 8, установит золотник в верхнее крайнее положение, что обеспечит ход штока вверх до тех пор, пока нижний кулачок 11 через толкатель 13, рычаг 6, тягу 5 и рычаг 4 не установит золотник в нейтральное положение. Верхний кулачок 9, установленный как и нижний на штанге 12, служит для ограничения хода штока вниз. Устанавливая кулачки в том или ином положении по длине штанги, можно получить необходимый (ограниченный) ход штока.

При воздействии на одну из рукояток хода штока не произойдет, так как коромысло 2, получая вращение только вокруг оси рычага 4, лишено возможности повернуться вокруг оси 3 и воздействовать на золотник гидрораспределителя. Усилие и скорость перемещения штока достигаются соответствующим положением рукояток управления прессом П6326.

Устройство пресса гидравлического П6326

Пресс П6326 представляют собой вертикальную конструкцию, состоящую из станины, в верхней консоли которой расположен рабочий цилиндр, в нижней - рукоятки двуручного управления и пульт управления. Внутри станины устанавливаются гидроагрегат, осуществляющий привод пресса, а также система рычажного управления и трубопроводы, соединяющие пресс П6326 с цилиндром и манометром.

Станина пресса гидравлического П6326

Станина сварная из листового проката, С-образной формы. В верхней консоли имеется опорная плита 1 и верхняя плита 2 для установки рабочего цилиндра. В плиту 1 запрессована направляющая втулка 3.

Цилиндр пресса П6326

Цилиндр – поршневого типа, закреплен при помощи разрезного кольца 1 и гайки 2 в верхней консоли станины. Уплотнение поршня 3 с цилиндром осуществляется поршневыми манжетами 4, штока с цилиндром - манжетами 5, установленными в направляющей втулке 6, крышки с цилиндром - резиновым кольцом 7.

Ползун гидравлического пресса П6326

Ползун через фланец 1 и разрезное кольцо 2 посредством винтов 3 соединяется со штоком цилиндра. На ползуне имеется 3 резьбовых отверстия для планки 4, соединяющей ползун со штангой 5.

Смазочная система пресса гидравлического П6326

• Исполнительные механизмы пресса П6326, гидроаппараты необходимо в постоянном режиме смазывать маслом, которое одновременно служит рабочей жидкостью.
• Подшипники электродвигателя смазываются солидолом «С» по ГОСТ 4366-76 один раз в год.
• Перед заменой смазки подшипники должны быть предварительно промыты. Камеры подшипников следует заполнять смазкой на 2/3 их объема.
• С периодичностью 1 раз в смену поверхность штанги и толкателя следует смазывать маслом.

Гидросистема пресса П6326

В состав гидросистемы входит гидроагрегат серии П63В. Его гидравлическая схема вместе с рычажной системой ручного управления пресса П6326 полностью обеспечивает выполнение всех позиций рабочего цикла, пресса П6326, возможность регулирования скоростей холостого, возвратного и рабочего ходов, четкий останов ползуна пресса П6326 в любом положении по ходу, плавный набор и безударный сброс давления.

Нажатием кнопки «Пуск» включается электродвигатель насосной установки. В исходном положении ползун находится в крайнем верхнем положении. Рабочая жидкость из маслобака насосом подается в распределитель, соединяющий в нейтральном положении, штоковую и бесштоковую полости рабочего гидроцилиндра и насосную магистраль через фильтр со сливом.

Быстрый ход ползуна вниз осуществляется перемещением рукоятки управления в нижнее положение. При этом золотник распределителя и плунжер дросселя также перемещаются вниз. Рабочая жидкость от радиально-плунжерного насоса поступает в бесштоковую полость рабочего гидроцилиндра. Штоковая полость гидроцилиндра при этом распределителем через фильтр соединена со сливом. Ползун пресса П6326 быстро перемещается вниз.

Регулировка скорости перемещения ползуна осуществляется рукояткой управления и определяется степенью перемещения золотника распределителя. При соприкосновении ползуна с обрабатываемой деталью появляется и возрастает технологическая нагрузка.

Соответственно растет давление в бесштоковой полости и насосной магистрали. Плавность набора и сброса давления регулируется дросселем, установленным в линии управления предохранительного клапана.

Для обеспечения возвратного хода рукоятку управления перемещают вверх.

При этом положении дросселя и золотник распределителя перемещается через нейтральное положение вверх. Разгрузка бесштоковой полости рабочего гидроцилиндра и гидросистемы от давления осуществляется предохранительным клапаном, с помощью дросселя, установленного в линии управления этого клапана.

После снижения давления гидравлическое блокировочное устройство распределителя расфиксирует золотник распределителя, обеспечивая возможность переключения золотника в верхнее положение. При этом рабочая жидкость от обоих насосов поступает в штоковую полость рабочего гидроцилиндра.

В крайнем верхнем положении ползуна система управления пресса П6326 механически выводит золотник распределителя и плунжер дросселя в нейтральное положение. Клапан закрывается.
