Пресс электрогидравлический Р-342М1

УСТРОЙСТВО, РАБОТА ЭЛЕКТРОГИДРАВЛИЧЕСКОГО ПРЕССА Р-342М1 И ЕГО СОСТАВНЫХ ЧАСТЕЙ

Пресс гаражный электрогидравлический Р-342М1 имеет вертикальную компоновку, элементы пресса собраны на раме.

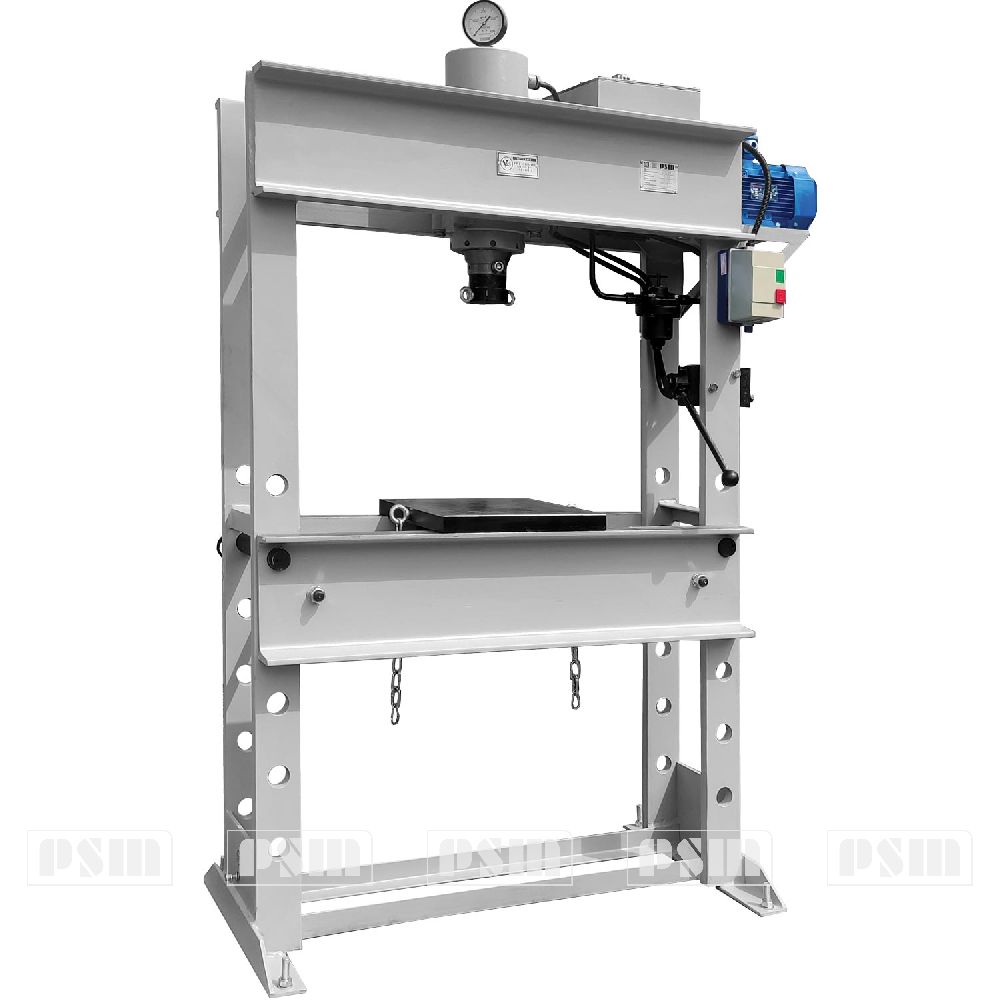

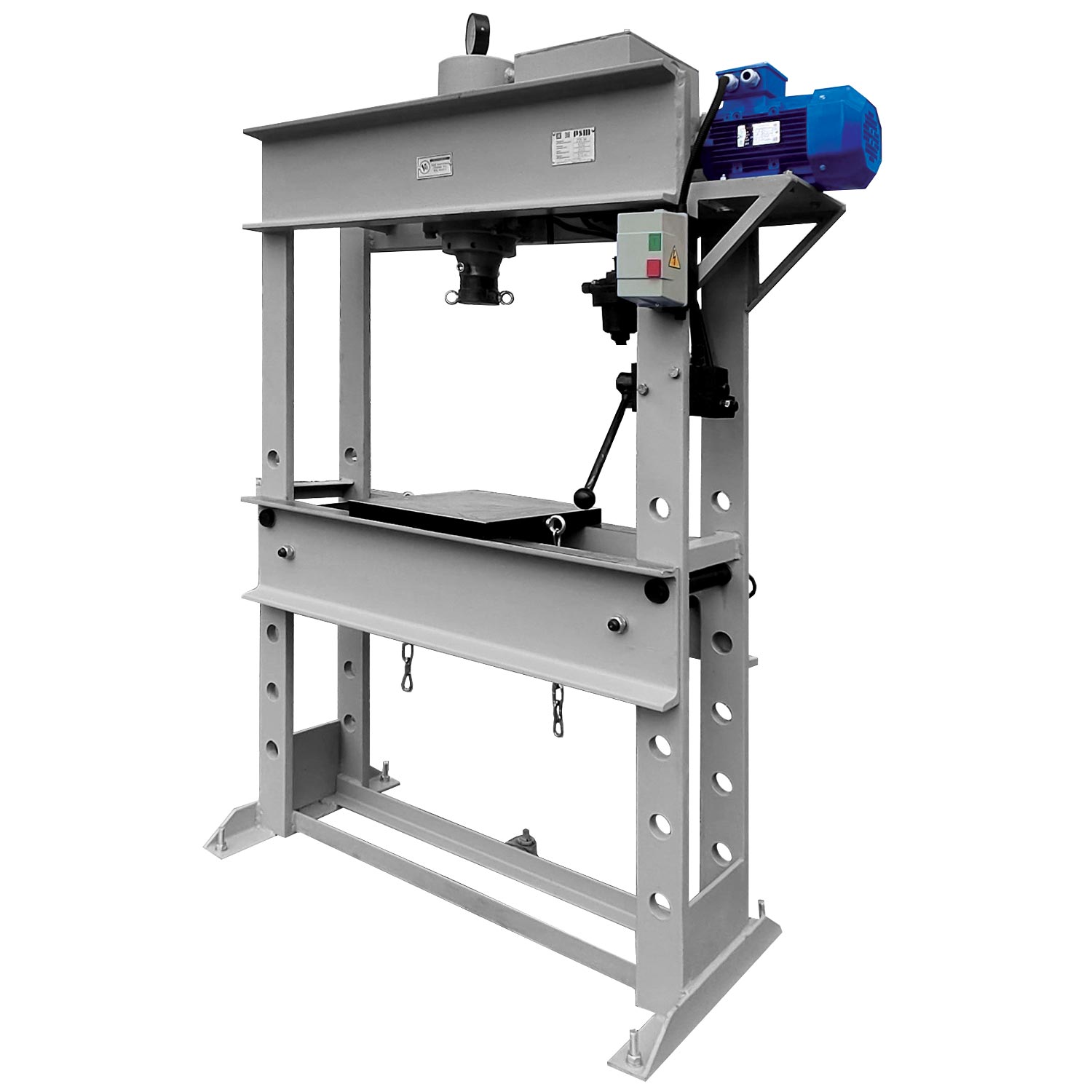

Общий вид пресса Р-342М1

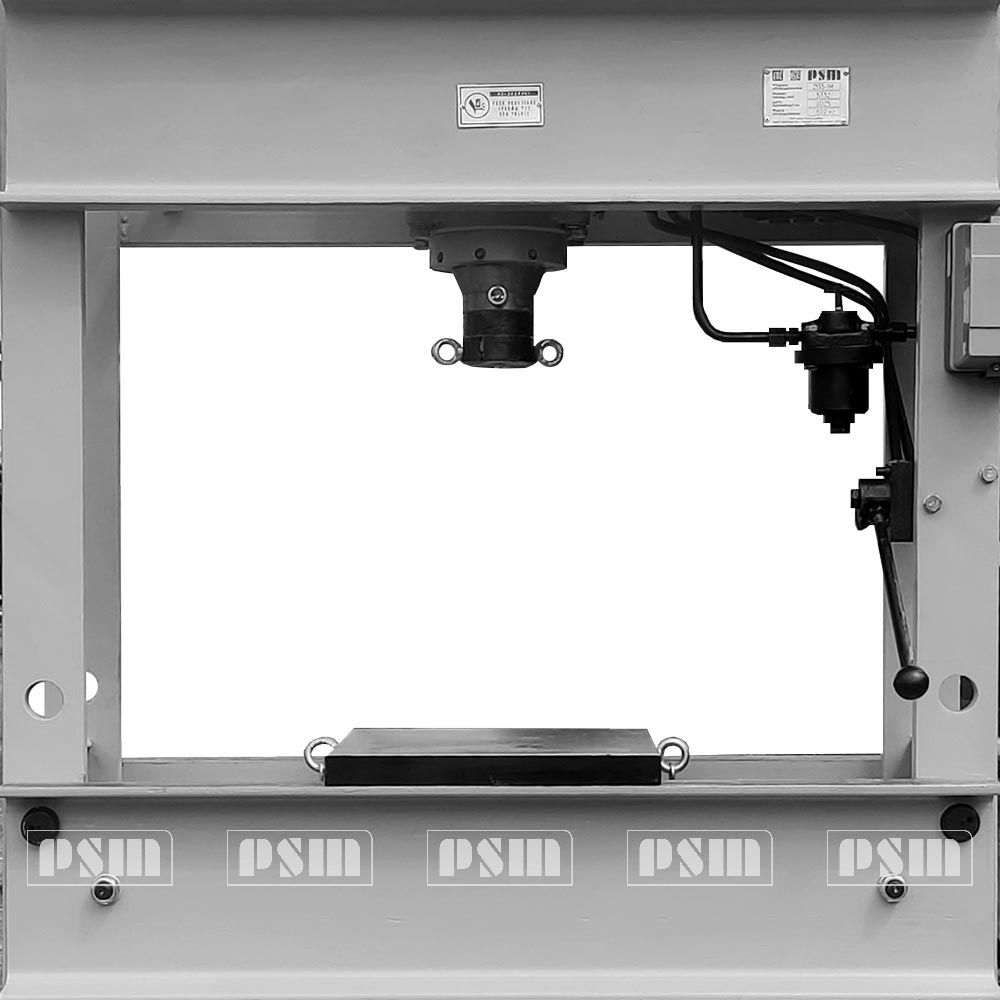

Устройство и принцип работы пресса Р-342М1

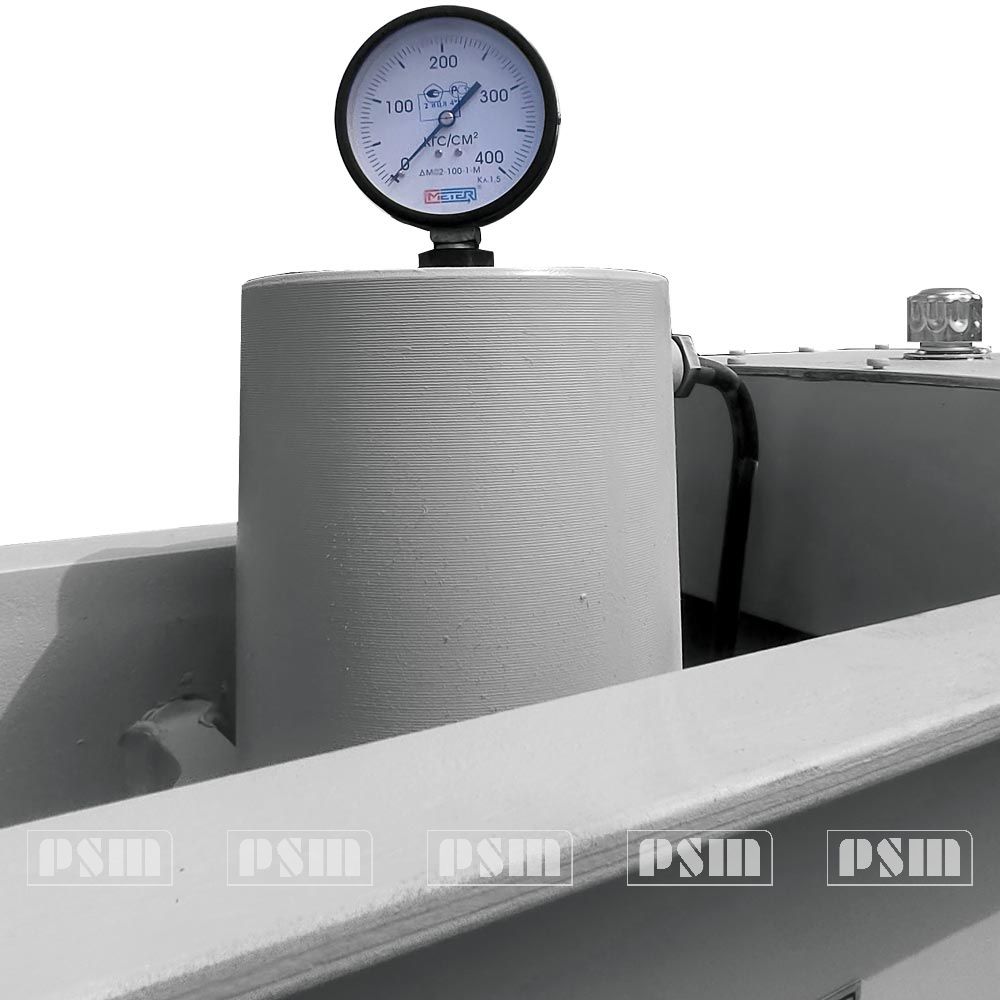

Пресс гидравлический 2135-1М усилием 40 тс состоит из сварной рамы 2, стола 10, гидравлического цилиндра 3, манометра 4, масляного бачка 5, насос-распределителя 6, блока управления 8 (пускателя с кнопками «ПУСК» и «СТОП») и электродвигателя 7.
Рама 2 представляет собой 4-стоечную сварную конструкцию, на которой закреплены сборочные единицы и детали пресса.

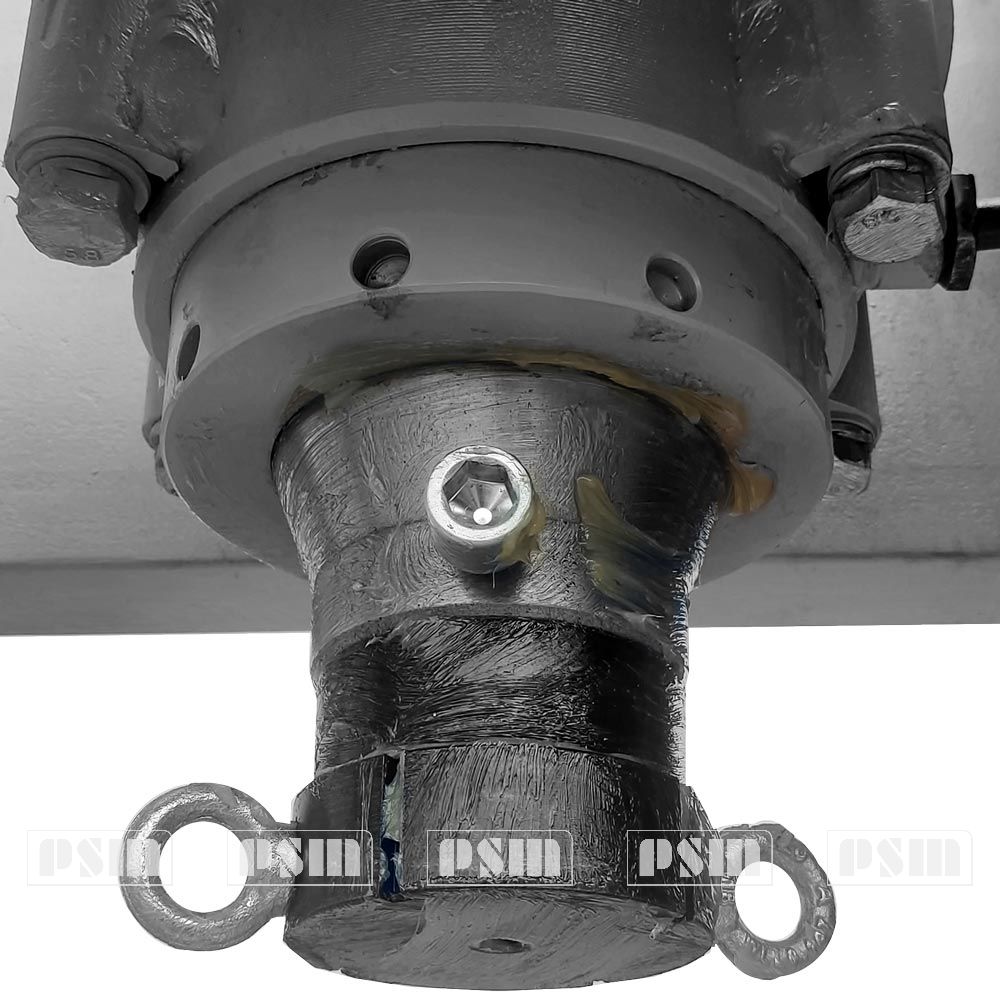

Пресс имеет переставной стол 11 с опорной плитой 10. Положение стола относительно стоек фиксируется двумя пальцами 12. Перестановка стола осуществляется при помощи укрепленных на столе цепей и рым-болтов, вворачиваемых в хвостовик винта.

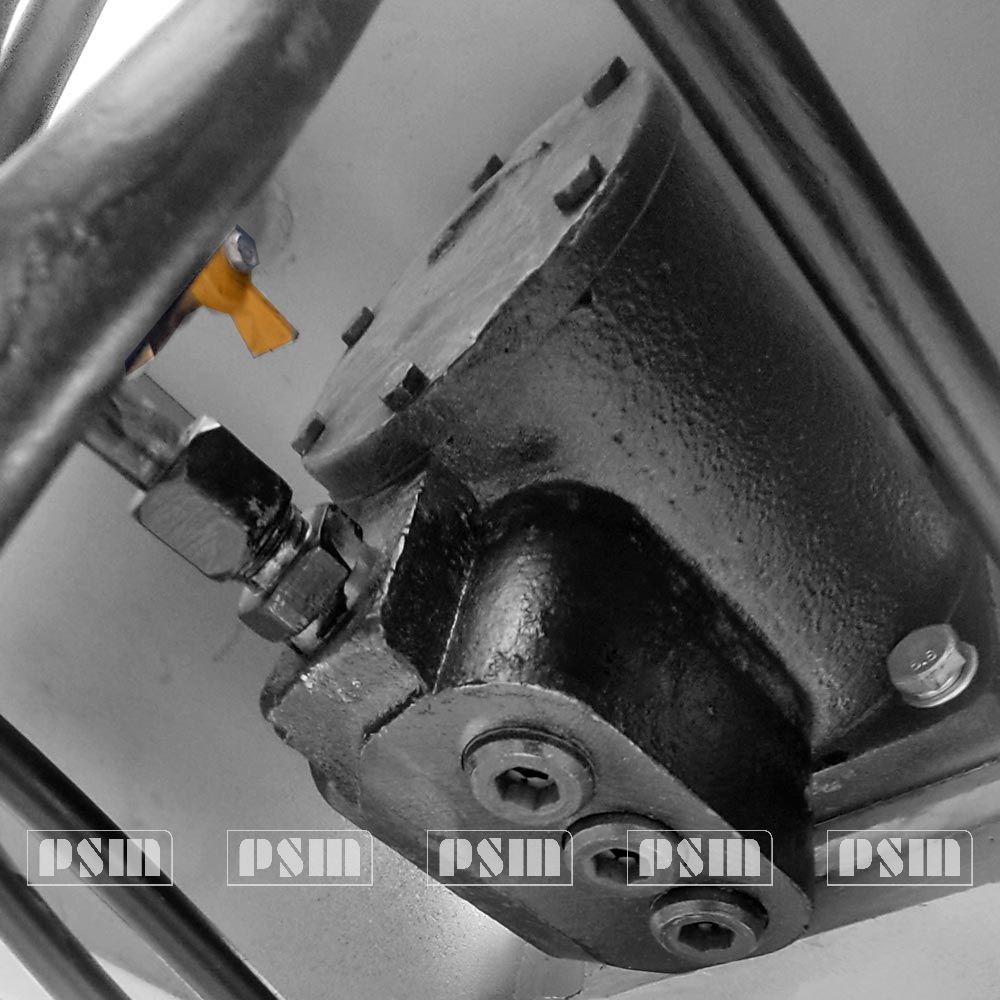

Пресс имеет механический насос, который приводится в действие через соединительную муфту электродвигателем.

Рабочий ход

При повороте рукоятки 10 вниз золотник 3, шарнирно-соединенный с кронштейном 2, перемещается влево, и масло по трубопроводу через штуцеры 4 и 8 поступает в верхнюю полость цилиндра. Шток гидравлического цилиндра при этом движется вниз. Из нижней полости гидравлического цилиндра масло по трубопроводу через штуцер 1 и фильтр поступает в масляный бак 5.

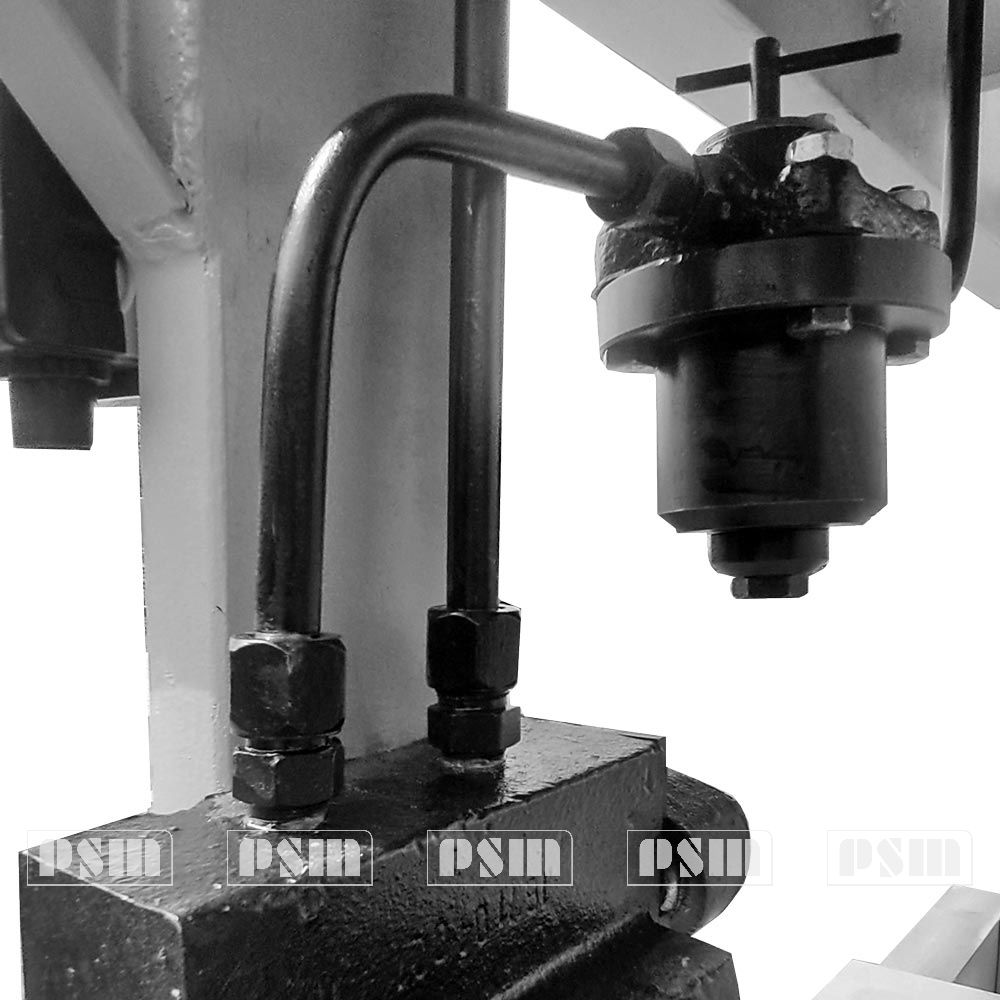

Распределитель пресса Р-342М1

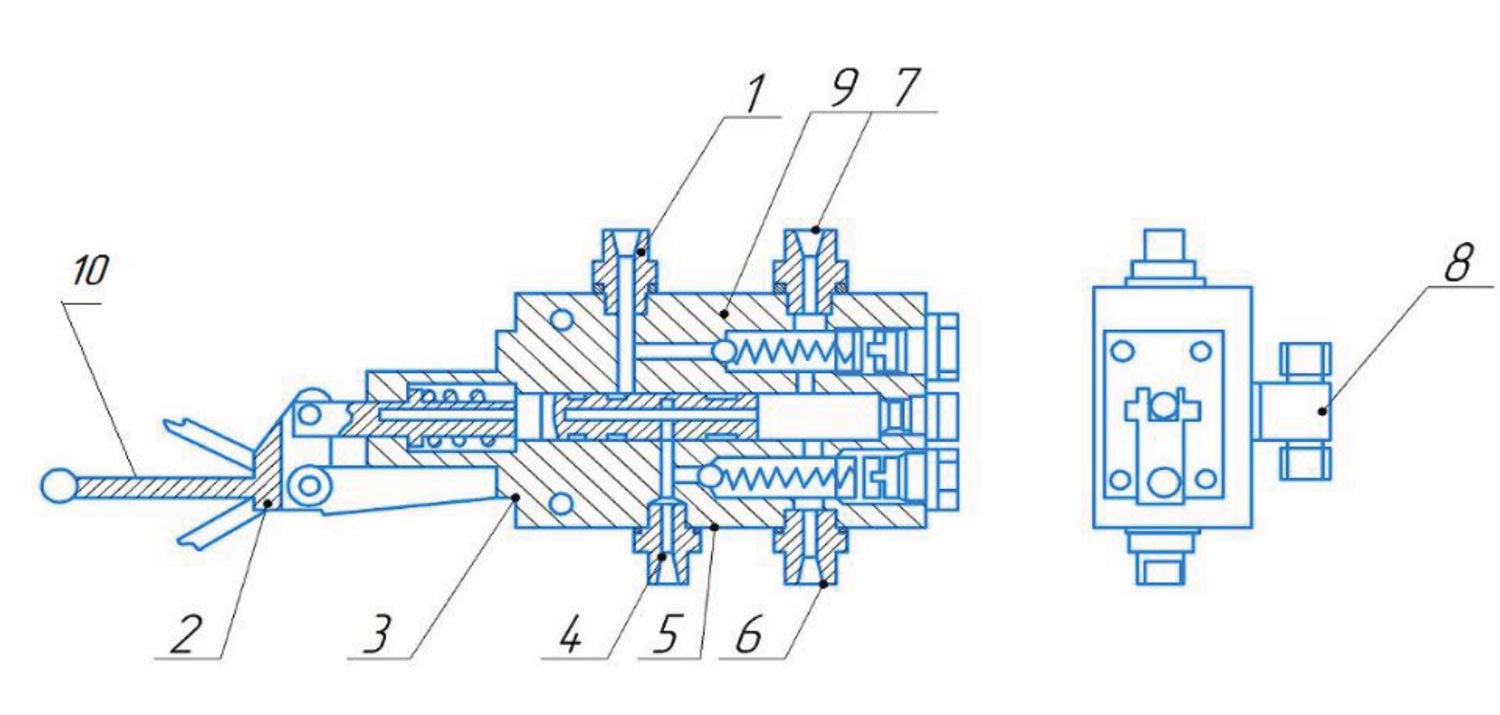

1, 4, 6, 7 - штуцеры, 2 - кронштейн, 3 - золотник, 5 - предохранительный клапан, 8 - штуцер-тройник, 9 - предохранительный клапан, 10 - рукоятка.

Обратный ход

При повороте рукоятки 10 вверх золотник 3 занимает крайнее правое положение. Масло по трубопроводу через штуцера 4 и 8 поступает в нижнюю полость цилиндра. Шток при этом движется вверх. Масло из верхней полости цилиндра по трубопроводу через штуцеры 7 и 8 и фильтр поступает в масляный бак. При нейтральном положении рукоятки 10 и включенном насосе, масло сбрасывается в маслянный бак.
Для предохранения пресса от перегрузки свыше 40тс срабатывает предохранительный клапан 5, отрегулированный на давление 280кгс/см²±10кгс/см²

Требования безопасности пресса Р-342М1

1. К работе пресса допускаются лица, изучившие инструкцию по эксплуатации, прошедшие инструктаж по технике безопасности и ознакомленные с особенностями его работы и эксплуатации.
2. До начала работы необходимо провести полное техническое освидетельствование пресса в соответствии с требованиями техники безопасности.
   Запрещается оставлять на длительное время пресс включенным под нагрузкой.
3. Запрессовку, выпрессовку, правку и гибку производить только при помощи специальных приспособлений.
4. Установку агрегатов автомобиля, в которых производится запрессовка или выпрессовка, производить только на плиту, при больших размерах - на стол. Применять какие-либо подкладки запрещается.
5. Во время работы пресса запрещается производить какие-либо регулировочные работы или устранение течи в соединениях пресса.
6. При работе пресса установить стол в такое положение, чтобы рабочий ход плунжера и вылет винта были минимальными.
7. При работе пресса рычаг ручного насоса обязательно должен находиться в верхнем крайнем положении.
8. Запрещается рукоятку распределителя удерживать в среднем положении, так как при этом будет перекрыта линия нагнетания насоса.
9. СТРОГО ЗАПРЕЩАЕТСЯ при удержании кнопки ПУСК переключать ручку распределителя!

Монтаж пресса Р-342М1

На выбранной площадке для установки пресса произведите разметку фундамента, минимальные размеры которого в плане (1240х660) мм. Глубина заложения выбирается в зависимости от вида грунта, но не менее 60 мм. Закрепите основание рамы пресса к фундаменту четырьмя анкерными болтами.

Первоначальный пуск и техническое обслуживание пресса Р-342М1

Первоначальный пуск

1. Перед первоначальным пуском пресс должен быть выдержан в сухом помещении не менее 3-х суток для удаления влаги из обмоток электродвигателя и проводов.
2. Пресс должен быть подключен к электросети.
3. Зона вокруг пресса должна быть освобождена от посторонних предметов.
4. В гидравлический бак через заливную горловину заливают масло. Уровень масла должен быть не ниже середины маслоуказателя. Рекомендуемая марка масла – И40.
5. Проверяют надёжность заземления и качество монтажа электрооборудования внешним осмотром.
6. Перед началом работы следует проверить электродвигатель кратковременным нажатием кнопок «ПУСК» и «СТОП», вращение вала электродвигателя должно быть по часовой стрелке.
7. Прокачать гидравлическую систему 3-4 раза для удаления из нее воздуха, перемещая шток попеременно в крайнее верхнее и нижнее положение до срабатывания предохранительного клапана, долить масло в маслобак.
8. Опускание плунжера (рабочий ход). Рукоятка распределителя ставится в нижнее положение, и нажатием кнопки «ПУСК» включается электродвигатель. При нажатии кнопки «СТОП» плунжер останавливается.
9. Подъем плунжера (обратный ход). Рукоятка распределителя ставится в верхнее положение, и нажатием кнопки «ПУСК» включается электродвигатель. При нажатии кнопки «СТОП» плунжер останавливается.

Техническое обслуживание пресса Р-342М1

1. Ежемесячно производить проверку и подтяжку всех резьбовых соединений.
2. Регулярно проверять уровень масла в маслобаке. При падении уровня масла произвести его доливку и устранить причину утечки.
3. В период эксплуатации не допускать наличия воздуха в системе пресса и при обнаружении воздуха (скачкообразный ход штока) выпустить его, прокачивая гидравлическую систему.
4. Необходимо следить за чистотой фильтра. В процессе эксплуатации производить очистку и промывку фильтров не реже одного раза в шесть месяцев.
5. Одновременно с очисткой фильтра произведите очистку масляного бака от осадков и смену масла. Сливной кран масляного бака расположен на его дне.
6. Винт штока, пальцы и другие трущиеся и подверженные коррозии детали периодически, по мере необходимости, смазывать пластичной смазкой.
