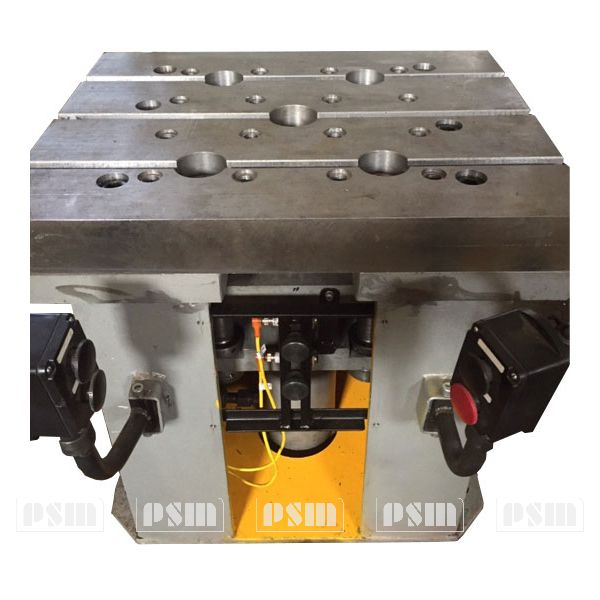

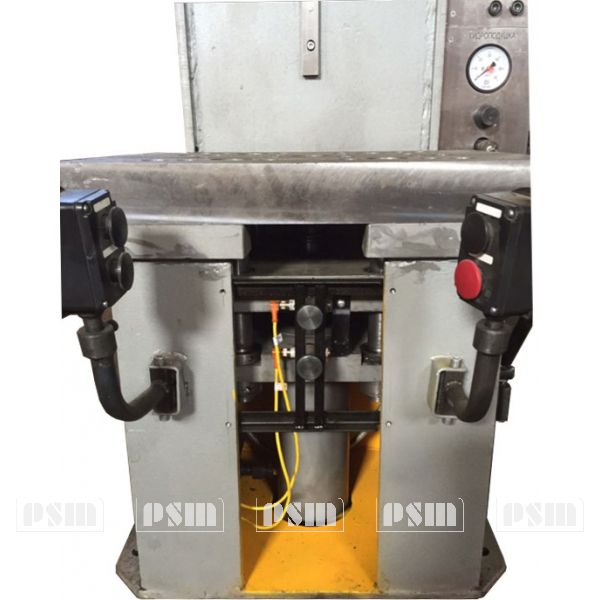

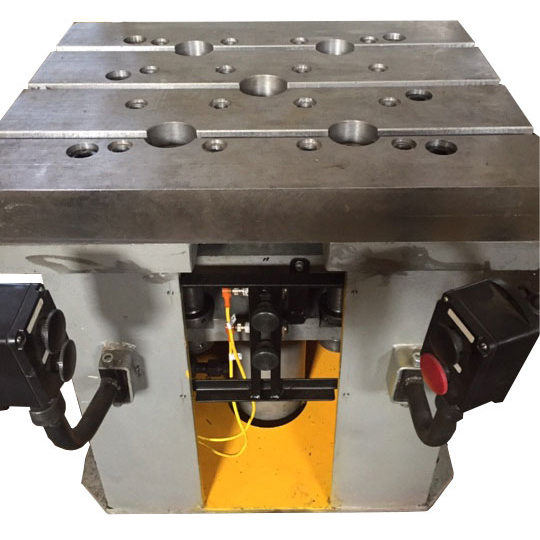

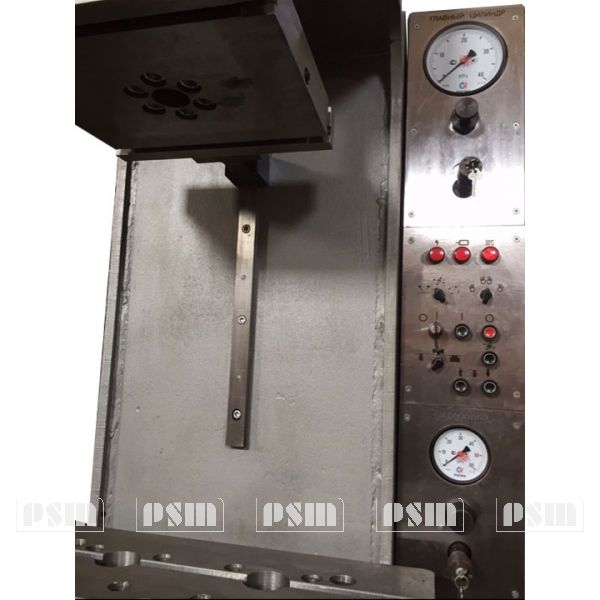

Гидроподушка для пресса гидравлического ГП63.28/30/32/34

Назначение оборудования

Назначение гидроподушки моделей ГП63.28/30/32/34

Гидроподушка (выталкиватель) прессов серии П(ПБ) предназначена для выполнения на прессе технологических операций связанных с неглубокой вытяжкой.Принцип работы гидроподушки-усилие прижима направлена против усилия ползуна.Конструкция гидроподушки позволяет осуществлять прижим заготовки в нижнем положении или выталкивание заготовки,данная особенность препятствует образованию складок на заготовке при операции вытяжки. Наш завод может оснастить гидроподушкой любой серийный пресс нашего производства. Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

Описание

ГИДРОПОДУШКА ПРЕССА

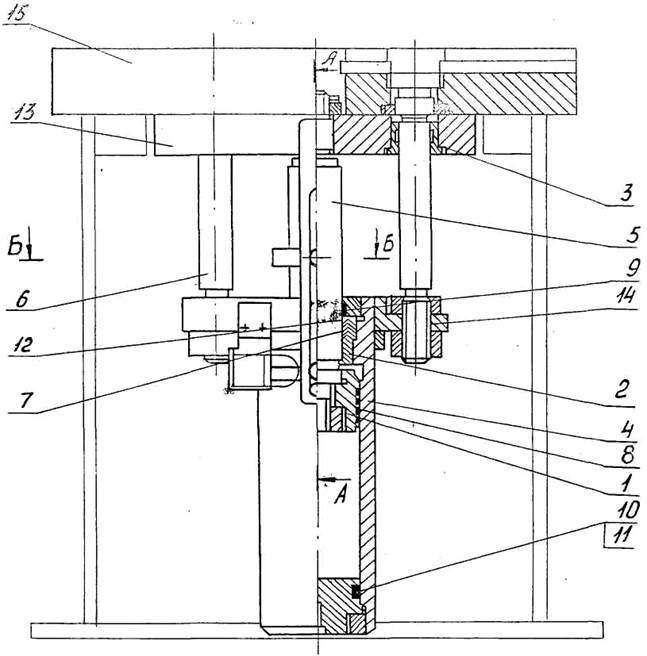

Гидроподушка состоит из следующих основных частей:

• цилиндра 4 поршневого типа, укрепленного на плите 14, с чугунным поршнем 1, манжетами 8; поршень насажен на стальной шток 5, который направляется чугунной втулкой 2;
• плиты стола 15, закрепленной на нижней консоли станины;
• четырех колонн 6, соединяющих плиту стола 15 с неподвижной плитой 14 и являющихся направляющими плиты гидроподушки 13;
• плиты гидроподушки 13, которая перемещается с помощью штока 5 цилиндра по направляющим колоннам 6; плита гидроподушки воспринимает усилие при операции вытяжки с помощью штырей, проходящих через плиту стола 15 по всей ее переферии;
• механизма конечных выключателей, штанга конечников 16 которых закреплена на плите гидроподушки 13, а электрические конечники закреплены на неподвижной плите 14.

Штоковая полость цилиндра гидроподушки уплотняется шевронными манжетами 7 по ГОСТ 22704-77 и резиновой манжетой 9 по ГОСТ 14896-84.

Поршневая полость уплотняется резиновой манжетой 10 по ГОСТ 14896-84. Гидроподушка выполняет функцию нижнего выталкивателя изделий, либо нижнего прижима листовой заготовки для предотвращения складкообразования при вытяжке. Схема действия гидроподушки при вытяжке изображена на рисунке.
