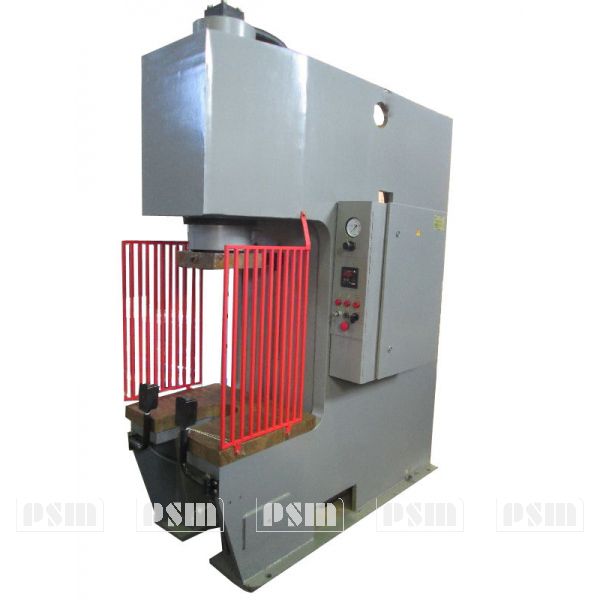

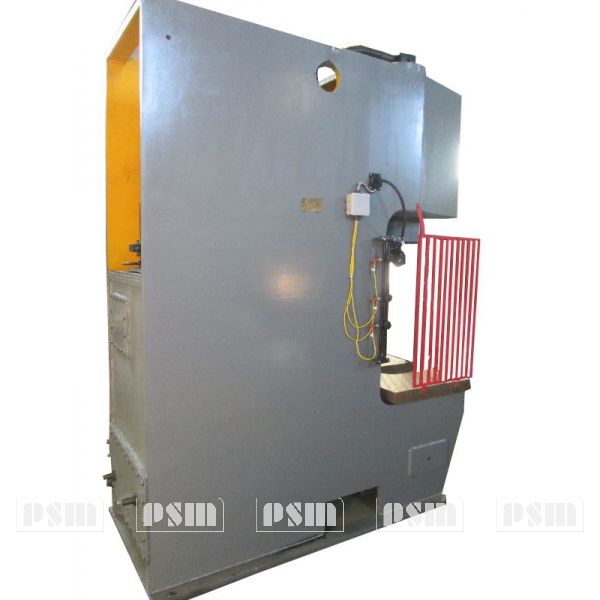

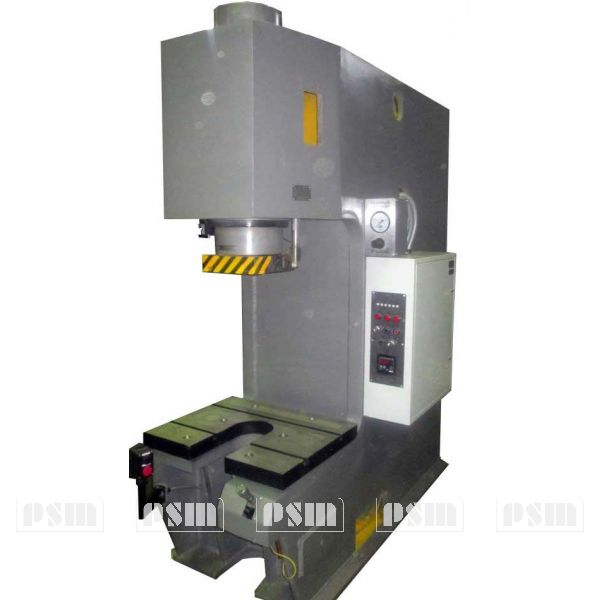

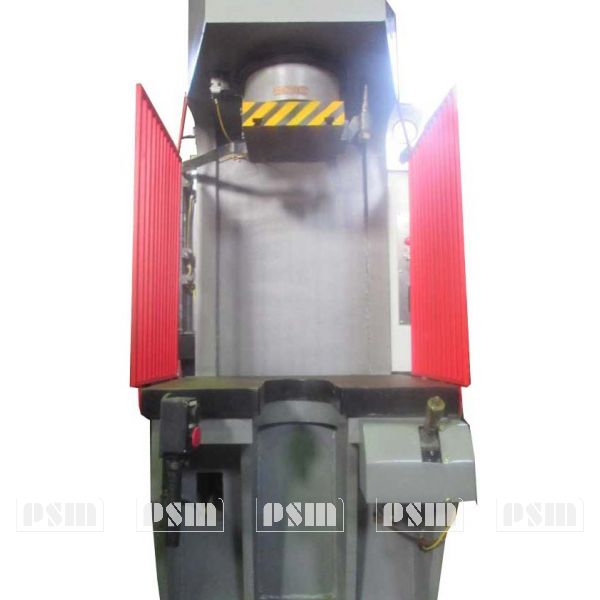

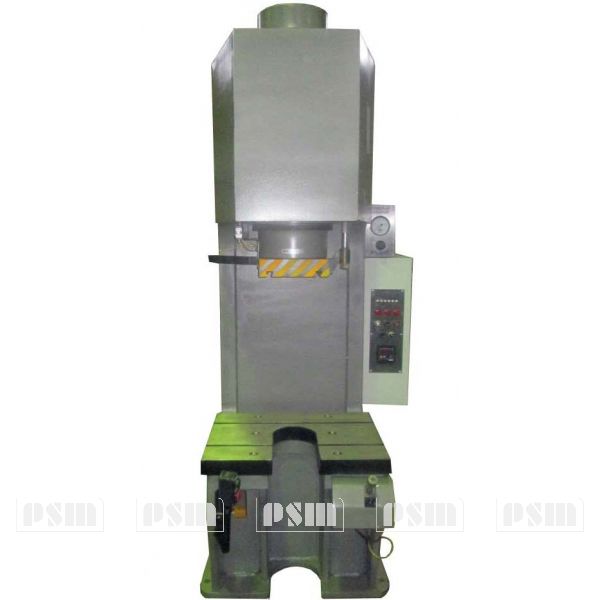

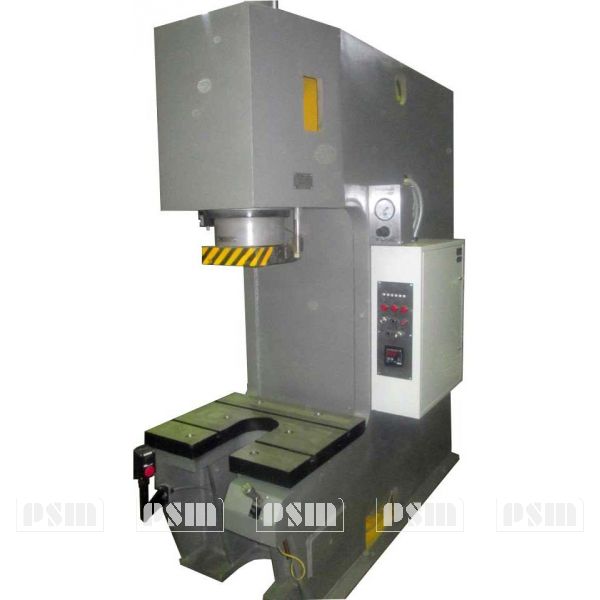

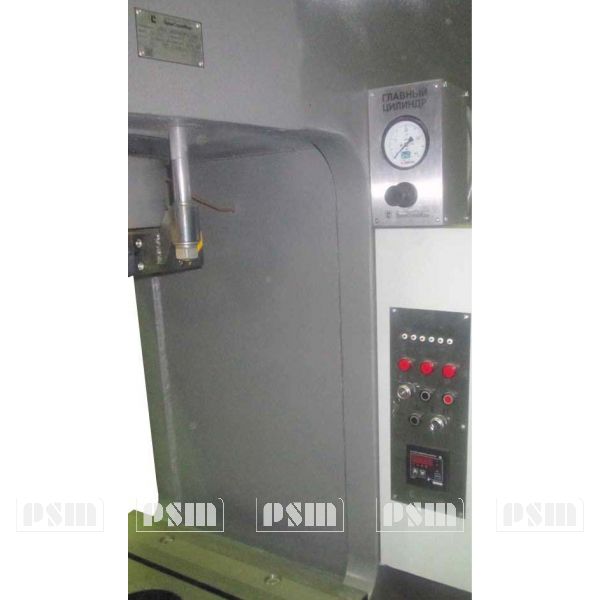

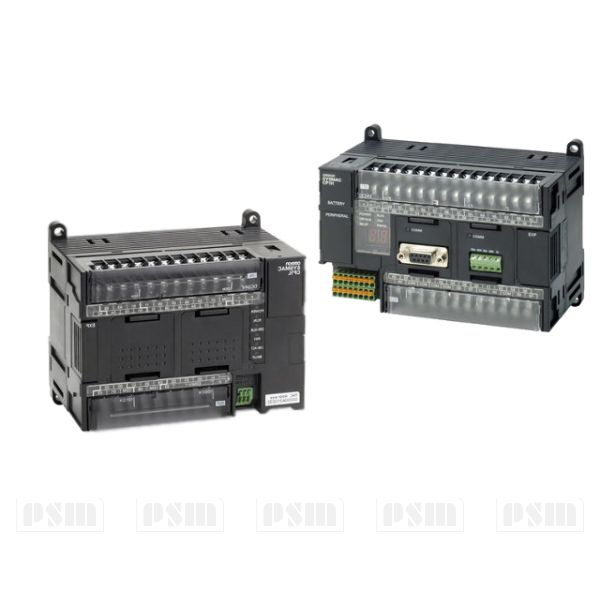

Пресс гидравлический одностоечный без гидроподушки П6328
Технические характеристики П6328
| Номинальное усилие пресса, кН (Тс) | 630 |
| Наибольший ход ползуна, мм | 500 |
| Максимальное расстояние между столом и ползуном, мм | 710 |
| Наибольшее расстояние между правильным столом и ползуном, мм | 615 |
| Расстояние от оси штока до станины, мм | 320 |
| Расстояние от уровня пола до плоскости стола, мм | 730 |
| Размеры стола, мм | 710х560 |
| Размеры правильного стола, (опция), мм | 360x1600 |
| Скорость выталкивателя при рабочем ходе, мм/с | 10 |
| Скорость ползуна при холостом ходе, мм/с | 220 |
| Скорость ползуна при возвратном ходе, мм/с | 310 |
| Мощность питания нагревательных плит, не более, кВт | 15 |
| Габариты: | |
| Длина, мм | 1060 |
| Ширина, мм | 1800 |
| Высота, мм | 3000 |
| Масса, кг | 3100 |
| Технические изменения, существенно не влияющие на характеристики прессов, завод-изготовитель оставляет за собой |
Пресс гидравлический одностоечный усилием 630 кН, модели П6328 относится к универсальному виду оборудования для выполнения различных операций обработки давлением. Основными операциями, выполняемыми на прессе, являются монтажно-запрессовочные, штамповочные, прошивочно-калибровочные, рихтовочные.
При установке правильного стола пресс П6328 может быть использован для правки.
Нагружение пресса П6328 следует производить по центру ползуна пресса. Эксцентричное нагружение при работе на прессе не допускается. Пресс не предназначен для выполнения разделительных операций типа вырубки, обрезки, а так же для горячештамповочных работ.
Пресс П6328 изготовлен по ТУ3822-007-81244053-2010.

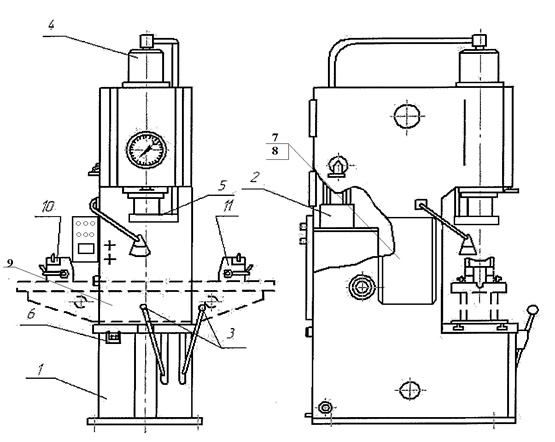

Расположение составных частей пресса П6328

| 1 | Станина | П6328-12-001Б |
| 2 | Гидропривод | П6328-21-001Б |
| 3 | Управление | П6328-41-001 |
| 4 | Цилиндр | П6328-32-001А |
| 5 | Ползун | П6328-62-001 |
| 6 | Электрооборудование | П6328-91А-001 |
| 7 | Панель | П6328-92А-001 |
| 8 | Электрошкаф | П6328-93Б-001 |
| 9 | Инструмент правильный | П6328-61-001 |
| 10 | Опора левая | ПА415-71В-001 |
| 11 | Опора правая | ПА415-72Б-001 |
Комплект поставки пресса гидравлического одностоечный без гидроподушки П6328
| Обозначение | Наименование | Кол-во | Примечание |
| П6328 | Пресс в сборе | 1 | |
| Входят в комплект и стоимость пресса | |||
| Запасные части | |||
| Кольца ГОСТ 9833-73 | |||
| 008-012-25-2-2 | 2 | ||
| 160-170-58-2-2 | 2 | ||
| 170-180-58-2-2 | 1 | ||
| Манжета ГОСТ 14896-74 | |||
| 180х160-4 | 2 | ||
| Документы | |||
| П6328.00.000 РЭ | Руководство по эксплуатации пресса | 1 | |
| П63В3-02.00.001 РЭ | Руководство по эксплуатации гидроагрегата | 1 | |
| П6328.А.00.001Б Э3 | Схема электрическая принципиальная | ||

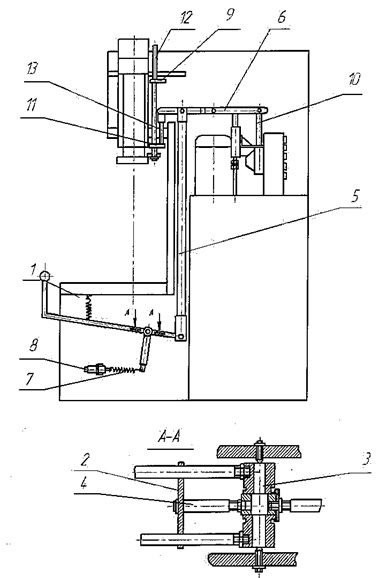

Схема рычажного управления прессом П6328
Управление прессом шарнирно-рычажное от двух рукояток и пульта управления.

- Рукоятки
- Коромысло
- Ось
- Рычаг
- Тяга
- Рычаг
- Пружина
- Винт
- Кулачок верхний
- Золотник
- Кулачок нижний
- Штанга
- Толкатель
С целью обеспечения безопасности работы на прессах П6328 управление выполнено двуручным. Для осуществления хода штока вниз необходимо одновременно нажать на рукоятки 1, которые через коромысло 2, рычаг 4, ось вращения 3, тягу 5 и рычаг 6 опустят золотник 10 гидрораспределителя вниз. При прекращении воздействия на рукоятки выше перечисленная система подвижных звеньев под воздействием пружины 7, усилие которой регулируется винтом 8, установит золотник в верхнее крайнее положение, что обеспечит ход штока вверх до тех пор, пока нижний кулачок 11 через толкатель 13, рычаг 6, тягу 5 и рычаг 4 не установит золотник в нейтральное положение. Верхний кулачок 9, установленный как и нижний на штанге 12, служит для ограничения хода штока вниз. Устанавливая кулачки в том или ином положении по длине штанги, можно получить необходимый (ограниченный) ход штока. При воздействии на одну из рукояток хода штока не произойдет, так как коромысло 2, получая вращение только вокруг оси рычага 4, лишено возможности повернуться вокруг оси 3 и воздействовать на золотник гидрораспределителя. Усилие и скорость перемещения штока достигаются соответствующим положением рукояток управления.
Общая компоновка пресса П6328
Гидравлические одностоечные прессы П6328 представляют собой вертикальную конструкцию, состоящую из станины, в верхней консоли которой расположен рабочий цилиндр, в нижней - рукоятки двуручного управления и пульт управления. Внутри станины устанавливаются гидроагрегат, осуществляющий привод пресса, а также система рычажного управления и трубопроводы, соединяющие гидроагрегат с цилиндром и манометром.

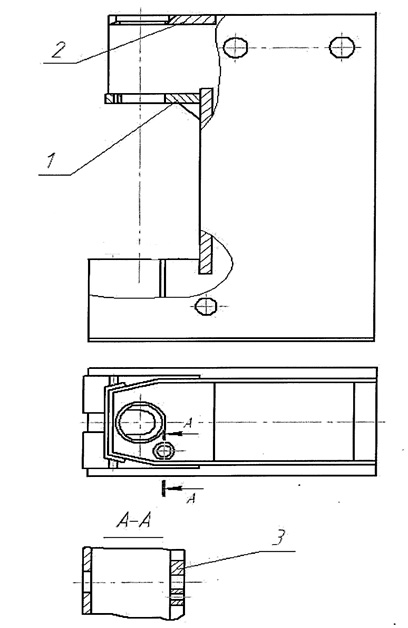

Станина пресса П6328

Станина пресса П6328 С-образной формы, сварная из листового проката. В верхней консоли имеется опорная плита 1 и верхняя плита 2 для установки рабочего цилиндра. В плиту 1 запрессована направляющая втулка 3.

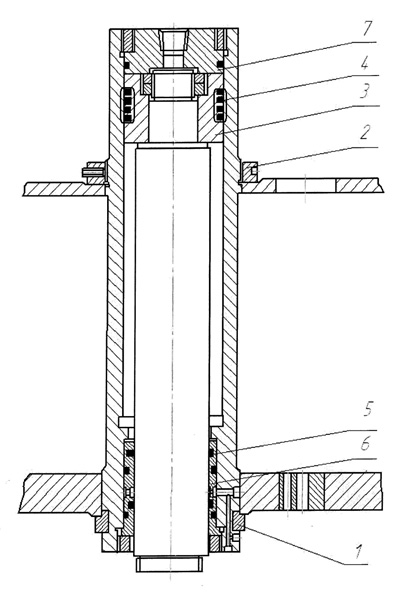

Цилиндр пресса П6328

На прессе П6328 П6328 установлен цилиндр поршневого типа. При помощи разрезного кольца 1 и гайки 2 цилиндр закреплен в верхней консоли станины. Уплотнение поршня 3 с цилиндром осуществляется поршневыми манжетами 4, штока с цилиндром - манжетами 5, установленными в направляющей втулке 6, крышки с цилиндром - резиновым кольцом 7. затяжку гайки 2 необходимо производить при полном усилии пресса (шток давит на подставку), отвинчивать гайку при том же условии.

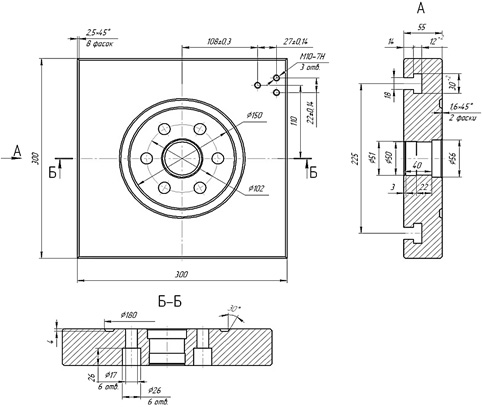

Ползун пресса П6328

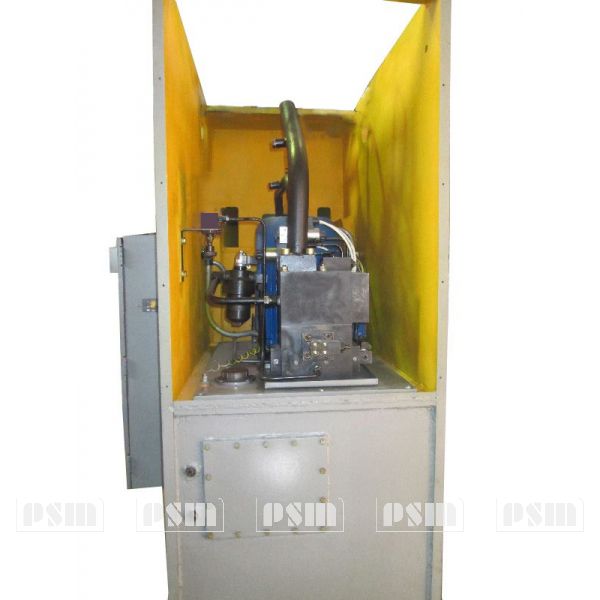

Гидроагрегат пресса гидравлического одностоечного П6328
Гидроагрегаты типа П63В предназначены для индивидуального привода рабочих органов одностоечных гидравлических одностоечных прессов моделей П6328.
Гидроагрегаты предназначены для работы на чистом минеральном масле «Индустриальное И20А…И50А» ГОСТ 20799-88 с вязкостью 20…55 ОСТ очищенном от частиц размером более 0,025мм, класс чистоты не ниже 13 ГОСТ 17216-71 при температуре масла от +150С до +500С и окружающей среды от +10С до +450С.
Гидроагрегаты обеспечивают получение на прессах следующих позиций рабочих циклов:
- холостой ход вниз
- рабочий ход
- возвратный ход
- стоп

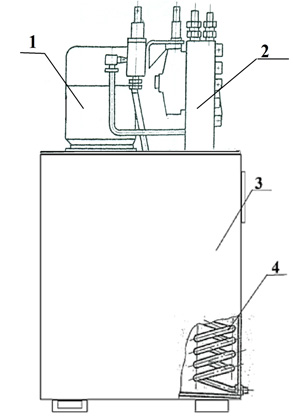

Устройство, работа гидроагрегата пресса П6328

- Насосная установка П63В2.21.001
- Гидроблок П63В4.41.001
- Бак П63В2-00.009
- Маслоохладитель ГРП6326-00.011
Гидроагрегаты типа П63В работают в составе прессов, обеспечивая все режимы работы в соответствии с гидросхемой. Насосные установки гидроагрегатов с обозначением составных частей изображены на рис 3. Насосная установка служит для нагнетания рабочей жидкости и создания давления в гидросистеме. Состоят насосные установки из сварной крышки поз. 1, на которой монтируются насос поз. 2, электродвигатель поз. 3 и заливной фильтр поз. 4. Вращение с вала электродвигателя на вал насоса передается с помощью упругой муфты со звездочкой. Насос трубопроводами соединен с гидроблоком. Гидроблок предназначен для распределения потока рабочей жидкости в соответствии с гидросхемой для обеспечения технологических циклов прессов и предохранителя гидросистемы от перегрузок. Гидроблок выполнен в виде стального корпуса, на котором размещена распределительная и контрольно-регулирующая гидроаппаратура. Аппараты соединены между собой сверлениями в плите в соответствии с гидросхемой. Перечень и назначение аппаратов приведены в табл. 4. Выводы трубопроводов, соединяющих гидроагрегат с прессом, помещены на верхней плоскости корпуса. На нижней плоскости корпуса размещены подводы от насосной установки.
Стандартная комплектация П6328
- Пресс в сборе.

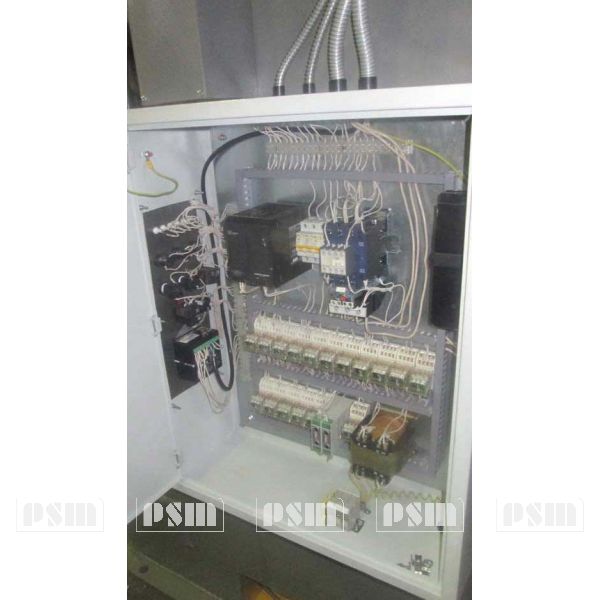

- Электрошкаф (установлен на станине пресса).

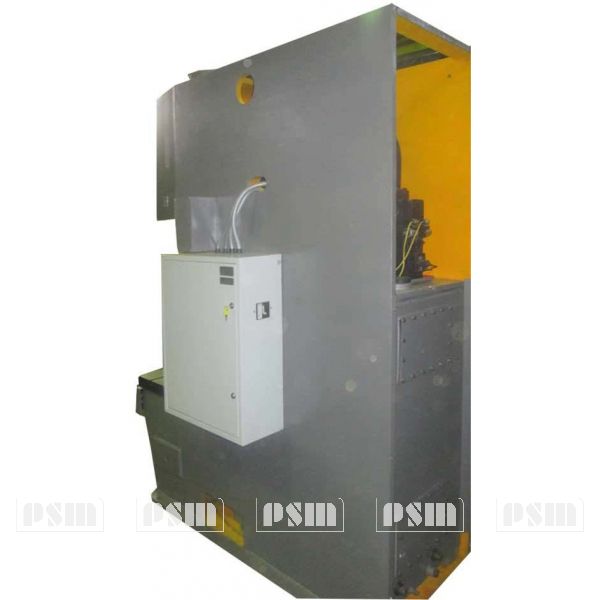

- Гидроагрегат (установлен в станине пресса).

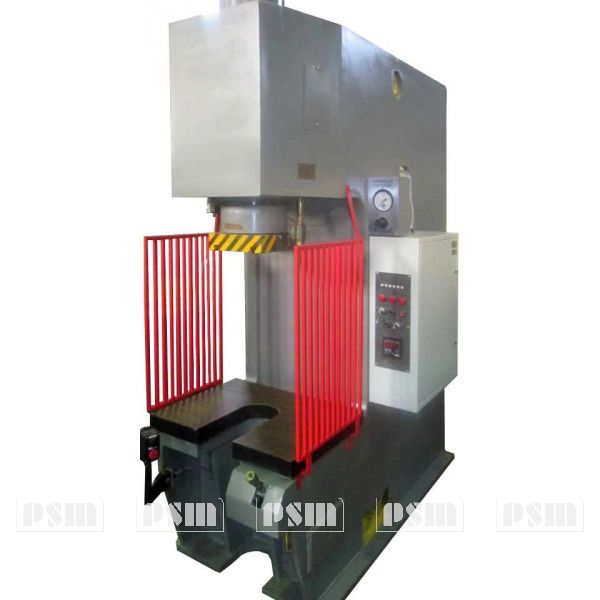

- Металлическое ограждение рабочей зоны.
- Комплект технической документации (паспорт и руководство по эксплуатации).
- Декларация соответствия ТР ТС.
- Паспорта (формуляры) на комплектующее оборудование и КИП на русском языке.
- Комплект ЗиП.
- Каталог запасных частей на русском языке.
Дополнительные опции П6328
- Фотозащита рабочей зоны.
- Отображение и возможность регулировки усилия прессования с панели оператора.
- Гидроподушка.
- Правильный стол.
