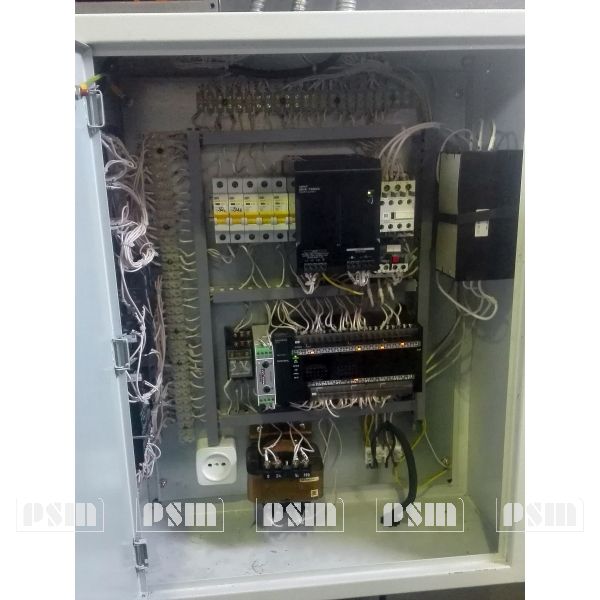

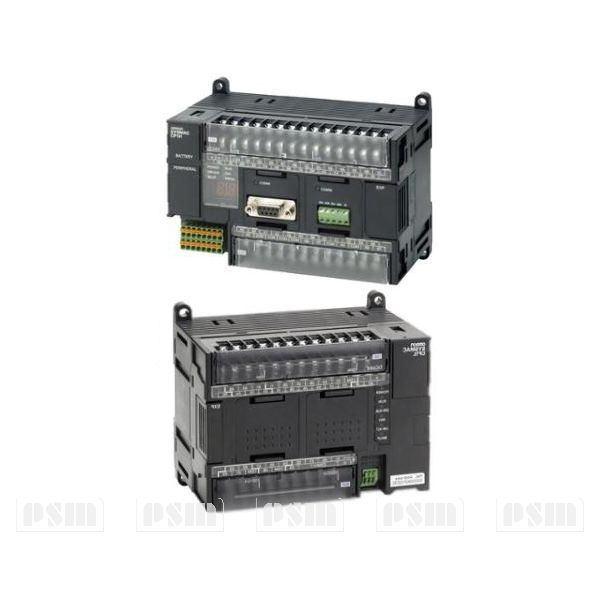

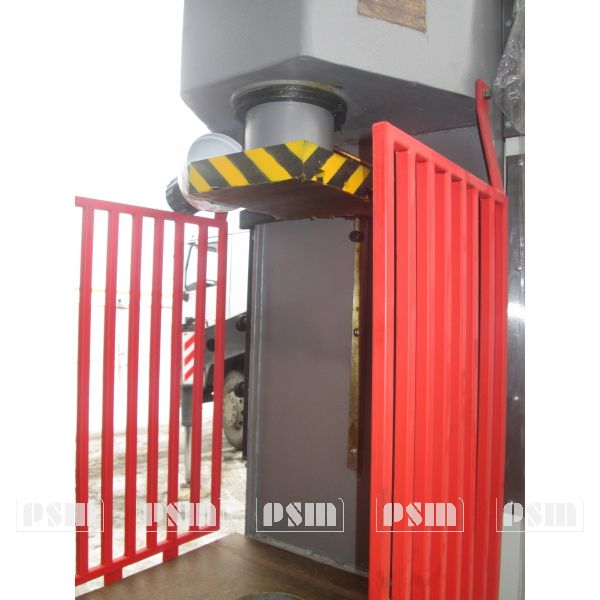

Пресс гидравлический одностоечный без гидроподушки П6326Б-01 на базе промышленного контроллера OMRON

Назначение пресса гидравлического П6326Б-01

• Пресс гидравлический П6326Б-01 изготовлен по ТУ3822-007-81244053-2010 и относится к универсальному виду оборудования для выполнения различных операций обработки давлением. Основными операциями, выполняемыми на прессе П6326Б-01 являются монтажно-запрессовочные, штамповочные, прошивочно-калибровочные, рихтовочные.
• При установке правильного стола пресс П6326Б-01 может быть использован для правки.
• Пресс гидравлический П6326Б-01 не предназначен для выполнения разделительных операций типа вырубки, обрезки, а так же для горячештамповочных работ.

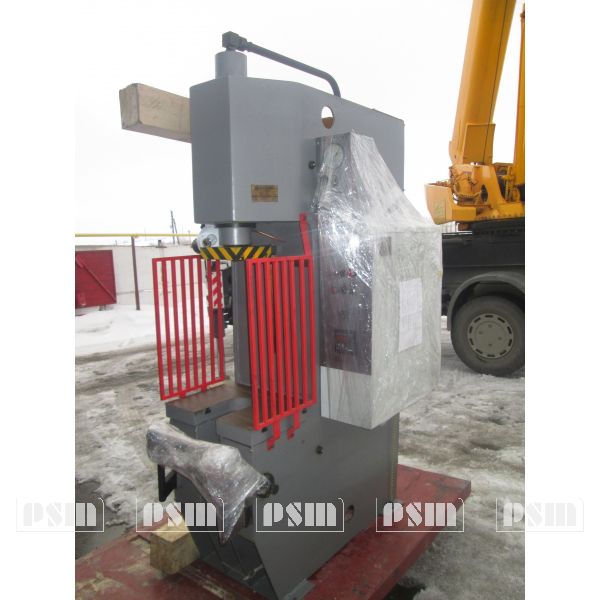

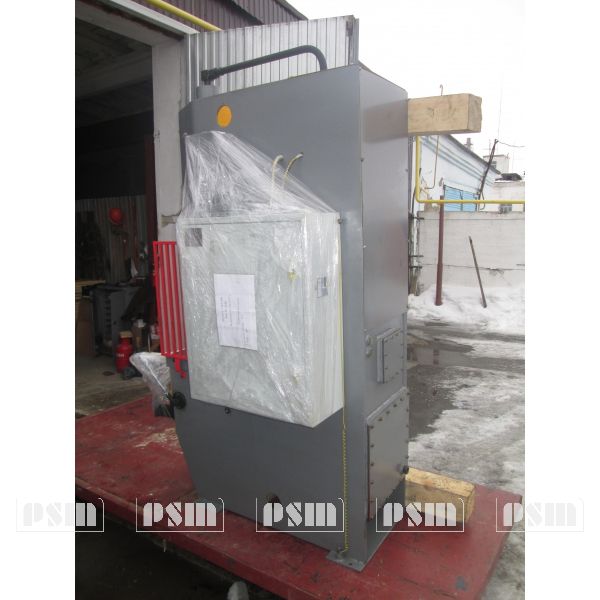

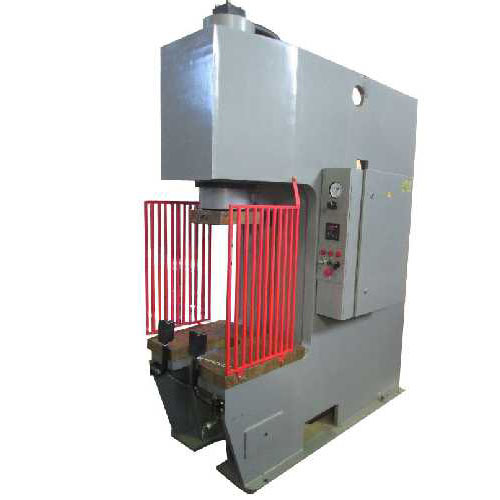

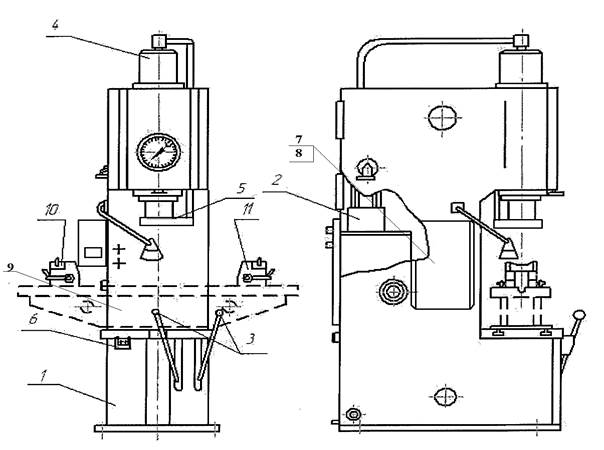

Пресс гидравлический П6326Б-01

1. станина
2. гидропривод
3. управление
4. цилиндр
5. ползун
6. электрооборудование
7. панель
8. электрошкаф
9. инструмент правильный
10. опора левая
11. опора правая

Комплект поставки пресса гидравлического П6326Б-01

• Пресс в сборе П6326Б-01
• Запасные части
  • Кольца ГОСТ 9833
    • 170-180-58-2-2 1шт
    • 160-170-58-2-2 2шт
    • 170-180-58-2-2 2шт
  • Манжеты ГОСТ 14896-74180х160-4
• П6326Б-01.00.000 РЭ Руководство по эксплуатации пресса П6326Б-01
• П63В-02.00.001 РЭ Руководство по эксплуатации гидроагрегата

Система управления прессом П6326Б-01

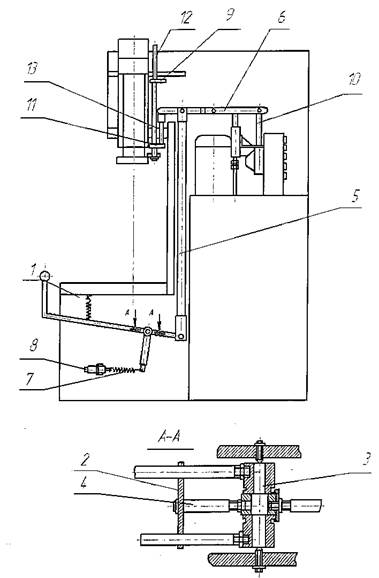

Схема управления прессом П6326Б-01

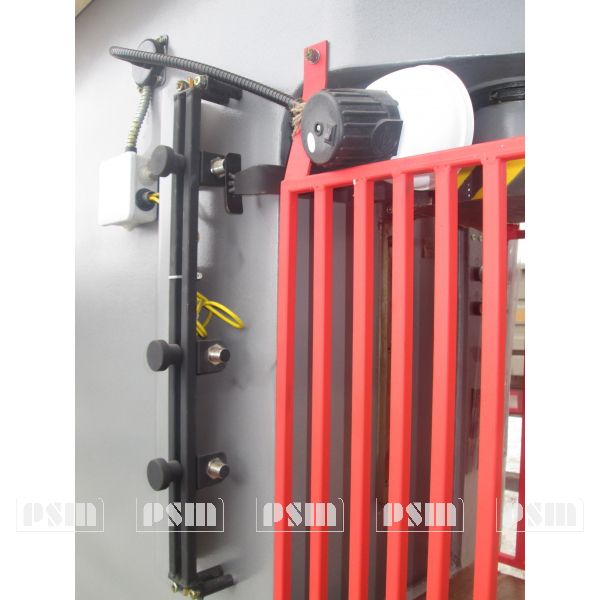

С целью обеспечения безопасности работы на прессах П6326-01 управление выполнено двуручным. Для осуществления хода штока вниз необходимо одновременно нажать две кнопки на пульте управления, которые опустят золотник 10 гидрораспределителя вниз. При прекращении воздействия на кнопки управления, выше перечисленная система подвижных звеньев под воздействием пружины 7, усилие которой регулируется винтом 8, установит золотник в верхнее крайнее положение, что обеспечит ход штока вверх до тех пор, пока нижний кулачок 11 через толкатель 13, не установит золотник в нейтральное положение. Верхний кулачок 9, установленный как и нижний на штанге 12, служит для ограничения хода штока вниз. Устанавливая кулачки в том или ином положении по длине штанги, можно получить необходимый (ограниченный) ход штока.

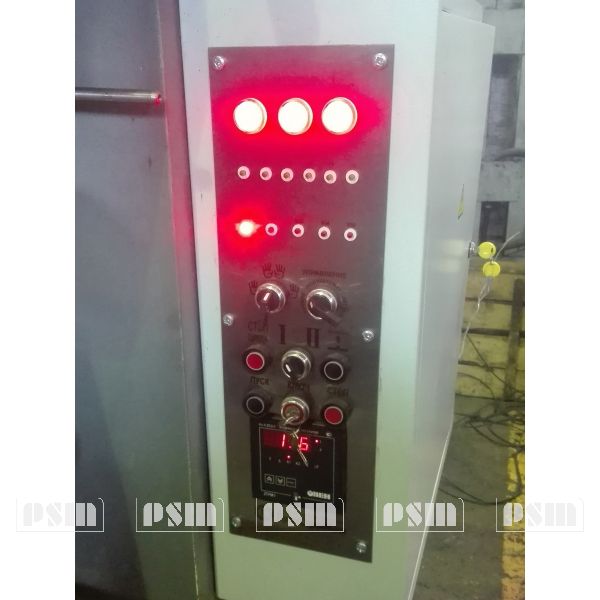

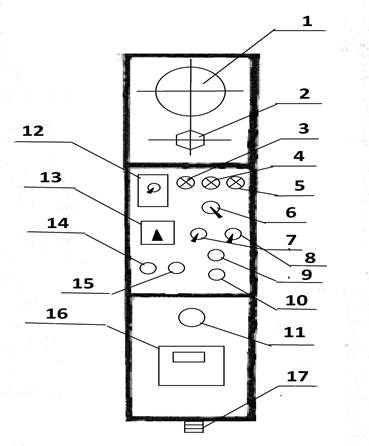

Рис. 2. Панель управления пресса П6326Б-01

Устройство пресса гидравлического П6326Б-01

Пресс П6326Б-01 представляют собой вертикальную конструкцию, состоящую из станины, в верхней консоли которой расположен рабочий цилиндр, в нижней - пульт управления. Внутри станины устанавливаются гидроагрегат, осуществляющий привод пресса, а также трубопроводы, соединяющие пресс П6326Б-01 с цилиндром и манометром.

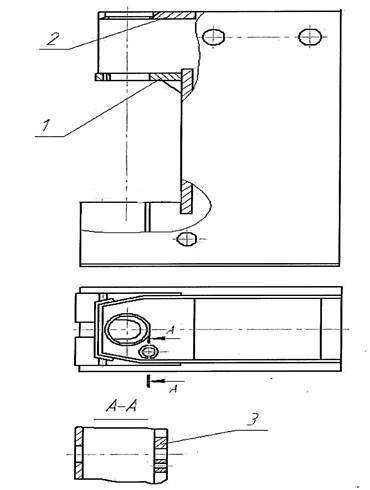

Станина пресса гидравлического П6326Б-01

Станина сварная из листового проката, С-образной формы. В верхней консоли имеется опорная плита 1 и верхняя плита 2 для установки рабочего цилиндра. В плиту 1 запрессована направляющая втулка 3.

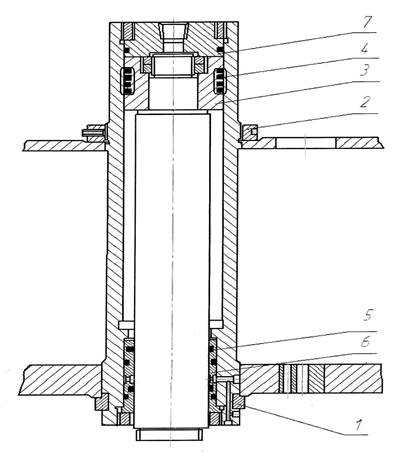

Цилиндр пресса П6326Б-01

Цилиндр – поршневого типа, закреплен при помощи разрезного кольца 1 и гайки 2 в верхней консоли станины. Уплотнение поршня 3 с цилиндром осуществляется поршневыми манжетами 4, штока с цилиндром - манжетами 5, установленными в направляющей втулке 6, крышки с цилиндром - резиновым кольцом 7.

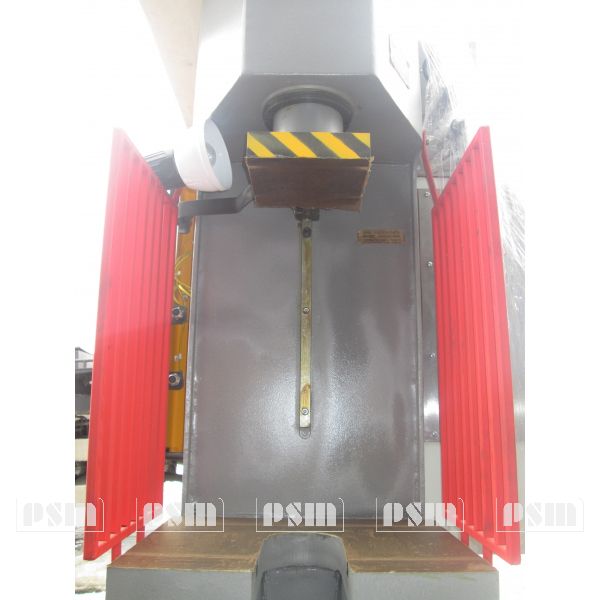

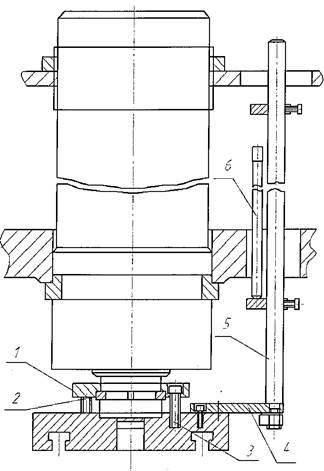

Ползун гидравлического пресса П6326Б-01

Ползун через фланец 1 и разрезное кольцо 2 посредством винтов 3 соединяется со штоком цилиндра. На ползуне имеется 3 резьбовых отверстия для планки 4, соединяющей ползун со штангой 5.

Смазочная система пресса гидравлического П6326Б-01

• Исполнительные механизмы пресса П6326Б-01, гидроаппараты необходимо в постоянном режиме смазывать маслом, которое одновременно служит рабочей жидкостью.
• Подшипники электродвигателя смазываются солидолом «С» по ГОСТ 4366-76 один раз в год.
• Перед заменой смазки подшипники должны быть предварительно промыты. Камеры подшипников следует заполнять смазкой на 2/3 их объема.
• С периодичностью 1 раз в смену поверхность штанги и толкателя следует смазывать маслом.

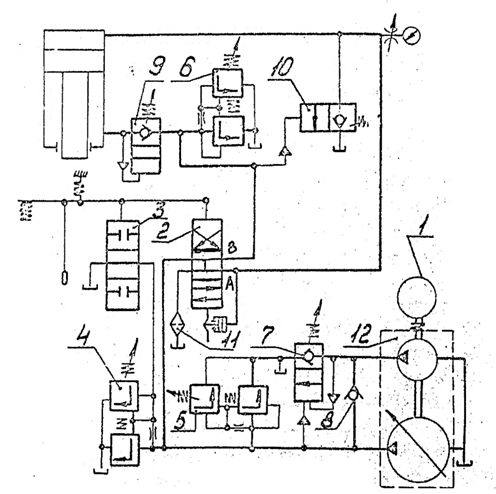

Гидросистема пресса П6326Б-01

В состав гидросистемы входит гидроагрегат серии П63В. Его гидравлическая схема полностью обеспечивает выполнение всех позиций рабочего цикла, пресса П6326Б-01, возможность регулирования скоростей холостого, возвратного и рабочего ходов, четкий останов ползуна пресса П6326Б-01 в любом положении по ходу, плавный набор и безударный сброс давления.

Нажатием кнопки «Пуск» включается электродвигатель насосной установки. В исходном положении ползун находится в крайнем верхнем положении. Рабочая жидкость из маслобака насосом подается в распределитель, соединяющий в нейтральном положении, штоковую и бесштоковую полости рабочего гидроцилиндра и насосную магистраль через фильтр со сливом.

Быстрый ход ползуна вниз осуществляется одновременным нажатием двух кнопок ну пульте управления. При этом золотник распределителя и плунжер дросселя также перемещаются вниз. Рабочая жидкость от радиально-плунжерного насоса поступает в бесштоковую полость рабочего гидроцилиндра. Штоковая полость гидроцилиндра при этом распределителем через фильтр соединена со сливом. Ползун пресса П6326Б-01 быстро перемещается вниз.

Регулировка скорости перемещения ползуна осуществляется рукояткой управления и определяется степенью перемещения золотника распределителя. При соприкосновении ползуна с обрабатываемой деталью появляется и возрастает технологическая нагрузка.

Соответственно растет давление в бесштоковой полости и насосной магистрали. Плавность набора и сброса давления регулируется дросселем, установленным в линии управления предохранительного клапана.

При этом положении дросселя и золотник распределителя перемещается через нейтральное положение вверх. Разгрузка бесштоковой полости рабочего гидроцилиндра и гидросистемы от давления осуществляется предохранительным клапаном, с помощью дросселя, установленного в линии управления этого клапана.

После снижения давления гидравлическое блокировочное устройство распределителя расфиксирует золотник распределителя, обеспечивая возможность переключения золотника в верхнее положение. При этом рабочая жидкость от обоих насосов поступает в штоковую полость рабочего гидроцилиндра.

В крайнем верхнем положении ползуна система управления пресса П6326Б-01 механически выводит золотник распределителя и плунжер дросселя в нейтральное положение. Клапан закрывается.
