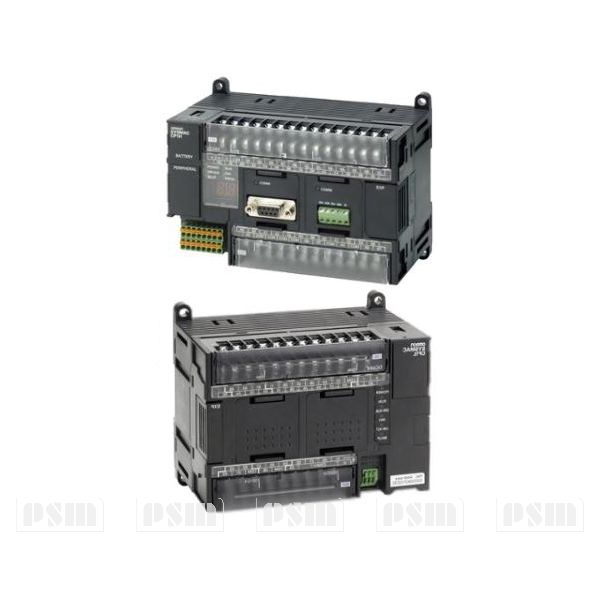

Пресс гидравлический одностоечный без гидроподушки П6320Б-01 на базе промышленного контроллера OMRON
Артикул: PSMK090011
Запросить
коммерческое предложение
коммерческое предложение
Нужна консультация?
Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Мы свяжемся с Вами в ближайшее время
Остались вопросы?
Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация
Технические характеристики П6320Б-01
Номинальное усилие пресса, кН | 100 |
Наибольший ход ползуна, мм: | 400 |
Расстояние от оси штока до станины, мм | 220 |
Максимальное расстояние между столом и ползуном, мм | 600 |
Наибольшее расстояние между правильным столом и ползуном, мм | 420 |
Размеры стола, мм | 500х380 |
Размеры правильного стола, мм | 300x1250 |
Расстояние от уровня пола до плоскости стола, мм | 800 |
Скорость ползуна не менее: | |
- при холостом ходе, мм/с | 155 |
- при возвратном ходе, мм/с | 180 |
- при рабочем ходе, мм/с | 22 |
Мощность привода, кВт | 4 |
Габариты: | |
Длина, мм | 960 |
Ширина, мм | 1450 |
Высота, мм | 2285 |
Масса, кг | 1260 |
Технические изменения, существенно не влияющие на характеристики прессов, завод-изготовитель оставляет за собой |

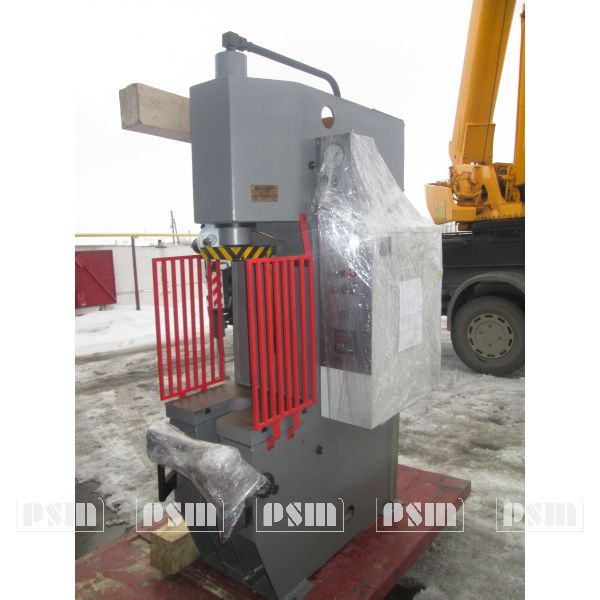

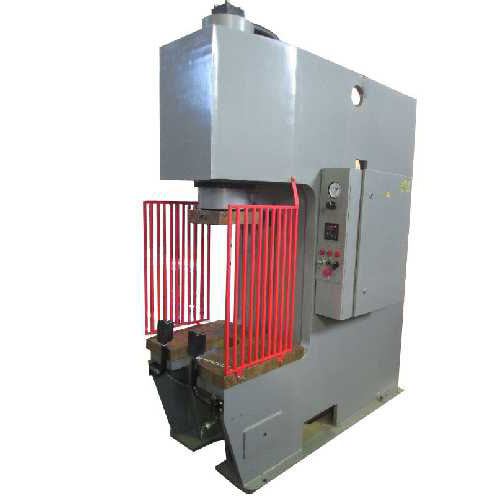

Пресс гидравлический одностоечный П6320Б-01
Пресс П6320Б-01 с бойком, правильным столом и правильной оснасткой
Перечень составных частей пресса П6320Б-01
№ позиции рис. 1 | Обозначение | Наименование | Кол-во |
1 | П6320Б.11Б.001А | Станина | 1 |
2 | П6320Б.21.001 | Ползун | 1 |
4 | П6320Б.41.001 | Управление | 1 |
5 | П6320Б.43.001 | Кронштейн пульта управления | 2 |

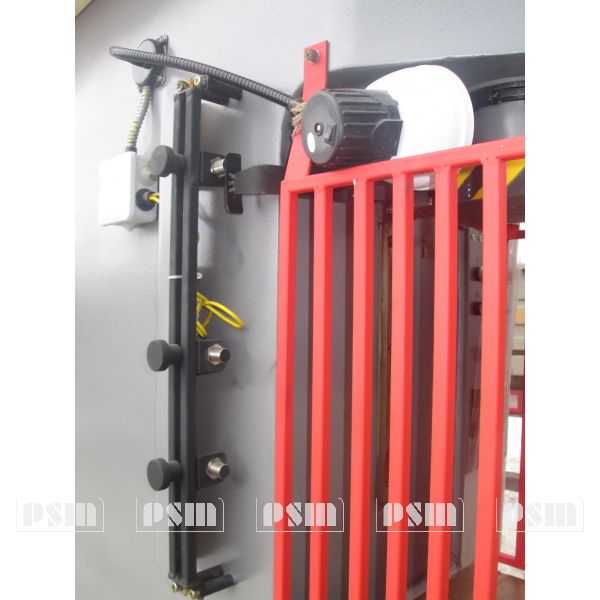

6 | П6320Б.51.001 | Механизм конечных выключателей | 1 |
8 | П6320Б.81.001 | Трубопровод | 1 |
9 | П6320Б.82.001 | Манометр главного цилиндра | 1 |
11 | П6320Б.91А.001 | Электрооборудование | 1 |
12 | П6320Б.92Б.001 | Панель | 1 |
13 | П6320Б.93Б.001 | Панель управления | 1 |
14 | П6320Б.94А.001 | Панель | 1 |

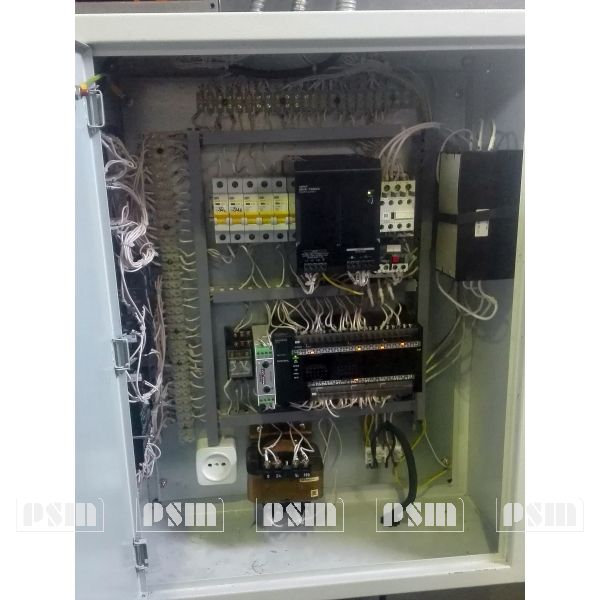

15 | П6320Б.95А.001 | Электрошкаф | 1 |
По особому заказу за отдельную плату пресс П6320Б-01 снабжается:
- правильным столом
- бойком
- приспособлением для правки
Комплект поставки пресса П6320Б-01
Обозначение | Наименование | Кол-во | Примечание | |
П6320Б-01 | Пресс | 1 | ||
Принадлежности | ||||
Ключ ОД73-72-2 | 1 | |||
Документация | ||||
П6320Б.00.001 РЭ | Пресс гидравлический одностоечный усилием 100 кН | 1 | ||
Руководство по эксплуатации | 1 | |||
5П61В.00.001РЭ | Гидроагрегат | |||
Руководство по эксплуатации | 1 | |||
По особому заказу, за отдельную плату поставляется | ||||
П6320.60.009 | Стол | 1 | ||
П6320.60.401А | Боек | 1 | ||
П7.00.001 | Приспособление для правки | 1 |
Устройство пресса П6320Б, П6320
Сварная конструкция станины 1 имеет верхнюю и нижнюю консоли и вертикальную стойку. В верхней консоли расположен прикрепленный при помощи 2-х полуколец и гайки рабочий цилиндр поршневого типа 16. Сферические поверхности на полукольцах и гайке с соответствующими им сферами в опорной плите станины промежуточном фланце между верхней плитой и гайкой позволяют центрировать цилиндр винтами фланца, приваренного к верхней плите станины и при получении необходимых норм точности. Подвод жидкости от гидроагрегата в поршневую и штоковую полости осуществляется через резьбовые отверстия. К нижнему торцу его штока крепится ползун 2, имеющий жесткую связь через кронштейн с направляющей планкой, закрепленной на станине, предотвращающей поворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне закреплен кронштейн 20 для взаимодействия с конечными выключателями. Справа на стойке пресса П6320Б-01 расположен электрошкаф 15 с кнопочкой панелью и манометрами 21,22. Внутри шкафа и на станине пресса П6320 размещено электрооборудование 11, 12, 13, 14. К нижней консоли приваривается плита 23 для установки инструмента или правильного стола. На передней части нижней консоли закреплены с возможностью регулировки пульты двухкнопочного управления 5. Внутри станины размещены узлы рычажного управления трубопроводов 8, соединяющие гидроагрегат с цилиндром и манометрами. Для ограждения рабочей зоны на прессе, П6320Б-01 закреплены решетки.
Гидропривод пресса П6320Б-01
Гидроагрегат пресса П6320Б-01 включает в себя насос 1, приводимый во вращение электродвигателем 4, и гидроблок 3 с регулирующей и контрольно-распределительной гидроаппаратурой.
Конструктивно узел располагается в средней части проема станины пресса П6320Б-01, накрывая выполненную в станине емкость для рабочей жидкости. Насос, электродвигатель и гидроблок размещены на стальной сварной крышке 6. Передача крутящего момента от электродвигателя к насосу осуществляется при помощи муфты 2 с упругой звездочкой.
Принятая компоновка гидроагрегата обеспечивает при его монтаже на пресс П6320Б-01 погружение насоса в рабочую жидкость, способствует понижению уровня шума при работе пресса П6320Б-01 и повышает безопасность работы.
Для фильтрации масла при работе гидросистемы на всасывающем трубопроводе насоса имеется приемный фильтр 5.
В гидроагрегате используется регулируемый радиально-поршневой насос, состоящий из поршневого насоса высокого давления переменной подачи, вспомогательного насоса низкого давления и механизма регулирования подачи. Гидроблок, состоящий из двух состыкованных между собой стальных корпусов с каналами и гнездами для монтажа гидроаппаратуры, предназначен для распределения и регулирования потока рабочей жидкости и предохранения гидросистемы от перегрузок.
Система управления прессом П6320Б-01
Система управления совместно с электро- и гидросистемами обеспечивает управление прессом П6320Б-01 в трех режимах:
- наладочный режим;
- полуавтоматический (от кнопок);
- автоматический (от кнопок).
На ползуне пресса пресса П6320Б-01 закреплен кронштейн с флажком 1, который взаимодействует с конечными выключателями SQ1, SQ2, SQ3.
На 2-х пультах управления 2 установлены кнопки 3 двурукого управления.
Предусмотрены также варианты управления:
- от двух кнопок (двуручное)

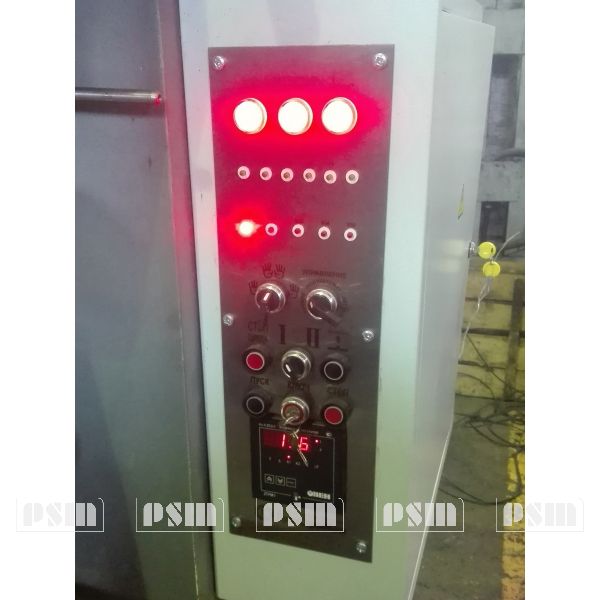

Расположение органов управления прессом П6320Б-01
- вводный выключатель
- манометр давления в поршневой полости цилиндра
- регулятор усилия (давления) в цилиндре
- манометр шестеренного насоса
- реле времени
- лампочка «Сеть включена»
- лампочка «Масло перегрета»
- переключатель режимов работы
- переключатель ступени скорости
- переключатель
- Вкл./Откл.
- кнопка «Стоп автоработы»
- кнопка «Стоп двигателя»
- кнопка «Пуск двигателя»
- кнопка «Разблокировка»
- кнопка двурукого включения
- кнопка «Общий стоп»
- измеритель-регулятор температуры масла
- винт регулирования хода ползуна
Система смазки прессы П6320Б-01
Рабочие органы цилиндра, насоса и гидроаппаратуры постоянно смазываются рабочей жидкостью.
Оси рычагов, направляющая и опоры электродвигателя смазываются густой смазкой посредством пресс-масленок и кистью.
Карта смазки П6320Б-01
№ точек по схеме рис. 9 |
Объект смазки |
Смазочный материал |
Способ смазки |
Периодичность смазки |
Расход смазочного материала за установлен-ный период |
1 |
Ось планки |
ЦИАТИМ-203 ГОСТ 8773-73
|
Пресс-масленка |
2 недели |
0,02 кг |
2 |
Ось рукоятки |
Кисть |
0,02 кг |
||
3 |
Оси рычагов |
0,02 кг |
|||
4 |
Оси рычагов |
0,02 кг |
|||
5 |
Оси рычагов |
0,02 кг |
|||
6 |
Подшипник |
Пресс-масленка |
6 месяцев |
0,04 кг |
|
7 |
Опоры электродвигателя |
Кисть |
0,04 кг |
||
8 |
0,04 кг |
||||
9 |
Ось рычага |
2 недели |
0,02 кг |
||
10 |
Направляющая ползуна |
1 неделя |
0,02 кг |
Гидросистема пресса П6320Б-01
Гидросистема пресса П6320Б-01 включает в себя:
- главный цилиндр;
- гидроагрегат;
- масляный бак;
- трубопровод.
Гидравлическая схема гидроагрегата обеспечивает выполнение всех позиций рабочего цикла пресса П6320Б, четкую остановку ползуна пресса П6320Б-01 в любом положении, плавный набор и безударный сброс давления.
Нажатием кнопки «ПУСК» включается электродвигатель привода насос. Рабочая жидкость всасывается насосом, включающим в себя радиально-поршневой регулируемый насос и вспомогательный шестеренный насос постоянной подачи. Поток рабочей жидкости от насоса через клапаны поступает на слив.
Ход ползуна пресса П6320Б-01 вниз осуществляется одновременным нажатием двух кнопок на пульте управления. (при этом конечный выключатель дает команду на включение электромагнита). Поток рабочей жидкости от шестеренного насоса вместе с потоком плунжерного насоса поступает в поршневую полость гидроцилиндра. Из штоковой полости гидроцилиндра рабочая жидкость вытесняется в поршневую полость – идет ускоренный ход ползуна вниз. С появлением технологической нагрузки давление в насосной магистрали возрастает. При достижении давления настройки клапана, последний открывается, жидкость из штоковой полости поступает на слив.
Скорость движения ползуна замедляется, идет рабочий ход. При величине давления в поршневой полости 4 МПа поток рабочей жидкости от шестеренного насоса направляется на слив.
При дальнейшем возрастании давления регулятор мощности радиально-поршневого насоса автоматически снижает подачу рабочей жидкости, обеспечивая постоянство потребляемой мощности.
Возвратный ход ползуна осуществляется прессом самостоятельно в режиме работы полуавтомат, при этом конечный выключатель дает команду на включение электромагнита. Поток рабочей жидкости от обоих насосов поступает в штоковую полость гидроцилиндра. Из поршневой полости гидроцилиндра рабочая жидкость вытесняется на слив. Ползун идет вверх до конечного выключателя, который дает команду на отключение электромагнита. Ползун пресса П6320Б-01 останавливается.
Подготовка пресса П6320Б-01 к первоначальному пуску
- в целях удаления влаги из изоляции электроаппаратуры и проводов пресс П6320Б-01 выдержать в помещении не менее 3-х суток;
- перед пуском пресса П6320Б-01, ознакомиться с назначением рукояток, кнопок управления;
- проверить уровень масла в маслобаке и установить конечные выключатели в нужное положение.
Осуществить пуск пресса в следующей последовательности:
- Многократным кратким включением электродвигателя продолжительностью 2-3 сек. вхолостую прокрутить насос гидроагрегата (продолжительность прокручивания – 3 мин.).
- Сделать 10-20 холостых ходов ползуна, чтобы удалить из гидросистемы воздух.
- Убедиться в четкой остановке ползуна в верхнем и нижнем положениях.
- Остановить двигатель в верхнем положении ползуна, долить масло в бак до верхнего глазка маслоуказателя.
- Установить на стол жесткую тумбу, нажимом ползуна на тумбу, проверить давление в рабочем цилиндре, величина давления равняется номинальной величине по паспорту пресса.
Приступить к работе пресса П6320Б-01 под нагрузкой.
Порядок работы пресса П6320Б-01
На прессах предусмотрены следующие регулировки параметров:
- регулирование величины хода ползуна (осуществляется изменением положения ручек с конечниками);
- регулирование величины давления в рабочем цилиндре (осуществляется вращением винта регулятора усилия против часовой стрелки – уменьшение давления до величины не менее 5 МПа, по часовой стрелке – увеличением до величины не более 16Мпа);
- регулирование времени выдержки под давлением (контролируется по манометру и панели оператора);
- регулирование поддерживающего давления в штоковой полости рабочего цилиндра пресса П6320Б-01
ВНИМАНИЕ!
- Монтаж, пуск, ремонт пресса П6320Б-01 и работа на нем допускается только после изучения устройства пресса, руководства по эксплуатации прессом и руководство по эксплуатации гидроагрегата.
- К работе на прессе П6320Б-01 допускаются рабочие, прошедшие обучение и аттестацию по профессии и правилам по технике безопасности.
Гидравлический пресс П6320Б-01 предназначен для выполнения широкого круга работ: запрессовки-выпрессовки, прошивки, калибровки, правки, листовой штамповки без глубокой вытяжки.
Прессы могут применяться как в производственных, так и в ремонтных подразделениях и мастерских. Пресс имеет возможность встраивания в автоматические линии и комплексы. По особому заказу прессы могут оснащаться правильным столом и оснасткой.
Стандартная комплектация П6320Б-01
- Пресс в сборе.
- Электрошкаф (установлен на станине пресса).
- Гидроагрегат (установлен в станине пресса).

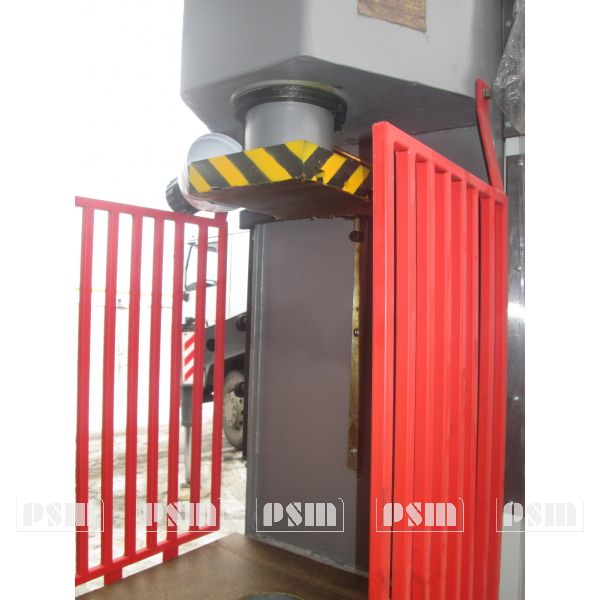

- Металлическое ограждение рабочей зоны.
- Механизм конечных выключателей рабочих органов пресса.
- Комплект технической документации (паспорт и руководство по эксплуатации).
- Декларация соответствия ТР ТС.
- Паспорта (формуляры) на комплектующее оборудование и КИП на русском языке.
- Комплект ЗиП.
- Каталог запасных частей на русском языке.
Дополнительные опции П6320Б-01
- Фотозащита рабочей зоны.
- Отображение и возможность регулировки усилия прессования с панели оператора.
- Гидроподушка.
- Правильный стол.
ПромСтройМаш является непосредственным производителем П6320Б-01 Мы производим и продаём Пресс гидравлический одностоечный без гидроподушки П6320Б-01 на базе промышленного контроллера OMRON во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. П6320Б-01 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить П6320Б-01 вы можете непосредственно у нас или у наших дилеров. Номинальное усилие пресса, кН 100
