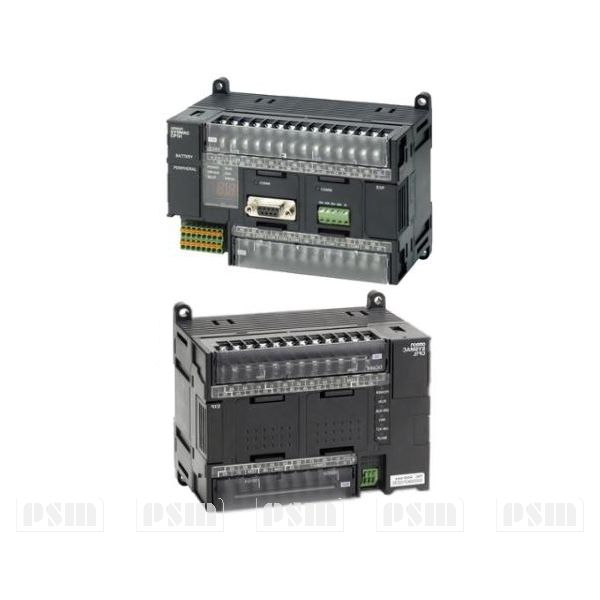

Пресс гидравлический одностоечный без гидроподушки П6324Б-01 на базе промышленного контроллера OMRON

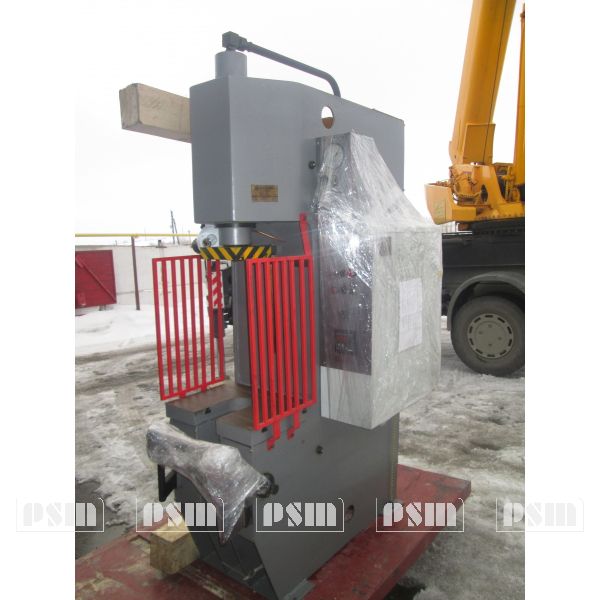

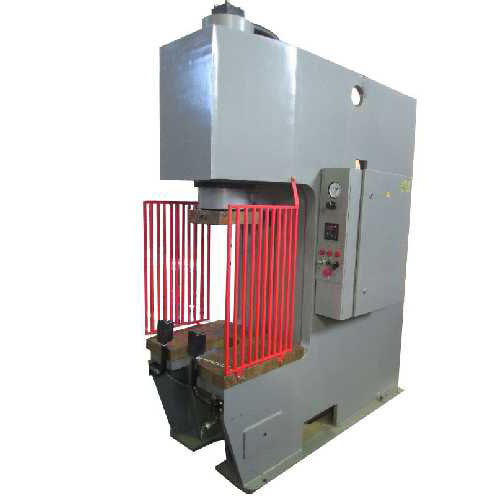

Пресс гидравлический П6324Б-01

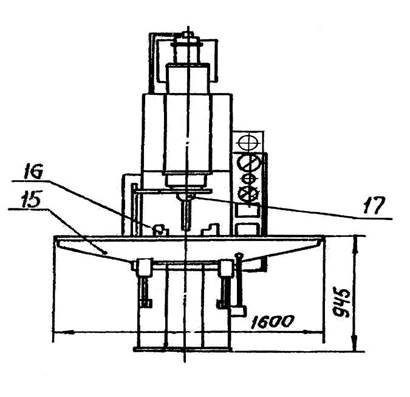

Пресс П6324Б-01 с бойком, правильным столом и правильной оснасткой

Комплект поставки пресса П6324Б-01

• Пресс в сборе П6324Б-01
• Запасные части
  • Кольца ГОСТ 9833
    • 032-040-46-2 1шт
    • 050-058-46-2 1шт
    • 060-070-58-2 2шт
    • 065-075-58-2 1шт
    • 090-100-58-2 1шт
    • 105-115-58-2 1шт
    • 125-138-75-2 1шт
    • 128-140-75-2 шт2шт
  • Манжеты ГОСТ 22704
    • М 125х145-2 4шт
• Принадлежности
  • Ключ ОД73-72-2А 1шт
• Документация пресса П6324Б-01
  • П6324Б-01.00.001 РЭ 1шт
• Поставляется по требованию заказчика за отдельную плату
  • Стол правильный П6324.62.001 1шт
  • Боек П6324.64.001 1шт
  • Фотозащита ВБО-Э20-400р-9100-н 1шт

Работа пресса П6324Б-01

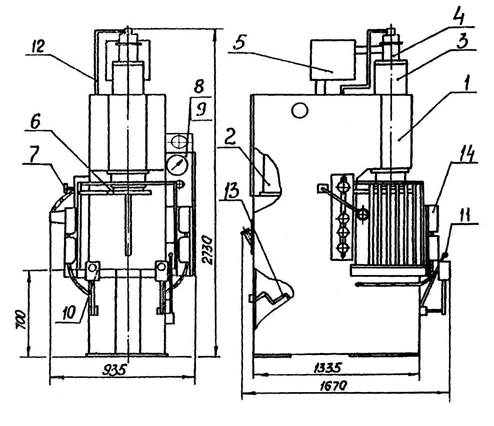

Пресс П6324Б-01 состоит из показанных на основных узлов:

• станина;
• цилиндр с ползуном;
• система управления с механизмом конечных выключателей и пультом двурукого управления;
• гидроагрегат;
• электрошкаф с кнопочной панелью и манометрами;
• электрооборудование;
• фотозащита.

Станина 1 является базовым узлом крепления основных составных частей агрегата. Её сварная конструкция имеет верхнюю и нижнюю консоли и вертикальную стойку, в средней части проема которой имеется емкость для масла.

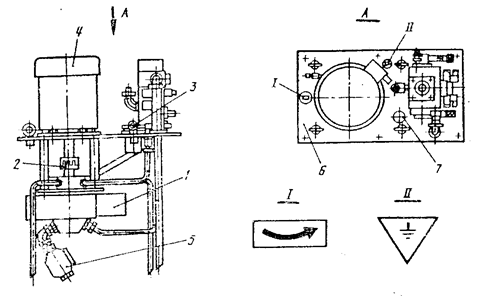

гидроагрегат пресса П6324Б-01

На верхней раме емкости устанавливается гидроагрегат 2 (рис. 3), включающий в себя насос 1, приводимый во вращение электродвигателем 4, и гидроблок 3 с регулирующей и контрольно-распределительной гидроаппаратурой.

Конструктивно узел располагается в средней части проема станины пресса П6324Б-01, накрывая выполненную в станине емкость для рабочей жидкости. Насос, электродвигатель и гидроблок размещены на стальной сварной крышке 6. Передача крутящего момента от электродвигателя к насосу осуществляется при помощи муфты 2 с упругой звездочкой.

Принятая компоновка гидроагрегата обеспечивает при его монтаже на пресс П6324Б-01 погружение насоса в рабочую жидкость, способствует понижению уровня шума при работе пресса П6324Б-01 и повышает безопасность работы. Для фильтрации масла при работе гидросистемы на всасывающем трубопроводе насоса имеется приемный фильтр 5.

В гидроагрегате пресса П6324Б-01 используется регулируемый радиально-поршневой насос, состоящий из поршневого насоса высокого давления переменной подачи, вспомогательного насоса низкого давления и механизма регулирования подачи.

Гидроблок пресса П6324Б-01, состоящий из двух состыкованных между собой стальных корпусов с каналами и гнездами для монтажа гидроаппаратуры, предназначен для распределения и регулирования потока рабочей жидкости и предохранения гидросистемы от перегрузок.

В верхней консоли закреплен цилиндр 3. Специальными винтами цилиндр выставляется для получения соответствующих норм точности. На верхнем его торце установлен клапан наполнения 4, с которым соединен бак наполнения 5.

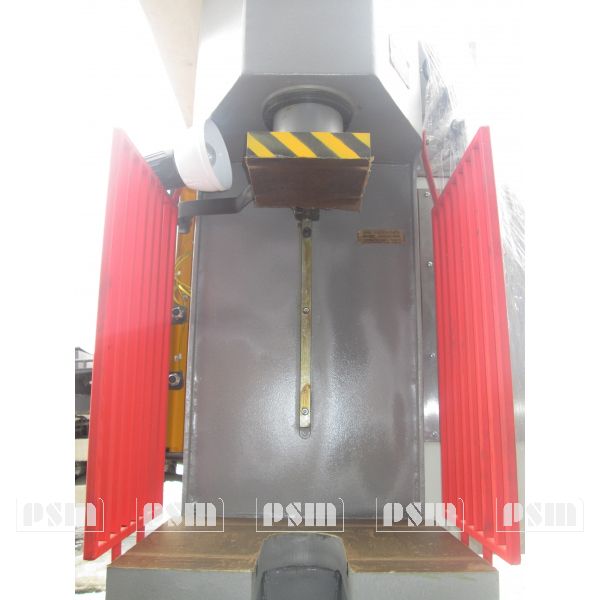

К нижнему торцу штока цилиндра крепится ползун, с направляющей планкой на станине, предотвращающей поворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне закреплен кронштейн 7 для взаимодействия с конечными выключателями.

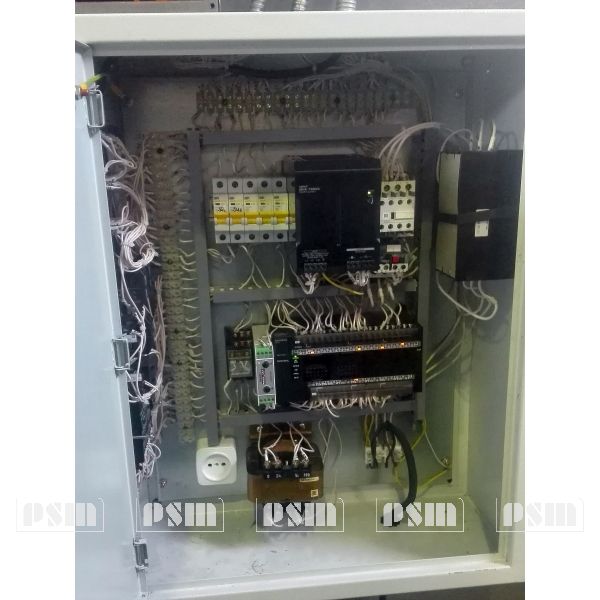

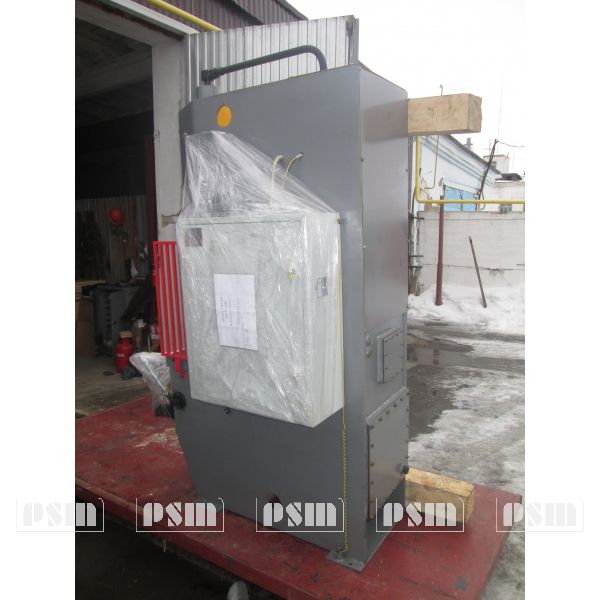

С правой стороны на стойке пресса П6324Б-01 закреплен электрошкаф 8 с кнопочной панелью и манометрами. Внутри шкафа и на станине пресса П6324Б-01 размещено электрооборудование 9.

Нижняя консоль пресса П6324Б-01 служит столом для установки инструмента или правильного стола, на который может быть установлено приспособление для правки.

На передней части нижней консоли закреплены с возможностью регулировки пульты двухкнопочного управления 10, а справа рукоятка рычажного управления 11.

Узлы рычажного управления и трубопровод 12, соединяющие гидроагрегат с цилиндром и манометрами, размещены внутри станины.

В нижней части станины для рабочей жидкости установлен змеевик – маслоохладитель 13.

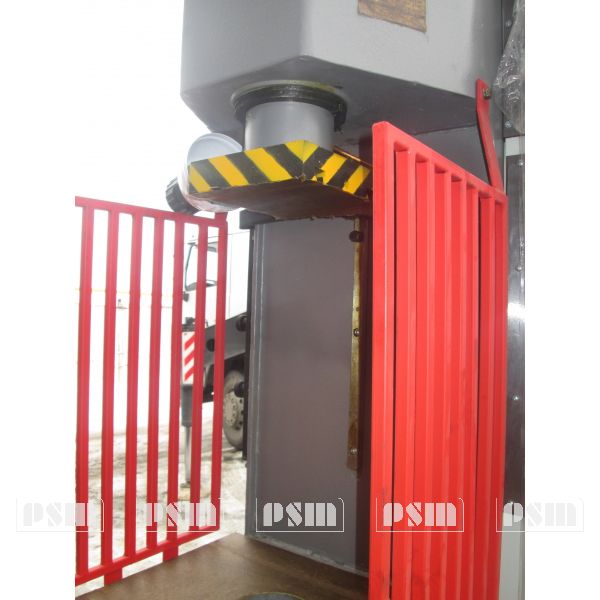

Узел фотозащиты 14 пресса П6324Б-01 состоит из двух кронштейнов и двух стальных решеток, закрепленных на боковых листах станины и служит для ограждения рабочей зоны и дополнительной защиты обслуживающего персонала. На передних кронштейнах установлены два осветителя и два светоприемника. При включенной фотозащите пересечение световых лучей в наладочном режиме обеспечивает останов ползуна при ходе вниз, при кнопочном полуавтоматическом и автоматическом режимах управления - включает возвратный ход ползуна и останов его в исходном положении.

С прессом П6324Б-01 по особому заказу и отдельную плату поставляется правильный стол и правильная оснастка (тележки 16, боек 17).

органы управления прессом П6324Б-01

1. Вводный выключатель
2. Лампочки «Сеть включена»
3. Кнопка «Пуск двигателя»
4. Кнопка «Стоп двигателя»
5. Кнопка «Стоп авторабота»
6. Лампочка «Масло перегрето»
7. Кнопка аварийного подъема штока
8. Кнопки двурукого включения
9. Переключатель режимов
   • Центральное положение - полуавтомат
   • Правое положение – автомат
   • Левое положение – ручной режим
10. Манометр давления в поршневой полости цилиндра
11. Регулятор усилия (давления) цилиндра
12. Манометр шестеренного насоса (устанавливается заказчиком при наличии узла механизации)
13. Реле времени
14. Манометрический термометр для контроля температуры масла в емкости станины
15. Кнопка «Общий стоп»

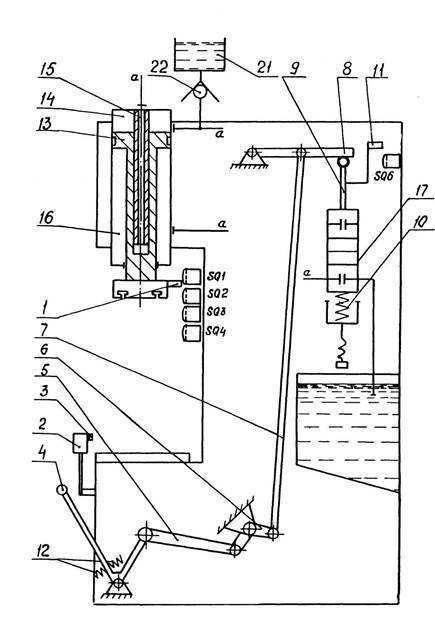

Механизм управления прессом П6324Б-01

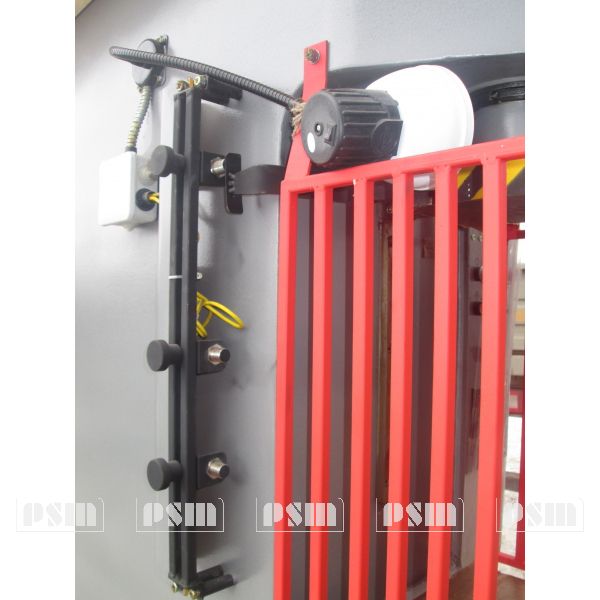

На ползуне пресса П6324Б-01 закреплен кронштейн с флажком-экраном Т, который взаимодействует с конечными выключателями SQ1, SQ2, SQ3, SQ4. На передних пультах управления 2 установлены кнопки 3. Рукоятка ручного управления 4 через тягу 5, тягу 7 присоединяется к шарнирно-закрепленной на станине планке 8, которая входит в прорезь хвостика золотника 9 дросселя 17.

Дроссель крепится к станине болтами, золотник подпружинен регулируемой пружиной 10. На золотнике закреплен кронштейн с флажком 11, который взаимодействует с конечным выключателем SQ 6.

Совместно с системой управления работают бак наполнения 21, клапан наполнения 22 и гидроагрегат. Подвод рабочей жидкости осуществляется в поршневую 14, форсирующую 15 и штоковую 16 полости цилиндра.

На прессе П6324Б-01 предусмотрены следующие режимы работы:

• наладочный режим (ручное управление от рукоятки и кнопки);
• полуавтоматический режим (кнопочное управление, двурукое);
• автоматический режим (кнопочное управление).

Переключение режимов работы пресса П6324Б-01 осуществляется посредством переключателя, установленного на пульте управления пресса.

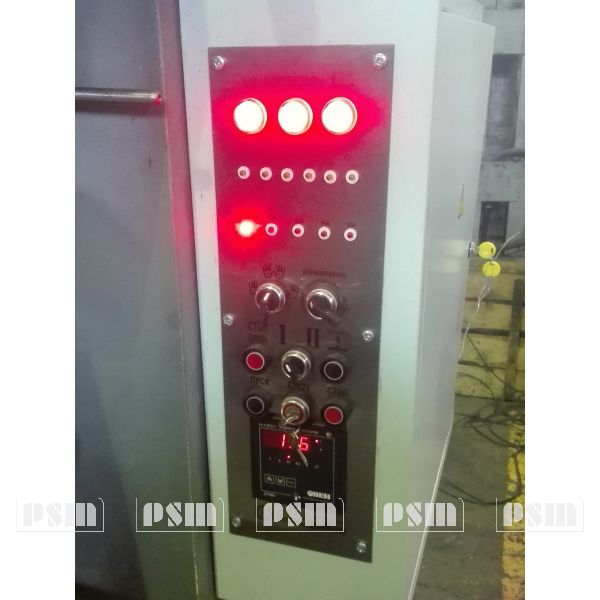

Рис. 2. Панель управления пресса П6324Б-01

Порядок установки пресса П6324Б-01

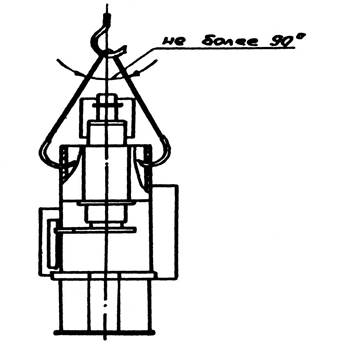

Схема зачаливания пресса П6324Б-01

Подъем, опускание и транспортирование пресса П6324Б-01 следует производить плавно, без резких рывков и толчков строго согласно схеме зачаливания. Зачаливание тросов за выступающие части пресса П6324Б-01 не допускается.

Расконсервация и монтаж пресса П6324Б-01

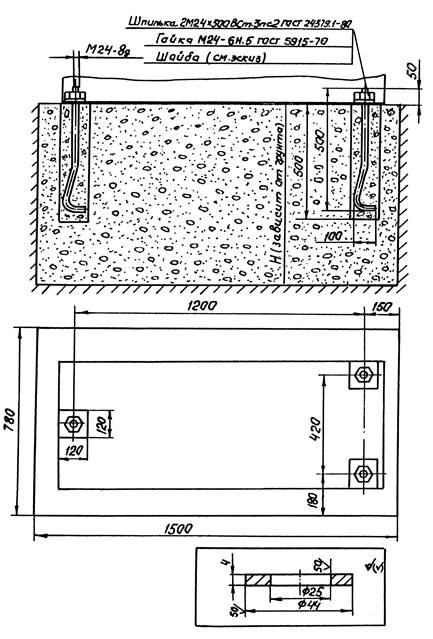

Фундамент под пресс П6324Б-01

Перед установкой пресса П6324Б-01 на фундамент его необходимо расконсервировать:

• удалить антикоррозионное покрытие,
• тщательно промыть обработанные поверхности бензином и
• обтереть пресс П6324-01 ветошью.

Фундамент под пресс П6324-01 следует подготовить заранее, залив фундаментные болты раствором.

Установка требует закладки под основание пресса клиньев и подкладки, и при помощи которых агрегат выставляется по уровню горизонтальности стола в двух взаимно перпендикулярных направлениях (допускаемое отклонение 0,2 мм/м), после чего гайки фундаментных болтов затягиваются и под основание пресса подливается цементный раствор.

Подготовка и первоначальный пуск пресса пресса П6324Б-01

Подготовка пресса пресса П6324Б-01

• для удаления влаги из изоляции обмоток электродвигателя и проводов пресс П6324Б-01 продержать не менее 3-х суток в сухом помещении;
• расконсервированные обработанные поверхности пресса П6324Б-01 покрыть тонким слоем смазки;
• через заливное отверстие с фильтром заполнить бак маслом;
• подключить пресс П6324Б-01 к общей системе заземления;
• установить на стол пресса проставку высотой не менее закрытой высоты пресса,
• подсоединить маслоохладитель к водопроводной сети;
• соединить вентиль марки Т5КЧ388Р1СВМ с патрубком подвода охлаждающей воды, а электровыводы на вентиле с контактами в электрошкафу;
• убедившись, что все приборы электрооборудования на прессе установлены в положение "Выключено", соединить пресс с общей системой энергопитания.

Первоначальный (пробный) пуск пресса П6324Б-01

При первом включении электродвигателя проверить правильность направления вращения его вала.

ВНИМАНИЕ! Направление вращения вала двигателя - правое со стороны противоположной приводному концу вала (по часовой стрелке со стороны крыльчатки).

Последовательность пуска пресса П6324Б-01:

• многократным кратким включением электродвигателя продолжительностью включения 2-3сек. вхолостую прокрутить насос гидроагрегата (продолжительность прокручивания 3 мин.);
• для удаления из гидросистемы воздуха сделать 10-20 холостых ходов ползуна;
• убедиться в четкой остановке ползуна в конечных положениях (верхнем и нижнем);
• остановить двигатель в верхнем положении ползуна, долить масло в бак до верхнего глазка маслоуказателя;
• установить на стол жесткую проставку, нажимая ползуном на проставку, проверить давление в рабочем цилиндре.

После этого разрешается работа пресса П6324Б-01 под нагрузкой. К работе и обслуживанию пресса П6324Б-01 не разрешается допускать лиц, не ознакомившихся с руководством и не прошедших проверку практических знаний и навыков по управлению агрегатом.
