Пресс механический однокривошипный КД2318
Назначение однокривошипного пресса КД2318
- Пресс однокривошипный открытый простого действия предназначен для выполнения различных операций холодной штамповки листового материала: вырубки, пробивки, неглубокой вытяжки и т.д.
- Станина пресса коробчатой формы, литая, чугунная. Станина установлена на двух стойках и имеет возможность наклона до 30° для съема штампуемых изделий или удаления отходов под их собственным весом. Стол пресса является частью станины, на котором закреплена подштамповая плита. Ползун выполнен из чугуна и имеет две призматических двусторонних направляющих и жесткий выталкиватель. Обе направляющие ползуна регулируемые. Ползун снабжен предохранителем от перегрузки в виде срезной шайбы. Величина хода ползуна регулируется поворотом эксцентриковой втулки на эксцентриковом валу привода.
- Расстояние между столом и ползуном регулируется винтом шатуна.
- В зависимости от характера выполняемых работ и от наличия средств механизации в управлении прессом предусмотрены следующие режимы работы:
- одиночный ход:
- включением кнопками (двурукое включение),
- включением педалью (опция);
- непрерывные ходы;
- толчок;
- ручной проворот.
- одиночный ход:
- С целью увеличения производительности и технологических возможностей, пресс может оснащаться правильно-подающим и разматывающим устройствами, а также пневматической подушкой или выталкивателем в столе.
- Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
Особенности пресса
- При проектировании пресса Завод ПромСтройМаш принял во внимание потребность заказчиков в увеличении штампового пространства, при этом сохранил возможность применения оснастки разработанной для советских моделей прессов с аналогичным номинальным усилием.
- Увеличенный размер стола и ползуна пресса, относительно аналогов, представленных на рынке, позволяет установить оснастку больших размеров.
- Увеличенные диапазоны регулировки хода ползуна и регулировки расстояния между столом и ползуном, позволяют настроить пресс под различные виды и высоту штампов.
Технические характеристики КД2318
| Номинальное усилие пресса, кН (тс) | 63 (6,3) |
| Ход ползуна регулируемый, мм: | 5-55 |
| Число непрерывных ходов ползуна, мин-1 | 200 |
| Наибольший ход выталкивателя в ползуне, мм | 10 |
| Размеры подштамповой плиты, мм | 380х300 |
| Размеры стола, мм | 380x300 |
| Диаметр отверстия в столе, мм | 130 |
| Размеры отверстия в столе, мм | 150x100 |
| Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм | 200 |
| Расстояние от оси ползуна до станины (вылет), мм | 160 |
| Расстояние между стойками станины в свету, мм | 150 |
| Величина регулировки расстояния между столом и ползуном, мм | 50 |
| Наибольший угол наклона станины, град. | 30 |
| Толщина подштамповой плиты, мм | 50 |
| Размеры ползуна, мм | 140x170 |
| Диаметр отверстия в ползуне под хвостовик, мм | 32 |
| Глубина отверстия в ползуне под хвостовик, мм | 55 |
| Мощность электродвигателя привода, кВт | 0,75 |
| Тип муфты | Пневматическая |
| Габаритные размеры: | |
| Длина | 650 |
| Ширина | 1100 |
| Высота | 1800 |
| Масса, кг | 700 |
УСТРОЙСТВО ПРЕССА КД2318 И ЕГО СОСТАВНЫХ ЧАСТЕЙ

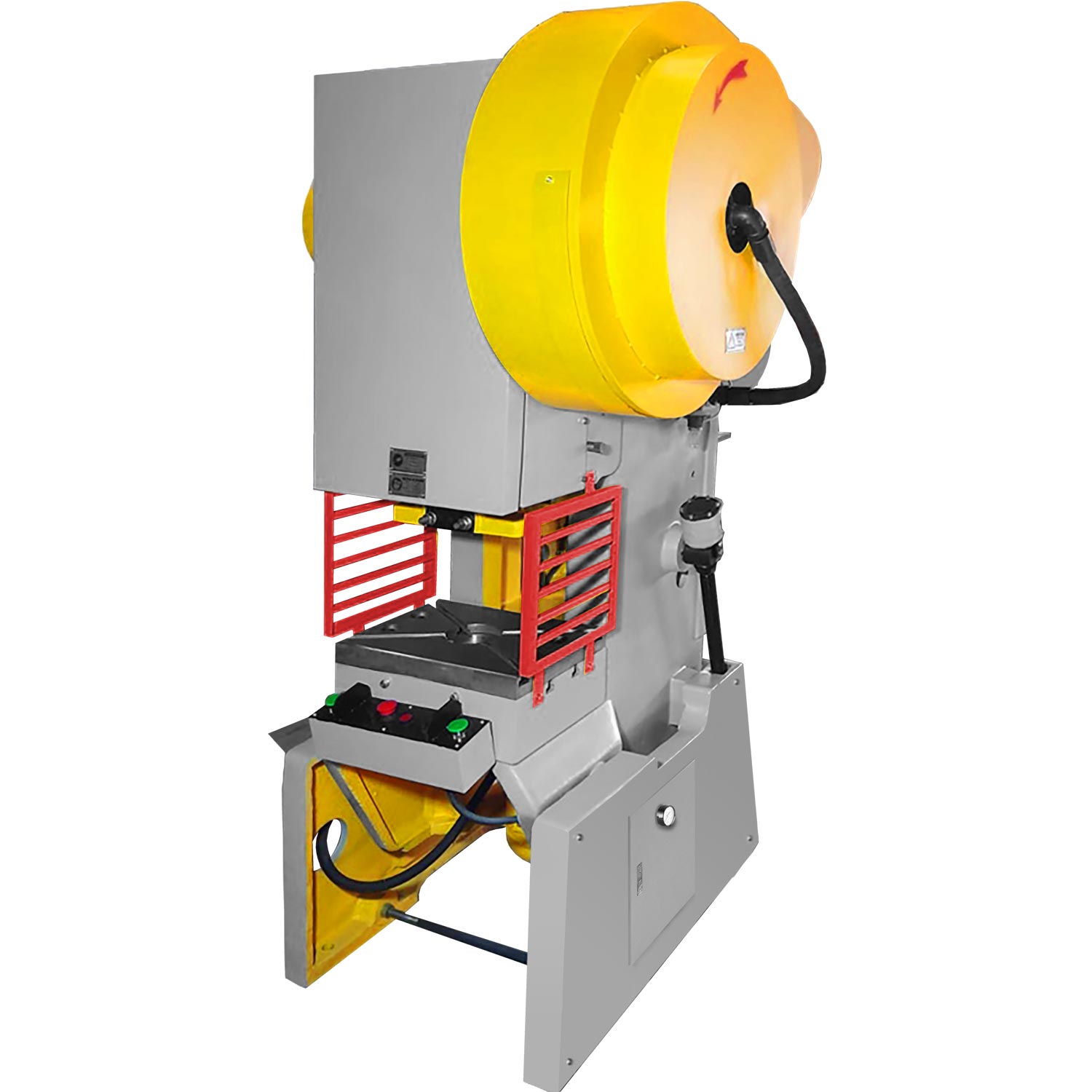

Общий вид пресса КД2318 и описание работы
- Станина
- Стол
- Плита подштамповая
- Вал эксцентриковый
- Ползун
- Ограждение привода
- Блок подготовки воздуха
- Электродвигатель
- Муфта-тормоз
- Пульт управления
- Электрошкаф
Станина (1) пресса чугунная, коробчатой формы воспринимает все усилия, возникающие при штамповке, крепится на двух стойках посредством четырех пальцев.
В верхней части станины (1) в стаканах расположены подшипники скольжения, служащие опорой для эксцентрикового вала (4). Сверху на скосе станины расположена подмоторная плита, на которой устанавливается электродвигатель (8).
Спереди на специально обработанных местах станины (1) крепятся призматические направляющие ползуна (5), которые регулируются винтами с помощью резьбового соединения.

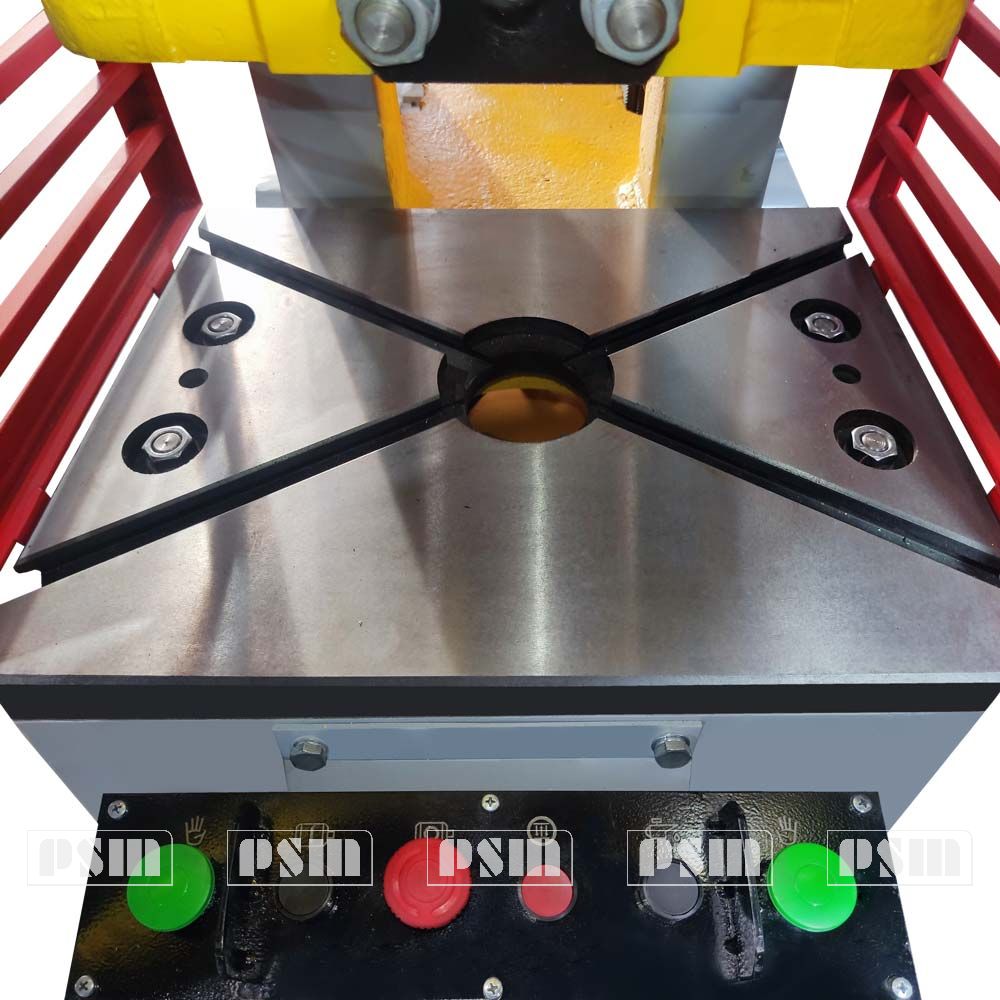

На рабочей плоскости стола (2) закреплена подштамповая плита (3).
Привод пресса осуществляется от электродвигателя (8) через клиноременную передачу на маховик и муфту-тормоз (9) к эксцентриковому валу (4).

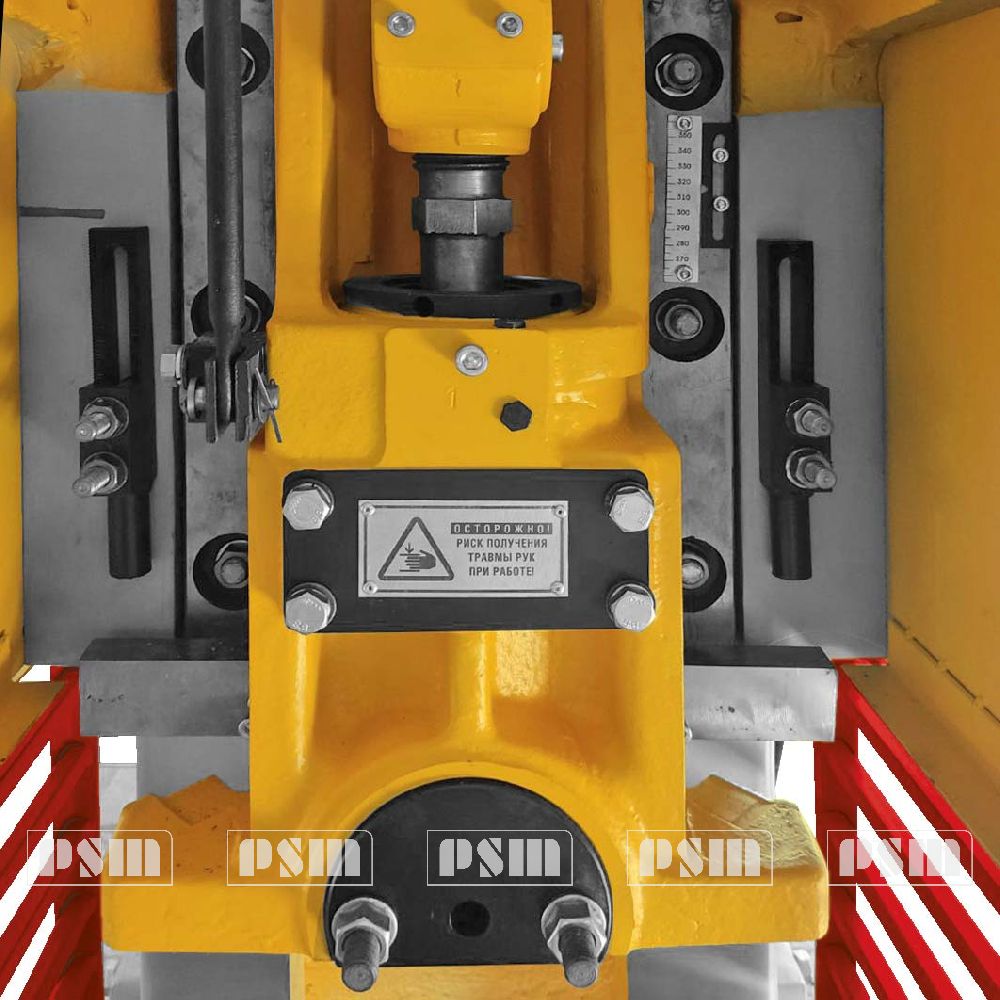

Ползун (5) является рабочим органом пресса, к которому крепится верхняя часть штампа. Ползун крепится к валу эксцентриковому (4) посредством регулировочного винта и разъемного шатуна в корпусе и крышке которого установлены бронзовые вкладыши подшипника скольжения, охватывающие эксцентриковую втулку.
Регулировка величины штампового пространства производится вращением регулировочного винта за его шестигранник, установленная величина штампового пространства фиксируется стопорными втулками которые стягиваются винтом.
Стандартная комплектация КД2318
- Пресс механически однокривошипный в сборе.
- Подштамповая плита (установлена на прессе).
- Пульт управления (установлен на прессе).

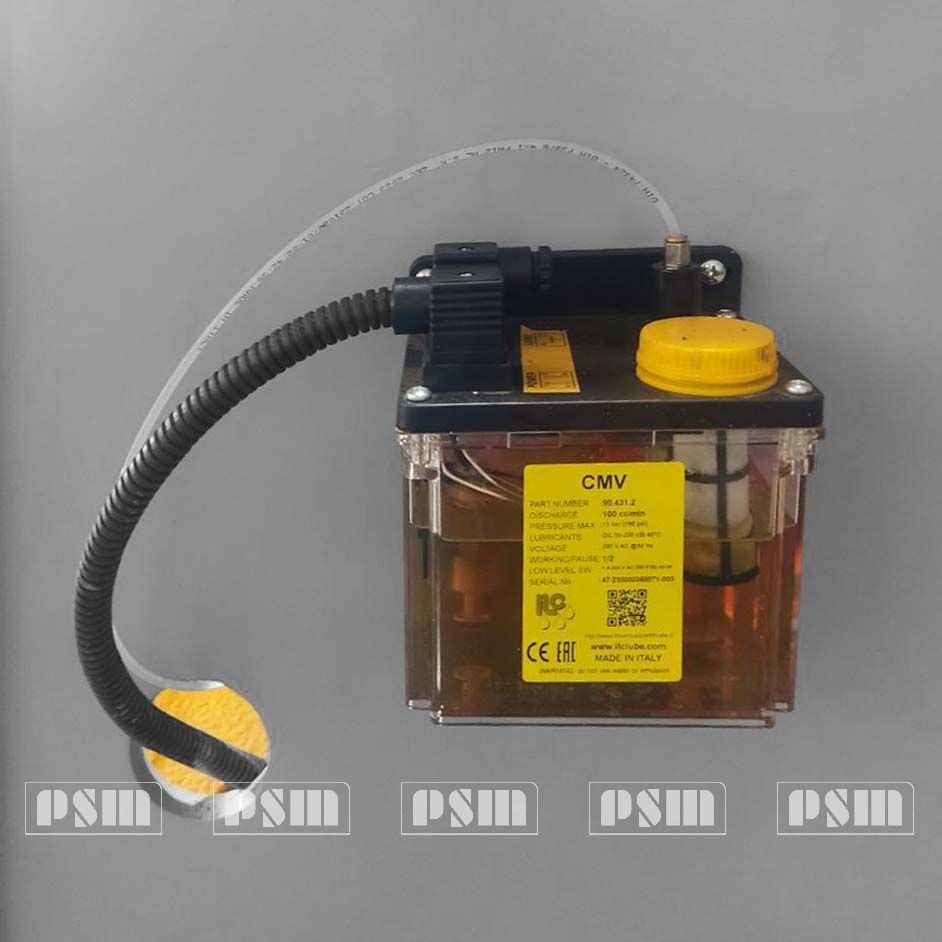

- Система импульсной смазки (установлена на прессе).
- Блок подготовки воздуха (установлен на прессе).
- Электрошкаф (установлен на прессе).
- Руководство по эксплуатации, паспорт.
- Декларация соответствия ТР ТС.
Дополнительные опции КД2318
- Педаль управления (применяется исключительно с опцией фотобарьер).
- Фотобарьер для рабочей зоны.
- Правильно-подающее и разматывающие устройства.
- Пневматическая подушка.
- Пневматический выталкиватель.
