Назначение пресса однокривошипного КД2320

Пресс однокривошипный открытый простого действия предназначен для выполнения различных операций холодной штамповки листового материала: вырубки, пробивки, неглубокой вытяжки и т.д.
Станина пресса коробчатой формы, литая, чугунная. Станина установлена на двух стойках и имеет возможность наклона до 30° для съема штампуемых изделий или удаления отходов под их собственным весом. Стол пресса является частью станины, на котором закреплена подштамповая плита. Ползун выполнен из чугуна и имеет две призматических двусторонних направляющих и жесткий выталкиватель. Обе направляющие ползуна регулируемые. Ползун снабжен предохранителем от перегрузки в виде срезной шайбы. Величина хода ползуна регулируется поворотом эксцентриковой втулки на эксцентриковом валу привода.
� асстояние между столом и ползуном регулируется винтом шатуна.
В зависимости от характера выполняемых работ и от наличия средств механизации в управлении прессом предусмотрены следующие режимы работы:
- одиночный ход:
  - включением кнопками (двурукое включение),
  - включением педалью (опция);
- непрерывные ходы;
- толчок;
- ручной проворот.
С целью увеличения производительности и технологических возможностей, пресс может оснащаться правильно-подающим и разматывающим устройствами, а также пневматической подушкой или выталкивателем в столе.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.

Особенности пресса

При проектировании пресса Завод ПромСтройМаш принял во внимание потребность заказчиков в увеличении штампового пространства, при этом сохранил возможность применения оснастки разработанной для советских моделей прессов с аналогичным номинальным усилием.
Увеличенный размер стола и ползуна пресса, относительно аналогов, представленных на рынке, позволяет установить оснастку больших размеров.
Увеличенные диапазоны регулировки хода ползуна и регулировки расстояния между столом и ползуном, позволяют настроить пресс под различные виды и высоту штампов.

Технические характеристики КД2320

Номинальное усилие пресса, кН (тс)	100 (10)
Ход ползуна, мм:	5-55
Число непрерывных ходов ползуна, мин^-1	180
Наибольший ход выталкивателя в ползуне, мм	40
Размеры стола, мм	380х300
Диаметр отверстия в столе, мм	160
Размеры отверстия в столе, мм	180х120
Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм	220
Расстояние от оси ползуна до станины (вылет), мм	180
Расстояние между стойками станины в свету, мм	220
Величина регулировки расстояния между столом и ползуном, мм	50
Наибольший угол наклона станины, град.	30
Толщина подштамповой плиты, мм	70
Размеры ползуна, мм	180х200
Диаметр отверстия в ползуне под хвостовик, мм	32
Глубина отверстия в ползуне под хвостовик, мм	60
Мощность электродвигателя привода, кВт	1,1
Тип муфты	Пневматическая
Габаритные размеры:
Длина	800
Ширина	1150
Высота	1820
Масса, кг	1200

УСТ� ОЙСТВО П� ЕССА КД2320 И ЕГО СОСТАВНЫХ ЧАСТЕЙ

Общий вид пресса КД2320 исп. 1 и описание работы

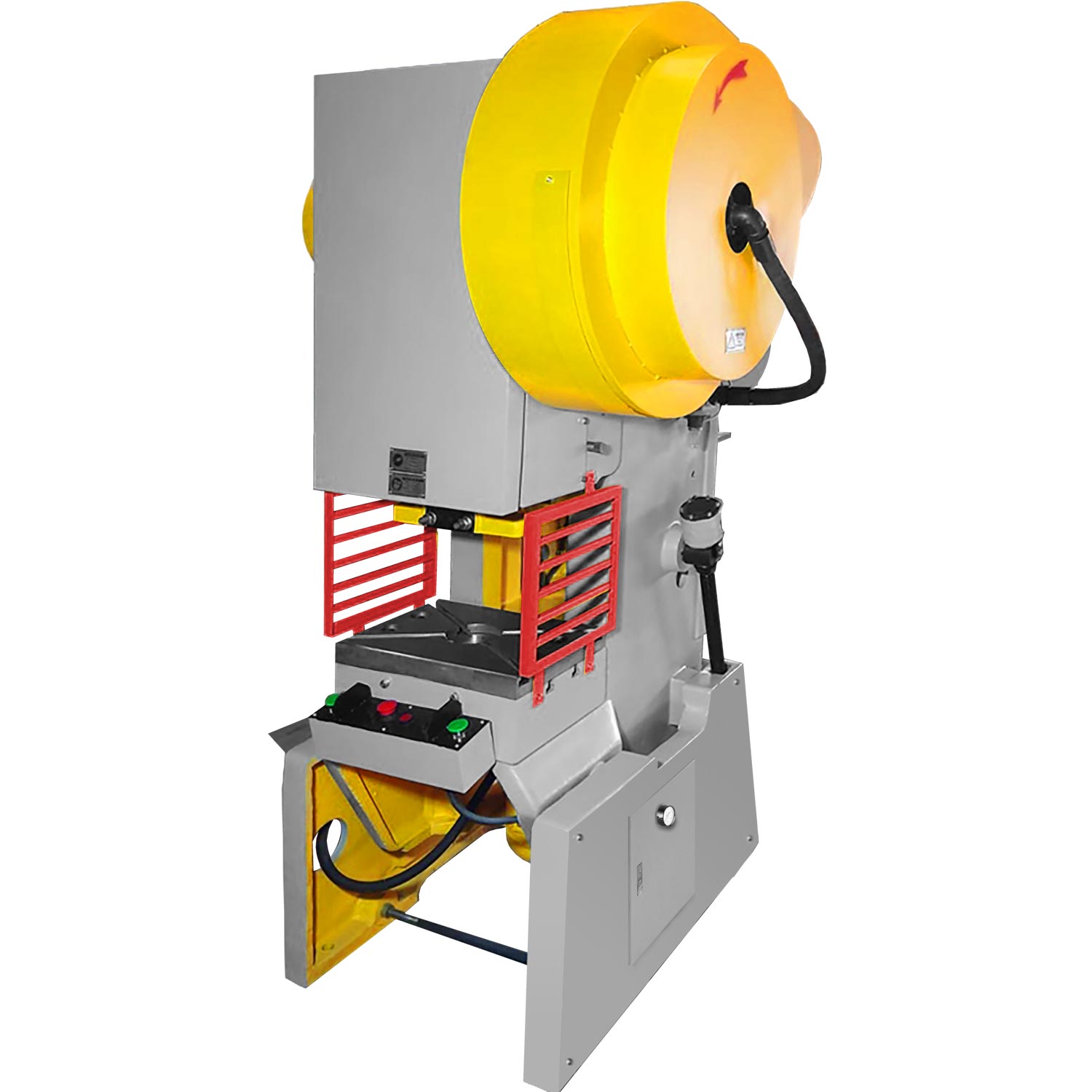

Общий вид пресса КД2320 исп. 1

Станина
Стол
Плита подштамповая
Вал эксцентриковый
Ползун
Ограждение привода
Блок подготовки воздуха
Электродвигатель
Муфта-тормоз
Пульту управления
Электрошкаф

Станина (1) пресса чугунная, коробчатой формы воспринимает все усилия, возникающие при штамповке, крепится на двух стойках посредством четырех пальцев.

В верхней части станины (1) в стаканах расположены подшипники качения, служащие опорой для эксцентрикового вала (4). Сверху на скосе станины расположена подмоторная плита, на которой устанавливается электродвигатель (8).

Спереди на специально обработанных местах станины (1) крепятся призматические направляющие ползуна (5), которые регулируются винтами с помощью резьбового соединения.

На рабочей плоскости стола (2) закреплена подштамповая плита (3).
Привод пресса осуществляется от электродвигателя (8) через клиноременную передачу на маховик и муфту-тормоз (9) к эксцентриковому валу (4).

Ползун (5) является рабочим органом пресса, к которому крепится верхняя часть штампа. Ползун крепится к валу эксцентриковому (4) посредством регулировочного винта и разъемного шатуна в корпусе и крышке которого установлены бронзовые вкладыши подшипника скольжения, охватывающие эксцентриковую втулку.

� егулировка величины штампового пространства производится вращением регулировочного винта за его шестигранник, установленная величина штампового пространства фиксируется стопорными втулками которые стягиваются винтом.

По Техническому Заданию заказчика прессы серии КД23, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Право вносить технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

Стандартная комплектация КД2320

Пресс механически однокривошипный в сборе.
Подштамповая плита (установлена на прессе).
Пульт управления (установлен на прессе).

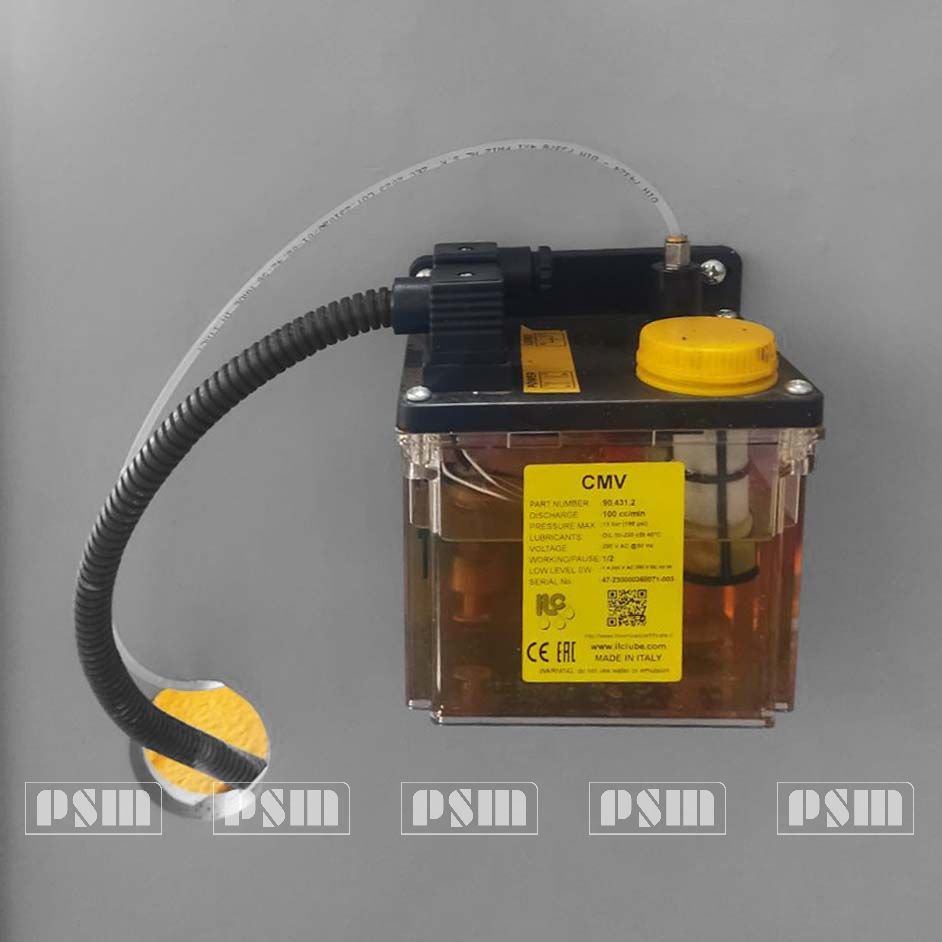

Система импульсной смазки (установлена на прессе).
Блок подготовки воздуха (установлен на прессе).
Электрошкаф (установлен на прессе).
Руководство по эксплуатации, паспорт.
Декларация соответствия ТР ТС.

Дополнительные опции КД2320

Педаль управления (применяется исключительно с опцией фотобарьер).
Фотобарьер для рабочей зоны.
Правильно-подающее и разматывающие устройства.
Пневматическая подушка.
Пневматический выталкиватель.
