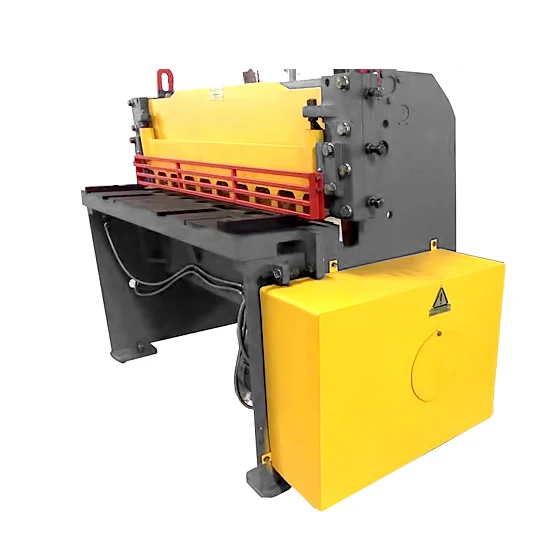

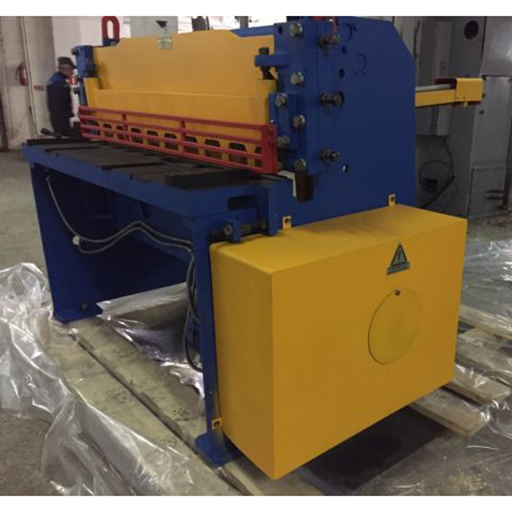

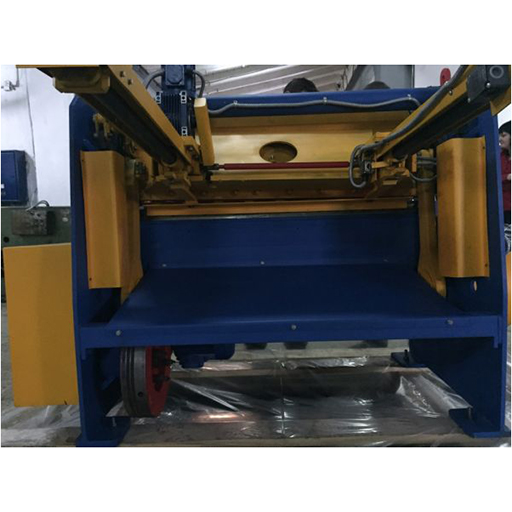

Ножницы листовые электромеханические МНГ-4Х1300 Завод ПромСтройМаш

Артикул: PSMK060040
МНГ4х1300

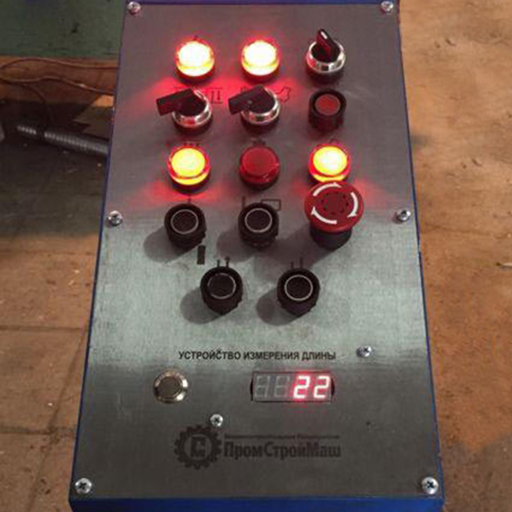

Пульт управления гильотинных ножниц МНГ4х1300
МНГ4х1300

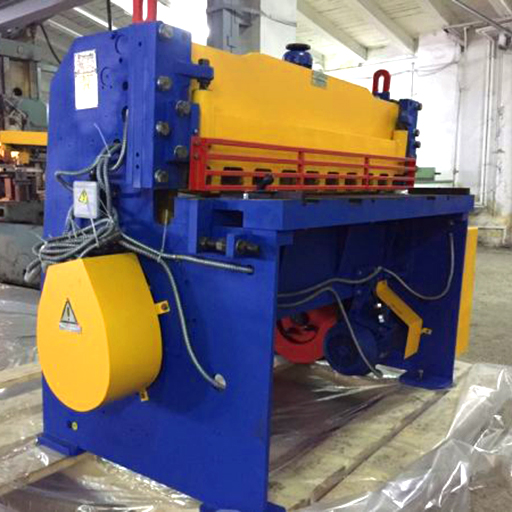

Ножницы МНГ4х1300
МНГ4х1300

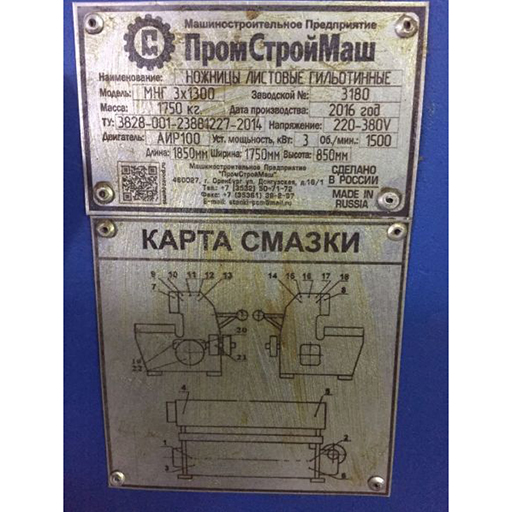

Маркировка ножниц гильотинных МНГ4х1300
МНГ4х1300
Пульт управления гильотинных ножниц МНГ4х1300
МНГ4х1300

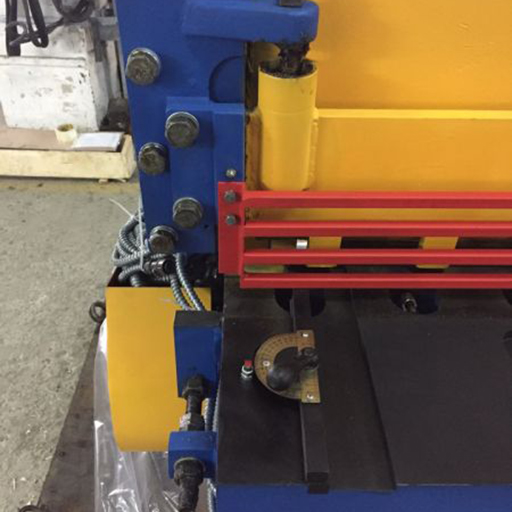

Ножницы МНГ4х1300
МНГ4х1300
Маркировка ножниц гильотинных МНГ4х1300
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Технические характеристики МНГ4х1300

Длина листа отрезанного с упором, мм750
Частота ходов ножа, мин-1: при резке наибольших размеров разрезаемого металла65
Угол наклона подвижного ножа, 1
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 860
Мощность электродвигателя, кВт3
Длина1850
Ширина1750
Масса, кг1750

Гильотинные листовые ножницы модели МНГ4х1300, предназначены для резки листового материала с пределом прочности δв ≤500 МПа. Поперечная резка листа, толщина и ширина которого соответствует технической характеристике ножниц, производится за один ход ножа, продольная резка производится рядом повторных резов при продвижении листа вдоль линии реза. При этом длина листа ограничена длиной упора, а ширина отрезаемой полосы определяется величиной вылета станины.

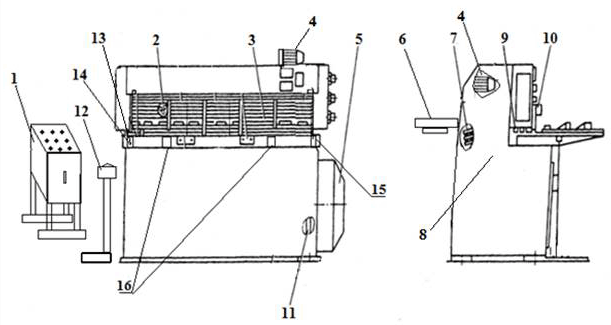

Основные части ножниц гильотинных МНГ4х1300

Основные части ножниц гильотинных МНГ4х1300

  1. Пульт управления
  2. Освещение линии реза
  3. Система прижима листа
  4. Мотор-редуктор червячный
  5. Ограждение привода
  6. Задний упор
  7. Уравновешиватель
  8. Станина
  9. Ножевая балка
  10. Модуль безопасности
  11. Привод
  12. Ножная педаль с клавишей аварийного останова
  13. Упор стопорный
  14. Угловая линейка 0-1800
  15. Боковой упор
  16. Боковые направляющие с Т-образным слотом

Комплект поставки ножниц гильотинных листовых МНГ4х1300

  • МНГ4х1300-00-001 Ножницы в сборе.
  • МНГ4х1300-00-001РЭ Ножницы гильотинные МНГ4х1300.Руководство по эксплуатации

Также в комплект поставки МНГ4х1300 входит:

Комплект ножей

3

1 к-т установлен на ножницах

Боковые направляющие с Т-образным слотом для выравнивания листа

2

Установлены на столе

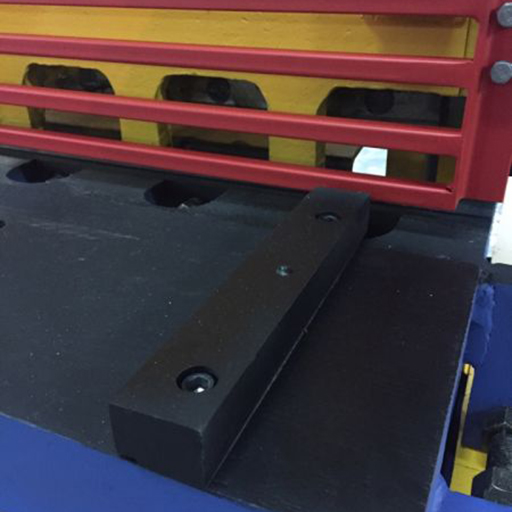

Упор стопорный

1

Установлен на столе

Задний упор 750мм с NC-контроллером

1

Установлен на ножницах

Переключатель единичного и постоянного хода

1

На пульте управления

Система прижима листа

Установлена на ножницах

Ножная педаль с клавишей аварийного останова

1

Закреплена на столе

(транспортировочное положение)

Модуль безопасности

1

Установлен на станине

Угловая линейка 0-1800

1

Установлена на столе

Устройство и принцип работы ножниц гильотинных МНГ4х1300

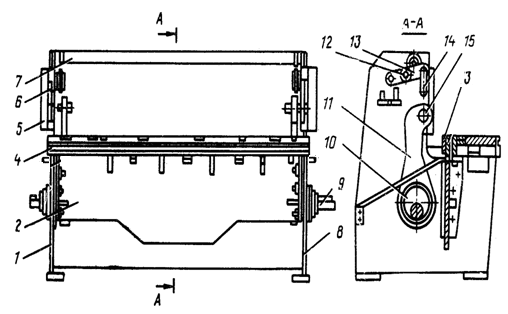

Станина ножниц гильотинных МНГ4х1300

Станина ножниц гильотинных МНГ4х1300

Станина МНГ4х1300 является базовой сборочной единицей, на которой крепятся все остальные сборочные единицы ножниц. Станина имеет сборно-сварную конструкцию и состоит из двух стоек 1 и 8, которые соединены между собой траверсой 2 и стяжкой 7.

На стойки и траверсу опирается стол 4, к которому с помощью винтов крепятся нижние ножи 3. Затягивание гаек на винтах, крепящих ножи, производится через окна в столе.

Регулировка зазора между ножами ножевой балки ножниц МНГ4х1300 и стола осуществляется перемещением стола 4 с помощью установочных болтов, расположенных с обеих сторон стола. Направляющие 5 стоек имеют прикрепленные к ним накладные пластины 6.

В сборочную единицу „Станина" входит также эксцентриковый вал 9 с насажденными на нем эксцентриками 10 и шатунами 11. С помощью осей 15 шатуны соединяются с ножевой балкой.

С внутренних сторон стоек 1 и 8 на осях 12 установлены рычаги 13, соединенные с ножевой балкой (серьгами14) с одной стороны и с уравновешивателями – с другой.

Привод ножниц МНГ4х1300

Привод ножниц ножниц МНГ4х1300

Привод ножниц МНГ4х1300 осуществляется от электродвигателя 2, установленного на плите 1, через клиноременную передачу 3 на маховик 4.

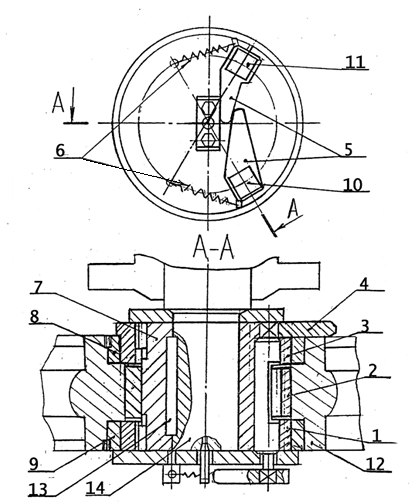

Муфта включения ножниц гильотинных МНГ4х1300

Муфта включения ножниц гильотинных МНГ4х1300

Конструкция муфты включения с поворотной шпонкой показана на рисунке 4.

Муфта включения ножниц гильотинных МНГ4х1300 при помощи втулки 2 жестко крепится в ступице колеса 12. При отключенном электромагните втулка 2 свободно вращается с колесом 12, не входя в зацепление с втулкой 7, заклиненной относительно вала 14, шпонкой 13. Втулки 8 и 9 являются подшипниками скольжения.

При включении электромагнита хвостовик 4, расположенный на правом конце шпонки 10, освобождается от упора электромагнита, и пружины 6 приводят в действие рычаги 5. Рычаги 5 поворачивают рабочую 10 и запорную 11 шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок 7 и 2, жестко связывают их между собой. От колеса 12 через втулки 1, 2, 3 вращение передается втулке 7, от нее через шпонку 13, вращение передается на вал 14. Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку 10 и, одновременно, через рычаги 5 запорную шпонку 11, муфта отключается.

В режиме холостого хода зубчатое колесо свободно вращается на паре подшипников скольжения 8 и 9.

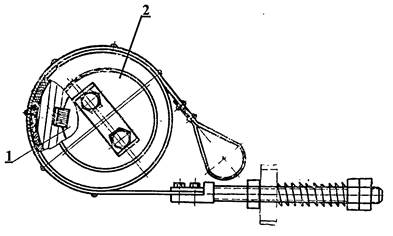

Тормоз гильотины МНГ4х1300

 Тормоз гильотины МНГ4х1300

На правом конце коленчатого вала насажен тормоз периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива 2 по отношению к оси коленчатого вала 1. Торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

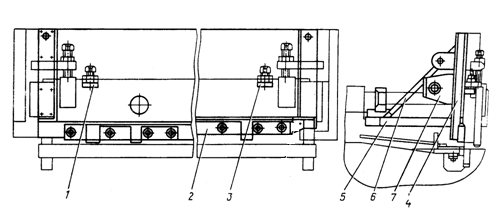

Ножевая балка ножниц гильотинных МНГ4х1300

Ножевая балка ножниц  гильотинных МНГ4х1300

Представляет собой жесткую конструкцию сварного типа, состоящую из вертикального листа 4, горизонтального листа 5 и наклонного листа 6. С проушиной 7, приваренной к листу 4, соединяется шатун станины, благодаря чему, балка совершает возвратно-поступательное движение.

В нижней части ножевой балки имеется паз, в котором крепятся ножи 2.

Ножевая балка имеет два выступа 1 и 3, с помощью которых при возврате в верхнее исходное положение ножевая балка приподнимает прижимную балку.

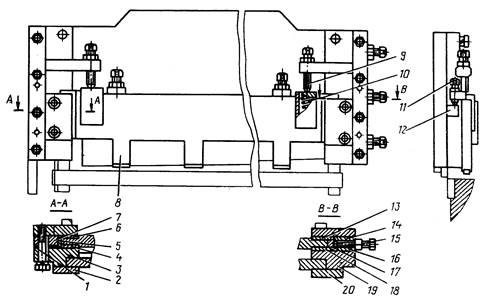

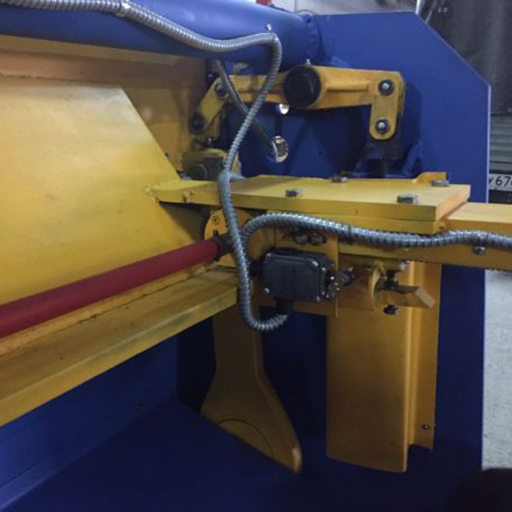

Система прижима листа ножниц гильотинных МНГ4х1300

Система прижима листа ножниц  гильотинных МНГ4х1300

Система прижима листа 8 имеет выступы и скользит в пазах, образованных направляющими 3, 19 и планками 2, 20. Ножевая балка скользит в пазах, образованных накладками 4, 5, 6, 13, 18 и планкой 17.

Крепление направляющих 3 и 19 к станине осуществляется через приставки 7 и 14.

Зазор в направляющих ножевой балки регулируется подгонкой компенсационных прокладок 1и 16.

Боковой зазор в направляющих ножевой балки регулируется перемещением планки 17 винтами 15.

Прижимная балка 8 взаимодействует с ножевой балкой. Высота прижимной балки над столом в верхнем положении регулируется винтами 11, которые упираются в выступы 12 ножевой балки.

При совершении рабочего хода происходит одновременное опускание ножевой и прижимной балок. Прижим листа осуществляется за счет силы сжатия пружин 10 и собственного веса балки 8, причем сила сжатия пружин регулируется винтами 9.

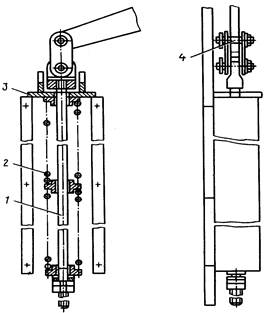

Уравновешиватели ножниц гильотинных МНГ4х1300

Уравновешиватели ножниц  гильотинных МНГ4х1300

На внутренних сторонах обеих стоек станины установлены уравновешиватели (рис. 8). Штоки 1 уравновешивателей с помощью осей 4 связаны с рычагами станины. При опускании ножевой балки шток 1 поднимается вверх и сжимает пружину 2, которая опирается на кронштейн 3 станины. Пружина 2 смонтирована с предварительным сжатием, поэтому даже в случае разладки тормоза ножевая балка удерживается в верхнем положении. Кроме того, за счет постоянно направленного усилия пружин все зазоры в сочленениях подвижных частей цепи «эксцентриковый вал — шатуны — ножевая балка — уравновешиватели» выбираются в одну сторону, что обеспечивает плавную работу ножниц. Поскольку действие уравновешивателей на ножевую балку направлено под углом 1500 к вертикали, ножевая балка постоянно прижата к направляющим станины, что обеспечивает постоянство зазора между ножами. 14

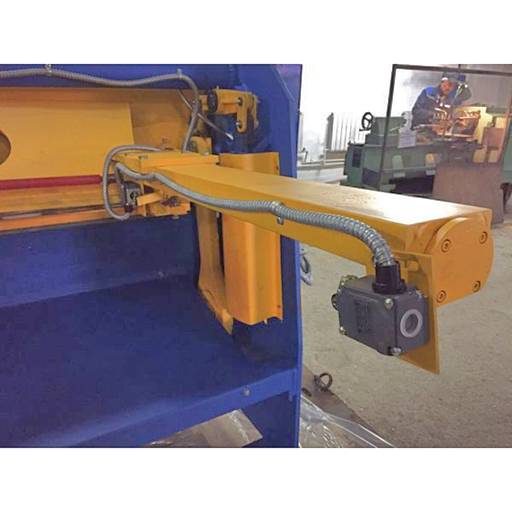

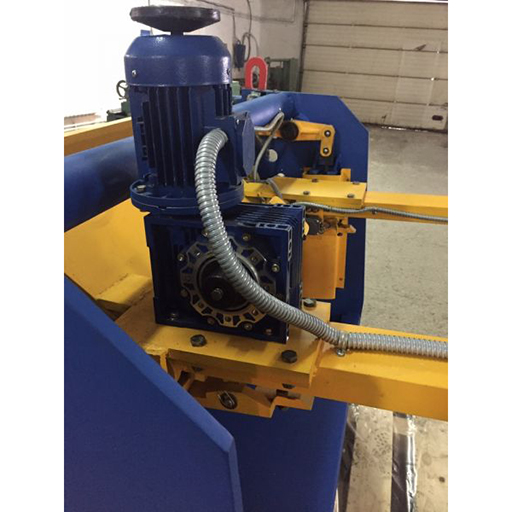

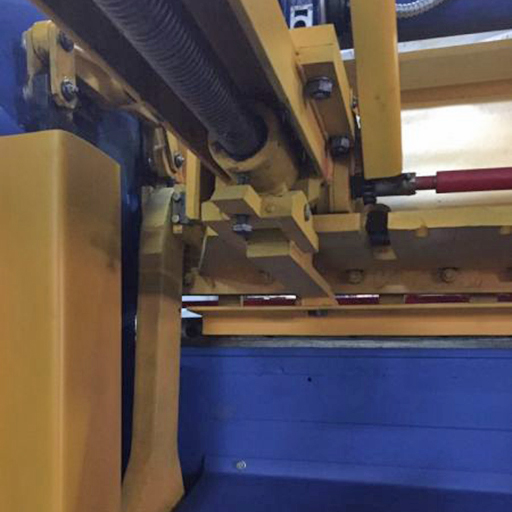

Задний упор гильотины МНГ4х1300

Задний упор длиной 750 мм с NC-контроллером установлен под плоскостью ребра жесткости ножевой балки. Он состоит из двух кронштейнов, прикрепленных четырьмя болтами к ребру балки. В кронштейнах на подшипниках качения установлены ходовые винты, по ним перемещаются ползушки, в которых расположены гайки, свинченные с винтами. За счет перемещения одной из гаек в осевом направлении регулируются зазоры в винтовой паре. Ходовые винты кинематически соединены между собой посредством промежуточного вала и конических шестерен, что обеспечивает их синхронное вращение. Так же кинематическая цепь включает в себя мотор-редуктор М2, цепной передачей связанный с быстроходным валом червячного редуктора.

Модуль безопасности гильотины МНГ4х1300

На внешних сторонах стоек ножниц крепятся ограждения привода и тормоза. Ограждения обеспечивают безопасность работы на ножницах и улучшают их внешний вид. На зону реза и прижима, с лицевой стороны, установлен модуль безопасности.

Подготовка ножниц МНГ4х1300 к первоначальному пуску и первоначальный пуск

  1. Перед первоначальным пуском ножниц необходимо:
  2. заземлить ножницы,
  3. подключив их к общей цеховой системе заземления;
  4. подключить ножницы к электросети, проверив соответствие напряжения сети электрооборудованию ножниц;
  5. выполнить все указания, изложенные в подразделах „Система смазки", и «Электрооборудование» и относящиеся к пуску ножниц;
  6. проверить затяжку всех болтов, винтов и гаек, их стопорение, правильность крепления ножей, удалить с ножниц все посторонние предметы.
  7. Ознакомившись с расположением и назначением органов управления, следует проверить на холостом ходу плавность хода ножевой балки, работу электрооборудования
  8. Убедившись в нормальной работе всех механизмов ножниц, можно приступать к настройке ножниц для работы.

Меры безопасности при работе на гильотинных ножницах ножниц МНГ4х1300

Перед началом работы на ножницах необходимо:

  • проверить готовность ножниц к работе;
  • проверить наличие смазки;
  • проверить наличие всех ограждений;
  • проверить наличие заземления;
  • сделать несколько холостых ходов и убедиться в исправной работе ножниц.

По Техническому Заданию заказчика ножницы модели МНГ4х1300 могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножницы, завод-изготовитель оставляет за собой.
