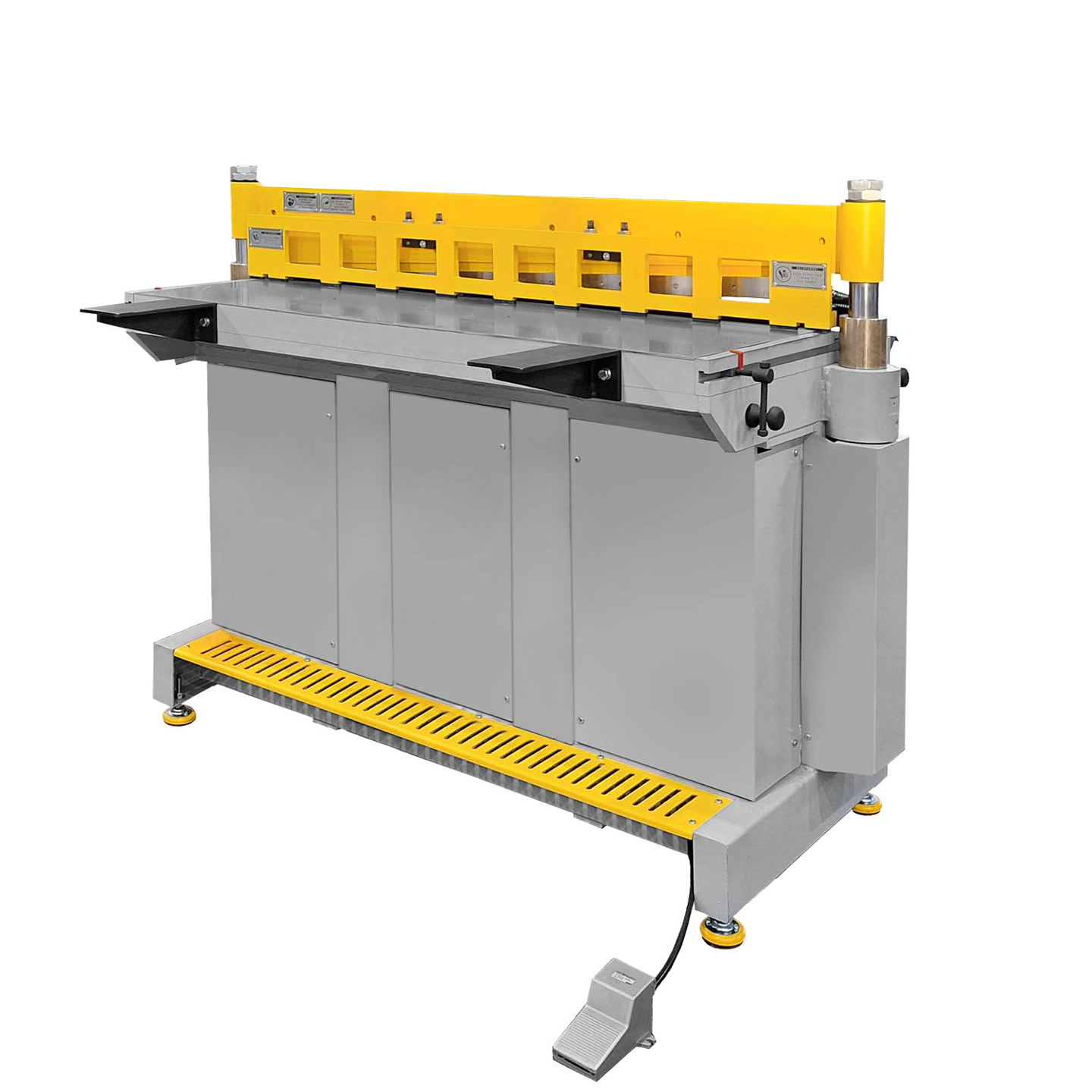

Ножницы гильотинные пневматические НГ1300/4МП
Ширина/Толщина разрезаемых листов, мм 1300/4.0
Назначение оборудования
Назначение ножниц гильотинных пневматических НГ1300/4МП
Гильотинные ножницы с пневматическим приводом модели НГ1300/4МП рассчитаны на максимальную длину реза 1300 мм и толщину листа до 4 мм. Оборудование используется для продольной и поперечной резки листов из низкоуглеродистой, углеродистой, легированной и нержавеющей стали без повреждения поверхности. Для функционирования необходим подвод сжатого воздуха под давлением.
Конструктивные особенности:

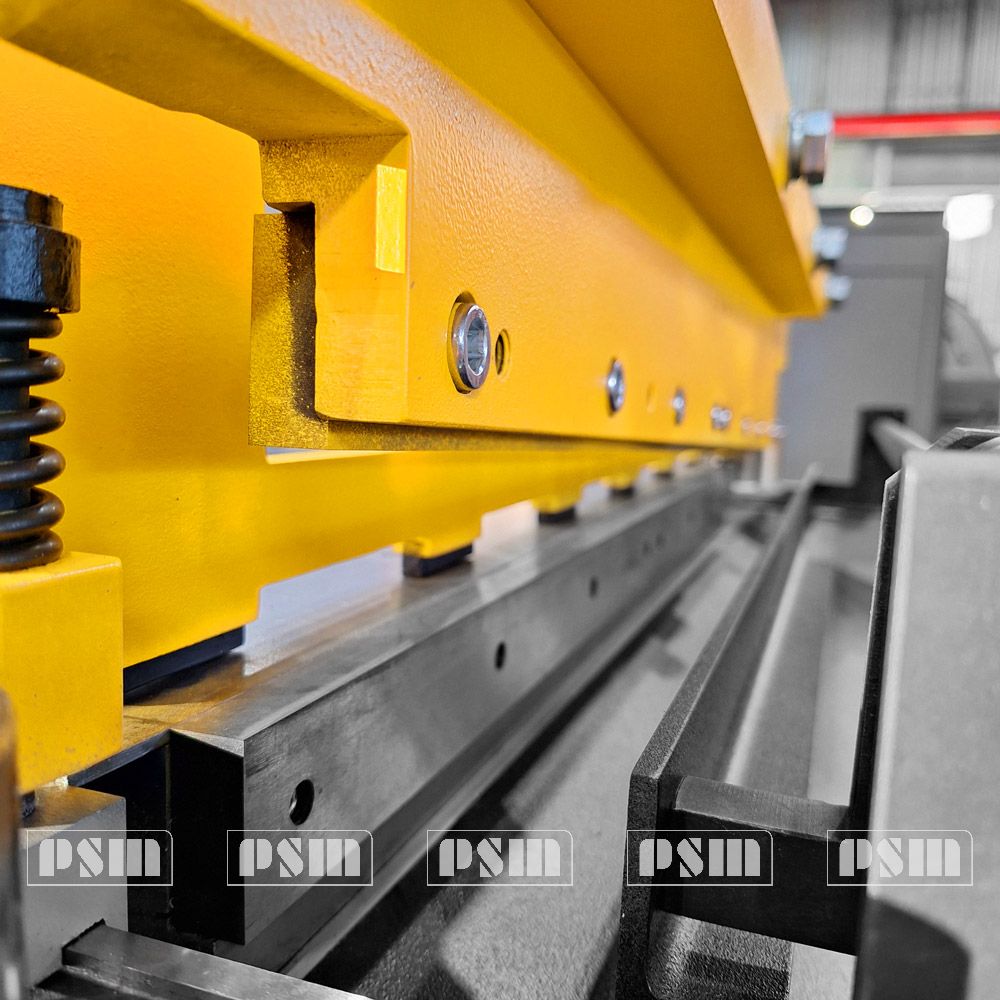

- Четырёхгранная заточка ножей повышает срок службы: при затуплении одной грани нож поворачивается следующей гранью.
- Ножи сделаны съёмными, что облегчает их последующую перешлифовку.

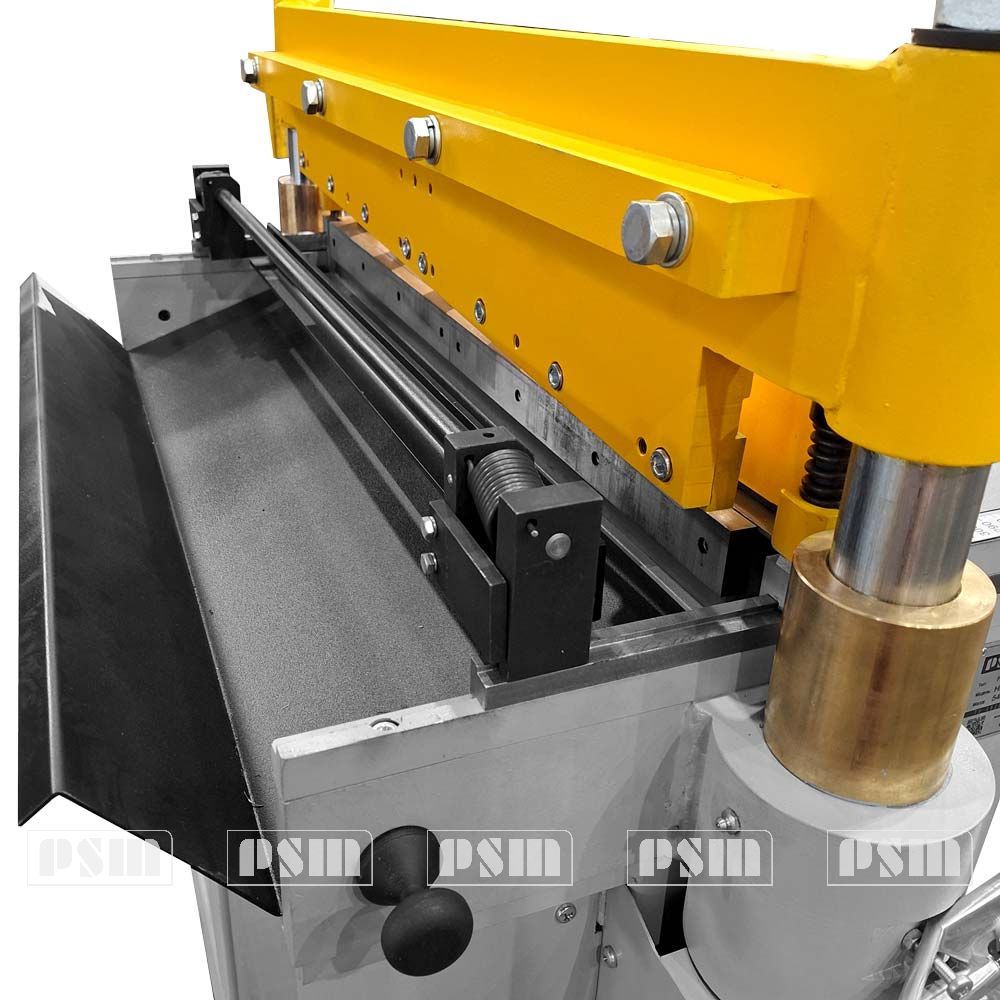

- Ориентация листа происходит по заднему упору.

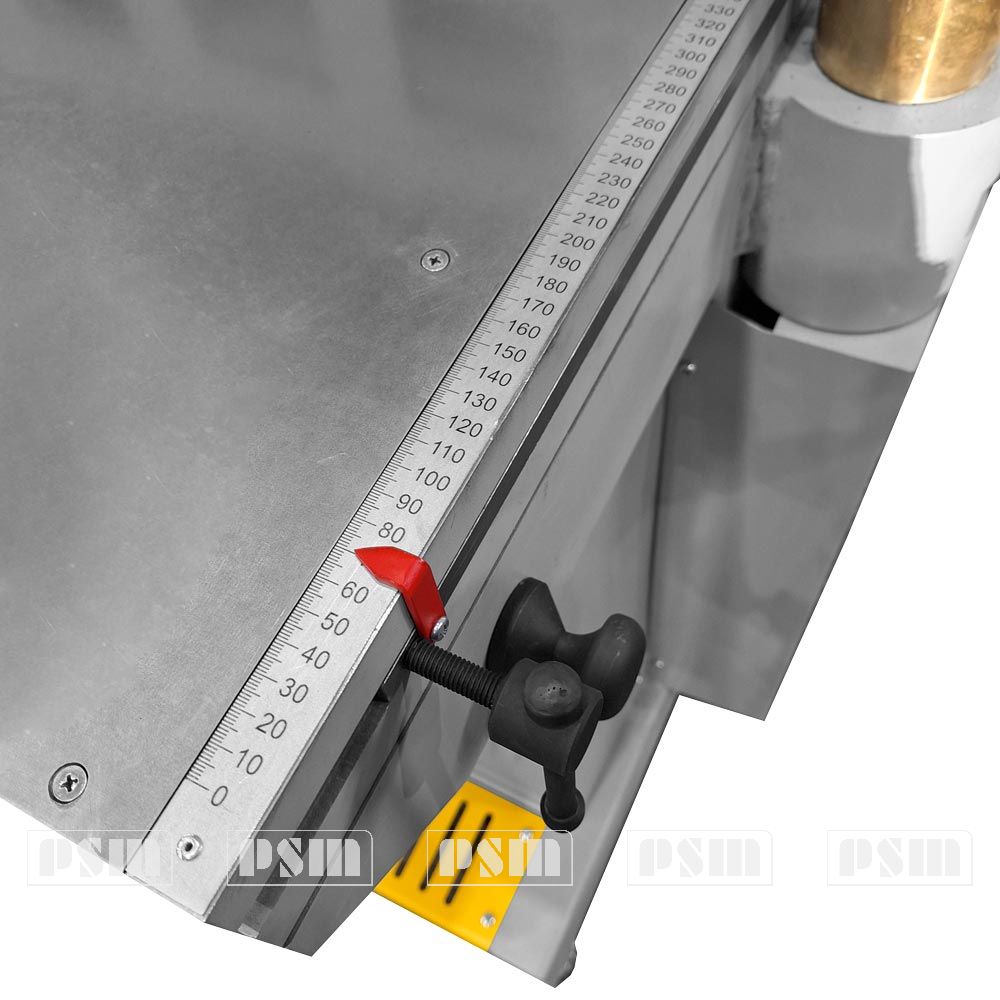

- Быстрая перенастройка длины отрезаемой полки осуществляется подвижным упором по линейке.
- Предварительный прижим листа гарантирует аккуратность реза.
- В прижиме есть «окна» для резки по предварительной разметке (прижим демонтируемый).
- Зазор между верхним и нижним ножами регулируется, что даёт возможность обрабатывать листы разной толщины из различных материалов.
Климатическое исполнение — УХЛ, категория 4 по ГОСТ 15150.
По Техническому Заданию заказчика у ножниц модели НГ могут измениться габаритные размеры и масса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.
Технические характеристики НГ1300/4МП
| Максимальная толщина разрезаемых листов (сталь σв <400 MПa), мм | 4 |
|---|---|
| Ширина разрезаемых листов, мм | 1300 |
| Управление | пневматическое |
| Расход сжатого воздуха за одно включение, л | 37 |
| Длина | 1740 |
| Ширина | 880 |
| Высота | 1430 |
| Масса, кг | 710 |
| Давление воздуха в сети, МПа | 0,65 |
Базовая комплектация
- Ножницы НГ1300/4МП пневматические в сборе
с пневматическим краном управления; - Выносная педаль управления;
- Боковой упор для резки под прямым углом;
- Заднее ограждение для сбора заготовок;
- Комплект ЗИП;
- Руководство по эксплуатации. Паспорт;
- Декларация соответствия
Дополнительные опции

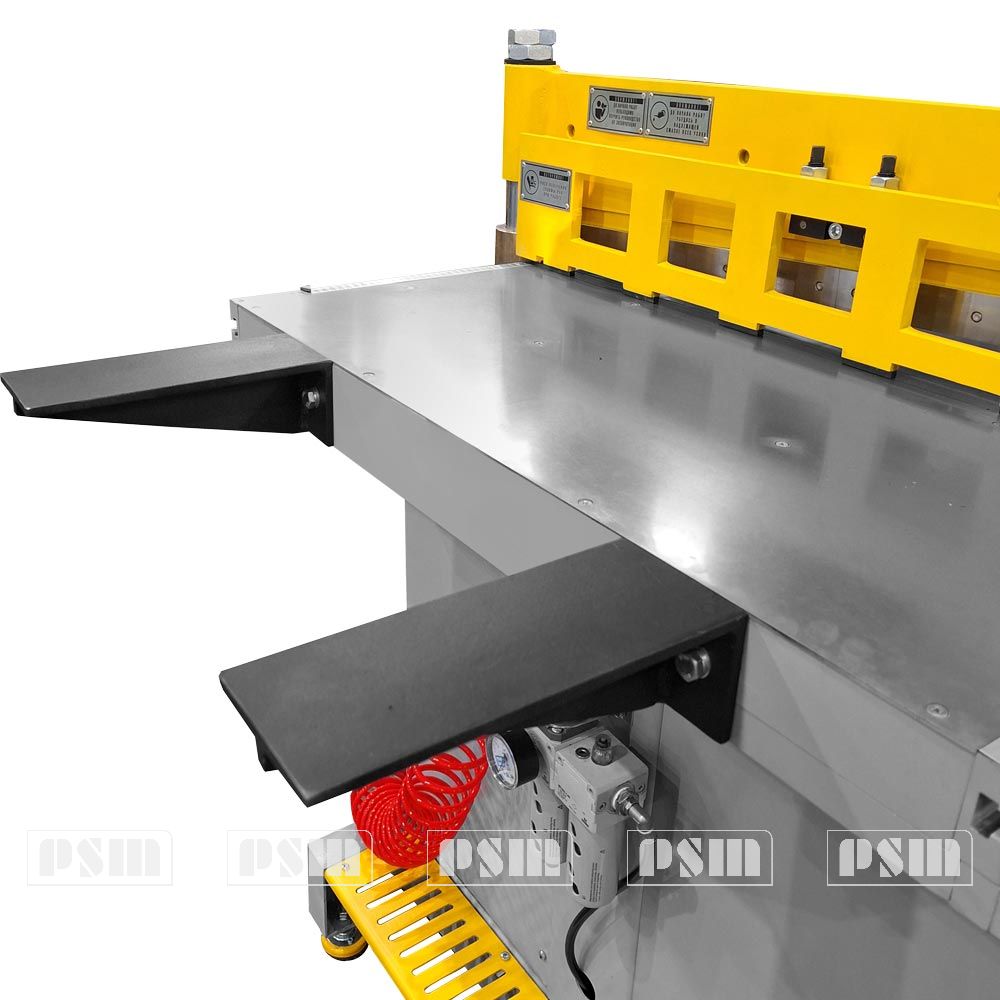

- Передние удлинители стола;
- Резиновые накладки для уменьшения

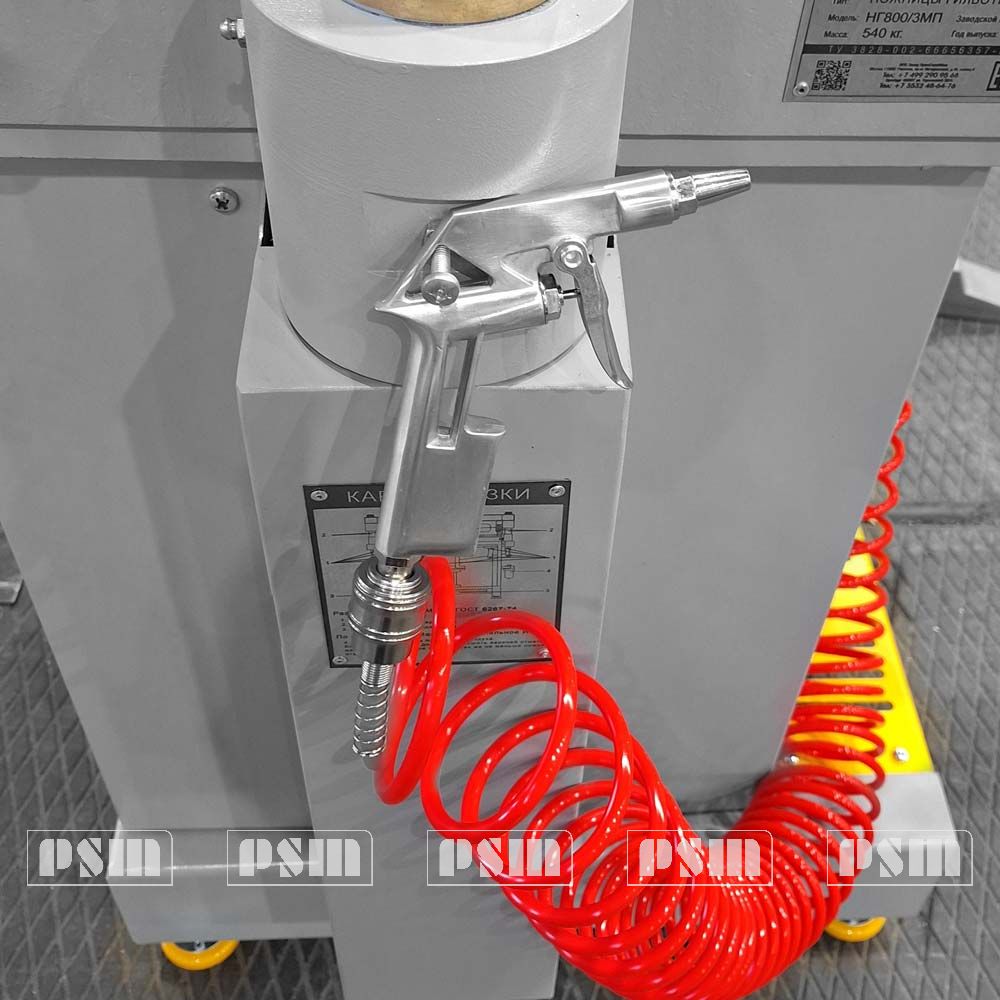

деформации листа при резке; - Устройство обдува стола;
- Рольганг неприводной
