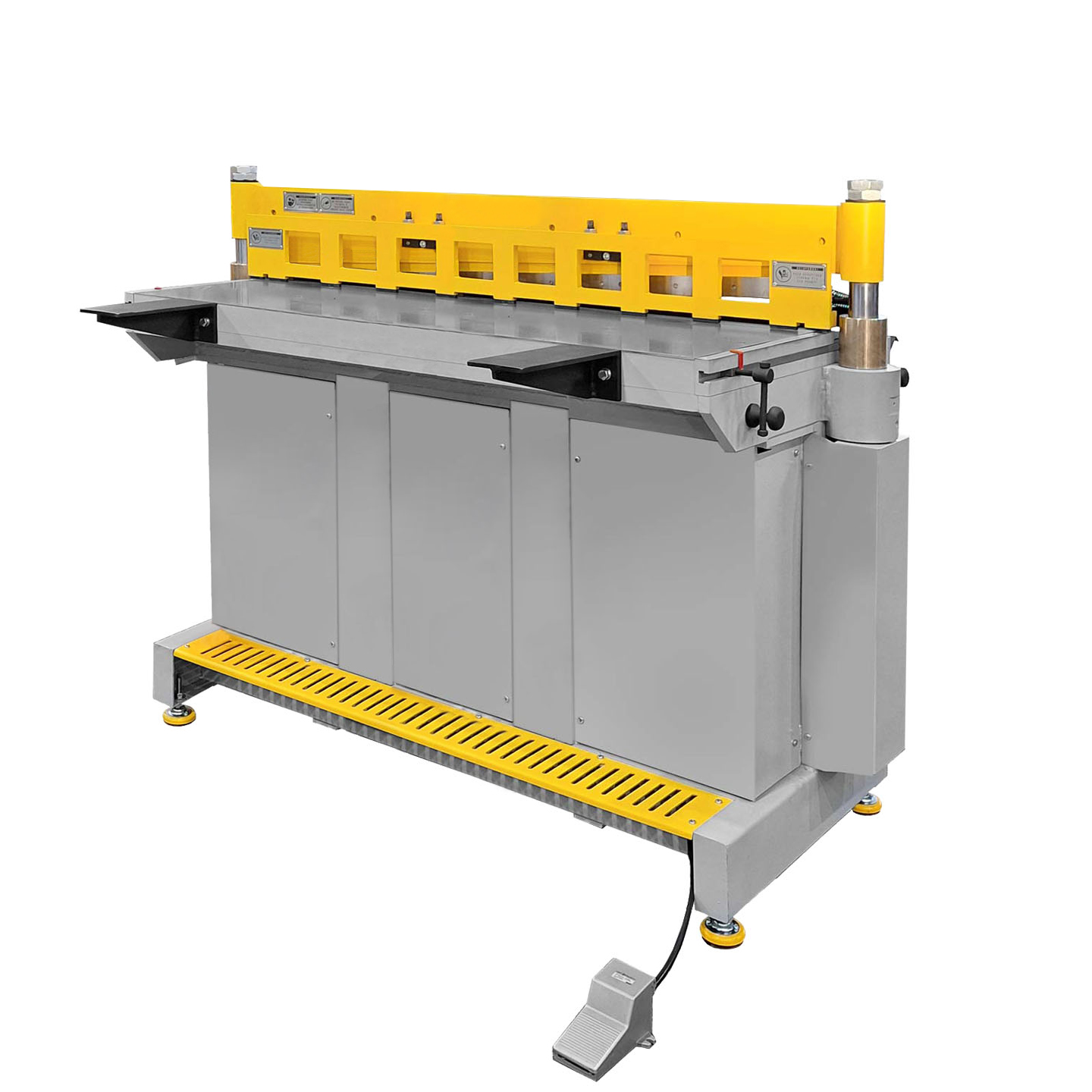

Ножницы гильотинные пневматические НГ1600/3МП
Ширина/Толщина разрезаемых листов, мм 1600/3.0
Назначение оборудования
Назначение ножниц гильотинных пневматических НГ1600/3МП

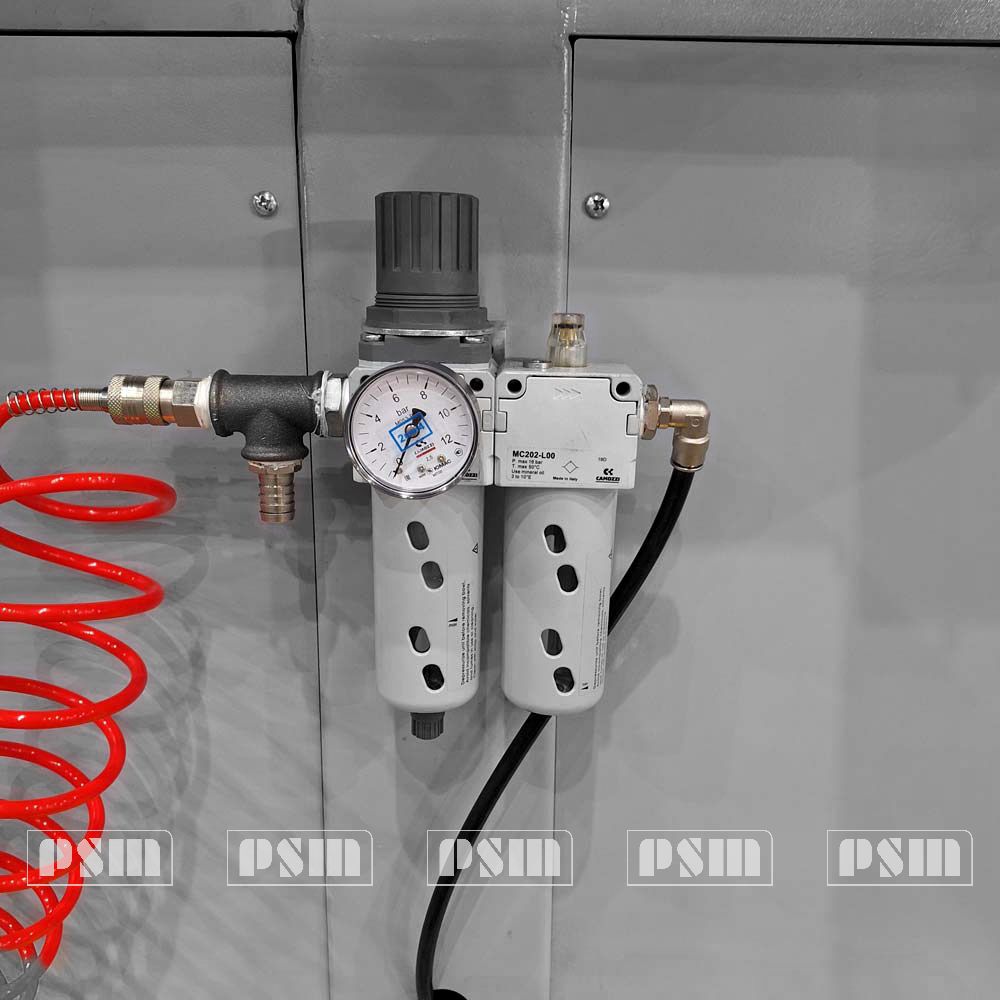

Пневматические гильотинные ножницы модели НГ1600/3МП предназначены для раскроя стальных листов толщиной до 3 мм без дефектов поверхности. Максимальная длина реза составляет 1600 мм. Для эксплуатации требуется подключение к сети сжатого воздуха.
Конструктивные особенности:

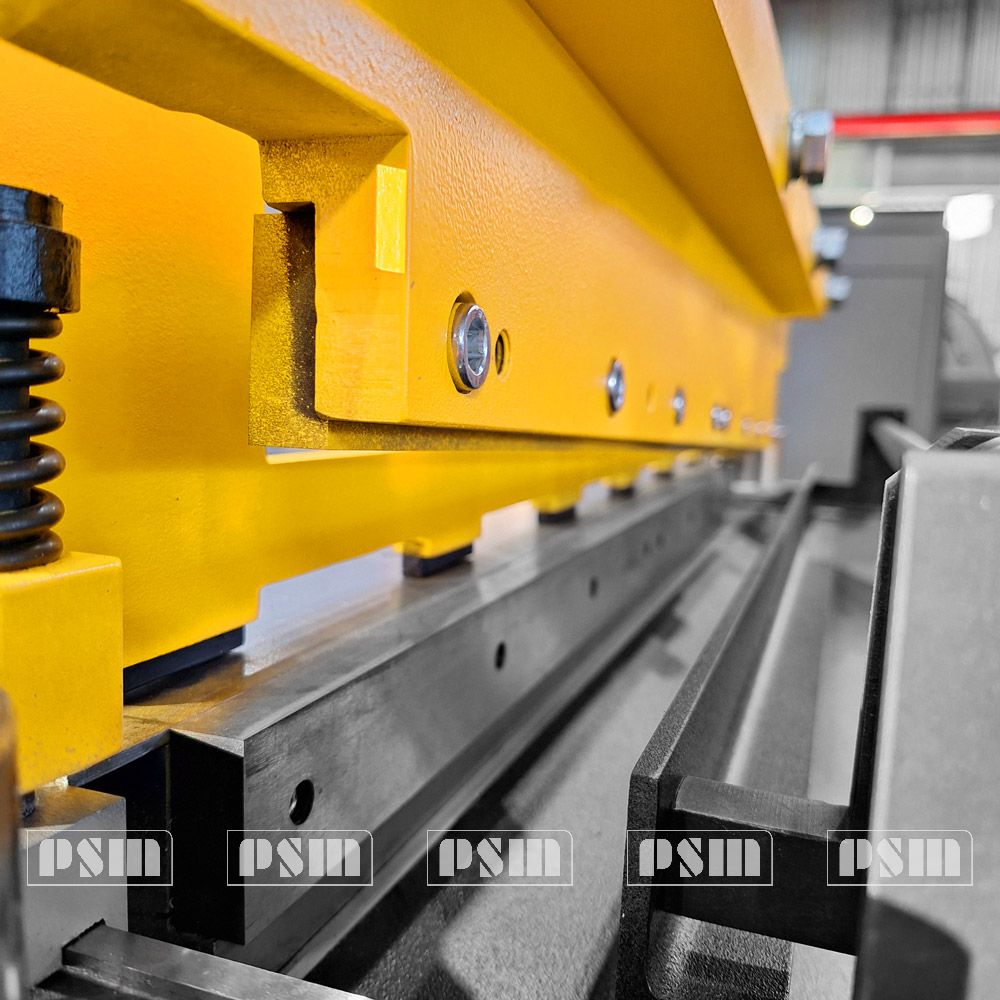

- Четырёхгранная заточка ножей увеличивает ресурс: после износа одной грани нож переставляется новой гранью.
- Ножи выполнены разъёмными, что упрощает их последующую перешлифовку.
- Позиционирование заготовки — по заднему упору.

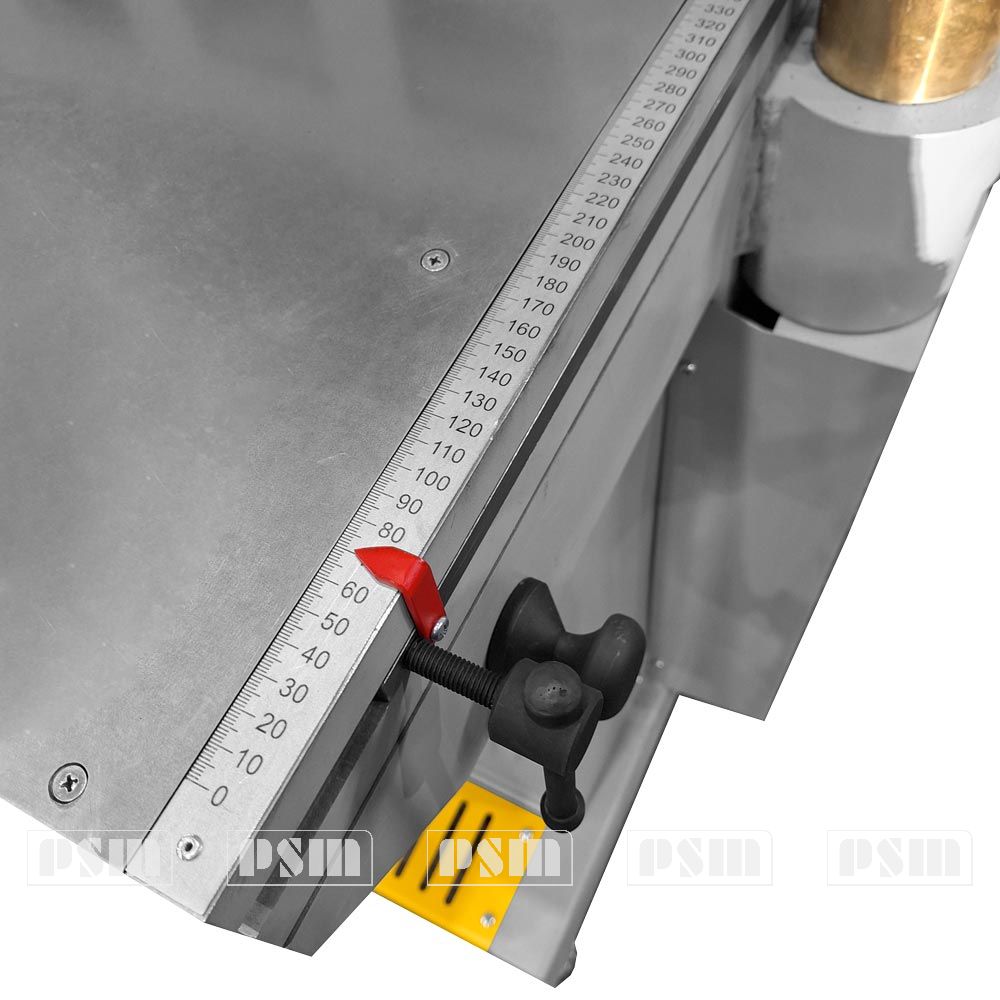

- Быстрая переналадка длины отрезаемой полки производится подвижным упором по линейке.

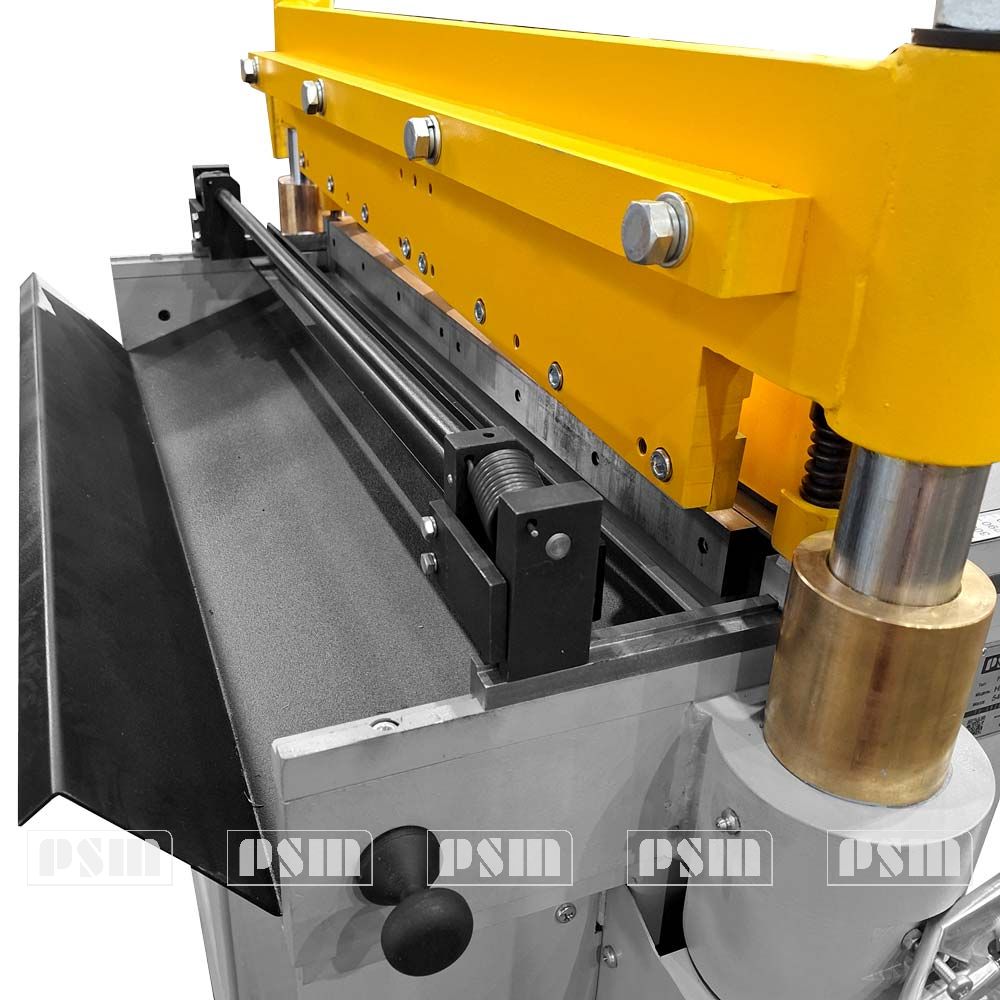

- Предварительная фиксация листа прижимом обеспечивает качественный рез.
- Прижим съёмный, имеет «окна» для реза по разметке.
- Регулируемый зазор между верхним и нижним ножами позволяет работать с листами разной толщины и из различных металлов.
Базовое климатическое исполнение УХЛ4 согласно ГОСТ 15150.
По Техническому Заданию заказчика у ножниц модели НГ могут измениться габаритные размеры и масса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.
Технические характеристики НГ1600/3МП
| Толщина разрезаемых листов с временным сопротивлением σвр=450-500 МПа, мм | 2 |
|---|---|
| Максимальная толщина разрезаемых листов (сталь σв <400 MПa), мм | 3 |
| Максимальная толщина разрезаемых листов (алюминий), мм | 4 |
| Ширина разрезаемых листов, мм | 1600 |
| Управление | пневматическое |
| Расход сжатого воздуха за одно включение, л | 28 |
| Длина | 1950 |
| Ширина | 880 |
| Высота | 1430 |
| Масса, кг | 770 |
| Давление воздуха в сети, МПа | 0,65 |
Базовая комплектация
- Ножницы НГ1600/3МП пневматические в сборе
с пневматическим краном управления; - Выносная педаль управления;
- Боковой упор для резки под прямым углом;
- Заднее ограждение для сбора заготовок;
- Комплект ЗИП;
- Руководство по эксплуатации. Паспорт;
- Декларация соответствия
Дополнительные опции

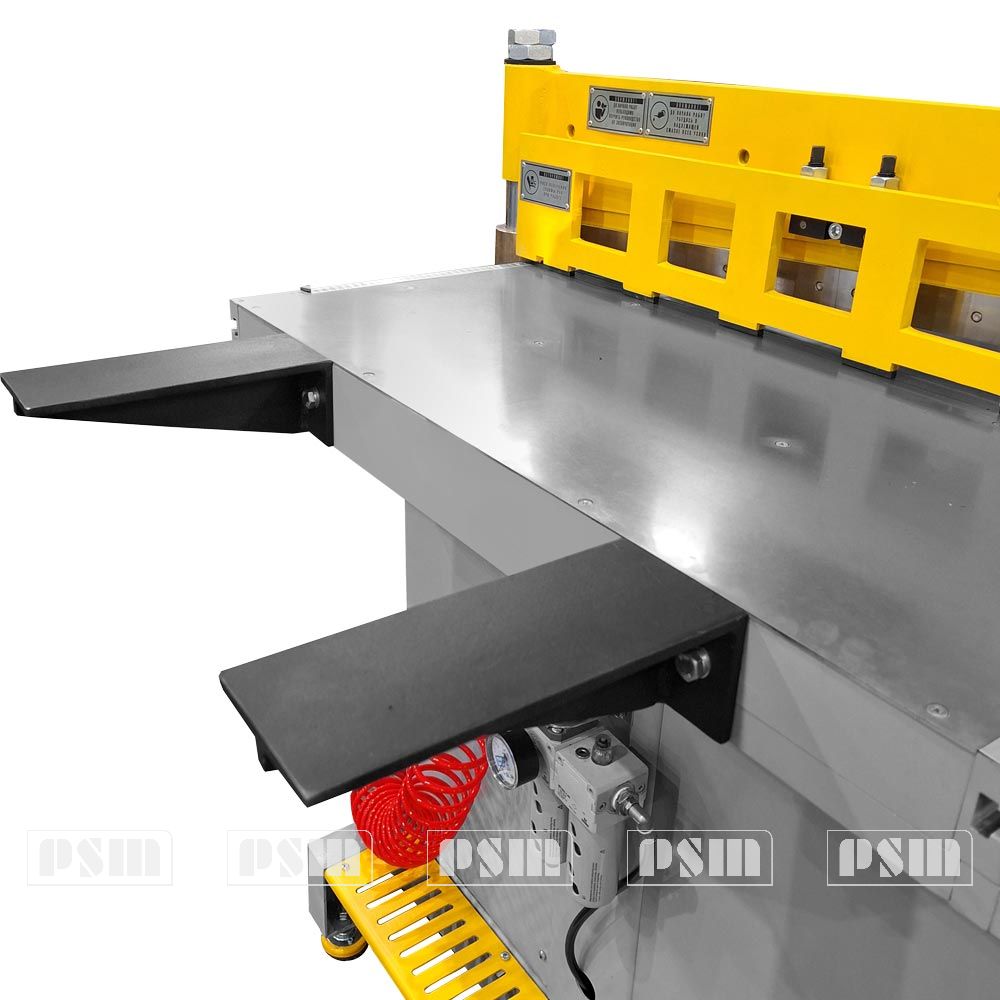

- Передние удлинители стола;
- Резиновые накладки для уменьшения

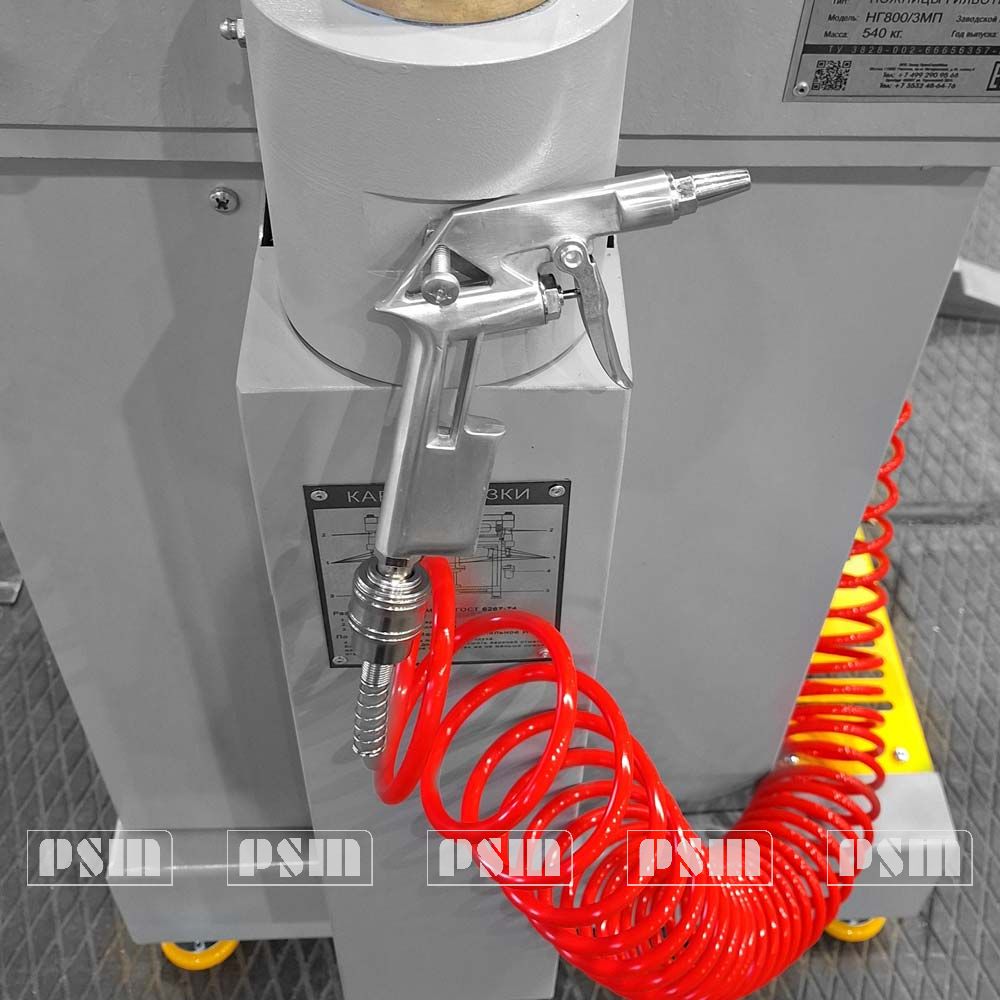

деформации листа при резке; - Устройство обдува стола;
- Рольганг неприводной
