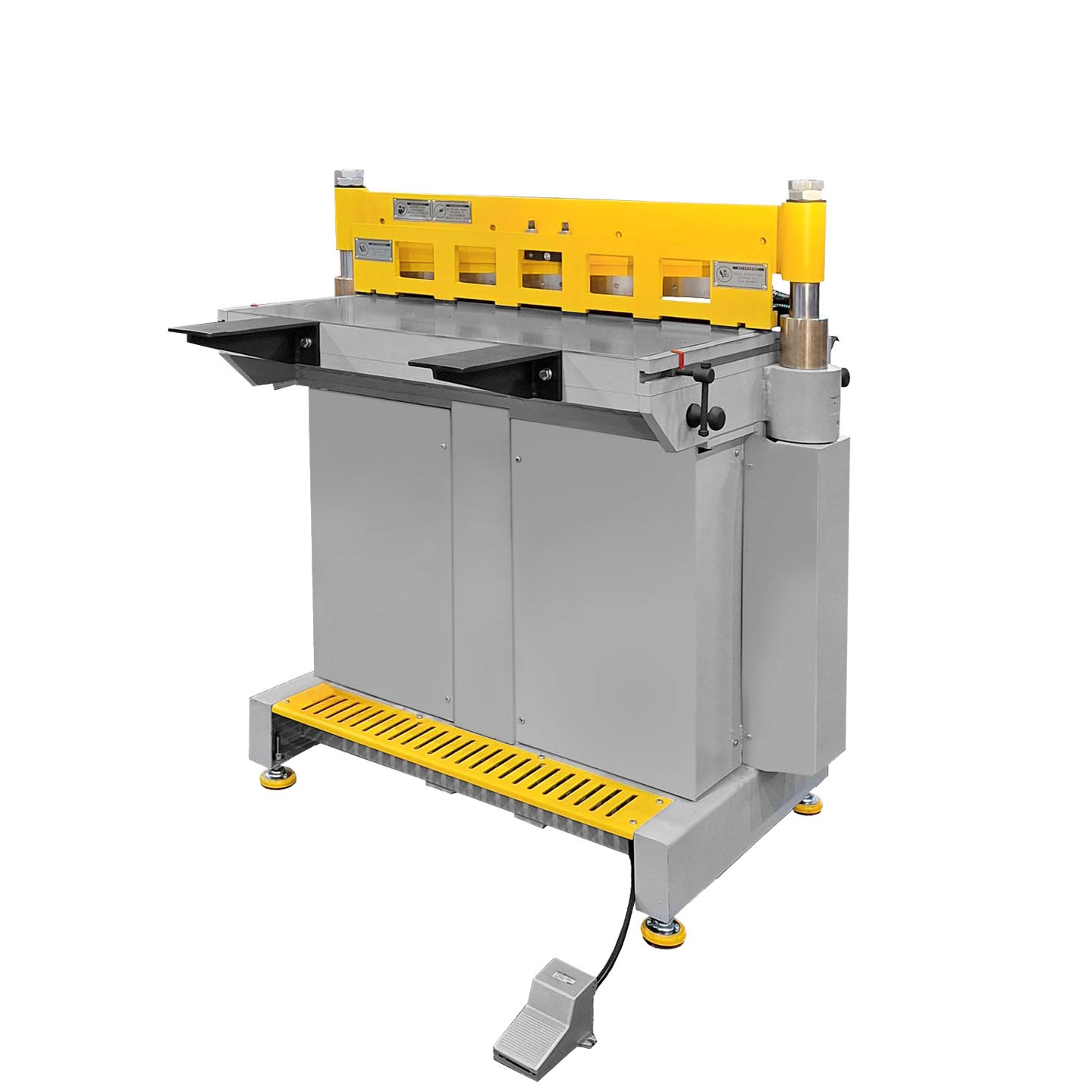

Ножницы гильотинные пневматические НГ400/1.5МП
Ширина/Толщина разрезаемых листов, мм 400/1.5
Назначение оборудования
Назначение ножниц гильотинных пневматических НГ400/1,5МП

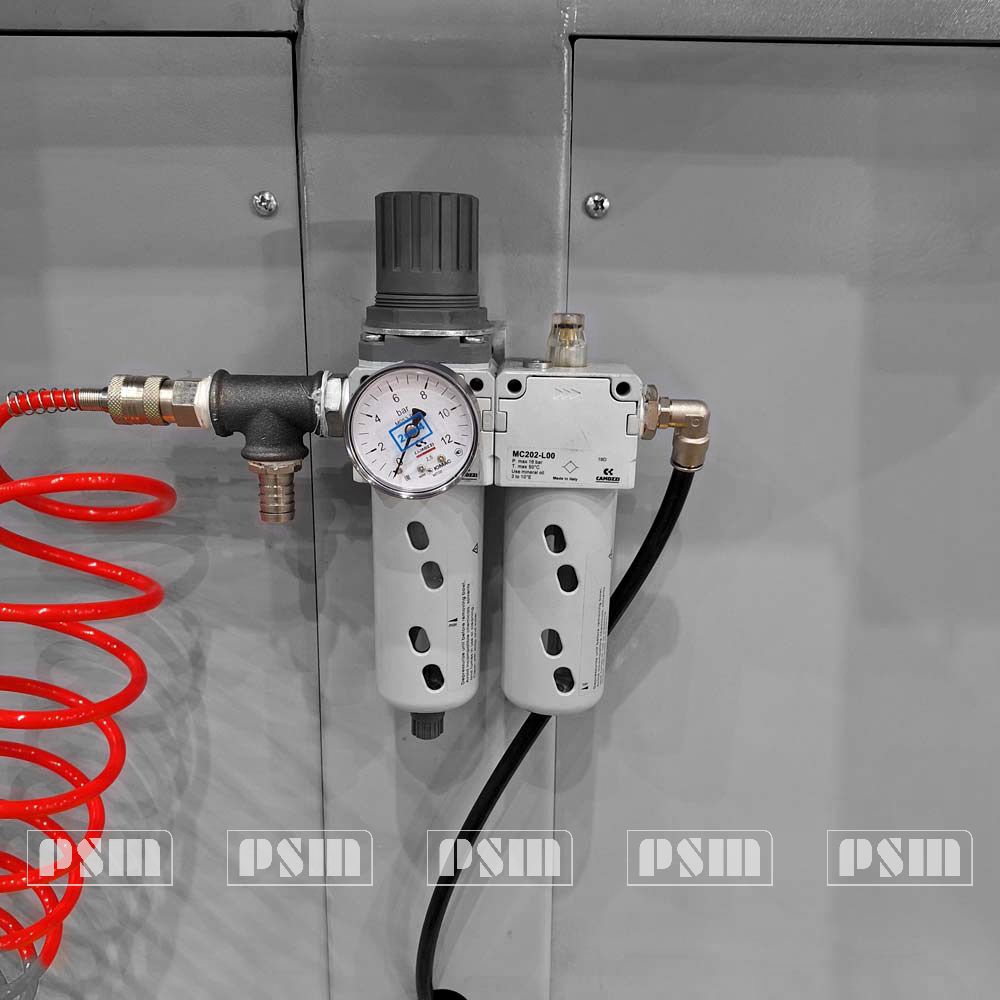

Пневматические гильотинные ножницы модели НГ400/1,5МП применяются для продольной и поперечной резки листового металла из низкоуглеродистых, углеродистых, легированных и нержавеющих сталей без повреждения поверхности. Для работы оборудования требуется подключение к магистрали сжатого воздуха под давлением.
Конструктивные особенности:

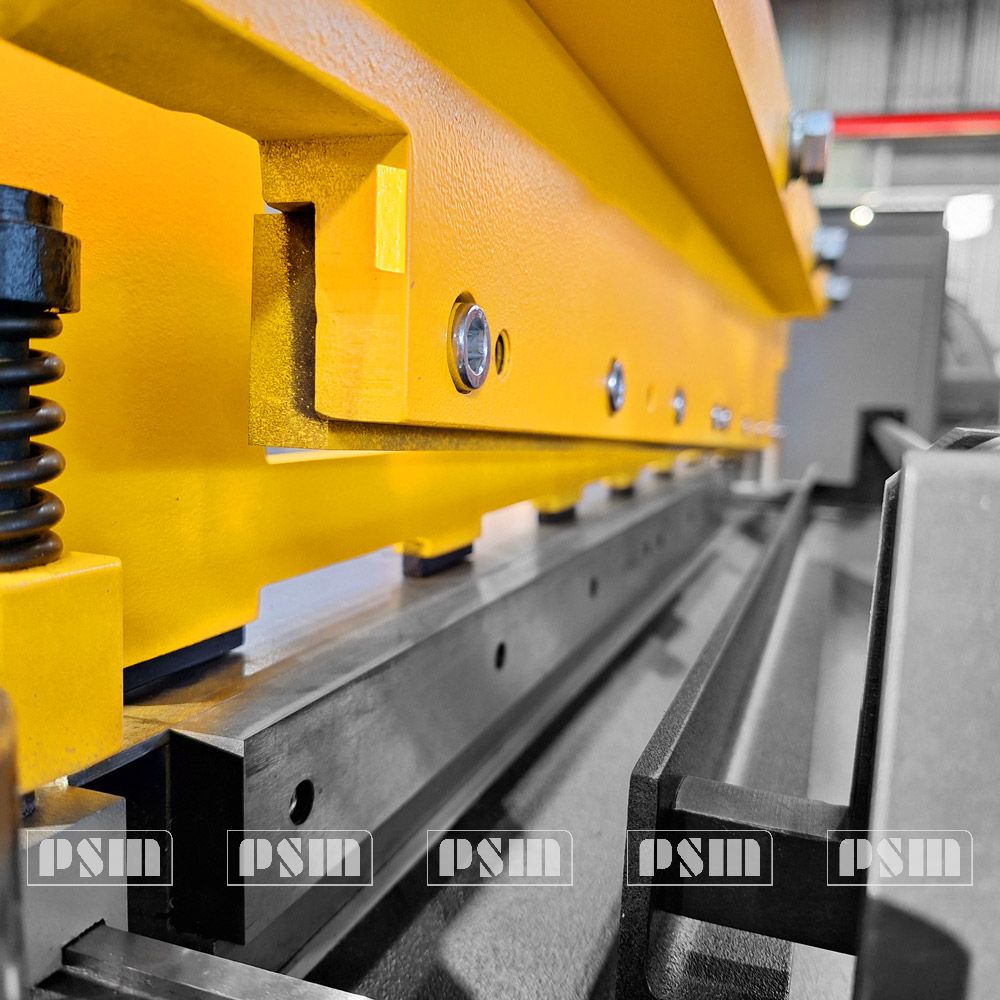

- Четырёхгранная заточка ножей увеличивает их ресурс: по мере износа одной грани нож переставляется новой гранью.
- Ножи выполнены съёмными, что упрощает последующую перешлифовку.

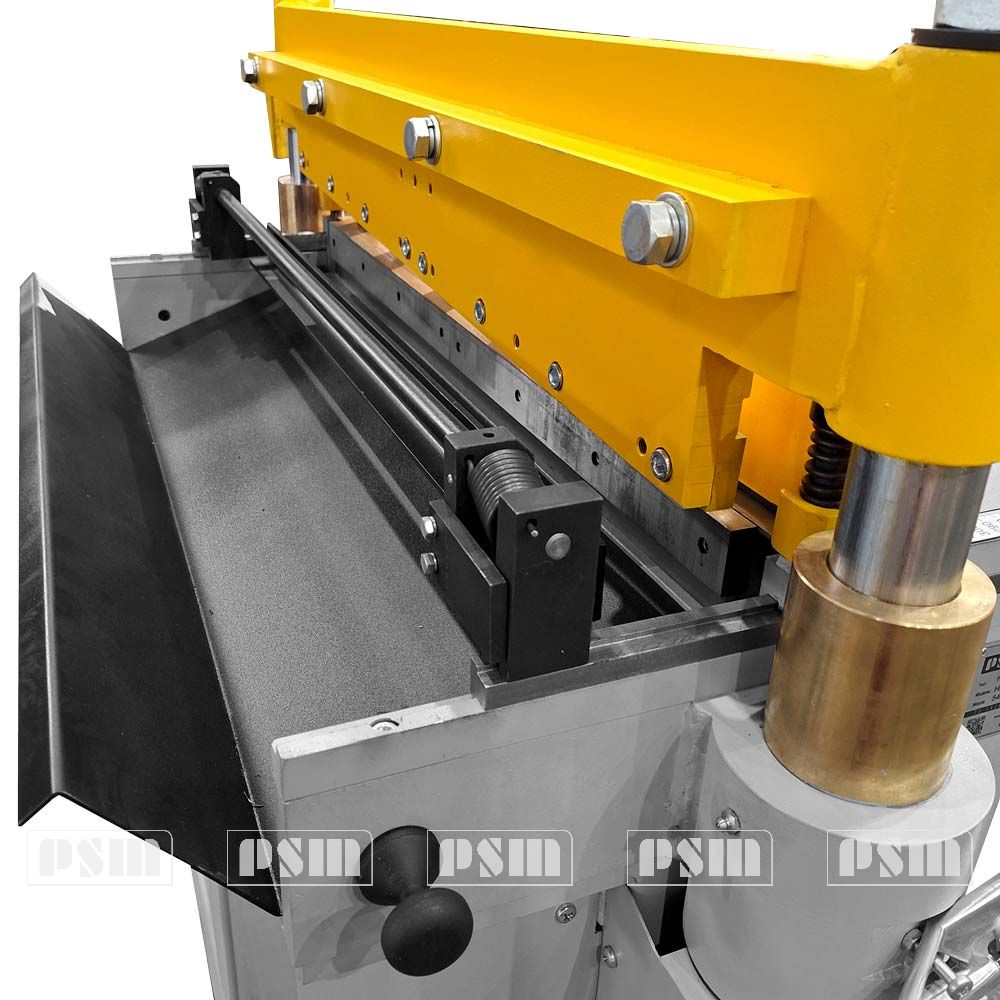

- Позиционирование листа осуществляется по заднему упору.

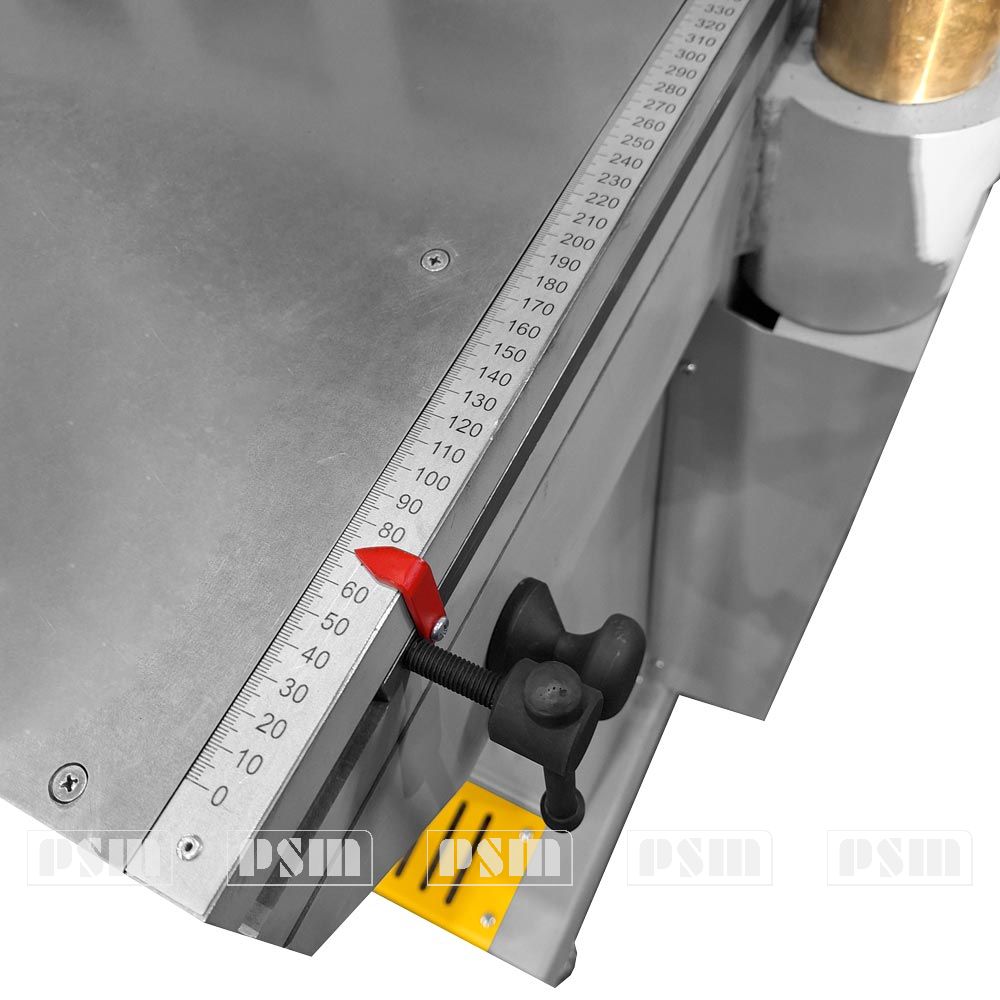

- Быстрая переналадка длины отрезаемой полки выполняется с помощью подвижного упора по линейке.
- Предварительная фиксация листа прижимом обеспечивает чистоту реза.
- В прижиме предусмотрены «окна» для резки по предварительной разметке (прижим съёмный).
- Зазор между верхним и нижним ножами регулируется, что позволяет обрабатывать листы из разных материалов в широком диапазоне толщин.
Базовое климатическое исполнение УХЛ категория размещения 4 по ГОСТ 15150.
По Техническому Заданию заказчика у ножниц модели НГ могут измениться габаритные размеры и масса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.
Технические характеристики НГ400/1.5МП
| Максимальная толщина разрезаемых листов (сталь σв <400 MПa), мм | 1,5 |
|---|---|
| Ширина разрезаемых листов, мм | 400 |
| Управление | пневматическое |
| Расход сжатого воздуха за одно включение, л | 3 |
| Длина | 750 |
| Ширина | 430 |
| Высота | 410 |
| Масса, кг | 100 |
| Давление воздуха в сети, МПа | 0,65 |
Базовая комплектация
- Ножницы НГ400/1,5МП пневматические в сборе
с пневматическим краном управления; - Выносная педаль управления;
- Боковой упор для резки под прямым углом;
- Заднее ограждение для сбора заготовок;
- Комплект ЗИП;
- Руководство по эксплуатации. Паспорт;
- Декларация соответствия
Дополнительные опции

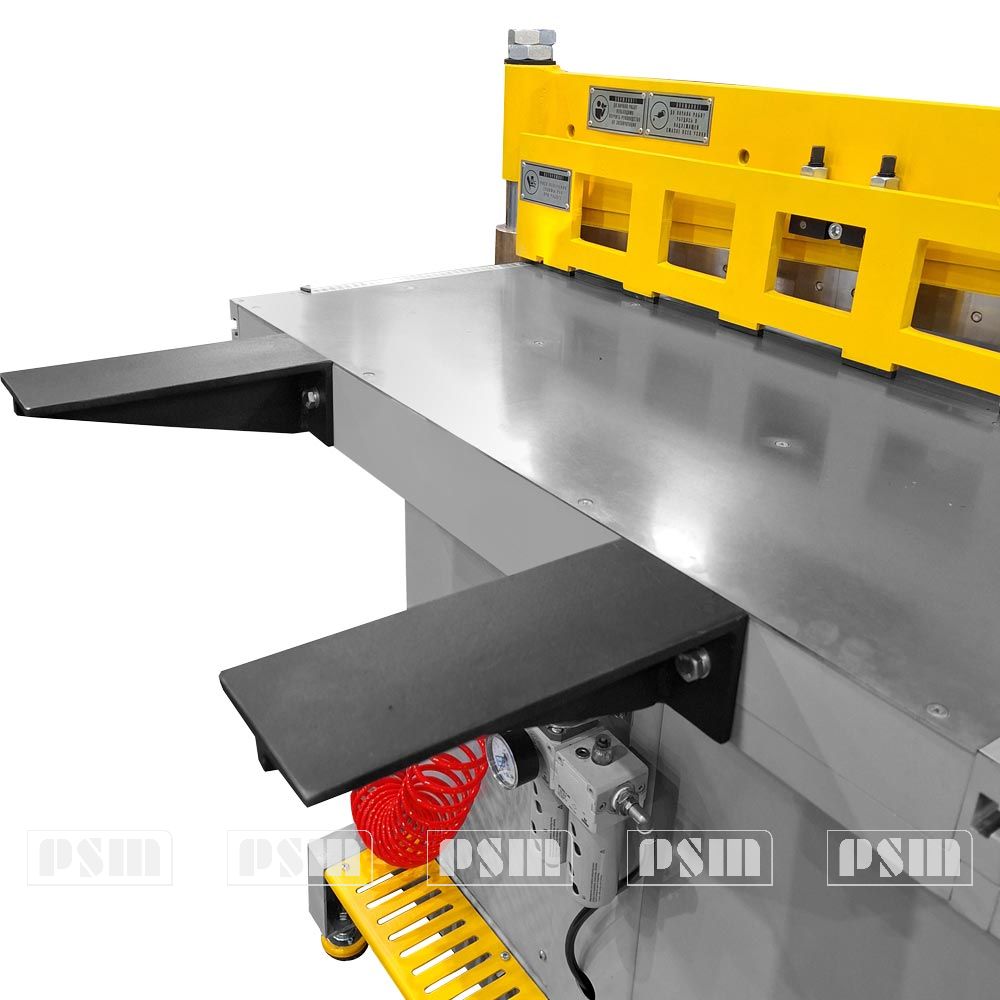

- Передние удлинители стола;
- Резиновые накладки для уменьшения

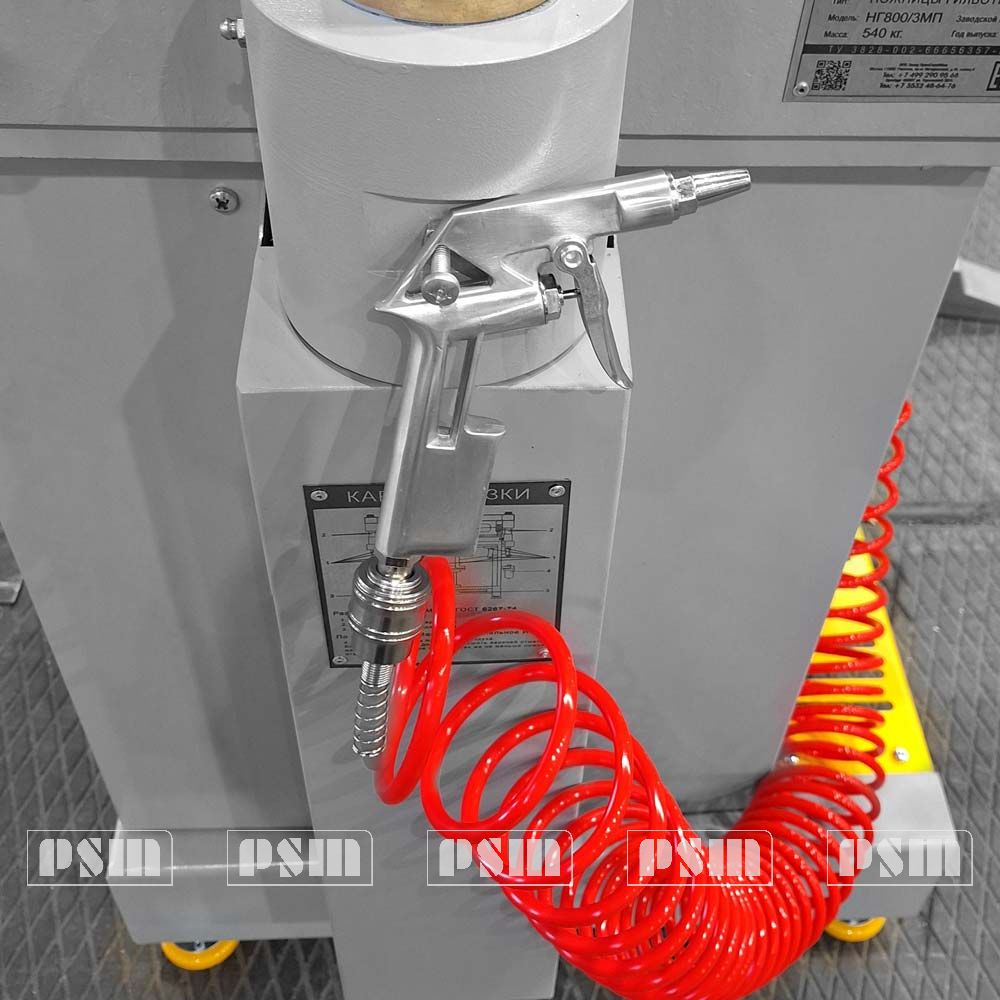

деформации листа при резке; - Устройство обдува стола;
- Рольганг неприводной
