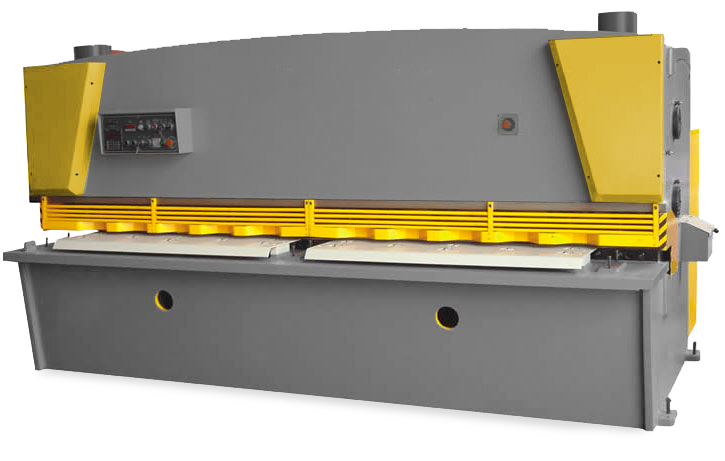

Ножницы гидравлические гильотинные НГ3319.50

Артикул:
НГ3319.50 Ножницы гидравлические гильотинные
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

​Ножницы гидравлические гильотинные НГ3319.50 предназначены для резки листового металла. Процесс резки гильотинными ножницами является наиболее производительным процессом по сравнению с другими разделительными операциями резкой газом, пильными полотнами или дисками, при условии прямолинейной резки или под углами при помощи боковых упоров.

Гидравлический привод ножниц НГ3319.50 и ножи изготовленные из специальных сталей и прошедшие термообработку обеспечивают ровный качественный рез. Современный дизайн оборудования, удобство в работе, низкий шум и вибрация, позволяет использовать ножницы во многих производствах в России с высокими требованиями к надежности оборудования но и к особым требованиям к помещениям и условиям работы. Предлагаемый перечень ножниц НГ3319.50 позволяет выбрать станок с широким спектром производственных характеристик, в комплектации ножниц можно приобрести и использовать различные виды опций для потребностей различных типов производств.

Гидравлические ножницы НГ3319.50 это новая продукция для Машиностроительного Предприятия ПромСтройМаш, впервые используется опыт изготовления ножниц из импортных комплектующих с последующей сборкой на производственных площадях завода.

Самым существенным преимуществом при покупке ножниц НГ3319.50 у нас, является прежде всего покупка оборудования собранного в России, персоналом с опытом работы более 15 лет, имеющим хорошую компетенцию в области кузнечно-прессового оборудования. На ножницы выдается расширенная гарантия 18 месяцев, заводской сервис и заводские условия сборки позволяют предлагать нашим клиентам отличное и конкурентное по цене оборудование.

Технические характеристики НГ3319.50

Толщина листа, мм 8
Длина реза, мм 5000
Длина ножа, мм5100
Частота ходов ножа, мин 8-16
Угол наклона подвижного ножа, град.30' -2°
Наибольший ход заднего упора, мм800
Мощность, кВт 15

Особенности конструкции:

  • Станина ножниц стальная сварная, прошла технологию снятия напряжения.
  • Ножницы укомплектованы наклонной ножевой балкой и возвратными цилиндрами с аккумулятором.
  • Удобная настройка зазора между ножами по встроенной шкале.
  • Ножницы укомплектованы защитной решеткой ножевой балки с концевыми выключателями.

В конструкции широко используются комплектующие ведущих мировых брендов

Контроллер Е21
Главный двигатель Siemens
Электрика Schneider
Гидравлическая помпа Chengjie
Уплотнения NOK (Япония)
Гидравлика Bosch
Шарико-винтовые пары HIWIN (Тайвань)

Особенности гидравлической гильотины НГ3319.50

  • Точность реза

Особая конструкция гильотинных ножниц при которой верхняя балка при совершении реза движется под наклоном обеспечивает высокую точность реза металла.

  • Паралельность реза

Режущая кромка ножей установлена на балках таким образом, чтобы добиться одинакового зазора по всей длине реза.Данная конструкция позволяет получить ровный рез без заусенцев по всей длине стола.

  • Большой ресурс станины

Высокая прочность и жесткость станины обусловлена специальными методами сварки и дальнещего снятия напряжения.

  • Оптимальная конструкция

Стабильная работа гидравлической системы наклонной ножевой балки, обеспечивается возвратом траверсы газонаполненными цилиндрами.

  • Высокая производительность

Возможность быстрой настройки длины резания для уменьшения длины рабочего хода и увеличения производительности.

  • Возможность подобрать модель ножниц под свои задачи

Перечень выпускаемых заводом ножниц позволяет подобрать различный привод ножниц (электромеханический, пневматический, гидравлический) под свои задачи и условия эксплуатации .

  • Защита заготовки

Полиуретановое покрытие гидравлических прижимов позволяют избежать повреждения поверхности материала.

  • Безопасность

Защитная решетка зоны резания с концевыми выключателями обеспечивают защиту рук оператора, за отдельную стоимость возможно оснащение оптическими и лазерными защитными экранами.

  • Удобство и простота в использовании

Управление перемещением заднего упора двигателем, индикация перемещения заднего упора, находятся на передней панели станка; опускание режущей кромки ножей может быть удобно и быстро переведенов режим наладки.

Современный дизайн оборудования, удобство в работе, пониженная шумность, надёжная система безопасности, отвечающая требованиям ТУ и ГОСТ позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.

Суппорты с шаровыми опорами

откидной защитный барьер

Передние удлинители стола с роликовыми опорами и боковыми упорами с линейкой.

Шаровые опоры стола, откидное защитное ограждение для резки коротких заготовок

Манометры

Гидравлическая система Rexroth

Маслозаполненные манометры

Гидравлическая система Rexroth (Германия)

Устройство регулировки зазора

Передвижной ножной переключатель

Устройство регулировки зазора между ножами

Передвижная электрическая педаль с кнопкой аварийной остановки

Панель управления с устройством цифровой индикации

Электрика Siemens

Пульт управления с устройством цифровой индикации

Электрический шкаф управления
Теневая линия разметки

Освещение линии реза

Серия НГ33XX.XX выпускается в различных модификациях: с шириной стола 2500, 3200, 4000, 5000 и 6000 мм при резке листа толщиной от 4 до 30 мм. Жесткая цельносваренная станина ножниц обеспечивает высокую точность и надежность оборудования при эксплуатации. Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется под наклоном, что обеспечивает высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.

Контроллер ESTUN E21S

Основные особенности и функции:

  • Возможность управления задними упорами (зависит от комплектации ножниц).
  • Возможность управления углом реза (зависит от комплектации ножниц).
  • Возможность управления зазора между ножами (зависит от комплектации ножниц).
  • Контроль времени реза
  • Интеллектуальная система позиционирования
  • Одностороннее и двухстороннее позиционирование для выборки зазора
  • Функция отвода упоров - функция поиска референтной позиции (зависит от комплектации ножниц).
  • Быстрая клавиша сохранения и восстановления параметров
  • Быстрое позиционирование. - память на 40 программ по 25 кадров.
  • Защита от отключения питания.

Технические характеристики

e21s
Количество осей, шт 1
Дискретность измерения, мкм 0.01
Дискретность отображения, мкм 0.01
Габаритные размеры корпуса, мм 194х146х45,5
Диапазон измеряемы длин, мм 0~9999.99
Тип входного сигнала от датчиков обратной связи 12В
Дополнительные входа/выхода, шт 8/13
Разрешение экрана, пикc 160х160 (54.38х54.38мм)
Подключение исполнительных механизмов через контакторы, частотный преобразователь, сервопривод
Кол-во программ/кадров 40/25

По Техническому Заданию заказчика ножницы модели НГ3319.50 могут изготавливаться с шириной стола до 6000 мм, толщиной резки до 30 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.
ПромСтройМаш является непосредственным производителем НГ3319.50 Мы производим и продаём Ножницы гидравлические гильотинные НГ3319.50 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. НГ3319.50 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НГ3319.50 вы можете непосредственно у нас или у наших дилеров. Толщина листа до 8мм;
Длина реза 5000
