| Толщина листа, мм | 25 |
| Длина реза, мм | 2500 |
| Длина ножа, мм | 2600 |
| Частота ходов ножа, мин | 6-9 |
| Угол наклона подвижного ножа, град. | 1°30' -3°30' |
| Наибольший ход заднего упора, мм | 1000 |
| Мощность, кВт | 37 |

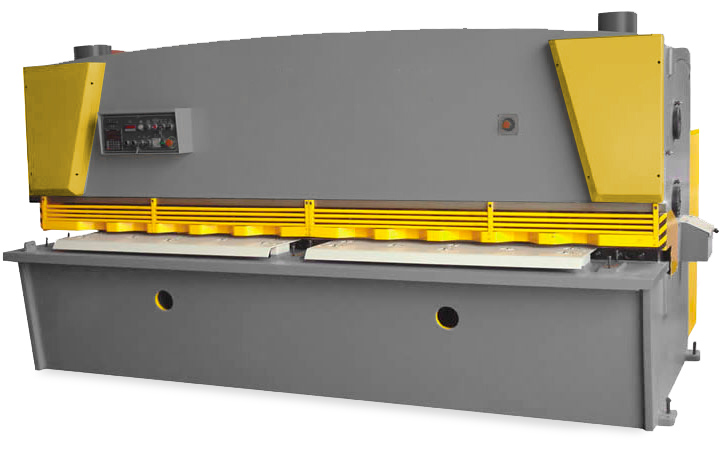

Ножницы гидравлические гильотинные НГ3324.25 предназначены для резки листового металла. Процесс резки гильотинными ножницами является наиболее производительным процессом по сравнению с другими разделительными операциями резкой газом, пильными полотнами или дисками, при условии прямолинейной резки или под углами при помощи боковых упоров.
Гидравлический привод ножниц НГ3324.25 и ножи изготовленные из специальных сталей и прошедшие термообработку обеспечивают ровный качественный рез. Современный дизайн оборудования, удобство в работе, низкий шум и вибрация, позволяет использовать ножницы во многих производствах в России с высокими требованиями к надежности оборудования но и к особым требованиям к помещениям и условиям работы. Предлагаемый перечень ножниц НГ3324.25 позволяет выбрать станок с широким спектром производственных характеристик, в комплектации ножниц можно приобрести и использовать различные виды опций для потребностей различных типов производств.
Гидравлические ножницы НГ3324.25 это новая продукция для Машиностроительного Предприятия ПромСтройМаш, впервые используется опыт изготовления ножниц из импортных комплектующих с последующей сборкой на производственных площадях завода.
Самым существенным преимуществом при покупке ножниц НГ3324.25 у нас, является прежде всего покупка оборудования собранного в России, персоналом с опытом работы более 15 лет, имеющим хорошую компетенцию в области кузнечно-прессового оборудования. На ножницы выдается расширенная гарантия 18 месяцев, заводской сервис и заводские условия сборки позволяют предлагать нашим клиентам отличное и конкурентное по цене оборудование.
Особенности конструкции:
В конструкции широко используются комплектующие ведущих мировых брендов
| Контроллер | Е21 |
| Главный двигатель | Siemens |
| Электрика | Schneider |
| Гидравлическая помпа | Chengjie |
| Уплотнения | NOK (Япония) |
| Гидравлика | Bosch |
| Шарико-винтовые пары | HIWIN (Тайвань) |
Особая конструкция гильотинных ножниц при которой верхняя балка при совершении реза движется под наклоном обеспечивает высокую точность реза металла.
Режущая кромка ножей установлена на балках таким образом, чтобы добиться одинакового зазора по всей длине реза.Данная конструкция позволяет получить ровный рез без заусенцев по всей длине стола.
Высокая прочность и жесткость станины обусловлена специальными методами сварки и дальнещего снятия напряжения.
Стабильная работа гидравлической системы наклонной ножевой балки, обеспечивается возвратом траверсы газонаполненными цилиндрами.
Возможность быстрой настройки длины резания для уменьшения длины рабочего хода и увеличения производительности.
Перечень выпускаемых заводом ножниц позволяет подобрать различный привод ножниц (электромеханический, пневматический, гидравлический) под свои задачи и условия эксплуатации .
Полиуретановое покрытие гидравлических прижимов позволяют избежать повреждения поверхности материала.
Защитная решетка зоны резания с концевыми выключателями обеспечивают защиту рук оператора, за отдельную стоимость возможно оснащение оптическими и лазерными защитными экранами.
Управление перемещением заднего упора двигателем, индикация перемещения заднего упора, находятся на передней панели станка; опускание режущей кромки ножей может быть удобно и быстро переведенов режим наладки.
Современный дизайн оборудования, удобство в работе, пониженная шумность, надёжная система безопасности, отвечающая требованиям ТУ и ГОСТ позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.
|
|
|
|
Передние удлинители стола с роликовыми опорами и боковыми упорами с линейкой. |
Шаровые опоры стола, откидное защитное ограждение для резки коротких заготовок |
|
|
|
|
Маслозаполненные манометры |
Гидравлическая система Rexroth (Германия) |
|
|
|
|
Устройство регулировки зазора между ножами |
Передвижная электрическая педаль с кнопкой аварийной остановки |
|
|
|
|
Пульт управления с устройством цифровой индикации |
Электрический шкаф управления |
 |
|
|
Освещение линии реза |
Серия НГ33XX.XX выпускается в различных модификациях: с шириной стола 2500, 3200, 4000, 5000 и 6000 мм при резке листа толщиной от 4 до 30 мм. Жесткая цельносваренная станина ножниц обеспечивает высокую точность и надежность оборудования при эксплуатации. Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется под наклоном, что обеспечивает высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.
Контроллер ESTUN E21S
Основные особенности и функции:
Технические характеристики
| e21s | |
| Количество осей, шт | 1 |
| Дискретность измерения, мкм | 0.01 |
| Дискретность отображения, мкм | 0.01 |
| Габаритные размеры корпуса, мм | 194х146х45,5 |
| Диапазон измеряемы длин, мм | 0~9999.99 |
| Тип входного сигнала от датчиков обратной связи | 12В |
| Дополнительные входа/выхода, шт | 8/13 |
| Разрешение экрана, пикc | 160х160 (54.38х54.38мм) |
| Подключение исполнительных механизмов через | контакторы, частотный преобразователь, сервопривод |
| Кол-во программ/кадров | 40/25 |
