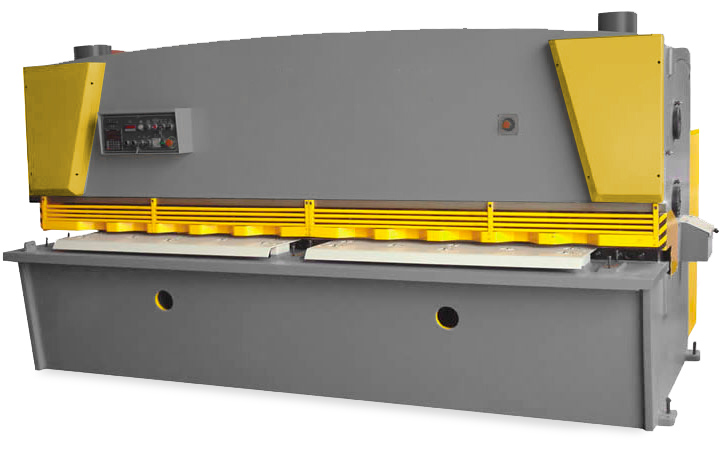

Ножницы гидравлические гильотинные НГ3318.40
Артикул:
![НГ3318.40 Ножницы гидравлические гильотинные НГ3318.40 Ножницы гидравлические гильотинные](http://www.stanki-zavod.ru/img//scissors/hydraulicshears/3779252184.jpg)
Запросить
коммерческое предложение
коммерческое предложение
Нужна консультация?
Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Мы свяжемся с Вами в ближайшее время
Остались вопросы?
Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация
Ножницы гидравлические гильотинные НГ3318.40 предназначены для резки листового металла. Процесс резки гильотинными ножницами является наиболее производительным процессом по сравнению с другими разделительными операциями резкой газом, пильными полотнами или дисками, при условии прямолинейной резки или под углами при помощи боковых упоров.
Гидравлический привод ножниц НГ3318.40 и ножи изготовленные из специальных сталей и прошедшие термообработку обеспечивают ровный качественный рез. Современный дизайн оборудования, удобство в работе, низкий шум и вибрация, позволяет использовать ножницы во многих производствах в России с высокими требованиями к надежности оборудования но и к особым требованиям к помещениям и условиям работы. Предлагаемый перечень ножниц НГ3318.40 позволяет выбрать станок с широким спектром производственных характеристик, в комплектации ножниц можно приобрести и использовать различные виды опций для потребностей различных типов производств.
Гидравлические ножницы НГ3318.40 это новая продукция для Машиностроительного Предприятия ПромСтройМаш, впервые используется опыт изготовления ножниц из импортных комплектующих с последующей сборкой на производственных площадях завода.
Самым существенным преимуществом при покупке ножниц НГ3318.40 у нас, является прежде всего покупка оборудования собранного в России, персоналом с опытом работы более 15 лет, имеющим хорошую компетенцию в области кузнечно-прессового оборудования. На ножницы выдается расширенная гарантия 18 месяцев, заводской сервис и заводские условия сборки позволяют предлагать нашим клиентам отличное и конкурентное по цене оборудование.
Технические характеристики НГ3318.40
Толщина листа, мм | 6 |
Длина реза, мм | 4000 |
Длина ножа, мм | 4100 |
Частота ходов ножа, мин | 8-16 |
Угол наклона подвижного ножа, град. | 30' -1°30 |
Наибольший ход заднего упора, мм | 600 |
Мощность, кВт | 7.5 |
Особенности конструкции:
- Станина ножниц стальная сварная, прошла технологию снятия напряжения.
- Ножницы укомплектованы наклонной ножевой балкой и возвратными цилиндрами с аккумулятором.
- Удобная настройка зазора между ножами по встроенной шкале.
- Ножницы укомплектованы защитной решеткой ножевой балки с концевыми выключателями.
В конструкции широко используются комплектующие ведущих мировых брендов
Контроллер | Е21 |
Главный двигатель | Siemens |
Электрика | Schneider |
Гидравлическая помпа | Chengjie |
Уплотнения | NOK (Япония) |
Гидравлика | Bosch |
Шарико-винтовые пары | HIWIN (Тайвань) |
Особенности гидравлической гильотины НГ3318.40
- Точность реза
Особая конструкция гильотинных ножниц при которой верхняя балка при совершении реза движется под наклоном обеспечивает высокую точность реза металла.
- Паралельность реза
Режущая кромка ножей установлена на балках таким образом, чтобы добиться одинакового зазора по всей длине реза.Данная конструкция позволяет получить ровный рез без заусенцев по всей длине стола.
- Большой ресурс станины
Высокая прочность и жесткость станины обусловлена специальными методами сварки и дальнещего снятия напряжения.
- Оптимальная конструкция
Стабильная работа гидравлической системы наклонной ножевой балки, обеспечивается возвратом траверсы газонаполненными цилиндрами.
- Высокая производительность
Возможность быстрой настройки длины резания для уменьшения длины рабочего хода и увеличения производительности.
- Возможность подобрать модель ножниц под свои задачи
Перечень выпускаемых заводом ножниц позволяет подобрать различный привод ножниц (электромеханический, пневматический, гидравлический) под свои задачи и условия эксплуатации .
- Защита заготовки
Полиуретановое покрытие гидравлических прижимов позволяют избежать повреждения поверхности материала.
- Безопасность
Защитная решетка зоны резания с концевыми выключателями обеспечивают защиту рук оператора, за отдельную стоимость возможно оснащение оптическими и лазерными защитными экранами.
- Удобство и простота в использовании
Управление перемещением заднего упора двигателем, индикация перемещения заднего упора, находятся на передней панели станка; опускание режущей кромки ножей может быть удобно и быстро переведенов режим наладки.
Современный дизайн оборудования, удобство в работе, пониженная шумность, надёжная система безопасности, отвечающая требованиям ТУ и ГОСТ позволяют использовать ножницы во многих современных автоматизированных производствах с высокими требованиями к надежности оборудования.
|
|
Передние удлинители стола с роликовыми опорами и боковыми упорами с линейкой. |
Шаровые опоры стола, откидное защитное ограждение для резки коротких заготовок |
|
|
Маслозаполненные манометры |
Гидравлическая система Rexroth (Германия) |
|
|
Устройство регулировки зазора между ножами |
Передвижная электрическая педаль с кнопкой аварийной остановки |
|
|
Пульт управления с устройством цифровой индикации |
Электрический шкаф управления |
![]() |
|
Освещение линии реза |
Серия НГ33XX.XX выпускается в различных модификациях: с шириной стола 2500, 3200, 4000, 5000 и 6000 мм при резке листа толщиной от 4 до 30 мм. Жесткая цельносваренная станина ножниц обеспечивает высокую точность и надежность оборудования при эксплуатации. Особенность конструкции этой серии гильотинных ножниц в том, что верхняя балка при совершении реза движется под наклоном, что обеспечивает высокую точность реза металла, которую в прямолинейных направляющих соблюсти гораздо труднее.
Контроллер ESTUN E21S
Основные особенности и функции:
- Возможность управления задними упорами (зависит от комплектации ножниц).
- Возможность управления углом реза (зависит от комплектации ножниц).
- Возможность управления зазора между ножами (зависит от комплектации ножниц).
- Контроль времени реза
- Интеллектуальная система позиционирования
- Одностороннее и двухстороннее позиционирование для выборки зазора
- Функция отвода упоров - функция поиска референтной позиции (зависит от комплектации ножниц).
- Быстрая клавиша сохранения и восстановления параметров
- Быстрое позиционирование. - память на 40 программ по 25 кадров.
- Защита от отключения питания.
Технические характеристики
e21s | |
Количество осей, шт | 1 |
Дискретность измерения, мкм | 0.01 |
Дискретность отображения, мкм | 0.01 |
Габаритные размеры корпуса, мм | 194х146х45,5 |
Диапазон измеряемы длин, мм | 0~9999.99 |
Тип входного сигнала от датчиков обратной связи | 12В |
Дополнительные входа/выхода, шт | 8/13 |
Разрешение экрана, пикc | 160х160 (54.38х54.38мм) |
Подключение исполнительных механизмов через | контакторы, частотный преобразователь, сервопривод |
Кол-во программ/кадров | 40/25 |
По Техническому Заданию заказчика ножницы модели НГ3318.40 могут изготавливаться с шириной стола до 6000 мм, толщиной резки до 30 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.
ПромСтройМаш является непосредственным производителем НГ3318.40 Мы производим и продаём Ножницы гидравлические гильотинные НГ3318.40 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. НГ3318.40 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НГ3318.40 вы можете непосредственно у нас или у наших дилеров. Толщина листа до 6мм;
