Муфта-тормоз серии УВ3135

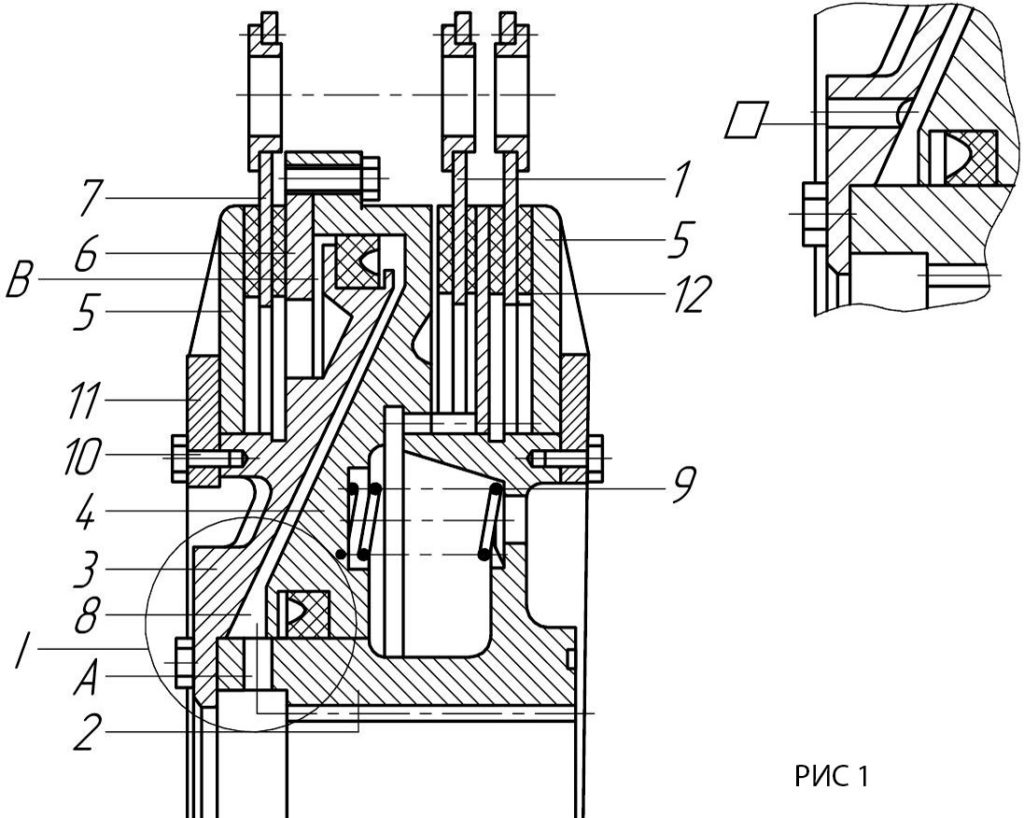

Муфта-тормоз УВ 3135 жестко сблокированная, многодисковая, фрикционная с пневматическим включением и состоит из ведущей, ведомой и тормозной частей. В ведущую часть входят ведущие диски УВ3135-00Б-009 (рис. 1, п.7) с фрикционными накладками, в ведомую — ступица УВ3135-00Б-101 (рис.1, п.2) с неподвижно присоединенным поршнем УВ3135-00Б-102 (рис.1, п.3), цилиндр УВ3135-00Б-103(рис.1, п.4), перемещающийся вдоль оси, опорные диски УВ3135-00Б-105 (рис.1, п.5) муфты и тормоза, установленные на резьбе ступицы УВ3135-00Б-101 (рис.1, п.2) и поршня УВ3135-00Б-102 (рис.1, п.3), нажимной диск (прижимной) УВ3135-00Б-407(рис.1, п.6) тормоза, жестко установленный на цилиндре, и промежуточный зубчатый диск УВ3135-00Б-406 (рис.1, п.12). Тормозная часть состоит из тормозного диска УВ3135-00Б-009 (рис.1, п.1) с приклепанными фрикционными накладками из материала Фородо или Ретинакс.

Работа муфты-тормоза УВ3135 происходит следующим образом: сжатый воздух через воздухоподводящую головку ГВП-16 и эксцентриковый вал поступает в пневмокамеру, расположенную между поршнем УВ3135-00Б-102 и цилиндром УВ3135-00Б-103, перемещая цилиндр УВ3135-00Б-103 вдоль оси эксцентрикового вала в сторону муфты УВ3135 и зажимая ведущие диски УВ3135-00Б-009. Диски тормозные УВ3135-00Б-009 муфты связаны с постоянно вращающимся маховиком через пальцы. Происходит передача крутящего момента через ступицу УВ3132-00Б-101 на эксцентриковый вал.

В момент торможения вала сжатый воздух выпускается из пневмокамеры в атмосферу через воздухоподводящую головку ГВП и пневмораспределитель. При этом цилиндр УВ3135-00Б-103 под воздействием пружин возвращается в сторону тормоза и зажимает тормозной диск УВ3135-00Б-009, сидящий на пальцах, установленных в станине механизма. Происходит торможение подвижных частей пресса.
