Диск тормозной с накладками к муфтам УВ
Артикул: PSMK002001
Назначение
Характеристики
Описание
Комплектация
Отзывы

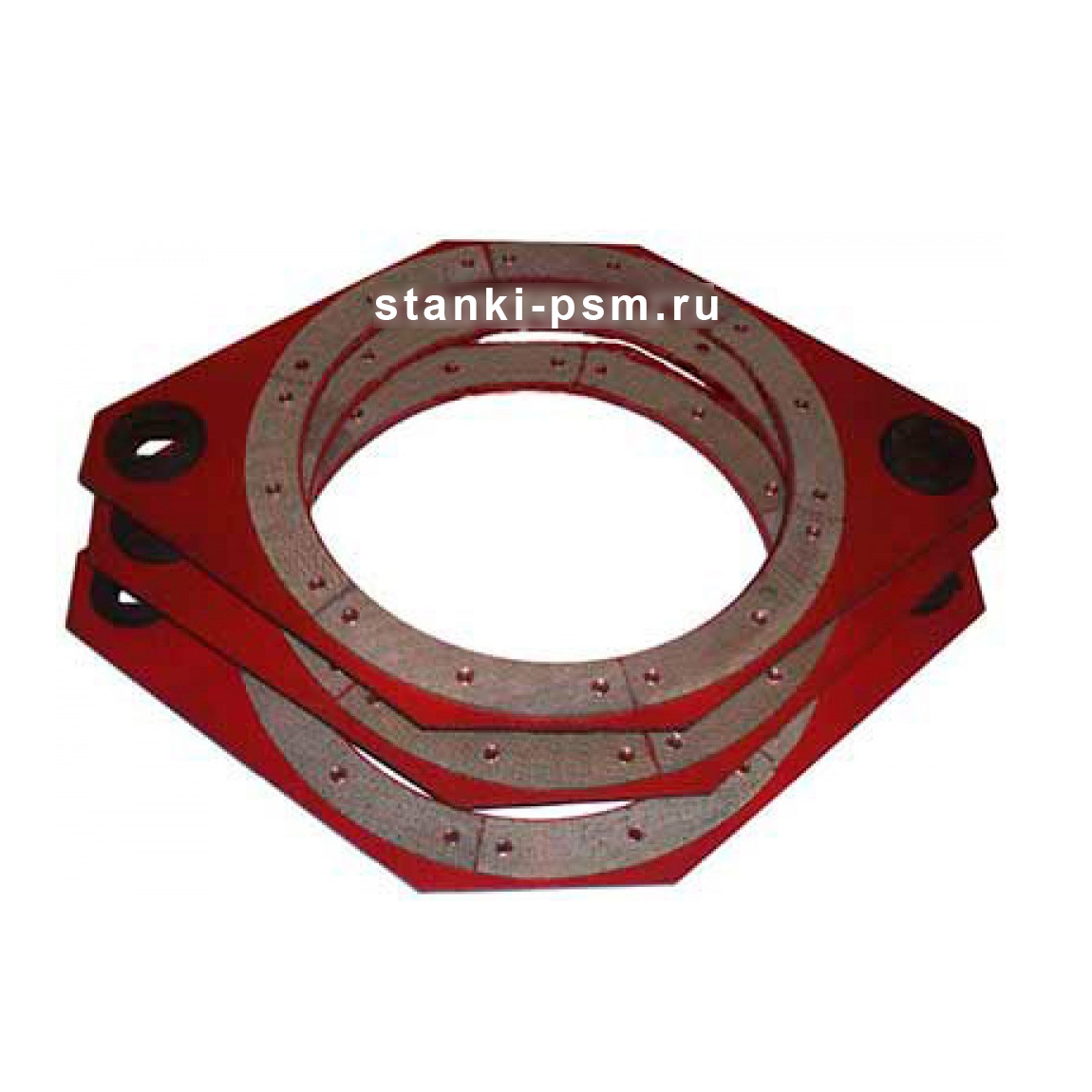

Назначение тормозного диска
Тормозные диски используются как запасные части для муфт серии УВ.
Они служат для торможения движущихся частей и применяются в кузнечно-прессовом оборудовании, таком как прессы, гильотины и ножницы.
Тормозные диски снабжены фрикционными накладками, которые обладают высокой износостойкостью. В процессе работы муфты тормоза, за счет силы трения возникшей между фрикционными накладками тормозных дисков и промежуточными дисками происходит торможение подвижных частей оборудования. Тормозные диски изготавливаются из стали Ст3 толщиной 6 мм, а фрикционные накладки используют композитный материал.
Технические характеристики Диск тормозной
| Габаритные размеры | |
| УВ-3132-00Б-009 | 410х265 |
| УВ-3135-00Б-009 | 480х300 |
| УВ-3138-00Б-009 | 550х365 |
| УВ-3141-00А-009 | 660х455 |
| УВ3144-00А-009 | 760х550 |
| УВ-3146-00А-009 | 860х640 |

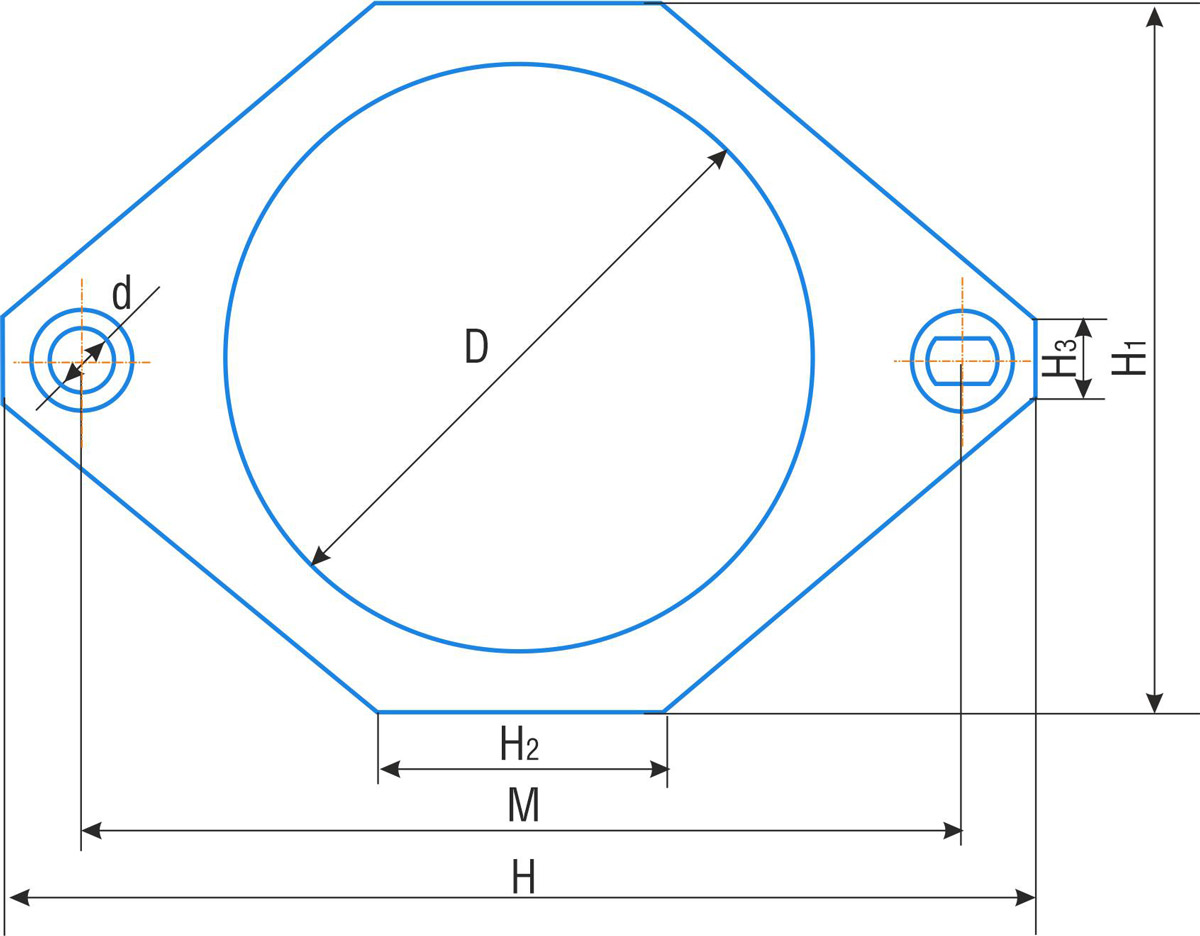

Описание тормозных дисков к муфтам УВ
| Обозначение диска тормозного | H,мм | H1,мм | H2,мм | H3,мм | d,мм | d1,мм | h,мм | M,мм |
| УВ-3132-00Б-009 | 410 | 265 | 90 | 40 | 20 | 22 | 18 | 345 |
| УВ-3135-00Б-009 | 480 | 300 | 100 | 50 | 30 | 32 | 28 | 400 |
| УВ-3138-00Б-009 | 550 | 365 | 135 | 50 | 30 | 32 | 28 | 465 |
| УВ-3141-00А-009 | 660 | 455 | 175 | 50 | 36 | 38 | 32 | 570 |
| УВ3144-00А-009 | 760 | 550 | 225 | 50 | 36 | 38 | 32 | 670 |
| УВ-3146-00А-009 | 860 | 640 | 280 | 60 | 50 | 55 | 47 | 755 |
Маркировка тормозных дисков
| Номер | Название | Маркировка | Описание |
|---|---|---|---|
| 1 | УВ3132 | УВ3132-00Б-009 | 3 шт. компл. |
| 2 | УВ3135 | УВ3135-00Б-009 | 3 шт. компл. |
| 3 | УВ3138 | УВ3138-00Б-009 | 3 шт. компл. |
| 4 | УВ3141 | УВ3141-00Б-009 | 3 шт. компл. |
| 5 | УВ3144 | УВ3144-00Б-009 | 3 шт. компл. |
| 6 | УВ3146 | УВ3146-00Б-009 | 3 шт. компл. |
Стандартная комплектация Диск тормозной
1. Тормозной диск с фрикционными накладками (3 шт.)
