ПБ7730 Пресс гидравлический для обжима буртов бандажей усилием 1000 кН

Пресс гидравлический для обжима буртов бандажей усилием 1000 кН

Артикул: PSMK011010
Цена: договорная
Запросить КП
ПромСтройМаш является непосредственным производителем ПБ7730 Мы производим и продаём Пресс гидравлический для обжима буртов бандажей усилием 1000 кН во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. ПБ7730 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ПБ7730 вы можете непосредственно у нас или у наших дилеров.
ПБ7730

По Техническому Заданию заказчика прессы для обжима буртов бандажей модели ПБ, могут быть  изготовлены в различной комплектации и усилия обжима, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания .Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.



Технические характеристики ПБ7730

Напряжение питающей сети, В380
Частота, Гц50
Суммарная установленная мощность, кВт, не более55
Размеры обжимаемого изделия, мм1250/780
Номинальное усилие пресса, кН1000
Наименьший ход обжимного ролика, не менее (мм)80
Наибольшая частота вращения колеса диаметром 780мм (мин-1)7,0 - 7,2
Наименьшая частота вращения колеса диаметром 780мм (мин-1)5,2 - 5,4
Наибольшая частота вращения колеса диаметром1250мм (мин-1)3,9 - 4,1
Наименьшая частота вращения колеса диаметром 1250мм (мин-1)2,9 - 3,1
Скорость поступательного движения ползуна, мм/с ..
ускоренно 12,0
замедленно 2.9
обратного20,0
Ступени усилия пресса максимальная, кН ..
I ступень 500
II ступень 800
III ступень1000
Высота обжимаемого бандажа, мм130-140
Установленная мощность электродвигателей, кВт ..
гидропривода5,5
привода обжимных роликов28/37
Габариты пресса (ДхШхВ), мм4000x2800x2600
Масса, нетто кг8800
Масса, брутто кг9450

Стандартная комплектация ПБ7730

  1. Пресс в сборе

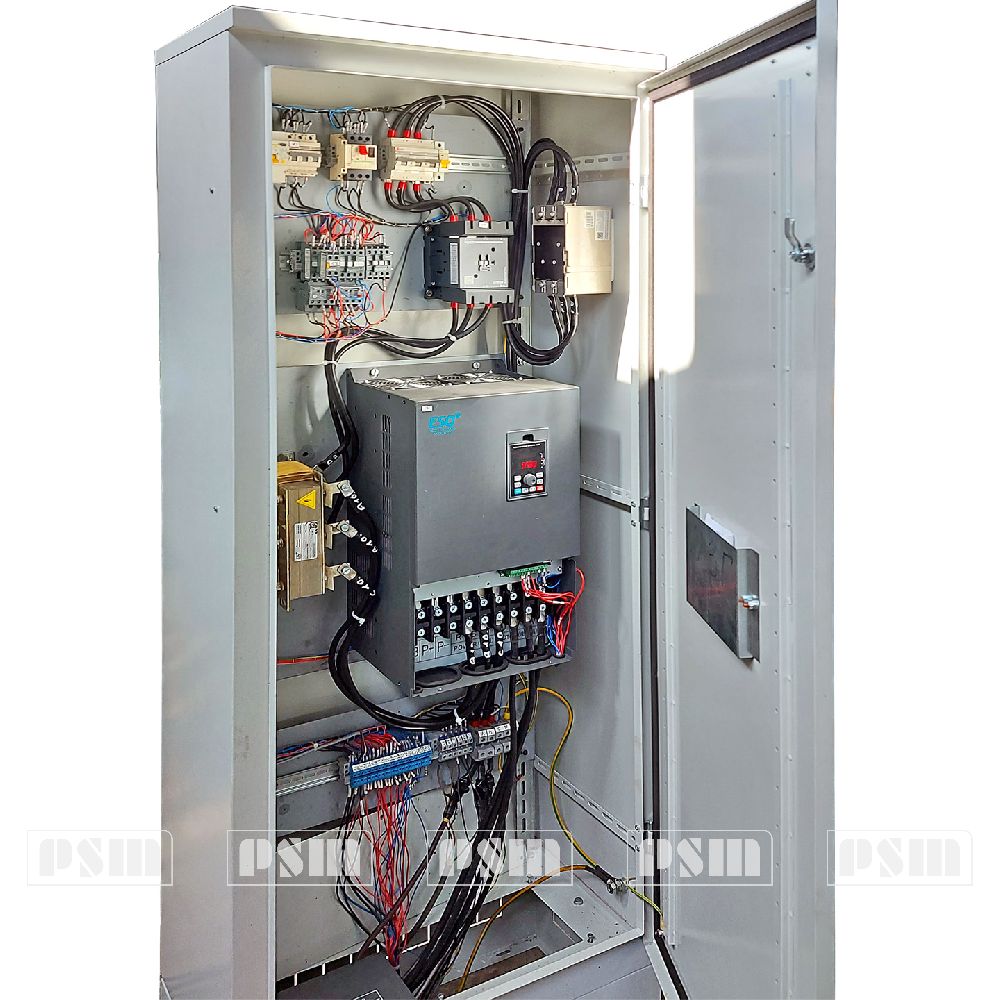

  2. Электрошкаф
  3. Пирометр для оперативного контроля температуры в зоне прессования
  4. Комплект технической документации (паспорт и руководство по эксплуатации).
  5. Комплект ЗиП.
  6. Декларация соответствия ТР ТС.
  7. Паспорта (формуляры) на комплектующее оборудование и КИП на русском языке.
  8. Каталог запасных частей на русском языке.

Пресс автоматический ПБ7730 для обжима буртов бандажей колес и колесных пар тепловозов, электровозов, вагонов железнодорожного транспорта и метрополитена и т.д.

  • Усилие пресса на ролик при обжатии не более 50тс
  • Температура бандажа при выполнении технологической операции не ниже 100С
  • Автоматическое прекращение операции и звуковое оповещение при превышении усилия пресса более 50 тс и снижении температуры бандажа ниже 100С
  • Обжатие бурта производится не более чем за 4 оборота колеса;
  • Пресс оборудован самопишущим прибором для записи диаграммы запрессовки и двумя манометрами

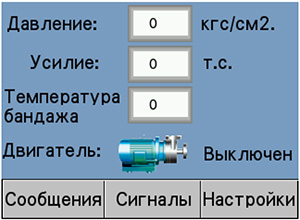

  • Регистрация усилия на ролик и температура, осуществляются электронным устройством
  • Процесс обжима- автоматический
  • Климатическое исполнение УХЛ. Категория размещения 4.2 по ГОСТ 15150-69.

Показатели надежности пресса ПБ7730

  • Срок наработки неменее 1000 час до отказа.
  • Срок службы не менее 15 лет.
  • Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию.

Фотопрезентация ПБ7730

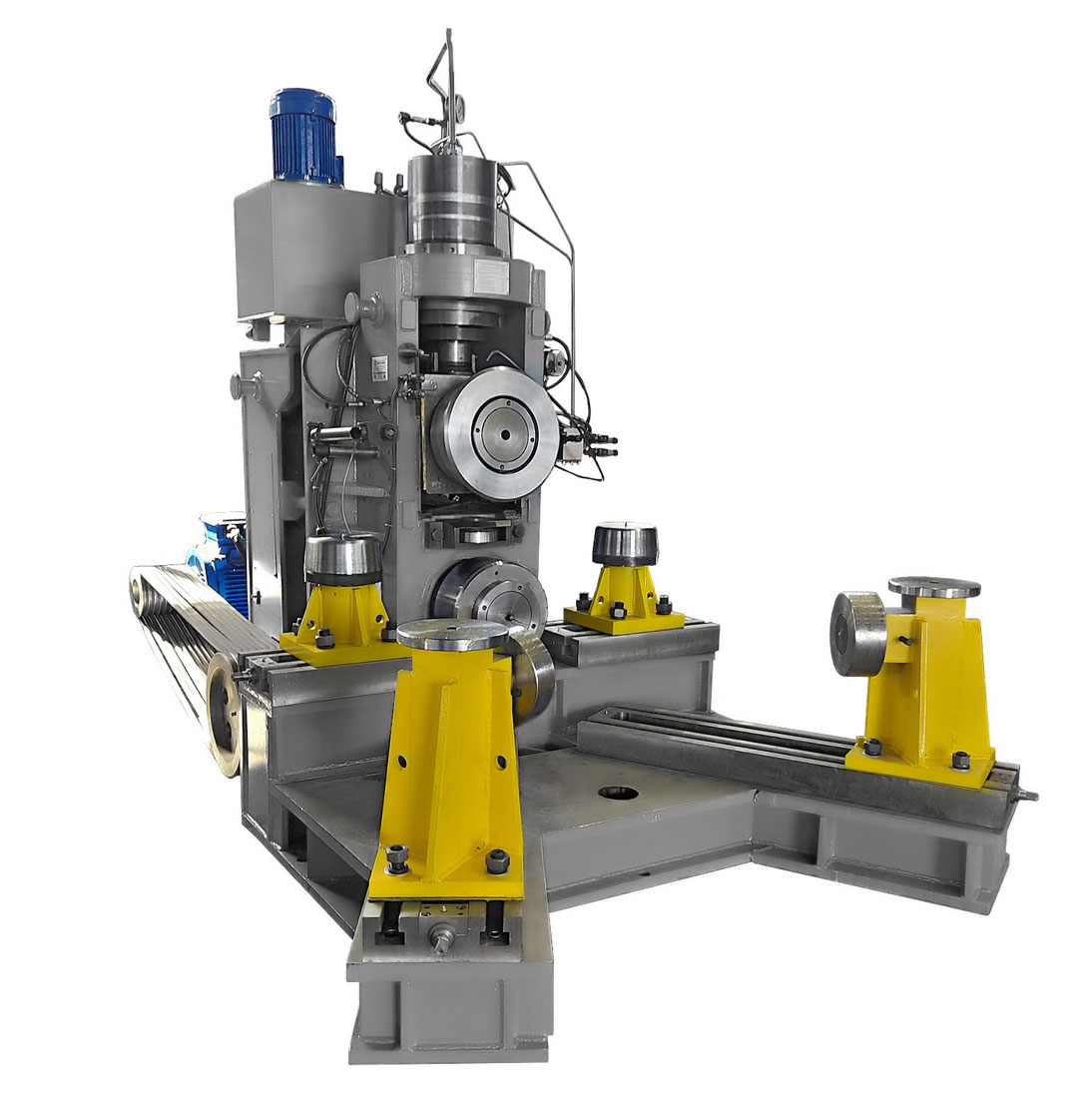

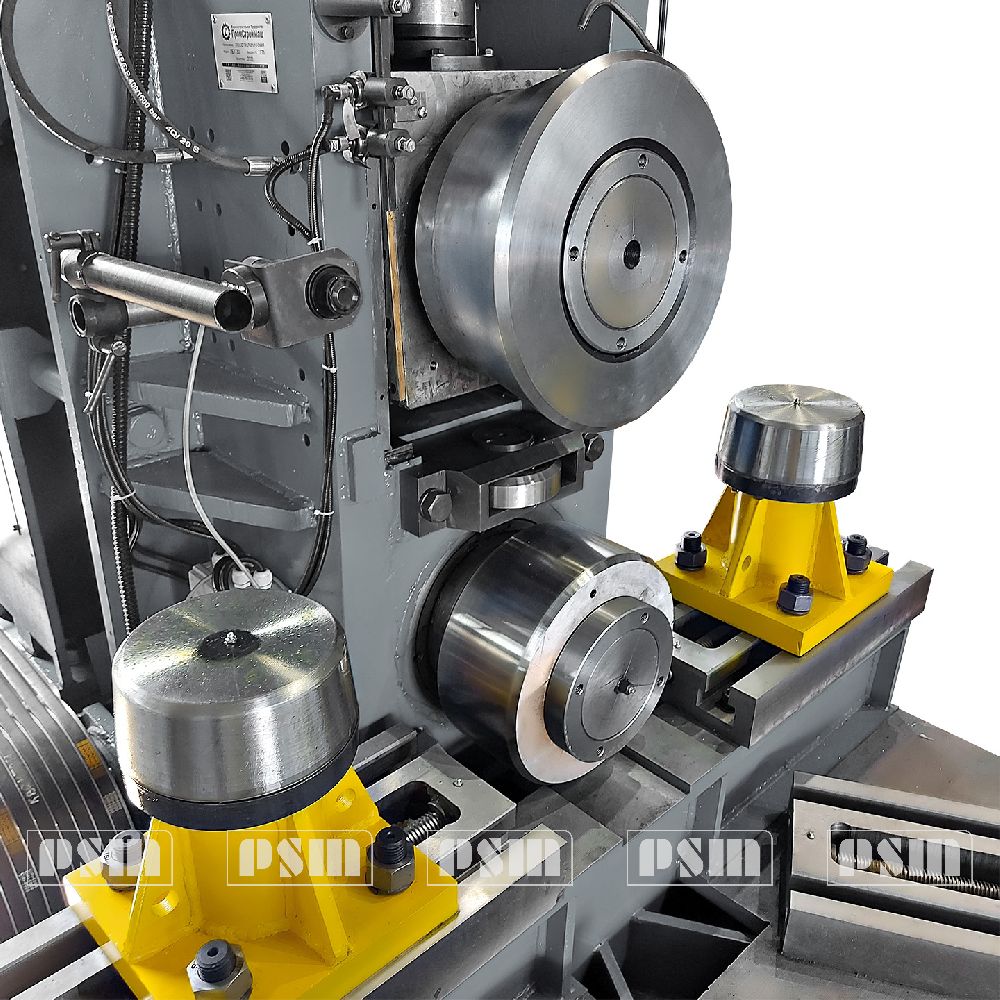

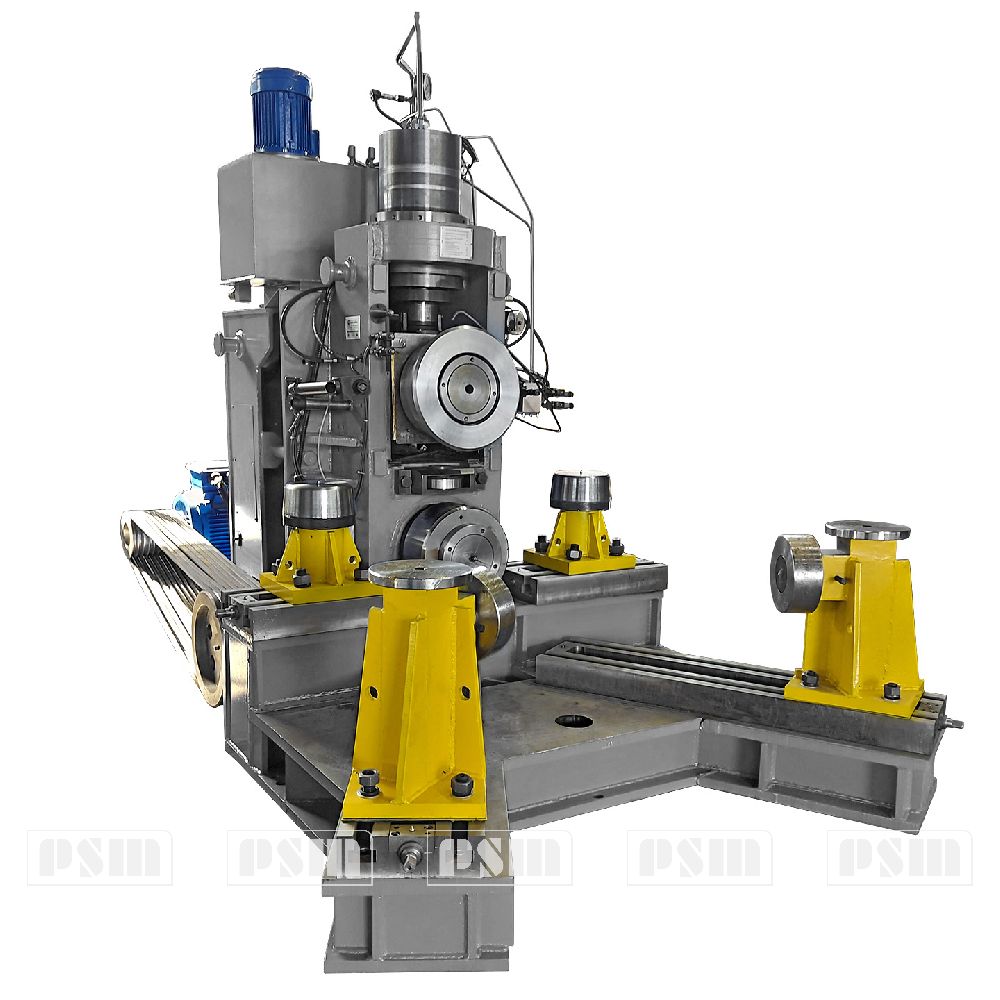

Вид спереди-справа пресс для обжима буртов бандажей ПБ7730

Вид спереди-справа пресс  для обжима буртов бандажей  модели ПБ7730

Пресс гидравлический для обжима буртов бандажей усилием 1000 кН модели ПБ7730 Вид спереди-слева

Пресс гидравлический для обжима буртов бандажей усилием 1000 кН модели ПБ7730 Вид спереди-слева

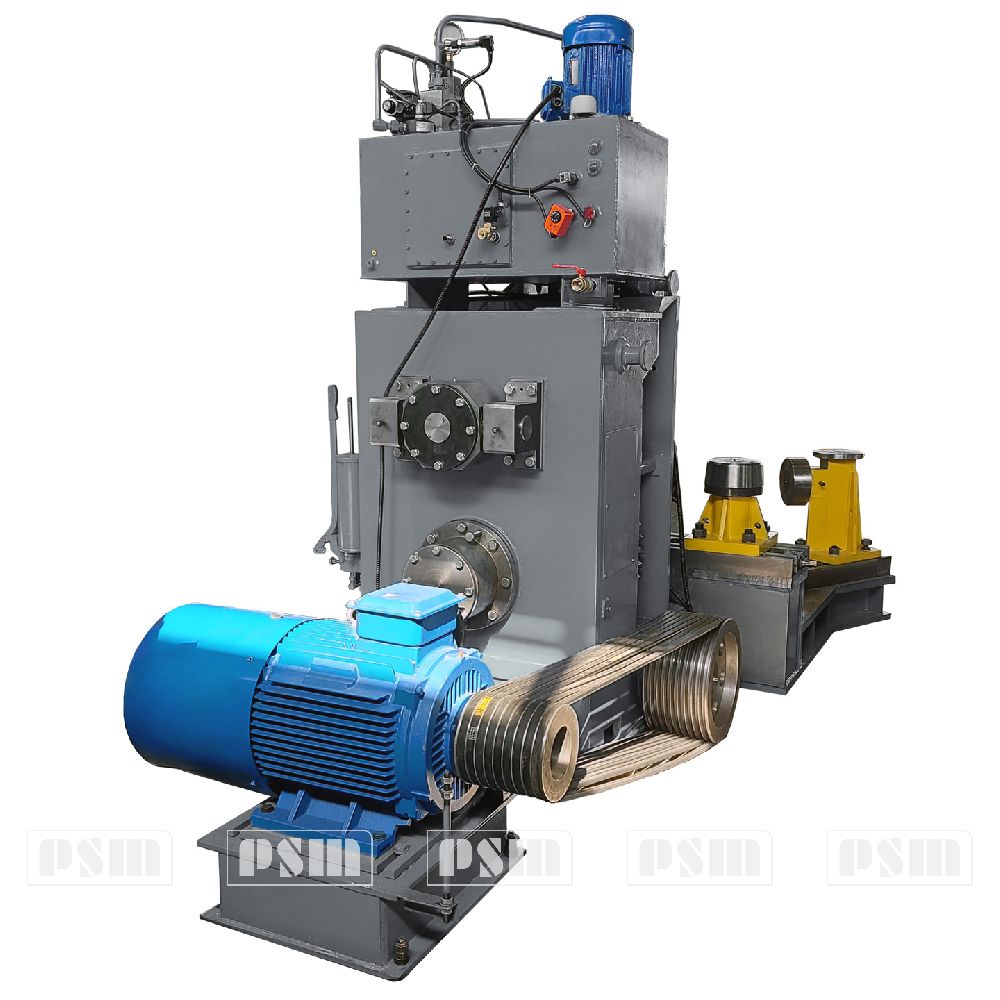

Вид сзади пресса для обжима буртов бандажей ПБ7730

Вид сзади пресса  для обжима буртов бандажей   ПБ7730

Вид сбоку пресса для обжима буртов бандажей ПБ7730

Вид сбоку пресса  для обжима буртов бандажей   ПБ7730

Фотопрезентация ПБ7730

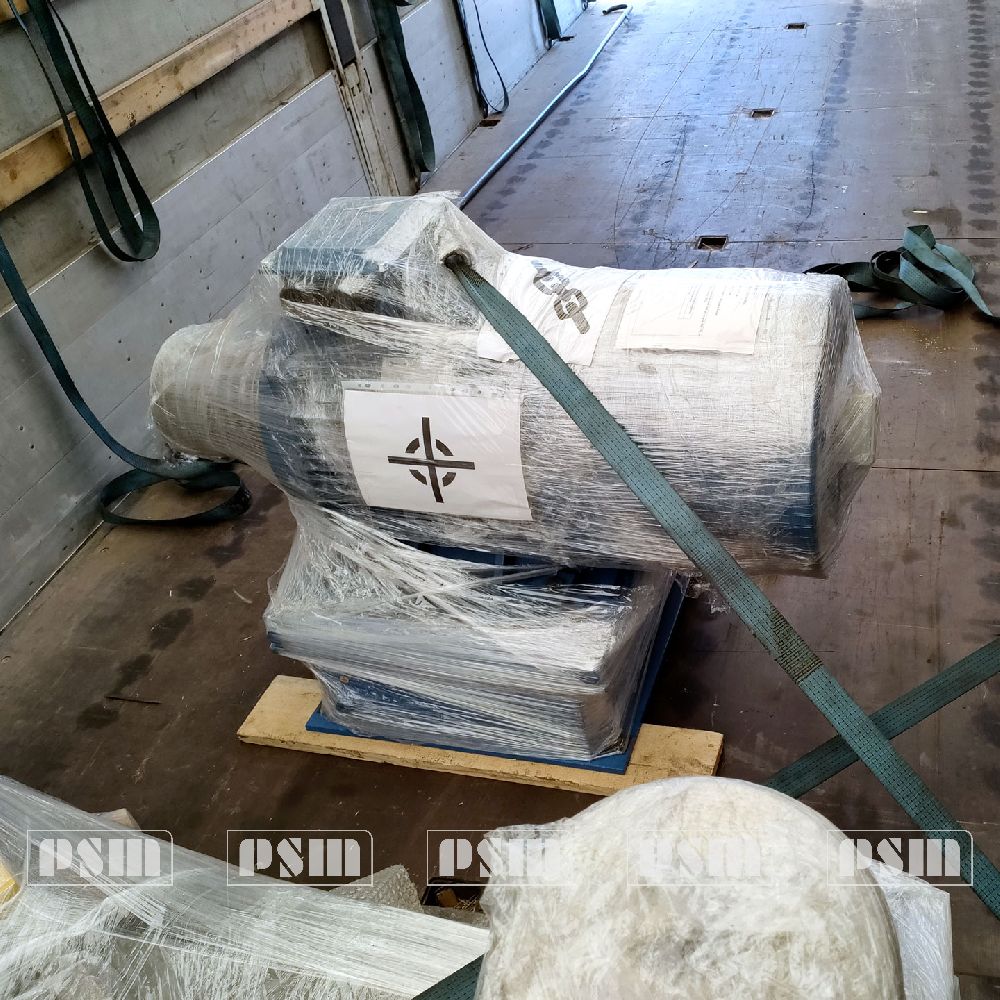

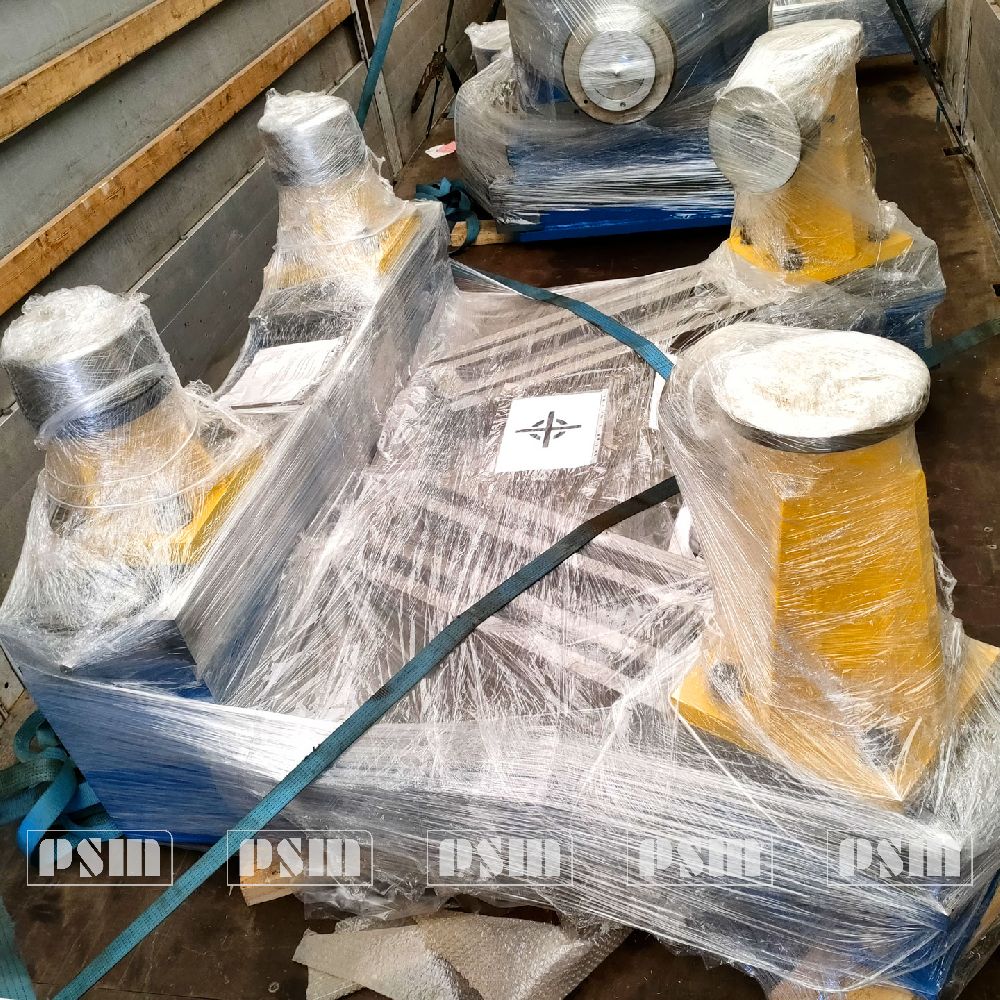

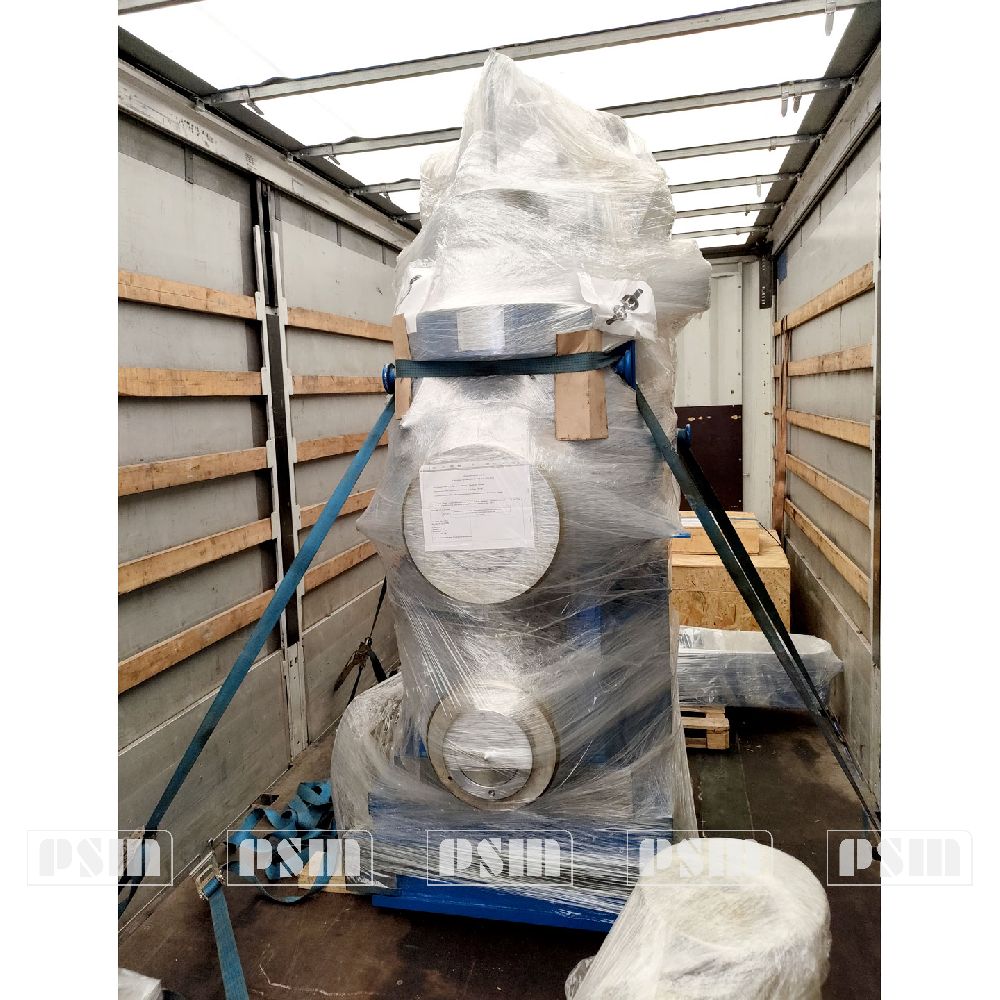

Упаковка в полиэтиленовую плёнку пресса для обжима буртов бандажей ПБ7730

Упаковка в полиэтиленовую плёнку пресса для обжима буртов бандажей   ПБ7730

Упаковка в деревянный ящик пресса для обжима буртов бандажей ПБ7730

Упаковка в деревянный ящик пресса для обжима буртов бандажей   ПБ7730

ПБ7730 в упаковке

ПБ7730 в упаковке

пресса ПБ7730 в упаковке

пресса  ПБ7730 в упаковке

Устройство, схема работы ПБ7730

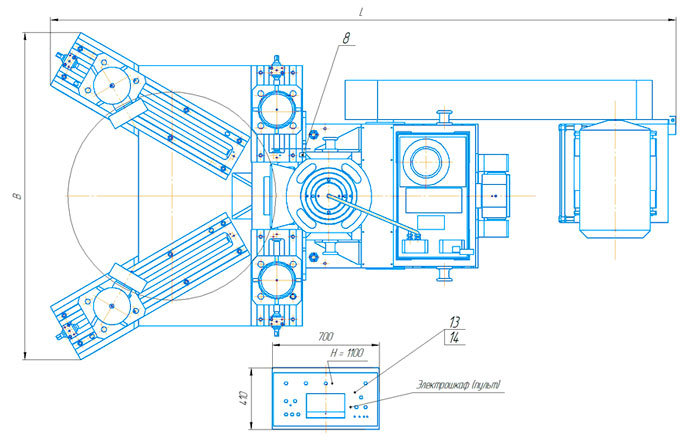

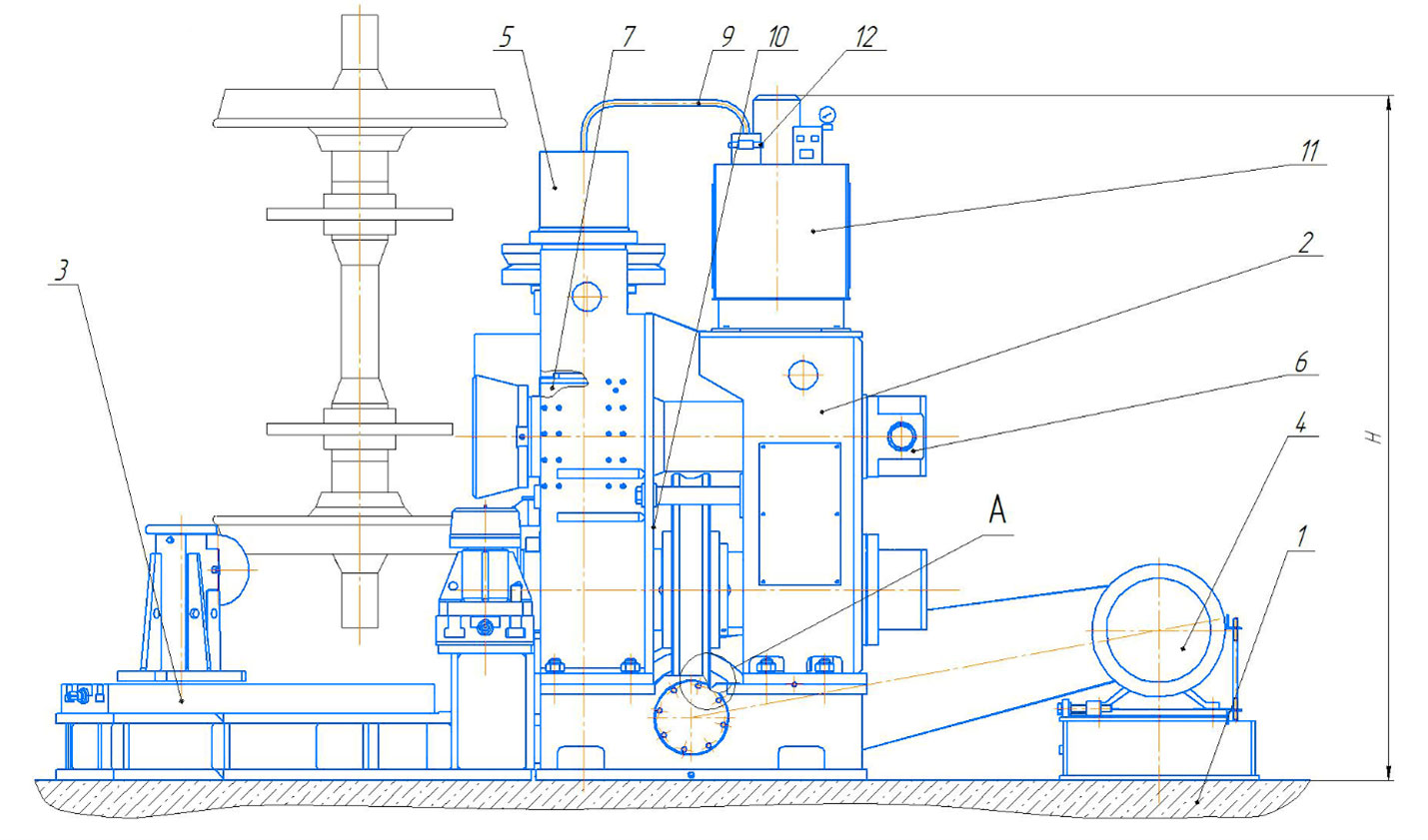

Общий вид и расположение составных частей пресса ПБ7730

Расположение составных частей пресса гидравлического ПБ7730 для обжима буртов бандажей усилием 1000 кН Расположение составных частей пресса ПБ7730



Перечень составных частей пресс гидравлического ПБ7730 для обжима буртов бандажей усилием 1000 кН

Обозначение Наименование Кол
1 3530.11.001 Станина 1
2 3530.12.001 Ролики направляющие 1
3 3530М.21.001 Привод обжимных роликов 1
4 3530.31.001 Гидроцилиндр 1
5 3530.33.001 Редуктор с обжимными роликами 1
6 3530.34.001 Ползун 1
7 3530.41.001 Механизм конечных выклю-чателей 1
8 3530.81.001 Трубопровод 1

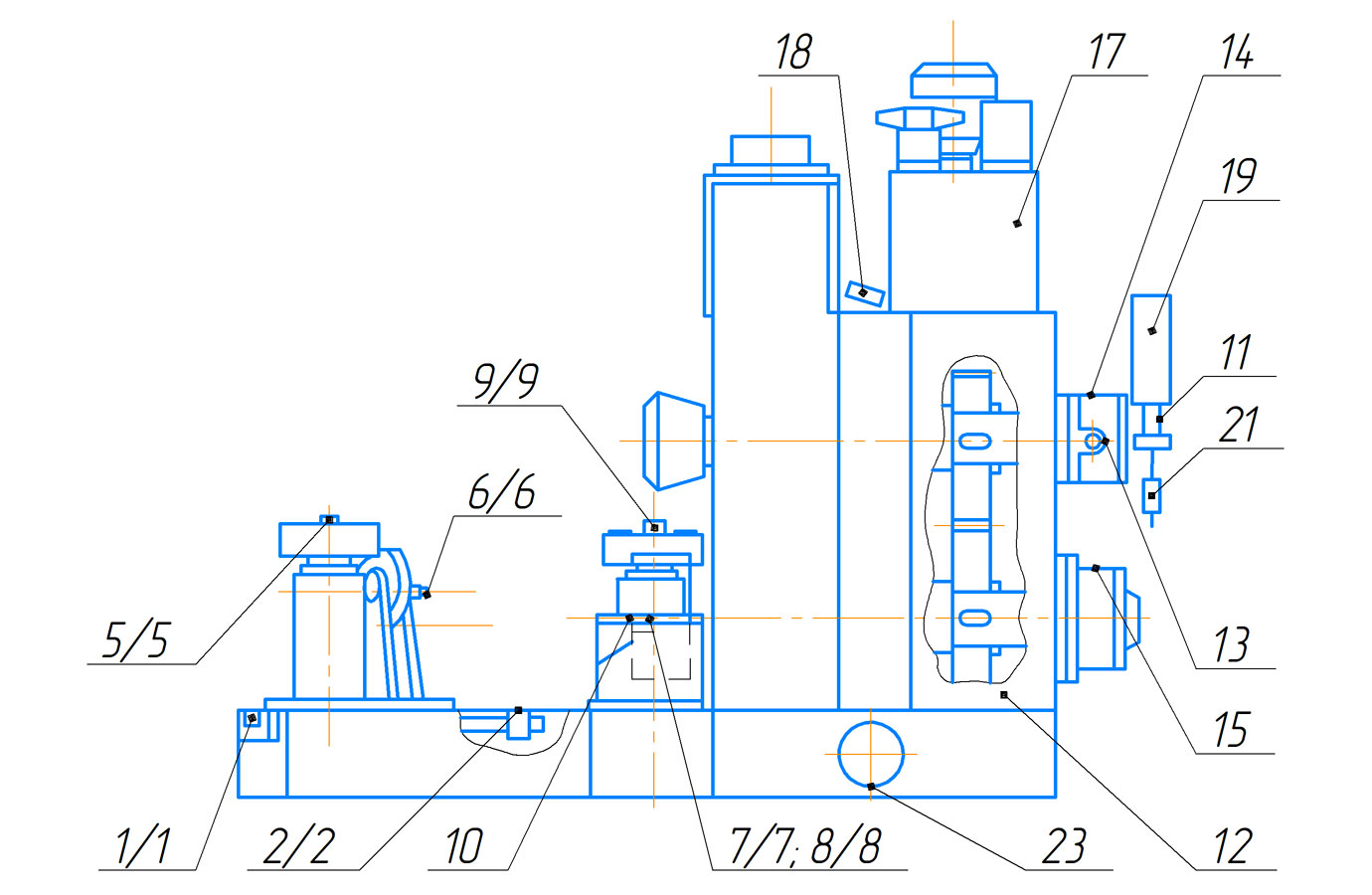

9 3530.82.001 Система смазки 1
10 У27.58.08.1.00.001 Гидроагрегат 1
11 3530М.91.001 Электрооборудование пресса 1
12 ПБ7730.92.001 Электрооборудование шкафа 1
13 3530М.94.001 Панель силовая 1

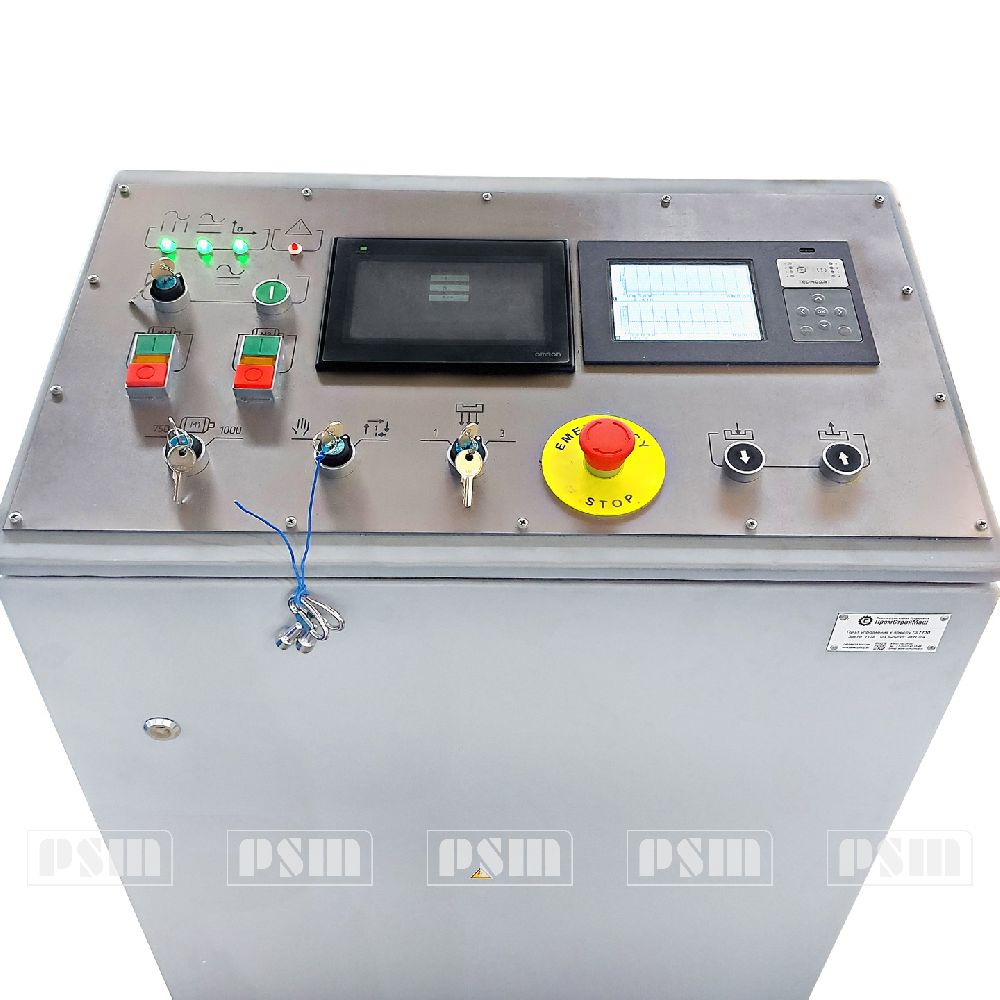

14 ПБ7730.93.001 Электрооборудование пульта

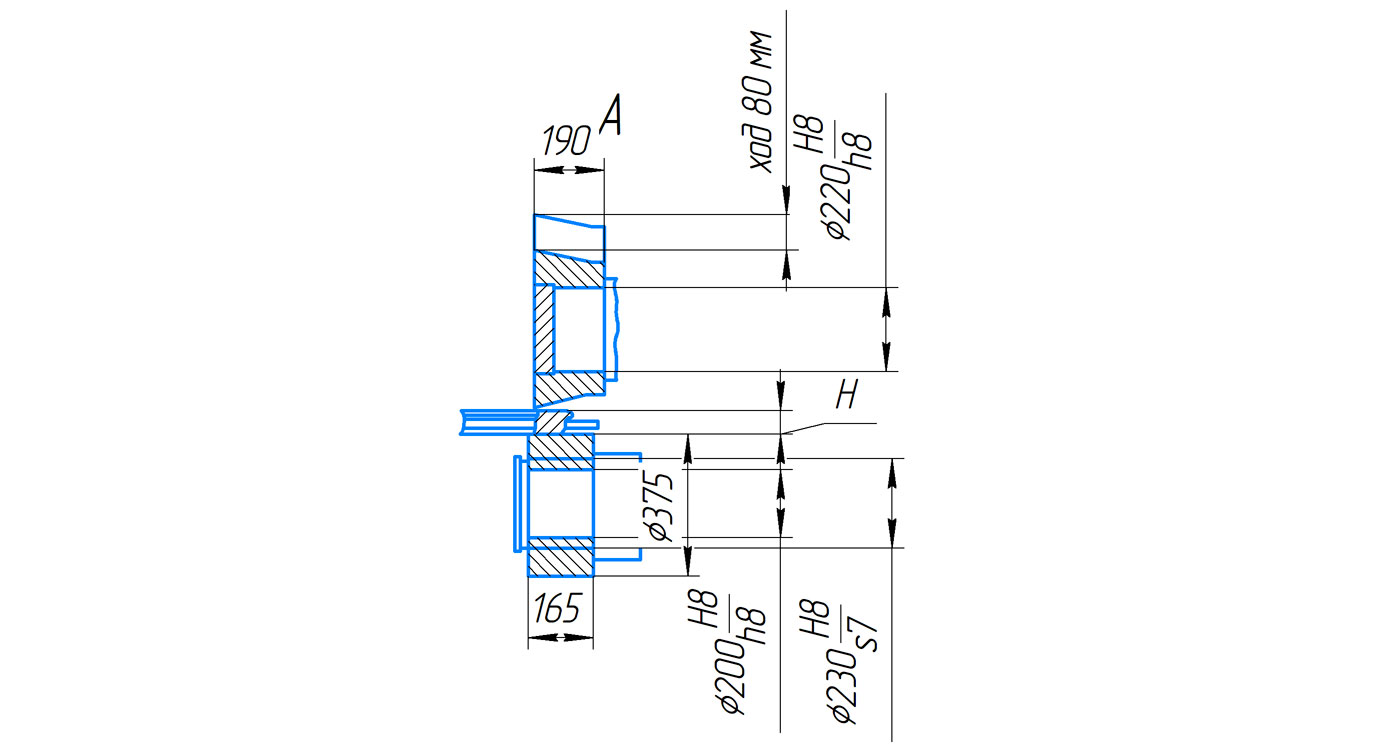

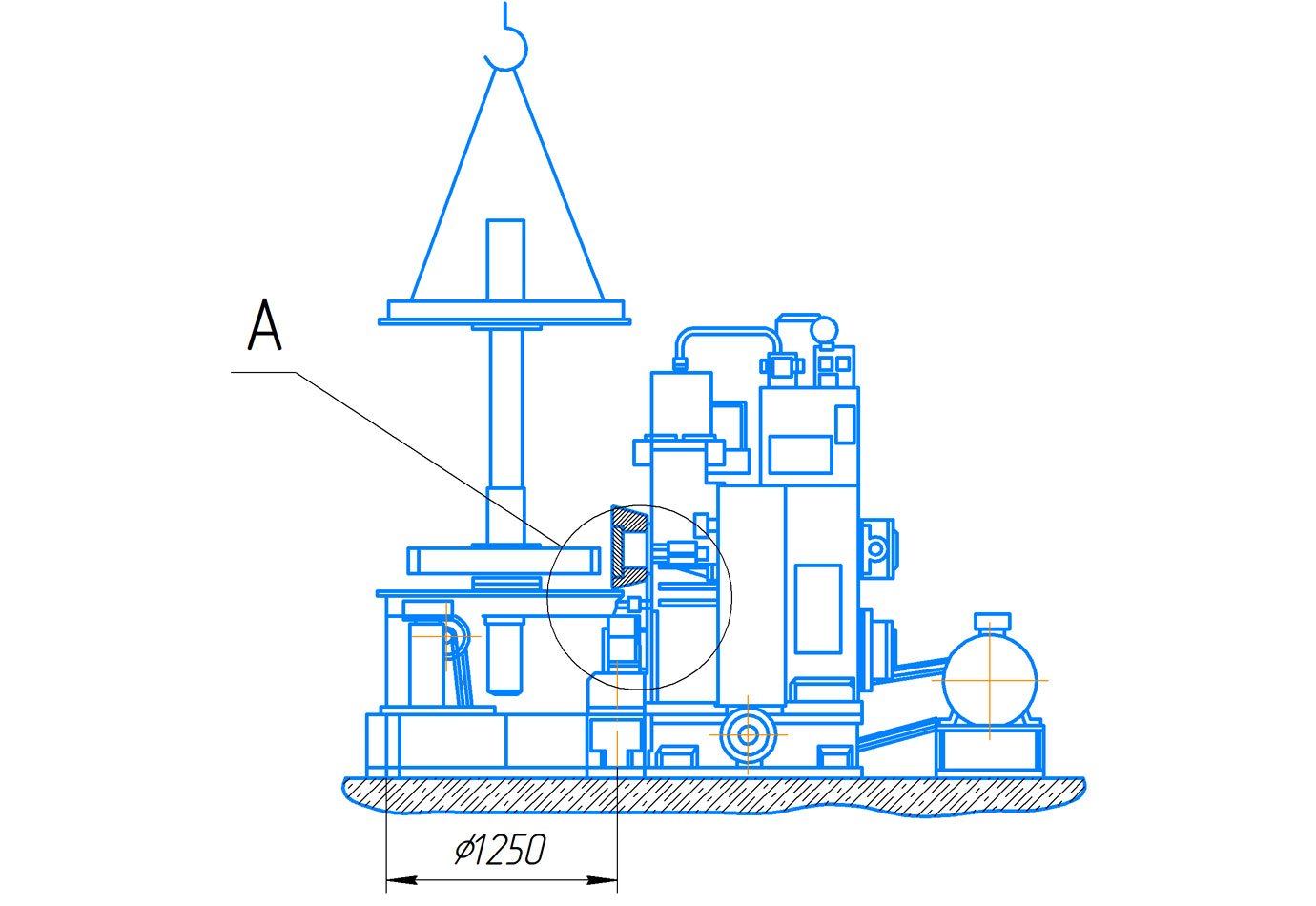

Габарит рабочего пространства и эскиз мест крепления инструмента пресса ПБ7730



Габарит рабочего пространства и эскиз крепления инструмента пресса гидравлического ПБ7730 для обжима буртов бандажей усилием 1000 кН

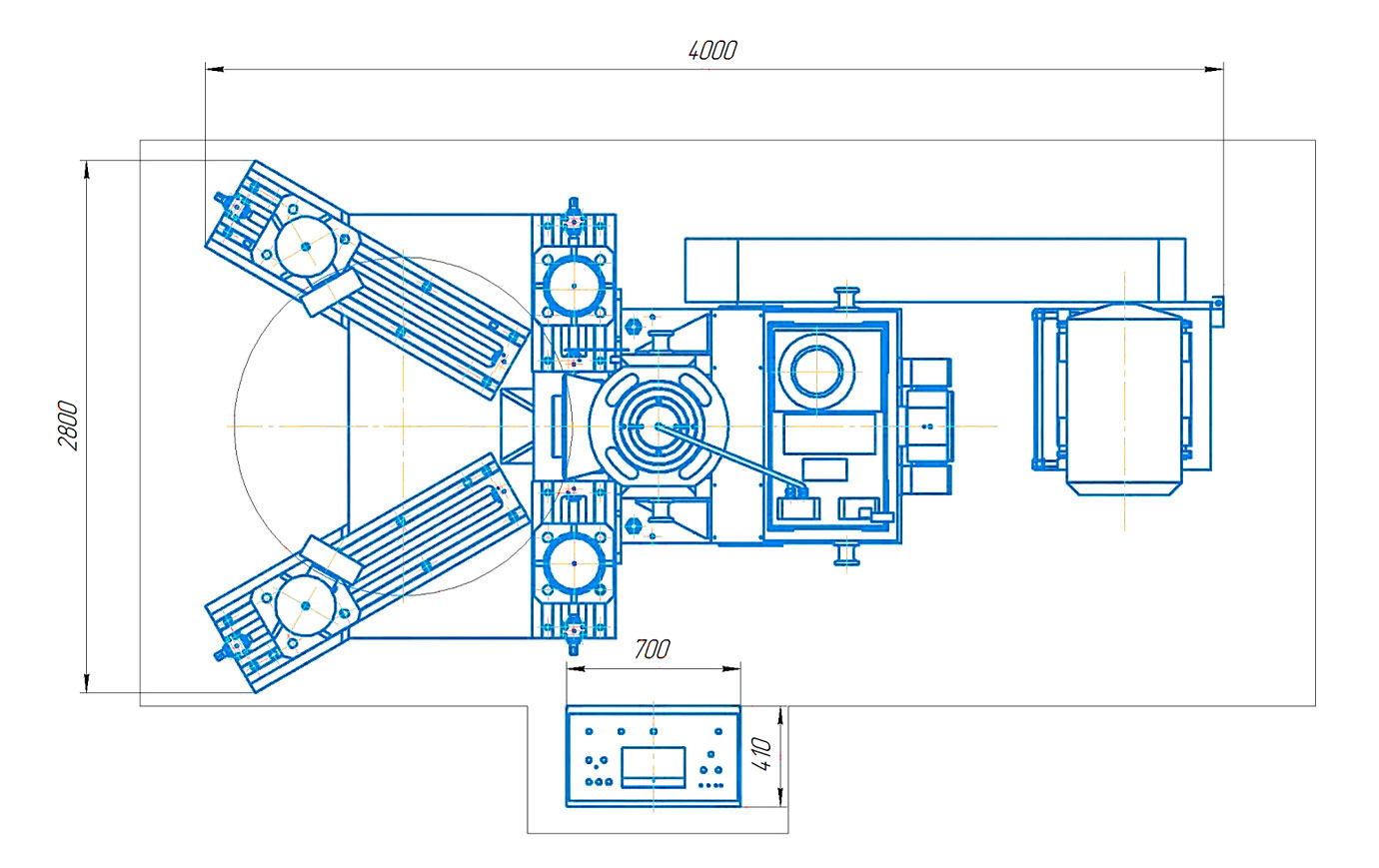

Габариты пресса ПБЮ 7730 в плане

Габариты пресса ПБ7730 в плане

Требования дл безопасной эксплуатации пресса гидрасличсеского для обжима буртов бандажей усилием 1000 кН модели ПБ7730

  1. При эксплуатации пресс гидравлического для обжима буртов бандажей усилием 1000 кН модели ПБ7730 должны соблюдаться все общие правила техники безопасности при работе на кузнечно-прессовом оборудовании, требо-вания ГОСТ 12.2.003-91, ГОСТ 12.3.026-81.

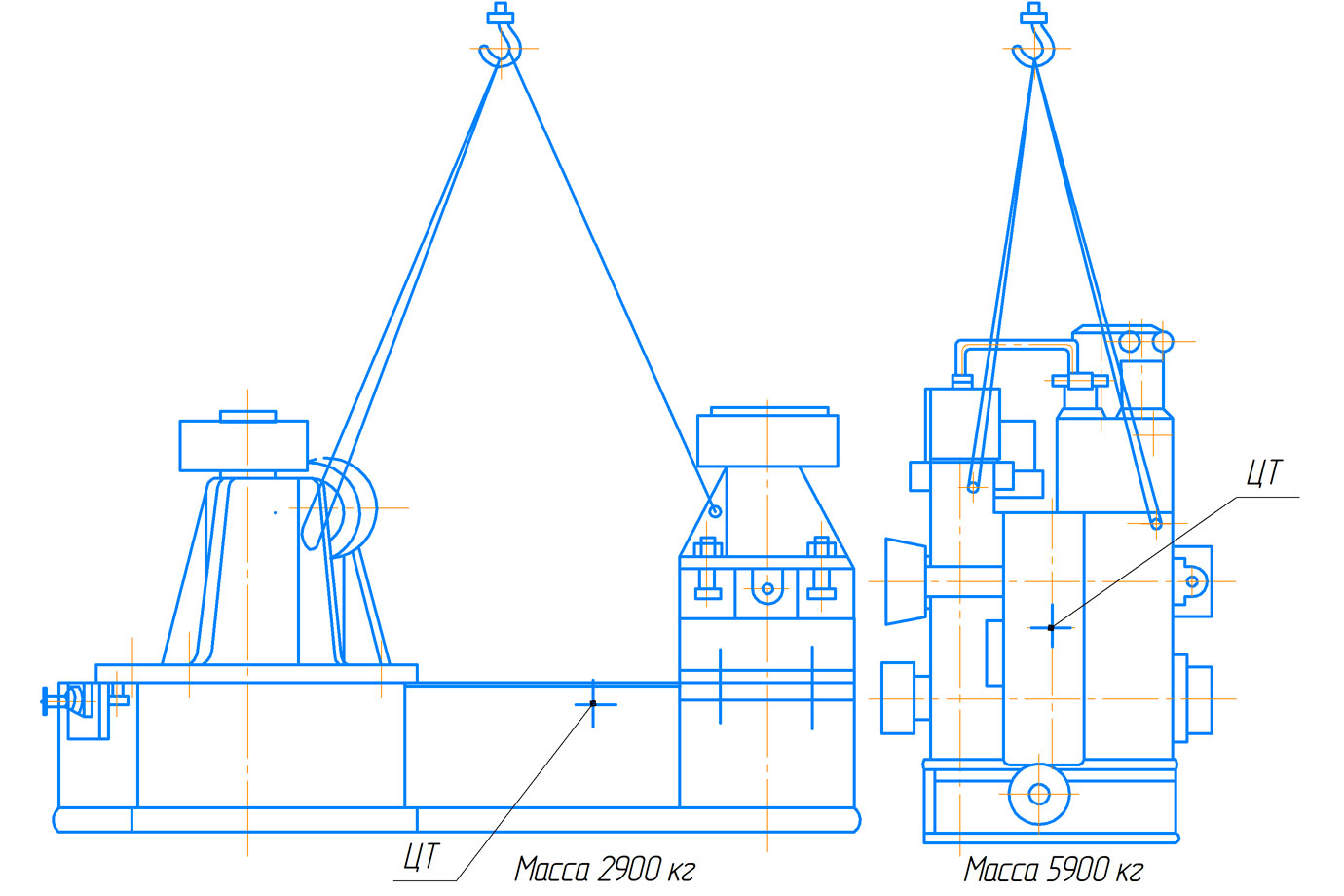

  2. При транспортировании пресса ПБ7730 должны выполняться меры безопас-ности в соответствии с ГОСТ 12.3.009-76, ГОСТ 12.3.020-80, и разделом 7 на-стоящего руководства. Для захватов должны использоваться специальные грузозахватные прис-пособления, а также детали и элементы пресса ПБ7730, предусмотренные для этой цели.
  3. При консервации и расконсервации пресса гидравлического ПБ7730 для обжима буртов бандажей должны выполняться тре-бования ГОСТ 9.014-78.
  4. При установке пресса гидравлического ПБ7730 на месте эксплуатации следует:
    • соблюдать меры безопасности в соответствии с требованиями разделов 7 и 9 настоящего руководства
    • исключить воздействия на пресс ПБ7730 вибраций, создаваемых другим оборудованием
    • обеспечить надежную изоляцию коммуникаций при подводе их к прессу ПБ7730
    • обеспечить свободный доступ оператора к гидравлическому прессу.
  5. При подготовке пресса ПБ7730 к первоначальному пуску следует:
    • подключение пресса для обжима буртов бандажей ПБ7730 к цеховой электрической сети произвести в соо-тветствии с РЭ часть II «Электрооборудование» и схемой электрической внеш-них соединений ПБ7730.00.001 Э5;
    • проверить работоспособность всех узлов, надежность блокировок, срабатывание аварийных кнопок.
    • В прессе предусмотрены блокировки и соответствующая сигнализация аварийных ситуаций в гидроприводе. Описание действия блокировок приве-дена в разделе 5 настоящего руководства и в РЭ часть II «Электрооборудова-ние».
  6. Перемещение подвижных частей пресса для обжима буртов бандажей ПБ7730 должно быть плавным, без рывков и ударов. Этого следует добиться регулировкой гидропривода, прави-льной установкой конечных выключателей.
  7. Перед началом пуска пресса ПБ7730 пространство вокруг него должно быть освобождено от инструмента, приспособлений и других посторонних предме-тов.
  8. При работе пресса для обжима буртов бандажей ПБ7730 необходимо:
    • соблюдать меры безопасности в соответствии с требованиями раздела 9 настоящего руководства;
    • при работе с электрооборудованием соблюдать требования РЭ часть II «Электрооборудование», «Правил устройства электроустановок (ПУЭ)», «Правил технической эксплуатации электроустановок пром- предприятий», «Правил техники безопасности при эксплуатации электроустановок потребите-лей»;
    • периодически проверять надежность работы блокировочных устройств.
    • При неисправных блокировочных устройствах, пресс ПБ7730 должен быть немедленно отключен и вызван дежурный электрик.
  9. При обнаружении неисправностей, поломок, посторонних шумов в прессе для обжима буртов бандажей ПБ7730 следует остановить пресс, нажав кнопку «Стоп общий», вызвать меха-ника и поставить в известность администрацию цеха. До устранения неисправ-ности повторный пуск пресса в работу не допускается.
  10. При проверке технического состояния, при техническом обслуживании и ремонте пресса ПБ7730 следует:
    • своевременно соблюдать все регламентные работы, обеспечивающие меры безопасности и безотказную работу пресса в соответствии с требованиями раздела 5 и 9 настоящего руководства и РЭ часть II «Электрооборудование»;
    • отключать электрооборудование при ремонте и наладочных работах, связанных с нахождением человека в рабочем пространстве пресса;
  11. Сварка трубопроводов, деталей гидравлических приводов и уст-ройств, предназначенных для работы под давлением, должна производиться при отключенном гидроприводе.
  12. После ремонта трубопроводов пресс должен быть испытан в при-сутствии инженера по технике безопасности пробным давлением Рпр = 1,25 Рр, при этом должны соблюдаться все требования безопасности в соответ-ствии с ГОСТ Р 52543-2006.
  13. Чистка, отбтирка и регулировка механизмов пресса ПБ7730 должна произво-диться только при полной остановке пресса с отключением его от электриче-ской сети.
  14. Манометры для измерения давления должны быть опломбированы. Поверка манометров с последующим опломбированием должна произво-диться в установленные сроки поверки. Для замены манометров должны применяться манометры с красной чер-той на шкале, указывающей максимально допустимое рабочее давление.
  15. При измерении электрических параметров должны выполняться меры безопасности в соответствии с требованиями ГОСТ 12.3.019-80 и ПУЭ.
  16. При эксплуатации пресса ПБ7730 должны соблюдаться требования мер по-жарной безопасности в соответствии с требованиями ГОСТ 12.1.004-91 и ГОСТ 12.2.037-78.
    Кроме того, не допускается:
    • оставлять пропитанную смазкой ветошь в зоне обслуживания пресса;
    • курить в зоне обслуживания пресса.
  17. Категорически запрещается
      • приступать к работе на прессе без ознакомления с «Руководством по эксплуатации»;
      • допускать к работе лиц, не прошедших инструктаж в соответствии с ГОСТ 12.0.004-90;
      • допускать к работе на прессе лиц моложе 18 лет;
      • работать на прессе при неисправных блокировках;
      • оставлять включенный гидропривод без присмотра;
      • отпускать и подтягивать соединения трубопроводов и крепления гидро-аппаратуры при работающем гидроприводе.
  18. После окончания работы пресс должен быть отключен от питающей сети.
  19. Перед разборкой пресса или его узлов должны быть отключены все энергоисточники и приняты меры против их случайного включения.
  20. Разборка гидравлического привода, находящегося под давлением, запрещается.
  21. Сварные работы на подсоединенных к гидроаппаратуре трубопрово-дах запрещаются.

Краткое описание конструкции пресса ПБ7730

Конструкция пресса выполнена со сборной станиной, состоящей из передней и задней стоек, устанавливаемых на основание и дополнительного осно-вания для установки направляющих роликов.

В передней стойке устанавливается вертикальный гидравлический цилиндр поршневого типа при помощи которого верхний обжимной ролик при-жимается к обрабатываемому изделию, которое снизу опирается на нижний ролик. Привод вращения роликов механический и состоит из: двухскоростного электродвигателя, позволяющего изменять частоту вращения колеса (переклю-чение производится во время остановки пресса), клиноременной передачи, червячной и цилиндрической пар зубчатых колес. Электродвигатель привода устанавливается сзади пресса на специальной тумбе.

Со стороны обжимных роликов на основании устанавливаются направляющие и поддерживающие ролики, которые, в зависимости от диаметра обрабатываемого изделия, при помощи винтовых пар перемещаются по направляющим опоры, обеспечивая требуемое положение изделия. Кроме того, в специальном кронштейне на передней стойке станины закреплен дополнительный ролик, с помощью которого изделие устанавливается в положение, соответствующее наиболее точной завальцовке.

Гидропривод пресса  ПБ7730 индивидуальный масляный, установлен сверху на задней стойке станины пресса.

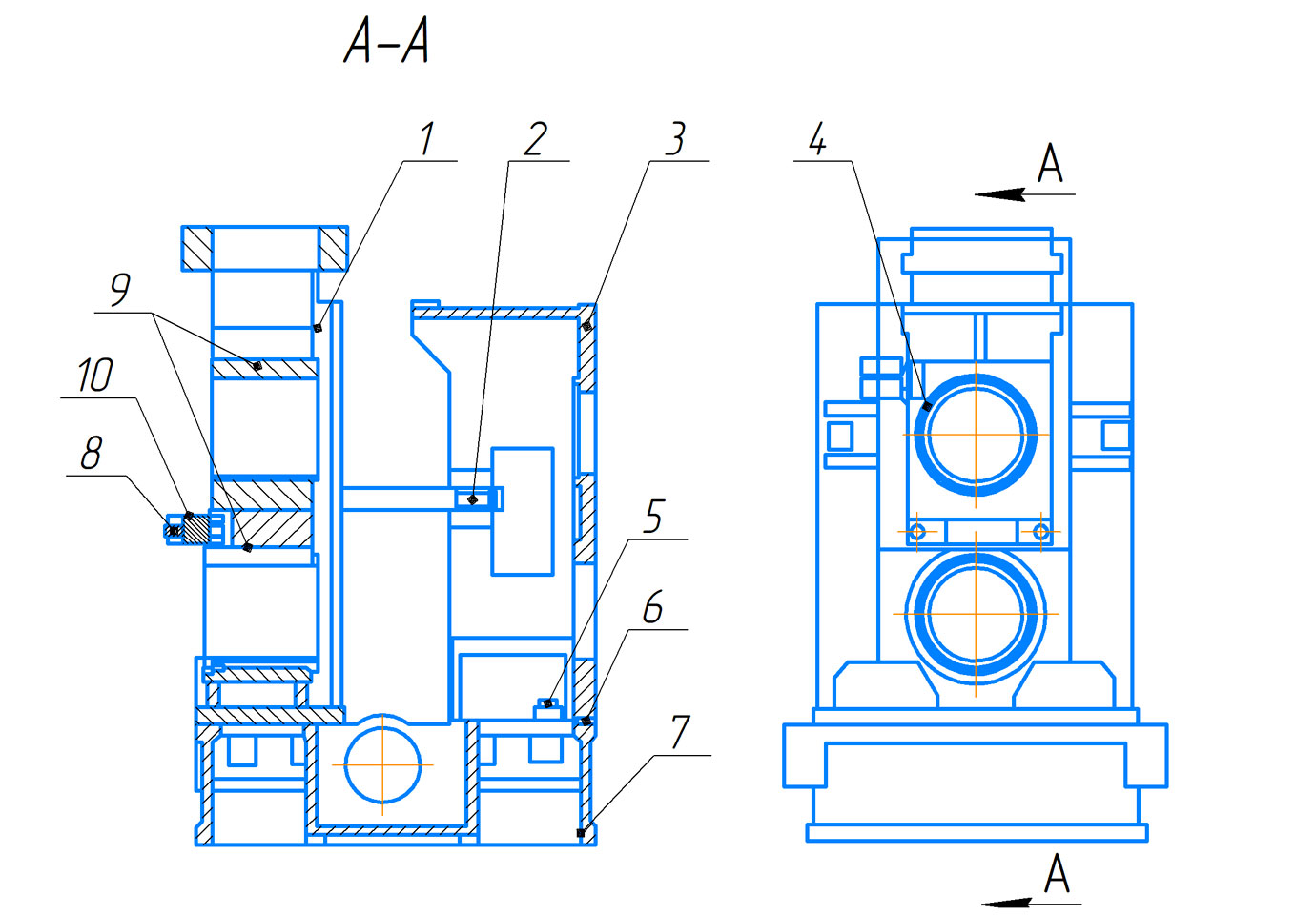

Станина и ползун пресса ПБ7730

Станина пресса  ПБ7730 для обжима буртов бандажей усилием 1000 кН

Станина пресса состоит из передней 1 и задней 3 стоек, устанавливаемых на основании 7 и скрепленных с ним шпильками 5. Кроме того, для фиксации положения этих деталей относительно друг друга служат штифты 6. Дополнительно передняя и задняя стойки скрепляются между собой стяжными болтами 2.


В верхней части передней стойки, представляющей собой сварную конструкцию, в расточке устанавливается гидроцилиндр, который своим штоком связан с ползуном 4, передающим усилие цилиндра на проходящий через ползун вал редуктора машины. Направляющими для ползуна служат вертикальные накладки прямоугольного проема стойки, на которых имеется система отверстий и канавок для подачи смазки. Под ползуном в нише передней стойки на кронштейне установлен упорный ролик 8, предназначенный для установки положения изделия при его обжиме.


В стойках, основании и ползуне имеются специальные отверстия, предназначенные для установки валов редуктора, в которых запрессованы втулки 9 (передняя стойка и ползун), которые являются подшипниками скольжения валов, а также отверстия для установки подшипников качения и подшипниковых узлов. Станина является базой, на которой монтируются все узлы пресса.

Цилиндр пресса ПБ7730

Цилиндр устанавливается в отверстие передней стойки станины и крепится к ней гайкой.

В нижней кольцевой проточке цилиндра устанавливаются два полукольца.

В поршне установлены две манжеты с защитными кольцами, а также круглое резиновое кольцо, исключающие перетечку рабочей жидкости из штоковой в поршневую полость.

Поршень закреплен гайкой на штоке, которая защищена от отворачивания.

Шток нижним своим концом при помощи двух серег, фланца и проставки соединяется с ползуном станины. Уплотнение штока осуществляется комплектом шевронных уплотнений из доместика. В переднем фланце установлен грязесъемный скребок.

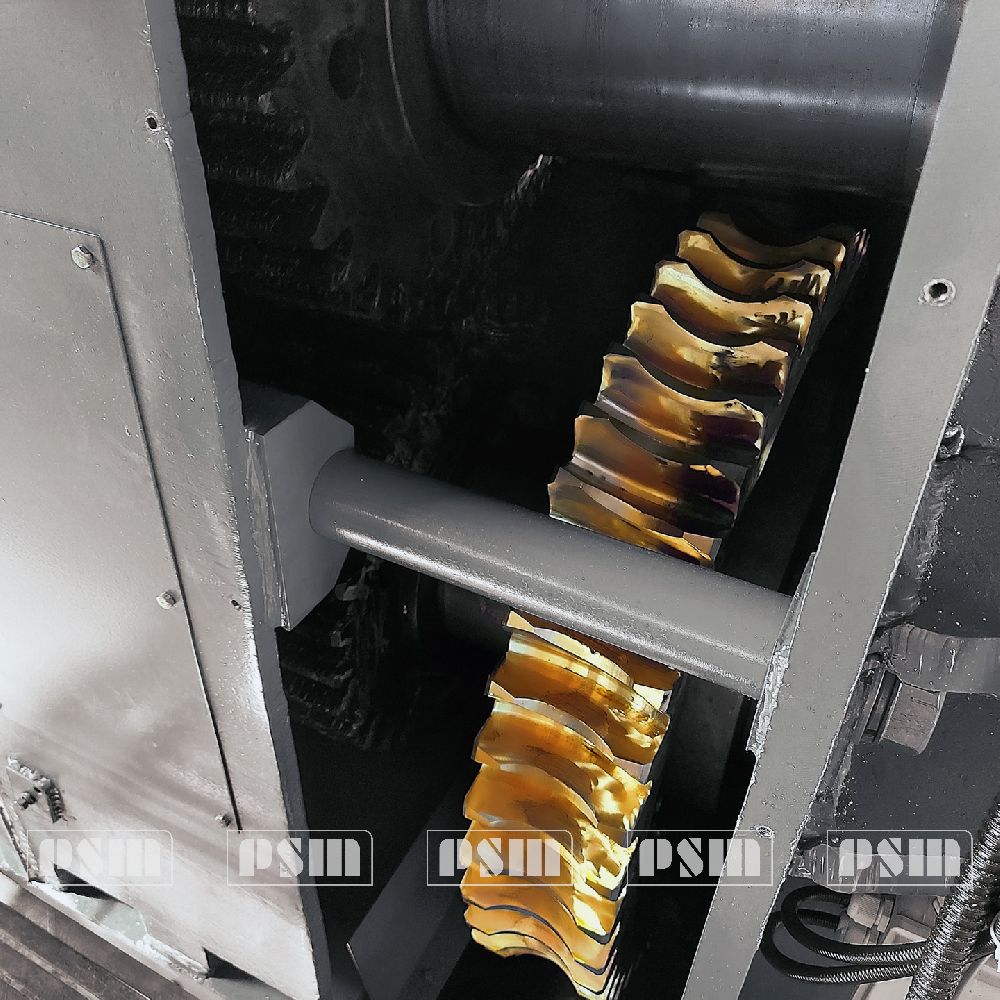

Редуктор пресса ПБ7730

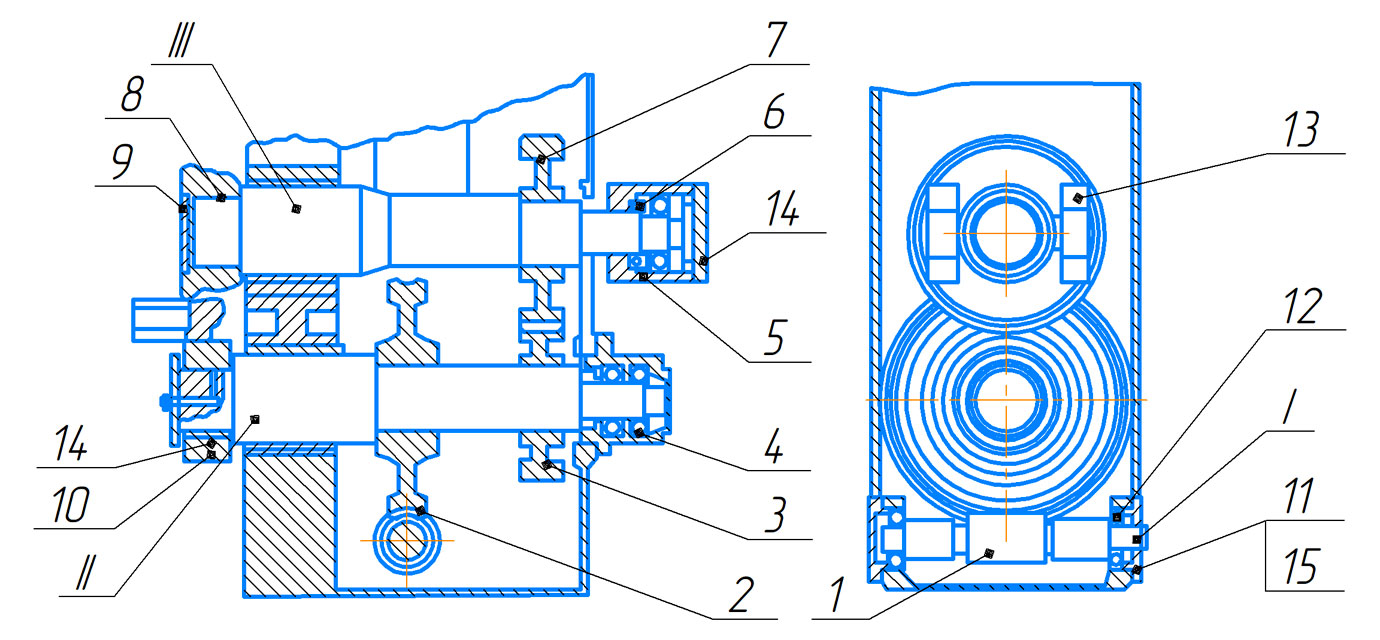

Редуктор пресса гидравлического ПБ7730 для обжима буртов бандажей усилием 1000 кН

Верхний обжимной ролик 8 является инструментом, обжимающим бурт бандажного колеса. Нижний обжимной ролик 10 только поддерживает это колесо. Механизм вращения роликов состоит из электродвигателя и клиноременной передачи, входящих в узел привода обжимных роликов, а также червячной и зубчатой передачи, входящих в данный узел. Червяк 1 на роликоподшипниках 12 установлен в отверстия основания и по концам закрывается крышками 11. На валу II, нижнего обжимного ролика 10, одним концом входящего в подшипник скольжения передней стойки, а другим концом в роликоподшипники 4 задней стойки, находится червячное колесо 2 и шестерня 3, входящая в зацепление с шестерней 7 верхнего вала III. На конце этого вала при помощи фланца 9 крепится верхний обжимной ролик 8, второй конец вала III шарнирно установлен в упорном и роликоподшипнике 6 на кронштейнах 13, которые крепятся к задней стойке.

Роликоподшипники установлены в корпусе 5, который цапфами заведен в кронштейны 13. Между торцем подшипника и крышкой установлен амортизатор (прокладка) 14 из полиуретана, предохраняющая подшипники от удара, возникающего при установке изделия о торец верхнего вала.

Вал III проходит через отверстие ползуна, связанного со штоком цилиндра, что позволяет верхнему обжимному ролику, вращаясь, совершать поступательное движение вниз – вверх.

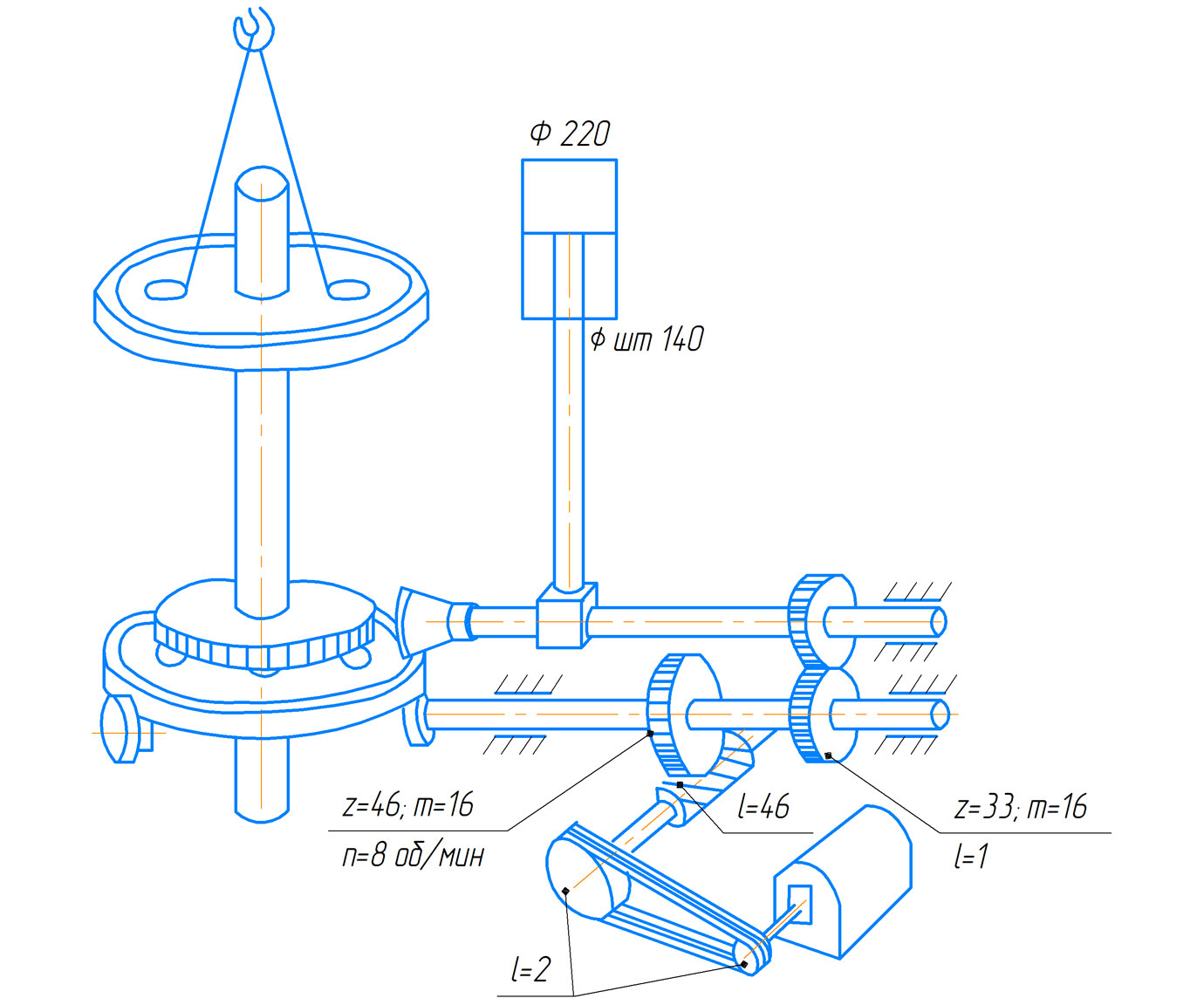

Кинематическая схема пресса ПБ7730

 Кинематическая схема редуктора пресса  ПБ7730 для обжима буртов и бандажей усилием 1000 кН

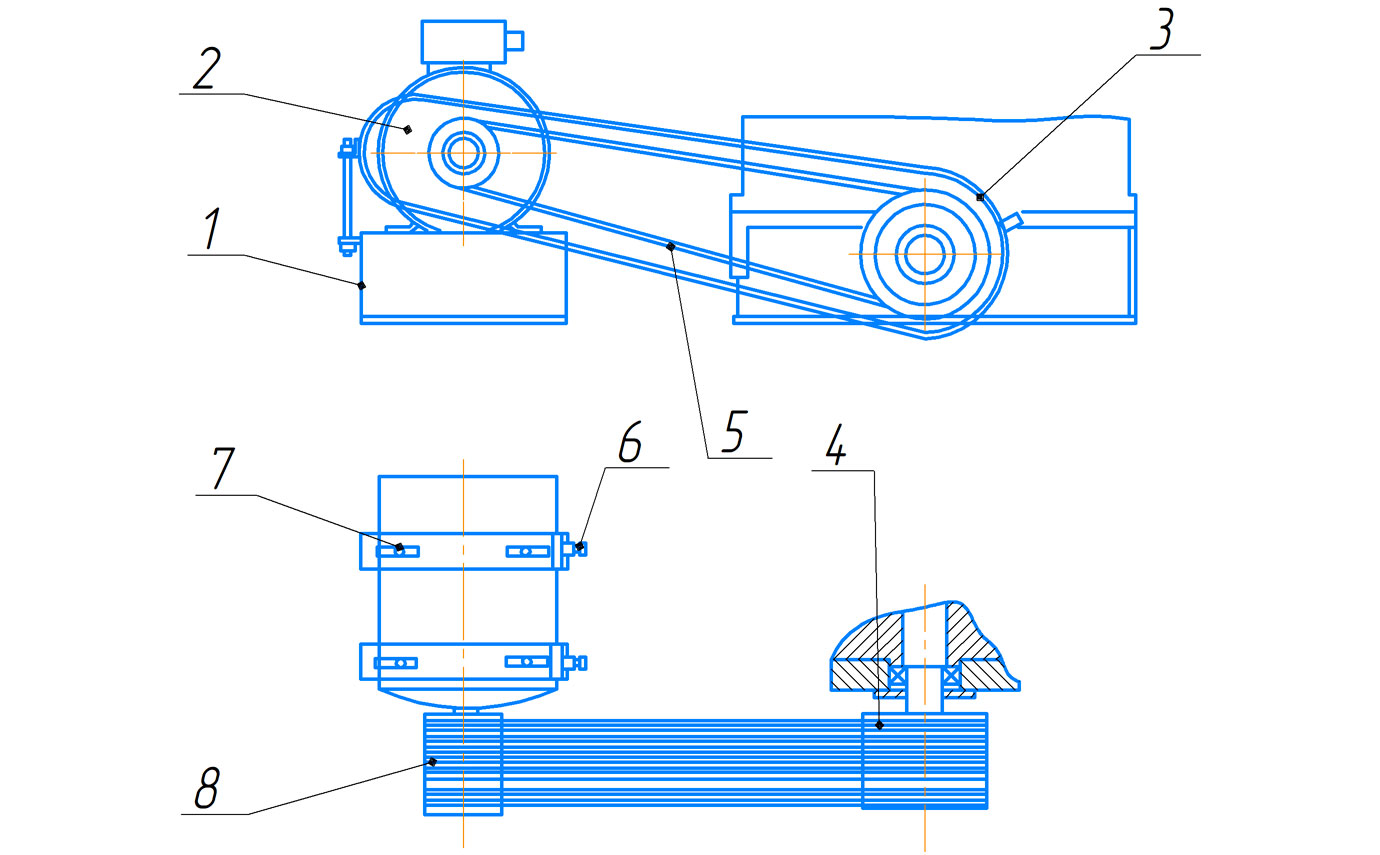

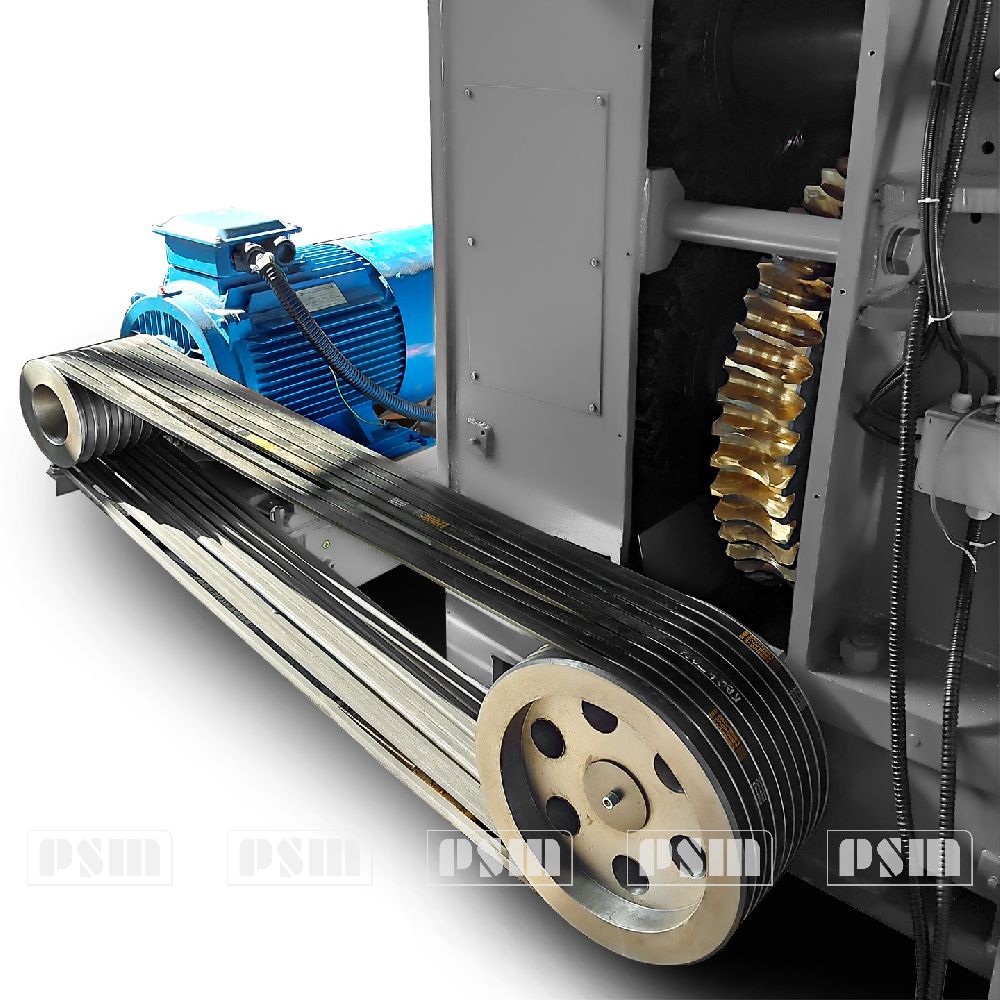

Привод пресса для обжима буртов бандажей ПБ7730

Привод пресса ПБ7730 для обжима буртов бандажей усилием 1000 кН

Привод обжимных роликов состоит из электродвигателя 2, который устанавливается на сварную тумбу 1. На валу эл. двигателя устанавливается шкив 8, который девятью клиновыми ремнями 5 передает вращение на шкив 4, установленный на червячной валу I редуктора (рис. 6).

Натяжение ремней осуществляется с помощью двух винтов 6. Фиксация эл. двигателя осуществляется болтами 7.

Клиноременная передача закрывается кожухом 3.

Ролики направляющие пресса ПБ7730 для обжима буртов бандажей

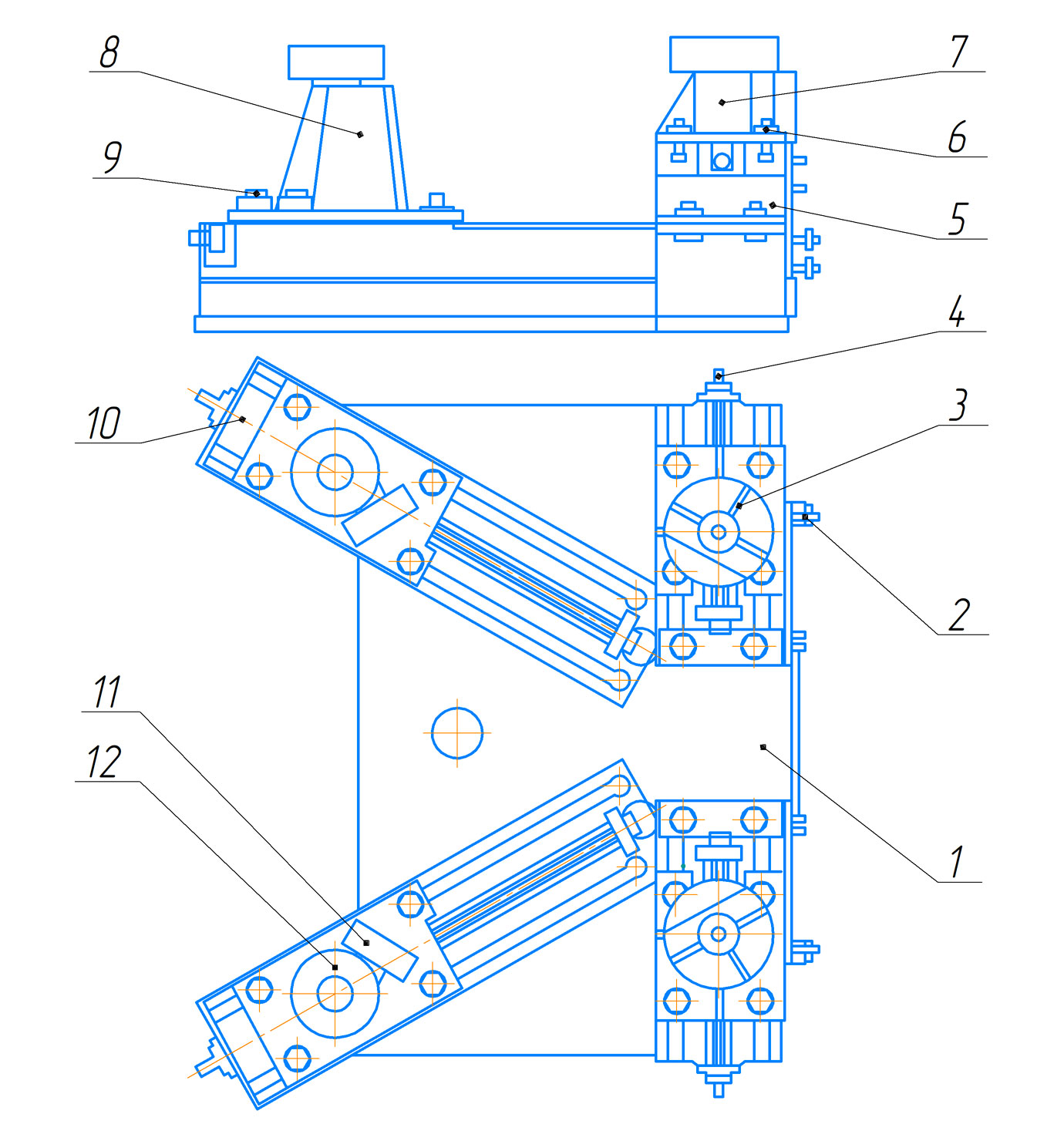

Ролики направляющие пресса гидравлического ПБ7730 для обжима буртов бандажей усилием 1000 кН

Направляющие ролики предназначены для установки и поддержки колеса (изделия) в процессе его обжима. Состоят из сварного основания 1, соединенного при помощи болтов 2 с основанием станины, а также четырех стоек с роликами, на которые непосредственно устанавливается обжимаемое колесо.

Два передних ролика 3 с вертикальной осью вращения установлены на роликоподшипниках и при помощи винтовой передачи 4 перемещаются вместе со своими подставками 7 по направляющим столов 5, на которых они установлены.

Крайние ролики 11, 12 на подшипниках скольжения вместе со своими подставками также при помощи винтовой передачи 10 перемещаются по направляющим столов.

Фиксация всех четырех подставок в требуемом положении производится затяжкой гаек болтов 6 и 9, двигающихся в Т образных пазах.

Регулировка по высоте – с помощью проставок 13

Гидросистема пресса ПБ7730

Гидросистема пресса ПБ7730 служит для приведения в действие ползуна обжимного ролика пресса и осуществляет следующие движения.

  1. Рабочий ход ползуна обжимного ролика
    • ускоренный подвод
    • прессование
    • I ступень
    • II ступень
    • III ступень
    • сброс давления.
  2. Возвратный ход ползуна.

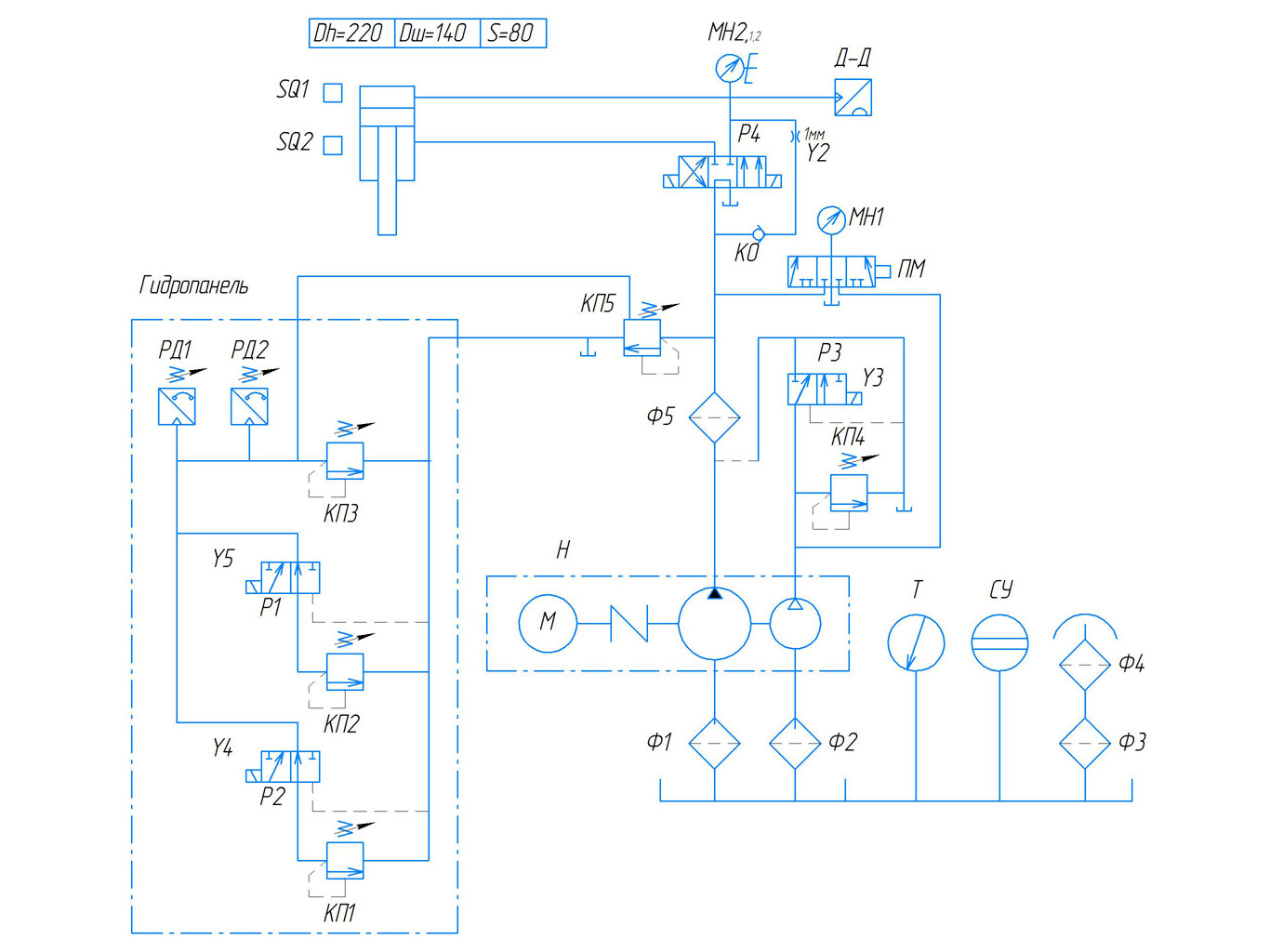

В состав гидросистемы (см. гидросхему 3530.00.001 Г3) входит гидроагрегат (см. У27.58.08.1.00.001), гидропанель (см. У27.58.08.1.42.001), гидроцилиндр (см. 3530.31.001) и трубопроводы.

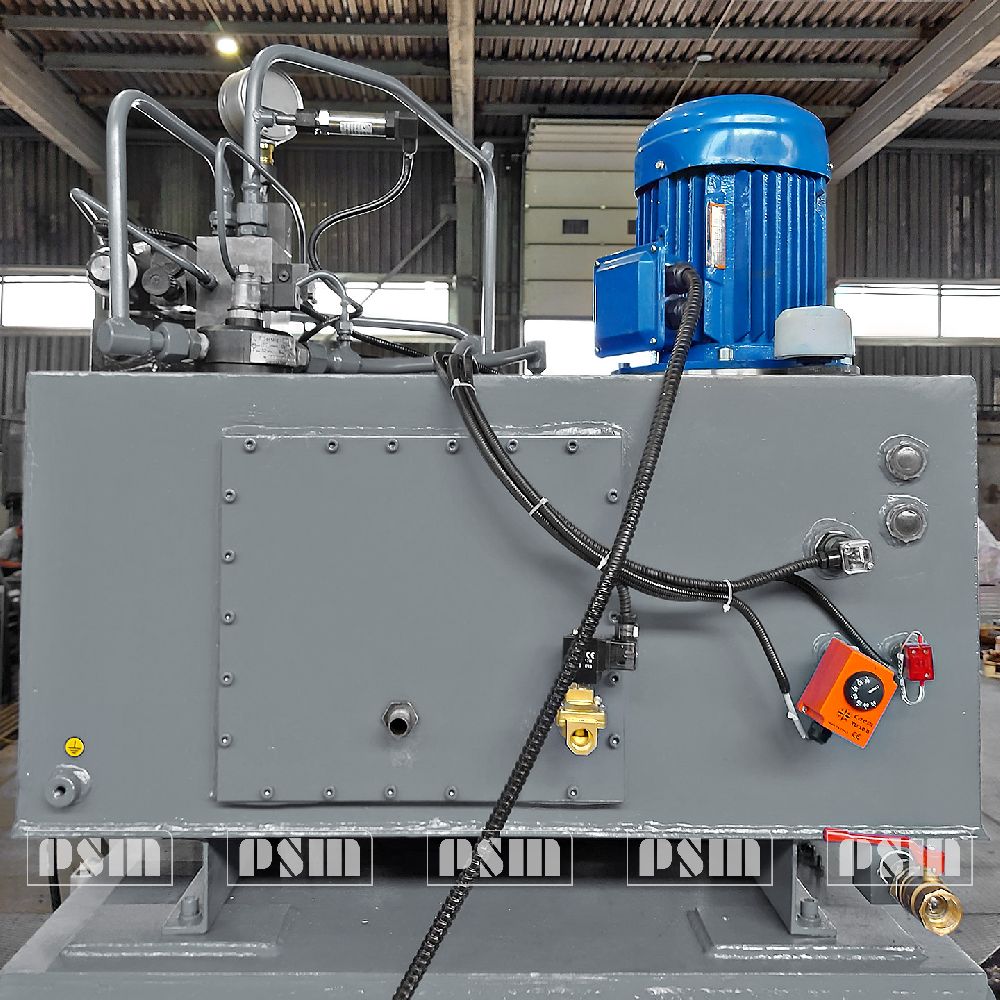

Гидроагрегат установлен на станине пресса ПБ7730 и состоит из следующих узлов: бака 1, насосной установки 110, гидроблока 6, приемных фильтров 111, напорного фильтра 112, заливного фильтра 7, датчика уровня масла 113, термопреобразователя 114.

Бак представляет из себя сварную емкость. На верхней крышке бака смонтирована насосная установка в вертикальном положении с погруженными под уровень масла насосами. Рядом установлены: гидроблок с распределительной и контрольнорегулирующей гидроаппаратурой, заливной фильтр с сапуном и напорный фильтр.

На боковой стенке бака имеются съемные люки для обслуживания (промывки) внутренних полостей бака. Здесь же расположены прозрачные глазки маслоуказателя и датчик уровня масла. На торцевой стенке бака, внизу, имеется болт заземления.

В нижнем листе (днище) бака расположены пробки для слива масла.

Бак имеет 4 крюка для строповки при транспортировке.

Насосная установка состоит из радиальнопоршневого насоса высокого давления и секционированного с ним пластинчатого насоса, приводимых во вращение асинхронным электродвигателем через муфту с упругой звездочкой. На всасывающих линиях обоих насосов установлены приемные фильтры с перепускными клапанами.

В линии всасывания радиальнопоршневого насоса имеется отвод выведенный на верхнюю крышку бака и предназначенный для выпуска воздуха из корпуса насоса при первоначальном заполнении гидросистемы рабочей жидкостью. Отвод заглушен резьбовой пробкой поз. 100 (К ¼ ").

Гидроблок состоит из стального корпуса 1, на котором установлена распределительная и регулирующая гидроаппаратура. На верхней плоскости корпуса расположен переключатель манометра 37 к которому подсоединен манометр. Поворотом рукоятки переключателя обеспечивается подключение манометра в контролируемую линию гидросистемы. Среднее положение «0» рукоятки переключателя соответствует отключению манометра

Гидрораспределители Р3 и Р4 имеют электромагнитное управление.

Электромагниты постоянного тока напряжением 24В. Гидроблок соединен трубопроводами через напорный фильтр с насосной установкой. На нижней плоскости корпуса гидроблока выведены сливные трубы.

Сетчатый заливной фильтр 7 установлен на верхней крышке бака, накрывая окно, предназначенное для обслуживания приемных фильтров насосной установки. Заливная горловина фильтра закрыта резьбовой крышкой на которой установлен сапун.

Гидропанель установлена на кронштейне, закрепленном к станине пресса ПБ7730 и соединяется трубопроводами с гидроагрегатом. На стальном корпусе гидропанели установлена распределительная и контрольнорегулирующая гидроаппаратура. Гидрораспределители Р1 и Р2 имеют электромагнитное управление. Электромагниты постоянного тока напряжением 24В.

Перечень составных частей пресс гидравлического для обжима буртов бандажей усилием 1000 кН модели ПБ7730

Обозначе-ние по гидросхеме Наименование, модель Назначение
Н Агрегат насосный
А50НС6,3-4П
Р1 = 25 МПа
Q1 = 8,6 дм3/мин
Р2 = 3 МПа
Q2 = 17,8 дм3/мин
N = 4 кВт
N = 1430 об/мин
Нагнетает в гидросистему рабочую жидкость двумя потоками:
  1. й поток от радиально-поршневого насоса обеспечивает движение штока гидроцилиндра с усилием прессова-ния;
  2. ой поток от пластинчатого насоса обеспечивает ускорение движения штока гидроцилиндра вниз и вверх.
Ц Гидроцилиндр
Рн = 25 МПа
Dn = 220 мм
dшт. = 140 мм
Sход = 80 мм
Преобразует энергию гидравлического потока в механическое движе-ние штока, обеспечивая его скорость и усилие.
КП1 Клапан предохраните-льный КПМ6/3Р3 Ограничивает давление первой ступени прессования.
КП2 Клапан предохранительный КПМ6/3Р3 Ограничивает давление второй ступени прессования.
КП3 Клапан предохранительный КПМ6/3Р4 Ограничивает давление третьей ступени прессования.
КП4 Клапан предохранительный МКПВ-10/3МВ1 Ограничивает давление в линии пластинчатого насоса.
КП5 Клапан предохранительный МКПВ-10/3МВ3 Ограничивает давление в линии радиальнопоршневого насоса.
РД1 Реле давления EDS505-250-4-0-000 Дает команду на включение времени выдержки первой ступени прессования.
РД2 Реле давления EDS505-250-4-0-000 Дает команду на включение времени выдержки второй ступени прессования.
Р1 Гидрораспределитель ВЕ6.573.Г24Н Подключает и отключает клапан КП2 к линии регулирования давления прессования.
Р2 Гидрораспределитель ВЕ6.573.Г24Н Подключает и отключает клапан КП1 к линии регулирования давления прессования.
Р3 Гидрораспределитель ВЕ10.573Е.Г24НМ Направляет поток пластинчатого насоса в линию поршневого насоса при ускоренном ходе штока цилиндра вниз и вверх. Разгружает поток пластинчатого на-соса на слив.
Р4 Гидрораспределитель ВЕ10.64А.Г24НМ Распределяет поток рабочей жидкости от насосов в соответствующие полости гидроцилиндра при движении штока или на слив
КО Клапан обратный КОМ6/3 Отсекает линию поршневой полости гидроцилиндра (цепь сброса давления) от подпора на сливе насосной магистрали.
ПМ Переключатель манометра ПМ2-2-С320 Соединяет манометр МН1 с точками контроля давления и отключает манометр.
МН1 Манометр Показывает величину давления в линии пластинчатого или в линии порш-невого насоса при соответствующем положении рукоятки переключателя манометра ПМ.
МН2 Манометр сигнализирующий ДМ2010Сг 40 МПа Показывает величину давления в ли-нии поршневой полости гидроци-линдра и дает команду на включение времени выдержки третьей ступени прессования.
Ф1, Ф2 Фильтр приемный FAM11.MN.В4.В Обеспечивает фильтрацию рабочей жидкости при заполнении бака.
Ф4 Сапун 20 ОСТ2 Г45-2-86 Обеспечивает фильтрацию воздуха, поступающего из атмосферы в емкость бака при рабочем изменении уровня рабочей жидкости.
Ф5 Фильтр напорный 2ФГМ32-25К Обеспечивает тонкую фильтрацию рабочей жидкости при работе насосного агрегата.
СУ Температурное реле ТРМ-11-01-50.04 Дает электрический сигнал при понижении уровня рабочей жидкости в баке ниже допустимого.
Т Температурное реле ТРМ-11-01-50.04 Дает электрический сигнал при повышении температуры рабочей жидкости в баке 50°С
ДД Преобразователь давления 30НД-10-ИД-1021 Непрерывно преобразует значения избыточного давления в аналоговый выходной токовый сигнал.



  • Проверка давления настройки предохранительных клапанов осуществляется по показанию манометров при включенном электродвигателе гидроагрегата. Работа гидросистемы пресса ПБ7730 происходит согласно гидросхеме 3530.00.001 Г3 в соответствии с циклограммой включения электромагнитов.
  • Проверка давления настройки предохранительных клапанов осуществляется по показанию манометров при включенном электродвигателе гидроагрегата.
    1. Давление настройки клапана КП4 линии пластинчатого насоса по манометру МН1, переключатель манометра ПМ в положении «1», при включенных электромагнитах Y1 и Y3 – 3 МПа (30 кгс/см2).
    2. Давление настройки клапана КП5 линии поршневого насоса по манометру МН1, переключатель манометра ПМ в положении «2» (или по манометру МН2) при включенных электромагнитах Y1, Y4, Y5 и затянутом до упора регулировочном винте клапана КП3 – 25 МПа (250 кгс/см2).
    3. Давление настройки клапана КП3 третьей ступени прессования и контактов манометра МН2 по манометру МН2 при включенных электромагнитах Y1, Y4, Y5 ≈ 21 МПа (210 кгс/см2).
    4. Давление настройки клапана КП2 второй ступени прессования и реле давления РД2 по манометру МН2 при включенных электромагнитах Y1 и Y4 ≈ 13 МПа (130 кгс/см2).
    5. Давление настройки клапана КП1 первой ступени прессования и реле давления РД1 по манометру МН2 при включенном электромагните Y1 ≈ 8 МПа (80 кгс/см2).
    6. При необходимости настройка клапанов производится в следующей последовательности:
      • контргайку регулировочного винта отпустить;
      • вращением регулировочного винта настроить соответствующий клапан на указанное в пунктах 5.5.15.5.5 давление, учитывая, что при вращении винта в направлении по часовой стрелке давление настройки растет, а против – уменьшается;
      • контргайку затянуть
    7. Для предотвращения преждевременного выхода из строя манометра МН1 рекомендуется при работе пресса ПБ7730 устанавливать рукоятку переключателя манометра ПМ в положение «0».

Перечень возможных неисправностей в работе гидросистемы пресса гидравлического ПБ7730 для обжима буртов бандажей и методы их устранения

Возможные неисправности Вероятная причина Метод устранения
Повышенный шум при работе гидроагрегата Засоренность фильтров Ф1, Ф2, Ф5. Промыть фильтры Ф1, Ф2, заменить фильтроэлемент в фильтре Ф5.
Повышенный шум при работе гидроагрегата 2 Износ резиновой звездочки муфты насосной установки. Заменить звездочку.
Давление в гидросистеме не достигает номинальной величины Засорены клапаны КП5, КП4, КП3, КП2, КП1 или гидрораспределитель Р3. Снять, разобрать, промыть, продуть и установить на место клапаны КП5, КП4, КП3, КП2, КП1, распределитель Р3.

Места расположения элементов и точек смазки пресса ПБ7730



 Схема расположения точек смазки пресса гидравлического ПБ7730 для обжима буртов бандажей усилием 1000 кН

Элементы системы смазки пресса ПБ7730

Позиция Наименование Кол. Примечание
1…10 Масленка 1.3 ГОСТ 19853-74 15 Точки индивидуальной смазки
18 Питатель М3:20Д, 20Д, 10Д, 10Д 1 Элементы централизованной системы смазки
19 Станция смазочная одномагистральная 130161 1 1
21 Фильтр ФЛГ1 1 1
13..15 Масленка 1.3 ГОСТ 19853-74 1 Точки индивидуальной смазки
23 Пробка 1 Для контроля уровня и слива масла из масляной ванны червячной передачи
24 Щуп 1 Для контроля уровня и слива масла из масляной ванны червячной передачи
  • Смазка гидравлического цилиндра, насоса, контрольно-регулирующей аппаратуры осуществляется рабочей жидкостью гидросистемы – масло ИГП-18 ТУ38-101413-78 или ВНИИ НП-403 ГОСТ 16728 в процессе работы пресса ПБ7730.
  • Смазка отдельных узлов и механизмов пресса ПБ7730 осуществляется:
    • Подшипники скольжения валов обжимного и упорного роликов, направляющие ползуна – принудительно от насоса густой смазки впрыском определенной порции литола-24 МЛа4/2-3 ГОСТ 21150-87;
    • Втулки направляющих и поддерживающих роликов, подшипники винтов направляющих роликов литол-24 МЛа4/2-3 ГОСТ 21150-87;
    • валов редуктора – шприцевание вручную через шприцмасленки смазкой литол-24 МЛа4/2-3 ГОСТ 21150-87;
    • цилиндрические зубчатые колеса обмазываются вручную литол-24 МЛа4/2-3 ГОСТ 21150-87 по мере необходимости, но не реже одного раза в неделю;
    • червячная пара и подшипники червячной пары окунанием и разбрызги-ванием масла трансмиссионного ТСп-14ГИП ГОСТ 23652 заливаемого в редуктор.
  • Перед пуском пресса ПБ7730 для обжима буртов бандажей необходимо заполнить все емкости системы смазки .
  • Пресс-масленки заполняются вручную шприцеванием.
  • Обмазка зубчатой передачи и заливка масла в полость станины осуществляется через боковое окно задней стойки станины. Для этого необходимо снять одну из крышек, произвести обмазку зубчатых колес, залить масло и за-крыть крышку. Уровень масло в редукторе контролируется щупом.
  • Смазка электродвигателей производится в соответствии с их паспортами и инструкциями по эксплуатации.
  • Перед пуском гидравлического пресса ПБ7730 централизованная система смазки должна быть про-качана вручную до появления смазки на поверхностях трения.



Транспортировка и постака  пресса для обжима буртов бандажей  ПБ7730

Пресс ПБ7730 поставляется в частично разобранном виде.

После вскрытия упаковочных ящиков следует проверить наружное состояние узлов и деталей, а также наличие принадлежностей и технической документации согласно раздела «Комплектность» паспорта.

Внутризаводскую транспортировку краном станины и направляющих роликов следует производить согласно схемам транспортировки.

Схема транспортирования станины пресса гидравлического ПБ7730 в сбореСхема транспортирования роликов направляющ пресса гидравлического ПБ7730 для обжима буртов бандажей усилием 1000 кН

Транспортирование остальных узлов затруднений не вызывает, но при этом необходимо предохранять отдельные выступающие части пресса ПБ7730 (кронштейны, аппараты, консольно расположенные узлы) от повреждения их канатом.

Для этой цели следует подкладывать под канат деревянные брусья.

Натянутые канаты не должны касаться деформируемых и обработанных частей.

Перед установкой части пресса ПБ7730 необходимо тщательно очистить от антикоррозионных покрытий, нанесенных на обработанные поверхности гидравлического пресса, и во избежании коррозии покрыть их тонким слоем индустриального масла.

Очистка должна производится деревянной лопаткой, а оставшаяся смазка – чистыми салфетками, смоченными бензином Б70 ГОСТ 101272.

Глубина заложения фундамента выбирается в зависимости от грунта и должна быть не меньше указанной в строительном задании на фундамент 3530.01.001.

Заливку фундамента бетоном следует производить не менее чем за 30 суток до установки пресса ПБ7730.

Проектирование и изготовление фундамента производится потребителем в зависимости от конкретных условий в соответствии с черт. 3530М.01.001 и действующими СНиПами.

Пресс устанавливается на фундамент, выставляется по уровню с точностью 0,2/1000 мм и закрепляется.

К прессу ПБ7730 присоединяется основание направляющих роликов, выставляется на фундаменте относительно пресса, проверяется согласно п. 7.13 (таблица 7.1), соединяется с ним крепежом и закрепляется.

Привод устанавливается в соответствии со строительным заданием на фундамент, выставляется относительно пресса (согласуется положение шкивов на прессе и приводе с надетыми клиновыми ремнями). При этом производится предварительное натяжение клиновых ремней. Окончательное их

натяжение и установка кожуха на ремни производится после заливки колодцев под фундаментные болты и затвердевания бетона

Порядок работы на прессе ПБ7730 для обжима буртов бандажей

  1. Установить переключатели на пульте управления в положения соответствующие режиму «Одиночный цикл» (полуавтомат). Регуляторы давления, ЭКМ настроены на необходимые давления в соответствии с технологическим процессом.
    • Застропить изделие, поднять его и установить на ролики. При этом опорные и поддерживающие ролики должны быть выставлены в соответствии с диаметром обрабатываемого изделия, обжимной (конический) ролик должен соответствовать толщине изделия
    • произвести обжатие изделия в полуавтоматическом режиме.
    • после окончания цикла произвести замену изделия.
  2. Обжатие бурта бандажа одиночного колеса можно производить без поддержки грузоподъемным механизмом. Обжатие бурта бандажа колесной пары в сборе производят с одновремен-ной поддержкой изделия грузоподъемным механизмом. Величина хода обжатия не должна превышать 2,5÷3 мм. Ограничивается упором ползуна в стол передней стойки. Регулируется установкой набора компенсаторов под корпус ролика. Если боковые поверхности бандажа после обжатия торцуются, то величина хода обжатия должна быть ~ 4,5÷5 мм.
  3. Настройка пресса ПБ7730 на различное число оборотов колесного центра происходит путем переналадки шкалы реле времени с «сек» на «мин» (левый винт реле времени) и не затрагивает электронную программу пресса.
    Рекомендуемые режимы работы:
    • I ступень (30т, Р=80 кг/см2) ~ 2 оборота (~42 сек.)
    • II ступень (60т, Р=160 кг/см2) ~ 2 оборота
    • III ступень (80т, р=210 кг/см2) ~ 2 оборота

    При некачественном обжиме (в зависимости от металла бандажа и температуры) рекомендуется следующий режим:
    • I ступень ~ 2 оборота
    • II ступень ~ 3 оборота
    • III ступень ~ 3 оборота
    При повышении числа оборотов III ступени более 3 возможно перегруз электродвигателя и срабатывание теплового реле.

Электрооборудование пресса ПБ7730 для обжима буртов бандажей

В состав электрооборудования пресса ПБ7730 входит:

  • электродвигатель АДМ225М6, P=28/37 кВт, n=1000 об/мин Iн=72А;
  • электродвигатель 5АИ112М4, P=5,5 кВт, n=1500 об/мин Iн=11,7А;
  • бесконтактные конечные выключатели типа ВБИ-М30-34Р-1111-Л;
  • электромагниты постоянного тока 24В;
  • реле давления.

В состав электрооборудования шкафа пресса ПБ7730 входит:

  • вводной автомат ВА-99 250/160, Iн=160А
  • автоматы ВА47-100 125A , ВА47-63 16A , АД12 2З 10А 30Ма
  • преобразователь частоты, входной дроссель
  • контакторы, тепловые реле
  • светильник с розетками
  • световой индикатор фаз
  • клеммные зажимы.

Ввод питающих проводов осуществляется через дно шкафа. Вводной клеммник установлен в нижней части шкафа. На правой стенке шкафа установлен вводной автомат. В шкафу расположена панель силовая с магнитными пускателями, аппаратами защиты двигателей. Ниже на панели установлен преобразователь частоты, который служит для обеспечения режима работы двигателя со скоростями 750/1000 об/мин, и входной дроссель. Исполнение шкафа IP55.

В состав электрооборудования пульта пресса ПБ7730 входит:

  • автоматы защиты цепей управления
  • трансформаторы, блоки питания
  • контроллер
  • панель оператора
  • термодатчик
  • кнопки, переключатели, светодиодные лампы
  • светильник с розетками
  • клеммные зажимы

На верхней крышке пульта расположена панель пульта , на которой расположены кнопки и переключатели, панель оператора, термодат, светодиодные лампы.

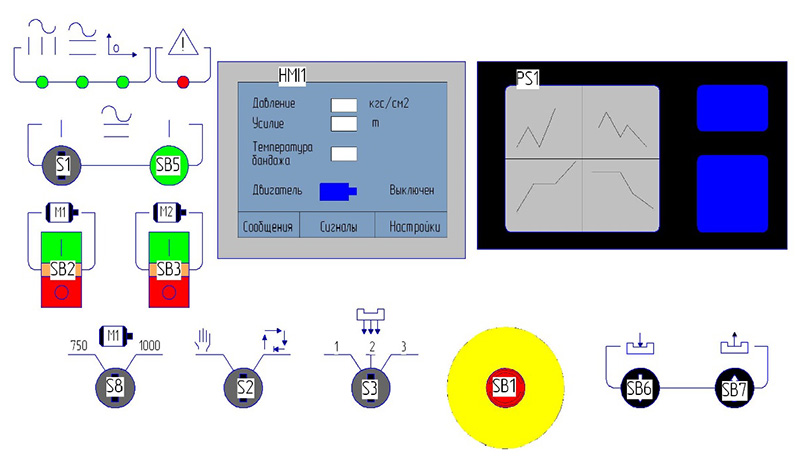

Панель пульта пресса ПБ7730 для обжима буртов бандажей усилием 1000 кН

На панели пульта установлен электронный самописец Термодат 19М6. К данному прибору подключается датчик давления и пирометр, показания записываются в архивную память прибора. Архивная память прибора 4Гб. Прибор имеет опцию USB- разъема для снятия архивных данных на Flash-носитель и Etnernet-разъем для снятия данных на ПК. Полное описание на прибор см. руководство по эксплуатации Термодат-19М6. На прессе модели ПБ7730 применяются следующие величины напряжений:

  • силовые цепи ~ 3-х фазное 380В, 50 Гц;
  • цепи сигнализации 24В постоянного тока;
  • освещение в шкафу ~ 24В, 50 Гц;
  • цепи управления ~110В, 50Гц; 24В постоянного тока.

Панель оператора пресса ПБ7730

Панель оператора входит в состав системы управления и служит для предоставления оператору удобных возможностей задания параметров работы пресса и отслеживания его состояния.

После подачи питания интерфейс загружается некоторое время.

Принцип работы с панелью оператора, как и с любым сенсорным экраном, достаточно прост. Для выполнения каких-либо действий, необходимо прикасаться к соответствующим кнопкам или полям, расположенным непосредственно на дисплее панели оператора.

  • На главном экране отображается текущее давление, усилие, температура бандажа, а также кнопки перехода на окна «Настройки», «Сигналы», «Сообщения». Главный экран пресса ПБ7730

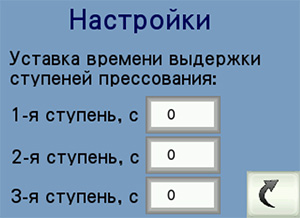

  • При нажатии на кнопку «Настройки» , открывается окно настроек в котором необходимо установить время выдержки каждой ступени прессования, время устанавливается в секундах, максимальное время 9999с.
    Окно Настройки Настройки ПБ7730

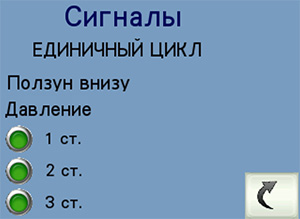

  • При нажатии на кнопку «Сигналы» открывается соответствующее окно, здесь отображается текущее состояние пресса ПБ7730, режим при котором пресс работает, а также при выдержке под давлением отображается обратный отсчет времени.
    Окно Сигналы пресса ПБ7730

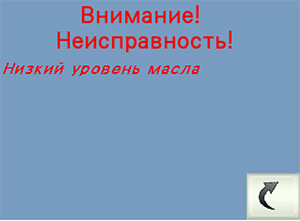

  • При срабатывании какой либо блокировки на панели пульта загорается красная лампа «Неисправность!», для того чтобы узнать какая именно сработала блокировка необходимо нажать кнопку «Сообщения» , откроется окно в котором будет отображены сообщения о неисправности
    Окно Сообщения пресса ПБ7730

ВНИМАНИЕ!

Все регулировки, ремонтные работы на прессе для обжима буртов бандажей ПБ7730 должны производиться специально подготовленным обслуживающим персоналом. Пресс должен быть отключен от сети.

Во время эксплуатации электрооборудования пресса ПБ7730 необходимо регулярно производить техническое обслуживание, планово-предупредительный ремонт.

При ежедневном техническом обслуживании пресса необходимо проверять крепление конечных выключателей. Своевременно производить подтяжку контргаек крепления конечных выключателей. Проверять режим работы электродвигателя, его нагрев, степень загрязнения, следить за состоянием аппаратуры и контактных соединений.

Особое внимание при эксплуатации пресса ПБ7730 необходимо обращать на целостность заземления и электропроводки. При ежемесячном техническом обслуживании пресса необходимо:

  • проверять сопротивление заземляющей цепи, оно не должно превышать 0,1 Ом, состояние изоляции.
  • производить чистку электродвигателя от внешнего и внутреннего загрязнений.
  • проверять состояние контактных соединений. Загрязненные или окислившиеся контакты необходимо промыть техническим спиртом.

Рыбников Евгений Евгеньевич
Коммерческий директор
stanki-pcm@mail.ru
Чесноков Роман Эдуардович
Руководитель тендерного отдела
stanki-pcm@mail.ru
Демидов Иван Андреевич
Специалист отдела сбыта
stanki-pcm@mail.ru
ПБ7730 Номинальное усилие пресса , 1000 кН
ПК (ПА) 6730 Усилие 1000 кН; Расстояние между плунжером и опорной траверсой 2150 мм
ПК (ПА) 6732 Усилие 1600 кН; Расстояние между плунжером и опорной траверсой 2200 мм
ПК (ПА) 6734 Усилие 2500 кН; Расстояние между плунжером и опорной траверсой от 2500 до 3500 мм
ПК (ПА) 6736 Усилие 4000 кН; Расстояние между плунжером и опорной траверсой от 400 до 3400 мм
ПК (ПА) 6738 Усилие 6300 кН; Расстояние между плунжером и опорной траверсой 4000 мм

ФОРМА ЗАКАЗА

410056 г. Саратов
ул. Астраханская, д.88
корпус 2, офис 2
+7 (8452) 49-13-40
400027 г. Москва
пр. Измайловский, д.14
корпус 1, к.23
+7 (499) 398-49-13
115088 г. Москва
2-я ул. Машиностроения,
д.17 с1, пом 323
7 (495) 133-96-62
460000 г. Оренбург
ул. Терешковой, д.287А
ул. Донгузская, д.16/1
+7 (3532) 40-13-49
Данный интернет сайт носит исключительно информационный характер и вся информация на нем не является публичной офертой, определяемой положениями статьи 437 (2) Гражданского кодекса Российской Федерации. Внешний вид и цвет поставляемого оборудования может незначительно отличатся от представленного на фотографиях
