Рольганг приводной РП-2000
Мы свяжемся с Вами в ближайшее время
любым удобным для Вас способом
Технические характеристики РП-2000
Максимальные размеры подаваемого листа (мм) | 6000х2000х20 |
Наибольшая масса подаваемого листа(кг) | 2000 |
Длина ролика (мм) | 2000 |
Диаметр ролика (мм) | 110 |
Скорость подачи, (м/мин) | 0,15 |
Расстояние между осями ( мм) | 600/750 |
Высота рабочей поверхности (мм) | 770 |
Электродвигатель | АИР80В4 |
Мощность (кВт) | 1.5 |
Частота вращения, мин-1 | 1500 |
Длинна | 4500 |
Высота | 770 |
Ширина | 2020 |
НАЗНАЧЕНИЕ
Рольганг приводной подающий РП-2000 предназначен для подачи листового материала, сортового проката и иного сырья в зону обработки.
ИСПОЛНЕНИЕ
Рольганг изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха от +1 до +40 С.
Группа условий эксплуатации 1 согласно ГОСТ 15150-69.
Рольганг соответствует требованиям безопасности по ГОСТ 12.2.017-86, ГОСТ 12.2.003-74, ГОСТ 12.1.003-83, ГОСТ 12.2.049-80.
На рольганге разрешается работать только после ознакомления с его устройством.
УСТРОЙСТВО РОЛЬГАНГА ПРИВОДНОГО РП-2000

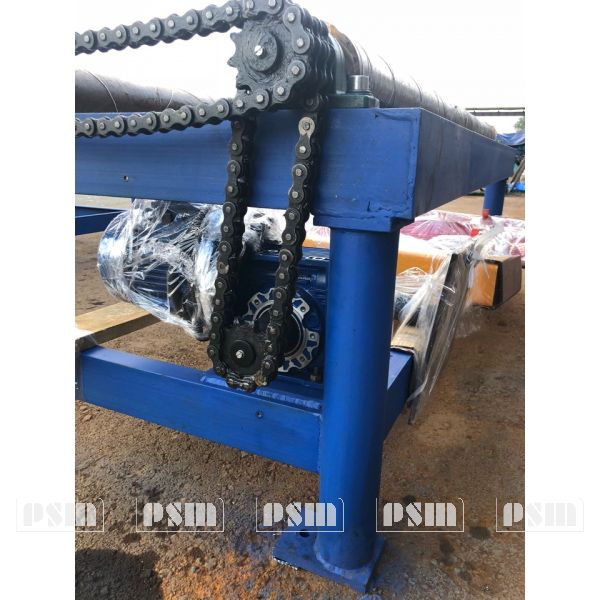

Рольганг приводной подающий состоит из рамы, в основании которой расположен мотор-редуктор. Сверху рамы установлены роликовые опоры, соединенные с мотор-редуктором при помощи цепи.

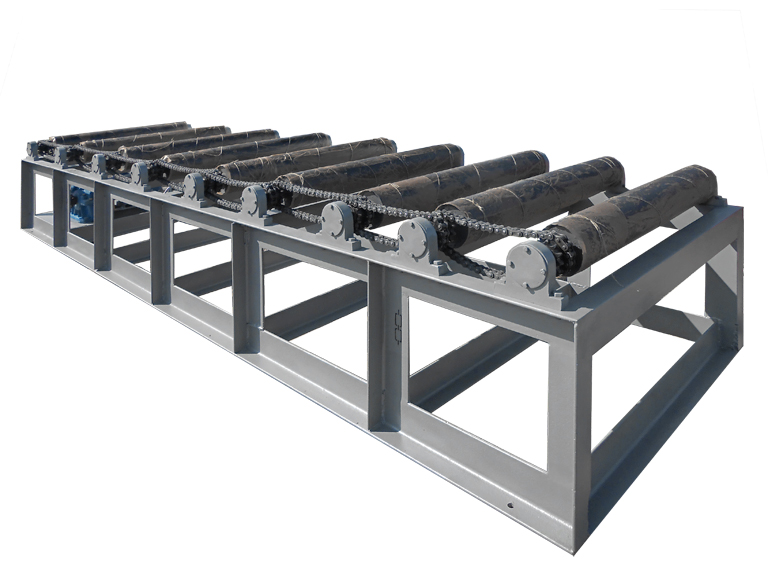

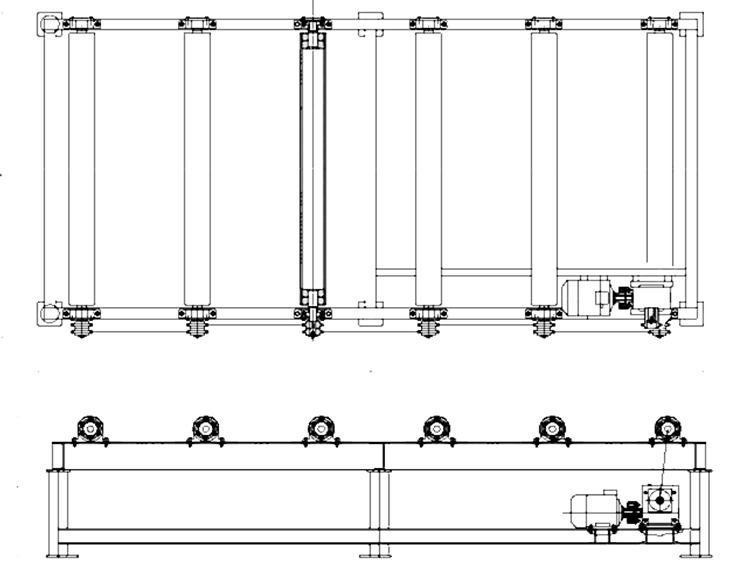

Общий вид ролганга РП-2000 представлен на рисунке ниже.
ПОДГОТОВКА РОЛЬГАНГА К РАБОТЕ
Рольганг приводной поставляется Заказчику в собранном виде.
Документы, прилагаемые к рольгангу, вкладываются в непромокаемый пакет.
При получении изделия проверить его комплектность и отсутствие транспортных дефектов. Удалить временную противокоррозийную защиту в соответствии с ГОСТ 9.014-78.
Перед началом работы необходимо произвести смазку трущихся поверхностей.
Установка, монтаж, подключение к электросети и эксплуатация рольганга на заводе-потребителе должны осуществляться в соответствии с указаниями, изложенными в руководстве по эксплуатации на рольганг.
ПОРЯДОК РАБОТЫ
После подготовки устройства к работе, на него укладывается лист, подлежащий дальнейшей обработке. Подача листа или проката рольгангом в зону обработки осуществляется при запуске привода вращения роликов. Привод запускается и останавливается при нажатии на соответствующие кнопки, расположенные на пульте управления.
Требуется периодически проверять правильность работы всех узлов рольганга и затяжку резьбовых соединений. Смазку трущихся поверхностей необходимо производить вручную, регулярно.
ВО ВРЕМЯ РАБОТЫ ЗАПРЕЩАЕТСЯ:
- устанавливать на рольганг листовой прокат с размерами и массой превышающими допустимые его конструкцией;
- нахождение человека между стойками рольганга и между рольгангом и столом гильотинных ножниц при передвижении листа к ножницам или при его укладке.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Работать с неисправным рольгангом категорически ЗАПРЕЩЕНО!!!
Наименование неисправности |
Вероятная причина |
Метод устранения |
Не вращаются ролики
|
Перегрузка рольганга. |
Проверить загрузку. |
Неисправность привода. |
Проверить наличие питающего напряжения или неисправность привода. |
Стандартная комплектация РП-2000
- РП-2000.00.000 - Рольганг приводной в сборе с мотор-редуктором - 1шт.
- РП-2000.93.000 - Пульт управления - 1 шт.
- РП-2000.00.001 - Руководство по эксплуатации. Паспорт - 1 к-кт
- Сертификат качества - 1шт.
