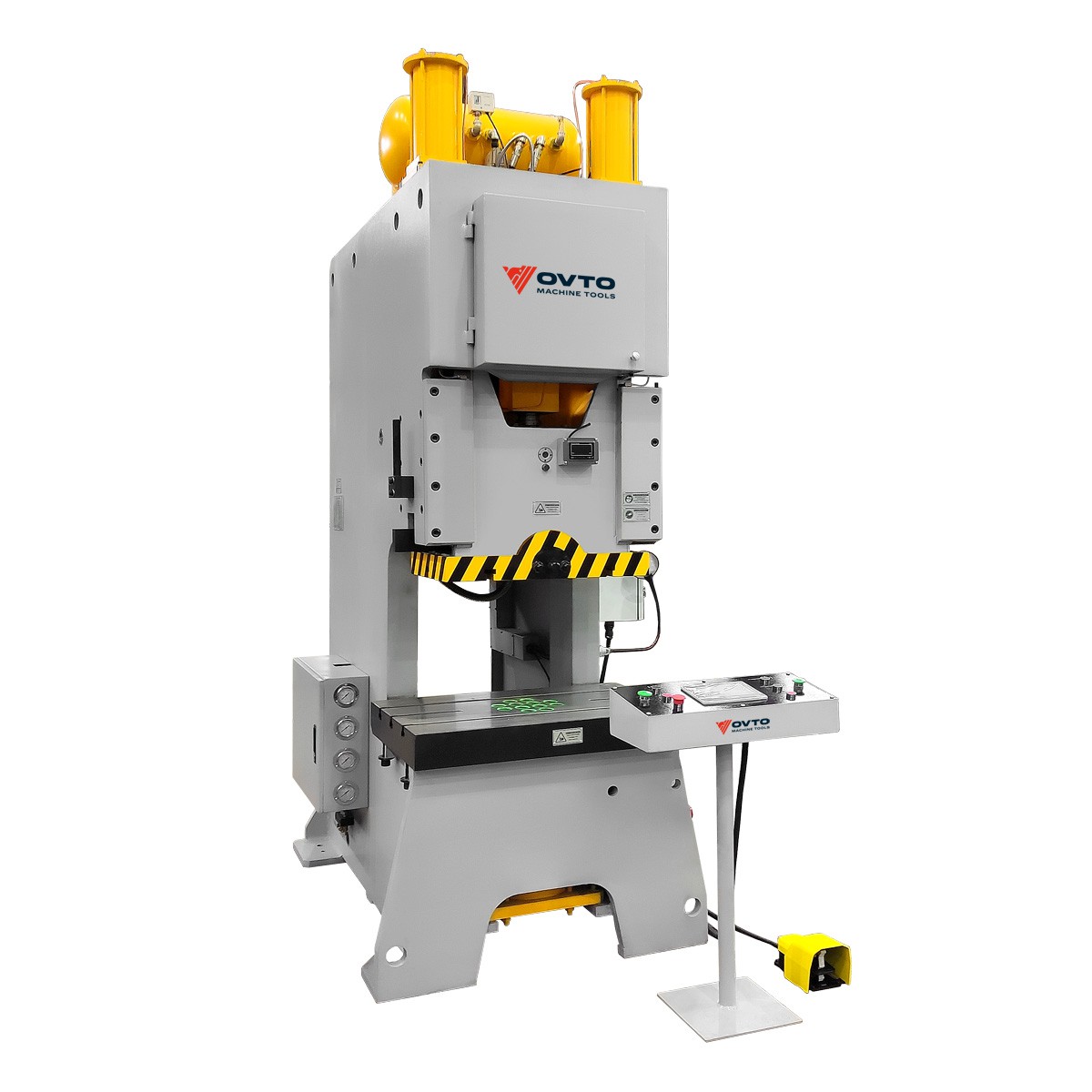

Кривошипный пресс OVTO PK-2163
Описание
Механический однокривошипный открытый пресс OVTO PK-2163 простого действия предназначен для серийной и мелкосерийной холодной штамповки листового, полосового и ленточного материала (вырубка, пробивка, вытяжка, гибка). Станина сварная, термообработанная, с Т-образными пазами и отверстием для отходов.
Привод: электродвигатель, маховик, ремённо-зубчатая передача, фрикционная муфта-тормоз. Управление осуществляется через муфту-тормоз и пневматический распределитель; запуск с кнопочного поста (двурукое управление), выносного пульта или педали.
Ползун из отливки, с 8 направляющими, высокой точностью, под крупные штампы. Уравновешивание — два пневмоцилиндра, защита от перегрузок — гидравлический предохранитель. Автоматическая смазка.
Опции: механический выталкиватель («маркет»), пневмоподушка, правильное разматывающее устройство, механизм подачи — для работы в составе автоматизированной линии.
Технические характеристики PK-2163
| Номинальное усилие, кН | 630 |
| Ход при номинальном усилии, мм | 4 |
| Ход ползуна (регулируемый), мм | 10-150 |
| Число ходов ползуна в минуту | 60-80 |
| Размеры ползуна, мм | 680x400 |
| Размеры подштамповой плиты, мм | 900x580x110 |
| Размеры отверстия в подштамповой плите, мм | ∅200x40x∅180 |
| Макс. расстояние между подштамповой плитой и ползуном, мм | 300 |
| Регулировка открытой высоты, мм | 80 |
| Глубина зева, мм | 300 |
| Мощность двигателя, кВт | 7,5 |
| Габаритные размеры, мм | 1680x1260x3050 |
| Масса пресса, кг | 6500 |
