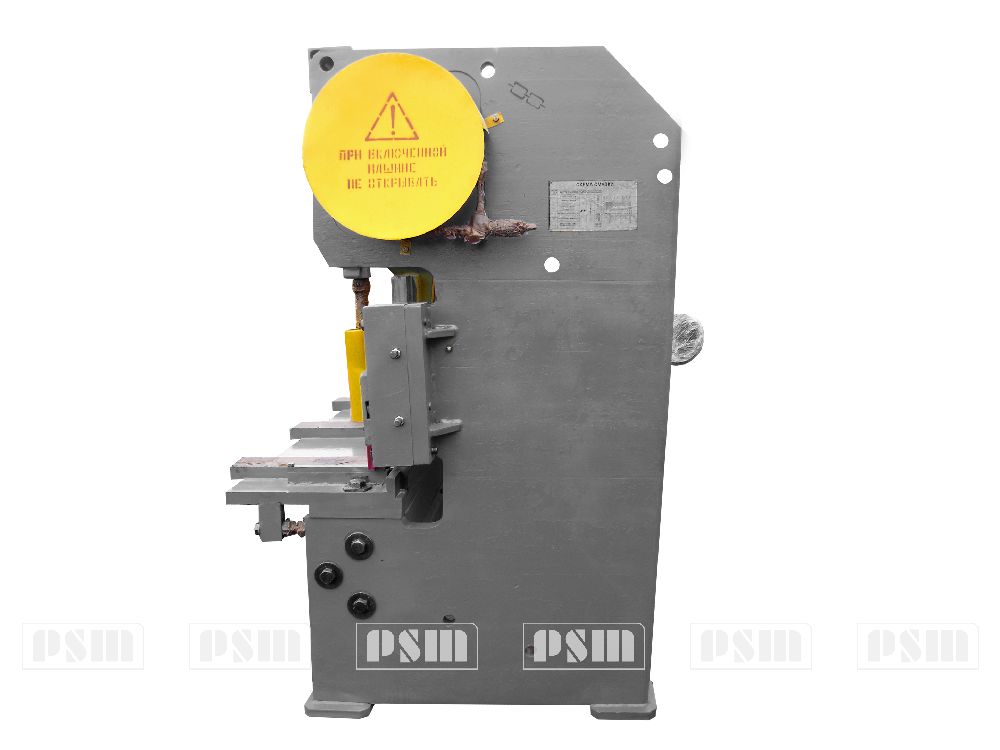

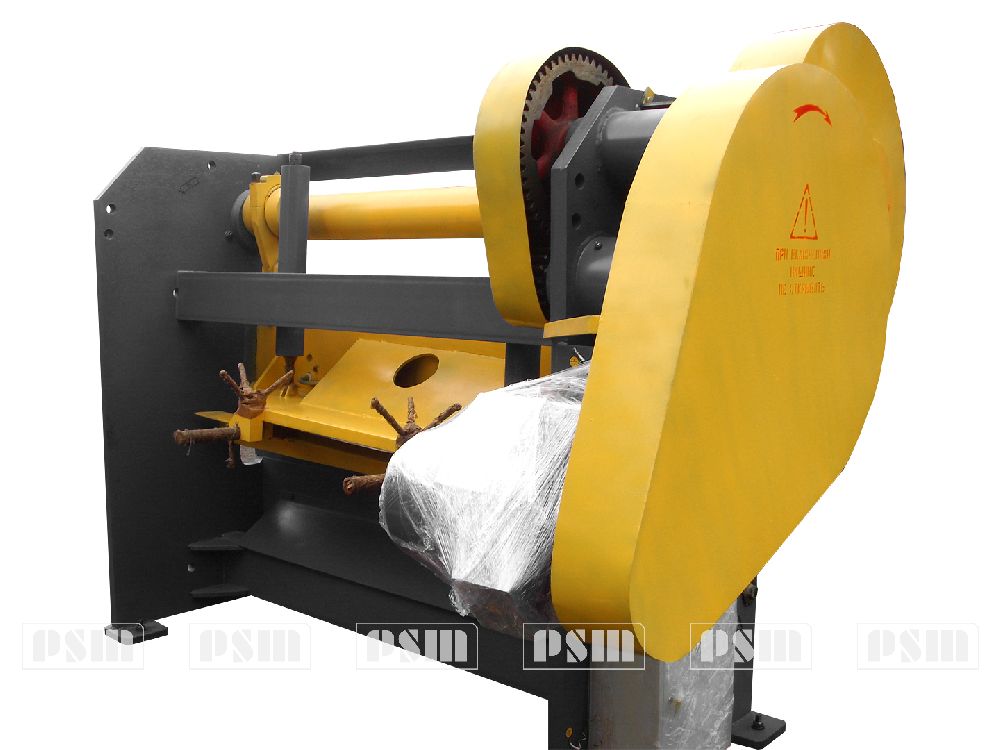

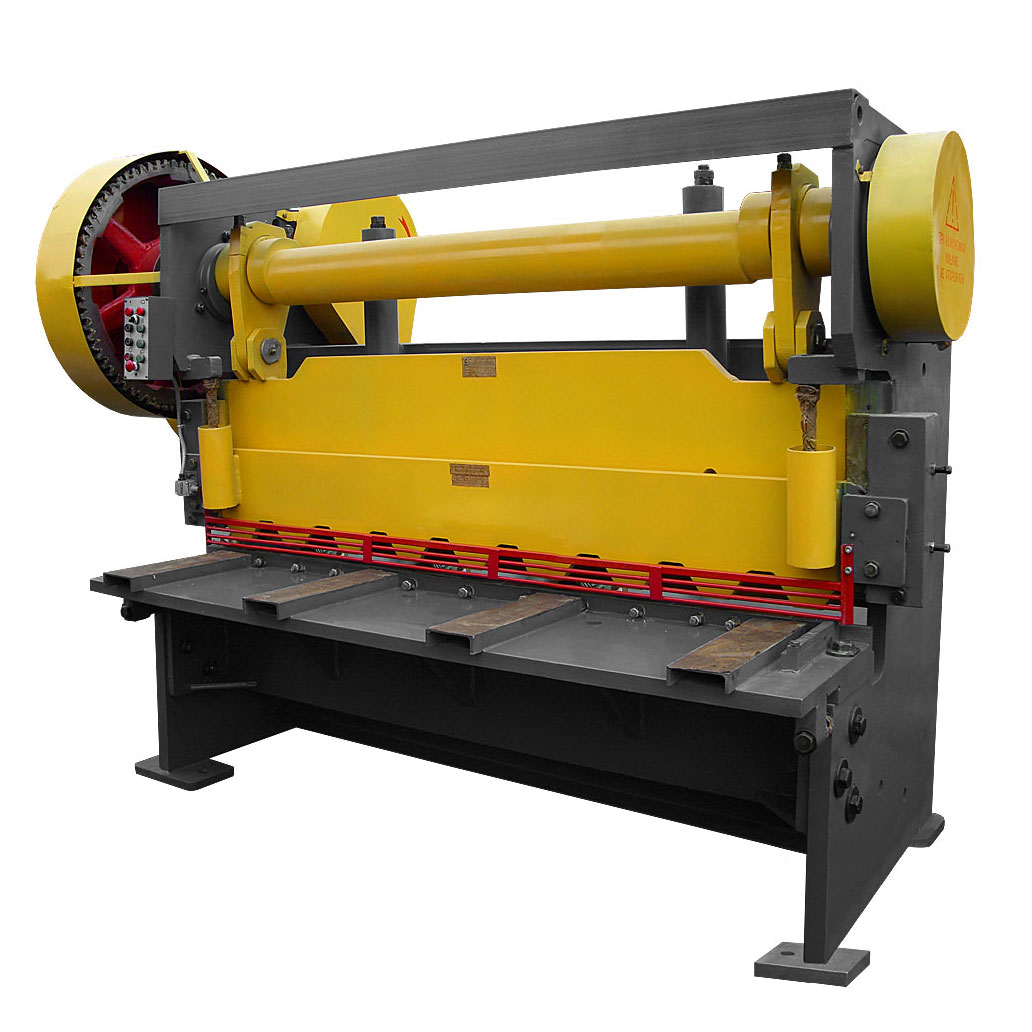

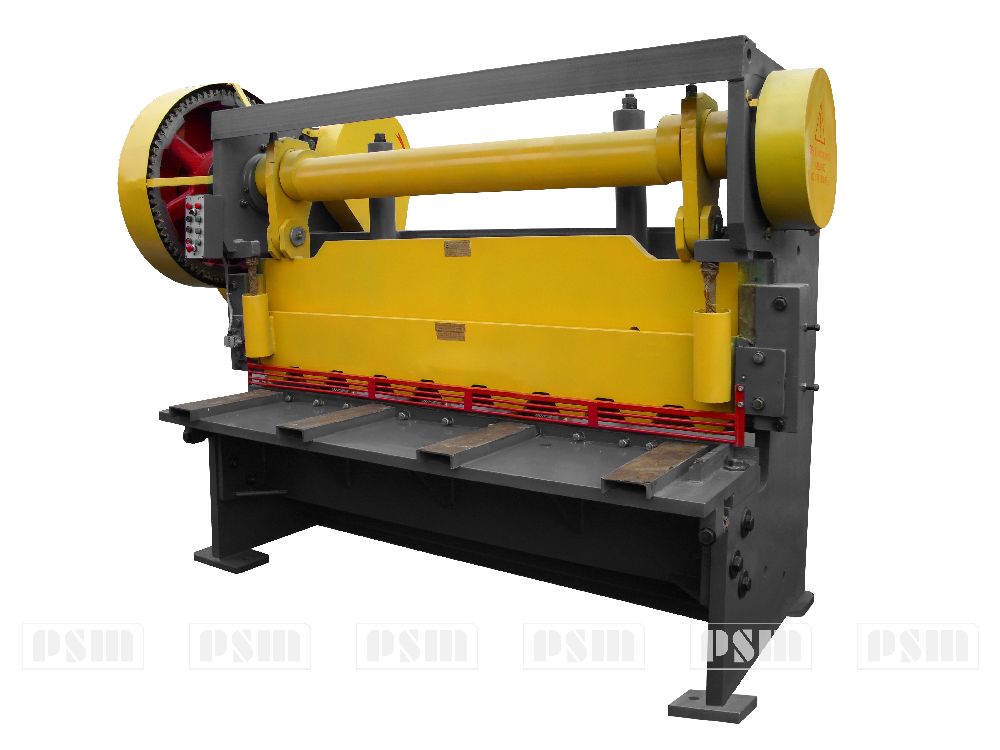

Ножницы листовые электромеханические Н-3121

Артикул: PSMK060060
Н3121
Н3121
Н3121
Н3121
Н3121
Ножницы гильотинные электромеханические модели Н3121. Пульт управления
Ножницы гильотинные электромеханические модели Н3121. Тормоз ленточный

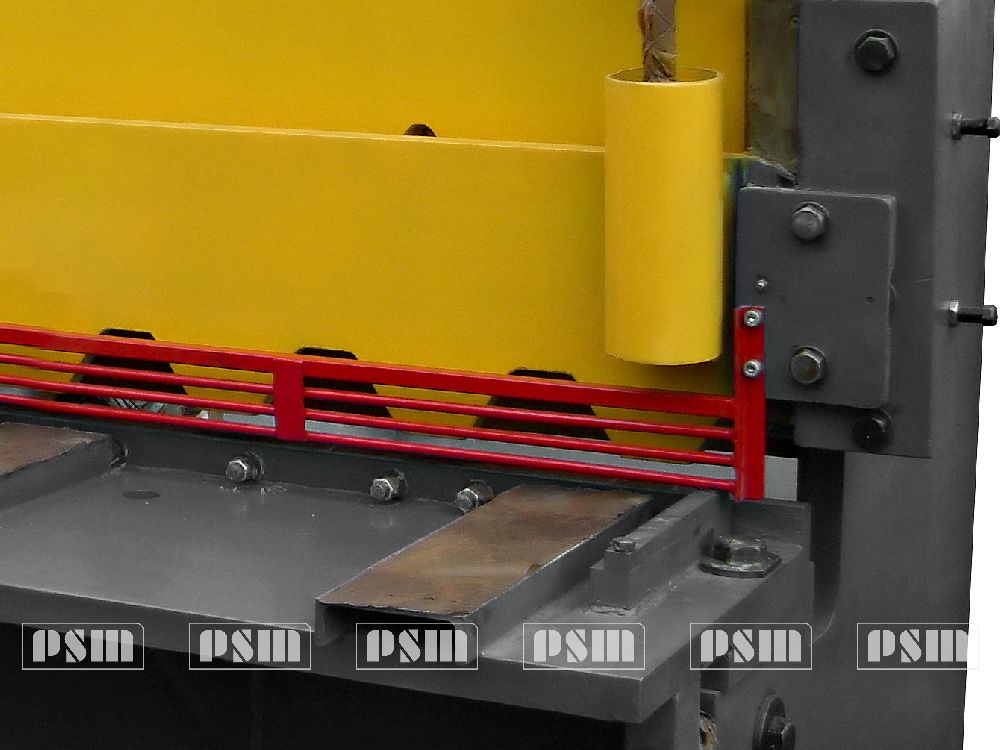

Ножницы гильотинные электромеханические модели Н3121. Защитная решетка
Ножницы гильотинные электромеханические модели Н3121. Электромеханический привод
Н3121
Н3121
Н3121
Н3121
Н3121

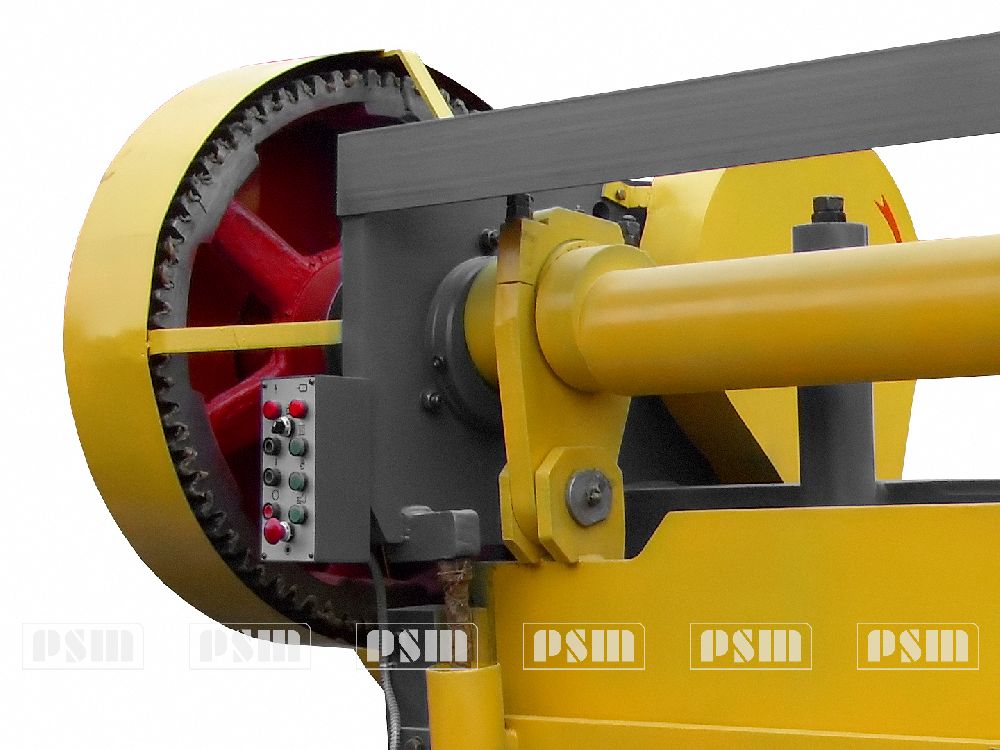

Ножницы гильотинные электромеханические модели Н3121. Пульт управления

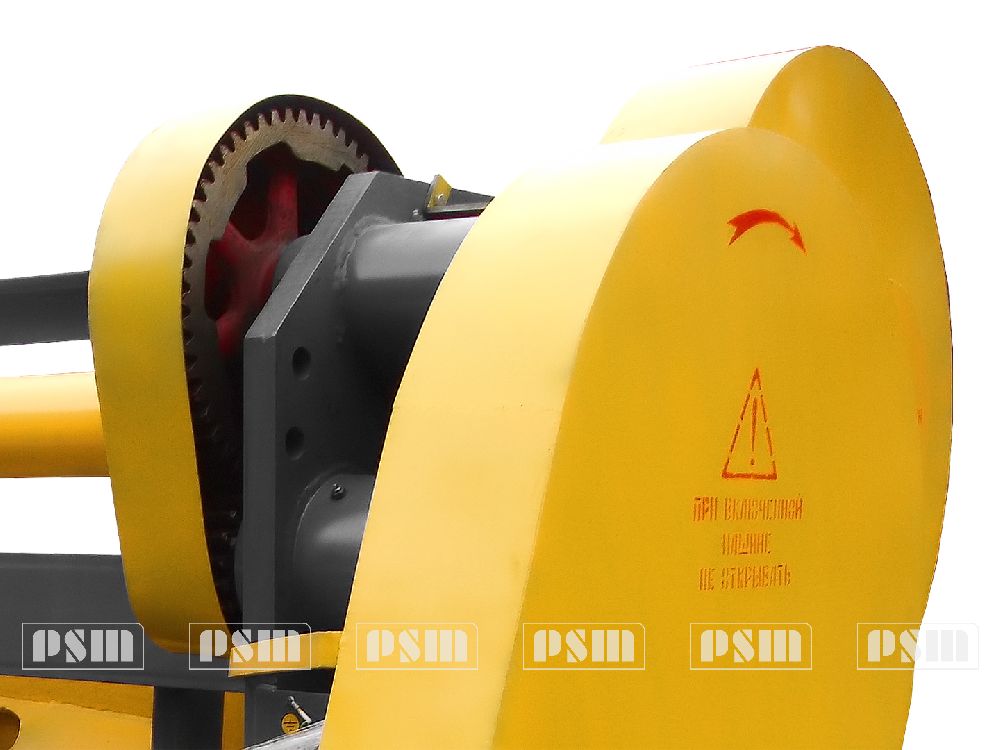

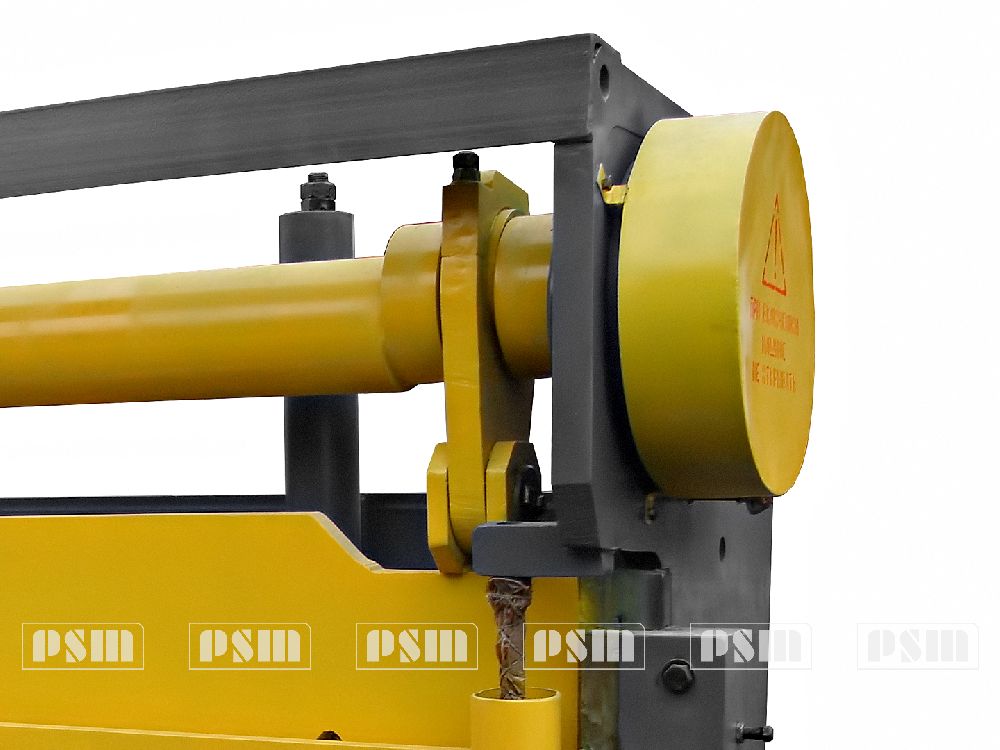

Ножницы гильотинные электромеханические модели Н3121. Тормоз ленточный
Ножницы гильотинные электромеханические модели Н3121. Защитная решетка
Ножницы гильотинные электромеханические модели Н3121. Электромеханический привод
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение ножниц гильотинныx электромеханическиx Н3121

Ножницы для резки листового материала модели Н3121 предназначены для резки листовой стали с временным сопротивлением σвр= 450 МПа.

Ножницы могут применяться в заготовительных и ремонтных цехах предприятий машиностроения, различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0. Нижнее значение температуры воздуха должно быть не менее -5оС.

Одним из преимуществ электромеханических ножниц гильотинного типа является высокая скорость работы и возможность точной настройки интенсивности сжатия. Благодаря электрическому двигателю, эти ножницы способны производить многочисленные резы в минуту, что делает их идеальными для массовой обработки материалов. Кроме того, электромеханические ножницы обычно обладают большей прочностью и долговечностью.

Технические характеристики Н3121

Толщина разрезаемых листов с временным сопротивлением σвр=450 МПа, мм12
Ширина разрезаемых листов, мм2000
Длина листа отрезанного с упором, мм500
Частота ходов ножа, холостых, мин-1 40
Угол наклона подвижного ножа2°10'
Усилие прижима, кН 29
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 800
Расстояние между стойками в свету, мм 2240
Мощность электродвигателя, кВт18,5
Длина3150
Ширина1950
Высота2250
Масса, кг7000

УСТРОЙСТВО И РАБОТА НОЖНИЦ ГИЛЬОТИННЫХ МОДЕЛИ Н3121

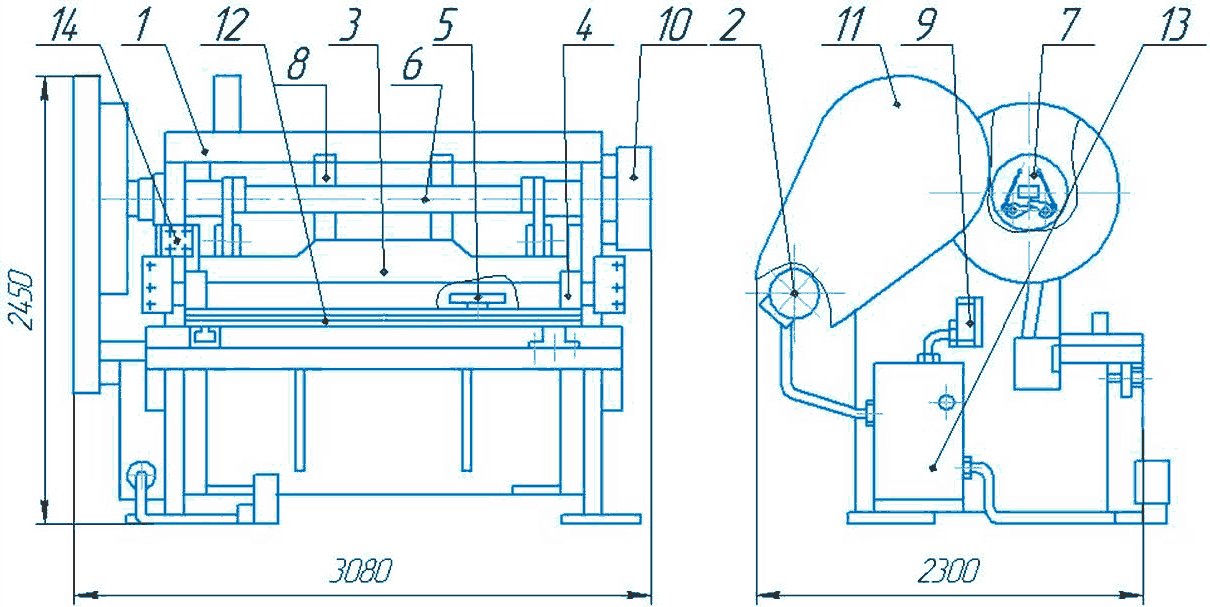

Общий вид с обозначением составных частей ножниц  кривошипных листовых Н3121

  1. Станина
  2. Привод
  3. Балка ножевая
  4. Прижим
  5. Упор задний
  6. Валы приводные
  7. Муфта включения
  8. Уравновешиватель
  9. Электромагнитное управление
  10. Тормоз
  11. Ограждения
  12. Решетка защитная
  13. Электрооборудование
  14. Пульт управления

Ножницы приводятся в движение электродвигателем 1. Шкив 2, сидящий на валу электродвигателя, с помощью клиноременной передачи 3, приводит во вращение маховик 4. Маховик 4 закреплен на приводном валу I. На другом конце вала I закреплен инерционный маховик 10. На вал I посажена шестерня 5, находящаяся в зацеплении с зубчатым колесом 6, которое закреплено на промежуточном валу II. Шестерня 7 посажена на другом конце вала II и находится в зацеплении с зубчатым колесом 8, внутри которого смонтирована муфта включения 9 с поворотными шпонками. Включение и выключение муфты производится электромагнитом 11, системой рычагов 12 и пружин, расположенных на крышке муфты. При включении электромагнита муфта передает вращательное движение эксцентриковому валу III, который через шатуны 13 приводит в возвратно-поступательное перемещение ножевую балку 14. При движении ножевой балки вниз прижимная балка 17 прижимает отрезаемый лист к столу в момент реза. Движение прижима связано с перемещением ножевой балки. Для снижения динамических нагрузок предусмотрены уравновешиватели 15 ножевой балки. Подъем прижима 17 происходит при подъеме ножевой балки, когда упоры 18, установленные на ней, увлекают вверх прижим.

Для остановки ножевой балки 14 в крайнем верхнем положении служит тормоз 19, установленный на правом конце вала III.

Описание составных частей ножниц кривошипных листовых Н3121

Станина ножниц Н3121

Все механизмы и узлы ножниц кривошипных листовых Н3121 смонтированы на станине.

Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой стяжками и столом. Стол крепится к стойкам болтами. К столу винтами крепятся нижние ножи. Для удаления отрезанных заготовок предусмотрен склиз.

Привод ножниц кривошипных листовых Н3121

Электродвигатель ножниц шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.

Муфта включения кривошипных ножниц Н3121

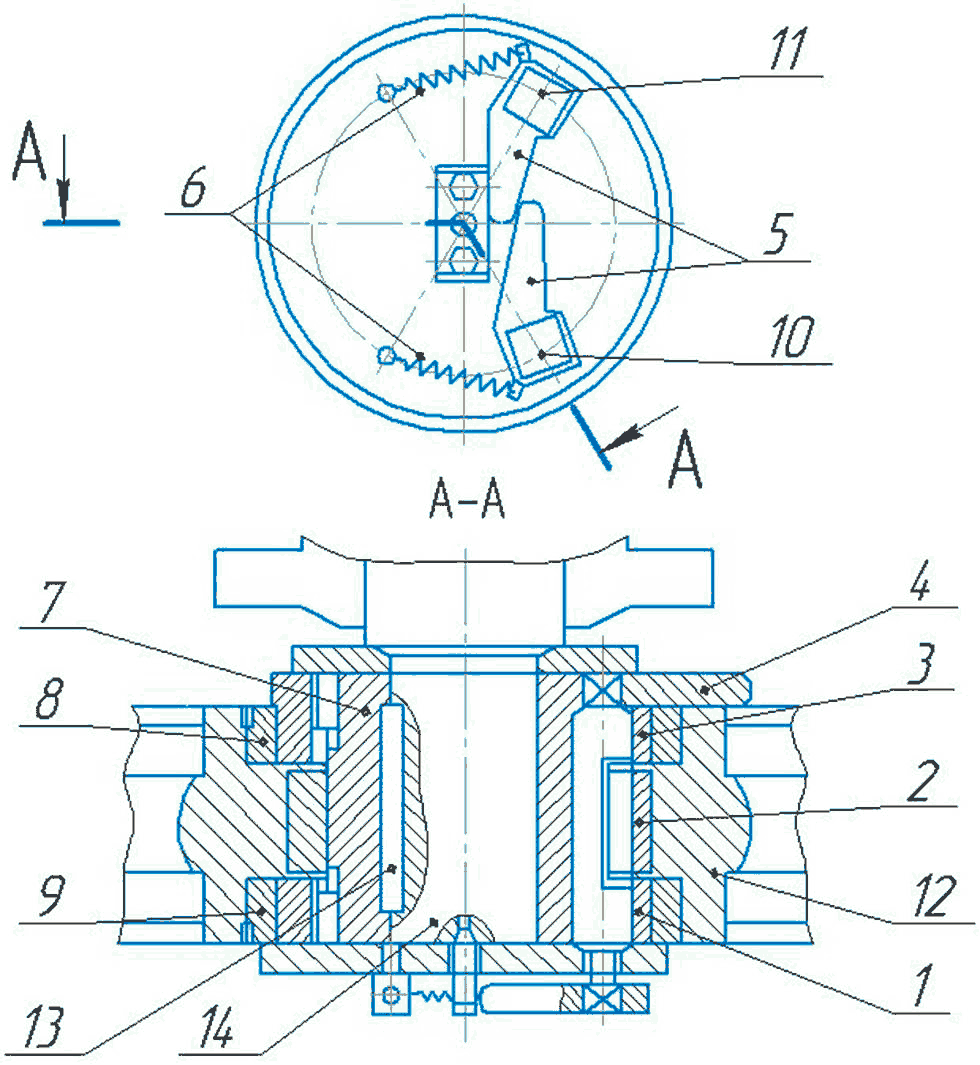

Конструкция муфты включения с поворотными шпонками показана на рисунке.

Муфта включения ножниц  кривошипных листовых Н3121



Муфта включения при помощи втулки 2 жестко крепится в ступице колеса 12. При отключенном электромагните втулка 2 свободно вращается с колесом 12, не входя в зацепление с втулкой 7, заклиненной относительно вала 14, шпонкой 13. Втулки 8 и 9 являются подшипниками скольжения.

При включении электромагнита хвостовик 4, расположенный на правом конце шпонки 10, освобождается от упора электромагнита, и пружины 6 приводят в действие рычаги 5. Рычаги 5 поворачивают рабочую 10 и запорную 11 шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок 7 и 2, жестко связывают их между собой. От колеса 12 через втулки 1, 2, 3 вращение передается втулке 7, от нее через шпонку 13, вращение передается на вал 14. Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку 10 и, одновременно, через рычаги 5 запорную шпонку 11, муфта отключается.

В режиме холостого хода зубчатое колесо свободно вращается на паре подшипников скольжения 8 и 9.

Ножевая балка кривошипных ножниц Н3121

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами жесткости. К балке винтами крепятся ножи для резки.

Прижим и защитная решетка кривошипных ножниц Н3121

Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка зажимает лист, а затем начинается рез. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

Регулировка усилия прижима производится гайками, сжимающими пружину прижимной балки.

К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При снятой защитной решетке срабатывает электрическая блокировка, и ножницы автоматически отключаются.

Упор задний ножниц Н3121

Установка снабжена задним упором для резки листа заданного размера. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.

Уравновешиватели кривошипных ножниц Н3121

Уравновешиватели служат для компенсации веса ножевой балки, снижение динамических нагрузок при работе на ножницах.

Уравновешиватель состоит из двух наборов пружин, установленных в стаканах, приваренных к швеллерной коробке станины.

Штоки уравновешивателя шарнирно соединены с ножевой балкой.

Ограждения ножниц Н3121

Ограждения ножниц сварной конструкции выполнено из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.

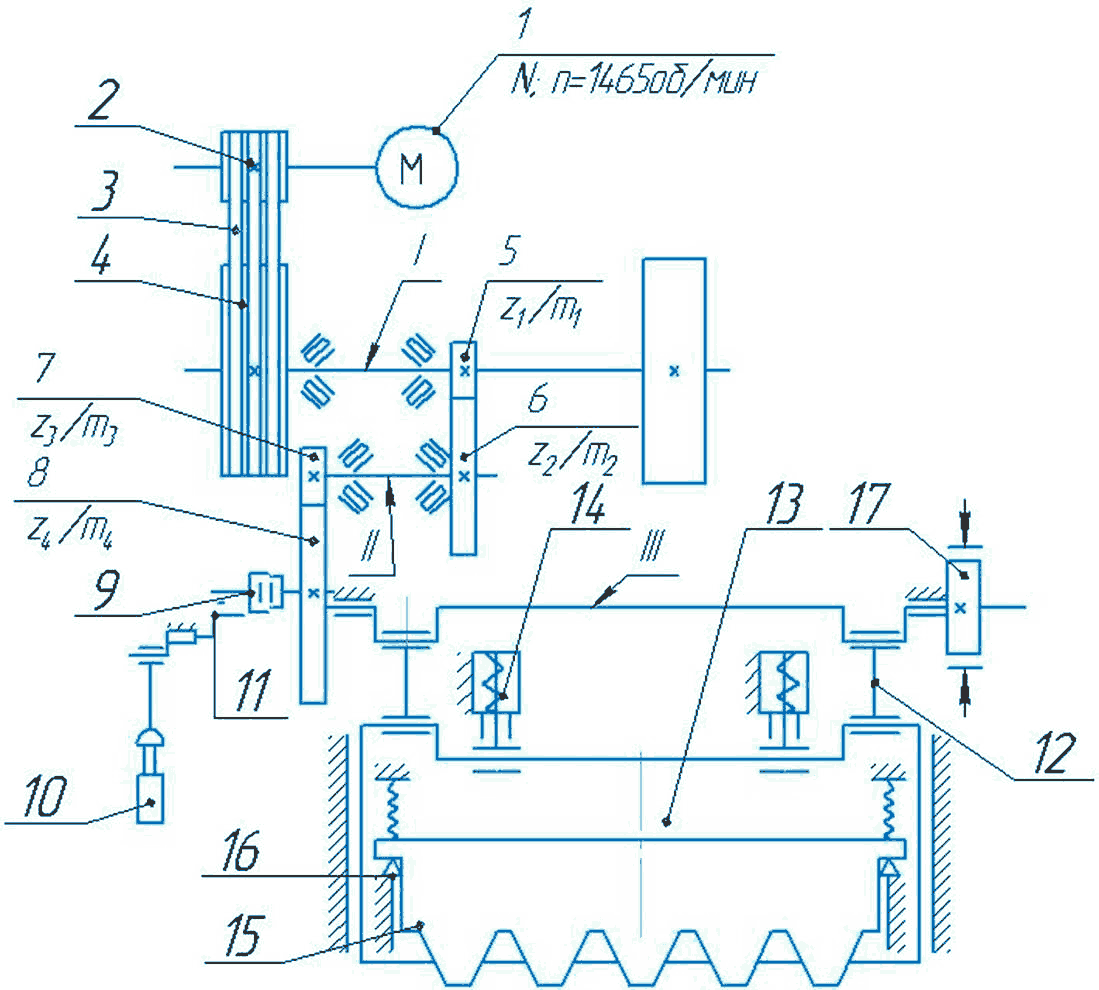

Кинематическая схема кривошипных ножниц Н3121

Кинематическая схема кривошипных ножниц Н3121

Модель установки

Число зубьев/модуль

Мощность электродвигателя, кВт

Z1/m1

Z2/m2

Z3/m3

Z4/m4

Н3121

19/10

52/10

19/12

75/12

37

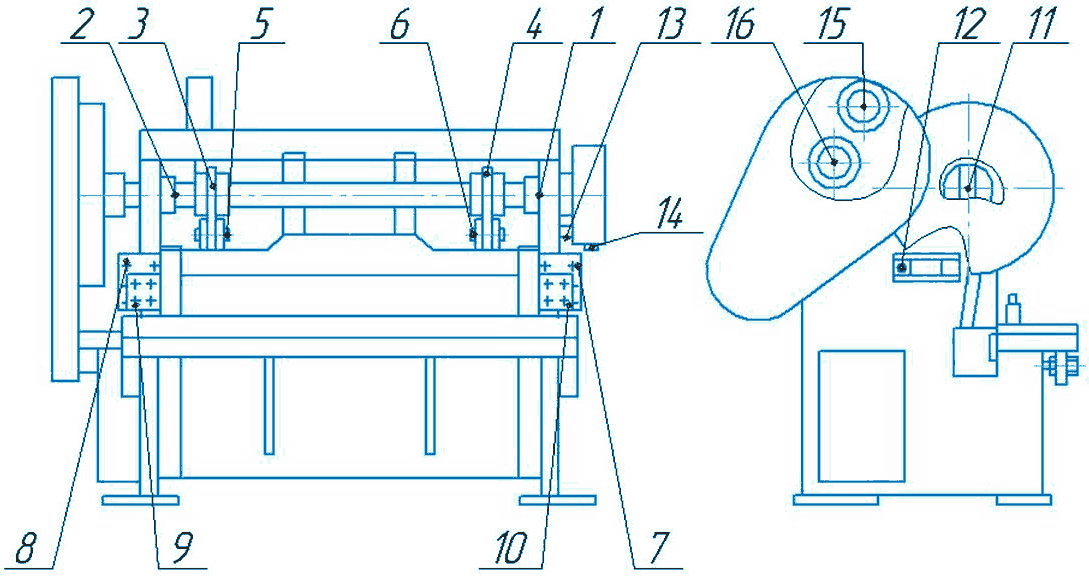

Смазка ножниц кривошипных листовых Н3121ТОчки смазки ножниц Н3121



1-2

Опора эксцентрикового вала

Пресс масленки

3-4

Эксцентрики вала

Пресс масленки

5-6

Пальцы шатуна

Пресс масленки

7-8

Ножевая балка

Шприцем

9-10

Прижим

Шприцем

11

Муфта включения

Шприцем

12

Оси электромагнитного управления

Шприцем

13-14

Оси тормоза

Шприцем

15-16

Опоры валов

Набивка

Смазочный материал ЦИАТИМ-203 ГОСТ 8773-73



  • Подача смазки осуществляется до тех пор, пока смазка не начнет выступать с боков смазываемых поверхностей.
  • ТОЛЬКО ЭТО ДАЕТ ВОЗМОЖНОСТЬ КОНТРОЛИРОВАТЬ ДОСТАТОЧНОСТЬ СМАЗКИ.
  • Выступающую из зазоров смазку необходимо удалить ветошью.
  • Необходимо периодически проверять состояние масленок и маслопроводящих отверстий.
  • НЕ РЕЖЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА СМАЗОЧНЫЕ ОТВЕРСТИЯ СЛЕДУЕТ ПРОМЫВАТЬ БЕНЗИНОМ.

Подготовка ножниц кривошипных Н3121 к работе и порядок работы

Требования, изложенные ниже, обязательны при пуске ножниц после монтажа, а также после ремонта или длительного перерыва в эксплуатации.

  1. Заземлить ножницы Н3121, подключить ее к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
  2. Выполнить указания, изложенные в разделе Смазка.
  3. Проверить затяжку всех болтов и их стопорение.
  4. Включить вводный автомат. При этом должна загореться сигнальная лампа «Напряжение подано». Если сигнальная лампа не загорелась, необходимо проверить напряжение в сети, согласно правилам технической эксплуатации, ибо отсутствие сигнала еще не свидетельствует об отсутствии напряжения.
  5. Включить электродвигатель привода нажатием кнопки «Пуск» и разогнать маховик. Проверить направление вращения большой шестерни, сидящей на конце эксцентрикового вала со стороны муфты включения. Шестерня должна вращаться по часовой стрелке, если смотреть на нее со стороны муфты. Вращение в обратную сторону не допускается.
  6. Обкатать ножницы Н3121 в течение двух часов, из них один час на одиночных ходах и один час на автоматических. При этом проверить взаимодействие всех узлов и деталей ножниц.

Порядок работы на ножницах кривошипных листовых Н3121

Приступая к работе, необходимо выполнить следующие требования:

    1. Смазать ножницы
    2. Настроить задний упор на требуемую длину реза заготовок. Расстояние от режущих кромок нижнего ножа до заднего упора определяется по линейкам, укрепленным на рейках заднего упора.

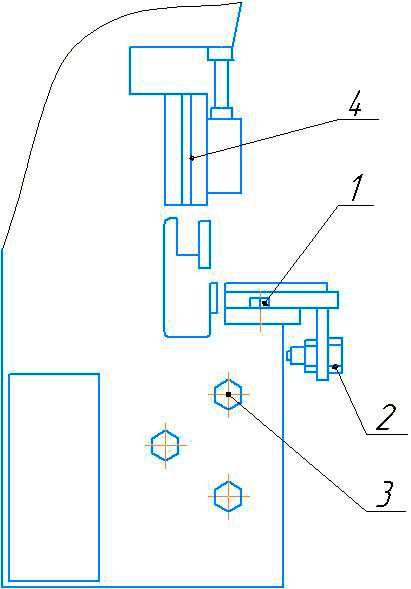

    3. Установить необходимый зазор между верхними и нижними ножами. Для этого необходимо ослабить болты поз.1 и поз.3 рисунок 5, которыми крепится стол к станине. Вращая вручную маховик по стрелке, указанной на кожухе, опускать ножевую балку вниз до перекрытия ножей стола и ножевой балки (10 мм. – перекрытие ножей).
    4. Подвинуть стол вперед и установить необходимый зазор, затем, опуская ножевую балку вниз, промерить зазор по всей длине ножей слева направо. После установки зазора затянуть болты. Движение стола назад относительной ножевой балки осуществляется болтами позиции 2 рисунок 5. Зазоры между направляющими и ножевой балкой обеспечить прокладками поз.4 рисунок 5.

Регулировка завора ножниц Н3121

Величина зазора устанавливается согласно таблицы

Толщина разрезаемого листа, мм

5-6

7-8

9-12

12-16

17-20

Величина зазора, мм

0,3

0,4

0,5

0,6

0,7

  1. Включить муфту при максимальных оборотах маховика.
  2. Сделать несколько холостых ходов, убедиться, что ножницы работают исправ

Во время работы:

  1. Не допускать к ножницам посторонних лиц.
  2. НЕ ДОПУСКАТЬ РЕЗКИ ЛИСТОВ МАКСИМАЛЬНОЙ ТОЛЩИНЫ С ПРЕДЕЛОМ ПРОЧНОСТИ БОЛЕЕ 450 МПа
    Максимальная толщина листа с пределом прочности более 500 МПа определяется по формуле: δх=δ х 500/σх мм.где δх – максимально допустимая толщина листа с пределом прочности более 450 МПа
    σх – предел прочности разрезаемого листа, МПа.
  3. НЕ ДОПУСКАТЬ РЕЗКИ ЛИСТОВ ЗАТУПЛЕННЫМИ НОЖАМИ. Ножи выполнены с четырьмя режущими кромками, при затуплении режущих кромок ножи периодически переворачиваются. Затупившиеся ножи необходимо перешлифовать.
  4. При резке заготовок длиной более 800 мм во избежание утяжки листа применять опоры поддержании отрезаемой заготовки.
  5. При отсутствии электроэнергии выключить вводный автоматический выключатель на электрошкафу

По окончании работы:

  1. Остановить привод ножниц.
  2. Выключить вводный автоматический выключатель.
  3. Произвести уборку ножниц и смазать ее.
  4. Сообщить сменщику обо всех замеченных неполадках.

Техническое обслуживание ножниц кривошипных Н3121

Система технического обслуживания ножниц определяет порядок, содержание и периодичность осмотра и обслуживания ножниц в процессе эксплуатации.

Предусматриваются следующие виды технического обслуживания:

ТО – 1 – ежедневное;

ТО – 2 – каждые три месяца;

ТО – 3 – ежегодное.

Работы, предусмотренные ТО – 1 – ТО – 3 охватывают проверку и обслуживание основных механизмов, определяющих надежность работы ножниц.

СТРОГОЕ ВЫПОЛНЕНИЕ ЭТИХ РАБОТ ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ

Характерные неисправности ножниц кривошипных Н3121 и методы их устранения

Подшипники скольжения шатунов, букс греются, в смазке находятся частицы бронзы

Малый зазор между шейками валов и вкладышами Пришабрить вкладыш
Отсутствует смазка Проверить поступление смазки

Тугое скольжение ножевой балки

Износ прокладок Заменить прокладки
Отсутствует смазка Проверить поступление смазки

В режиме одиночного хода ножевая балка не останавливается в верхней точке

Изношена тормозная лента тормоза Сменить ленту
Ослаблена пружина Подтянуть пружину
На тормозной барабан попало масло Удалить смазку с рабочей поверхности тормоза
Износ деталей муфты включения Заменить изношенные детали
Разрегулировано электромагнитное управление Отрегулировать электромагнитное управление
Износ деталей электромагнитного управления Заменить изношенные детали
Не срабатывает муфта включения Отрегулировать муфту включения

При нажатии на кнопки или педаль не происходит включение ножниц

Неполадка в электросхеме Зачистить контакты, проверить исправность пускателей, проверить исправность предохранителей

Электродвигатель при пуске не развивает полных оборотов

Обрыв питающей цепи Проверить по схеме и устранить
Неполадка в пусковой аппаратуре Проверить по схеме и устранить

Порядок установки ножниц кривошипных листовых Н3121

  • Ножницы кривошипные листовые Н3121 поставляются заказчику в собранном виде.
  • Подъем ножниц в распакованном виде следует производить за отверстия в станине, согласно схеме строповки
  • Монтажный чертеж ножниц приведен на Глубина фундамента Н принимается в зависимости от характера грунта, но не менее 800 мм.
  • Горизонтальное положение ножниц на фундаменте производится с помощью клиньев и проверяется уровнем, установленным на столе ножниц. Точность монтажа в поперечном и продольном направлениях должна быть не менее 0,2 мм. На длине 1000 мм.
  • После монтажа ножниц на фундаменте необходимо провести расконсервацию. Снятие антикоррозийного покрытия осуществляется деревянной лопаточкой и ветошью, смоченной бензином Б-70 ГОСТ 51-82
  • Расконсервированные обработанные поверхности во избежание коррозии покрыть тонким слоем масла «Индустриальное 80» ГОСТ 20799-88.

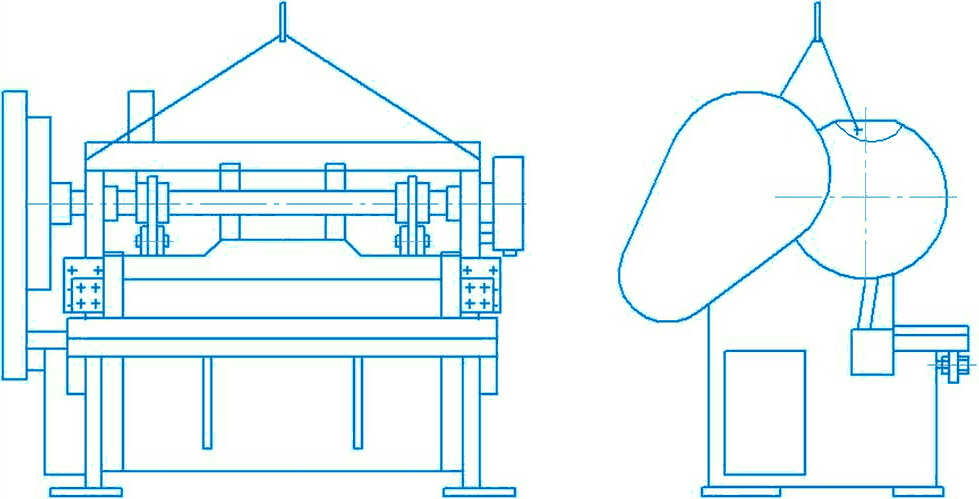

Схема строповки ножниц Н3121

Схема строповки ножниц Н3121

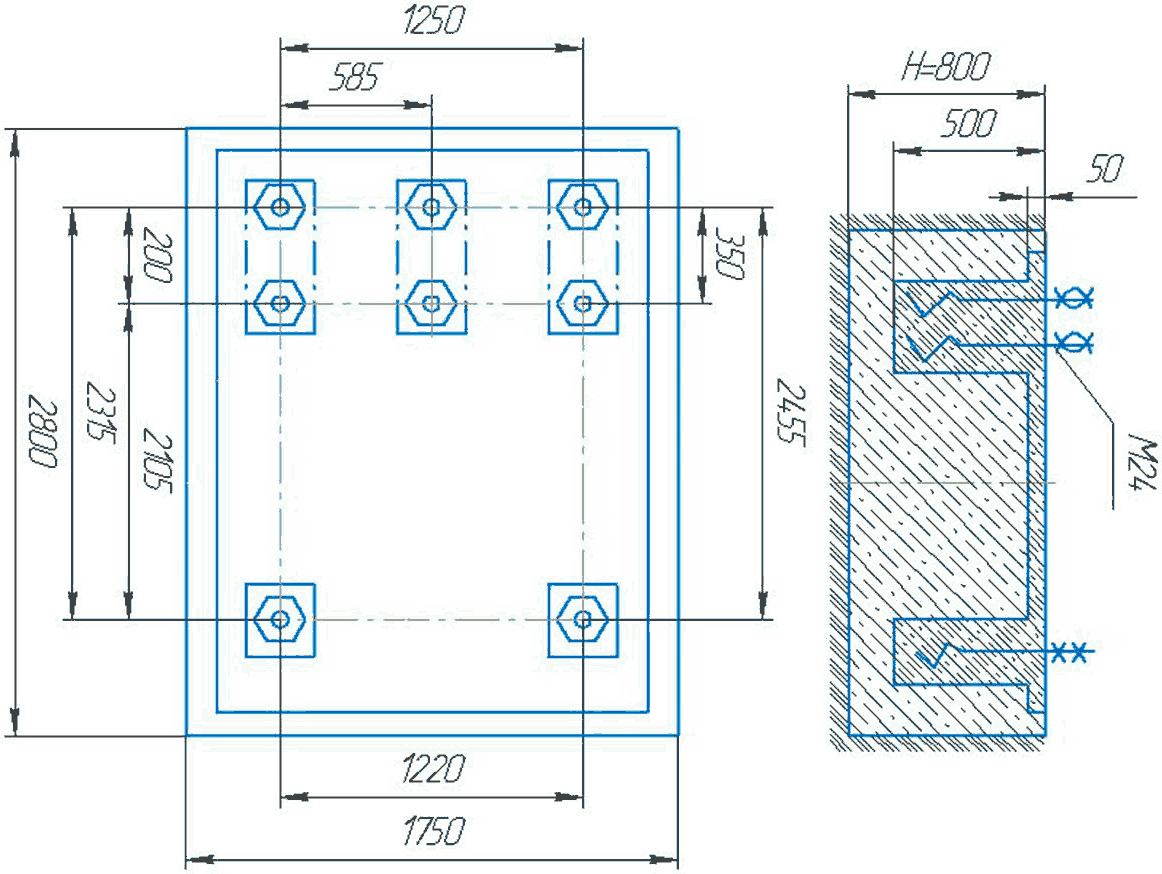

Монтажный чертеж кривошипных ножниц Н3121

Монтажный чертеж кривошипных ножниц Н3121

Электрооборудование ножниц Н3121

  • Род тока – переменный, 3-х фазный.
  • Напряжение – 380; 50Гц.
  • Напряжение цепей управления:
  • - переменного тока – 110В; 50Гц;
  • Напряжений цепей сигнализации – 24В; 50Гц.
  • Напряжение цепей освещения – 24В; 50Гц.
  • Перечень токоприемников и аппаратов дан в таблице 6.
  • На лицевой стороне ножниц размещены: конечный выключатель – блокировка решетки; пульт управления (показан на рисунке 9).
  • Шкаф управления установлен на левой стойке станины. На правой стенке шкафа установлены: переключатель режимов работы и педаль. На левой стенке шкафа установлен вводный автомат.

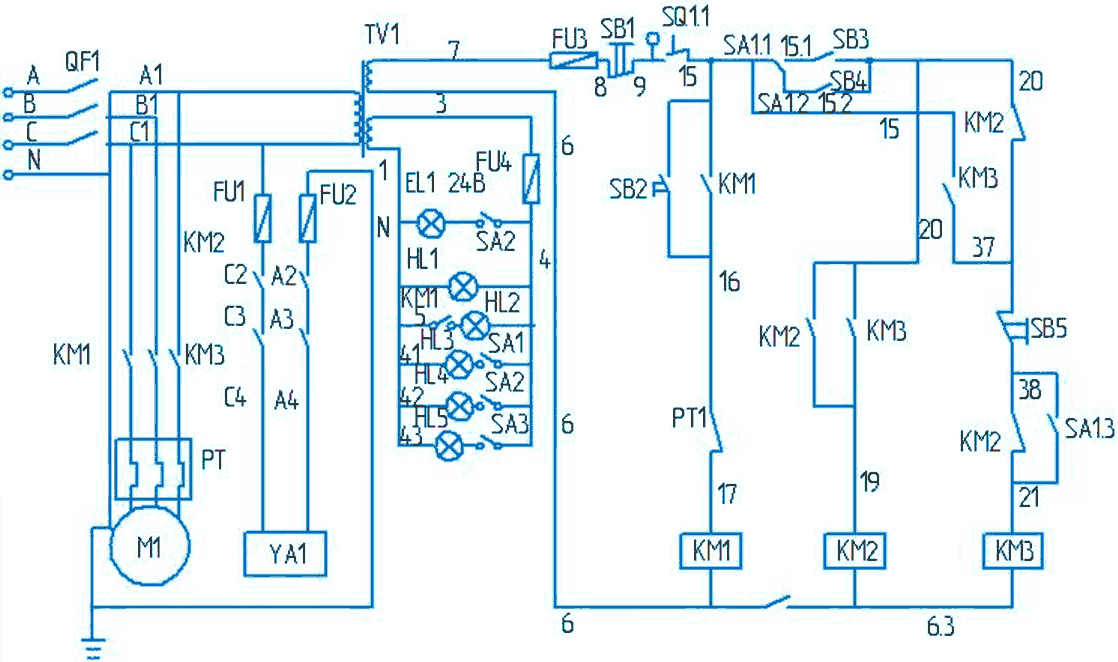

Схема электрическая принципиальная кривошипных ножниц Н3121

Поз. Обознач.

Наименование

QF





FU1,FU2



FU3,FU4

Автомат АЕ2046МП 1н=63А, отс=12, 660В с креплением за панелью ТУ16-522.139-78

Автоматический выключатель ВА47-29, 16А

Автоматический выключатель ВА47-29, 10А, 6А



HL1

HL2

HL3 - HL5

Индикатор светосигнальный

AD-22DS, 24В (красный)

AD-22DS, 24В (красный)

AD-22DS, 24В (зеленый)

KМ1,KМ2

Пускатель магнитный ПМЛ-1100, 10А, 110В

KM

Пускатель магнитный ПМЛ-4100, 63А, 380В

M

Двигатель АИР160 М4 У3, 18,5кВт, 1500об/мин, 380В 50Гц, ГОСТ 28330-96

SA

Переключатель ПКУ3-11 4028 У2

SQ

Конечный выключатель ВПК 2112 БУ2



SB1

SB3

SB4,SB2

Выключатель ТУ 3428-002-05758144-95

ВК43-21 11110 1з+1р – красный

ВК43-21 11110 1з+1р – красный

ВК43-21 11110 1з+1р – черный

Электромагнит ЭД10102У3

Ход якоря 40 мм. 380В, 50Гц ТУ16-529.161-79Е

T

Трансформатор ОСМ1-0,16У3 220/110-22-5/24

SM2

Переключатель АLC-22

SB5

Кнопка КЕ-011У3, исп.2

Электрическая схема ножниц Н3121 предусматривает следующие режимы:

  • отключено;
  • ручное управление;
  • педальное управление;
  • автоматический цикл.

Выбор режимов осуществляется переключателем SА, установленным на правой стенке шкафа.

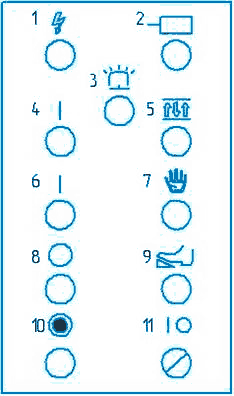

Символы органов управления ножниц Н3121

Символы органов управления  ножниц Н3121 кривошипных ножниц Н3121

Ручное управление

Переключатель режимов SA ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ1, и включает электромагнит YА, который включает муфту.

Педальное управление

Переключатель режимов SA ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл

Переключатель режимов SA ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ1 и становится на самопитание, электромагнит YА постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

  • наличие напряжения HL1;
  • двигатель включен HL2;
  • автоматические циклы HL3;
  • одиночные циклы HL4;
  • педаль HL5.

Для освещения линии реза предусмотрена лампа местного освещения.

Меры безопасности

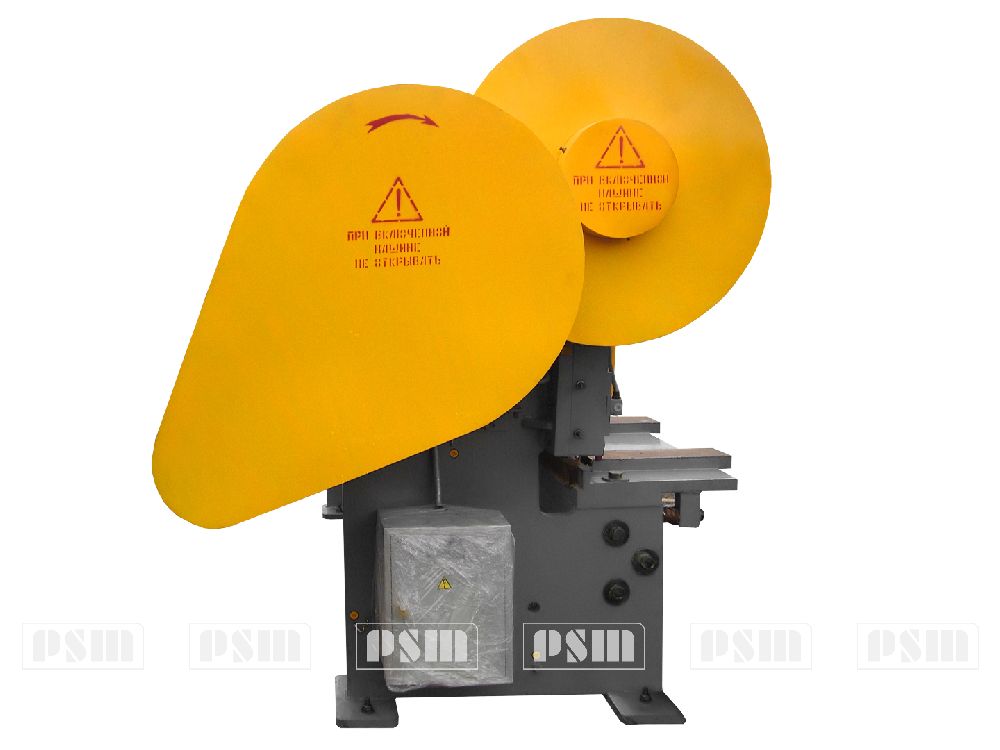

  • Безопасность работы на ножницах Н3121 обеспечивается установкой защитных кожухов на все вращающиеся части, наличием защитной решетки, снабженной дополнительной электроблокировкой, останавливающей ножницы при снятии защитной решетки. Электрошкаф снабжен специальными замками, исключающими доступ к нему посторонних лиц.
  • При смене ножей и ремонте ножниц ножевую балку следует зафиксировать в верхнем положении штырями диаметром 25 мм., вставленными в специальные технологические отверстия в ножевой балке.
  • Во время работы ножниц необходимо следить за тем, чтобы ножевая балка оставалась в крайнем верхнем положении, которое
  • достигается правильной регулировкой тормоза.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

  • Допускать к работе на ножницах лиц, не имеющих необходимой квалификации и не прошедших инструктаж по технике безопасности.
  • Работать на неисправных ножницах.
  • Работать на ножницах со снятыми ограждениями и защитной решеткой.
  • Производить ремонтные, регулировочные работы, а также чистку и смазку ножниц при включенном электродвигателе.

ножницы кривошипные листовые н3121 изготовитель, паспорт на ножницы гильотинные н3121 паспорт на Н3121 Альбом ремонтных чертежей гильотины Н 3121. Stanok 3121, как работает привод на гильотине н 3121 н3121 муфта включения ножниц н3121. насос НРГ-М на ножницы кривошипные н3121, паспорт ножницы гильотинные н3121 ножницы н3121 электросхема масса ножниц н3121. схема н3121, гильотина н3121 чертеж упор задний ножницы гильотинные н3121 картинки паспорт гильотины н 3122 скачать бесплатно. н3121 паспорт, запчасти к гильотинным ножницам н3121 н 3121 муфта ножницы гильотинные механические, на3121 инструкция по применению. ножи Н3121, ножницы н3121 паспорт ПАСПОРТ НА ГИЛЬОТИНУ Н3121 эл.схема гильотины Н3121. паспорт на ножницы листовые Н 3121 12мм, гильотина модель Н 3121 ножницы гильотинные н3121 паспорт запчасти для станки Н3121. руководство по эксплутации ножницы листовые НЛ-3121, н3121 гильотинные ножницы инструкция ножницы н-3121 ножницы листовые Н3121 паспорт. гильотина Н3121А, н3121б характеристики вес Ножницы листовые НА 3121 паспорт Н3121 руководство по эксплуатации Схема электрическая Н3121. продаю гильотинные ножницы н3121 бу, технические параметры Н 3121 листовые ножницы н-3121 Ножницы листовые Н-3121. купить запасные части для гильотины н3121, н3121б\у прижимная и ножевая балка Н3121 скачать паспорт на ножницы кривошипные н3121 бесплатно. гильотина пневматическая н3121 паспорт, гельотинные ножницы н3122 паспорт гильотина н 3121 принцип работы Н3121Б паспорт. альбом ремонтных чертежей н-3121, паспорт на ножницы н 3121 паспорт н3121 гильотинные ножницы 3121 руководство. ножницы н3121 схема электромонтажная электрошкафа, запчасти по воздуху к гильотине н 3121м н3121 характеристика н3121 техномаш. запчасти н3121, ножницы гильотинные н3121 пресс-ножниц модели h3121 ножницы гильотинные н3121 форум. ножницы кривошипные листовые н3121, куплю продам ножницы гильотинные Н3121 12х2000 эюцэшЎ? э3121 Скачать паспорт н 3121 бесплатно. ножницы н3121 Система пневматики, вал н3121 Ножницы кривошипные Н3121 бу н3121 запчасти. паспорт руководство по эксплуатации НА3121, чертежи Н3121.00.001РЭ НОЖНИЦЫ ГИЛЬОТИННЫЕ КРИВОШИПНЫЕ ГИЛЬОТИНА Н3122 паспорт гн 3121. чертёж поворотной шпонки Н 3121, н 3121 характеристики фото марка масла для ножниц Н312 16 1999г гильотина н3121 12х2500 технические характеристики. гост н3121, характеристики электродвигателя гильотины на 3121 гильотина Н-3121 ножницы листовые нл 3121. руководство по эксплуатации н3121, гильотина н3121 запчасти гильотина н3121 характеристики н3121 характеристики. руководство по эксплуатации модель н3121, Н3121 купить скачать бесплатно паспорт ножницы гильотинные на 3121 цена Листовые ножницы Н3121. гильотина ножницы qc11y 8х2500 чертеж кол-во подшипников инструкция, нл 3121 станок характеристики паспорт на гильотину н3121 Альбом чертежей Ножницы гильотинные Н3121. Ножницы Н-3121 страна-производитель, ножи для ножницы листовой модели н3121 Руководство по эксплуатации ножниц кривошипрных Н3121

По Техническому Заданию заказчика ножницы модели Н3121 могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Стандартная комплектация Н3121

  1. Н3121, Ножницы в сборе;
  2. Н3121.03.000Пульт управления с педалью;
  3. Н3121.300.00.001 РЭ Механическая часть;
  4. Н3121.00.001 РЭ1Электрооборудование;
  5. Н3121.00.001;Технический паспорт;
  6. Задний упор 500мм;
  7. Прижим листа установлен на ножницах;
  8. Ножная педаль с клавишей аварийного останова;
  9. Светодиодная линия освещения рабочей зоны.

Дополнительные опции Н3121

  1. Угловая линейка 0-180;
  2. Передние удлинители стола;
  3. Боковой упор;
  4. Задний упор 1000мм;
  5. Резиновые накладки прижима;
  6. Рольганг неприводной;
  7. Рольганг приводной;
  8. Тележка откатная;
  9. Лазерный указатель реза;
  10. Задний упор с УЦИ.
ПромСтройМаш является непосредственным производителем Н3121 Мы производим и продаём Ножницы листовые электромеханические Н-3121 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. Н3121 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить Н3121 вы можете непосредственно у нас или у наших дилеров. Ширина/Толщина разрезаемых листов, мм 2000/12

МНГ 2,5х2500

МНГ 2,5х2500
Ширина/Толщина разрезаемых листов, мм 2500/2,5

МНГ 3х1300

МНГ 3х1300
Ширина/Толщина разрезаемых листов, мм 1300/3

НК3418А

НК3418А
Ширина/Толщина разрезаемых листов, мм 2000/6,3

СТД9А

СТД9А
Ширина/Толщина разрезаемых листов, мм 2000/6

СТД9АМ

СТД9АМ
Ширина/Толщина разрезаемых листов, мм 2500/6

СТД9АН

СТД9АН
Ширина/Толщина разрезаемых листов, мм 2500/4

СТД9АЛ

СТД9АЛ
Ширина/Толщина разрезаемых листов, мм 2500/6

Н3118

Н3118
Ширина/Толщина разрезаемых листов, мм 2200/6

НК3418А.01

НК3418А.01
Ширина/Толщина разрезаемых листов, мм 3150/6,3

Н3121

Н3121
Ширина/Толщина разрезаемых листов, мм 2000/12

МНГ 12x2500

МНГ 12x2500
Ширина/Толщина разрезаемых листов 2500/12 мм;
Сортовая секция

МНГ 13

МНГ 13
Ширина/Толщина разрезаемых листов, мм 2000/13

МНГ 16

МНГ 16
Ширина/Толщина разрезаемых листов, мм 2000/16

Н3122

Н3122
Ширина/Толщина разрезаемых листов, мм 2000/16

Н478

Н478
Ширина/Толщина разрезаемых листов, мм 2200/18

Н478.01

Н478.01
Ширина/Толщина разрезаемых листов, мм 2000/22
