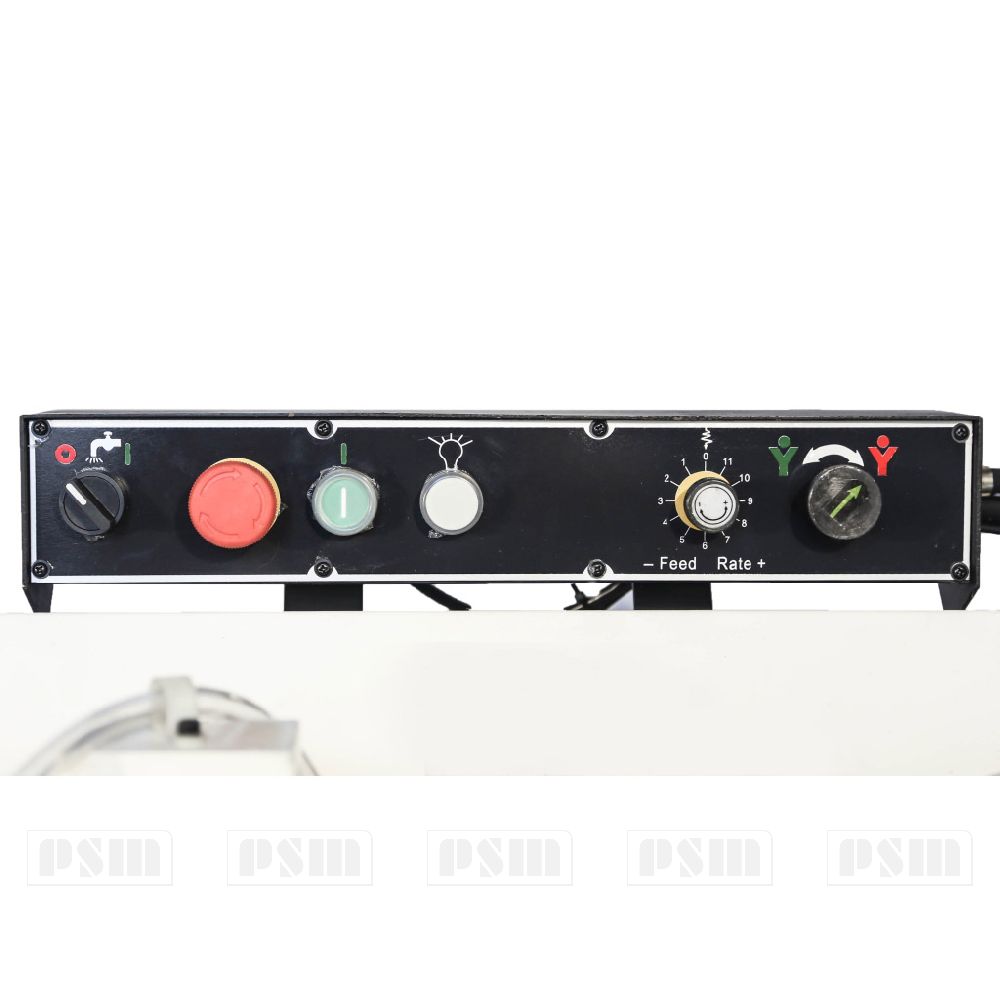

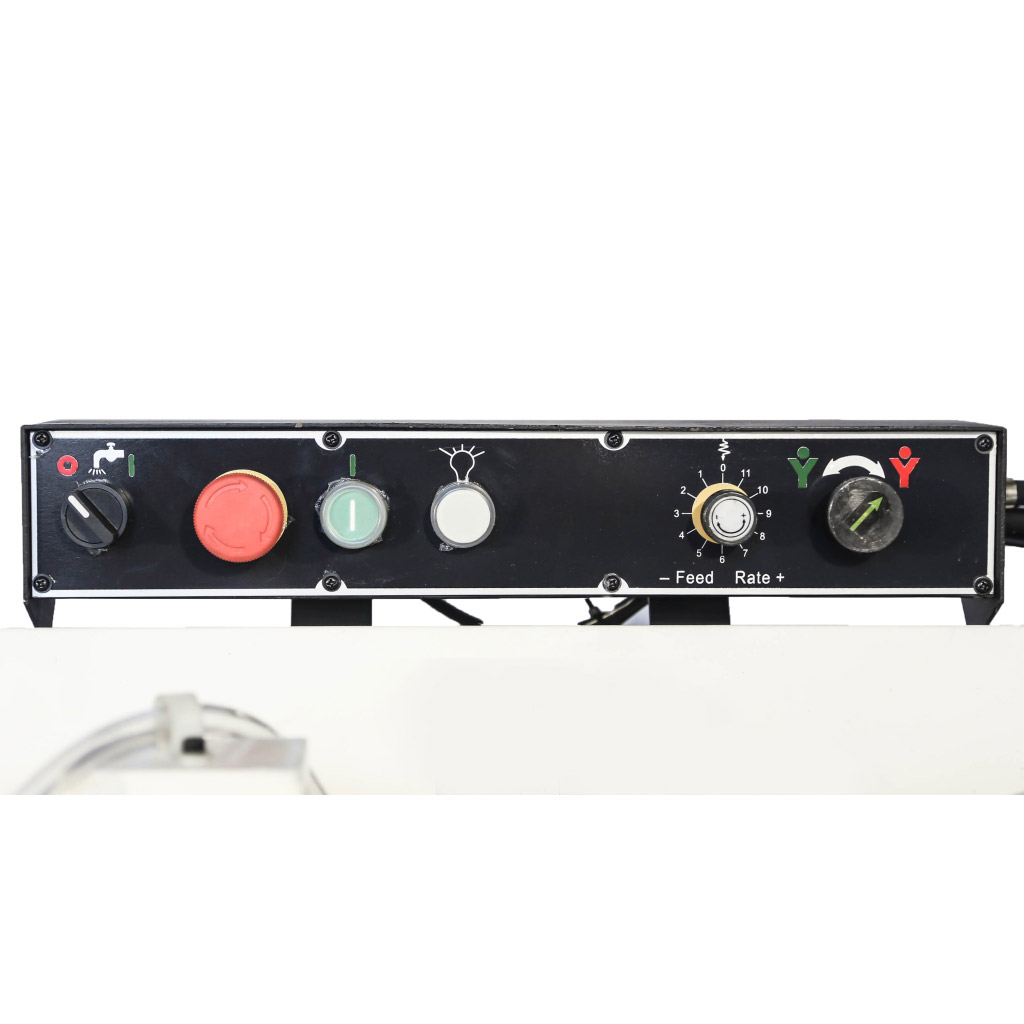

Пульт управления ленточнопильного станка модели ПСМ-250МП

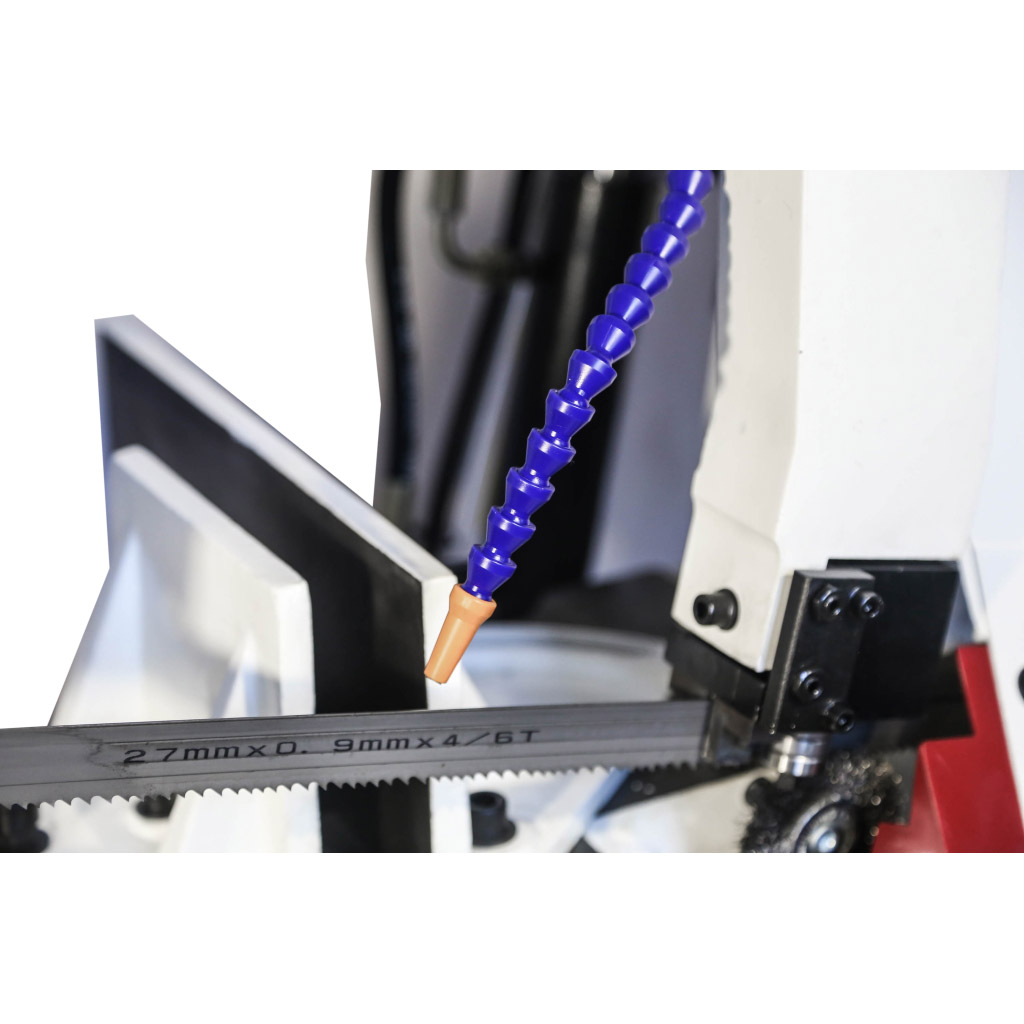

Система подачи СОЖ ленточнопильного станка модели ПСМ-250МП

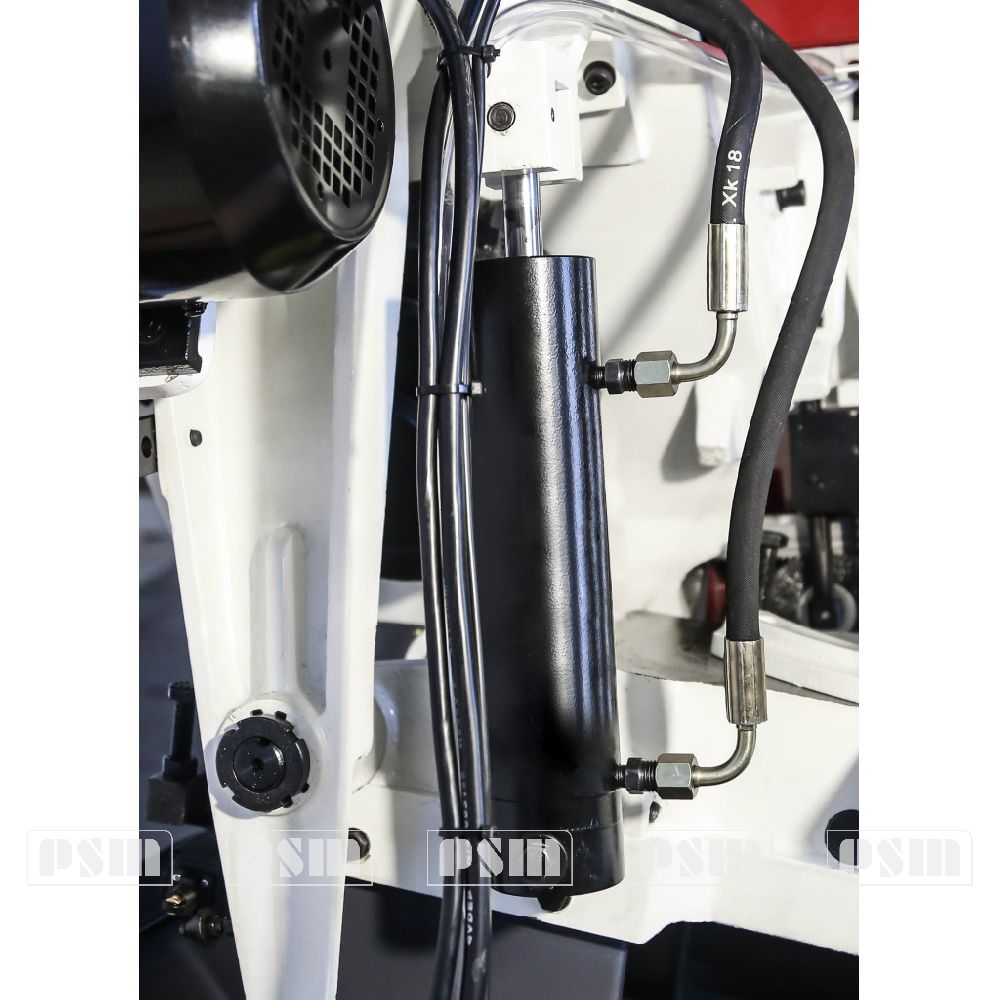

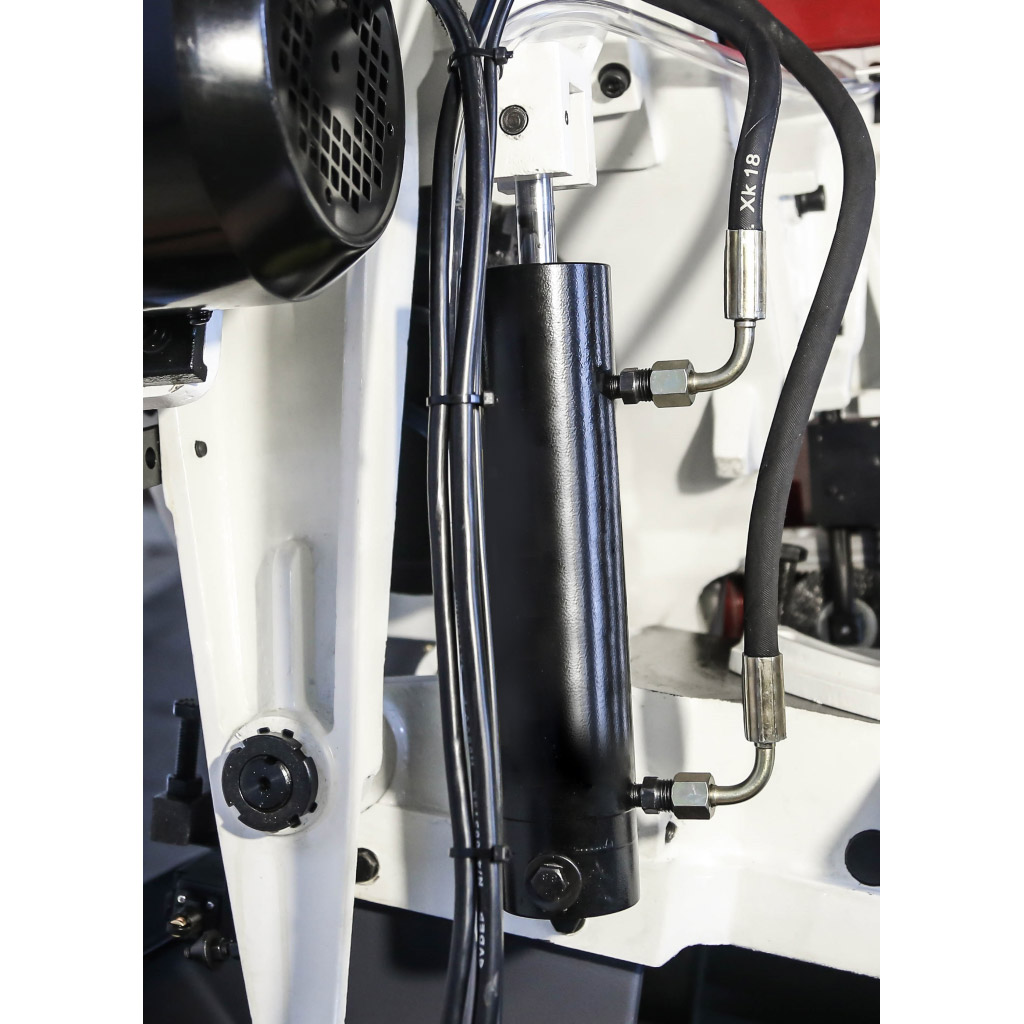

Механизм гидроразгрузки ленточнопильного станка модели ПСМ-250МП

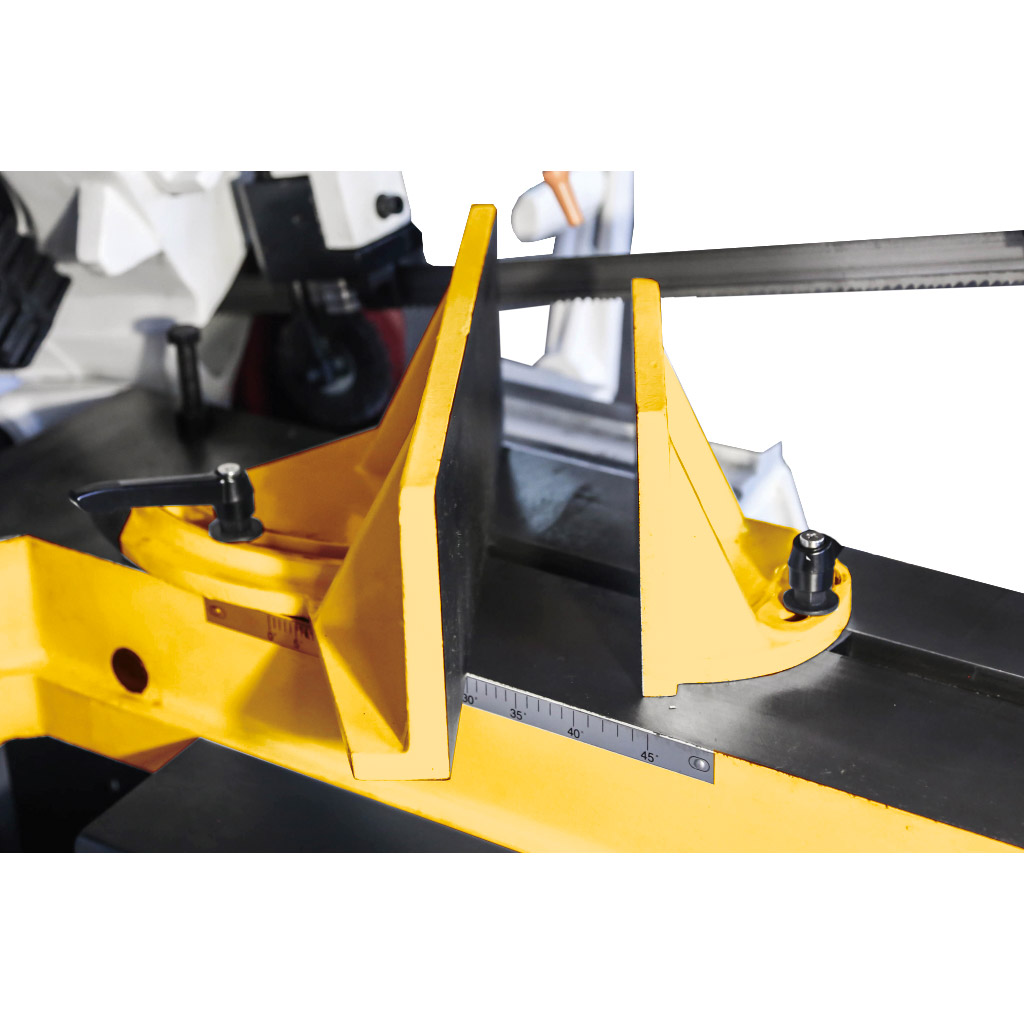

Поворот тисков ленточнопильного станка ПСМ-250МП на угол 45° градусов

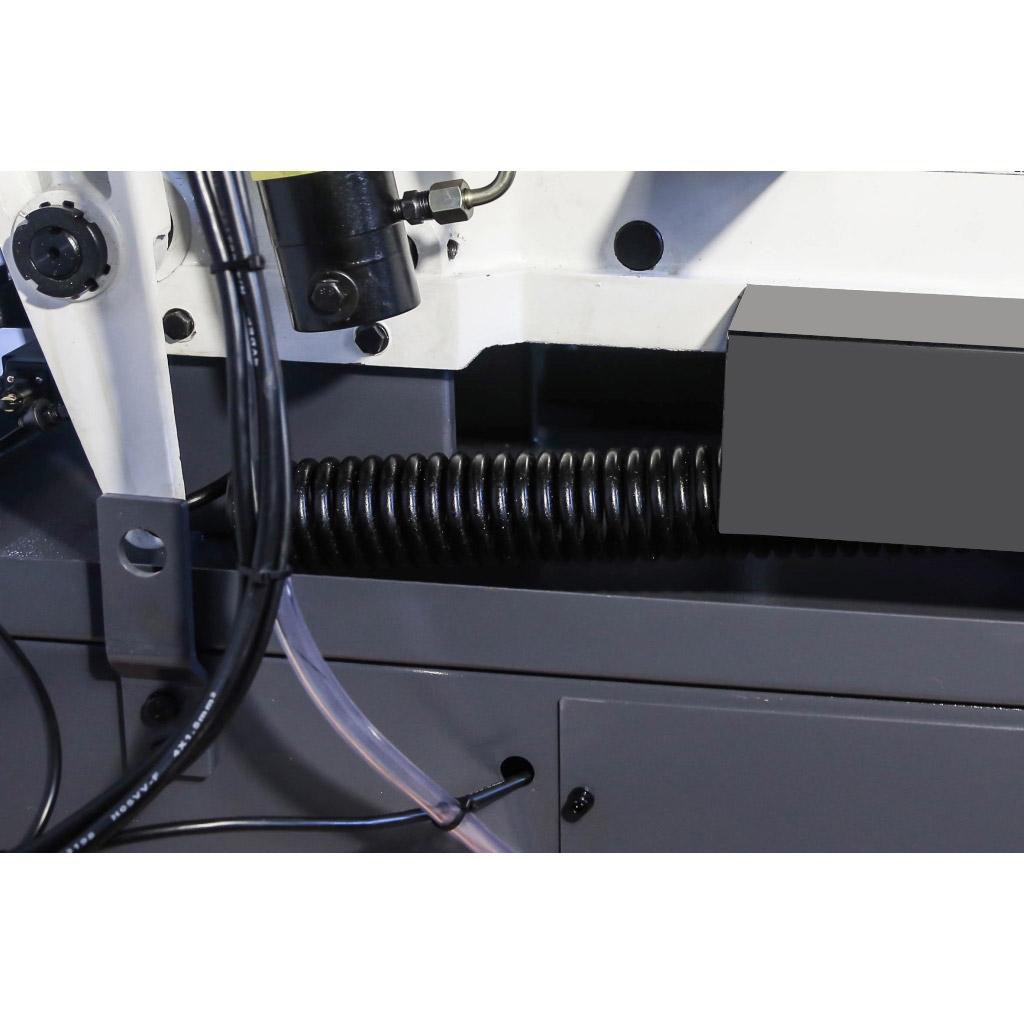

Компенсирующая пружина ленточнопильного станка модели ПСМ-250МП
ПСМ-250МП
Пульт управления ленточнопильного станка модели ПСМ-250МП
Система подачи СОЖ ленточнопильного станка модели ПСМ-250МП
Механизм гидроразгрузки ленточнопильного станка модели ПСМ-250МП
Поворот тисков ленточнопильного станка ПСМ-250МП на угол 45° градусов
Компенсирующая пружина ленточнопильного станка модели ПСМ-250МП
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение ленточнопильного станка модели ПСМ-250МП

Полуавтоматический ленточнопильный станок ПСМ-250МП предназначен для распила металлических заготовок с возможностью реза под разными углами.

Ленточнопильный станок ПСМ-250МП используется в мелкосерийном и среднесерийном производстве.

Преимуществом его является низкая стоимость по сравнению с моделями другого типа. При этом ленточнопильный станок ПСМ-250МП долговечен, малогабаритен и высокопроизводителен.

Станок может использоваться и на крупном предприятии для распила металлического профиля различного сечения и размеров. ​

Особенность конструкции станка в том, что он поднимается и опускается, вращаясь вокруг горизонтальной оси, расположенной у края рамы и напоминает ножницы.

​​​​​Ленточнопильная горизонтальная пила модели ПСМ-250МП предназначена для резки металла посредством специальной металлический или биметалической ленты определенной толщины и длины (зависит от типа пилы, размеров и марки разрезаемого материала).

Данная пила снабжена устройством гидравлической регулировки скорости подачи. Горизонтальная ленточная пила модели ПСМ-250МП находится в самом востребованном сегменте пил с диаметром пиления до 250 мм.

Отличается хорошим ресурсом и надежностью. Диаметр отрезки заготовки под углом 90° составляет 254 мм, возможен поворот пильной рамы на 45°.

Завод ПромСтройМаш выпускает ленточнопильные станоки модели ПСМ-250МП и поставляет их во все регионы России и страны ближнего зарубежья.

Технические характеристики ПСМ-250МП

Наибольший диаметр круглой заготовки, мм
- при рeзкe под углом 90°254
- при рeзке под углом 45°150
Наибольший размер прямоугольной заготовки, мм
- при резке под углом 90°127x457
- при резке под углом 45°150x190
Размер ленточного полотна, мм3280х27х0,9
Скорость реза (м/мин)29/50/73/95
Напряжение, cиловая цепь, В380
Электродвигатель главного привода:
Установленная мощность, кВт1.5
Габаритные размеры, мм1780х620х1020
Масса, кг315

УСТРОЙСТВО, РАБОТА СТАНКА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

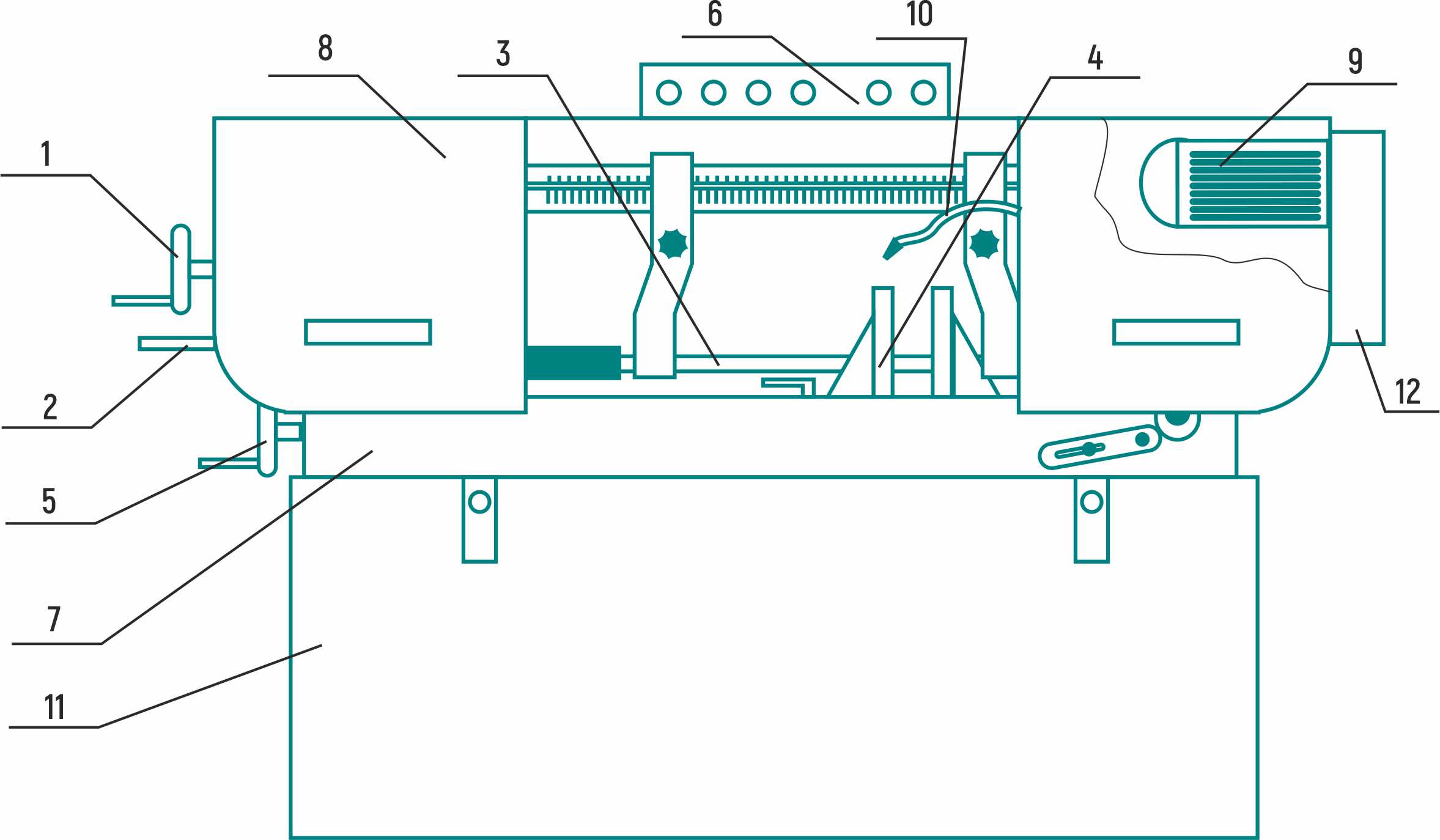

Общий вид станка с обозначением составных частей ленточнопильного станка модели ПСМ-250МП

Общий вид ленточнопильного станка модели ПСМ-250МП

1 ‒ маховик регулировки натяжения полотна, 2 ‒ рукоятка управления,
3 ‒ ленточное полотно, 4 ‒ тиски, 5 ‒ маховик регулировки тисков,
6 ‒ панель управления, 7 ‒ станина, 8 ‒ пильная рама, 9 ‒ электродвигатель,
10 ‒ система СОЖ, 11 ‒ основание, 12 ‒ ступенчатый шкив.

Общий принцип работы станка

Привод станка осуществляется от электродвигателя через редуктор. Привод с выходного вала редуктора передается на приводящий ролик, который создает движение ленточной пилы.

Подъем пильной рамы производится вручную. Для облегчения нагрузки предусмотрена компенсирующая пружина.

При опускании рамы включается режим гидроразгрузки. Под действием собственного веса пильная рама опускается, скорость опускания автоматически регулируется дросселем, который подключен к гидравлическому цилиндру.

СОСТАВНЫЕ ЧАСТИ ЛЕНТОЧНОПИЛЬНОГО СТАНКА МОДЕЛИ ПСМ-250МП

Станина станка

На станине размещены пильная рама (поворотная и фиксирующая часть), тиски, упор, ролик для поддержки заготовки, насос. В основании находится бак для СОЖ.

Пильная рама

Это устройство, которое фактически совершает резание заготовки и состоит из привода, шкивов-маховиков (ведущего и ведомого), механизма натяжения полотна, направляющей, кожуха и защитных ограждений. C помощью ступенчатого шкива осуществляется регулировка скорости подачи пильного полотна. Станок оснащен четырехступенчатым редуктором, регулировка натяжения приводного ремня позволяет выбрать 4 варианта скорости подачи.

Назначение привода - передавать движение от электродвигателя к исполнительному механизму станка. Привод состоит из подмоторной плиты 1, колеса 3, колеса приводного 5, редуктора пилы 7, шкивов 10 и 11.

Привод ленточнопильного станка модели ПСМ-250МП

Механизм натяжения предназначен для натяжения ленты пилы и состоит из корпуса 1, ползуна 2, натяжителя 4 и винта натяжного 3. В процессе работы необходимо регулярно проверять натяжение ленты пилы. Для этого следует приподнять кожух левого шкива и повернуть маховик натяжения режущего полотна по часовой стрелке. Указатель и шкала натяжения расположены под шкивом. В конце каждой смены следует всегда ослаблять натяжение режущего полотна с целью продления срока его службы. Кроме того, проверка натяжения ленты пилы необходима при замене пильного полотна.

Механизм натяжения ленточнопильного станка модели ПСМ-250МП

Тиски с механизмом быстрого зажима

Это устройство, которое зажимает материал в процессе резания. Данный станок оборудован быстрозажимными тисками с подвижными и неподвижными губками.Чтобы быстро установить подвижные губки в нужное положение поверните маховик регулировки тисков на пол-оборота против часовой стрелки. Переместив губки тисков в нужное положение зафиксируйте заготовку, повернув маховик регулировки тисков по часовой стрелке. Станок позволяет обрабатывать заготовку под углом от 90 до 45 градусов. Ослабьте две пружинные зажимные рукоятки (по одной на каждой губке тисков), установите тиски под нужным углом и затяните пружинные рукоятки. Правая губка тисков оснащена неподвижными упорами, с помощью которых тиски можно быстро установить под углом 90 или 45 градусов.

Система подачи СОЖ

Система подачи смазывающе-охлаждающей жидкости предназначена для смазки и охлаждения головок направляющих и пилы в зоне резания заготовки, где температурные параметры наиболее высокие. Система СОЖ состоит из насоса подачи СОЖ, бака, фильтра, трубопроводов, кранов, штуцеров и сопел подвода жидкости. Расход СОЖ регулируется при помощи рычага запорного клапана, он направляет СОЖ на режущее полотно.

Пульт управления

На панели пульта управления сосредоточен необходимый набор кнопок, переключателей, регуляторов и других управляющих элементов. Подробно описан в разделе электрооборудования ниже.

ПОРЯДОК УСТАНОВКИ ЛЕНТОЧНОПИЛЬНОГО СТАНКА МОДЕЛИ ПСМ-250МП

Распаковка

Вскройте упаковку, осмотрите снаружи станок, проверьте комплектность поставки.

Транспортирование

Перед транспортированием станка в распакованном виде необходимо убедиться в том, что перемещающиеся узлы надежно закреплены. Транспортирование станка осуществляется согласно схеме транспортирования. В местах прикасания строповочного каната к станку нужно установить деревянные прокладки. При транспортировании к месту установки и при опускании на фундамент необходимо следить за тем, чтобы станок не подвергался сильным толчкам и сотрясениям.

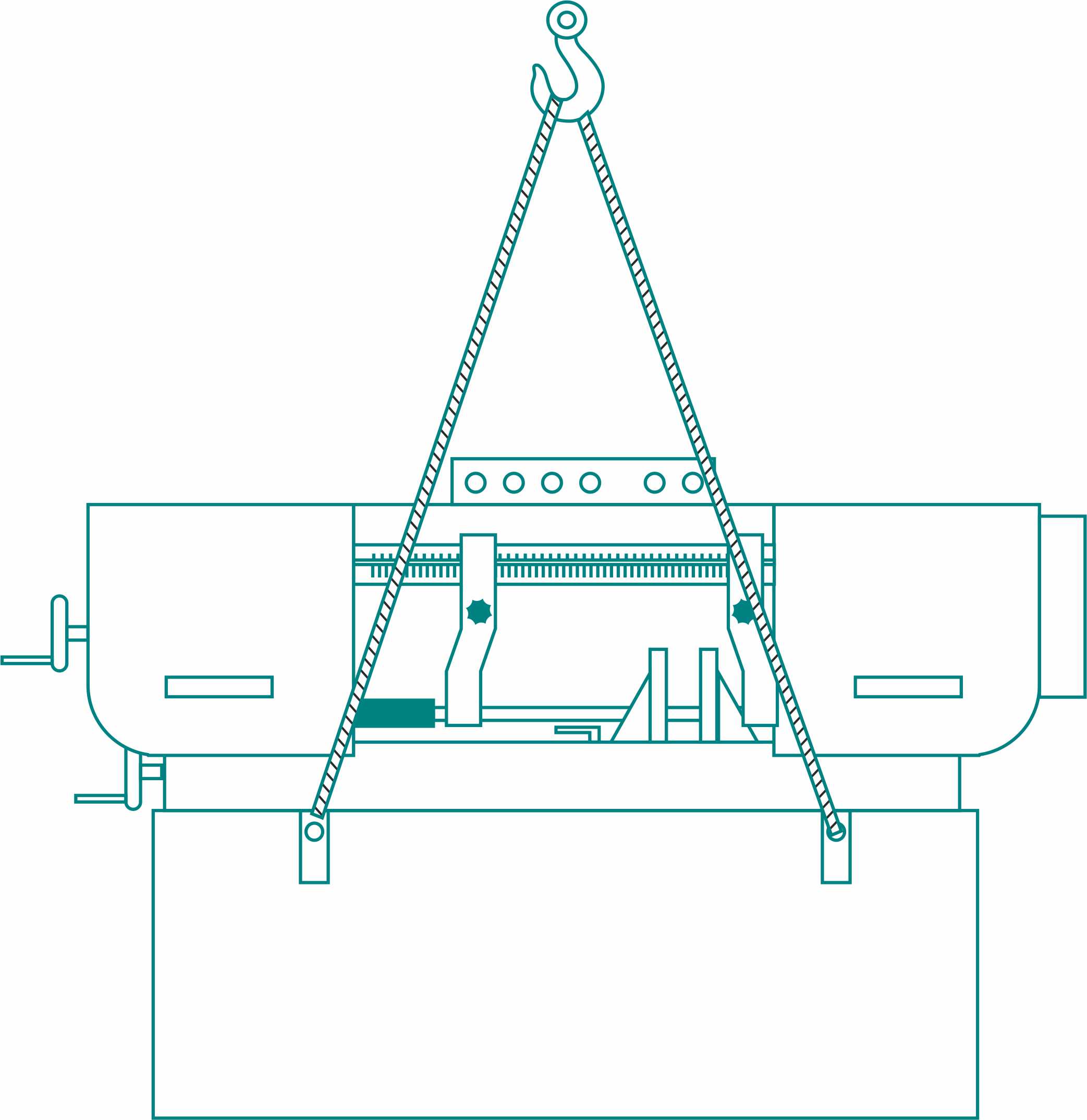

Схема транспортирования ленточнопильного станка модели ПСМ-250МП

ВНИМАНИЕ! НЕ ЗАЧАЛИВАЙТЕ СТАНОК ЗА ПИЛЬНУЮ РАМУ. ЭТО МОЖЕТ ПРИВЕСТИ К МЕХАНИЧЕСКИМ ПОВРЕЖДЕНИЯМ СТАНКА.

Установка

Удалите антикоррозийное защитное покрытие, особенно с рабочих поверхностей станка.

При выборе места установки станка примите во внимание его габариты, проверьте предварительную установку с учетом необходимого пространства, требуемого оператору для полностью безопасного обслуживания. Устанавливайте станок в помещении с площадью, достаточной для удобной и безопасной эксплуатации. Избегайте установки станка в стесненных углах, где управление станком будет затруднено, или у проездов, где длинные заготовки могут загородить проезды. Рабочее место должно быть хорошо освещено, пол должен быть ровным и нескользким.

Смонтируйте основание станка на фундаменте. Затем смонтируйте станок на основании.

Чтобы станок работал правильно, помещение, в котором он установлен, должно удовлетворять следующим требованиям:

  • Напряжение/частота силового питания: указаны на пластине главного двигателя

Допускаемое отклонение напряжения питания не должно превышать+10,-15%.

  • Станок должен быть заземлен.
  • Окружающая температура: от +5˚C до +40˚C
  • Относительная влажность: не более 90%
  • Высота над уровнем моря не более 1000 м.

Подготовка к первоначальному пуску

  1. Заземлить станок подключением к общей цеховой сети заземления.
  2. Подключить станок к электросети, проверив соответствие напряжения электрооборудованию станка.
  3. Удалить со станка все посторонние предметы. Проверить крепление инструмента.
  4. Ознакомившись с назначением элементов управления следует проверить от руки работу всех механизмов.
  5. Выполнить указания, изложенные в подразделах «Система смазки» и «Электрооборудование», относящиеся к пуску.
  6. После подключения станка к сети необходимо опробовать электродвигатели без включения рабочих органов станка. Проверку вращения приводов проводить при снятых ремнях!
  7. В случае необходимости произвести изменение чередования фаз на входе в электрошкаф.
  8. Особое внимание следует обратить на стабильную смазку всех механизмов.
  9. Проверить на холостом ходу работу всех механизмов станка.

РЕГУЛИРОВКА И НАЛАДКА СТАНКА

Рекомендации производителя

ОСОБОЕ ВНИМАНИЕ! НОВЫЙ станок должен пройти так называемый период обкатки, в течение которого производителем не рекомендуется выходить на предельные режимы по силовым нагрузками, режущим возможностям, геометрическим размерам и твердости материала заготовки.

В процессе периода обкатки, продолжительность которого определяется индивидуально с учетом квалификации персонала, все системы, узлы и детали станка должны приработаться, в результате чего станок можно использовать в соответствии с заявленными характеристиками и параметрами.

ОДНАКО, в целях сохранения долговечности станка запаса мощности и предотвращения перегрузок (механических, электрических, тепловых, и проч.)

СТАНОК НЕ ДОЛЖЕН РАБОТАТЬ НА ПРЕДЕЛЕ ЗАЯВЛЕННЫХ ПРОИЗВОДИТЕЛЕМ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК.

Станок предназначен для обработки металлических строительных материалов разной формы и профиля, и для использования на производстве, в токарных цехах и при механической обработке.

Для работы на станке нужен только один оператор.

Перед началом каждой операции убедитесь в том, что заготовка надежно закреплена в тисках и конец заготовки поддерживается должным образом.

При заклинивании пильного полотна во время обработки необходимо отключить станок. Медленно откройте тиски, удалите заготовку и проверьте, не повреждено ли пильное полотно или его зубья. Если есть повреждения, замените пильное полотно.

Направляющие ленточной пилы

При пилении подвижная направляющая ленточной пилы должны быть установлена как можно ближе к заготовке.Чтобы переместить направляющую ленточной пилы ослабте фиксирующий маховик, переместите направляющую по направлению к заготовке, убедиться, что направляющая не столкнется с заготовкой и затяните маховик.

Регулировка опускания пильной рамы

  1. опустите пильную раму в самое нижнее положение, зубья режущего полотна должны быть на 1-2 мм ниже поверхности стола.
  2. ослабьте стопорную гайку
  3. отрегулируйте стопорный винт
  4. затяните стопорную гайку.

Регулировка хода режущего полотна

Убедитесь, что натяжение режущего полотна было выполнено правильно. Задняя поверхность режущего полотна должна слегка касаться фланцев обоих шкивов во время работы станка. Если режущее полотно не касается фланцев шкивов, следует затянуть или ослабить винт до полной регулировки хода режущего полотна.

Регулировка скорости подачи

  1. Переключатель скорости подачи повернут по часовой стрелке до упора - пильная рама не опуститься вниз, но возможен ее подъем.
  2. Переключатель скорости подачи повернут против часовой стрелки - регулируется подача масла из цилиндра, определяется скорость опускания пильной рамы и скорость подачи режущего полотна.
  3. Во время обработки заготовки проверить форму стружки, по ней можно определить, правильно ли была выбрана скорость подачи:
  • Мелкая, пылеобразная стружка говорит о том, что скорость подачи слишком низкая.
  • Слишком темная стружка говорит о том, что скорость подачи слишком высокая.
  • Стружка имеет витую форму, когда задана оптимальная скорость подачи.

Регулировка ограничителя выдвижения заготовки

Ограничитель выдвижения заготовки используется для обработки нескольких одинаковых заготовок. Для переустановки ограничителя необходимо ослабить стопорный винт и переместить шток. Затем снова затянуть стопорный винт.

Натяжение ленточной пилы

Натяжение полотна пилы проводится, когда пильная рама находится в горизонтальном положении. Для этой цели используется маховик натяжения пильного полотна, размещенный на пильной раме. Контролировать натяжение полотна необходимо по тензометру, установленному над маховиком.

Новая ленточная пила после определенного срока работы (3-5 резов) должна перенатягиваться до номинального значения. Недостаточное натяжение полотна пилы может быть причиной «косого» реза.

Замена полотна

Чтобы сменить пильное полотно:

  1. Поднимите пильную раму.
  2. Обесточьте станок.
  3. Ослабьте натяжение пильного полотна с помощью маховика, снимите подвижную защитную крышку пильного полотна, откройте крышки шкивов и снимите старое пильное полотно со шкивов и направляющих блоков.
  4. Установите новое пильное полотно, разместив его сначала между накладками, а затем на шкивах, уделяя особое внимание направлению режущей кромки зубьев. Отрегулируйте натяжение пильного полотна и убедитесь в том, что полотно правильно расположено в гнездах шкивов.
  5. Установите подвижную направляющую, крышки шкивов, закрепите их соответствующими ручками.

Выбор ленточного полотна

  1. Определите наибольшие размеры и форму разрезаемого материала.
  2. Используя данные, приведенной таблицы 4, определите необходимый шаг зубьев, который меняется в зависимости от типа и размера заготовки.

Рекомендации по подбору полотна в зависимости от толщины и типа заготовки

t, мм tpi а, мм tpi
1…2 10/14 <30 8/12
2…5 8/12 30…50 6/10
5…10 6/10 40…100 5/8
10…20 5/8 50…255 4/6
>20 4/6 >150 3/4

Рекомендации по выбору ленточного полотна

При работе на станке необходимо правильно подобрать тип пилы для материала, который режем.

Геометрия полотна пилы

b - ширина пилы

s - толщина пилы

h - высота зуба

t - шаг зуба

α - передний угол

γ - задний угол

w - ширина разводки

Шаг зуба

Шаг зуба (tpi) для пил по резке металлов обычно измеряется количеством зубьев на дюйм (25.4 мм).

Выбор наиболее подходящего количества зубьев на дюйм зависит от ряда различных факторов:

а) размер заготовки

б) твёрдость материала заготовки

в) толщина стенки заготовки

а) Постоянный зуб - 1 дюйм. Шаг: 3 tpi или 8,47 мм б) Переменный зуб - интервал зубьев. Шаг: ¾ tpi (8,47 мм и 6,35 мм)

Обязательное требование – минимум 3 зуба должно одновременно участвовать в процессе резания, даже для самой тонкой стенки вертикально и поперечно ориентированной по отношению к полотну пилы.

Соблюдение следующих условий может дать положительный результат!

Большинство материалов Материалы повышенной твердости
Минимум 3 зуба на длине реза Минимум 6 зубьев на длине реза
Оптимум 6-12 зубьев на длине реза Оптимум 12-24 зуба на длине реза
Максимум 24 зуба на длине реза Максимум 48 зубьев на длине реза

Оптимум – от 6 до 12 зубьев на длине реза!

Среднее значение шага в пилах с переменным шагом

Шаг (tpi) Средний шаг (мм) Количество зубьев на длине реза 100 мм
3/4 7,26 14
4/6 5,08 20
5/8 3,9 26
6/10 3,2 32

Следующие рекомендации можно взять за общие руководящие принципы:

  • тонкостенные заготовки, типа стального листа или профилей, требуют мелкого шага пилы
  • большинство перекрещивающихся профилей требуют крупного шага, благодаря чему образуется большое количество стружки и лучшее проникновение в материал
  • мягкие материалы (сплавы алюминия, бронзы и т.д.) требуют крупного шага, т.е. меньшее количество зубьев.

Выбор СОЖ

СОЖ должна гарантировать, что зубья полотна и материал пилы не перегреваются в зоне резания. Кроме того, количество СОЖ, давление её подачи должны быть достаточны, чтобы удалять стружку и опилки из области резания. Жидкость должна быть очень хорошей смазкой, чтобы предотвращать износ зубьев и приварку стружки.

Состав материала пил

Наиболее часто используемые полотна – биметаллические кремниево-стальные, имеющие высокий показатель стойкости и усталостной прочности, способные работать при больших скоростях резания. Биметалл – это быстрорежущая сталь для зубьев пилы и легированная инструментальная сталь в качестве основы пилы, соединенные вместе в процессе электронной или лучевой сварки.

Зубья с добавлением к стали кобальта более твердые.

Характеристика биметаллической пилы М42 как наиболее распространенной в использовании.

  C Mn Si Cr W Mo V Co HRC
% 1.07 0.25 0.20 3.75 1.50 9.50 1.15 8.00 67-69

Типы ленточных пил

  • Пилы из качественной высокоуглеродистой стали.
  • Matrix – быстрорежущая инструментальная сталь, изготовленная на основе кобальтовой быстрорежущей инструментальной стали М42.
  • М42 – кобальтовая быстрорежущая инструментальная сталь, обладает отличной износостойкостью.
  • М51 – быстрорежущая инструментальная сталь с высоким содержанием кобальта и вольфрама, обладает отличной износостойкостью.
  • М71 – оригинальная быстрорежущая инструментальная сталь высшего качества.
  • Полотна с зубьями из твердого сплава имеют очень высокую твердость.
  • Полотно с абразивным напылении на режущей кромке.

Разводка зубьев

Означает разнообразный боковой (поперечный) изгиб зубьев пилы. Это позволяет пиле свободно производить резание.

Стандартная разводка

Разводка «влево-вправо-прямо» используется для резки всех типов сталей с толщиной более 5 мм.

Переменная разводка

При таком типе разводки зубья попеременно разведены налево и направо, а через определенные интервалы расположен загребной зуб. Эта разводка снижает вибрацию и шумообразование, отлично подходит для распиловки разнообразных форм и труб толщиной от 15 мм и более.

Разводка вправо-влево

Разводка зубьев в переменной последовательности (правый, левый, правый, левый и т.д.). Используется для пиления мягких материалов (неметаллы, пластмасса, древесина и т.д.).

Разводка «волна»

Зубья имеют различное значение разводки на контролируемом отрезке полотна.

Хорошо подходит при резании тонких заготовок до 5 мм, типа листового материала, тонкостенных труб и перекрестных участков.

Типы зубьев

Стандартный

Передний угол резания 0˚. Постоянный шаг. Используется для резки железных и стальных заготовок небольших и средних размеров круглого и прямоугольного сечения в обе стороны и под углом.

Зуб крючок

Имеет положительный передний угол 9-10˚, шаг постоянный. Используется для резания всех типов материалов и, особенно, пригоден для низкоуглеродистых сталей и цветных металлов. Можно использовать для резки очень больших заготовок.

Переменный тип зуба

Эти пилы имеют группы зубьев с различным шагом и, как следствие, различные зубья имеют различные размеры и профиль. Использование различий зубьев препятствует вибрации и возникновению шума. Устранение вибрации увеличивает долговечность пилы и улучшает качество реза.

Скиповый зуб

Передний угол 0˚. Зуб имеет более широкие впадины для обеспечения транспортировки стружки. В основном для резания мягких материалов, таких как латунь, алюминий, бронза и т.п.

Зуб с твердосплавной напайкой

Режущая кромка закалена от 43 до 45 RC (твердость по Роквеллу)

Твердосплавные напайки закалены до 90 RC

Твердосплавные напайки на зубьях для распиловки высоконикельных сплавов и экзотических материалов. Зубья отточены, отшлифованы особым образом, что обеспечивает эффективность удаления стружки. Для производительной распиловки труднообрабатываемых материалов.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Гидравлическая система станка представлена гидроцилиндром, который используется для реализации режима гидроразгрузки. Он управляется игольчатым клапаном. Если поднять пильную раму, то начнется подача масла в нижнюю часть поршня. Расход масла регулируется переключателем скорости подачи пильной рамы. Перед пуском станка необходимо залить в гидроцилиндр масло И-40А.

СМАЗКА ЛЕНТОЧНОПИЛЬНОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА ПСМ-250МП

Правильная и регулярная смазка станка имеет большое значение для нормальной его эксплуатации и долговечности.

Станок имеет 5 точек смазки. При частой эксплуатации станка рекомендуется добавлять смазочный материал Литол или аналог как минимум раз в неделю.

Смазка ленточнопильного станка модели ПСМ-250МП

Замена масла редуктора

Необходимо регулярно менять масло в редукторе. Масло следует сменить через 6 месяцев после начала работы нового станка и затем менять ежегодно.

Чтобы заменить масло в редукторе отсоедините станок от источника питания. Поднимите пильную раму в вертикальное положение. Открутите сливную пробку и слейте масло, ослабив винтовую пробку заливного отверстия. Закрутите сливную пробку после того, как масло полностью сольется. Установите пильную раму обратно в горизонтальное положение. Добавьте в редуктор новое масло через заливное отверстие. Закрутите винтовую пробку заливного отверстия.

Система подачи СОЖ

Система СОЖ состоит из насоса подачи СОЖ, бака, фильтра, трубопроводов, кранов, штуцеров и сопел подвода жидкости в зону резания.

СОЖ заливается в резервуар, расположенный в станине станка, поступает в трубопровод при помощи насоса и через сопло разбрызгивается в зоне резания. По мере расхода СОЖ периодически следует доливать. Объем бака СОЖ составляет 10л.

Следует регулярно проводить очистку бака СОЖ от накапливаемой со временем стружки. Рекомендуемый интервал – раз в неделю.

Также по мере необходимости нужно производить полную замену СОЖ.

ВНИМАНИЕ!

  1. СОЖ нельзя самостоятельно сливать, она должна быть утилизирована и переработана в соответствие с правилами и постановлениями.
  2. Испарение СОЖ, которое может повлиять на здоровье, может возникнуть при повышенной температуре инструментов или высокой скорости вращения шпинделя. Следует позаботиться о том, чтобы рабочее место хорошо проветривалось. Рекомендуется обеспечить рабочее место вентиляционным оборудованием.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправностей Возможная причина Метод устранения неисправности
Сильная поломка режущего полотна 1. Плохой зажим заготовки в тисках. 1. Надежно зафиксировать заготовку в тисках.
2. Неправильная скорость перемещения режущего полотна или скорость подачи. 2. Отрегулировать скорость перемещения режущего полотна или скорость подачи.
3. Слишком большой промежуток между зубьями. 3. Заменить на режущее полотно с меньшим промежутком между зубьями.
4. Слишком шероховатая поверхность заготовки. 4. Использовать меньшую скорость перемещения режущего полотна и режущее полотно с меньшим промежутком между зубьями.
5. Неправильное натяжение режущего полотна. 5. Выполнить регулировку так, чтобы режущее полотно не скатывалось на шкивы.
1. Зубья касаются заготовки до запуска цикла резания 6. Установить контакт режущего полотна с заготовкой после пуска двигателя.
7. Режущее полотно трется о фланец шкива. 7. Выполнить выравнивание шкива.
8. Расцентровка подшипников направляющих. 8. Отрегулировать положение подшипников направляющих.
9. Наличие трещин по сварочному шву. 9. Выполнить сварку повторно, обращая внимание на технику сварки.
Преждевременный износ режущего полотна 1. Зубья имеют слишком шероховатую поверхность. 1. Использовать режущее полотно с более гладкими зубьями.
2. Слишком высокая скорость перемещения режущего полотна. 2. Уменьшить скорость.
3. Ненадлежащая скорость подачи. 3. Ослабить натяжение пружины на стороне режущего полотна.
4. Твердые включения или окалина на заготовке. 4. Уменьшить скорость и увеличить скорость подачи.
5. Закал материала заготовки. 5. Увеличить скорость подачи, ослабив натяжение пружины.
6. Деформация режущего полотна. 6. Заменить режущее полотно и отрегулировать натяжение нового режущего полотна.
7. Недостаточное натяжение режущего полотна. 7. Затянуть маховик натяжения режущего полотна.
8. Проскальзывание режущего полотна. 8. Отрегулировать натяжение режущего полотна.
Необычный износ на боковой/задней части режущего полотна 1. Износ направляющих режущего полотна. 1. Заменить направляющие.
2. Ненадлежащая регулировка подшипников направляющих режущего полотна. 2. Выполнить регулировку, как описывается в руководстве.
3. Ослабление креплений кронштейнов подшипников направляющих режущего полотна. 3. Затянуть крепления.
Поломка зубьев режущего полотна 1. Зубья имеют слишком шероховатую поверхность. 1. Использовать режущее полотно с более гладкими зубьями.
2. Слишком высокая скорость подачи и слишком низкая скорость перемещения режущего полотна. 2. Уменьшить скорость подачи и увеличить скорость перемещения режущего полотна.
3. Вибрация заготовки. 3. Надежно зафиксировать заготовку в тисках.
4. Углубления между зубьями заполнены стружкой. 4. Использовать режущее полотно с более шероховатыми зубьями или удалить стружку при помощи щетки.
Перегрев двигателя 1. Слишком большое натяжение режущего полотна. 1. Ослабить натяжение режущего полотна.
2. Слишком большое натяжение приводного ремня. 2. Ослабить натяжение приводного ремня.
3. Зубья имеют слишком шероховатую поверхность. 3. Использовать режущее полотно с более гладкими зубьями.
4. Зубья имеют слишком гладкую поверхность. 4. Использовать режущее полотно с более шероховатыми зубьями.
5. Неправильная центровка зубчатых колес. 5. Выполнить регулировку зубчатых колес так, чтобы червячный винт был расположен между зубчатыми колесами.
Плохое качество резки (деформация заготовки) 1. Слишком большая скорость подачи. 1. Уменьшить скорость подачи, увеличив натяжение пружины на стороне режущего полотна.
2. Ненадлежащая регулировка подшипников направляющих режущего полотна. 2. Отрегулировать подшипники направляющих, зазор между подшипниками должен быть не более 0,001 дюйма (0,0254 мм).
3. Ненадлежащее натяжение режущего полотна. 3. Отрегулировать натяжение режущего полотна.
4. Износ режущего полотна. 4. Заменить режущее полотно.
5. Ненадлежащая скорость перемещения режущего полотна. 5. Отрегулировать скорость.
6. Слишком большой зазор между направляющими режущего полотна. 6. Отрегулировать зазор между направляющими.
7. Ослабление креплений направляющих режущего полотна. 7. Затянуть крепления.
8. Слишком большое расстояние от режущего полотна до фланцев шкивов. 8. Отрегулировать расстояние.
Плохое качество резки (наличие шероховатостей) 1. Слишком высокая скорость подачи. 1. Уменьшить скорость подачи.
2. Зубья имеют слишком шероховатую поверхность. 2. Заменить режущее полотно.
3. Недостаточное натяжение режущего полотна. 3. Отрегулировать натяжение режущего полотна.
Деформация режущего полотна 1. Заедание режущего полотна. 1. Уменьшить скорость подачи.
2. Слишком большое натяжение режущего полотна. 2. Ослабить натяжение режущего полотна.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Предлагаемый станок имеет определенную мощность и длительный срок службы.

Никакого особенного обслуживания станку не требуется, несмотря на то, что он, как и другие машины, со временем изнашивается, особенно при неправильной эксплуатации или при отсутствии обслуживания вообще. Поэтому эта глава служит своеобразным гидом для тех, кто желает сохранять и поддерживать характеристики станка максимально долго.

Роль оператора

  • Рабочие действия оператора и обслуживание станка должны соответствовать инструкциям по безопасности (в интересах самого же оператора и других), в дополнение к безопасности всего производственного процесса.
  • Убедитесь, что собственная работа оператора всегда и полностью соответствует стандартам безопасности.
  • Удостоверьтесь, что устройства, обеспечивающие безопасность, позиционированы и нормально работают, и что персонал полностью выполняет требования безопасности.
  • Убедитесь, что рабочий цикл эффективен и дает максимум производительности, особенно обращая внимание на:

- работу основных узлов станка;

- режущую способность пилы;

- нормальное истечение СОЖ;

- оптимальные рабочие параметры для данного типа материала заготовки.

  • Проверяйте, чтобы качество реза удовлетворяло всем требованиям, и конечный продукт не имел никаких дефектов механической обработки.

Требования к обслуживанию

  • Все обычные и чрезвычайные меры обслуживания должны вестись при отключенном от электросети станке.
  • Все запасные части должны соответствовать комплектации или быть аналогичными по характеристикам.
  • Перед запуском станка и окончанием его обслуживания убедитесь, что все необходимые, используемые узлы и детали станка были заменены.
  • Любое использование станка не в соответствии с инструкциями может создать опасность работы оператора.

Основные требования по уходу за станком

Ежедневно

Действия по ежедневному обслуживанию станка сводятся к следующему:

  • Удаляйте со станка всю стружку (использовать сжатый воздух или нетканую ткань)
  • Проверяйте уровень СОЖ и при необходимости пополняйте систему
  • Очищайте и смазывайте трущиеся детали.
  • Проверяйте износ (выработку) пилы и, если необходимо, замените её.

Еженедельно

  • Очистить станок от всей стружки.
  • Очистить тиски и смазать все соединённые и скользящие поверхности, предпочтительно смазкой хорошего качества.
  • Проверьте уровень масла в редукторе; если необходимо, добавьте масло, открыв соответствующую заглушку.
  • Проверьте механизм скольжения тисков; если ход тисков недостаточно мягок и плавен, отрегулируйте тиски.

Ежемесячно

  • Проверяйте износ направляющих ленточной пилы.
  • Проверяйте уровень масла в баке гидросистемы и при необходимости доливайте масло.
  • Осушите гидросистему, очистите бак и насос. Залейте приблизительно 20 л чистого гидравлического масла, и включите систему для удаления воздушных пробок. После удаления пробок выключите систему.
  • Вылейте СОЖ из бака; полностью очистите и промойте резервуар СОЖ, насос, фильтр электронасоса; залить приблизительно 80-100 л чистой СОЖ.
  • Проверьте перпендикулярность резания относительно рабочей поверхности; если перпендикулярность нарушена, обратитесь в свой отдел технического обслуживания.
  • Проверьте ортогональность полотна пилы по отношению к плечу выставленной заготовки; если необходима регулировка, также обратитесь в отдел технического обслуживания.

Уход за основными рабочими узлами

В процессе эксплуатации станка особое внимание следует уделять работе основных узлов, таких как редуктор.

Редуктор

Обслуживание редуктора включает его очистку, смазку и замену масла.

Техническое обслуживание станции насосной производить согласно руководству по эксплуатации.

ЭЛЕКТРООБОРУДОВАНИЕ

Общие сведения

Электрооборудование станка рассчитано на присоединение к сети трехфазного переменного тока 380В ~50Гц 16А. Предназначено для управления и обеспечения необходимого взаимодействия механизмов установки по заданному технологическому циклу. Работа обеспечивается схемой электрической принципиальной.

Первоначальный пуск

Произвести внешний осмотр всех элементов электрооборудования с целью выявления механических повреждений.

Проверить надежность подключения силовых и защитных проводов, а также заземления станины пульта управления, подсоединения их к цеховому заземляющему контуру.

Подключить электрооборудование станка к цеховой сети.

Проверить положение переключателей, действие блокирующих устройств, кнопок.

Во избежание поломки станка КАТЕГОРИЧЕСКИ запрещается изменять чередование фаз, установленное изготовителем после входного клеммного блока!

Убедившись в исправности, выключить вводной автомат и восстановить схему.

Указания по технике безопасности

Не допускается работать на станке при неисправных блокировках.

Обслуживание электрооборудования станка должно производиться электротехническим персоналом цеха, в соответствии с "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей" и данным «Руководством по эксплуатации».

Обслуживающий персонал обязан знать электросхему, устройство и работу станка.

При неисправном электрооборудовании рабочий должен остановить станок, отключить вводный автоматический выключатель и вызвать электрика.

Электрооборудование станка включает:

  1. Электродвигатель главного привода
  2. Насос подачи СОЖ
  3. Пульт управления

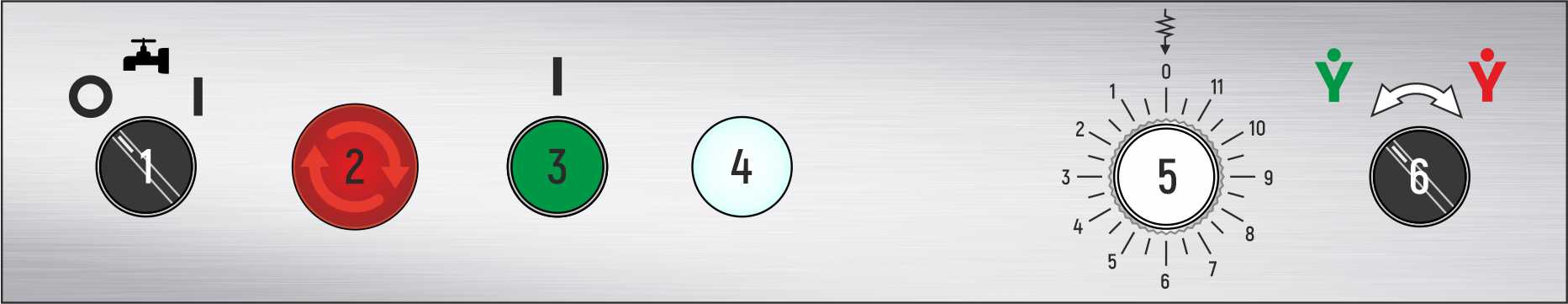

 Панель управления ленточнопильного станка модели ПСМ-250МП

Перечень графических символов панели управления

Назначение
1 Переключатель СОЖ
2 Кнопка «Аварийный СТОП»
3 Кнопка «Включение привода полотна»
4 Лампа «Питание станка»
5 Регулятор скорости привода
6 Переключатель управления

Пуск и остановка станка

1. Установить пильную раму в вертикальное положение.

2. Пуск станка осуществляется нажатием кнопки пуска (3). Станок работает, пока пильная рама не будет установлена в горизонтальное положение по завершении обработки, либо пока не будет нажата кнопка аварийного останова (2).

3. Если станок находится в аварийном состоянии, следует нажать кнопку аварийной остановки (2).

4. При использовании СОЖ повернуть переключатель выбора (1) вправо.

5. Регулировка скорости подачи во время резания: повернуть переключатель скорости (5) по часовой стрелке, чтобы увеличить скорость подачи, против часовой стрелки – чтобы снизить скорость подачи. После регулировки положения переключателя скорости (5) при помощи переключателя управления (6) включить пильную раму.

6. Станок оснащен концевым выключателем, который отключает двигатель по завершении обработки. Управление концевым выключателем осуществляется рычагом, который при контакте с верхней поверхностью гидравлического цилиндра отключает двигатель и насос подачи СОЖ.

7. Если отключение двигателя происходит до завершения обработки, либо двигатель работает после завершения обработки, можно отрегулировать положение концевого выключателя, ослабив винты.

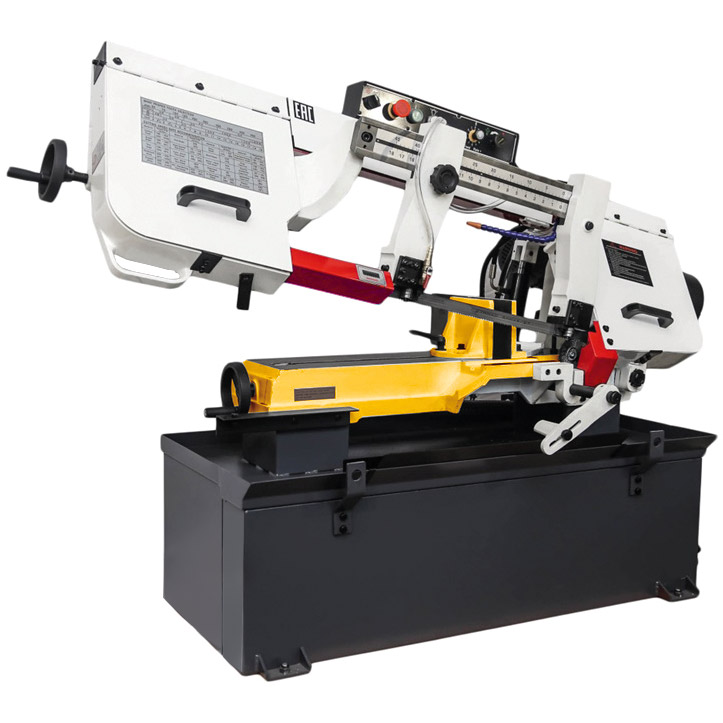

​​​​​Ленточнопильная горизонтальная пила модели ПСМ-250МП предназначена для резки металла посредством специальной металлический или биметалической ленты определенной толщины и длины (зависит от типа пилы, размеров и марки разрезаемого материала). Данная пила снабжена устройством гидравлической регулировки скорости подачи. Горизонтальная ленточная пила модели ПСМ-250МП находится в самом востребованном сегменте пил с диаметром пиления до 250 мм. Отличается хорошим ресурсом и надежностью. Диаметр отрезки заготовки под углом 90° составляет 254 мм, возможен поворот пильной рамы на 45°.

Стандартная комплектация ПСМ-250МП

  1. Станок в сборе.
  2. Система подвода СОЖ.
  3. Регулируемый концевой упор.
  4. Биметаллическое ленточное полотно.
  5. Руководство по эксплуатации. Паспорт
  6. Декларация о соответствии требованиям ТР ТС
С этим товаром покупают
ПромСтройМаш является непосредственным производителем ПСМ-250МП Мы производим и продаём Станок ленточнопильный ПСМ-250МП во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ПСМ-250МП нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить ПСМ-250МП вы можете непосредственно у нас или у наших дилеров. Диаметр отрезки заготовки
при 90° – 254 мм, поворот пильной рамы 45°

ПСМ-200МП

ПСМ-200МП
Диаметр отрезки заготовки
при 90° – 220 мм, поворот пильной рамы 60°/45°

ПСМ-250МП

ПСМ-250МП
Диаметр отрезки заготовки
при 90° – 254 мм, поворот пильной рамы 45°

ПСМ-270МП

ПСМ-270МП
Диаметр отрезки заготовки
при 90° – 270 мм, поворот пильной рамы 60°/45°/-45°

ПСМ-350МП

ПСМ-350МП
Диаметр отрезки заготовки
при 90° – 355 мм, поворот пильной рамы 60°/45°/-45°

ПСМК-200

ПСМК-200
Диаметр
отрезки заготовки
при 90° – 200 мм

ПСМК-300

ПСМК-300
Диаметр
отрезки заготовки
при 90° – 300 мм

ПСМК-300А

ПСМК-300А
Диаметр отрезки заготовки
при 90° – 300 мм,
поворот пильной рамы 45°

ПСМК-350

ПСМК-350
Диаметр
отрезки заготовки
при 90° – 350 мм

ПСМК-350А

ПСМК-350А
Диаметр отрезки заготовки
при 90° – 350 мм,
поворот пильной рамы 45°

ПСМК-400

ПСМК-400
Диаметр
отрезки заготовки
при 90° – 400 мм

ПСМК-400А

ПСМК-400А
Диаметр отрезки заготовки
при 90° – 400 мм,
поворот пильной рамы 45°

ПСМК-500

ПСМК-500
Диаметр
отрезки заготовки
при 90° – 500 мм

ПСМК-500А

ПСМК-500А
Диаметр отрезки заготовки
при 90° – 500 мм,
поворот пильной рамы 45°
