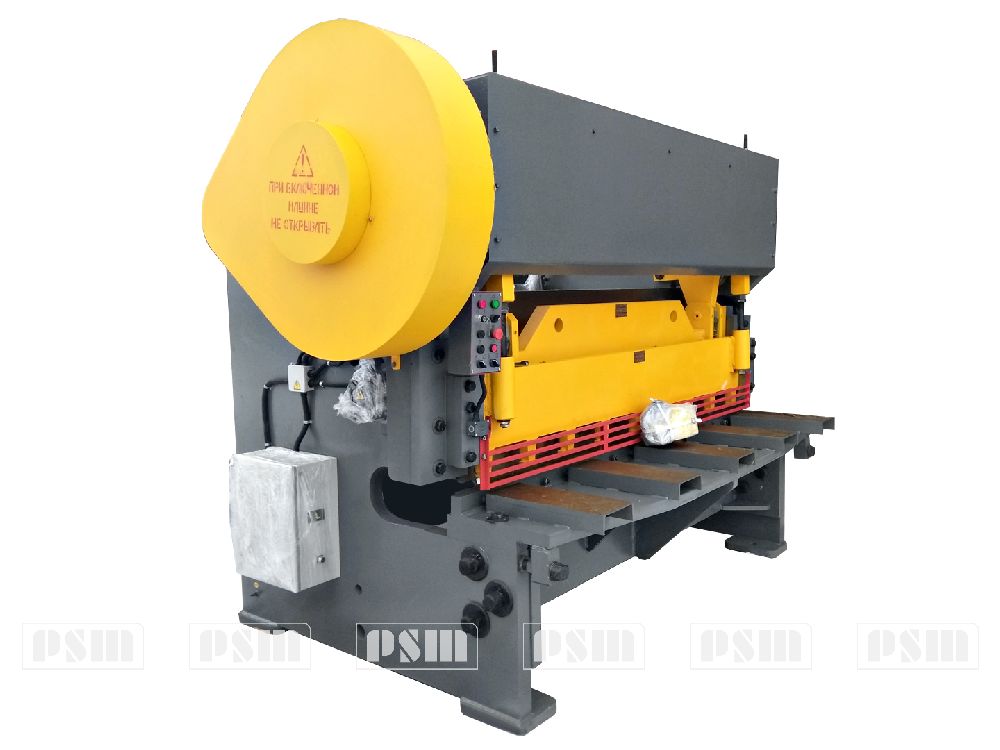

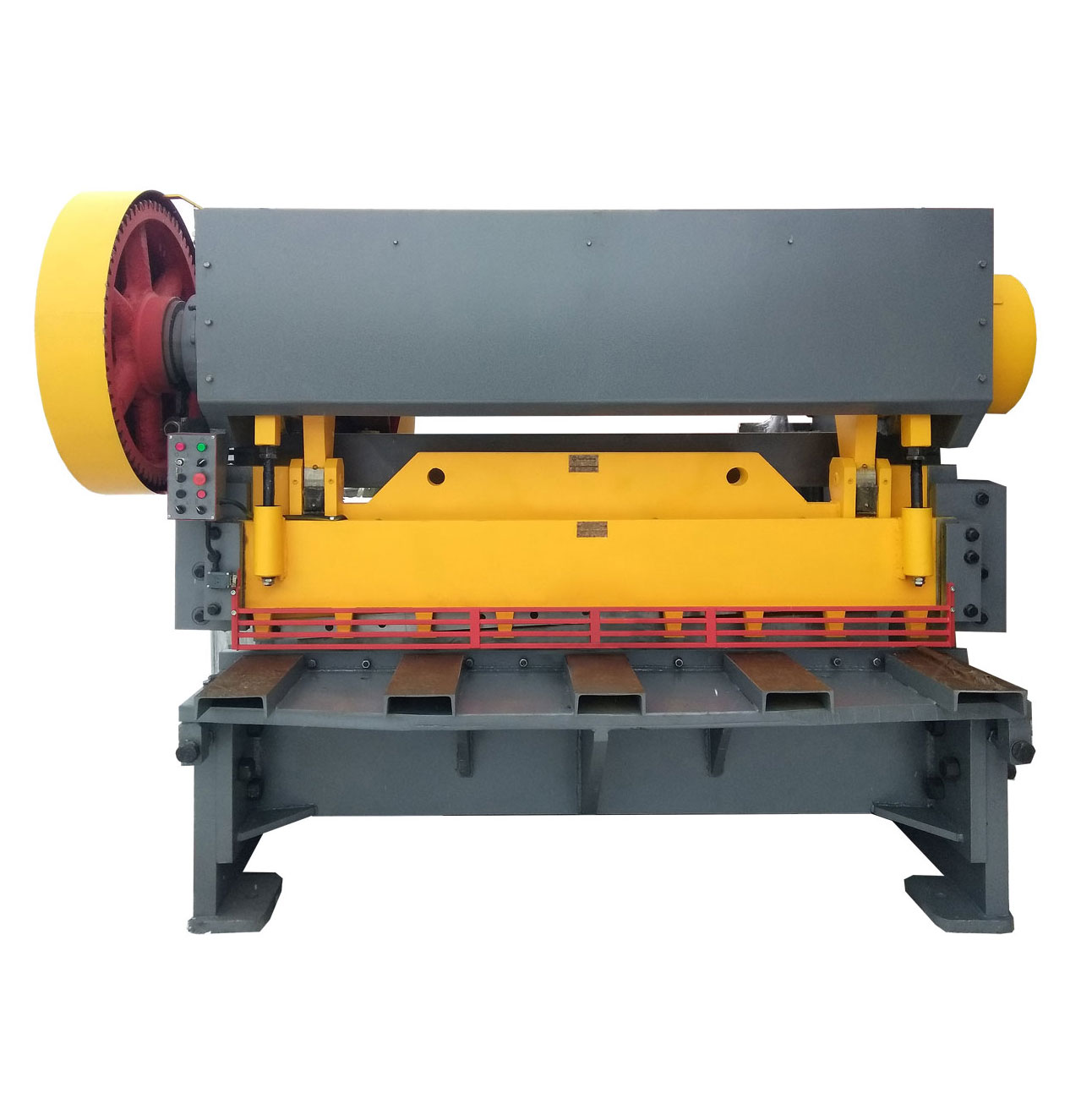

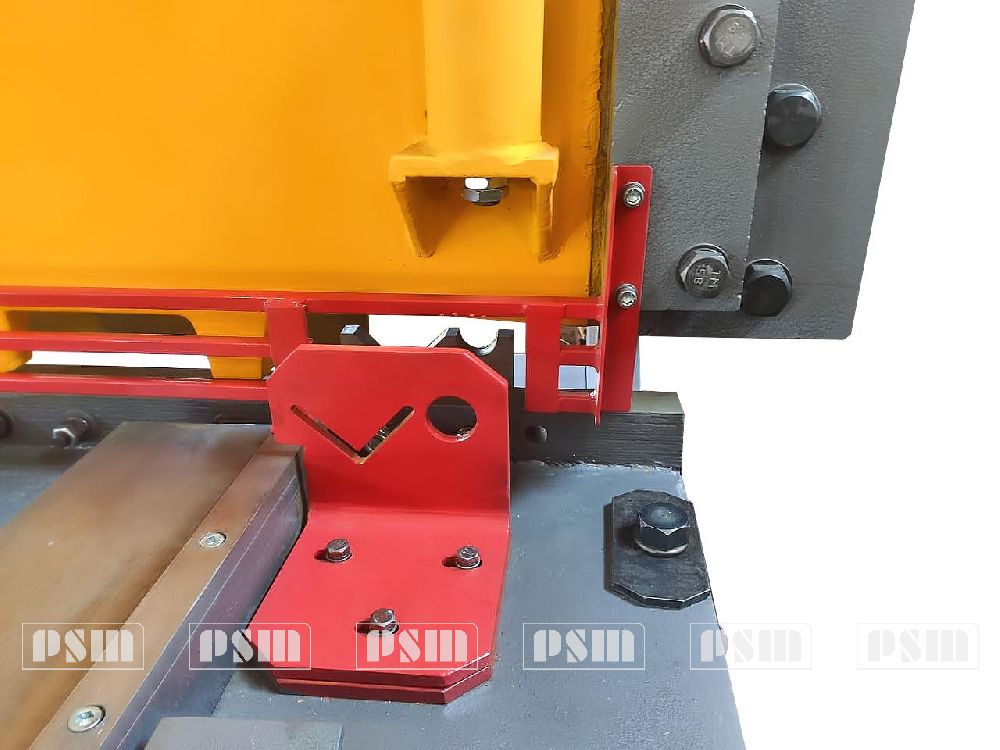

Гильотинные ножницы модели Н478 изготовлены по ТУ3828-010-23881227-2014 и предназначены для прямой продольной и поперечной резки листового металла толщиной не более 18 мм и шириной 2200 мм, с σ ≤ 50 кГс/мм2. Резка листа производится за один ход ножа по разметке или по упору.
Толщина разрезаемых листов с временным сопротивлением σвр=450МПа,мм | 18 |
Ширина разрезаемых листов, мм | 2200 |
Длина листа отрезанного с упором, мм | 650 |
Частота ходов ножа, холостых, мин-1 | 20 |
Ход ножа, мм | 140 |
Число режущих кромок ножа | 4 |
Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 800 |
Расстояние между стойками в свету, мм | 2250 |
Мощность электродвигателя, кВт | 30 |
Длина | 3300 |
Ширина | 2400 |
Высота | 2350 |
Масса, кг | 11000 |
Обозначение колес по кинематической схеме |
Число зубьев |
Модуль |
Ширина венца |
Угол зацепления |
Материал |
4 |
16 |
10 |
120 |
20о |
Сталь 40Х |
5 |
47 |
10 |
120 |
20о |
Сталь 35 |
6 |
15 |
14 |
120 |
20о |
Сталь 40Х |
7 |
68 |
14 |
120 |
20о |
Сталь 35 |
Наименование и обозначение |
Номер стандарта |
Ремень С-3350 |
ГОСТ 1281-63 |
Номер подшипников |
Номер стандарта |
Обозначение сборочной единицы (куда входит) |
Кол-во подшипников на сборочную единицу |
3616 |
ГОСТ 5721-75 |
Н478.00.000 |
2 |

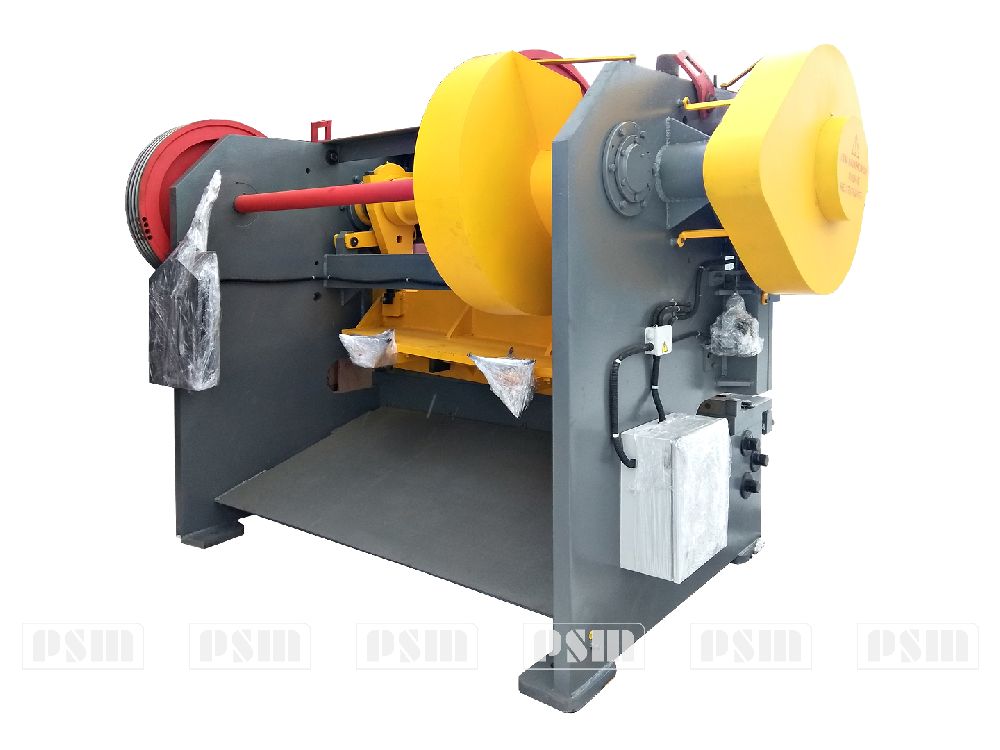

Станина ножниц кривошипных Н-478 представляет собой сварную конструкцию с прикрепленным с помощью болтов столом, на котором неподвижно зафиксированы нижние ножи. Для регулировки зазора между ними стол можно перемещать, отпуская и затягивая крепежные болты.
На задней части станины ножниц Н-478 установлен электродвигатель (1). Вращение передается через пять клиновых ремней на маховик (9), через зубчатые колеса (4,5,6,7) на коленчатый вал (III). Промежуточный вал (I) установлен на радиальных сферических роликоподшипниках, коленчатый вал (III) - на подшипниках скольжения.
На правом конце коленчатого вала (8) установлен ленточный тормоз (3) периодического действия. Периодичность торможения осуществляется за счет шкива, эксцентрически распложенного на оси вращения коленчатого вала (4). За счет тормоза устраняется забегание под действием инерции коленвала. Торможение происходит в момент, когда линейка ножа (1) находится в верхнем положении.
На левом конце коленчатого вала и ступице зубчатого колеса установлена шпоночная муфта включения. Втулки неподвижно посажены в ступице зубчатого колеса. Остальные детали соединяются с валом через втулку. Поворотные (рабочая и запорная) шпонки 3, 4 муфты включаются пружинами 5, поворачиваясь, захватываются полукруглыми пазами втулки 6. Втулки 7, имеющие полукруговые пазы, дополняют гнезда для круглых концов шпонки. Правый конец рабочей шпонки снабжен легкоотводным языком, который, ударяясь об один из пальцев, отключает шпонки, соединенные между собой рычагами 9. При включении шпонок угол поворота последних ограничивается пазом ведущей втулки 10
При нажатии кнопки «ручной рез» или педали «Рез педалью» включается электромагнит. Фиксатор 058 отклоняется вправо, освобождая от упора хвостовик 013. Хвостовик 013 находясь в чугунной ведущей втулке 011 входит в зацепление с шпонкой включения 010. Шпонка 010 соединена с рычагом 016 и под действием пружины 004 поворачивается вместе с рычагом 016, освобождая рычаг 015, который поворачивает шпонку 019.
Шпонки 010 и 019 поворачиваясь, захватываются полукруглыми пазами втулки 006, которая запрессована в зубчатое колесо. Зубчатое колесо поворачивает коленчатый вал, совершая полный оборот. Происходит рез металла.
По окончании оборота хвостовика 013 при соприкосновении с фиксатором 058 (фиксатор к этому времени занял исходное положение) поворачивается в гнезде чугунной ведущей втулки 011, одновременно поворачивает в исходное положение шпонку включения 010 с рычагами 016 и 015.
Шпонки занимают положение обеспечивающие свободное вращение втулки 006 совместно с зубчатым колесом. Осуществляется холостое вращение. Для включения в работу необходимо опять нажать кнопку «ручной рез» или педаль (в зависимости от установленного режима работы).
Примечание: при положении шпонок 019 и 010 изображенном на рис.8. осуществляется свободное вращение зубчатого колеса (холостой ход), при повороте шпонок 010 и 019 осуществляется включение муфты.
Прижимная линейка прижимает разрезаемый материал и работает автоматически согласованно с движением линейки ножа. Усилие от коленчатого вала передается на линейку ножа посредством двух шатунов. Усилие нажатия прижима регулируется пружинами, вмонтированными в стаканы на прижимной линейке.
Исправность и качественная работа ножниц кривошипных Н-478 напрямую зависит от своевременной смазки. В этой связи смазку необходимо осуществлять своевременно и в строгом соответствии со схемой и указаниями, приведенными в таблице.
Способ нанесения смазочных материалов: шприцем
Наименование смазочных материалов и обозначение стандарта: Циатим 201 ГОСТ 8773
№ |
Наименование мест, номер позиции |
Периодичность проверки и замены смазки |
1 |
Подшипниковые узлы промежуточного вала. |
Пополнение через 50ч. Замена через 3500ч. |
2 |
Опоры шеек коленчатого вала, опоры вал-шестерен. |
Не менее 3-х раз в смену. |
3 |
Оси шатунов, оси рычагов, ось мех-ма включения муфты. |
Один раз в смену. |
4 |
Шатунные шейки коленчатого вала. |
Не менее 3-х раз в смену. |
5 |
Подушки, направляющие линейки ножа, прижимной линейки, муфта включения. |
Один раз в смену. |
ВНИМАНИЕ: смазочные отверстия ножниц Н-478 промывать керосином не реже 1 раза в три месяца.
Поставка ножниц кривошипных Н-478 заказчику осуществляется в собранном виде. Подъем ножниц Н478 в распакованном виде следует производить за строповочные уши, согласно схеме
Схема строповки ножниц кривошипных Н-478
Ножницы должны быть установлены на фундаменте согласно плану фундамента
План фундамента для установки ножниц кривошипных Н478
При подготовке к работе необходимо:

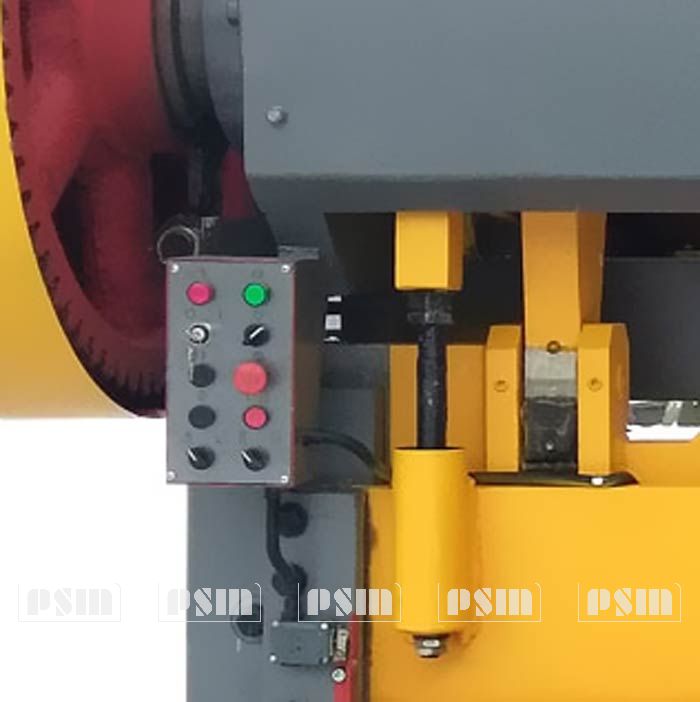

Включить автоматический выключатель QF1, при этом загорится сигнальная лампочка на пульте управления.
Установить переключатель в положение «Одиночный ход» и «Управление кнопкой».
Нажать кнопку «Электродвигатель», после того как двигатель наберет обороты (1-2 мин.) подать разрезаемый лист до упора и нажать кнопку «Рез». Последующие резы осуществляются нажатием на кнопку «Рез».
Для работы с педалью установить переключатель в положение «Управление педалью». Рез осуществляется путем нажатия на педаль.
Для выключения ножниц необходимо нажать кнопку «Стоп» или «Общий стоп».
Содержание работ и методика их проведения |
Технические требования |
Приборы, инструменты, приспособления и материалы, необходимые для выполнения работ |
1.Произвести контрольный осмотр ножниц и электроаппаратуры перед началом работы. |
|
|
2.Проверить надежность крепления болтовых соединений. |
|
Набор гаечных ключей |
3.Проверить состояние верхних и нижних ножей, наличие между ними зазора. |
Величина зазора согласно таблице 6 |
Визуально. Щуп. |
4.Смазать ножницы в соответствии с таблицей смазки 4. |
|
Циатим 201 ГОСТ 8773 |
5.Проверить работу ножниц на холостом ходу. |
Температура подшипников качения не должна превышать 70 оС, подшипников скольжения – 60оС, направляющих - 50оС. |
|
6.Контролировать работу подшипников с целью предупреждения их чрезмерного нагрева. |
|
|
Все замеченные неисправности должны быть устранены. При этом отключить питание ножниц.
Толщина разрезаемого листа, мм |
5 – 6 |
7 - 8 |
9 - 12 |
12-18 |
Зазор между ножами, мм |
0,3 |
0,4 |
0,5 |
0,6 |
Периодическое техническое обслуживание включает работы, предусмотренные ежесменным техническим обслуживанием.
Содержание работ и методика их проведения |
Технические требования |
Приборы, инструменты, приспособления и материалы, необходимые для выполнения работ |
1.Контролировать состояние рабочих поверхностей быстроизнашивающихся деталей. |
|
Визуально |
2.Отрегулировать натяжение производных клиновых ремней. |
Не допускается проскальзывание. |
Визуально. Гаечные ключи |
3.Проверить состояние режущей кромки ножей. Переустановить ножи, а при затуплении обеих режущих кромок шлифовать |
Не допускается работами с затупленными и выкрошенными кромками ножа. |
Визуально. Гаечные ключи |
Зазор между ножами не соответствует толщине разрезаемого листа. | Уменьшить зазор путем перемещения стола, отрегулировать зазор в соответствии с инструкцией. |
Вышла из строя или слабо натянута пружина. | Сменить или подтянуть пружину. |
Изношена лента или ослаблена пружина тормоза. | Сменить ленту или подтянуть или сменить пружину. |
Плохо пришабрены втулки, в зазоры на валу или втулку не поступает смазка. | Прошлифовать или зачистить шейки коленчатого вала и пришабрить втулки. Проверить поступление смазки. |
Отсутствует смазка. | Проверить поступление смазки. |
Направляющие слишком затянуты, отсутствие смазки, задиры. | Отпустить направляющие. Проверить поступление смазки. Разобрать и пришабрить ножевую балку и направляющие. |

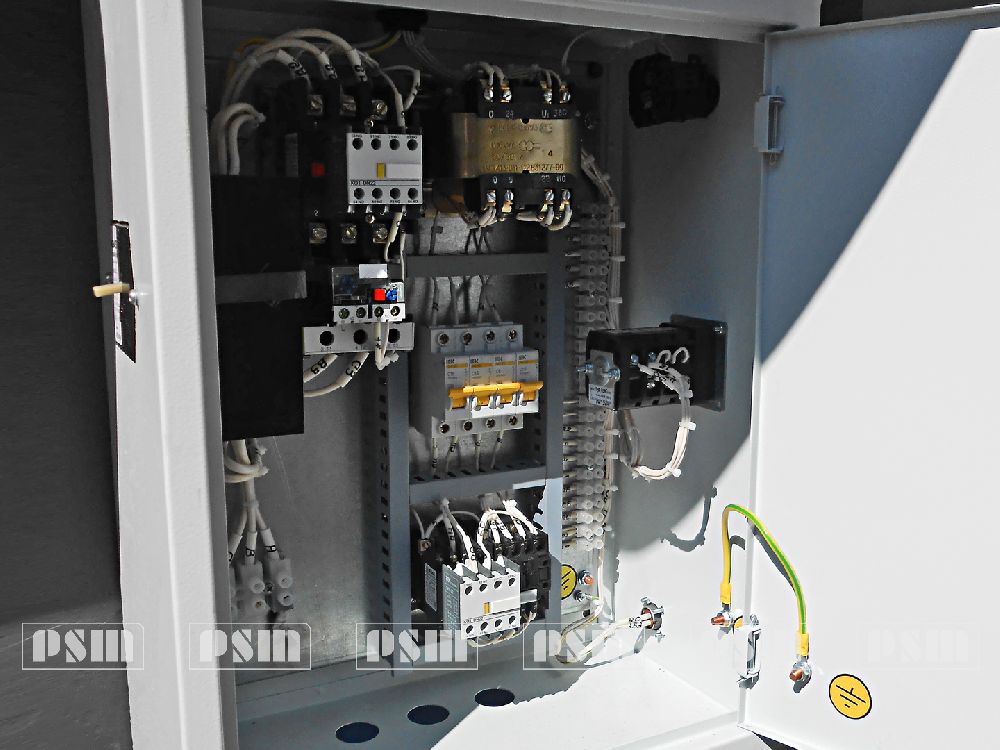

Род тока – переменный , 3-х фазный.
Напряжение – 380 В; 50 Гц.
Напряжение цепей управления:
переменного тока 110 В; 50 Гц.
Напряжение цепей сигнализации – 22 В; 50 Гц.
Напряжение цепей освещения – 24 В; 50 Гц.
Количество точек освещения – 3.
Электродвигатель главного привода 30кВт 2950 об/мин.

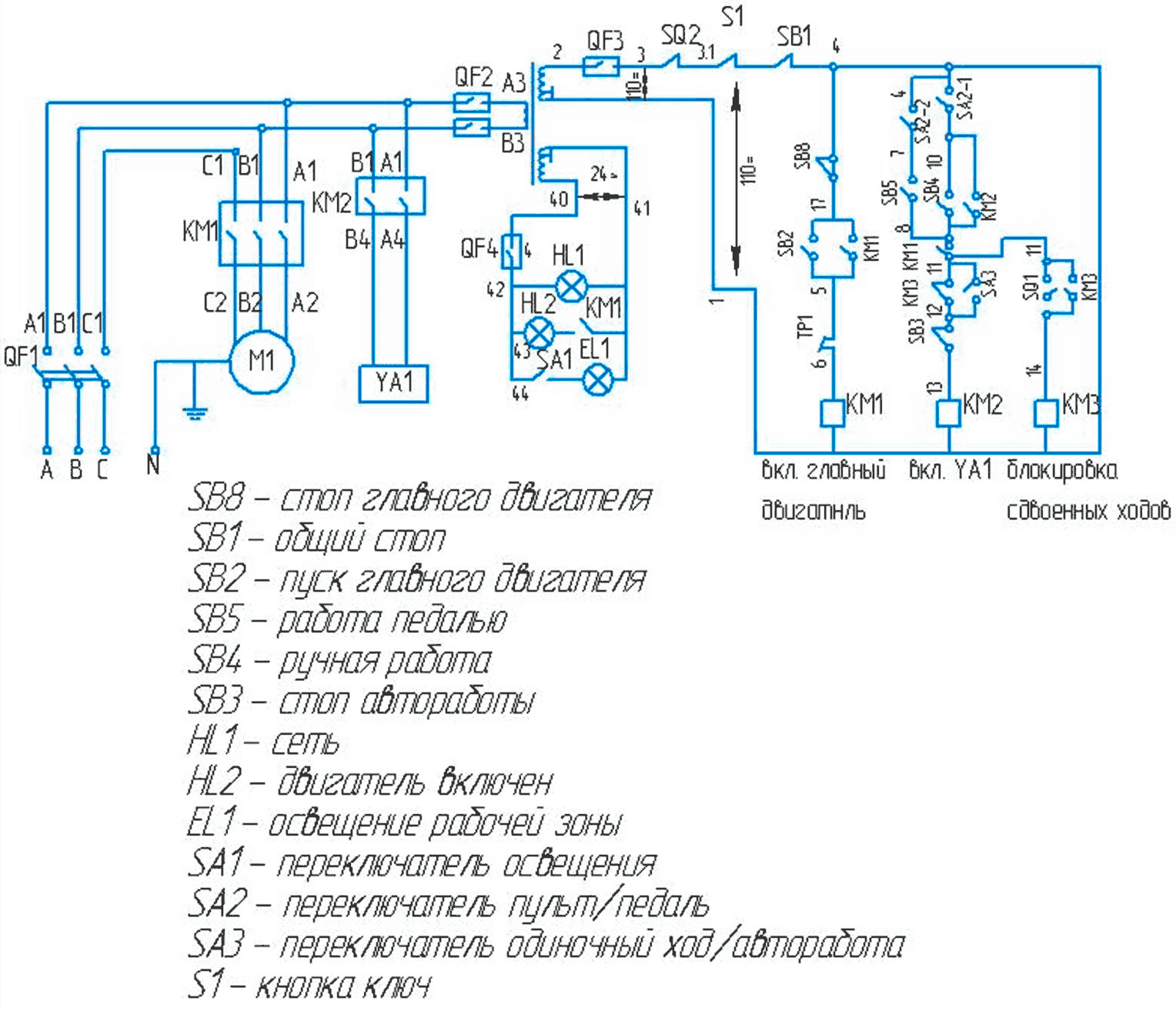

Электрическая схема ножниц Н478 предусматривает следующие режимы:

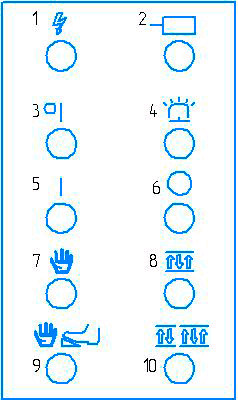

Символы органов управления показаны на рисунке
Выбор режимов осуществляется переключателями, установленным на пульте управления.
Переключатель режимов SA2 ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ2, и включает электромагнит YА, который включает муфту.
Переключатель режимов SA2 ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.
Переключатель режимов SA3 ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ2 и становится на самопитание, электромагнит YА1 постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.
Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.
Электросхемой предусмотрена следующая сигнализация:
Для освещения линии реза предусмотрены лампы местного освещения EL1.
