СТД9АМ Ножницы гильотинные

Ножницы гильотинные СТД9АМ

Артикул: PSMK060130
Цена: договорная
Запросить КП
СТД9АМ Ножницы  гильотинные
ПромСтройМаш является непосредственным производителем СТД9АМ Мы производим и продаём Ножницы гильотинные СТД9АМ во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. СТД9АМ нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить СТД9АМ вы можете непосредственно у нас или у наших дилеров.Ширина/Толщина разрезаемых листов, мм 2500/6

Ножницы гильотинные СТД9АМ с наклонным ножом для резки листа модели СТД9АМ предназначены для резки листовой конструкционной стали с пределом прочности до 500 мПа (50 кгс/мм2).

  • Могут  быть использованы в заготовительных участках или цехах предприятий, изготавливающих изделия промышленной вентиляции, а также на других предприятиях, где требуется резка листового материала.
  • За один ход ножевой балки происходит отрезка полосы длиной не более 2500 мм. Толщина разрезаемого листа не более 6,3 мм. Разрезание листов на заготовки производится с использованием заднего упора, а также по разметке.
  • При резке листового материала с пределом прочности больше или меньше 500 мПа для расчета максимальной толщины реза НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ФОРМУЛОЙ, УКАЗАННОЙ В РАЗДЕЛЕ «РЕГУЛИРОВАНИЕ», при этом твердость разрезаемого материала не должна превышать 36 единиц Роквелла по шкале «HRС».

По Техническому Заданию заказчика ножницы модели СТД могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Технические характеристики СТД9АМ

Толщина разрезаемых листов с временным сопротивлением σвр=450МПа,мм6
Ширина разрезаемых листов, мм2500
Длина листа отрезанного с упором, мм630
Частота ходов ножа, холостых, мин-1 60
Ход ножа, мм80
Число режущих кромок ножа 4
Угол наклона подвижного ножа, 1°30'
Усилие прижима, кН 25
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 800
Мощность электродвигателя, кВт11
Длина3300
Ширина1900
Высота1940
Масса, кг4600

Стандартная комплектация СТД9АМ

  • СТД 9А, Ножницы в сборе;
  • СТД 9А.03.000Пульт управления с педалью;
  • СТД 9А300.00.001 РЭ Механическая часть;
  • СТД 9А.00.001 РЭ1Электрооборудование;
  • СТД 9А.00.001;Технический паспорт;
  • Задний упор 630мм;
  • Прижим листа установлен на ножницах;
  • Ножная педаль с клавишей аварийного останова.
  • Светодиодная линия освещения рабочей зоны;

Дополнительные опции СТД9АМ

  • Угловая линейка 0-180;
  • Передние удлинители стола;
  • Боковой упор;
  • Резиновые накладки прижима;
  • Рольганг неприводной;
  • Рольганг приводной;
  • Тележка откатная;
  • Лазерный указатель реза;
  • Задний упор с УЦИ.

Фотопрезентация СТД9АМ

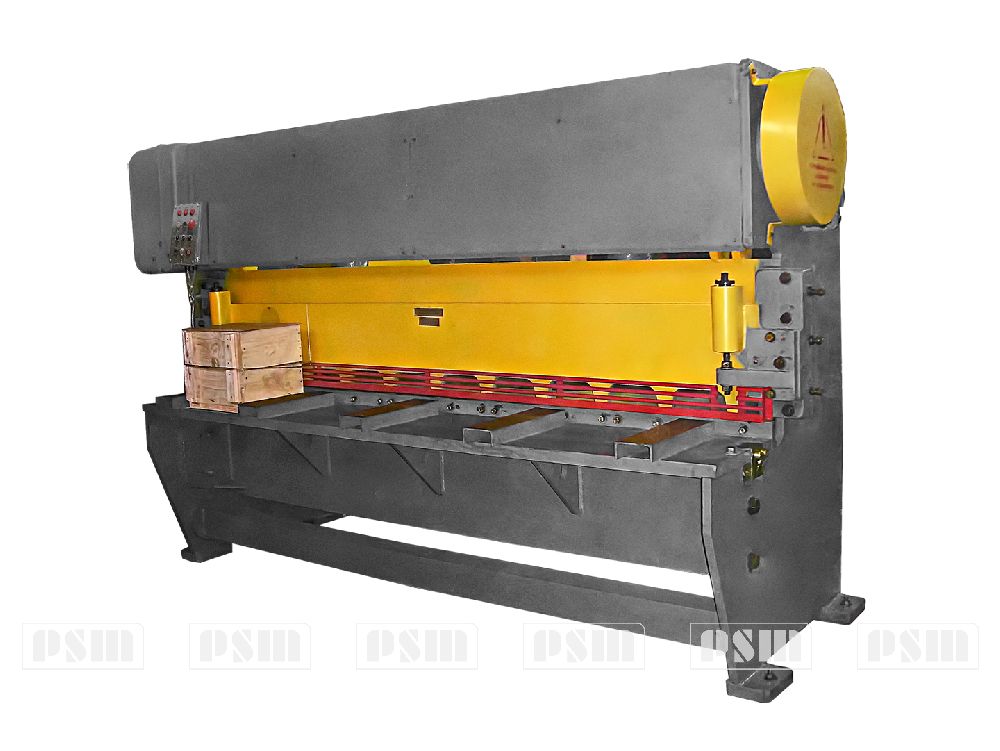

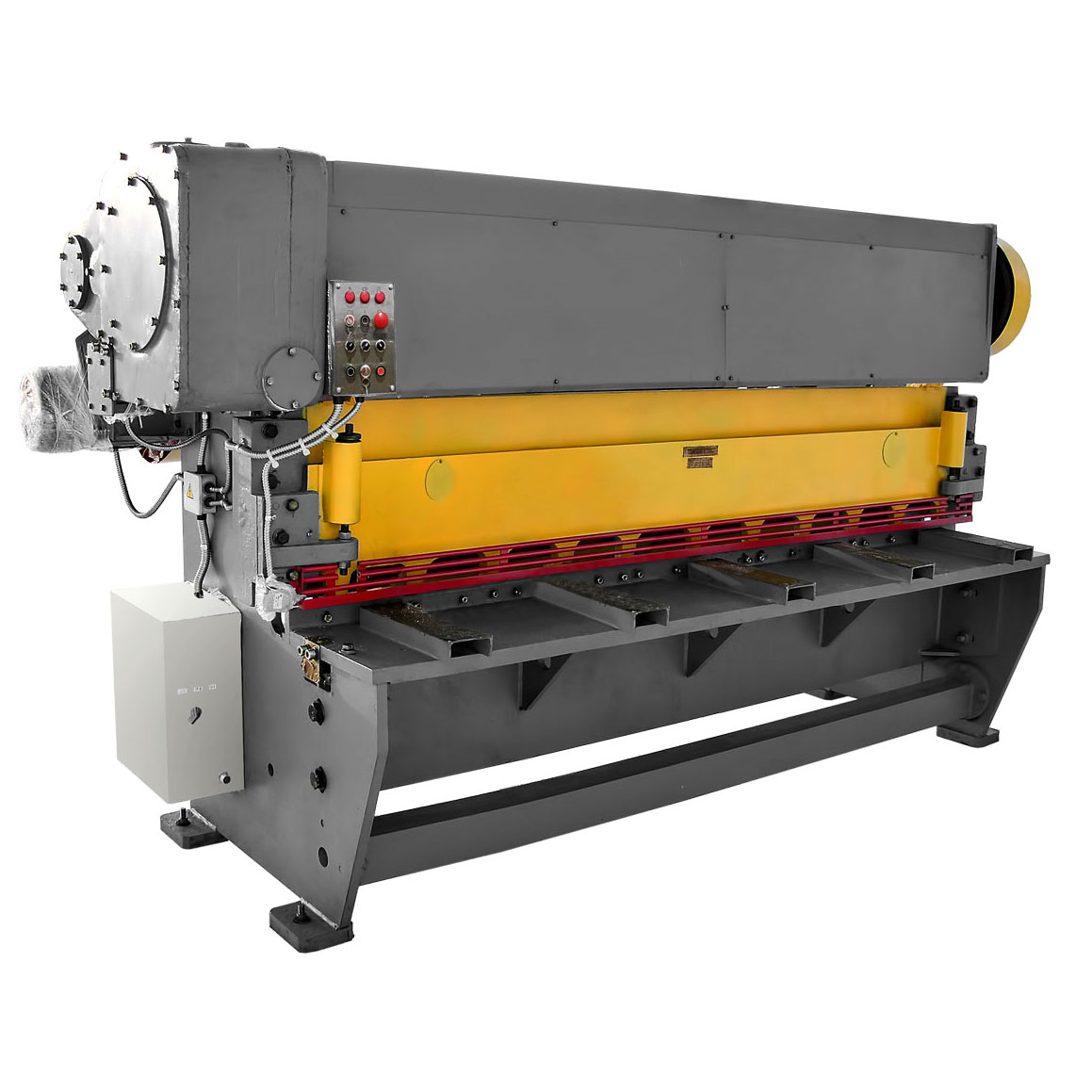

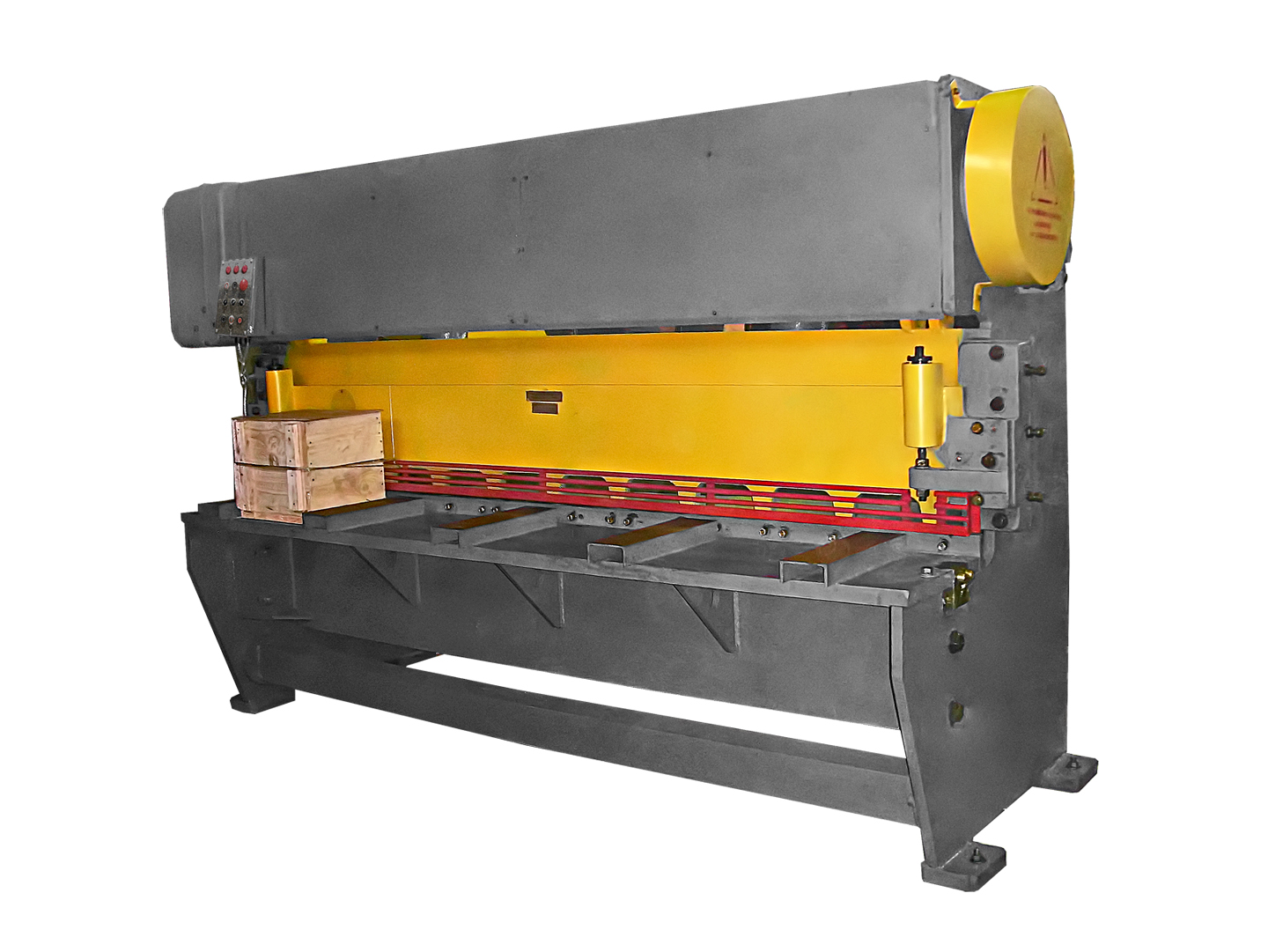

Ножницы гильотинные электромеханические модели СТД 9АМ. Вид спереди

СТД 9АМ

Ножницы гильотинные электромеханические модели СТД 9АМ. Вид спереди

СТД 9АМ

Ножницы гильотинные электромеханические модели СТД 9АМ. Вид сбоку

СТД 9АМ

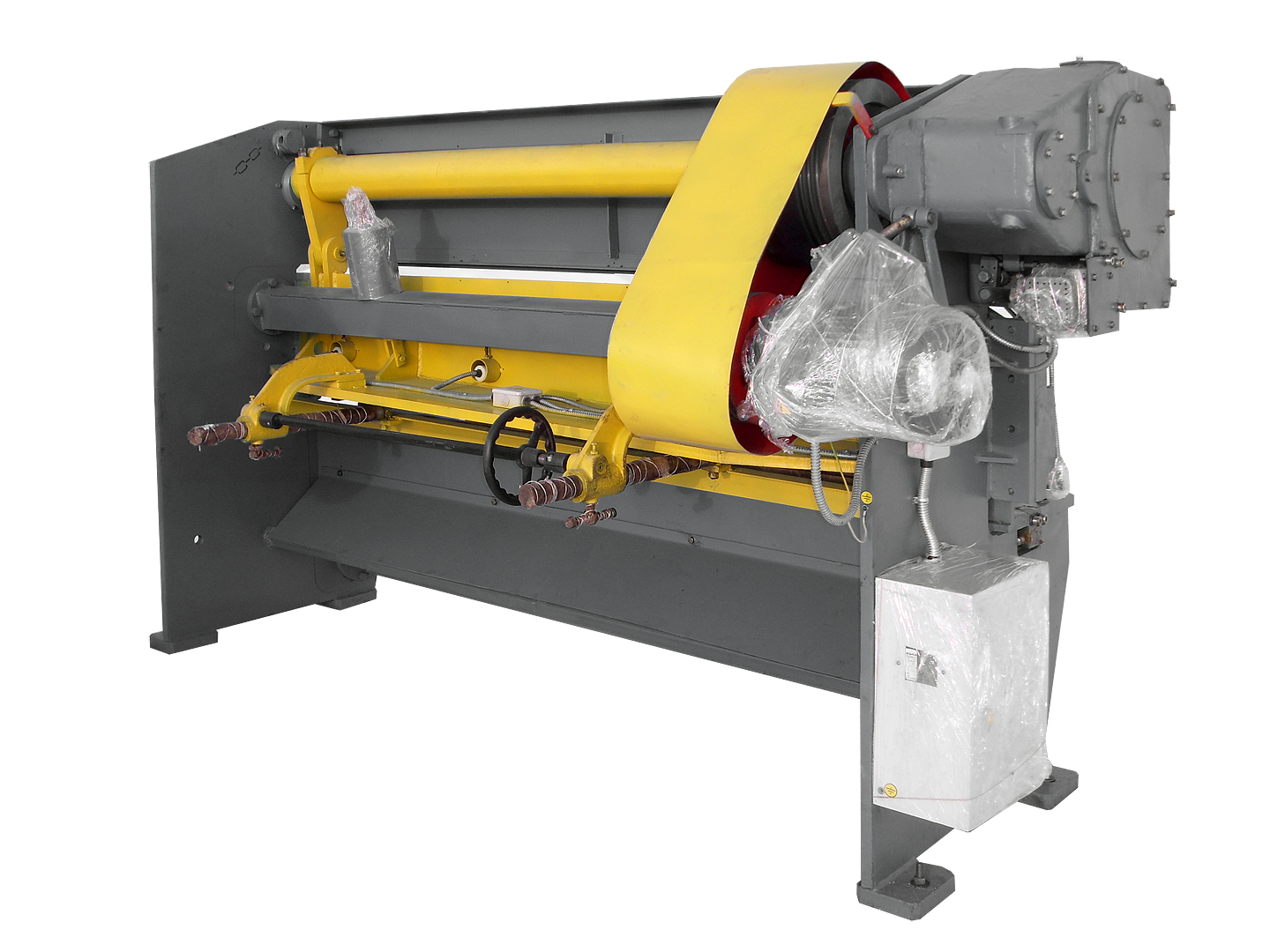

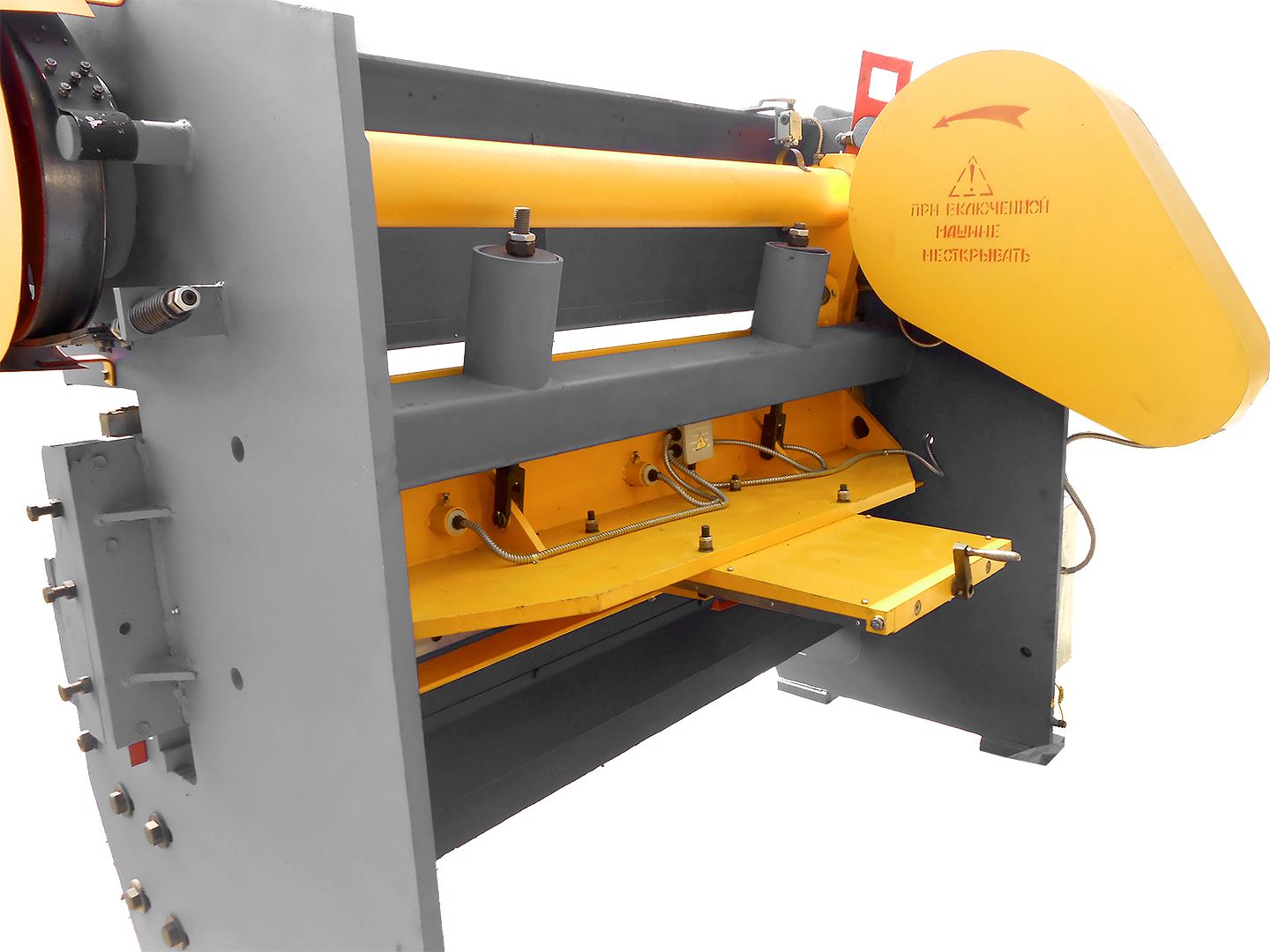

Ножницы гильотинные электромеханические модели СТД 9АМ. Вид сзади

СТД 9АМ

Ножницы гильотинные электромеханические модели СТД 9АМ. Вид сзади

СТД 9АМ

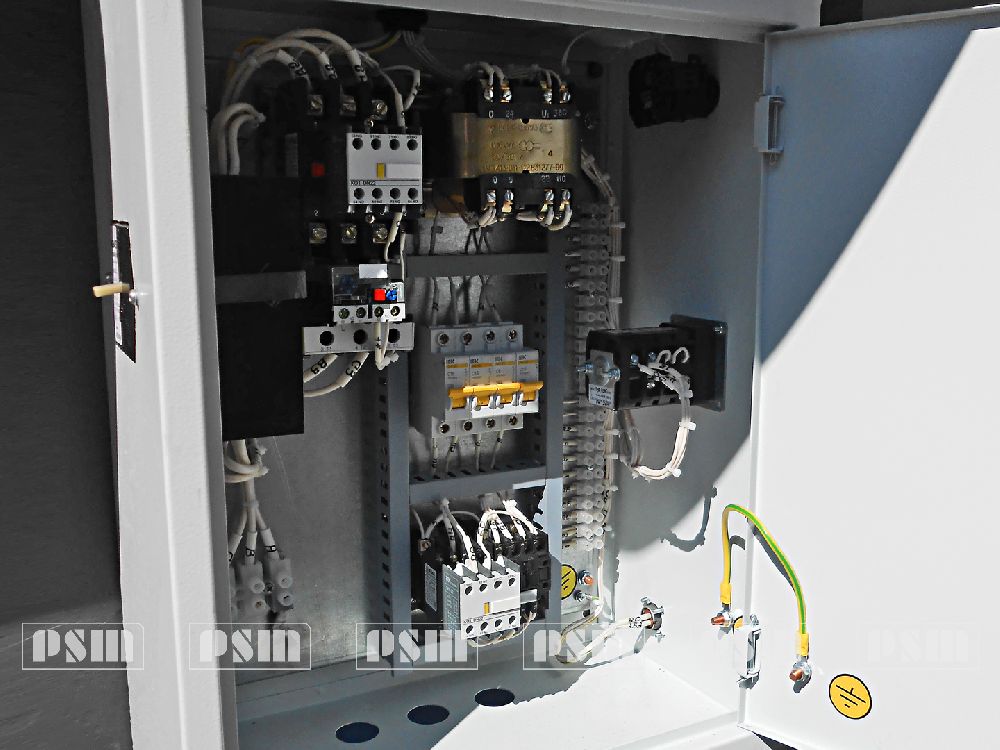

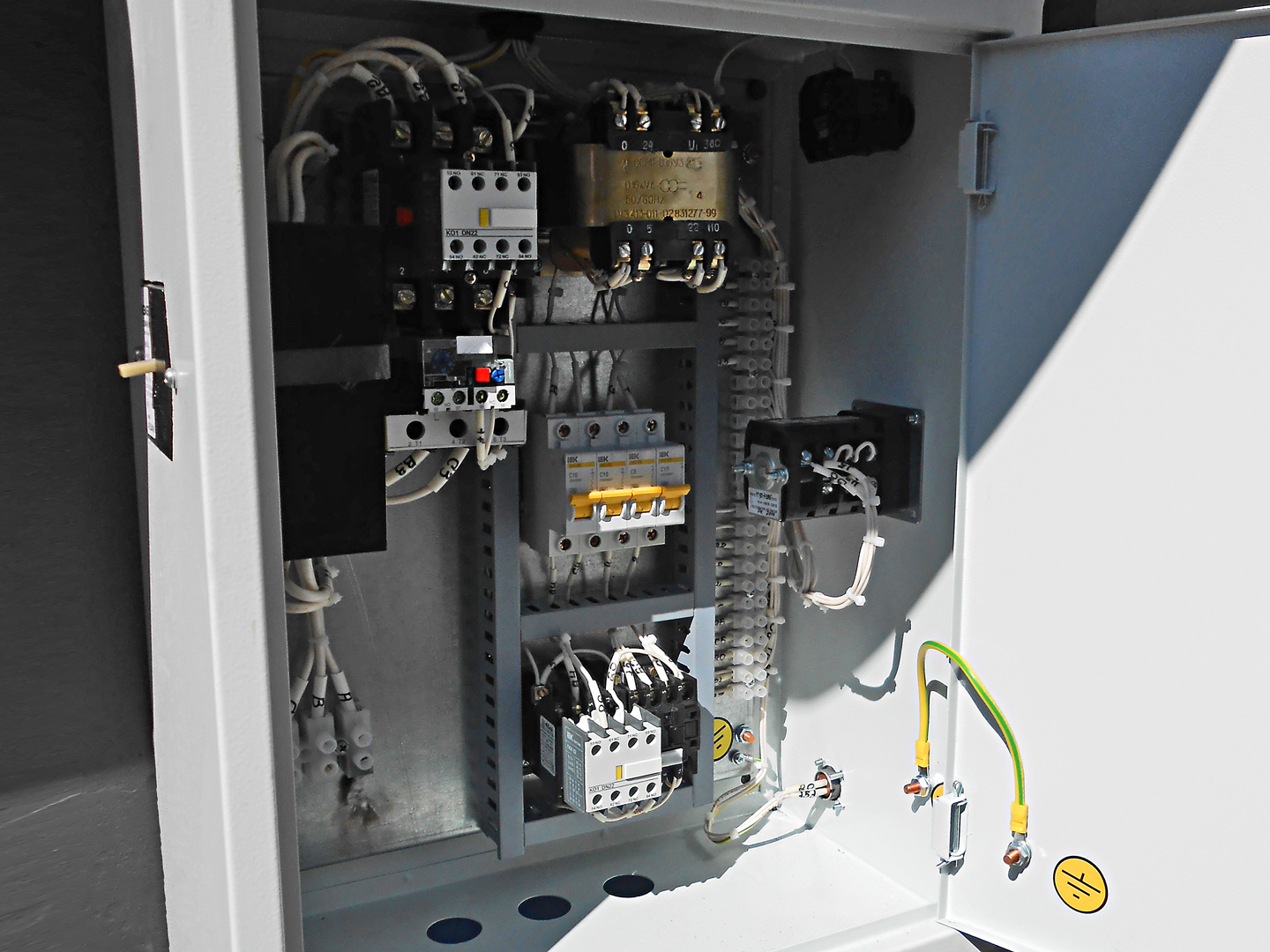

Ножницы гильотинные электромеханические модели СТД 9АМ. Электрошкаф

СТД 9АМ

Ножницы гильотинные электромеханические модели СТД 9АМ. Распределительная коробка

СТД 9АМ

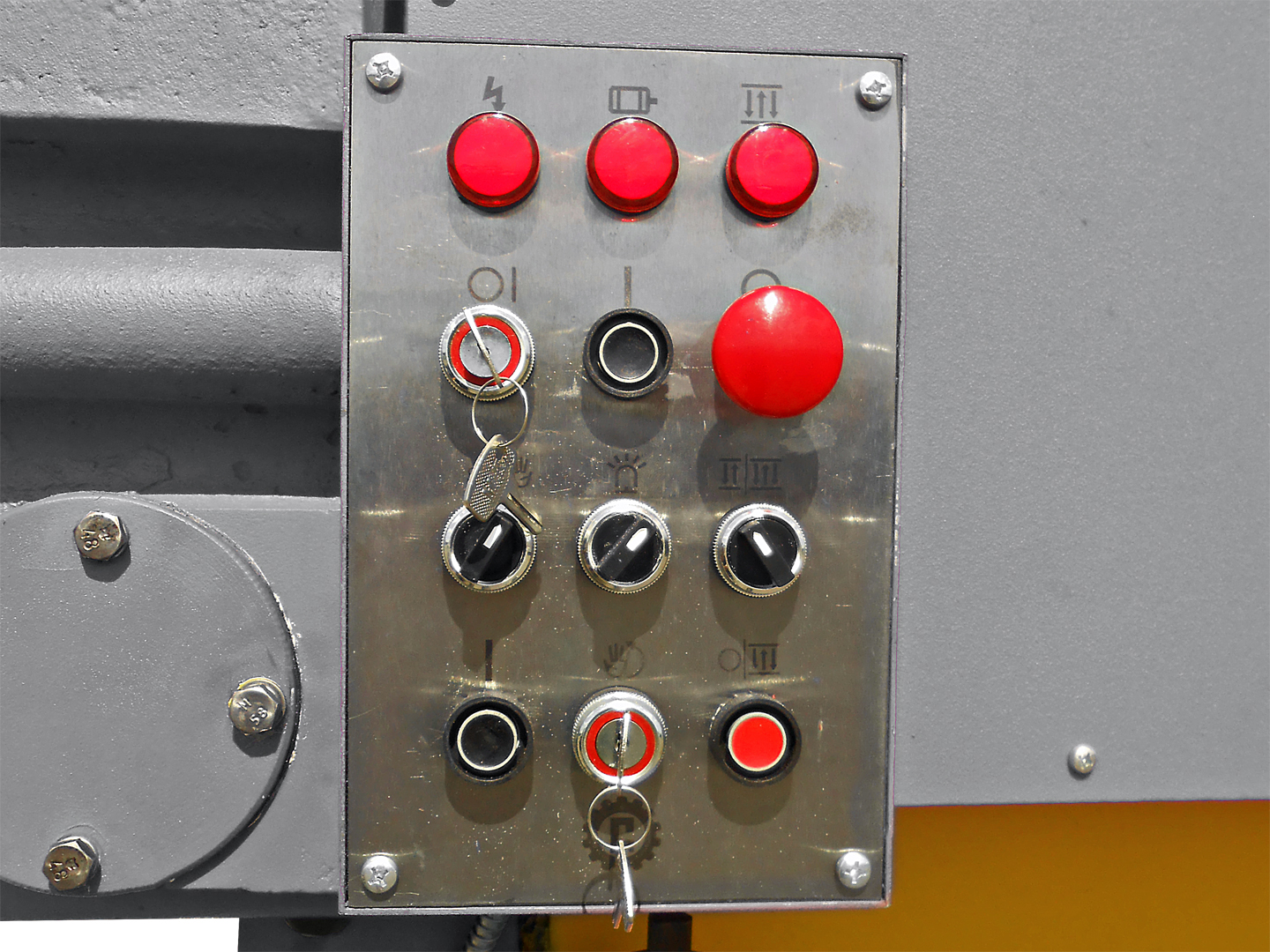

Ножницы гильотинные электромеханические модели СТД 9АМ. Пульт управления

СТД 9АМ
Устройство, схема работы СТД9АМ

Общий вид ножниц гильотинных СТД9АМ

 Общий вид ножниц  СТД9АМ

  1. Стойка правая
  2. Стойка левая
  3. Стол
  4. Балка ножевая
  5. Балка прижимная
  6. Пульт
  7. Тормоз
  8. Упор задний
  9. Цилиндрический редуктор с муфтой включения
  10. Электродвигатель
  11. Уравновешиватель балки ножевой
  12. Электрошкаф
  13. Педаль

Устройство и работа гильотнных ножниц СТД9АМ

  • Привод механизма гильотинных ножниц СТД9АМ осуществляется от индивидуального электродвигателя 10 через клиноременную передачу и цилиндрический редуктор 9 на эксцентриковый вал, который расположен параллельно фронту механизма.
  • Муфта включения установлена в ступице зубчатого колеса, сидящего на эксцентриковом валу. Включение муфты производится электромагнитом. При включении муфты эксцентриковый вал приводится в движение от зубчатого колеса и происходит рез листового материала.
  • Остановка эксцентрикового вала при выключении муфты осуществляется тормозом 7.
  • Прижим листов механический, работает автоматически, согласован с движением ножевой балки 4.
  • Механизм снабжен задним упором 8. Перемещение заднего упора производится вручную, величина перемещения до 600 мм.
  • Смазка всех точек гильотинных ножниц СТД9АМ  при помощи шприца.
  • Управление от переносной электрической педали.
  • Пульт управления и электрошкаф расположены на левой стойке ножниц.
  • Механизм имеет единичные и автоматические ходы.

Схема кинематическая гильотинных кривошипных ножниц СТД9АМ

 Схема кинематическая гильотинных кривошипных ножниц СТД9АМ



Устройство составных частей ильотнных ножниц СТД9АМ.

Установка стола и стоек ножниц СТД9АМ

Установка стола и стоек  ножниц СТД9АМ

Стойка правая 2 и стойка левая 1 соединены между собой двумя стяжками 3, 4 и столом 5. Стол с комплектом ножей 6, устанавливается на горизонтальных плоскостях стоек и закрепляется шестью болтами 7. Зазор между ножами стола и ножевой балки регулируется передвижением стола винтами 8, при этом болты 9 и 7 должны быть отпущены, а после регулировки снова затянуты.

На вертикальных плоскостях стоек под углом 1°20' расположены текстолитовые направляющие ножевой балки 10 и 11.

Снизу на стойках устанавливаются буксы, являющиеся подшипниками эксцентрикового вала. На правой стойке механизма смонтированы цилиндрический редуктор 9 (рис.1) со встроенной шпоночной муфтой и электромагнит включения муфты.

Балка ножевая ножниц СТД9АМ

Балка ножевая ножниц СТД9АМ

Ножевая балка 1 представляет собой жесткую конструкцию сварного типа, выполненную из горизонтальной и вертикальной плиты. Вертикально-поступательное движение ножевой балке сообщается эксцентриковым валом через шатуны 2. Балка ножевая движется в чугунных направляющих 3 и 4, которые крепятся болтами к стойкам. Винты 5 служат для регулировки торцового зазора направляющих ножевой балки. Ножи расположены в нижней части балки, в пазу, под углом 1°20' к плоскости стола и закреплены винтами 6.

Движение балки прижимной 7 согласовано с движением ножевой балки. Величина опережения прижима относительно ножевой балки и величина зазора между столом и прижимом регулируется винтами 8. Усилие прижима регулируется с помощью пружин 9.

Привод механизма гильотнных ножниц СТД9АМ

Привод механизма гильотнных ножниц СТД9АМ

  • Привод механизма ножниц СТД9АМ осуществляется от электродвигателя, установленного на шарнирной плите, через клиноременную передачу и редуктор с механизмом управления муфтой на эксцентриковый вал.
  • В маховик 1, который сидит на выходном конце быстроходного вала редуктора, вмонтирована фрикционная дисковая муфта 2 для предотвращения поломки механизма при перегрузках.
  • Для передачи муфтой крутящего момента, необходимого для резки листа и с наибольшими параметрами 6,3х2500 мм, пружины 3 муфты сжимают до такой величины, когда ножницы режут лист толщиной 6 мм, а на листе толщиной 8 мм муфта пробуксовывает
  • Вращение от маховика на эксцентриковый вал передается через зубчатые колеса  4, 5,  6 и 7. В ступице последнего колеса вмонтирована шпоночная муфта.
  • Механизм управления муфтой встроен в корпус редуктора.
  • Для получения одиночных резов, после подачи листа нажимается педаль, включается электромагнит 13. Тянущий якорь электромагнита через детали 9, 10 и 11 поворачивают упор8 и освобождается зацепляющийся с ним хвостовик 15 с  поворотной шпонкой.
  • После этого под действием пружин шпонки поворачиваются и включают эксцентриковый вал - происходит одиночный рез. Под действием пружины 12 якорь электромагнита  и упор 8 возвращаются в исходное положение, задерживая хвостовик рабочей шпонки, после чего происходит выключение муфты. Для получения повторного реза вначале нужно отпустить педаль и нажать ее снова.
  • В редуктор заливается масло, уровень которого контролируют по маслоуказателю 14.

Шпоночная муфта включения гильотинных ножниц СТД9АМ

Шпоночная муфта включения гильотинных ножниц СТД9АМ

Шпоночная муфта включения  гильотинных ножниц СТД9АМ смонтирована в ступице зубчатого колеса, сидящего на' левом конце эксцентрикового вала. Со ступицей зубчатого колеса неподвижно связаны антифрикционные втулки 1, 2 и втулка включения 3, остальные детали соединены с валом. Поворотные шпонки 4 и 5 под воздействием пружин 6, поворачиваются и захватываются полукруглыми пазами втулки включения 3. От поворота их удерживает хвостовик рабочей шпонки 7, который упирается в упор механизма управления. Включение механизма происходит при повороте упора механизма управления по команде от электропедали. Освобождая хвостовик 7, шпонки под действием пружин поворачиваются, соединяя эти самым зубчатое колесо с эксцентриковым валом. При включении и выключении шпонок угол поворота последних ограничивается пазом ведущей втулки 8.

Тормоз гильотины СТД9АМ

Тормоз гильотины СТД9АМ

На левом конце эксцентрикового вала насажен тормоз периодического действия. Периодичность торможения осуществляется за счет эксцентричного расположения шкива 1 по отношению к оси вала. Торможение происходит тогда, когда балка ножевая находится в верхнем положении, чем устраняется ее забегание под действием инерции.

Тормоз ленточный, величина тормозного момента регулируется гайками 2, которые зажимают пружину 3.

Задний упор ножниц СТД9АМ

Задний упор устанавливается с тыльной стороны ножевой балки и служит упором для листа при поперечной резке. Задний упор состоит из упорной линейки и двух цилиндрических валов, перемещаемых вручную. При резке полосы шириной более 450 мм задний упор снимается.

Для обеспечения плавной работы привода ножниц СТД9АМ служат два пружинных уравновешивателя, которые уравновешивают ножевую балку и подвижные с ней части.

Уравновешиваетель ножниц СТД9АМ

Уравновешиваетель ножниц СТД9АМ

Конструкция уравновешивателя состоит из пружины верхней, шайбы 1 штока 2, связанного с проушиной 3. Уравновешиватели установлены на промежуточную балку-стяжку станины, проушины соединены с ножевой балкой.

При разборке уравновешивателей необходимо пользоваться удлинителями штоков, т. к. освободившиеся заневоленные пружины могут нанести травму обслуживающему персоналу.

Смазка гильотнных ножниц СТД9АМ

Схема смазки гильотнных ножниц СТД9АМ

М – смазка от шприца или закладка вручную

Р – масляная ванна редуктора

С – слив

Смазка ножниц СТД9АМ комбинированная. Перед пуском механизма необходимо наполнить маслом корпус цилиндрического редуктора, все места закладки и прошприцевать все масленки согласно схеме смазки  и карты смазки. Уровень масла в редукторе контролируется через отверстие, вывернув пробку 10 . При наличии масла в корпусе ниже предельного уровня работа ножниц СТД9АМ не допускается. Емкость редуктора - 16 л.

Увеличение температуры масла в редукторе допускается до +60°С. Слив масла из корпуса редуктора и чистка его должны производиться один раз в месяц.

Необходимо периодически проверять состояние масленок и маслопроводящих отверстий. Не реже одного раза в три месяца смазочные отверстия следует промывать чистым керосином.

 карты смазки  гильотнных ножниц СТД9АМ

Наименование и обозначение узла, номера позиций на схеме смазки

Наименование

смазочных материалов при температуре до

50°С

Кол-во точек смазки

Способ нанесения смазочных материалов

Периодичность

Опоры

эксцентрикового вала Ml и М2

ЦИАТИМ-203 ГОСТ 8773-73

2

Шприц

Раз в смену

Направляющие ножевой и прижимной балки МЗ и М4



2



Верхние подшипники шатуна М5 и М6



2



Нижние подшипники шатуна М7 и М8



2



Подшипник электродвигателя M9 и М10

ЦИАТИМ-203 ГОСТ 8773-73

2



1 раз в пол года

Подшипники быстроходного вала М11 и М12



Масло «Индустриальное  30»

 ГОСТ 20799-88

2

Масляная ванна

1 раз в месяц

Корпус зубчатого редуктора Р

1

Индивидуальная заливка

Скалка заднего упора М13

1

Шприц

1 раз в неделю

Настройка, наладка и режимы работы гильотнных ножниц СТД9АМ

Регулирование зазора между ножами гильотнных ножниц СТД9АМ

Регулирование зазора между ножами

Качество и прямолинейность реза зависит от правильной установки зазора между ножами. Величина зазора должна выдерживаться в пределах:

  • при толщине листа 1,53,0 мм - зазор 0,5 мм
  • при толщине листа 3-6 мм — зазор 0,35 мм.

Для регулирования зазора между ножами нужно:

  1. при отключении электродвигателя и вводного автомата проворачивать маховик вручную в направлении стрелки и опустить ножевую балку вниз до перекрытия ножей;
  2. отпустить 6 болтов 7 и два болта 5 (рис.3), крепящих стол к стойкам;
  3. при помощи регулировочных болтов 8 (рис.3) установить требуемый зазор между ножами и туго затянуть крепежные болты;
  4. после затяжки снова проверить щупом зазор между ножами по краям и в середине.

ВНИМАНИЕ! Не допускается резка листов максимальной толщины и ширины из стали с пределом прочности больше 50 кг/мм2.В случае резки листа, предел прочности которого выше 50 кг/мм2, максимально допустимая толщина его определяется по формуле:

где К = 42,43

Sx- допустимая толщина стального листа с пределом прочности больше 50 кг/мм2;

σв - предел прочности стального листа.

Не допускается резка затупленными ножами. При этом следует помнить, что точность и качество резки на механизме зависит от заточки ножей.

Ножи выполнены с четырьмя режущими кромками, поэтому при затуплении режущих кромок ножи периодически переворачиваются до использования всех четырех кромок.

СЛЕДИТЕ ЗА ЗАТЯЖКОЙ БОЛТОВ, КРЕПЯЩИХ НОЖИ!

  1. При смене и установке ножей необходимо:
  2. снять ограждение и поднять прижимную балку
  3. отвернуть болты, крепящие нижние ножи к столу и снять ножи;
  4. отвернуть болты, крепящие верхние ножи к балке и снять ножи;
  5. снятые ножи протереть, каждый комплект должен укладываться отдельно, протереть опорные поверхности в столе и ножевой балке и в зависимости от характера износа, ножи переворачиваются на другую режущую кромку или перетачиваются;
  6. повернуть каждый нож другой режущей кромкой и установить сначала на ножевой балке, установка и крепление начинается с левого ножа;
  7. установить в той же последовательности ножи на столе, причем их верхняя грань подгоняется заподлицо с поверхностью стола сменной прокладкой;
  8. после установки следует установить необходимый зазор между ножами как указано выше.

Регулирование прижима ножевой балки ножниц СТД9АМ

Усилие прижима создается пружинами 10 и регулируется винтами. Винтом 9 регулируется величина зазора между столом и ножевой балкой.

Регулирование зазора направляющих ножевой балки гильотнных ножниц СТД9АМ

Регулирование зазора в торцовых направляющих ножевой балки производится периодической подтяжкой винтов 5. При большом износе текстолитовых направляющих ножевой балки, возникает опасность набегания ножей друг на друга. Поэтому зазоры в направляющих следует постоянно контролировать - они должны быть в пределах 0,12 - 0,25 мм. Если зазор больше указанного размера, текстолитовые направляющие подлежат замене.

Регулирование усилия пружин предохранительной муфты гильотнных ножниц СТД9АМ

В процессе эксплуатации механизма необходима регулировка предохранительной фрикционной муфты. Регулирование муфты осуществляется за счет сжатия пружин . Муфта считается

отрегулированной, если резка листа 6,3 мм происходит, а на листе толщиной 8 мм муфта буксует.

Регулирование тормоза гильотнных ножниц СТД9АМ

Натяжение ремней клиноременной передачи производится регулировочными гайками и шарнирным винтом, установленным на столе.

Подготовка гильотнных ножниц СТД9АМ к работе.

Пуск (опробование) и обкатка. После окончания монтажа и установки гильотнных ножниц СТД9АМ  на фундаменте следует проверить надежность крепления всех разъемных соединений, проверить наличие масла в корпусе зубчатого редуктора и смазки всех точек механизма согласно схеме смазки. Перед первоначальным включением электродвигателя нужно проверить все ли движущие части ножниц ходят свободно. Для этого нужно маховик провернуть вручную в направлении стрелки до тех пор, пока эксцентриковый вал не повернется на 360°. Перед пуском электродвигателя необходимо включить вводной автомат, установленный на стойке пульта, установить на пульте управления переключатели согласно режиму «Одиночный ход». Нажатием кнопки «Пуск» включают электродвигатель и после разгона маховика до полных оборотов можно произвести холостой ход ножа посредством кнопки или педали. Направление вращения маховика должно совпадать с направлением стрелки на маховике и ограждении. Если при первом ходе не встретится никаких неисправностей в работе ножниц, то таким образом совершается 4-5 ходов. После этого ножницы проверяются обкаткой вхолостую и под нагрузкой. Проверяется взаимодействие всех узлов и деталей ножниц.

Особое внимание следует уделить работе муфты включения ножниц СТД9АМ, тормоза и ножевой балки с прижимом. После первого периода работы ножниц СТД9АМ  в течение 3-4 минут и последующей работы в течение 30-40 минут, ножницы остановить и внимательно осмотреть все детали и узлы. При осмотре проверяется отсутствие интенсивного нагрева букс эксцентрикового вала, масла в редукторе, перегрева электродвигателя. Производится подтягивание резьбовых соединений. До устранения обнаруженных неисправностей ножницы в работу не включать. После полной отладки и регулирования ножниц для резки листа на холостом ходу, можно приступать к их испытанию под нагрузкой.

Перед резкой листа заданной толщины устанавливается оптимальный зазор между верхним и нижним ножом, как указано в разделе «Регулирование». В зависимости от формы раскроя настраивается задний упор.

Техническое обслуживание гильотнных ножниц СТД9АМ

Правила ежедневного ухода

Приступая к работе на гильотнных ножницах СТД9АМ для резки листа необходимо:

  1. осмотреть ножницы СТД9АМ, убрать посторонние предметы с  стола, обтереть ножницы от пыли и грязи;
  2. проверять крепление ножей;
  3. проверять зазор между ножами
  4. произвести смазку согласно карте смазки;
  5. настроить ножницы СТД9АМ на заданные режим.
  6. По окончании работы следует выключить электропитание, обтереть гильотнные ножницы и смазать маслом все неокрашенные места.

 Указания по техническому осмотру

В процессе эксплуатации ножниц необходимо:

  1. контролировать работу тормоза, регулируя натяжение пружины
  2. периодически проверять состояние поворотной шпонки муфты включения
  3. регулярно проверять зазоры в направляющих ножевой балки и прижима
  4. регулярно проверять работу прижима, от чего зависит качество реза
  5. периодически проверять натяжение клиновых ремней

При выполнении ремонтных и наладочных работ ножевая балка должна быть зафиксирована фиксаторами через специальные отверстия в стойках механизма.

Возможные неисправности ножниц СТД9АМ и методы их устранения

Затягивание листа между ножами.

Зазор между ножами не соответствует толщине разрезаемого листа Уменьшить зазор путем перемещения стола

Материал не прижимается или прижимается с одного конца.

Поломка пружины. Сменить пружину.
Слабо затянута пружина. Подтянуть пружину

Тормоз не останавливает эксцентриковый вал в верхнем положении

Износ тормозной ленты. Сменить тормозную ленту.
Ослабла пружина. Подтянуть или сменить пружину.

Греются подшипники коренных шеек эксцентрикового вала.

Плохо пришабрены втулки,задиры на валу или втулках. Прошлифовать или зачистить шейки эксцентрикового вала и пришабрить втулки.
Не поступает смазка. Проверить поступление смазки.

У выступившей смазки по бокам вкладышей шатунов заметны частицы бронзы.

Отсутствует смазка Проверить поступление смазки.

Тугой ход ножевой балки.

Направляющие слишком затянуты Отпустить направляющие.
Отсутствует смазка Проверить поступление смазки
Задиры Пришабрить ножевую балку инаправляющие

Тугой ход прижимной балки.

Направляющие слишком зажаты Отпустить направляющие
Отсутствует смазка Проверить поступление смазки
Задиры Разобрать и пришабрить направляющие

Транспортирование и распаковка гильотнных ножниц СТД9А

схема строповки гильотнных ножниц СТД9АМ

  • Ножницы гильотинные СТД9АМ поставляется заказчику в собранном виде в частичной упаковке.
  • Транспортирование ножниц СТД9АМ следует производить согласно схеме транспортирования ножниц в распакованном и упакованном виде (рис.10).
  • При распаковке ножниц СТД9АМ нужно следить за тем, чтобы не повредить деталей самих ножниц распаковочным инструментом.
  • При транспортировании распакованных ножниц  СТД9АМ к месту установки, необходимо следить за тем, чтобы канатом не помять и не поломать кожухи, крышку и другие детали. Во избежание порчи деталей необходимо в соответствующих местах установить под канат подкладки.

ЗАПРЕЩАЕТСЯ ставить ножницы на плоскую поверхность, так как маховик находится ниже уровня пола.

Расконсервация ножниц СТД9А

Антикоррозийные покрытия, нанесенные перед упаковкой ножниц СТД9АМ, следует удалить одним из указанных растворителей:

  • бензин
  • уайт-спирит
  • керосин.

Антикоррозийные покрытия сначала удаляют деревянной лопаточкой, а оставшаяся смазка с наружных поверхностей удаляется чистыми хлопчатобумажными салфетками, смоченными в одном из вышеуказанных растворителей. После расконсервации все неокрашенные поверхности во избежание коррозии равномерно покрыть слоем масла «Индустриальное-30» ГОСТ 20799-88.

Монтаж ножниц гильотнных СТД9АМ

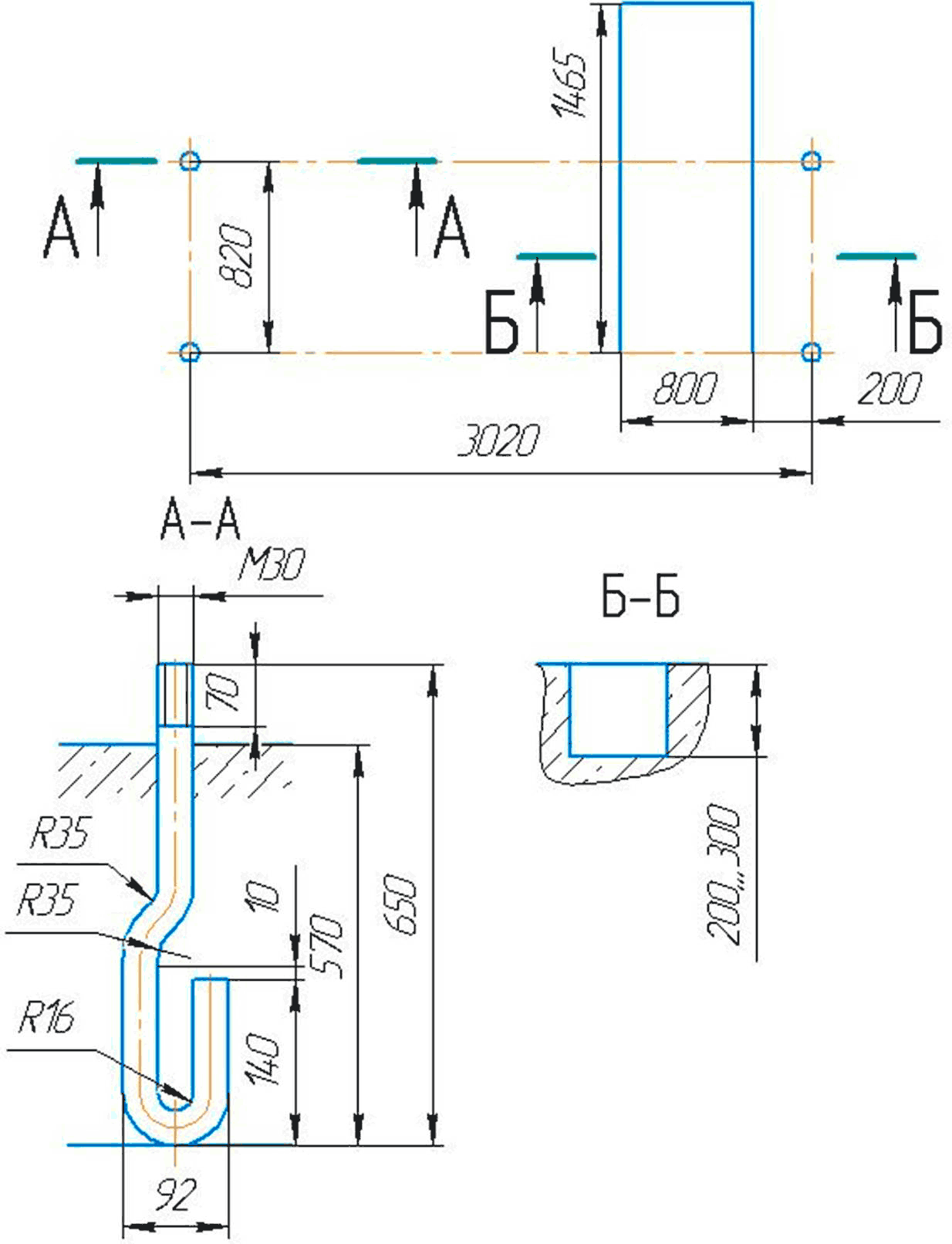

Монтажный чертеж гильотнных ножниц СТД9АМ Ножницы СТД9АМ с наклонным ножом устанавливаются на фундаменте с бетонной площадкой и заделанными в него фундаментными болтами. Расположение фундаментных болтов и их размер  Фундаментные болты и другие крепежные детали в комплект поставки не входят.

При установке должны быть выдержаны расстояния до расположенного рядом оборудования и стен, согласно существующим нормам. Горизонтальность установки ножниц на фундаменте выдерживается с помощью клиньев и проверяется уровнем, установленным на столе. Точность горизонтальной установки в поперечном и горизонтальном направлении должна быть не более 0,15мм на длине 1000мм.

При эксплуатации горизонтальность проверяется не реже одного раза в месяц. При установке механизм для резки листа должен быть надежно заземлен.

Электрооборудование гильотнных ножниц СТД9АМ

  • Род тока – переменный, 3-х фазный.
  • Напряжение – 380; 50Гц.
  • Напряжение  цепей управления: переменный тока – 110В; 50Гц;
  • Напряжений цепей сигнализации – 24В; 50Гц.
  • Напряжение цепей освещения – 24В; 50Гц.

Схема электрическая принципиальная гильотнных ножниц СТД9АМ

На лицевой стороне ножниц СТД9АМ размещены:

  • конечный выключатель
  • блокировка решетки
  • пульт управления

Шкаф управления установлен на левой стойке станины. На правой стенке шкафа установлены: переключатель режимов работы и педаль. На левой стенке шкафа установлен вводный автомат.

Управление ножницами гильотинными СТД9АМ

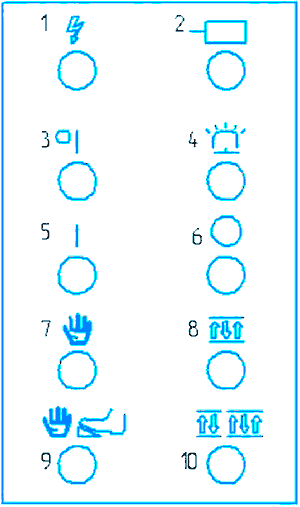

Пульт управления ножницами гильотинными СТД9АМ

  1. сеть
  2. двигатель включен
  3. кнопка ключ
  4. переключатель включения освещения линии реза
  5. пуск двигателя
  6. стоп двигателя
  7. ручное управление
  8. стоп непрерывных ходов
  9. переключатель режимов управления рука/педаль
  10. переключатель режимов работы одиночный ход/ непрерывные хода

Электрическая схема ножниц СТД9АМ предусматривает следующие режимы:

  • отключено;
  • ручное управление;
  • педальное управление;
  • автоматический цикл.

Выбор режимов осуществляется переключателем SА, установленным на правой стенке шкафа.

Ручное управление гильотинными ножницами СТД9АМ

Переключатель режимов SA ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ1, и включает электромагнит YА, который включает муфту.

Педальное управление ножницами СТД9АМ

Переключатель режимов SA  ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл ножниц СТД9АМ

Переключатель режимов SA  ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ1 и становится на самопитание, электромагнит YА постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка ножниц

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение ножниц

Электросхемой предусмотрена следующая сигнализация:

  • наличие напряжения HL1
  • двигатель включен HL2

Для освещения линии реза предусмотрена лампа местного освещения.

Меры безопасности при работе на ножницах СТД9АМ

  • Допускать к работе на ножницах гильотнных СТД9АМ лиц, не изучивших их конструкцию, паспорт и правила по технике безопасности.
  • Работать при снятых или плохо закрепленных ограждениях или предохранительных приспособлениях.
  • Работать на ножницах при неисправном заземлении электрооборудования и станины.
  • Работать на ножницах СТД9АМ с неисправной электроаппаратурой.
  • Смазывать трущиеся детали на работающих гильотнных ножницах.
  • Выполнять на ножницах операции, не предусмотренные их конструктивным назначением и технической характеристикой.
  • Убирать ножницы СТД9АМ и площадку вокруг них во время работы.
  • Работать на гильотнных ножницах СТД9АМ при неисправном световом устройстве, не дающем возможность правильной установки листа.
  • Находиться со стороны мерного устройства и подбирать отрезанные части листа во время работы ножниц.
  • Работать на ножницах, имеющих затупленные или выкрошенные ножи.
  • Производить перемещение упора ограничения подачи разрезаемого листа при включении ножниц.
  • Работать с неисправной муфтой включения, тормозом и устройством, обеспечивающем автоматическое отключение муфты и остановки рабочего органа в исходном положении.
  • Работать с неисправным прижимным устройством, предназначеным для закрепления листа.
  • Выключать электродвигатель при движении ножевой балки.
  • Включать муфту до полного разгона маховика.
  • Ремонт, наладку, регулировку ножниц и ремонт электроаппаратуры производить при включенном вводном автомате.
  • Наладку электрооборудования гильотнных ножницах СТД9АМ производить не меньше, чем двум слесарям-электрикам.



Чесноков Роман Эдуардович
Коммерческий директор
cre-kpo@mail.ru
Демидов Иван Андреевич
Специалист отдела сбыта
cre-kpo@mail.ru
Ларькина Ольга Вячеславовна
Специалист отдела сбыта
cre-kpo@mail.ru
МНГ 2,5х2500 Ширина/Толщина разрезаемых листов, мм 2500/2,5
МНГ 3х1300 Ширина/Толщина разрезаемых листов, мм 1300/3
НК3418А Ширина/Толщина разрезаемых листов, мм 2000/6,3
СТД 9А Ширина/Толщина разрезаемых листов, мм 2000/6
СТД 9АН Ширина/Толщина разрезаемых листов, мм 2500/4
СТД9АМ Ширина/Толщина разрезаемых листов, мм 2500/6
Н3118 Ширина/Толщина разрезаемых листов, мм 2200/6
НК3418А.02 Ширина/Толщина разрезаемых листов, мм 3150/6,3
Н3121 Ширина/Толщина разрезаемых листов, мм 2000/12
МНГ 12x2500 Ширина/Толщина разрезаемых листов 2500/12 мм; Сортовая секция
МНГ 13 Ширина/Толщина разрезаемых листов, мм 2000/13
МНГ 16 Ширина/Толщина разрезаемых листов, мм 2000/16
Н3122 Ширина/Толщина разрезаемых листов, мм 2000/16
Н478 Ширина/Толщина разрезаемых листов, мм 2200/16
Н478.01 Ширина/Толщина разрезаемых листов, мм 2000/22

ФОРМА ЗАКАЗА

460000 г. Оренбург
ул. Терешковой, д.287А
+7 (3532) 68-71-72
+7 (3532) 40-13-49
115088 г. Москва
2я ул.Машиностроения,17/1
эт.2,пом.1,ком.68,оф,1
+7 (495) 133-96-62
Данный интернет сайт носит исключительно информационный характер и вся информация на нем не является публичной офертой, определяемой положениями статьи 437 (2) Гражданского кодекса Российской Федерации. Внешний вид и цвет поставляемого оборудования может незначительно отличатся от представленного на фотографиях
