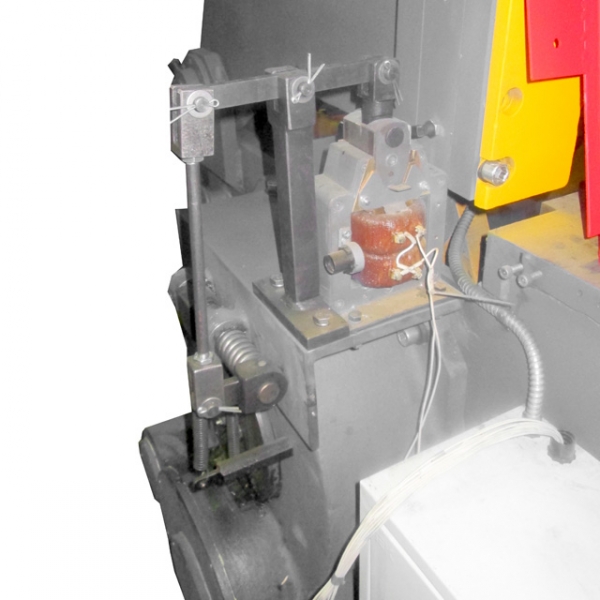

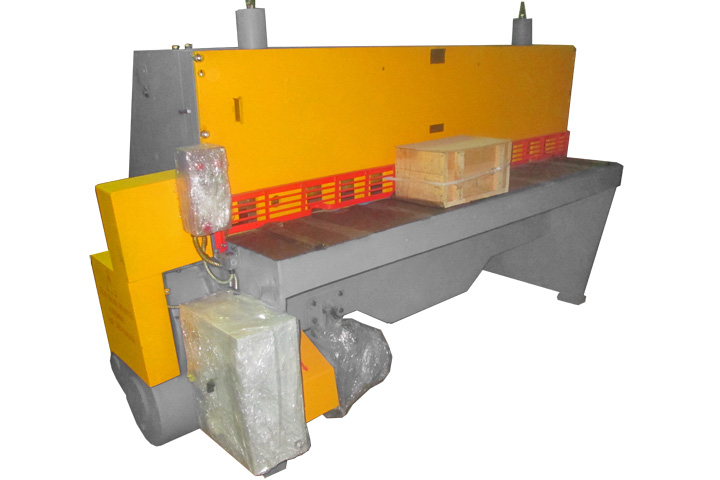

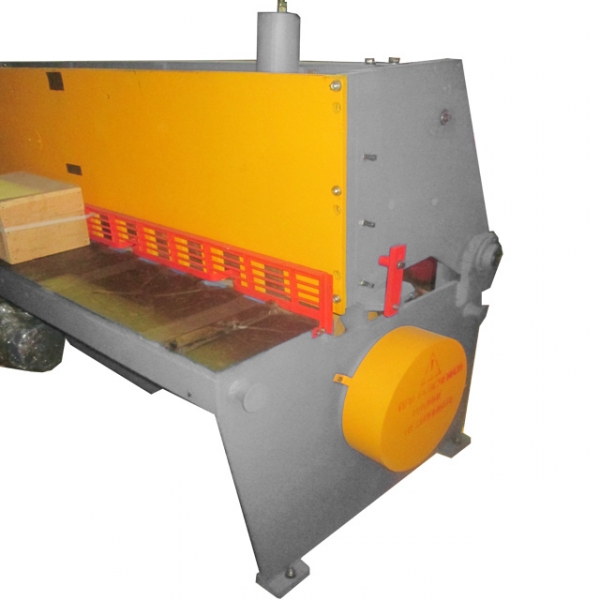

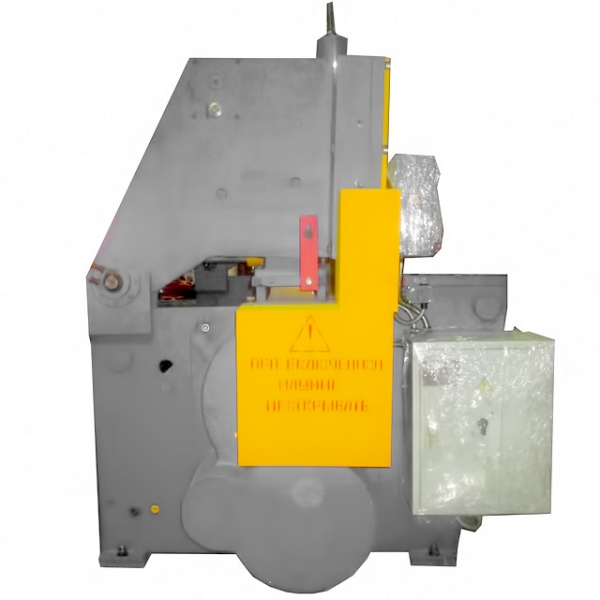

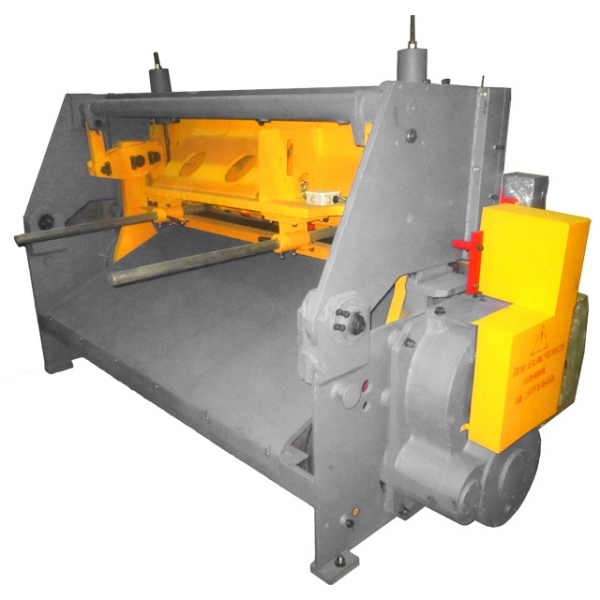

Ножницы гильотинные электромеханические НК3418А.02
Артикул: PSMK060120
Ширина/Толщина разрезаемых листов, мм 3150/6,3
Назначение оборудования
Назначение ножниц гильотинныx электромеханическиx НК3418А.02
Ножницы гильотинные электромеханические с наклонным ножом НК3418А.02 предназначены для резки листового металла с пределом прочности 500 МПа и с наибольшими размерами поперечного сечения 6,3х3150 мм.
Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.
Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности, так как обладают более высокой производительностью, чем ножницы серии "НД", за счет отсутствия подготовительного времени на переналадку механизма реза на разную толщину отрезаемого металла и механизации заднего упора.
Отличительные особенности НК3418А.02
- Ножницы модели НК3418А.02 выпускаются с автоматической установкой зазора между ножами и механизированным задним упором, что позволяет устанавливать заданный размер отрезаемых заготовок с рабочего места оператора по УЦИ, установленному на лицевой стороне ножниц.
- Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах.
- Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц.
- Ножницы модели НК3418А.02 являются ножницами нового поколения с принципиально новой конструкцией и кинематической схемой, что позволяет производить порезку листового металла европейских и мировых форматов.
По Техническому Заданию заказчика ножницы модели НК могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.
Технические характеристики НК3418А.02
| Толщина разрезаемых листов с временным сопротивлением σвр=450-500 МПа, мм | 6,3 |
|---|---|
| Ширина разрезаемых листов, мм | 3150 |
| Длина листа отрезанного с упором, мм | 500 ... 1000 |
| Частота ходов ножа, холостых на повышенной скорости, мин-1 | 60 |
| Частота ходов ножа на пониженной скорости, мин-1 | 22 |
| Угол наклона подвижного ножа | 1°30' |
| Вертикальный угол наклона подвижного ножа | 200 |
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм | 800 |
| Количество электродвигателей | 2 |
| Мощность электродвигателя главного привода, кВт | 15,0 |
| Напряжение, В | 380 |
| Освещение зоны резания | светодиодное |
| Режим работы | Одиночные и непрерывные ходы, толчковый, ручной проворот |
| Длина | 4030 |
| Ширина | 1910 |
| Высота | 1720 |
| Масса, кг | 6320 |
Описание
Ножницы гильотинные электромеханические с наклонным ножом НК3418А.02 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 6,3х3150мм.
Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.
Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности, так как обладают более высокой производительностью, чем ножницы серии "НД", за счет отсутствия подготовительного времени на переналадку механизма реза на разную толщину отрезаемого металла и механизации заднего упора.
Базовая комплектация
- НК3418А, Ножницы в сборе;
- НК3418А.03.000Пульт управления с педалью;
- НК3418А300.00.001 РЭ Механическая часть;
- НК3418А.00.001 РЭ1Электрооборудование;
- НК3418А.00.001;Технический паспорт;
- Задний упор 500мм;
- Прижим листа установлен на ножницах;
- Ножная педаль с клавишей аварийного останова.
- Светодиодная линия освещения рабочей зоны;
Дополнительные опции
- Угловая линейка 0-180;
- Передние удлинители стола;
- Боковой упор;
- Задний упор 1000мм;
- Резиновые накладки прижима;
- Рольганг неприводной;
- Рольганг приводной;
- Тележка откатная;
- Лазерный указатель реза;
- Задний упор с УЦИ.
