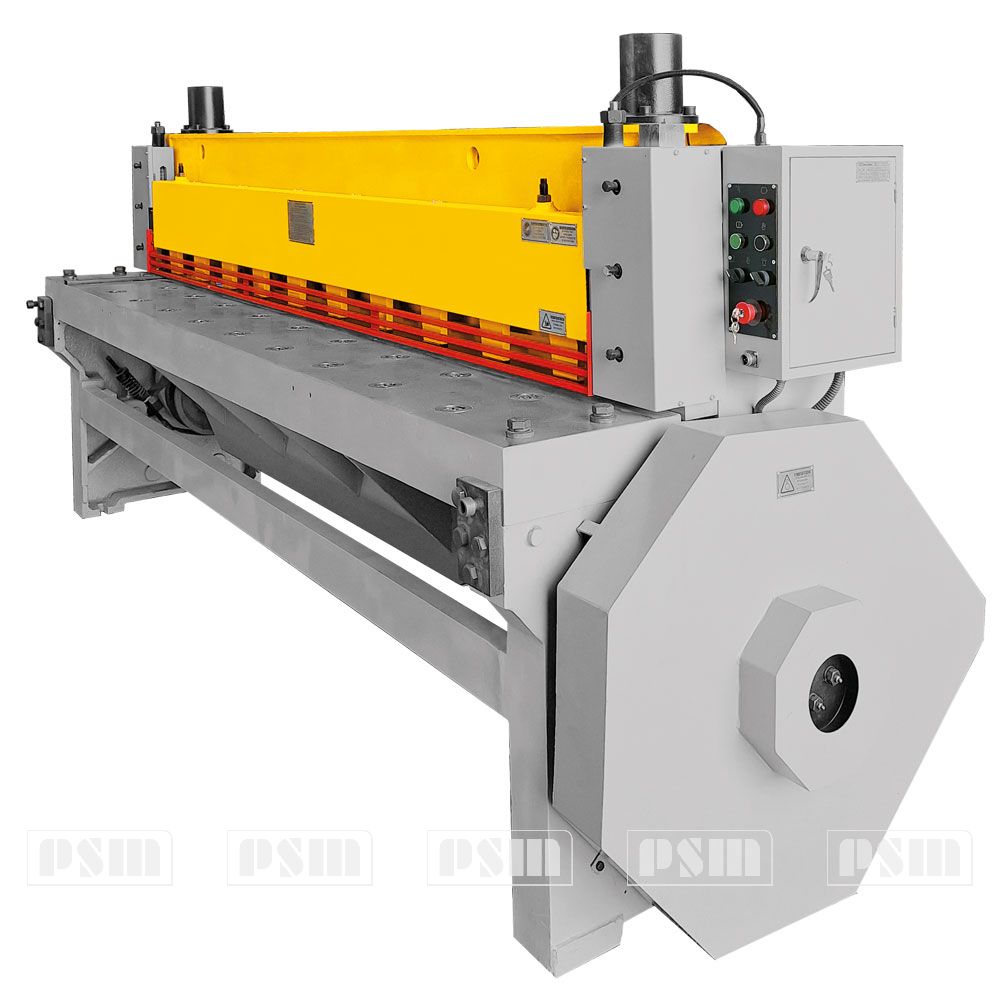

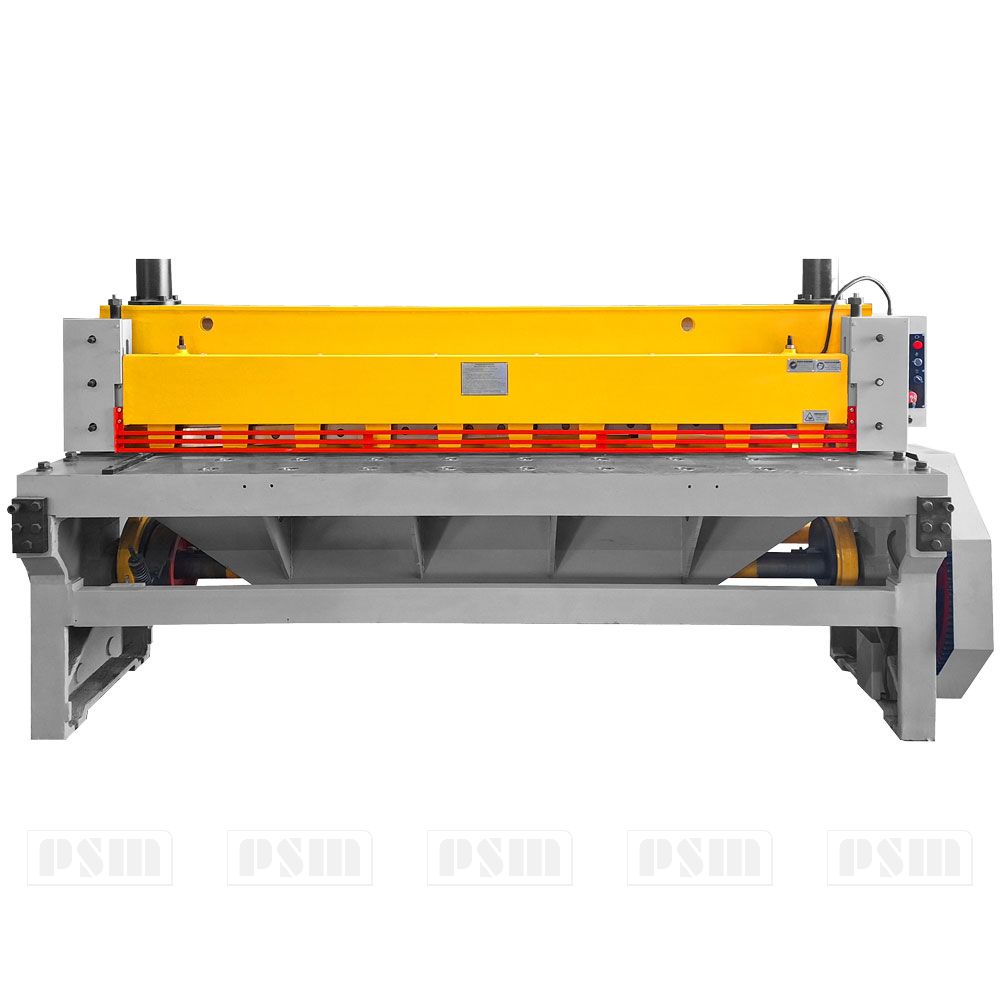

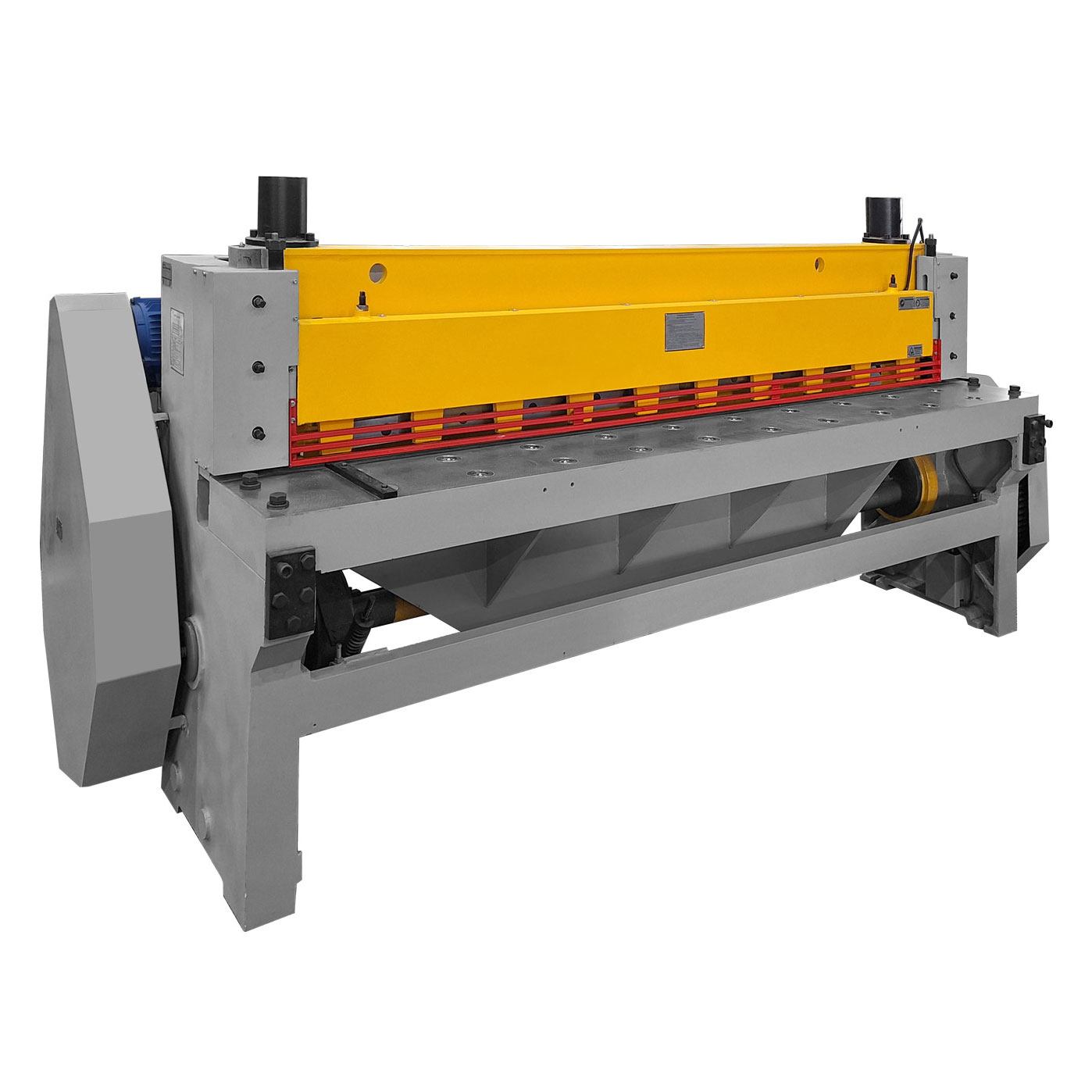

Ножницы гильотинные СТД9АЛ

УСТРОЙСТВО И РАБОТА НОЖНИЦ ГИЛЬОТИННЫХ МОДЕЛИ СТД9АЛ

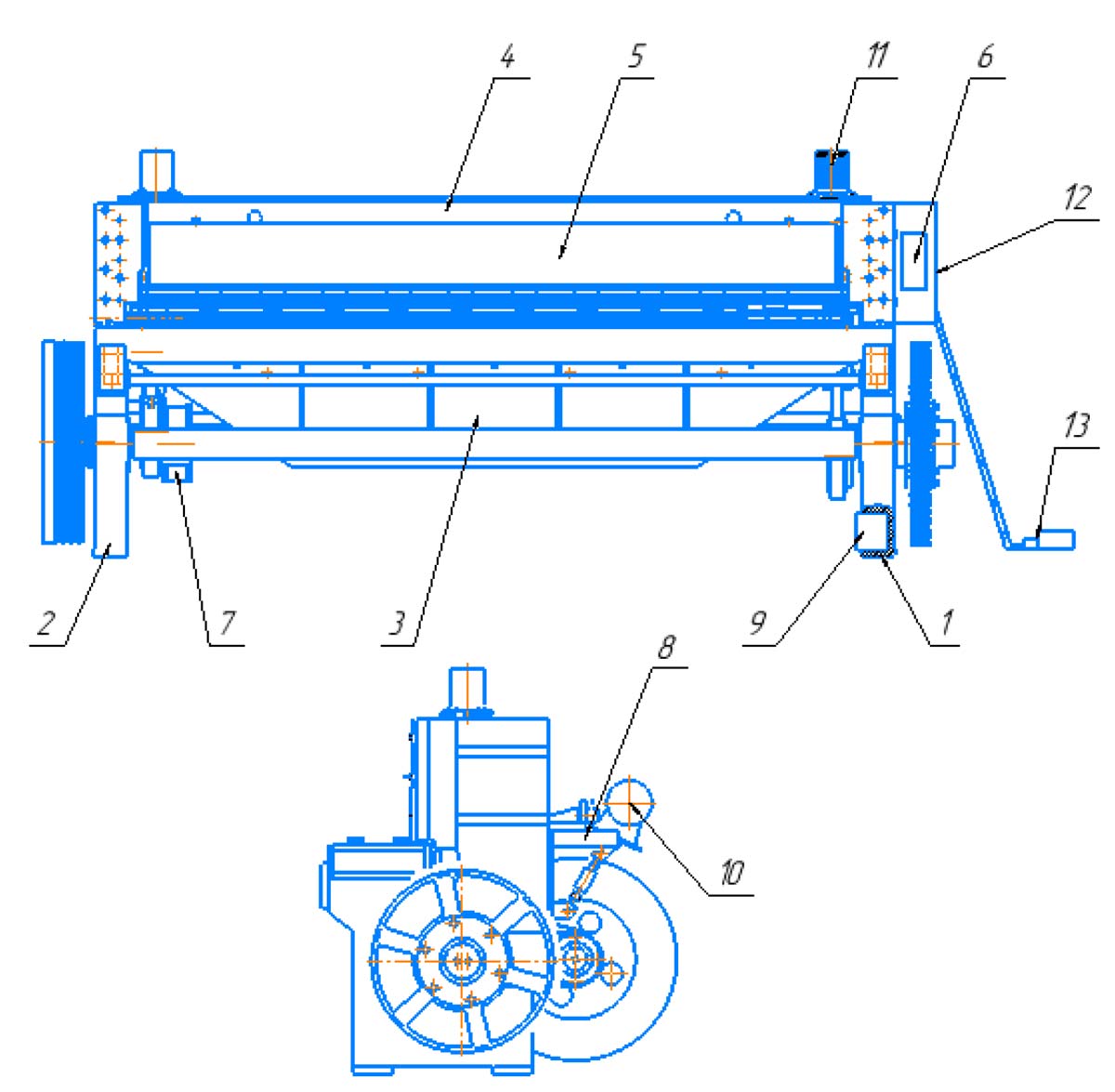

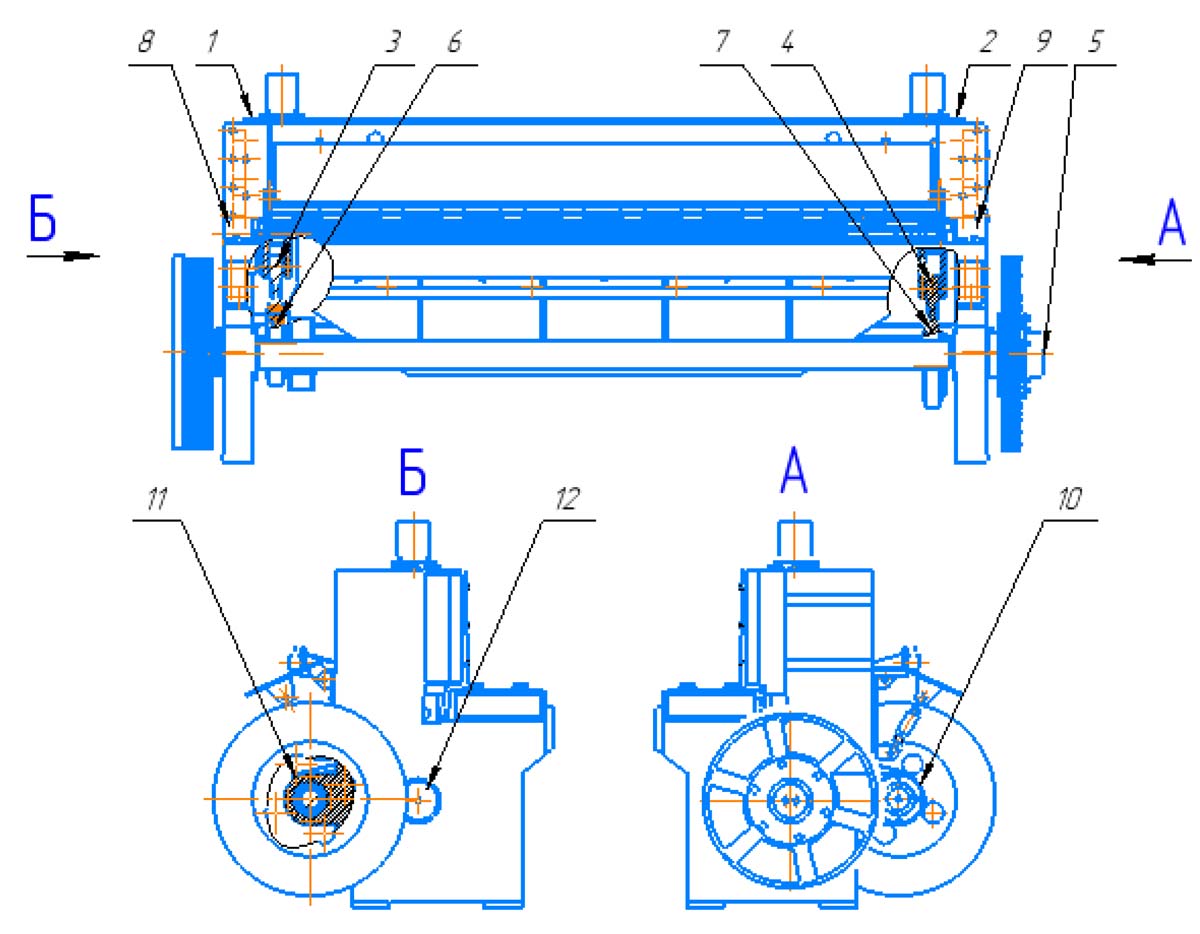

Общий вид ножниц гильотинных СТД9АЛ

1- Стойка правая, 2 - Стойка левая, 3 - Стол, 4 - Балка ножевая, 5 - Балка прижимная, 6 - Пульт, 7 - Тормоз, 8 - Упор задний, 9 - Электромагнит с механизмом включения, 10 - Электродвигатель, 11 - Уравновешиватель балки ножевой, 12 - Электрошкаф, 13 - Педаль.

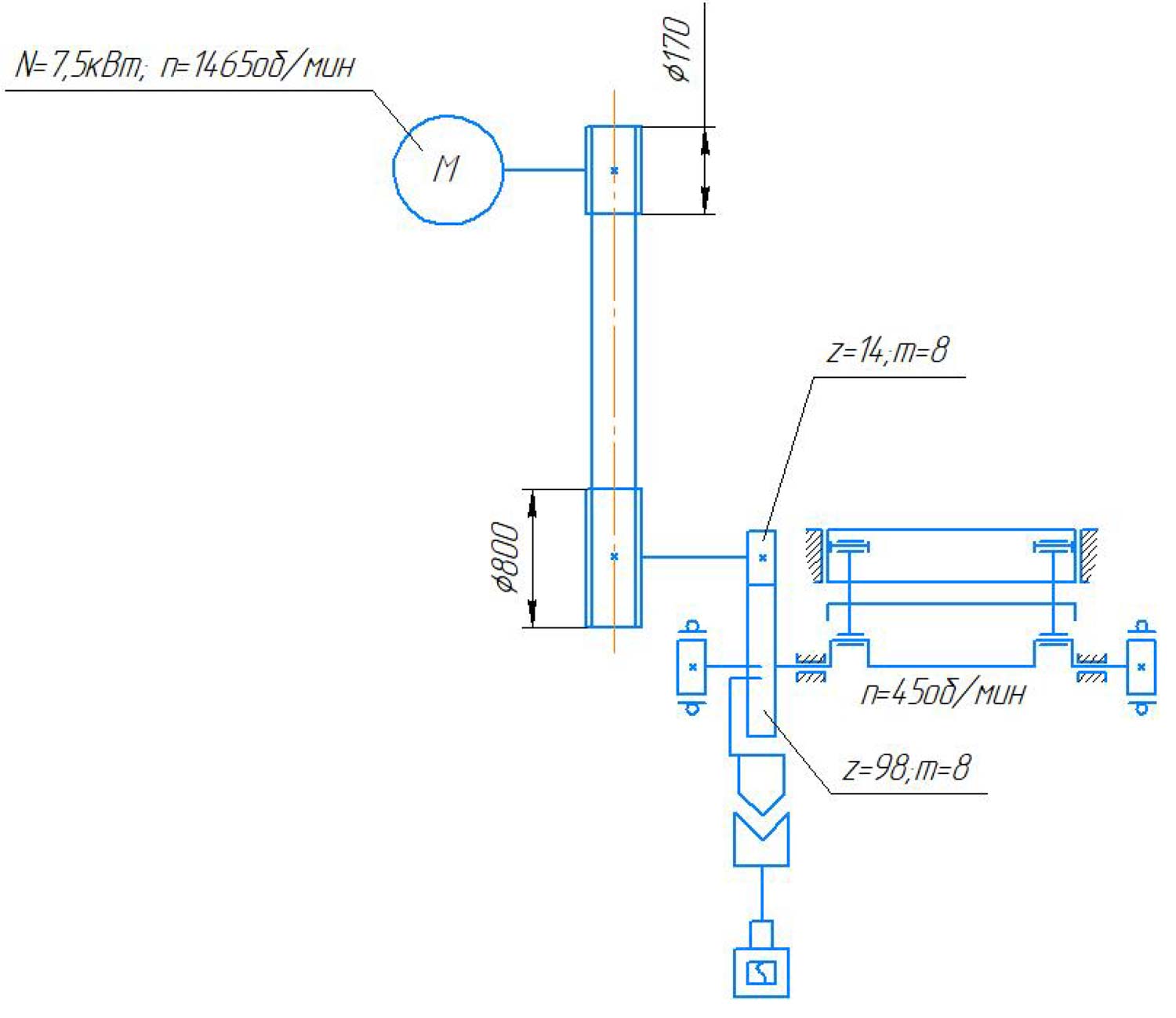

Схема кинематическая ножниц гильотинных СТД9АЛ

Привод механизма осуществляется от индивидуального электродвигателя 10 через клиноременную передачу и цилиндрический редуктор 9 на эксцентриковый вал, который расположен параллельно фронту механизма.

Муфта включения установлена в ступице зубчатого колеса, сидящего на эксцентриковом валу. Включение муфты производится электромагнитом. При включении муфты эксцентриковый вал приводится в движение от зубчатого колеса и происходит рез листового материала.

Остановка эксцентрикового вала при выключении муфты осуществляется тормозом 7.

Прижим листов механический, работает автоматически, согласован с движением ножевой балки 4.

Механизм снабжен задним упором 8. Перемещение заднего упора производится вручную, величина перемещения до 500 мм.

Смазка всех точек при помощи шприца.

Управление от переносной электрической педали.

Пульт управления и электрошкаф расположены на правой стойке ножниц.

Механизм имеет единичные и автоматические ходы.

Устройство составных частей механизма ножниц гильотинных СТД9АЛ

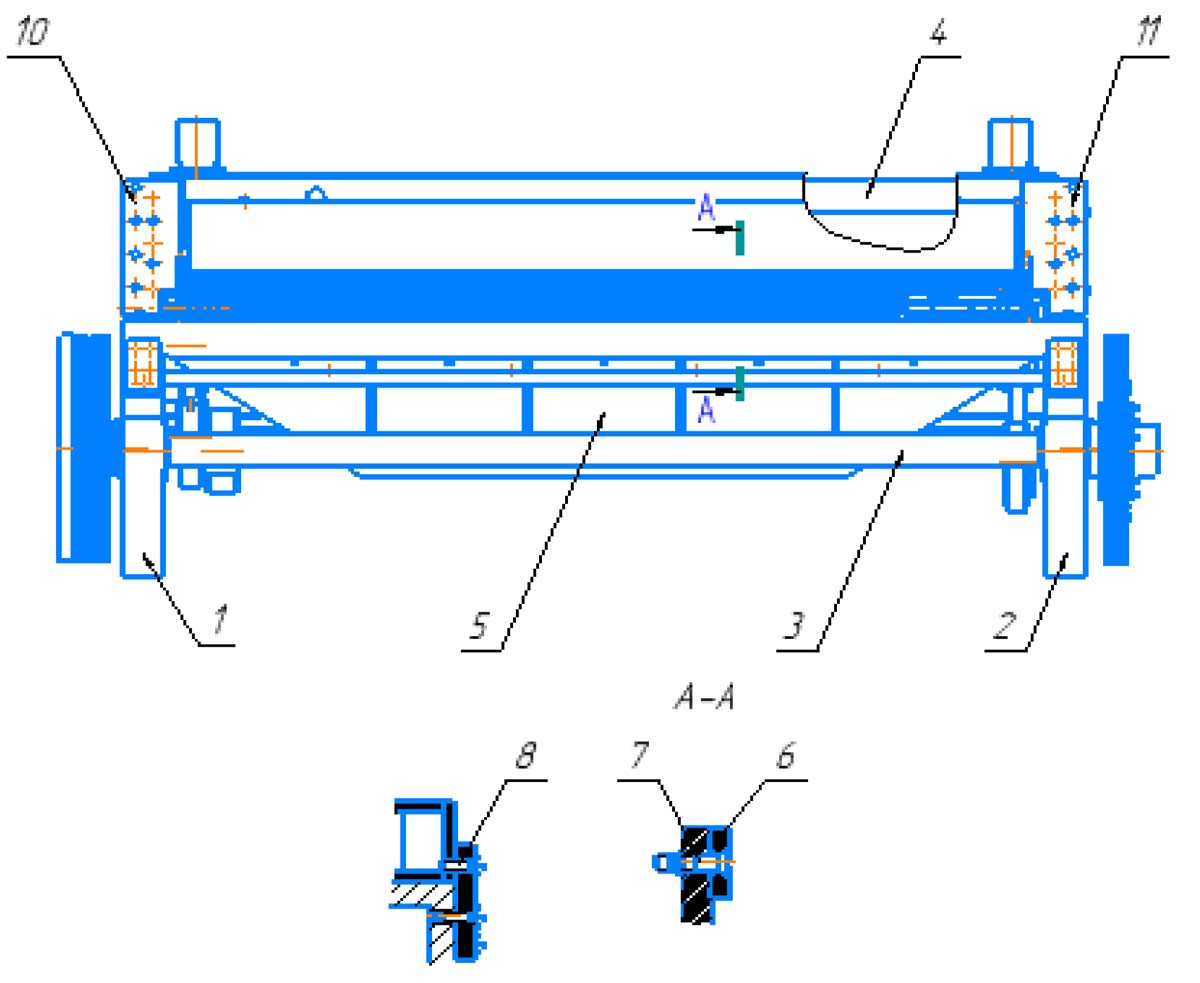

Станина ножниц сборно-сварная состоит из правой 2 и левой 1 стоек соединенных между собой двумя стяжками 3, 4 и столом 5. Стол с комплектом ножей 6, устанавливается на горизонтальных плоскостях стоек и закрепляется шестью болтами 7. Зазор между ножами стола и ножевой балки регулируется передвижением стола винтами, установленными внутри стола, при этом болты 9 и 7 должны быть отпущены, а после регулировки снова затянуты.

На вертикальных плоскостях стоек под углом 1°30' расположены бронзовые направляющие ножевой балки 10 и 11.

Снизу на стойках устанавливаются буксы, являющиеся подшипниками эксцентрикового вала. На правой стойке установлен электромагнит 9 с механизмом включения.

Установка стола и стоек ножниц гильотинных СТД9АЛ

Балка ножевая ножниц гильотинных СТД9АЛ

Ножевая балка 1 представляет собой жесткую конструкцию сварного типа, выполненную из горизонтальной и вертикальной плиты. Вертикально-поступательное движение ножевой балке сообщается эксцентриковым валом через шатуны 2. Балка ножевая движется в направляющих 3 и 4, которые крепятся болтами к стойкам. Винты 5 служат для регулировки торцового зазора направляющих ножевой балки. Ножи расположены в нижней части балки, в пазу, под углом 1°30' к плоскости стола и закреплены винтами 6.

Движение балки прижимной 7 согласовано с движением ножевой балки. Величина опережения прижима относительно ножевой балки и величина зазора между столом и прижимом регулируется винтами 8. Усилие прижима регулируется с помощью пружин 9.

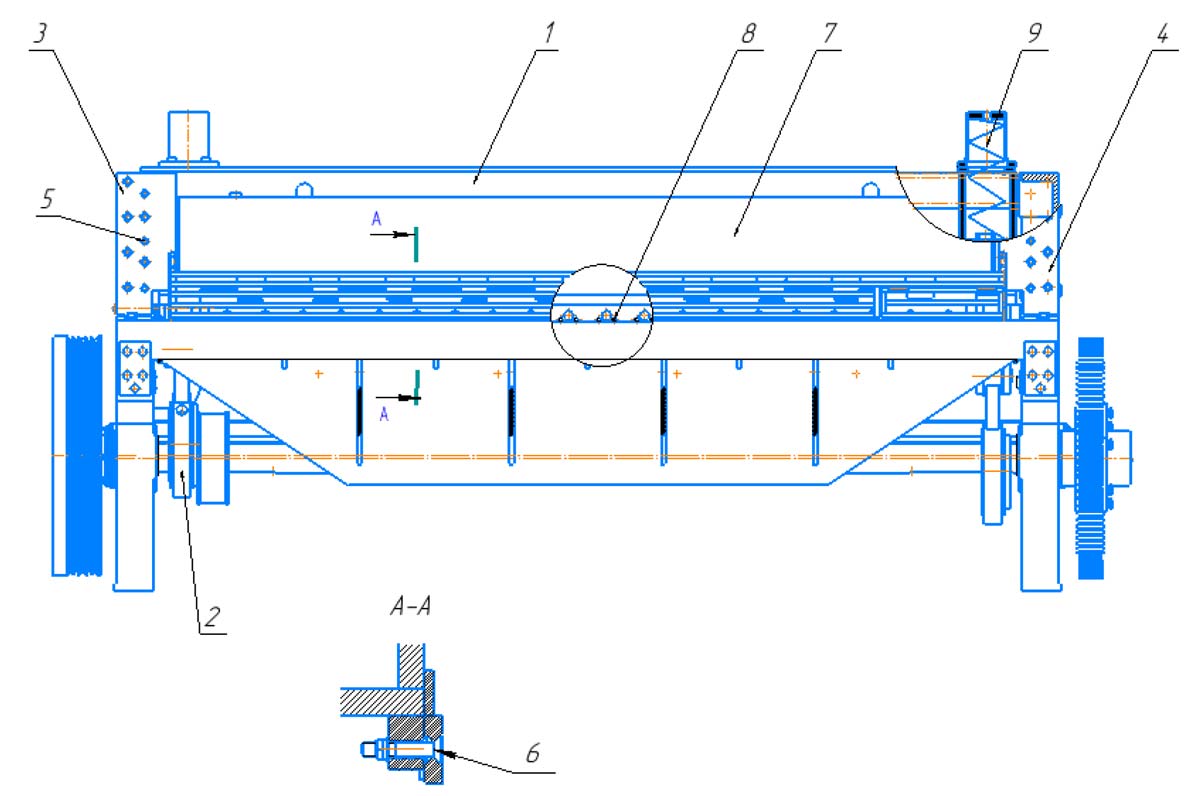

Установка балки ножевой и прижимной

Привод механизма ножниц гильотинных СТД9АЛ осуществляется от электродвигателя, установленного на шарнирной плите, через клиноременную передачу и электромагнитом с механизмом включения на эксцентриковый вал.

Вращение от маховика на эксцентриковый вал передается через зубчатые колеса. В ступице последнего колеса вмонтирована шпоночная муфта.

Для получения одиночных резов, после подачи листа нажимается педаль, включается электромагнит . Тянущий якорь электромагнита поворачивают упор и освобождается зацепляющийся с ним хвостовик с поворотной шпонкой.

Для получения повторного реза вначале нужно отпустить педаль и нажать ее снова.

Шпоночная муфта включения ножниц гильотинных СТД9АЛ

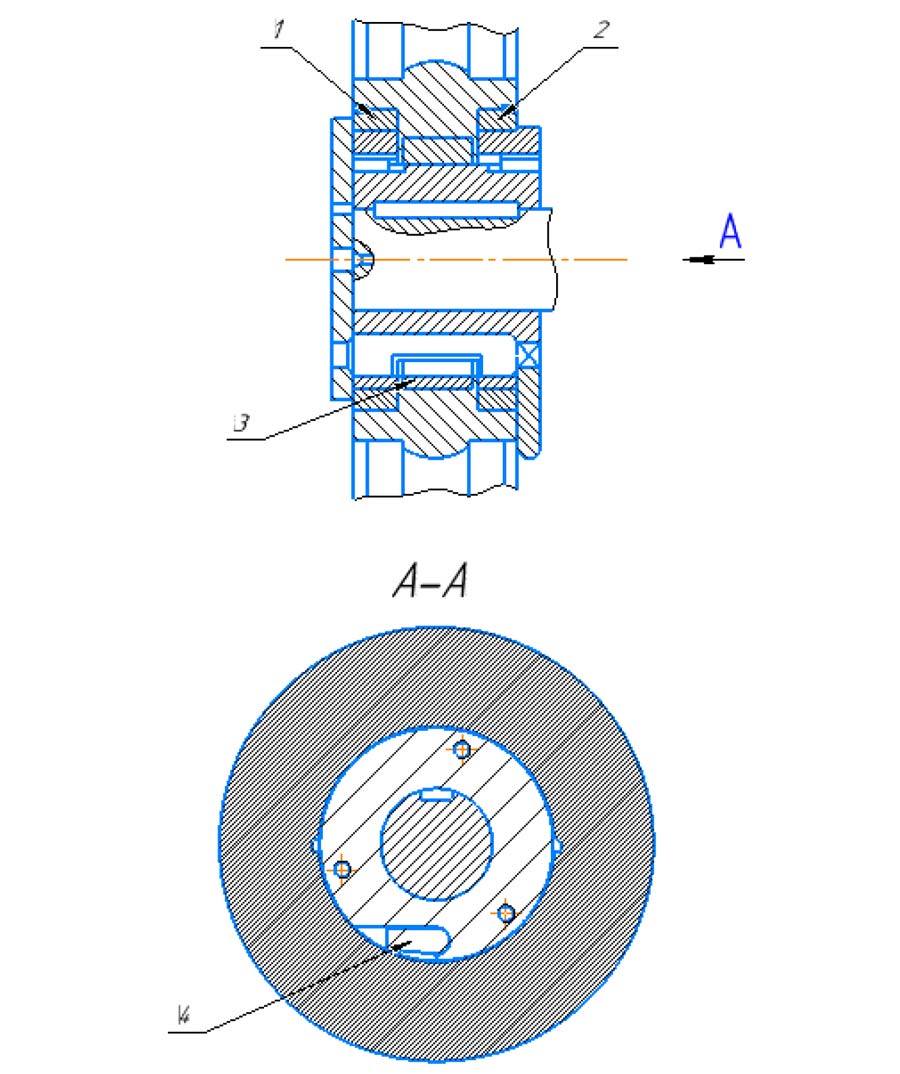

Cмонтирована в ступице зубчатого колеса, сидящего на' правом конце эксцентрикового вала. Со ступицей зубчатого колеса неподвижно связаны антифрикционные втулки 1, 2 и втулка включения 3, остальные детали соединены с валом. Поворотная шпонка 4 под воздействием пружин , поворачивается и захватывается полукруглыми пазами втулки включения 3. От поворота их удерживает хвостовик рабочей шпонки , который упирается в упор механизма управления. Включение механизма происходит при повороте упора механизма управления по команде от электропедали. Освобождая хвостовик , шпонка под действием пружин поворачивается, соединяя эти самым зубчатое колесо с эксцентриковым валом. При включении и выключении шпонки угол поворота последних ограничивается пазом ведущей втулки .

Тормоз ножниц гильотинных СТД9АЛ

На левом конце эксцентрикового вала насажен тормоз периодического действия. Периодичность торможения осуществляется за счет эксцентричного расположения шкива 1 по отношению к оси вала. Торможение происходит тогда, когда балка ножевая находится в верхнем положении, чем устраняется ее забегание под действием инерции.

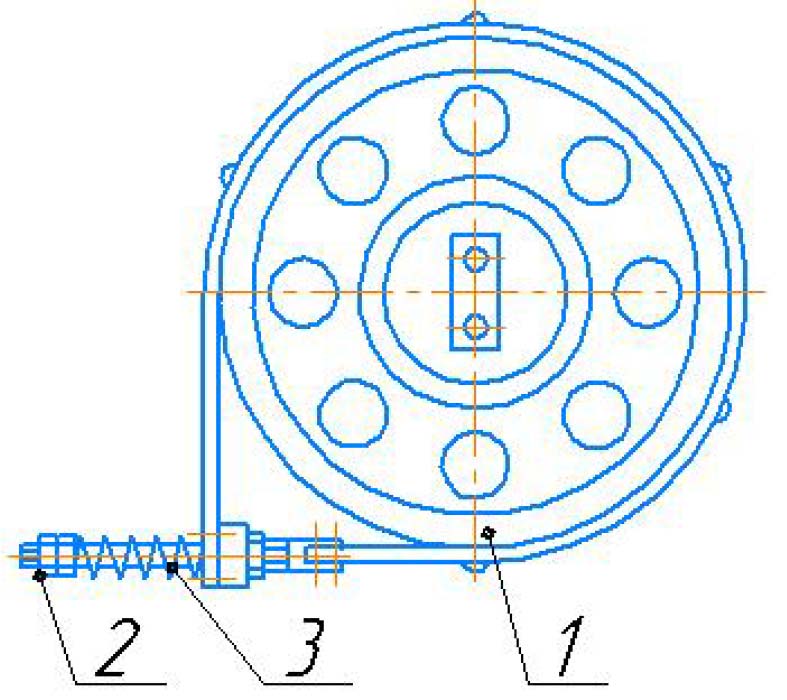

Тормоз ленточный, величина тормозного момента регулируется гайками 2, которые зажимают пружину 3.

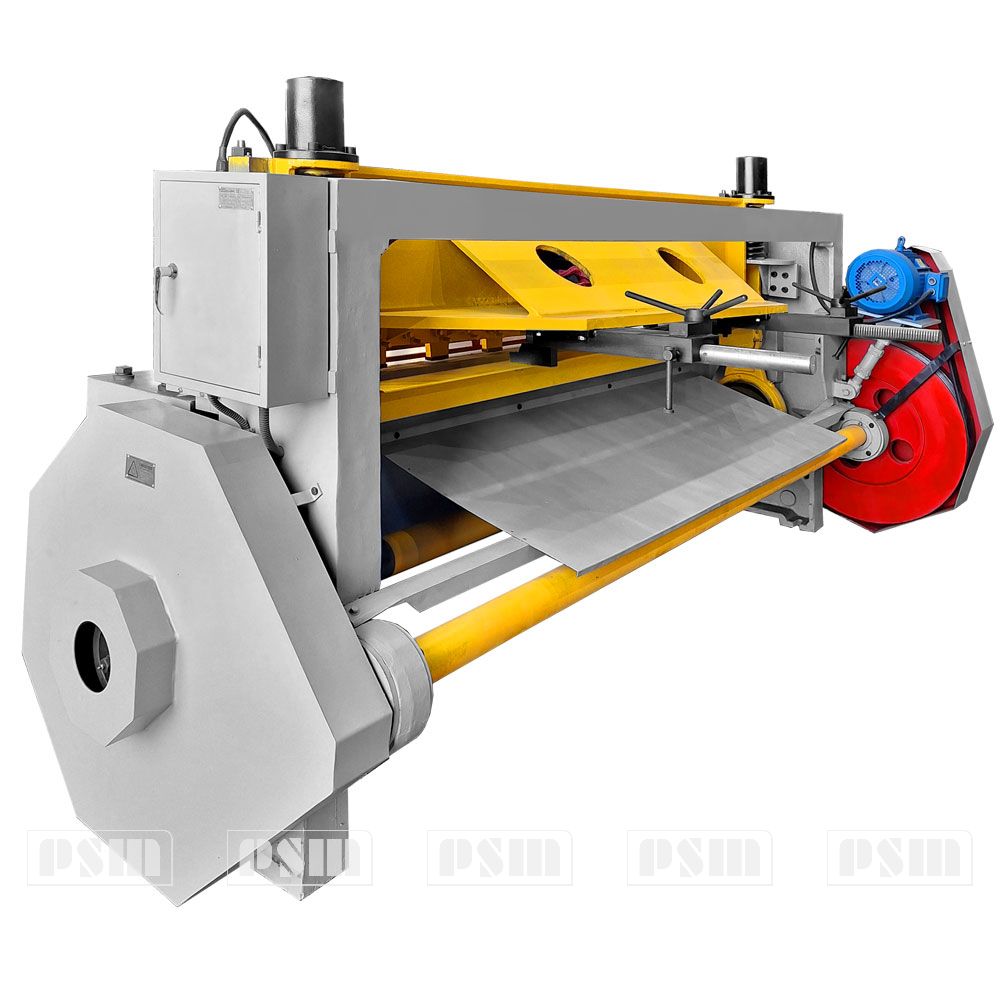

Задний упор ножниц гильотинных СТД9АЛ

Задний упор устанавливается с тыльной стороны ножевой балки и служит упором для листа при поперечной резке. Задний упор состоит из упорной линейки и двух цилиндрических валов, перемещаемых вручную. При резке полосы шириной более 500 мм задний упор снимается.

Уравновешиватель ножниц гильотинных СТД9АЛ

Для обеспечения плавной работы привода служат два пружинных уравновешивателя, которые уравновешивают ножевую балку и подвижные с ней части.

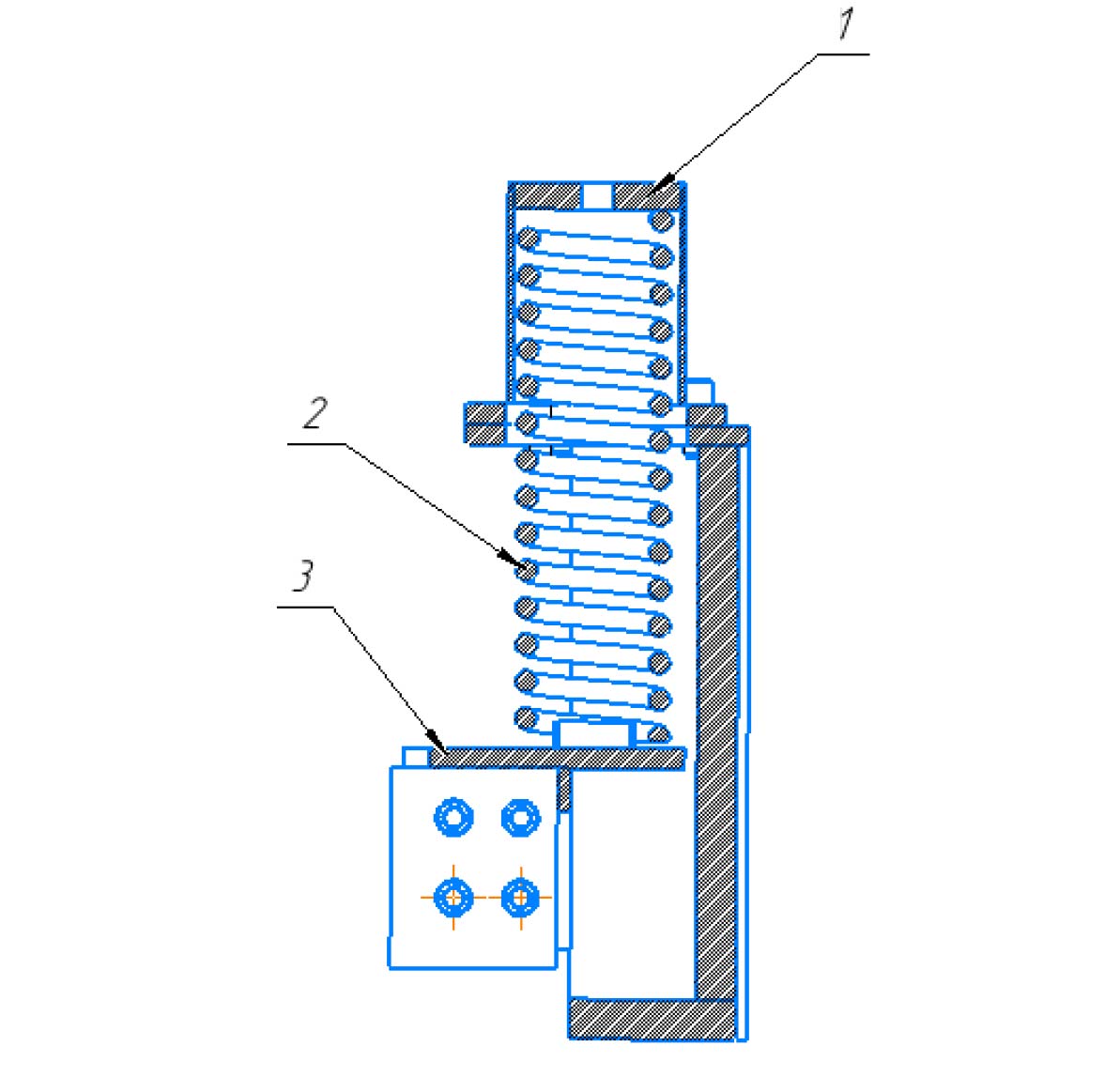

Конструкция уравновешивателя состоит из пружины 2, стакана 1, шайбой связанного с проушиной 3. Уравновешиватели установлены на промежуточную балку-стяжку станины, проушины соединены с ножевой балкой.

При разборке уравновешивателей необходимо соблюдать осторожность, т.к. освободившиеся заневоленные пружины могут нанести травму обслуживающему персоналу.

СМАЗКА НОЖНИЦ НОЖНИЦ ГИЛЬОТИННЫХ СТД9АЛ

Смазка ножниц комбинированная. Перед пуском механизма необходимо наполнить маслом корпус цилиндрического редуктора, все места закладки и прошприцевать все масленки согласно схеме смазки и карты смазки. Уровень масла в редукторе контролируется через отверстие, вывернув пробку 10. При наличии масла в корпусе ниже предельного уровня работа механизма не допускается. Емкость редуктора - 16 л.

Увеличение температуры масла в редукторе допускается до +60°С. Слив масла из корпуса редуктора и чистка его должны производиться один раз в месяц.

Необходимо периодически проверять состояние масленок и маслопроводящих отверстий. Не реже одного раза в три месяца смазочные отверстия следует промывать чистым керосином.

Схема смазки ножниц гильотинных СТД9АЛ

М – смазка от шприца или закладка вручную

Р – масляная ванна редуктора

С – слив

ПОРЯДОК УСТАНОВКИ НОЖНИЦ ГИЛЬОТИННЫХ СТД9АЛ

Транспортирование и распаковка ножниц гильотинных СТД9АЛ

Механизм поставляется заказчику в собранном виде в частичной упаковке.

Транспортирование ножниц следует производить согласно схеме транспортирования ножниц в распакованном и упакованном виде.

При распаковке ножниц нужно следить за тем, чтобы не повредить деталей самих ножниц распаковочным инструментом.

При транспортировании распакованных ножниц к месту установки, необходимо следить за тем, чтобы канатом не помять и не поломать кожухи, крышку и другие детали. Во избежание порчи деталей необходимо в соответствующих местах установить под канат подкладки.

Расконсервация ножниц гильотинных СТД9АЛ

Антикоррозийные покрытия, нанесенные перед упаковкой ножниц, следует удалить одним из указанных растворителей: бензин, уайт-спирит, керосин. Антикоррозийные покрытия сначала удаляют деревянной лопаточкой, а оставшаяся смазка с наружных поверхностей удаляется чистыми хлопчатобумажными салфетками, смоченными в одном из вышеуказанных растворителей. После расконсервации все неокрашенные поверхности во избежание коррозии равномерно покрыть слоем масла «Индустриальное-30» ГОСТ 20799-88.

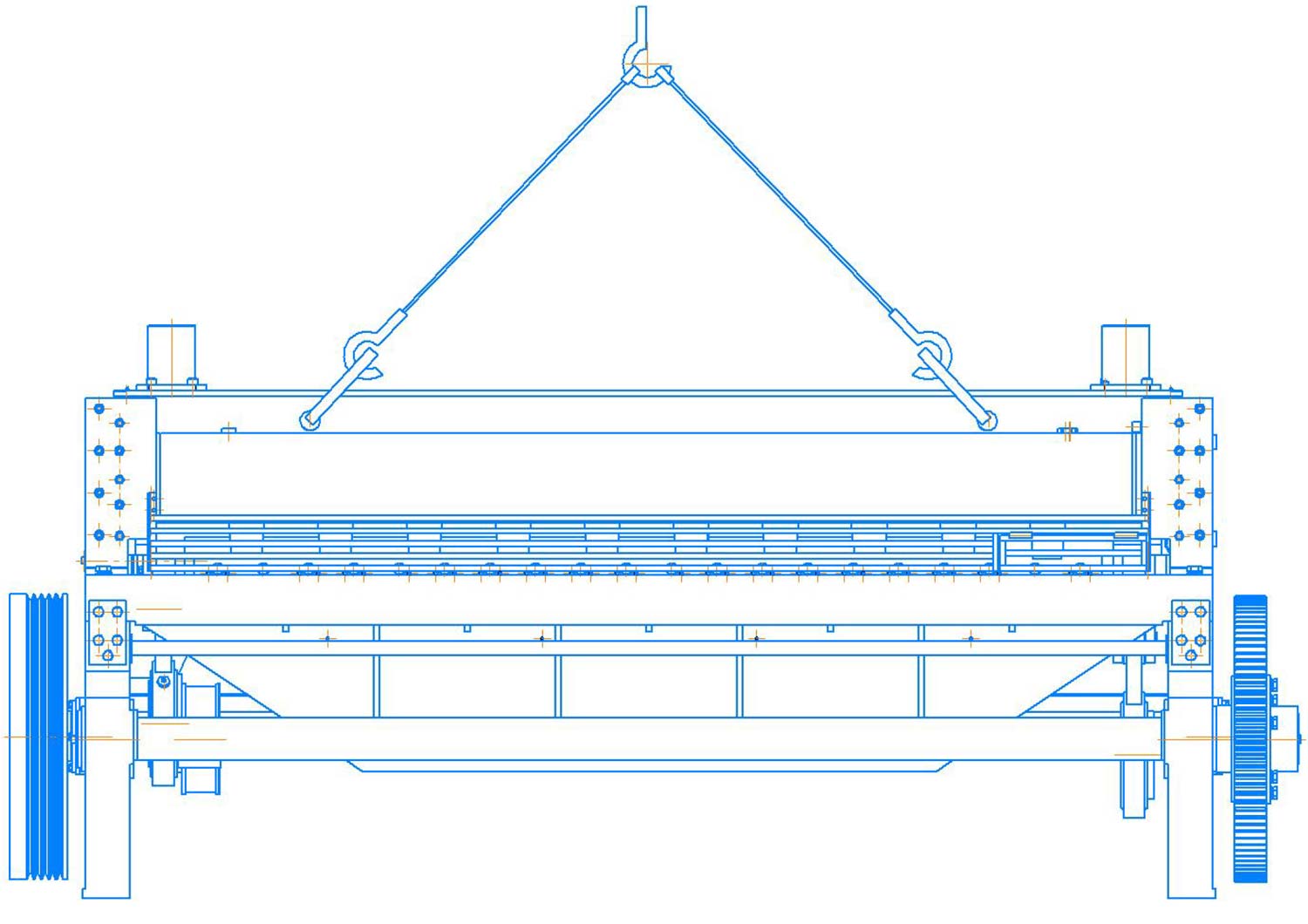

Схема строповки ножниц гильотинных СТД9АЛ

Монтаж ножниц гильотинных СТД9АЛ

Ножницы с наклонным ножом устанавливаются на фундаменте с бетонной площадкой и заделанными в него фундаментными болтами. Расположение фундаментных болтов и их размер. Фундаментные болты и другие крепежные детали в комплект поставки не входят.

При установке должны быть выдержаны расстояния до расположенного рядом оборудования и стен, согласно существующим нормам. Горизонтальность установки ножниц на фундаменте выдерживается с помощью клиньев и проверяется уровнем, установленным на столе. Точность горизонтальной установки в поперечном и горизонтальном направлении должна быть не более 0,15мм на длине 1000мм.

При эксплуатации горизонтальность проверяется не реже одного раза в месяц.

При установке механизм для резки листа должен быть надежно заземлен.

ПОРЯДОК РАБОТЫ НОЖНИЦ ГИЛЬОТИННЫХ СТД9АЛ

Регулирование зазора между ножами ножниц гильотинных СТД9АЛ

При работе на ножницах для получения качественных заготовок, преждевременного притупления ножей и попадания ножа на нож необходимо установить зазор между ножами в зависимости от толщины разрезаемого листа:

Для регулирования зазора между ножами нужно:

• при отключении электродвигателя и вводного автомата проворачивать маховик вручную в направлении стрелки и опустить ножевую балку вниз до перекрытия ножей;
• отпустить 6 болтов 7 и два болта 5, крепящих стол к стойкам;
• при помощи регулировочных болтов 8 установить требуемый зазор между ножами и туго затянуть крепежные болты;
• после затяжки снова проверить щупом зазор между ножами по краям и в середине.

ВНИМАНИЕ! Не допускается резка листов максимальной толщины и ширины из стали с пределом прочности больше 50 кг/мм².В случае резки листа, предел прочности которого выше 50 кг/мм², максимально допустимая толщина его определяется по формуле:

где К = 42,43

S_x- допустимая толщина стального листа с пределом прочности больше 50 кг/мм²;

σ_в - предел прочности стального листа.

Не допускается резка затупленными ножами. При этом следует помнить, что точность и качество резки на механизме зависит от заточки ножей.

Ножи выполнены с четырьмя режущими кромками, поэтому при затуплении режущих кромок ножи периодически переворачиваются до использования всех четырех кромок.

СЛЕДИТЕ ЗА ЗАТЯЖКОЙ БОЛТОВ, КРЕПЯЩИХ НОЖИ!

При смене и установке ножей необходимо:

• снять ограждение и поднять прижимную балку
• отвернуть болты, крепящие нижние ножи к столу и снять ножи;
• отвернуть болты, крепящие верхние ножи к балке и снять ножи;
• снятые ножи протереть, каждый комплект должен укладываться отдельно, протереть опорные поверхности в столе и ножевой балке и в зависимости от характера износа, ножи переворачиваются на другую режущую кромку или перетачиваются;
• повернуть каждый нож другой режущей кромкой и установить сначала на ножевой балке, установка и крепление начинается с левого ножа;
• установить в той же последовательности ножи на столе, причем их верхняя грань подгоняется заподлицо с поверхностью стола сменной прокладкой;
• после установки следует установить необходимый зазор между ножами как указано выше.

Регулирование прижима ножевой балки ножниц гильотинных СТД9АЛ

Усилие прижима создается пружинами 10 и регулируется винтами. Винтом 9 регулируется величина зазора между столом и ножевой балкой.

Регулирование зазора направляющих ножевой балки ножниц гильотинных СТД9АЛ

Регулирование зазора в торцовых направляющих ножевой балки производится периодической подтяжкой винтов 5. При большом износе текстолитовых направляющих ножевой балки, возникает опасность набегания ножей друг на друга. Поэтому зазоры в направляющих следует постоянно контролировать - они должны быть в пределах 0,12 - 0,25 мм. Если зазор больше указанного размера, текстолитовые направляющие подлежат замене.

Регулирование усилия пружин предохранительной муфты

В процессе эксплуатации механизма необходима регулировка предохранительной фрикционной муфты. Регулирование муфты осуществляется за счет сжатия пружин . Муфта считается отрегулированной, если резка листа 6,3 мм происходит, а на листе толщиной 8 мм муфта буксует.

Регулирование тормоза ножниц гильотинных СТД9АЛ

Натяжение ремней клиноременной передачи производится регулировочными гайками и шарнирным винтом, установленным на столе.

Подготовка к работе ножниц гильотинных СТД9АЛ

Пуск (опробование) и обкатка. После окончания монтажа и установки ножниц на фундаменте следует проверить надежность крепления всех разъемных соединений, проверить наличие масла в корпусе зубчатого редуктора и смазки всех точек механизма согласно схеме смазки. Перед первоначальным включением электродвигателя нужно проверить все ли движущие части ножниц ходят свободно. Для этого нужно маховик провернуть вручную в направлении стрелки до тех пор, пока эксцентриковый вал не повернется на 360°. Перед пуском электродвигателя необходимо включить вводной автомат, установленный на стойке пульта, установить на пульте управления переключатели согласно режиму «Одиночный ход». Нажатием кнопки «Пуск» включают электродвигатель и после разгона маховика до полных оборотов можно произвести холостой ход ножа посредством кнопки или педали. Направление вращения маховика должно совпадать с направлением стрелки на маховике и ограждении. Если при первом ходе не встретится никаких неисправностей в работе ножниц, то таким образом совершается 4-5 ходов. После этого ножницы проверяются обкаткой вхолостую и под нагрузкой. Проверяется взаимодействие всех узлов и деталей ножниц.

Особое внимание следует уделить работе муфты включения, тормоза и ножевой балки с прижимом. После первого периода работы ножниц в течение 3-4 минут и последующей работы в течение 30-40 минут, ножницы остановить и внимательно осмотреть все детали и узлы. При осмотре проверяется отсутствие интенсивного нагрева букс эксцентрикового вала, масла в редукторе, перегрева электродвигателя. Производится подтягивание резьбовых соединений. До устранения обнаруженных неисправностей ножницы в работу не включать. После полной отладки и регулирования ножниц для резки листа на холостом ходу, можно приступать к их испытанию под нагрузкой.

Перед резкой листа заданной толщины устанавливается оптимальный зазор между верхним и нижним ножом, как указано в разделе «Регулирование». В зависимости от формы раскроя настраивается задний упор.

Правила эксплуатации ножниц гильотинных СТД9АЛ

Оборудование должно эксплуатироваться в режиме односменной работы (не более 8 рабочих часов в сутки). Несоблюдение данного правила эксплуатации является причиной преждевременного износа и выхода оборудования из строя.

ХАРАКТЕНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ НОЖНИЦ ГИЛЬОТИННЫХ СТД9АЛ

Перечень наиболее часто встречающихся неисправностей приведен в таблице.

ЭЛЕКТРООБОРУДОВАНИЕ НОЖНИЦ ГИЛЬОТИННЫХ СТД9АЛ

Род тока – переменный, 3-х фазный.

Напряжение – 380; 50Гц.

Электродвигатель главного привода 11 кВт 960 об/мин.

Схема предназначена для управления машиной с жесткой муфтой, для четкого включения и отключения движущегося ползуна с инструментом. Включение муфты производится электромагнитом.

Полное отключение схемы осуществляется вводным автоматическим выключателем.

Управление машиной осуществляется педалью, с пульта управления, на котором расположены кнопки управления.

Сигнализация принята электрическая световая, обозначение режимов и органов управления-симвалическое.

• одиночный ход.

Машиной можно управлять:

• кнопками и педалью.

В настоящем руководстве изложены сведения о работе электрооборудования гильотины

Электрооборудование гильотины состоит из силовой цепи, цепи управления, цепи сигнализации и освещения.

В электросхеме гильотины применены величины напряжений переменного тока:

• силовая цепь – 50 Гц, 380В
• цепь управления – 50 Гц, 380 В
• питания электромагнита – 50 Гц, 380 В
• цепь сигнализации 50 Гц, 380В
• освещения 50 Гц, 24В

Электроаппаратура управления и защиты размещены в закрытом на замок шкафе.

Органы управления электродвигателя кнопки «ПУСК-СТОП» расположены на пульте управления. Управление рабочими ходами осуществляется от педали и кнопки «ручной рез».

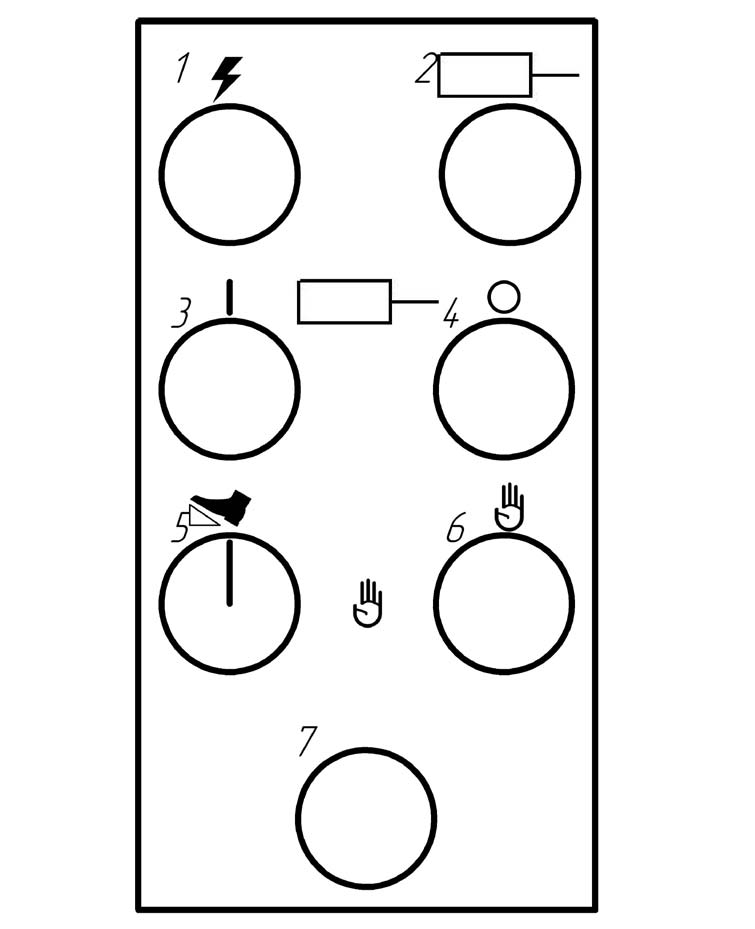

Пульт управления ножниц гильотинных СТД9АЛ

1. Сеть
2. Питание главного двигателя
3. Кнопка «Пуск главный двигатель»
4. Кнопка «Стоп Главный двигатель»
5. Переключатель «Рука-педаль»
6. Ручное управление
7. Ключ Марка

Первоначальный пуск ножниц гильотинных СТД9АЛ

При первоначальном пуске гильотины необходимо прежде всего проверить надежность заземления и качество монтажа электрооборудования внешним осмотром.

С помощью вводного автомата QF1 подключить гильотину к цеховой сети.

Проверить действие блокирующих и сигнализирующих устройств шкафа.

Местное освещение включается автоматическим выключателем QF4

При помощи кнопок «ПУСК-СТОП» кратковременным нажатием проверить правильность направления вращения электродвигателя.

При неправильном вращении поменять местами провода, питающие электродвигатель, на клеммнике в шкафу.

Управление рабочими ходами осуществляется от педали и кнопки «ручной рез»

Описание работы электросхемы ножниц гильотинных СТД9АЛ

Включите автоматические выключатели QF1, QF2, QF3. Закрыть дверки электрошкафа, вставьте ключ марку, на шкафу управления загорится лампа HL1 (красного цвета) светового сигнала «Сеть».

Поставить переключатель SA1 в положение «педаль». Нажать на кнопку «ПУСК» SB3, расположенную на пульту, замкнуться контакты в точке «1-7» включится магнитый пускатель КМ1, который подает питание на двигатель М1.

Отключение электродвигателя М1 производится нажатием кнопки «СТОП» SB2, разомкнуться контакты а точке «0-1» магнитный пускатель КМ1 отключится своими силовыми контактами отключит электродвигатель М1.

После запуска электродвигателя М1 для осуществления хода ножевой балки «ползуна» необходимо нажать педаль, расположенная в ней кнопка SB4 замкнет контакты в точках «5-6», пройдя «6-9» включатся последовательно магнитный пускатель КМ2. Магнитый пускатель КМ2 своими контактами подаст в точках А4 и С4 питание на электромагнит YA1, произойдет ход ножевой балки «ползуна» вниз.

Переключатель SA1 в положение «ручной рез» нажать кнопку SB5.

При нажатии кнопки SB5 замыкаются контакты «4-6» и подключает к КМ2. Силовыми контактами КМ2 подключают электромагнит У1 происходит ход ножевой балки «ползуна» вниз. Для повторного включения ползуна необходимо снова нажать педаль или SB5 «ручной рез».

Сигнализация и местное освещение ножниц гильотинных СТД9АЛ

Полное снятие напряжения от всей аппаратуры достигается путем отключения автоматического выключателя QF1.

Электросхема предусматривает сигнализацию о наличии напряжения в схеме управления. При подаче напряжения загорается на щите управления лампа красного цвета HL1.

При включении двигателя главного привода на щите управления загорается лампа HL2 зеленого цвета. Двигатель включен.

Для освещения линии реза предусмотрен светодиодный светильник EL1

Защита

Защита электрооборудования ножниц от токов короткого замыкания осуществляется автоматическим выключателем QF1 и автоматическими выключателями QF2-QF3.

Тепловая защита двигателя главного привода осуществляется тепловым реле РТ1, встроенным в магнитные пускатели КМ1
