НГ3320.25 Ножницы гидравлические гильотинные
ПромСтройМаш является непосредственным производителем НГ3320.25 Мы производим и продаём Ножницы гидравлические гильотинные НГ3320.25 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. НГ3320.25 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить НГ3320.25 вы можете непосредственно у нас или у наших дилеров.Толщина листа до 10мм;
Длина реза 2500
  • ​​Ножницы гидравлические гильотинные НГ3320.25 предназначены для резки листового металла. Процесс резки гильотинными ножницами является наиболее производительным процессом по сравнению с другими разделительными операциями резкой газом, пильными полотнами или дисками, при условии прямолинейной резки или под углами при помощи боковых упоров.
  • Гидравлический привод ножниц НГ3320.25 и ножи изготовленные из специальных сталей и прошедшие термообработку обеспечивают ровный качественный рез. Современный дизайн оборудования, удобство в работе, низкий шум и вибрация, позволяет использовать ножницы во многих производствах в России с высокими требованиями к надежности оборудования но и к особым требованиям к помещениям и условиям работы. Предлагаемый перечень ножниц НГ3320.25 позволяет выбрать станок с широким спектром производственных характеристик, в комплектации ножниц можно приобрести и использовать различные виды опций для потребностей различных типов производств.
  • Гидравлические ножницы это новая продукция для Машиностроительного Предприятия ПромСтройМаш, впервые используется опыт изготовления ножниц из импортных комплектующих с последующей сборкой на производственных площадях завода.
  • Самым существенным преимуществом при покупке ножниц НГ3320.25 у нас, является прежде всего покупка оборудования собранного в России, персоналом с опытом работы более 15 лет, имеющим хорошую компетенцию в области кузнечно-прессового оборудования. На ножницы выдается расширенная гарантия 18 месяцев, заводской сервис и заводские условия сборки позволяют предлагать нашим клиентам отличное и конкурентное по цене оборудование.

По Техническому Заданию заказчика ножницы модели НГ3320.25 могут изготавливаться с шириной стола до 6000 мм, толщиной резки до 30 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Технические характеристики НГ3320.25

Толщина листа, мм 10
Длина реза, мм 2500
Длина ножа, мм2600
Частота ходов ножа, мин 8-12
Угол наклона подвижного ножа, град.30' -2°
Наибольший ход заднего упора, мм800
Мощность, кВт 18,5

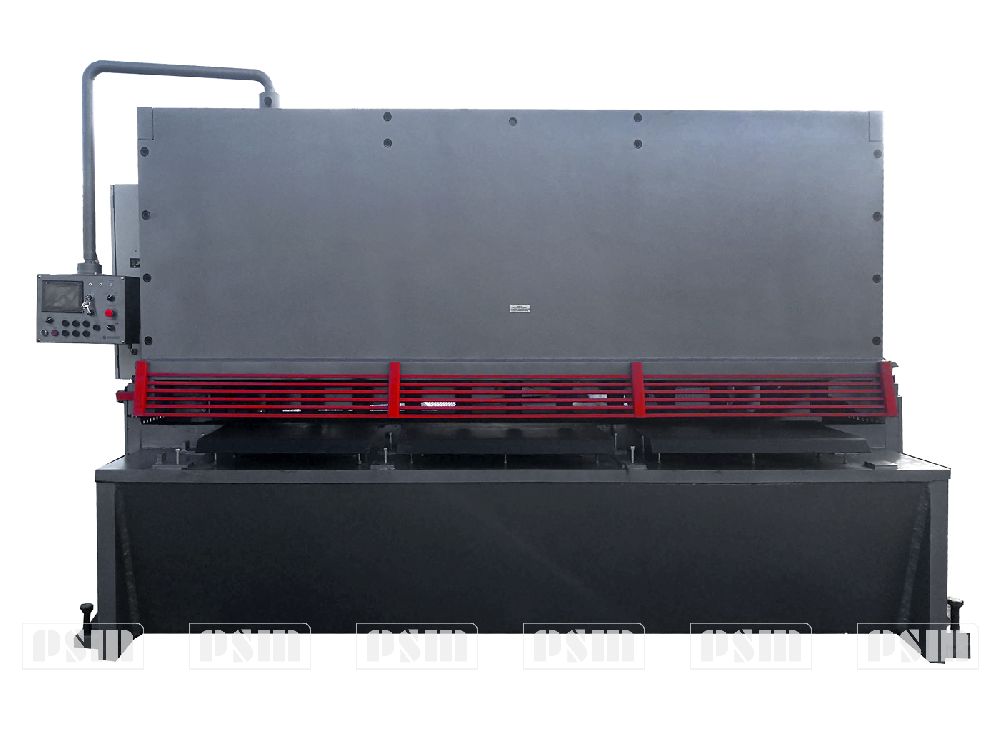

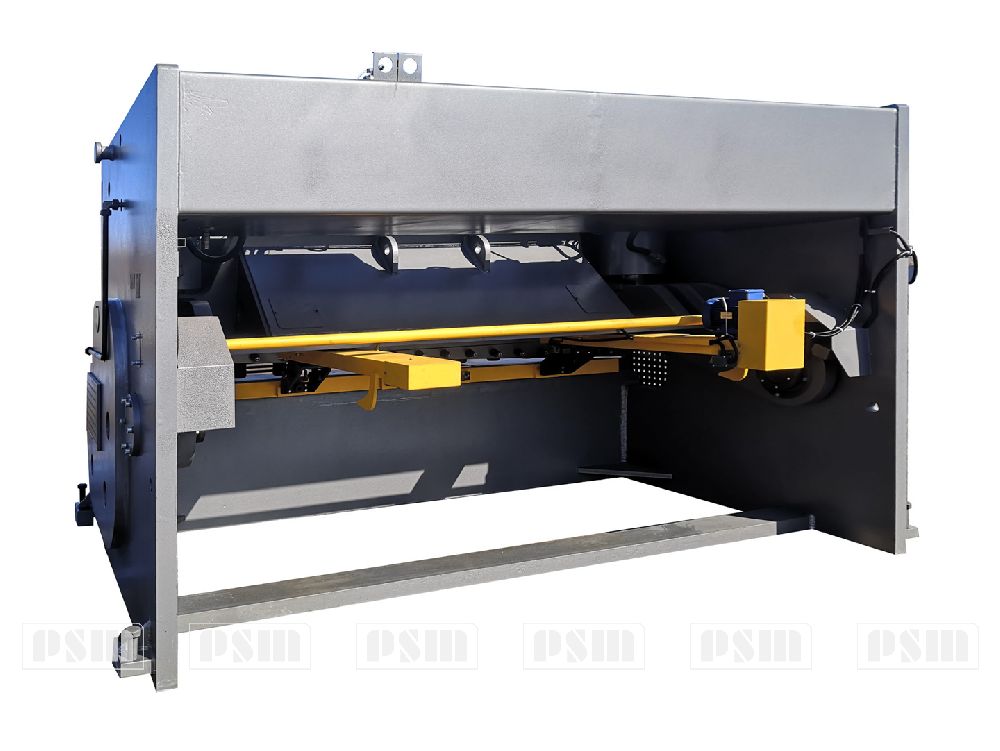

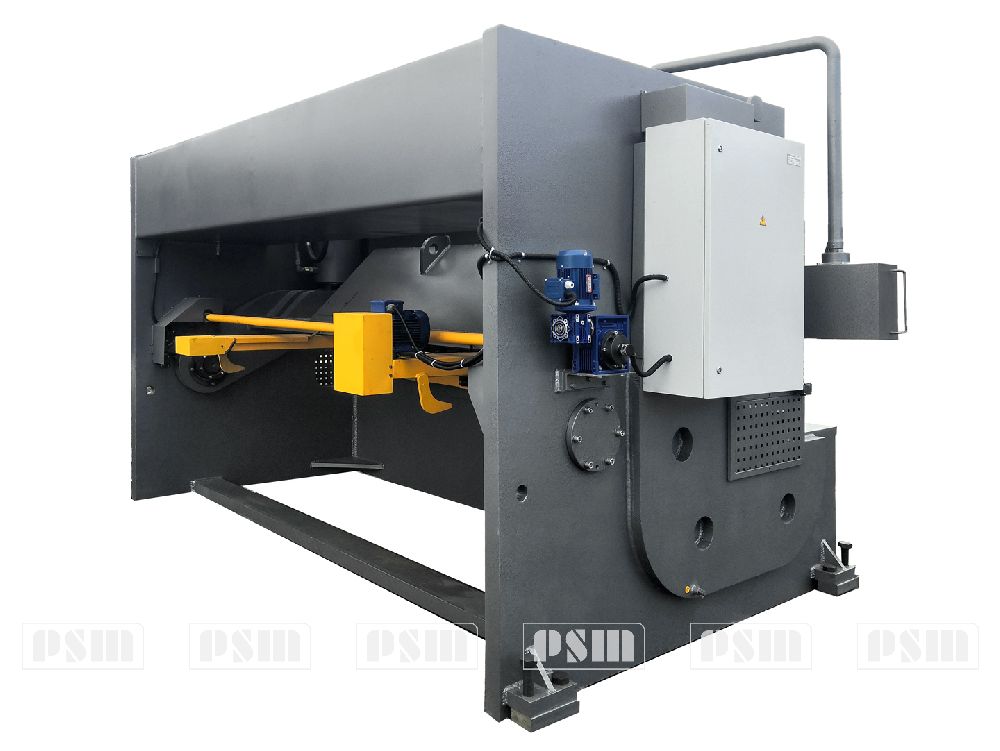

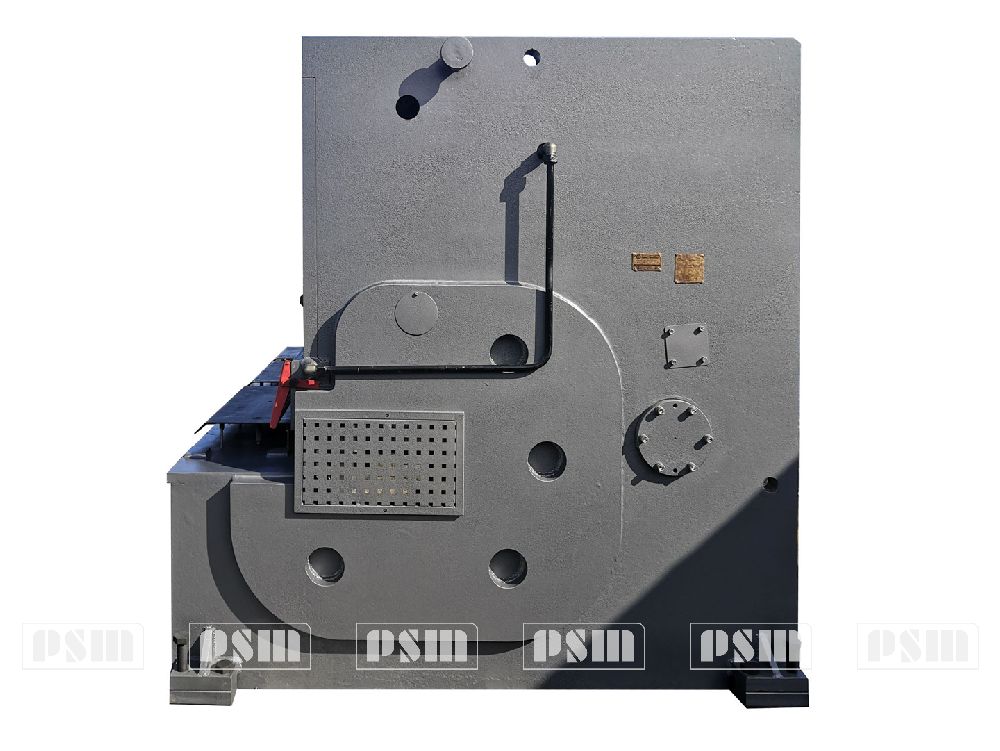

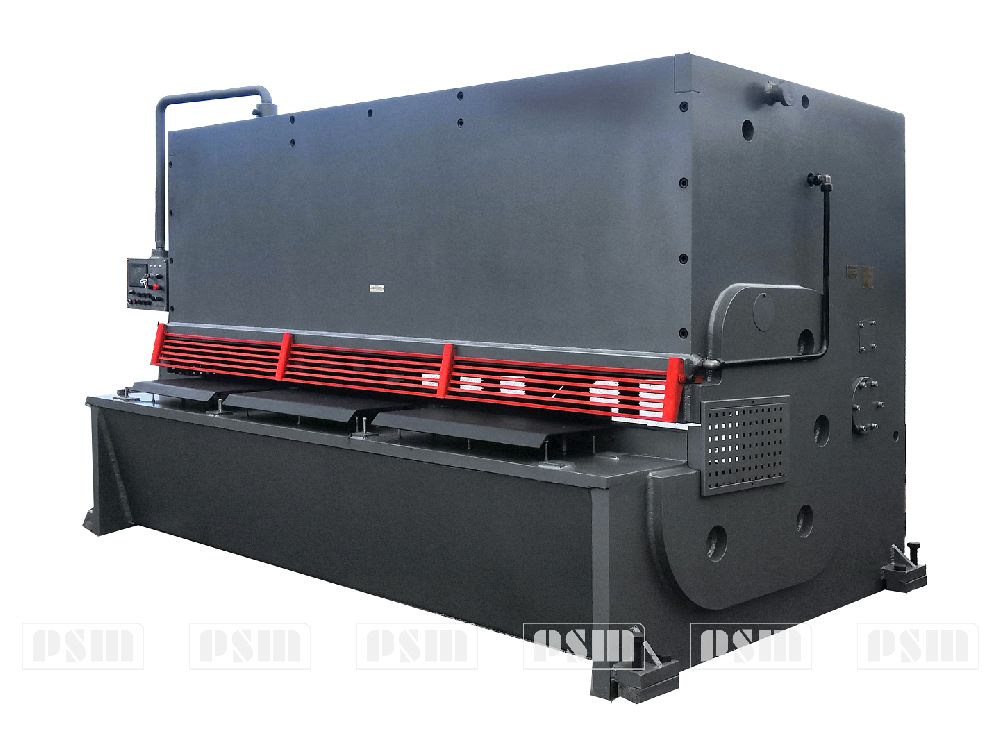

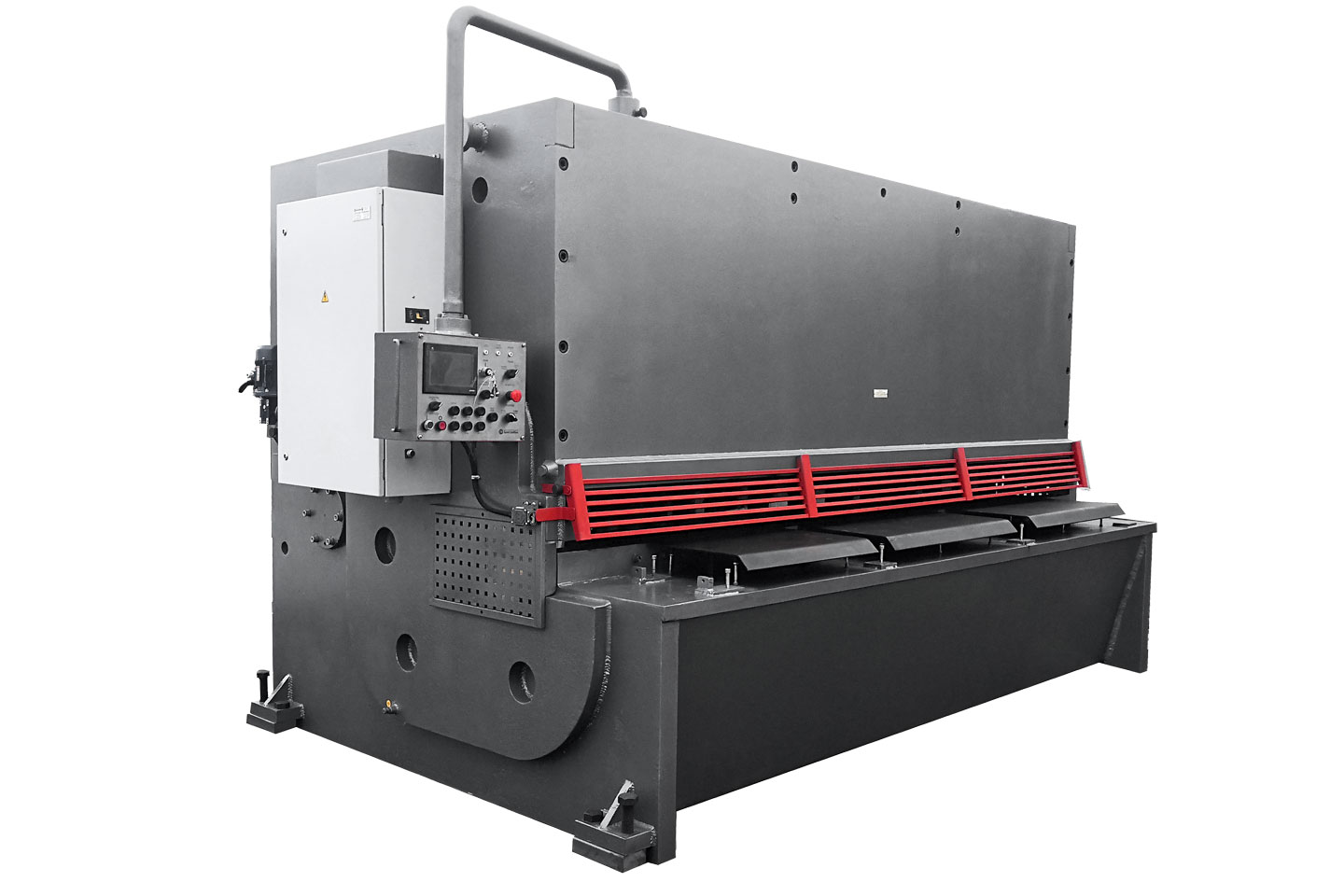

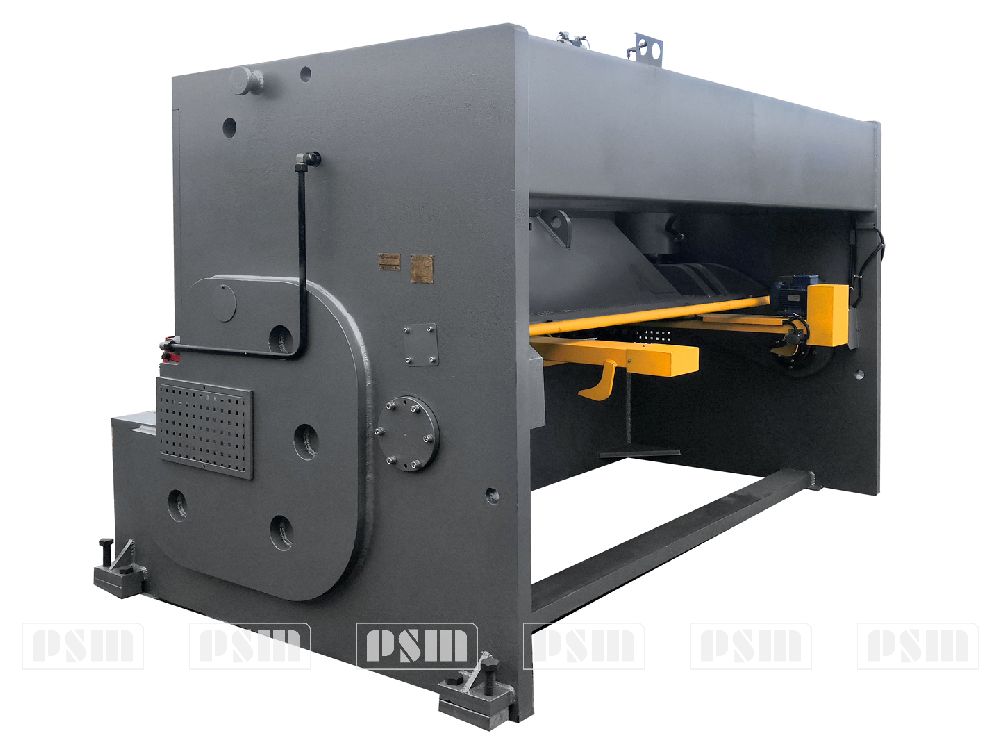

Фотопрезентация НГ3320.25
Устройство, схема работы НГ3320.25

Устройство и принцип работы гидравлических гильотинных ножниц НГ3320.25

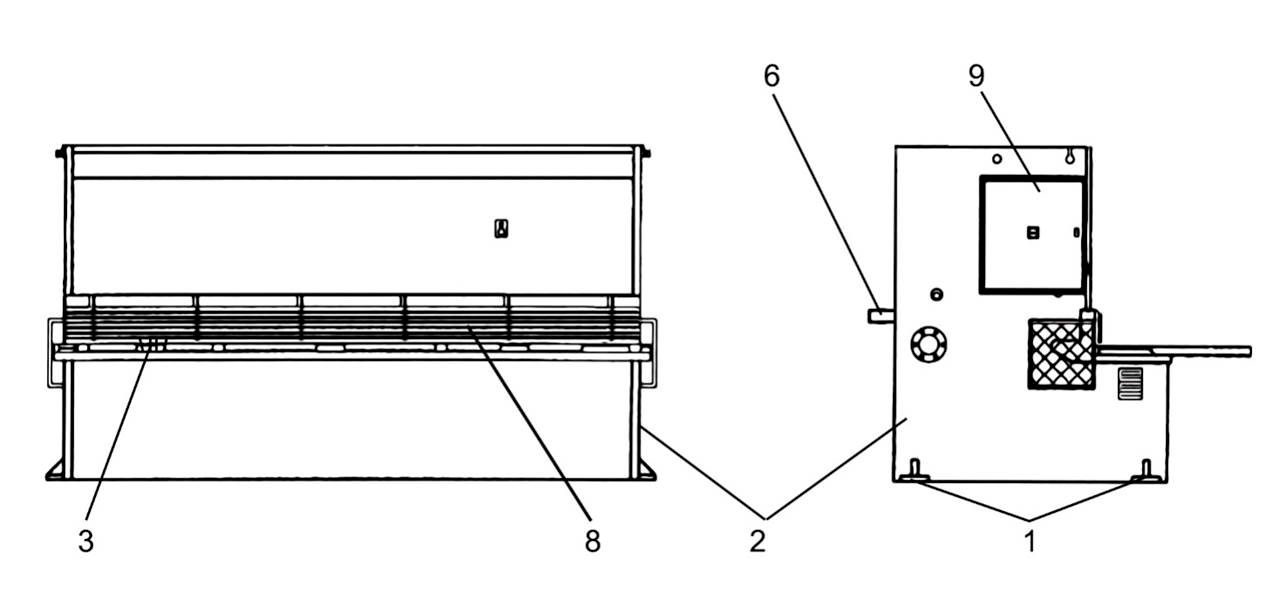

Общий вид  гидравлических гильотинных ножниц НГ3320.25 с обозначением   составных частей Cоставных частей  гидравлических гильотинных ножниц НГ3320.25

  1. Крепления станины к фундаменту
  2. Станина
  3. Гидравлические прижимы
  4. Привод регулировки зазора между ножами
  5. Трубопровод гидравлической системы
  6. Упор задний
  7. *Механизм регулироки зазора между ножами
  8. Ограждение зоны реза
  9. Электрооборудование
  10. Станция гидропривода
  11. Правый гидроцилиндр
  12. Левый гидроцилиндр

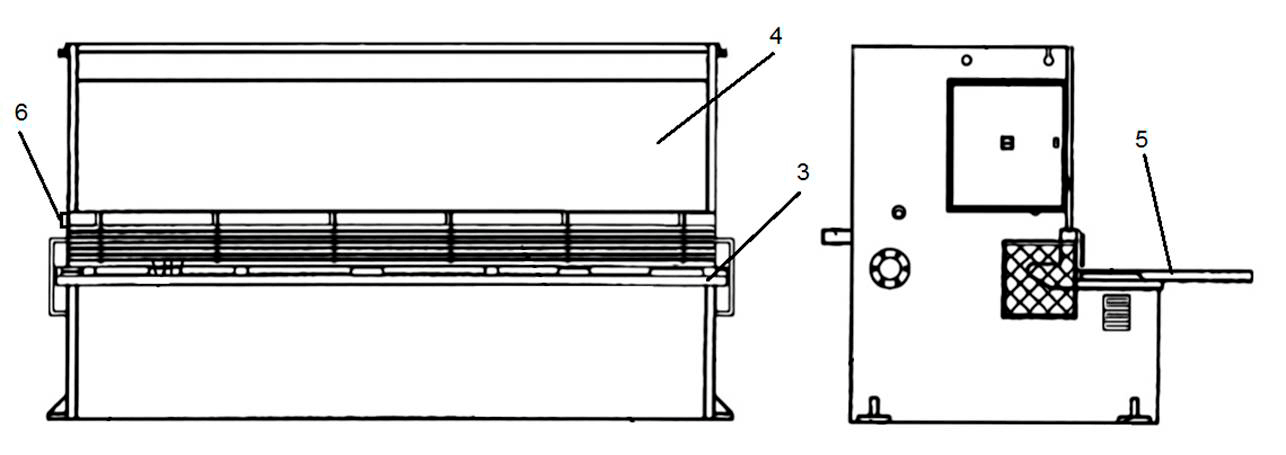

Станина гидравлических гильотинных ножниц НГ3320.25

Станина гидравлических гильотинных ножниц НГ3320.25 Станина гидравлических гильотинных ножниц НГ3320.25

Станина является основным узлом гильотинных ножниц НГ3320.25, на котором крепятся остальные части гильотины. Станина сборно-сварочная состоит из следующих элементов:

  1. стйка левая
  2. стйка левая
  3. стол (на нём крепятся три ножа)
  4. прижимная балка
  5. направляющие
  6. воздухоспускной клапан  ( для выпуска воздуха из балки прижимной 4)

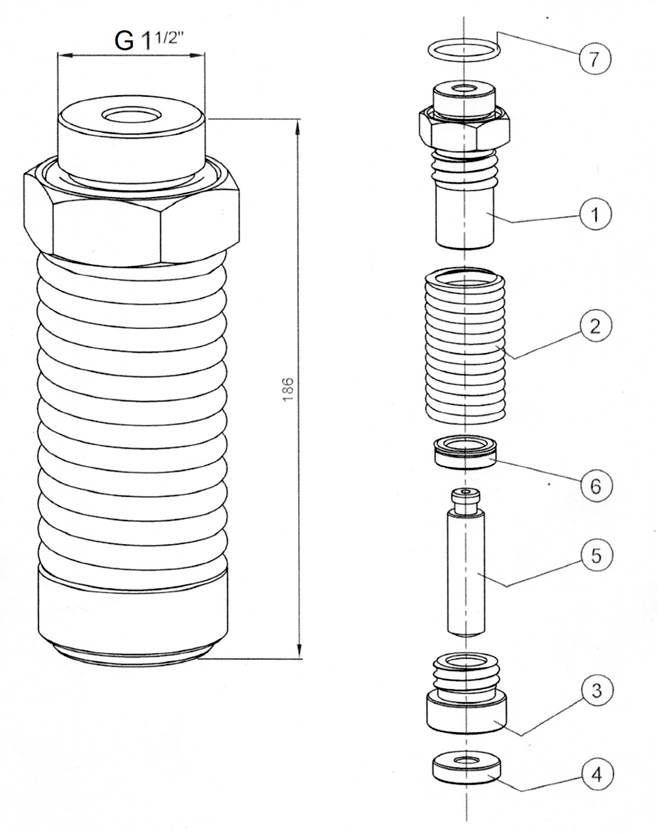

Гидравлический прижим гильотинных гидравлических ножниц НГ3320.25

Гидравлический прижим гильотинных  гидравлических  ножниц НГ3320.25

  1. Корпус
  2. Пружина
  3. Пята
  4. Полиуретановый демпфер
  5. Шток
  6. Манжета
  7. Уплотнительное кольцо

Гидравлический служит для фиксации листа на столе ножниц во время операции реза. Состоит из корпуса 1 с установленным уплотнительным коль-цом 7, штока 5 с установленной манжетой 6, который толкает пяту 3. Пружина 2 возвращает шток вверх при обратном ходе ножевой балки. Полиуретановый демп-фер 4 служит для бережного прижима заготовки, не оставляя следов.

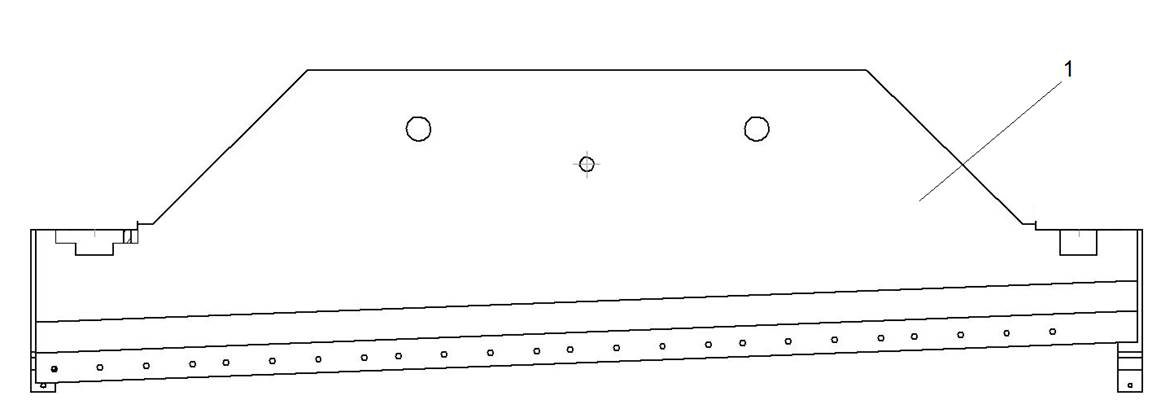

Ножевая балка гильотинных гидравлических ножниц НГ3320.25

Ножевая балка гильотинных  гидравлических  ножниц НГ3320.25

Установка ножей гильотинных ножниц НГ3320.25

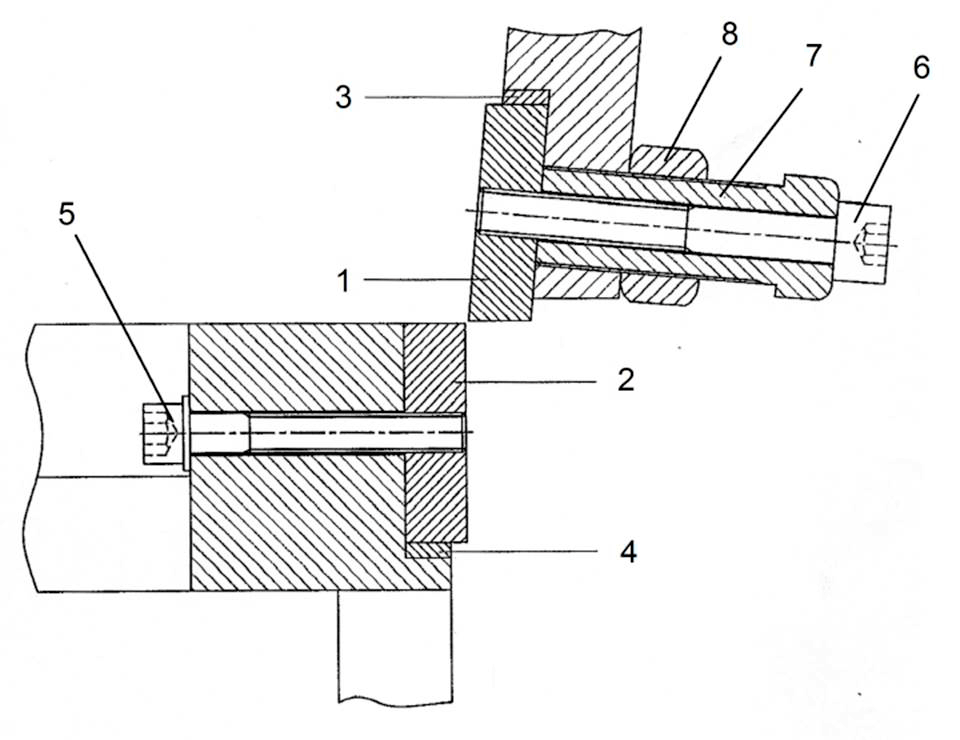

Установка ножей гильотинных    ножниц НГ3320.25

  1. Верхние ножи
  2. Нижние ножи
  3. Компенсатор верхних ножей
  4. Компенсатор нижних ножей
  5. Винты крепления нижних ножей
  6. Винты крепления верхних ножей
  7. Футорки
  8. Контрогайки

Балка ножева  представляет собой жесткую сварную конструкцию . К ней винтами 6 крепятся верхние ножи 1  Футорки 7  с контрогайками 8  служат для наиболее точной установки верхних ножей по все опорной плоскости ножевой балки

Задний упор гильотинных  ножниц НГ3320.25

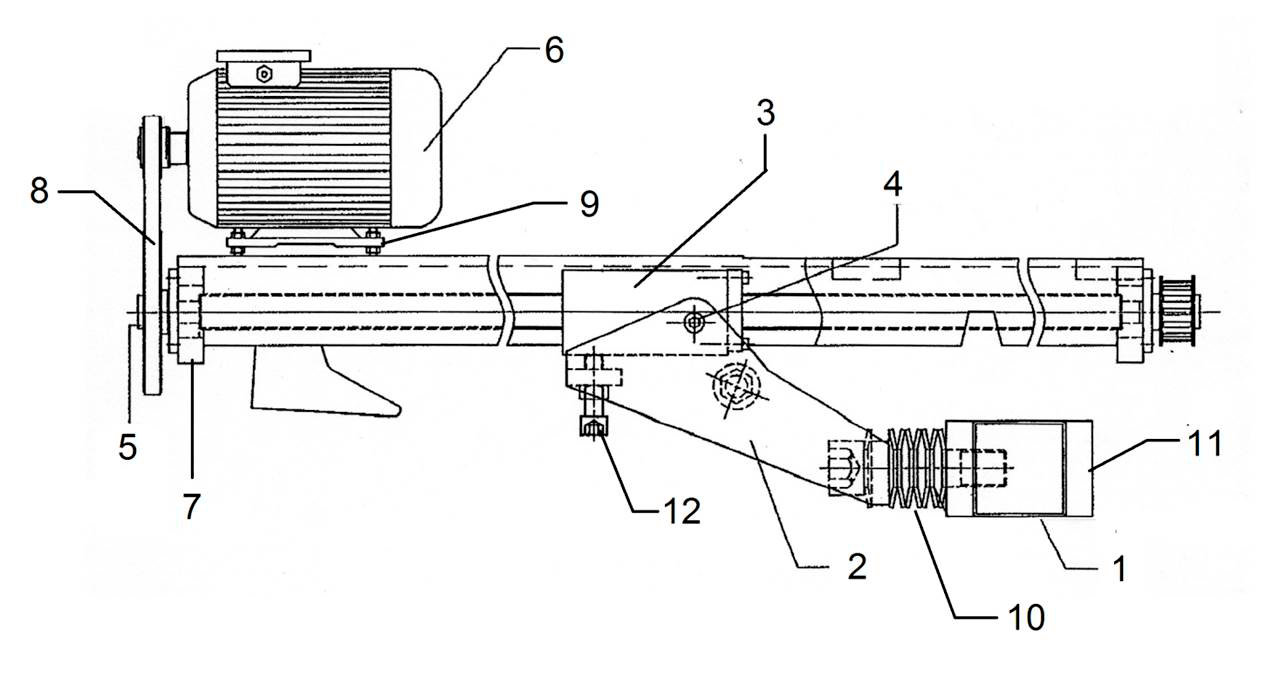

Задний упор гильотинных  ножниц НГ3320.25

  1. Упорная балка
  2. Кронштейны
  3. Каретки
  4. Соеденительные оси
  5. Ходовые винты
  6. Электродвигатель
  7. Корпуса
  8. Ременая передача
  9. Подмоторная плита
  10. Тарельчатые пружины
  11. Упорная полоса
  12. Винты

Упор задний служит для установки длины разрезаемого листа. Состоит из упорной балки 1, которая через кронштейны 2 крепится на каретках 3. Кронштейны соединены с каретками с помощью осей 4. Каретки перемещаются на ходовых винтах 5, установленных в корпусах 7. Корпуса болтами закреплены на ножевой балке. Натяжение ременной передачи между эл.двигателем 6 и ходовым винтом осу-ществляется регулировкой подмоторной плиты 9. Плоскостность упорной поверхности балки обеспечивается винтами 12 и точ-ной регулировкой упорной полосы 11 с помощью потайных винтов. Тарельчатые пружины 10 служат демпфером для смягчения ударной нагрузки от подаваемой заготовки относительно механизма заднего упора.

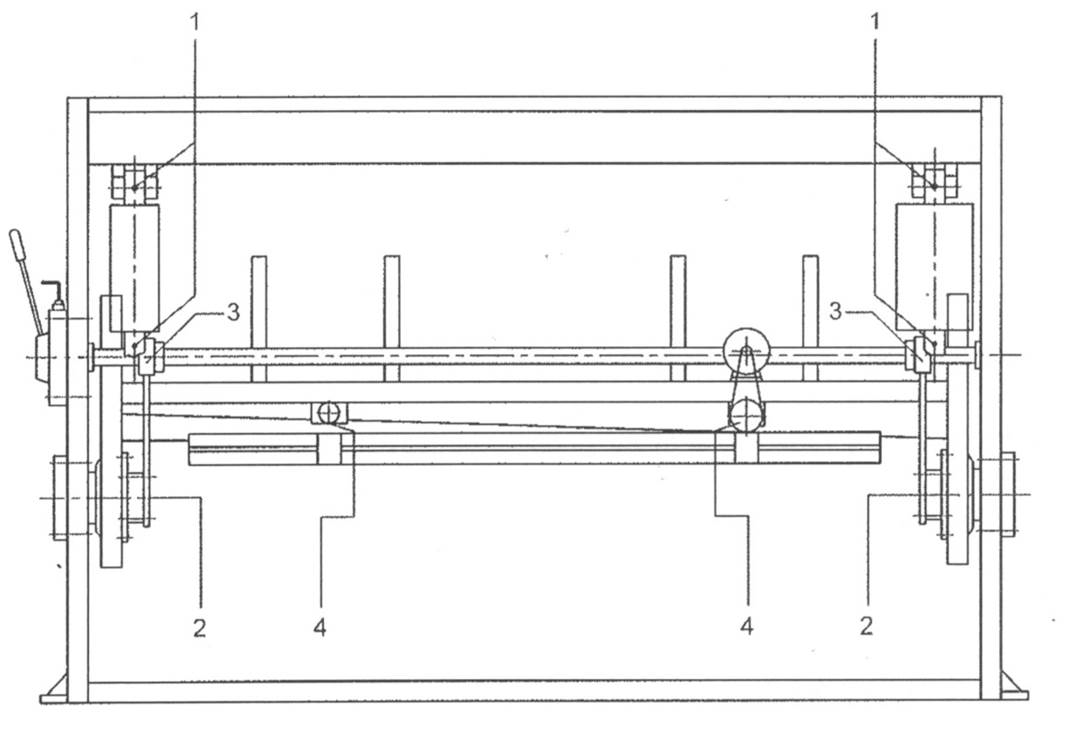

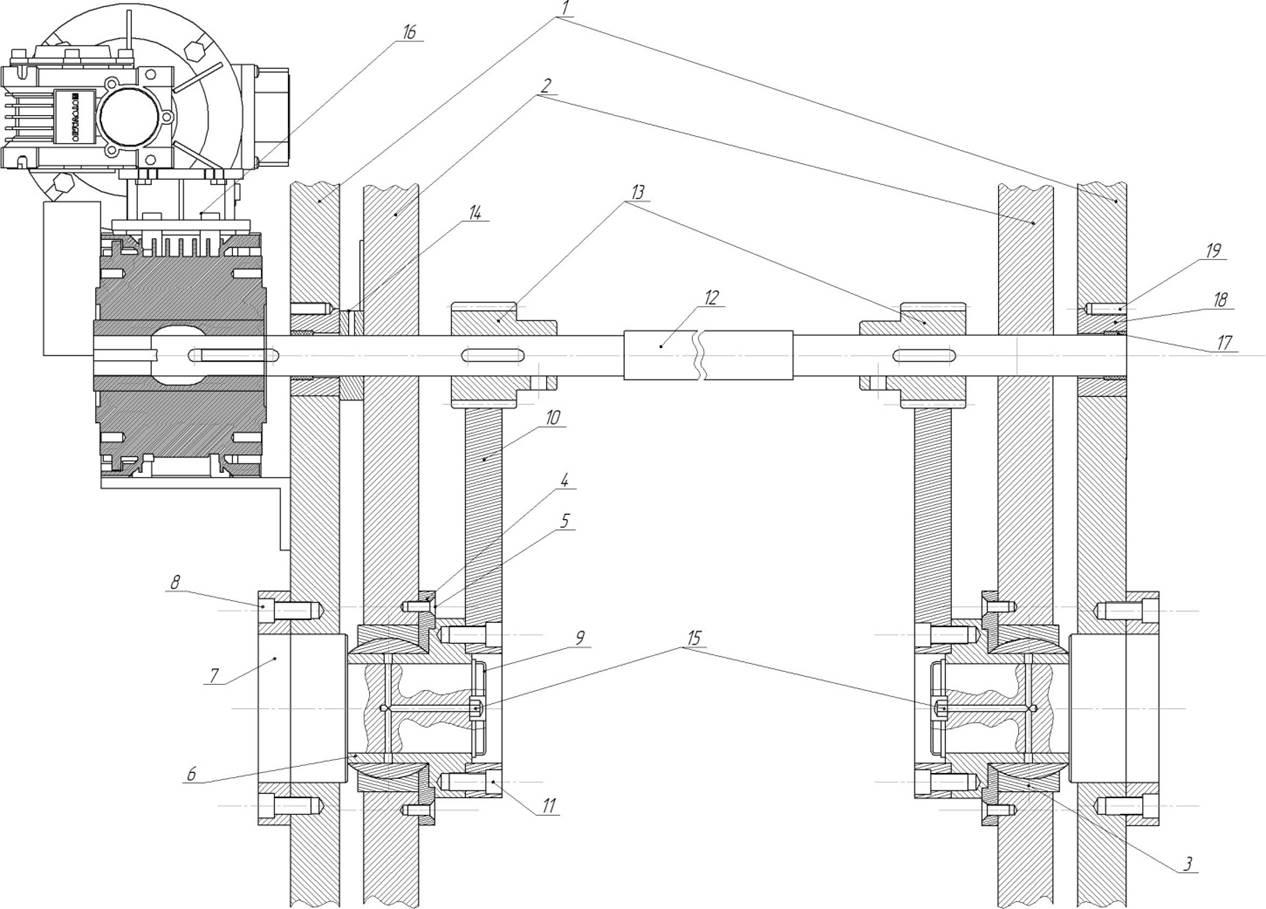

Механизм регулировки зазора гильотинных ножниц НГ3320.25

Механизм регулировки зазора гильотинных ножниц НГ3320.25

  1. Боковые стенки станины 2шт
  2. Ножевая балка 1шт
  3. Подшипник 2шт
  4. Крышка подшипника 2шт
  5. Болт 16шт
  6. Эксцентрик 2шт
  7. Заглушка 2шт
  8. Болт 12шт
  9. Ось 2шт
  10. Зубчатый сегмент 2шт
  11. Болт 8шт
  12. Вал 1
  13. Ведущая шестерня 2шт
  14. Стопорная втулка 2шт
  15. Масляный канал 2шт
  16. Мотор-редуктор 1шт
  17. Подшипник 2шт
  18. Эксцентриковая втулка 2шт
  19. Гужон 2шт

Механизм регулировки зазора между ножами осуществляется путем смемещения опорных подшипников 3 ножевой балки 2 с помощью проворота эксцентриков 6. К эксцентрикам закреплены зубчатые сегменты 10, которые приводятся в движение ведущими шестернями 13, установленными на валу 12 мотор-редуктора 16.

Гидравлика ножниц гильотинных НГ3320.25

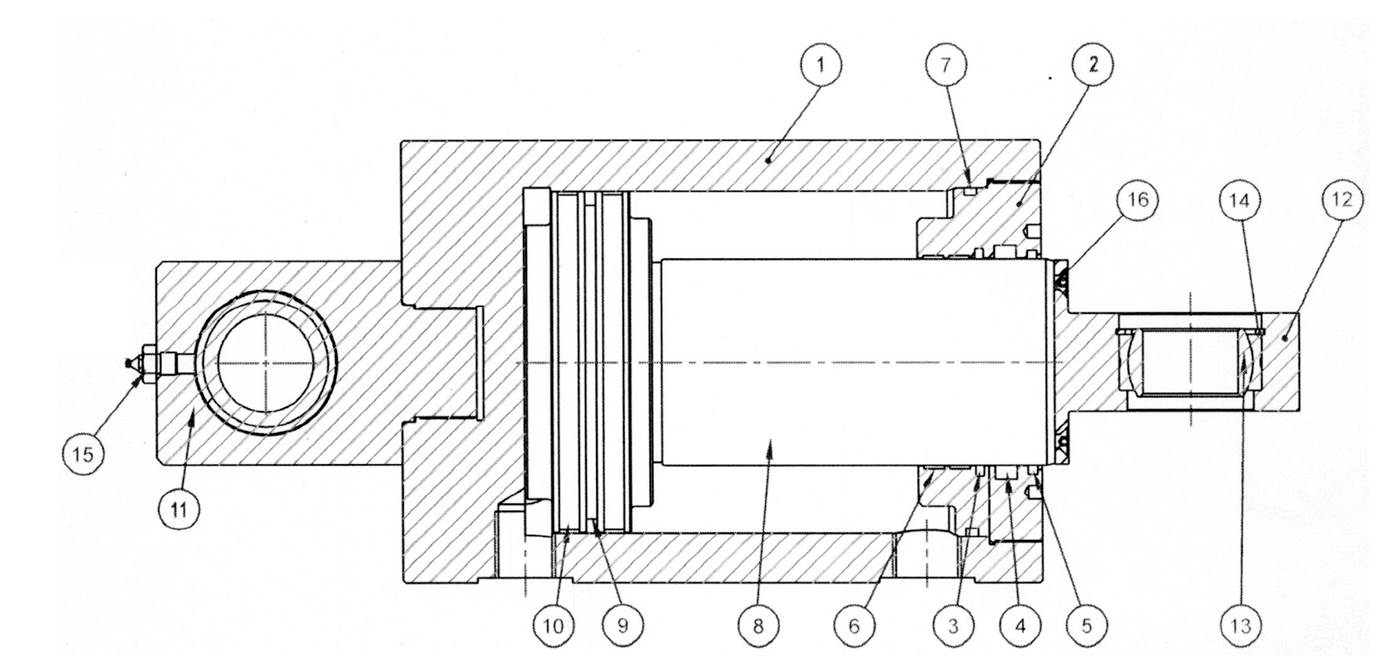

Гидроцилиндр гильотинных ножниц НГ3320.25

Гидроцилиндр гильотинныхm ножниц НГ3320.25

  1. Корпус цилиндра
  2. Гайка цилиндра
  3. Уплотнение штока
  4. Манжета
  5. Грязесъемник
  6. Защитное фторопластовое кольцо
  7. Кольцо уплотнительное
  8. Шток
  9. Поршень цилиндра
  10. Защитное фторопластовое кольцо
  11. Проушина цилиндра
  12. Проушина штока
  13. Подшипник
  14. Стопорное кольцо
  15. Тавотница
  16. Винт

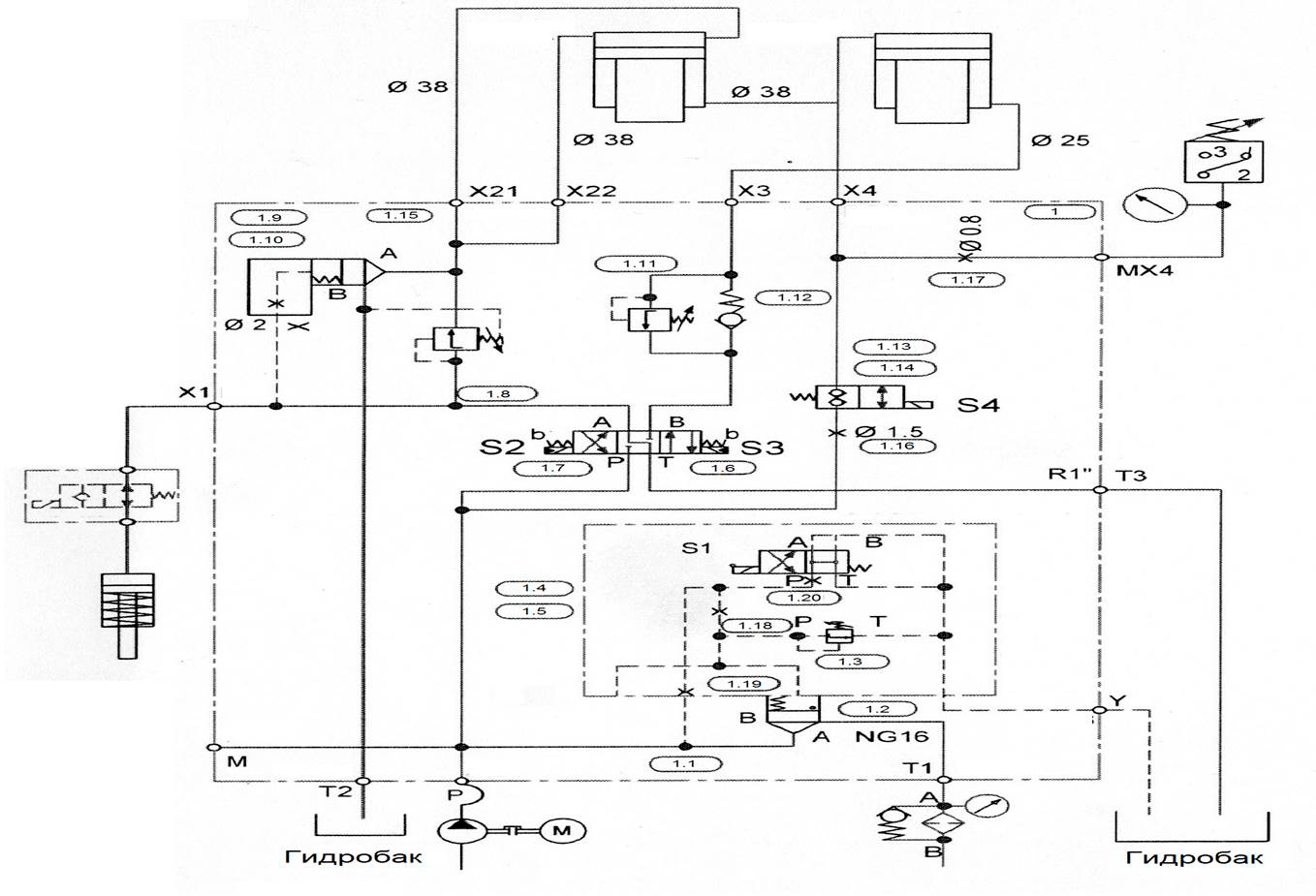

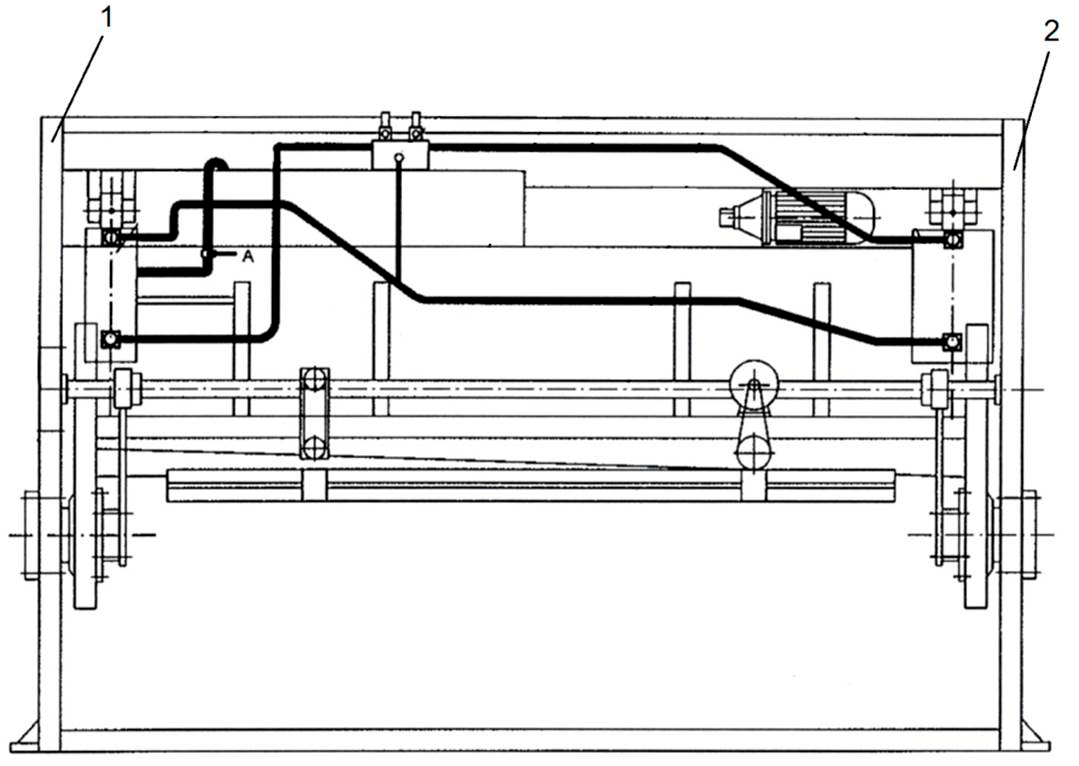

Гидравлическая схема гильотинных ножниц НГ3320.25

Гидравлическая схема гильотинных ножниц НГ3320.25



1

Корпус гидроблока

1.2

Двухходовой клапан

LC16A10D7

1.3

Корпус клапана

1.4

Гидрораспределитель

0810091225

1.5

Предохранительный клапан

DBDH 6K1X/315

1.6

Золотниковый распределитель

4WEH 16 L7X

1.7

Гидрораспределитель

0810091212

1.8

Клапан последовательный

1.9

Двухходовой клапан

LC32 A40D7X

1.10

Корпус клапана

1.11

Предохранительный клапан

DBDH 10 K1X/315

1.12

Обратный клапан

M-SR 20 KE05-1X

1.13

Клапан

1.14

Катушка

24В

1.15

Винт

  • 2мм

1.16

Отверстие

  • 1,5мм

1.17

Отверстие

  • 0,8мм

1.18

Отверстие

  • 0,6мм

1.19

Отверстие

  • 0,8мм

1.20

Отверстие

  • 1мм

Транспортирование и устновка гидравлических гильотинных ножниц НГ3320.25

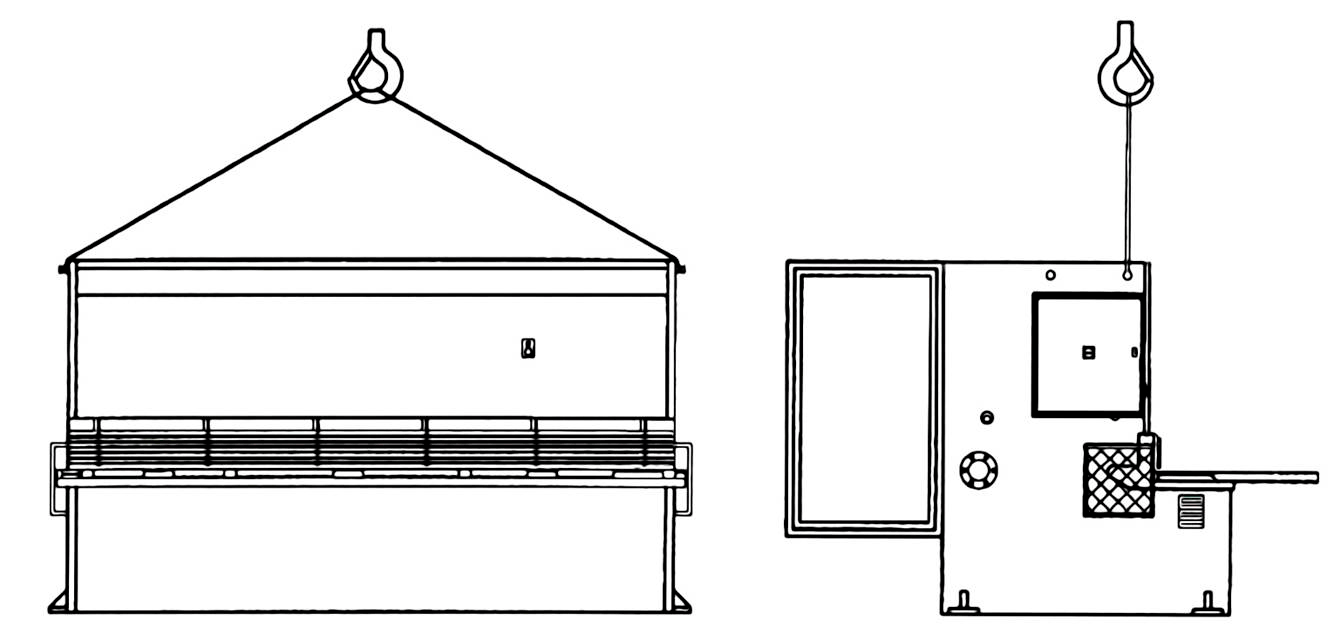

Транспортирование ножниц НГ3320.25 следует производить только за цапфы согласно приведенной схемы Схема транспортирования гильотинных ножниц НГ3320.25

  • При захвате тросом необходимо следить за тем, чтобы не повредить лакокра-сочные покрытия ножниц.
  • После установки на фундаменте цапфы и предохрани-тельные накладки снять.
  • Перед установкой станок необходимо тщательно очистить от антикоррозионных по-крытий. Наружные поверхности станка покрыты антикоррозионной ингибированной смаз-кой НГ-203А. Для удаления смазки нужно воспользоваться деревянной лопаточкой и салфетками, смоченными бензином или уайт-спиритом.
  • Во избежание коррозии очищенные поверхности нужно покрыть тонким слоем мас-ла ИЗОА ГОСТ 20799—75 или масла, заменяющего его.

Установка гильотинных гидравлических ножниц НГ3320.25

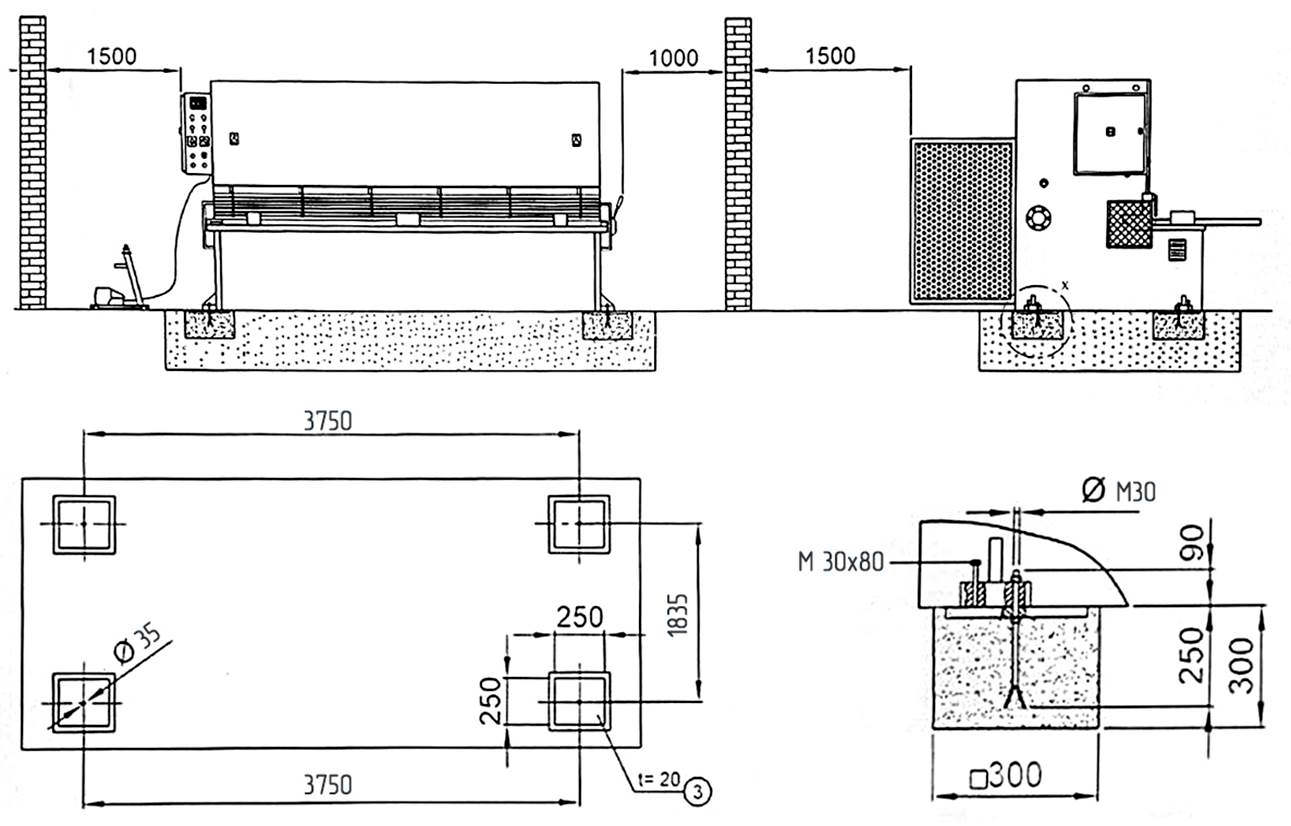

Схема установки на фундамент гильотинных гидравлических  ножниц НГ3320.25

  • Ножницы гильотинные НГ3320.25 устанавливаются на фундамент, показанный на рис
  • При этом глубина заложения фундамента определяется в зависимости от состояния грунта, но не менее 800 мм.
  • Точность установки ножниц НГ3320.25 в поперечном и продольном направлениях должна быть выдержана в пределах до 0,2 мм на длине 1000 мм.
  • Горизонтальность стола ножниц необходимо периодически проверять (но не реже одного раза в шесть месяцев

Подготовка гильотинных гидравлических ножниц НГ3320.25 к первоначальному пуску

  1. Очистите ножницы гильотинные гидравлические НГ3320.25 от антикоррозийной смазки
  2. Убедиться в правильности монтажа и надежности крепления всех соединений
  3. Выполнить требования, изложенные разделе «Система смазки»
  4. Заземлить ножницы НГ3320.25 подключением к общей цеховой системе заземления.
  5. Подключить ножницы к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
  6. Ознакомиться с обозначением и назначением кнопок и переключателей на пульте управления.
  7. Установить переключатель режимов работы в положение «НАЛАДКА» и с помощью кнопок на пульте управления убедиться в правильности работы машины и выполнении всех команд, четкости срабатывания путевых выключателей и блокировок.
  8. Установить переключатель режимов работы в положение «Одиночный ход».
  9. С помощью педали произвести обкатку ножниц гидравлических гильотинных НГ3320.25 в течение одного часа.
  10. На всех режимах необходимо проверить четкость работы и герметичность гидросистемы, взаимодействие частей и деталей, отсутствие интенсивного нагрева трущихся пар и рабочей жидкости.

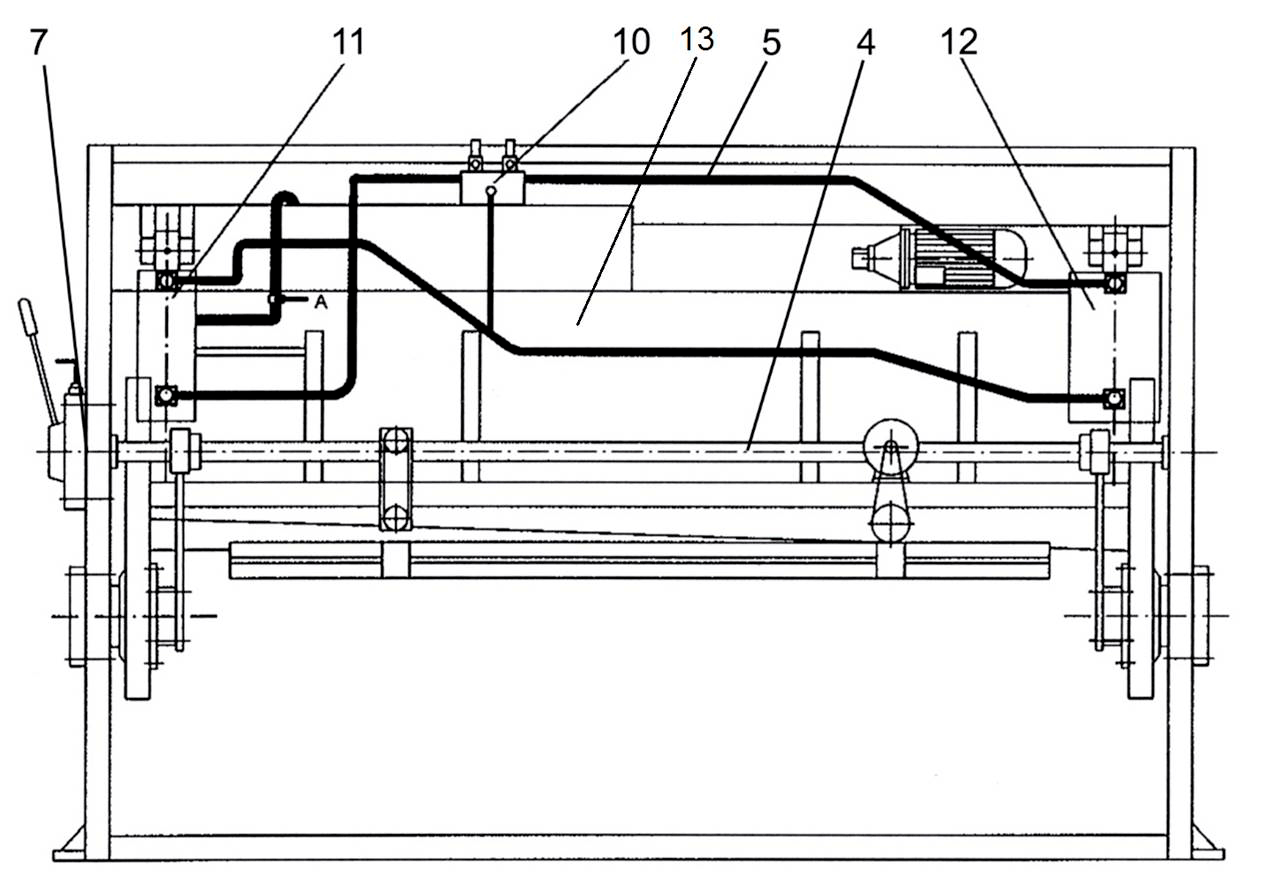

Система смазки ножниц гидравлических гильотинных НГ3320.25

Система смазки ножниц  гидравлических гильотинных НГ3320.25

Точки смазки ножниц гильотинных гидравлических НГ3320.25:

  1. Подшипники гидроцилиндров
  2. Подшипники ножевой балки
  3. Шестерни регулировки зазора между ножами
  4. Винты заднего упора и направляющие

Смазка ножниц обеспечивается  жидкой смазкой, осуществляемой вручную с периодичностью раз в месяц

Техническое обслуживание ножниц гидравлических гильотинных НГ3320.25

  • Техническое обслуживание гидравлических гильотинных ножниц НГ3320.25 состоит из проверки их технического состояния внешним осмотром и в процессе работы, цель которых – предупредить возникнове-ние неисправностей (повысить надежность) и уменьшить изнашивание деталей (по-высить долговечность) и, следовательно, длительное время поддерживать ножниц в состоянии постоянной технической исправности и готовности к работе. Правильная эксплуатация и уход гарантируют безотказную работу ножниц, увели-чивает их межремонтные сроки и производительность.Для этого нужно соблюдать следующие правила:
  • содержать ножницы гильотинные гидравлические НГ3320.25 в чистоте;
  • приступая к работе, проверить в наличие масла в баке гидропривода, редукторе, при необходимости долить;
  • первичную замену масла производить через три месяца после пуска ножниц в эксплуатацию, а затем регулярно осуществлять контроль за качеством масла и, при необходимости заменять его, но не реже одного раза в шесть месяцев работы;
  • перед пуском удалить воздух из гидросистемы;
  • периодически проверять паспортные данные ножниц, при наличии отклонений ножницы остановить и настроить;
  • следить за состоянием трубопроводов на отсутствия течи масла;
  • ежедневно проверять исправность заземляющих устройств;
  • при длительной интенсивной работе ножниц периодически проверить нагрев узлов, следить за состоянием подшипниковых узлов, они должны быть постоянно смазаны;
  • следить за состоянием электрических блокировок рабочих органов;
  • по окончании работы очистить ножницы гильотинные гидравлические НГ3320.25 от грязи и пыли, смазку производить согласно требованием раздела «Смазочная система» настоящего РЭ;
  • периодически, не реже одного раза в шесть месяцев проверять положение ножниц на фундаменте.
  • ножницы гильотинные гидравлические НГ3320.25 обслуживаются одним оператором III разряда.

Электрооборудование гидравлических гильотинных ножниц НГ3320.25

  • Питание электрооборудования гидравлических ножниц НГ3320.25 осуществляется через вводной автоматический выключатель QF1 от цеховой сети.
  • Род тока – переменный, 3-х фазный.
  • Напряжение – 380В; 50 Гц.
  • Напряжение цепей управления постоянного тока 24В.
  • Напряжение цепей сигнализации постоянного тока 24В.
  • Напряжение цепей освещения реза постоянного тока 24В.
  • Мощность главного привода 30кВт.
  • Насос гидросистемы ножниц приводится во вращение асинхронным трехфазным двигателем с короткозамкнутым ротором.
  • Двигатель маслостанции включается магнитным пускателем КМ1 через автоматический выключатель QF2.
  • Управление гидроаппаратами осуществляется электромагнитными клапанами. Рабочее напряжение катушек электромагнитов – 24В постоянного тока. Ограничение движения суппорта ножа осуществляется конечными выключателями.
  • Система управления построена на базе ПЛК Omron CP1L и панели оператора Omron NB7W.
  • Управление прессом осуществляется с пульта управления. На панели пульта располагаются панель оператора, кнопки управления, переключатели, индикация .
  • На боковой стенке электрошкафа установлен вводной автомат QF1. Расположение пускорегулирующей и управляющей аппаратуры приведено на рисунке 2.
  • Через отверстия в днище электрошкафа подводится питание ~380В трехфазного переменного тока 4х16мм2.

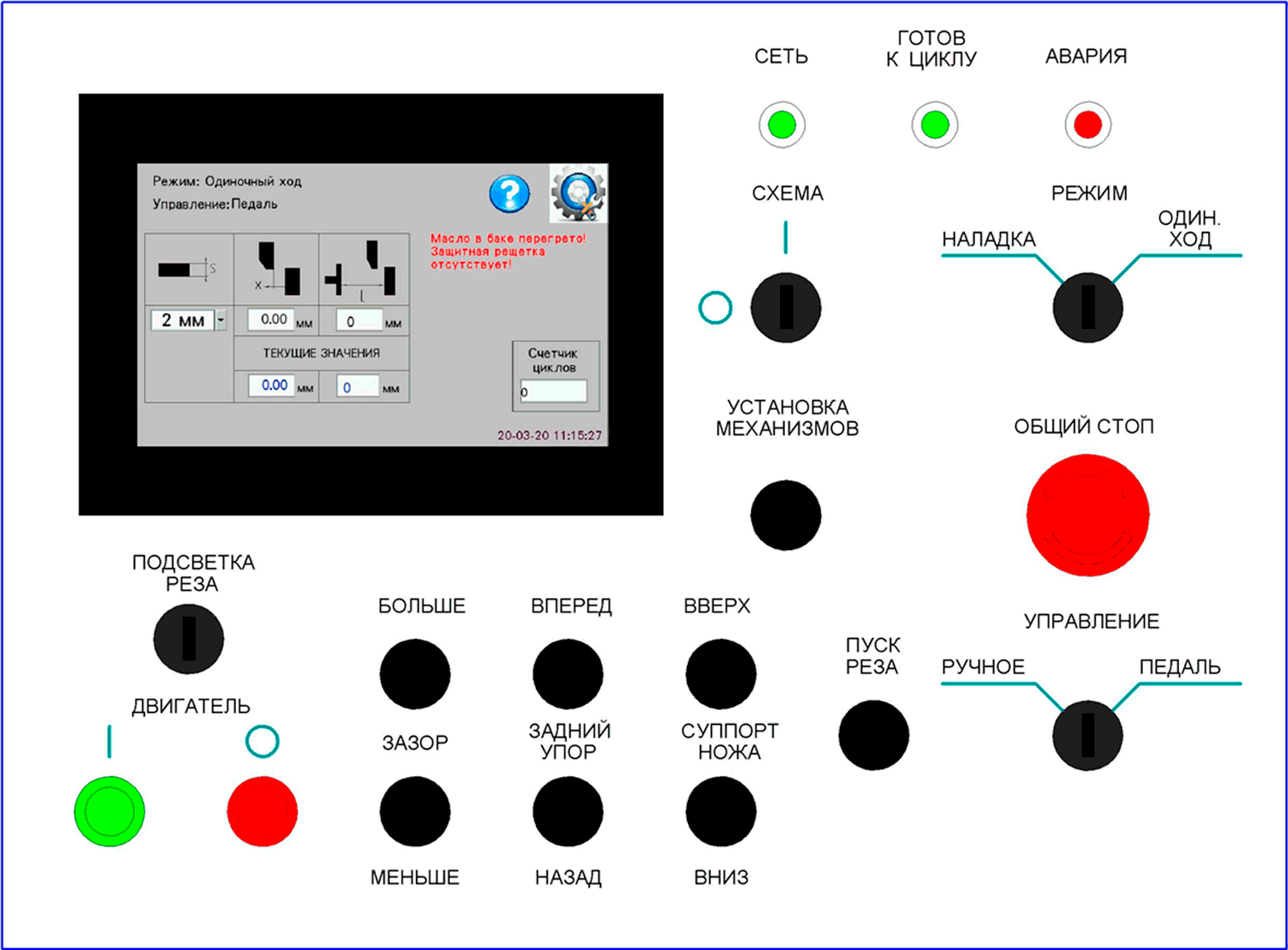

Панель пульта управления ножниц гидравлических гильотинных НГ3320.25

Панель пульта управления ножниц  гидравлических гильотинных НГ3320.25 Первоначальное включение гидравлических ножниц НГ3320.25  после монтажа должно осуществляться опытным и достаточно квалифицированным персоналом, имею-щим допуск к производству пуско-наладочных работ и предварительно ознаком-ленным с принципиальной электросхемой гидравлических ножниц и данным руко-водством.

Установка зазора между ножами идравлических ножниц НГ3320.25;

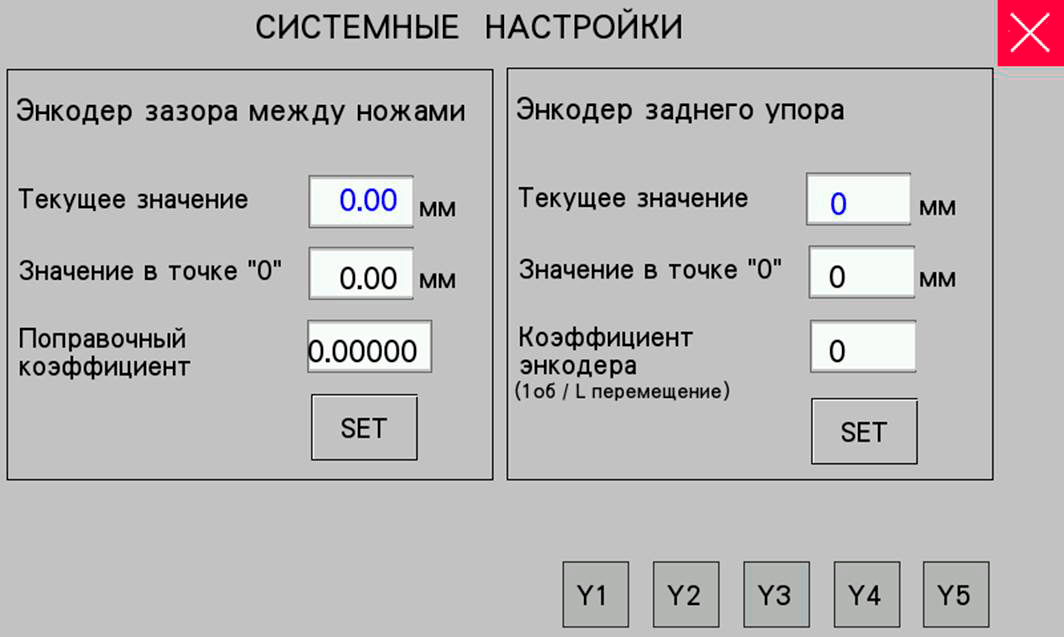

после ввода авторизации в системе управления откроется окно "Системные настройки"

Пульт управления и настроки гидравлических гильотинных ножниц НГ3320.25

  1. Ввыставить «Значение в точке» =0,1
  2. «Поправочный коэффициент» =0,00068
  3. Важать кнопку "SET"
  4. Первоначальная установка «Нуля» зазора завершена.

Автоматическая установка зазора между ножами

Автоматическая установка зазора между ножами гидравлических гильотинных ножниц НГ3320.25

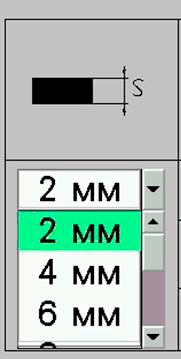

Для автоматической установки зазора необходимо из режима «Наладка» перейти в режим «Одиночный ход». На панели оператора на главном экране необходимо выбрать толщину металла, зазор выставляется в соответствии с данными:

Толщина листа, мм

2

4

6

8

10

13

16

Зазор, мм

0.1–0.15

0.35

0.55

0.75

0.95

1.25

1.55

При нажатии на кнопку «Установка механизмов» зазор выставится автоматически.

Установка заднего упора ножниц гидравлических гильотинных НГ3320.25

В окне "Системные настройки":

  1. Выставить «Значение в точке 0»= 0
  2. Выставить «Поправочный коэффициент» = 765
  3. Важать кнопку "SET"
  4. Первоначальная установка «Нуля» заднего упора завершена.
