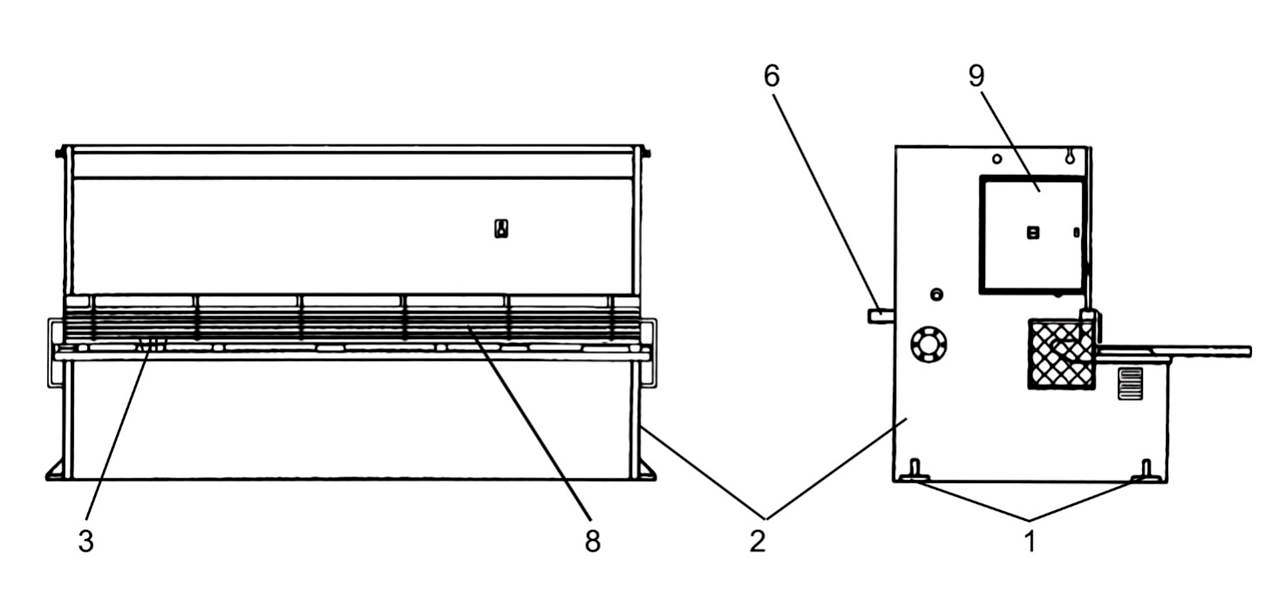

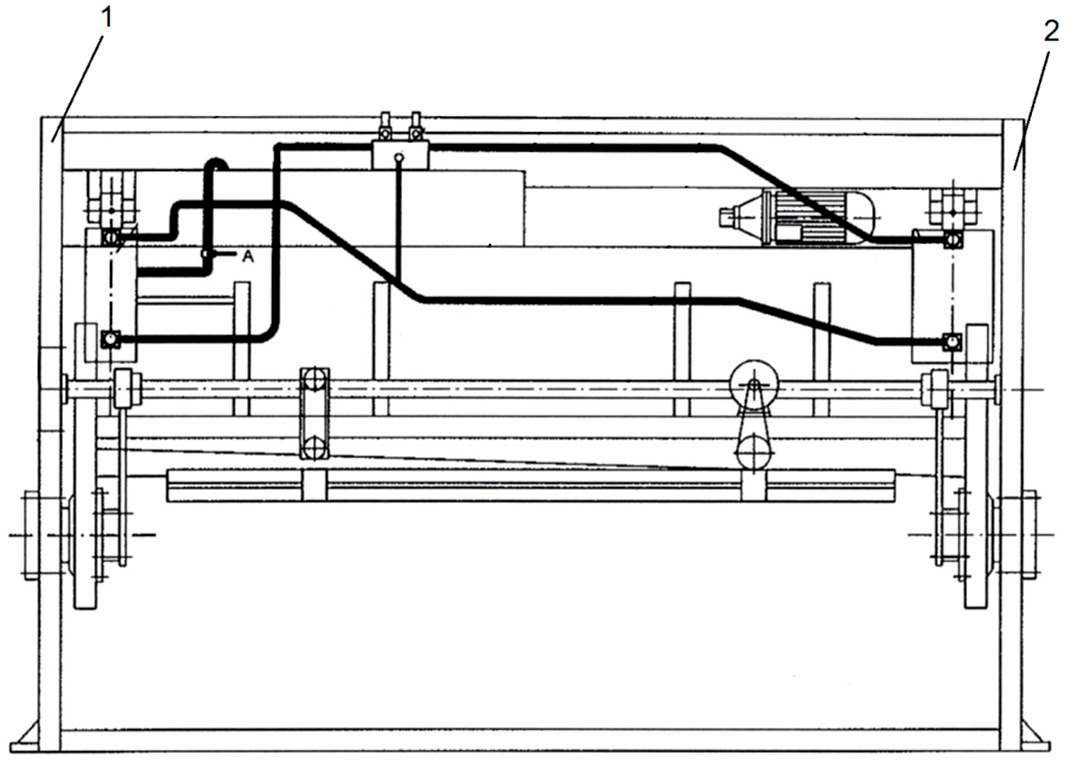

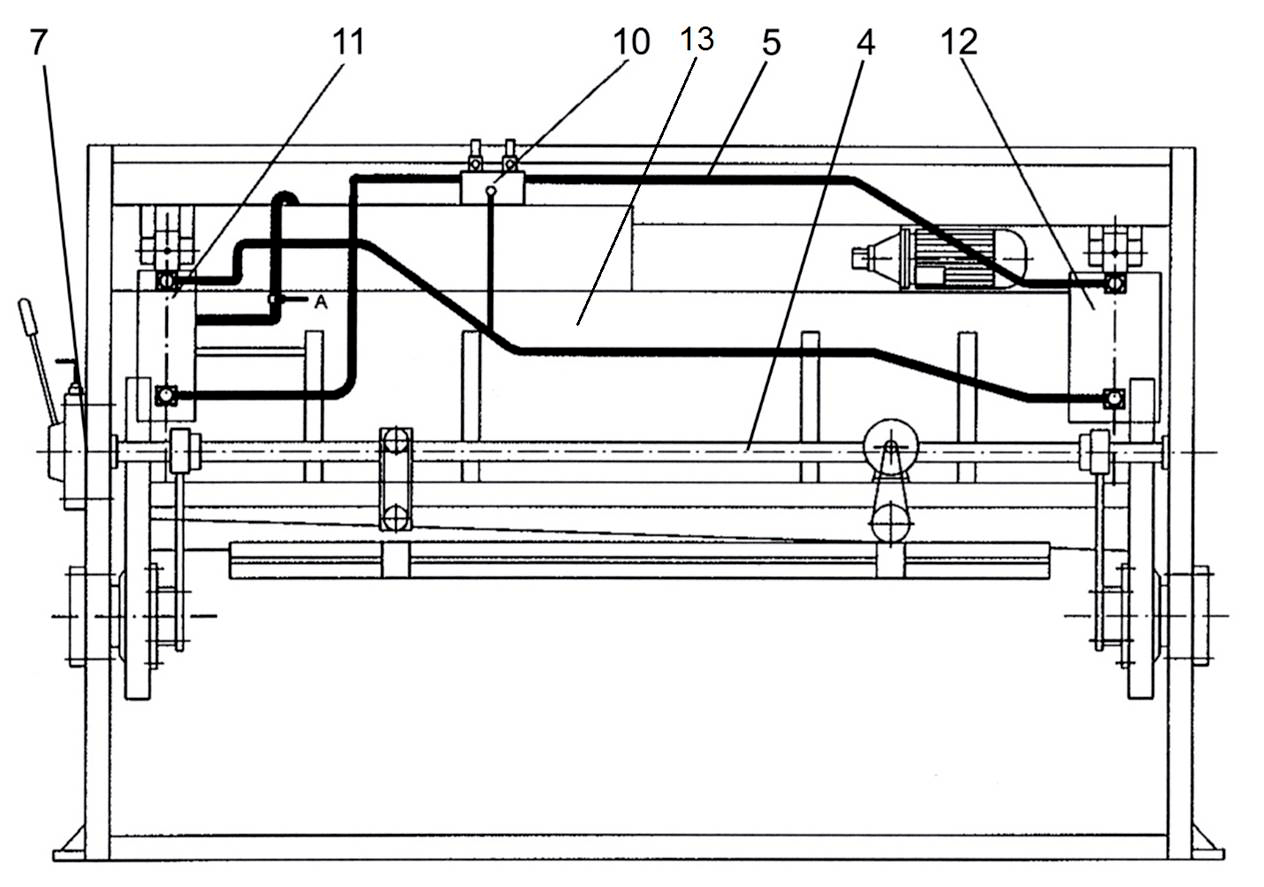

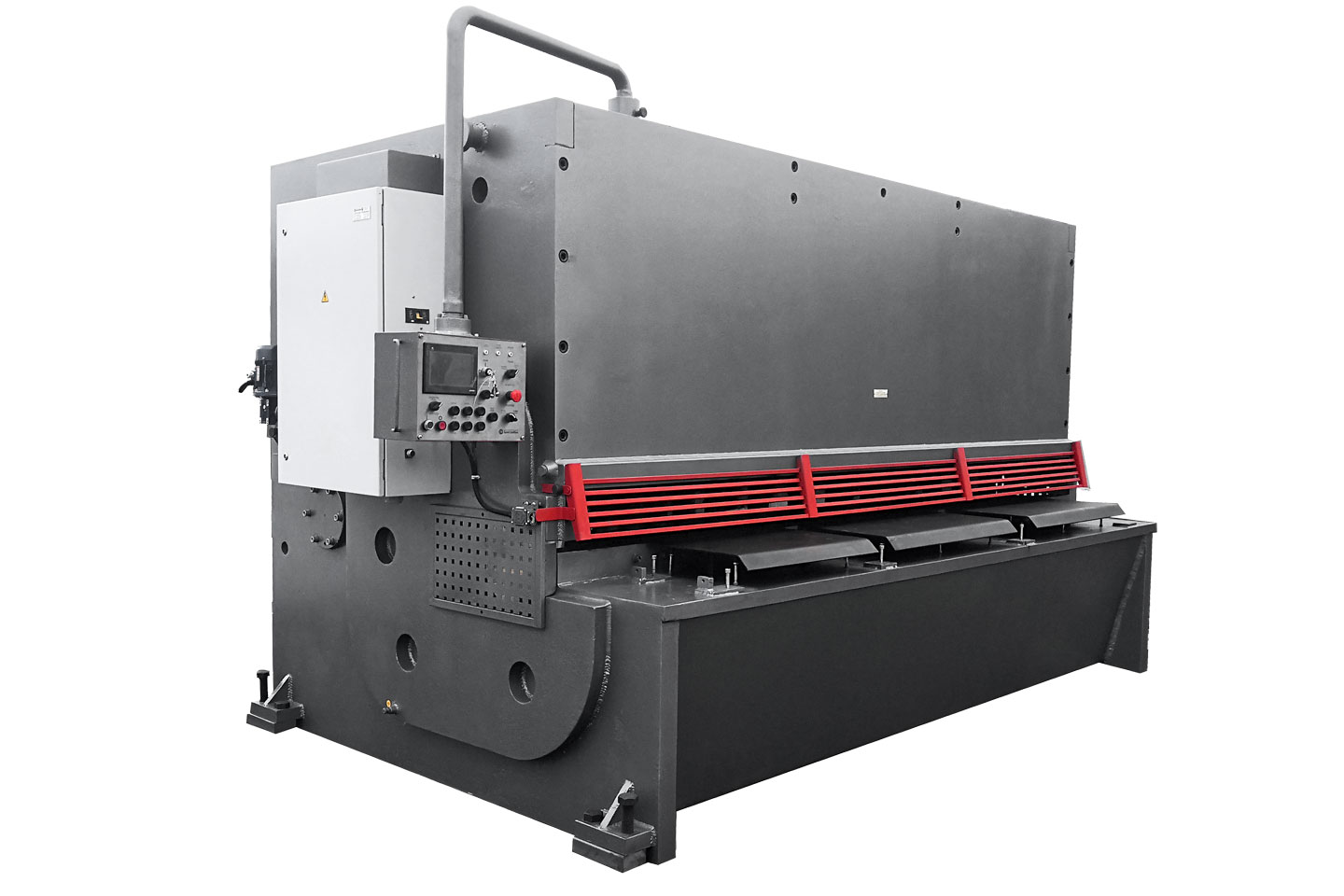

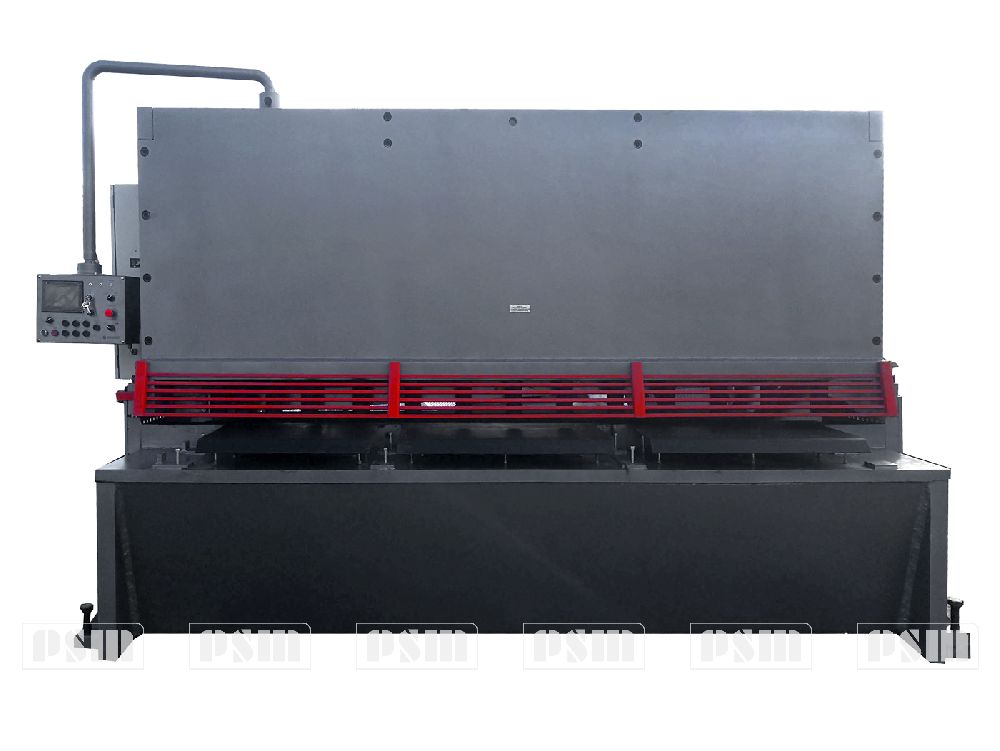

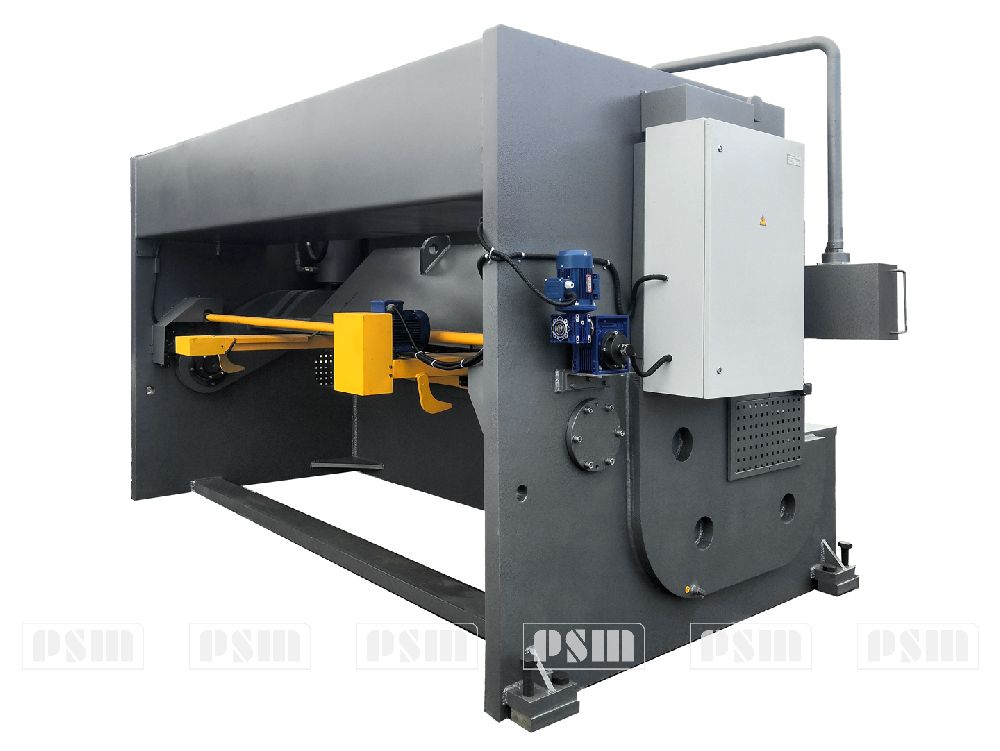

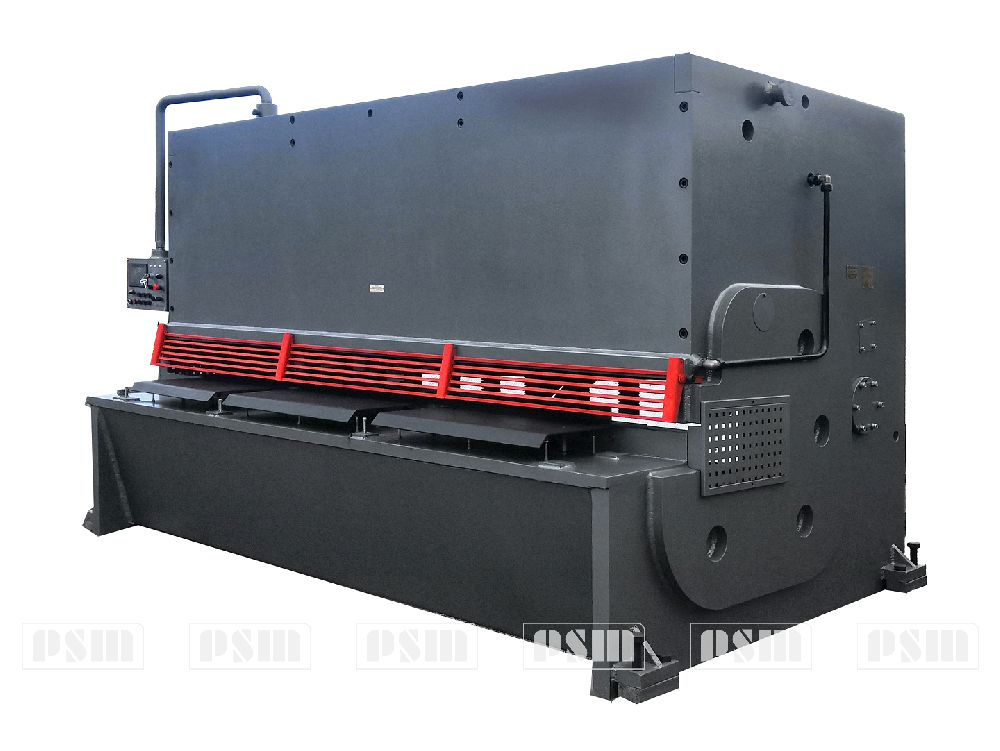

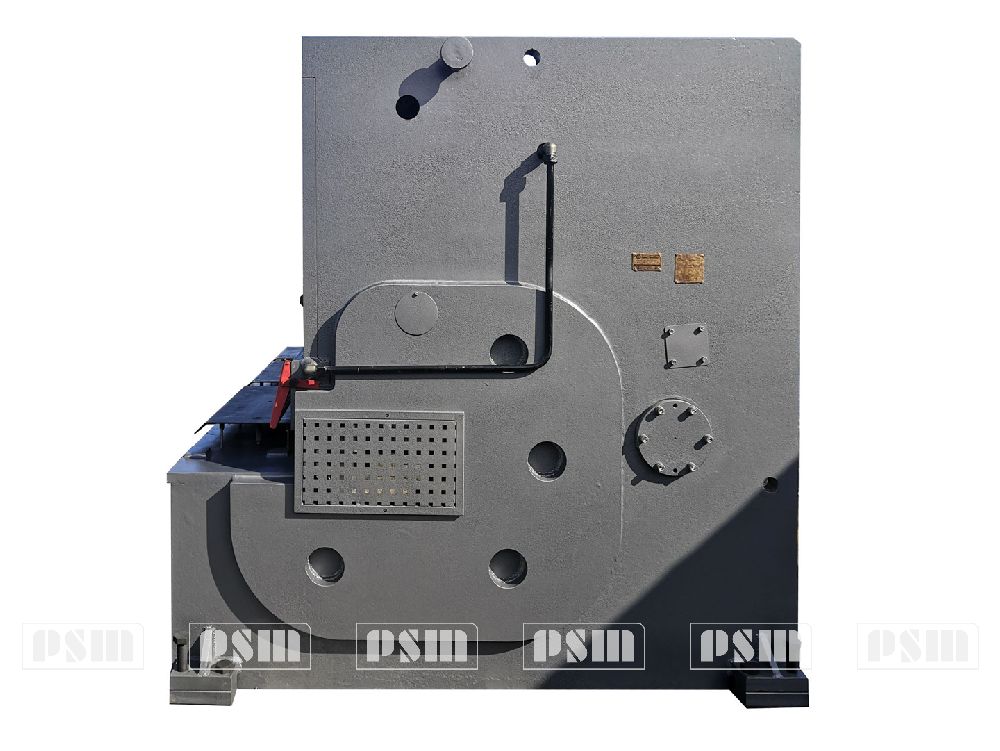

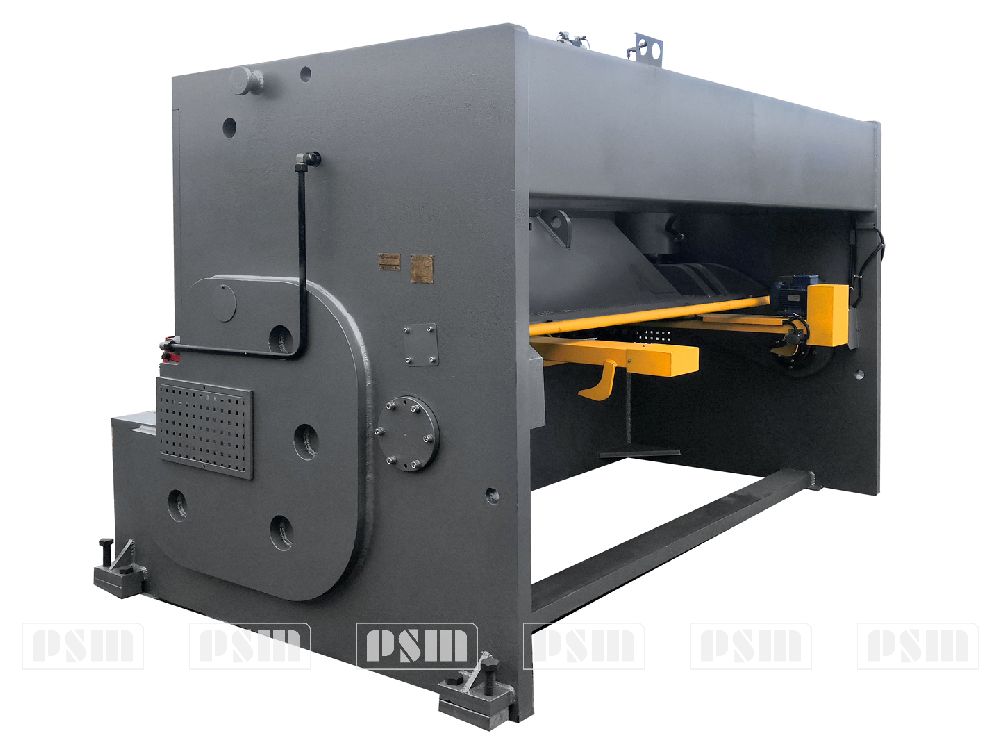

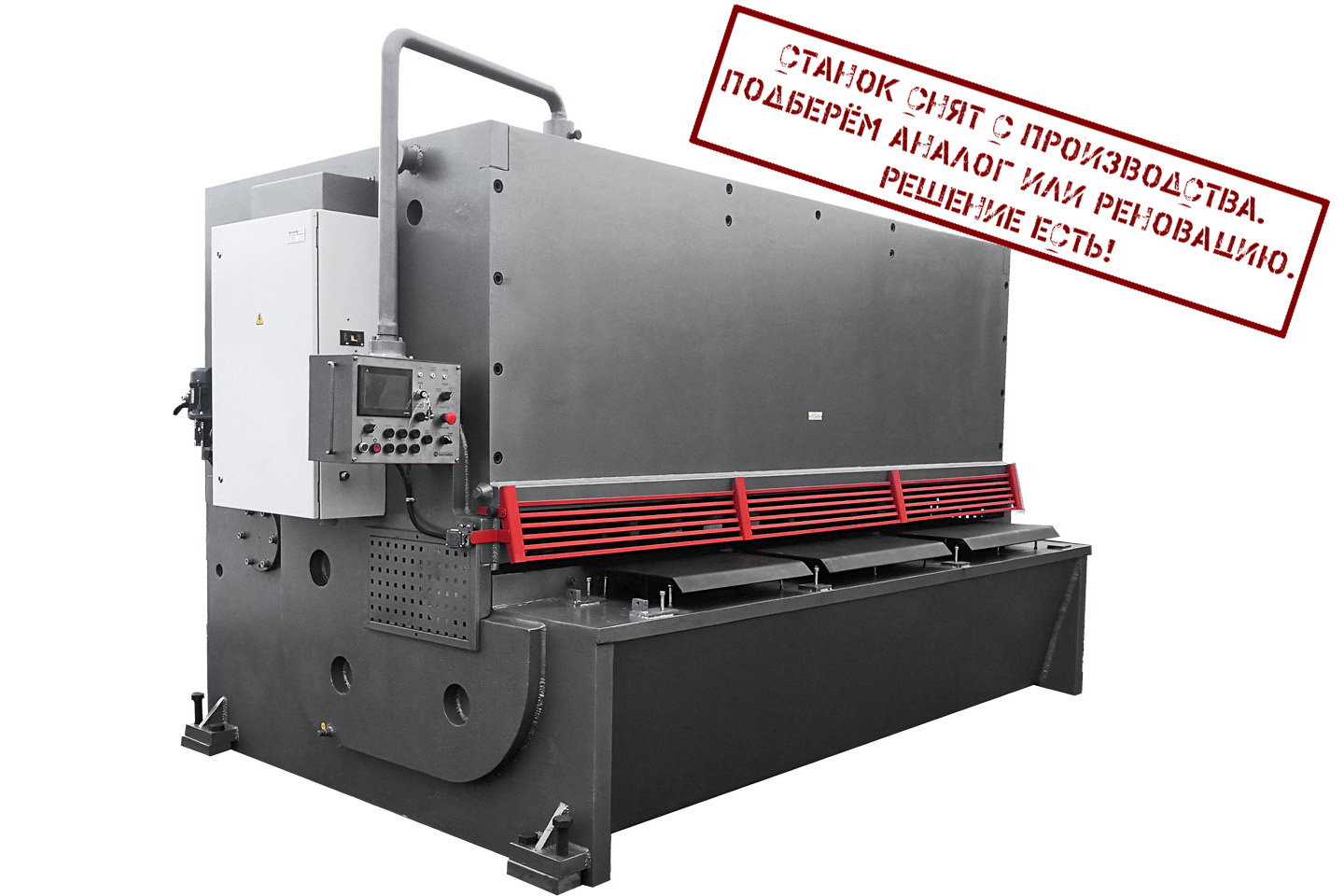

Устройство и принцип работы гидравлических гильотинных ножниц НГ3322.25

- Крепления станины к фундаменту
- Станина
- Гидравлические прижимы
- Привод регулировки зазора между ножами
- Трубопровод гидравлической системы
- Упор задний
- *Механизм регулироки зазора между ножами
- Ограждение зоны реза
- Электрооборудование
- Станция гидропривода
- Правый гидроцилиндр
- Левый гидроцилиндр

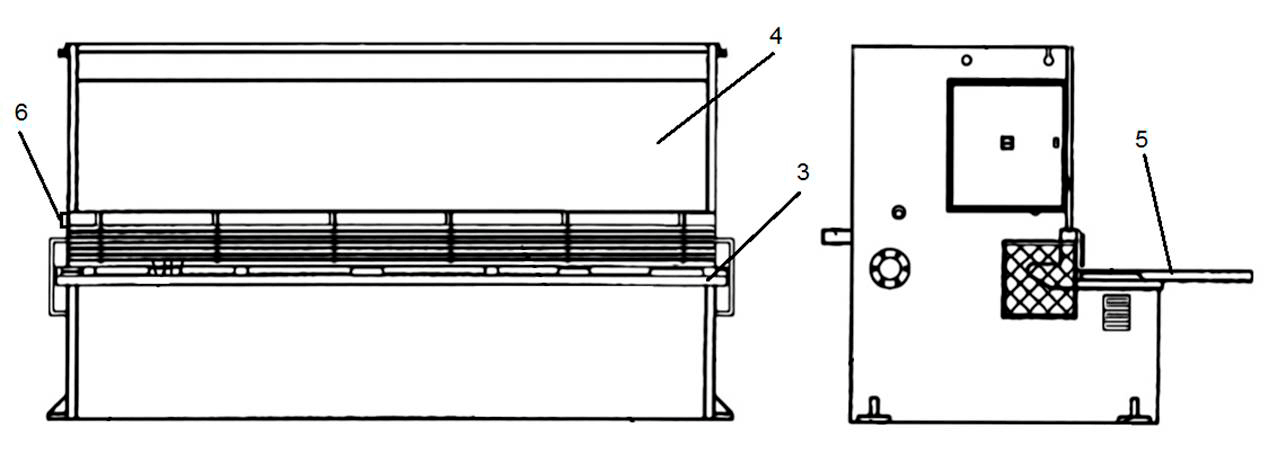

Станина гидравлических гильотинных ножниц НГ3322.25

Станина является основным узлом гильотинных ножниц НГ3322.25, на котором крепятся остальные части гильотины. Станина сборно-сварочная состоит из следующих элементов:
- стйка левая
- стйка левая
- стол (на нём крепятся три ножа)
- прижимная балка
- направляющие
- воздухоспускной клапан ( для выпуска воздуха из балки прижимной 4)

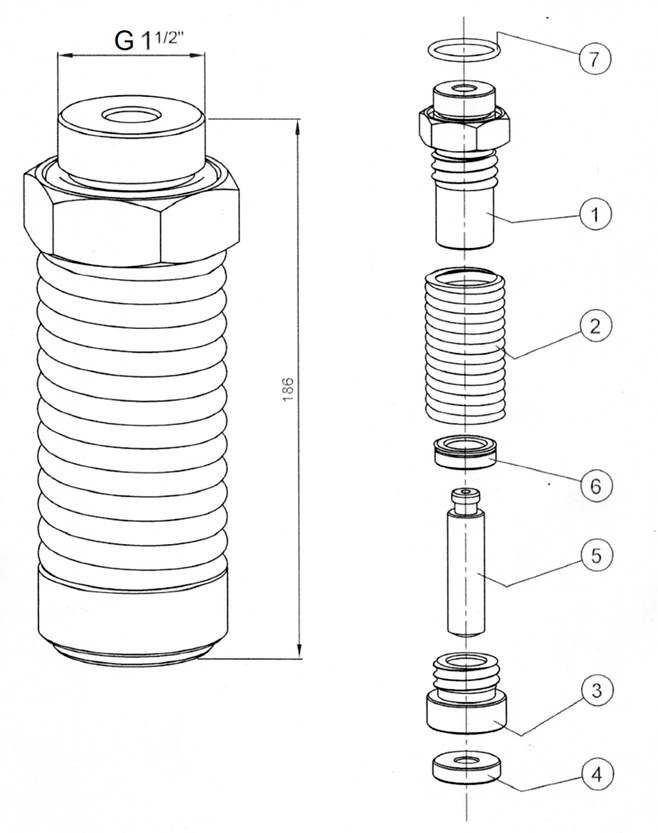

Гидравлический прижим гильотинных гидравлических ножниц НГ3322.25

- Корпус
- Пружина
- Пята
- Полиуретановый демпфер
- Шток
- Манжета
- Уплотнительное кольцо
Гидравлический служит для фиксации листа на столе ножниц во время операции реза. Состоит из корпуса 1 с установленным уплотнительным коль-цом 7, штока 5 с установленной манжетой 6, который толкает пяту 3. Пружина 2 возвращает шток вверх при обратном ходе ножевой балки. Полиуретановый демп-фер 4 служит для бережного прижима заготовки, не оставляя следов.

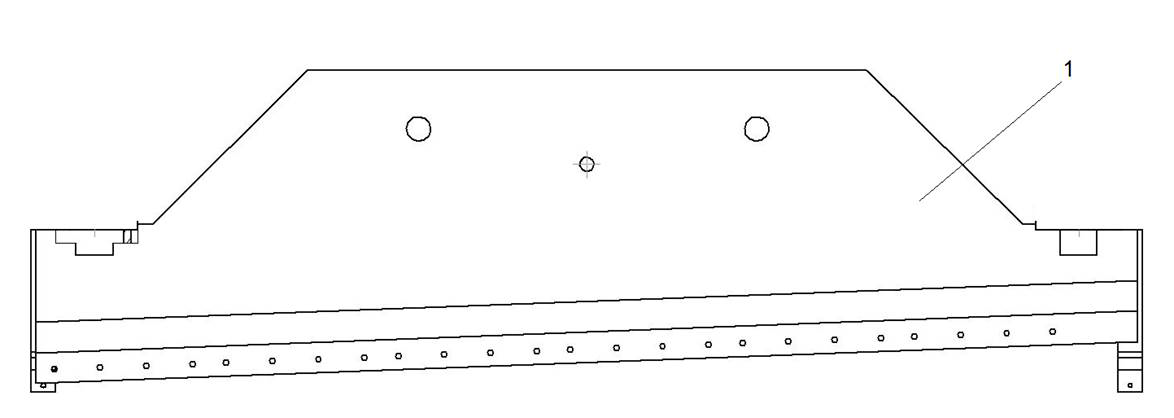

Ножевая балка гильотинных гидравлических ножниц НГ3322.25

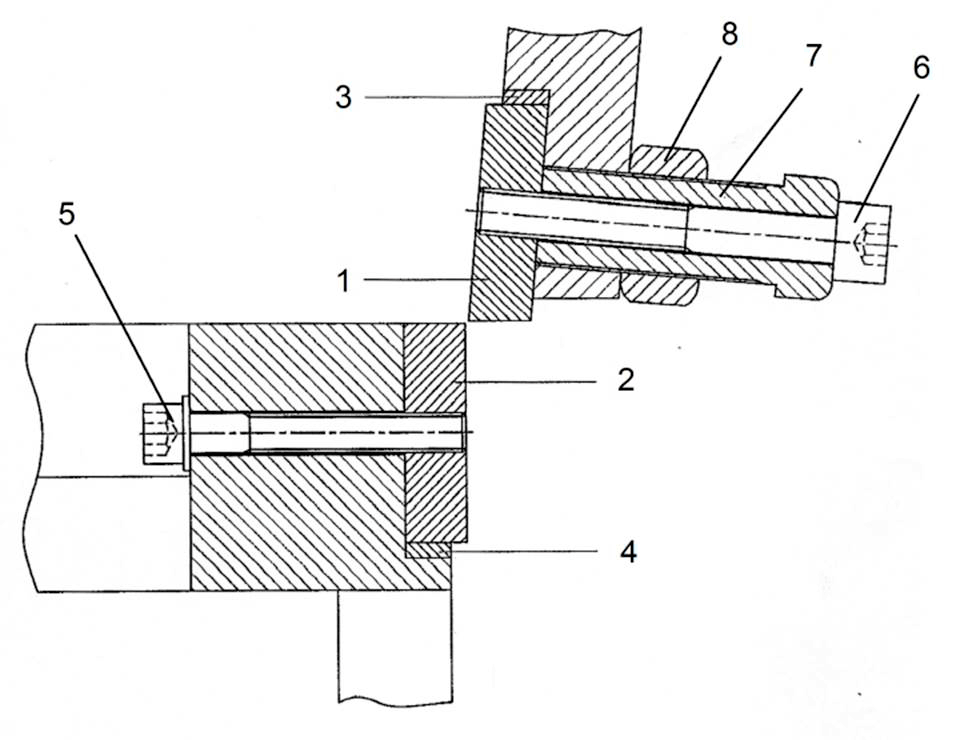

Установка ножей гильотинных ножниц НГ3322.25

- Верхние ножи
- Нижние ножи
- Компенсатор верхних ножей
- Компенсатор нижних ножей
- Винты крепления нижних ножей
- Винты крепления верхних ножей
- Футорки
- Контрогайки
Балка ножева представляет собой жесткую сварную конструкцию . К ней винтами 6 крепятся верхние ножи 1 Футорки 7 с контрогайками 8 служат для наиболее точной установки верхних ножей по все опорной плоскости ножевой балки

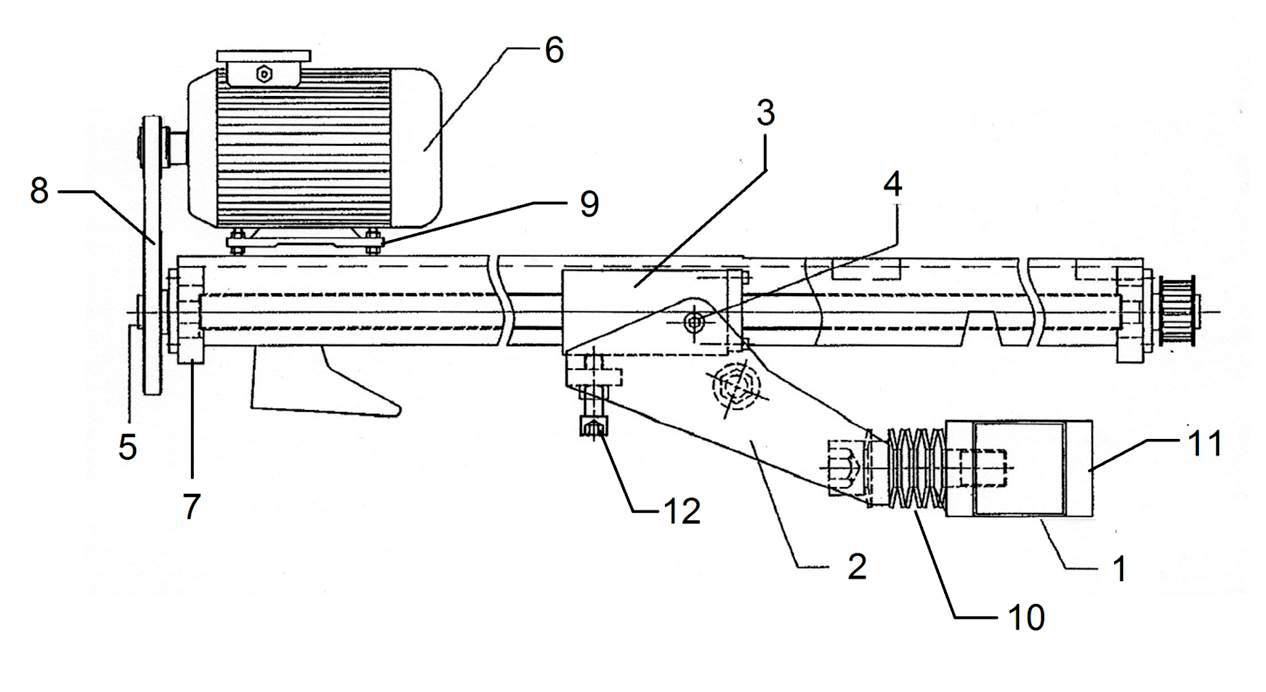

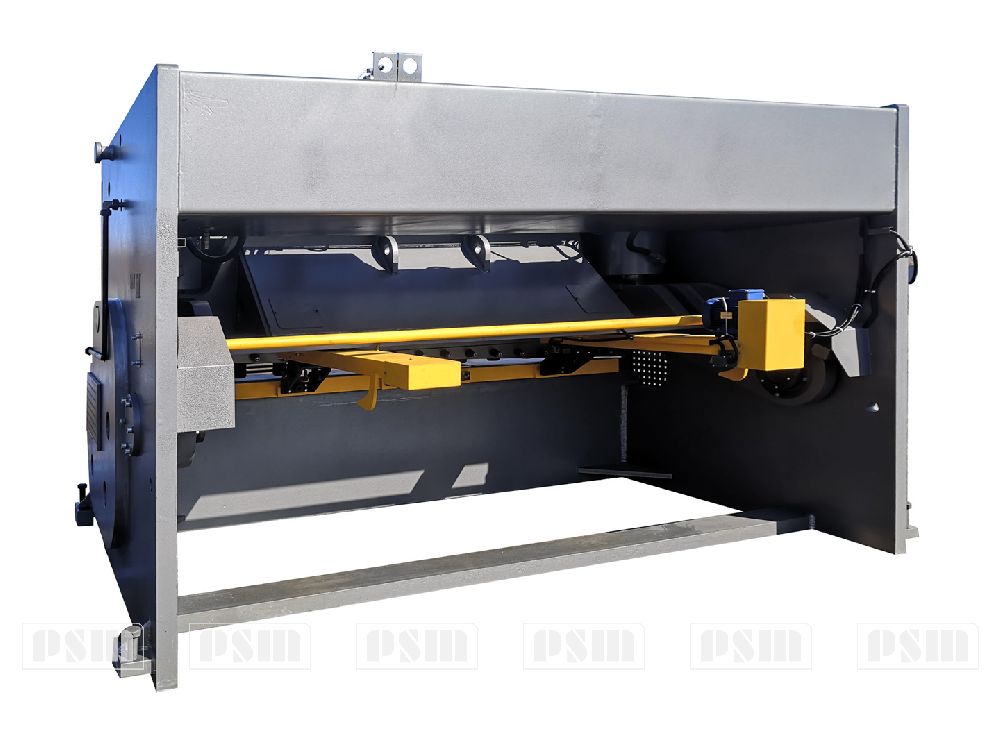

Задний упор гильотинных ножниц НГ3322.25

- Упорная балка
- Кронштейны
- Каретки
- Соеденительные оси
- Ходовые винты
- Электродвигатель
- Корпуса
- Ременая передача
- Подмоторная плита
- Тарельчатые пружины
- Упорная полоса
- Винты
Упор задний служит для установки длины разрезаемого листа. Состоит из упорной балки 1, которая через кронштейны 2 крепится на каретках 3. Кронштейны соединены с каретками с помощью осей 4. Каретки перемещаются на ходовых винтах 5, установленных в корпусах 7. Корпуса болтами закреплены на ножевой балке. Натяжение ременной передачи между эл.двигателем 6 и ходовым винтом осу-ществляется регулировкой подмоторной плиты 9. Плоскостность упорной поверхности балки обеспечивается винтами 12 и точ-ной регулировкой упорной полосы 11 с помощью потайных винтов. Тарельчатые пружины 10 служат демпфером для смягчения ударной нагрузки от подаваемой заготовки относительно механизма заднего упора.

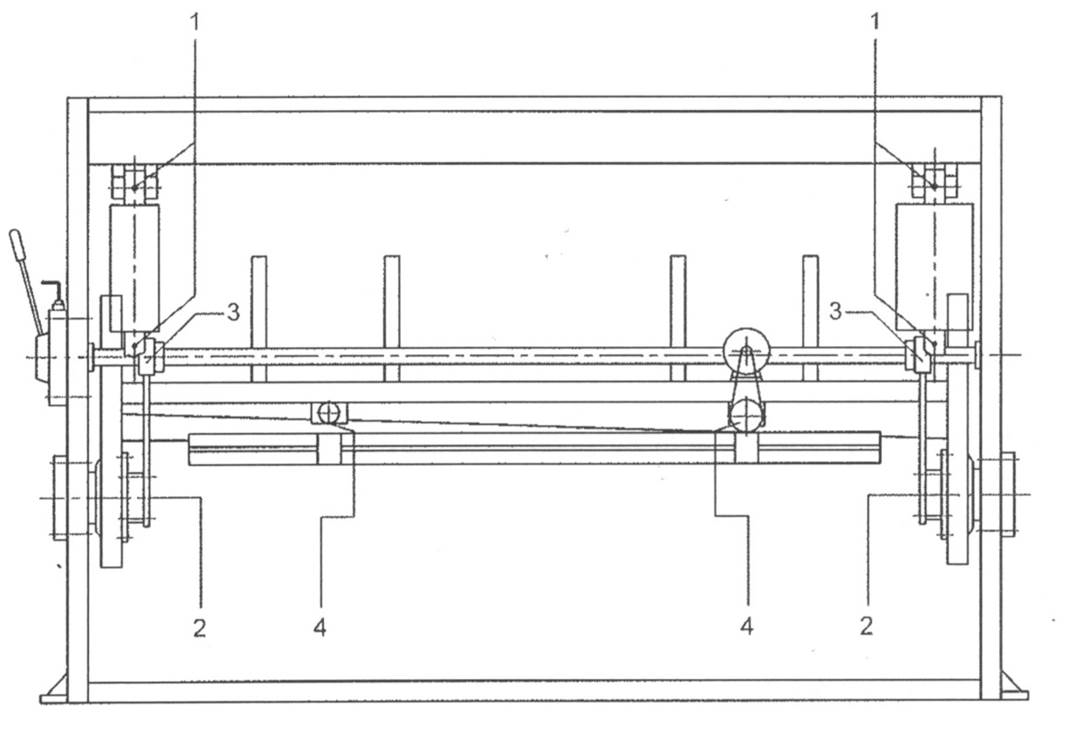

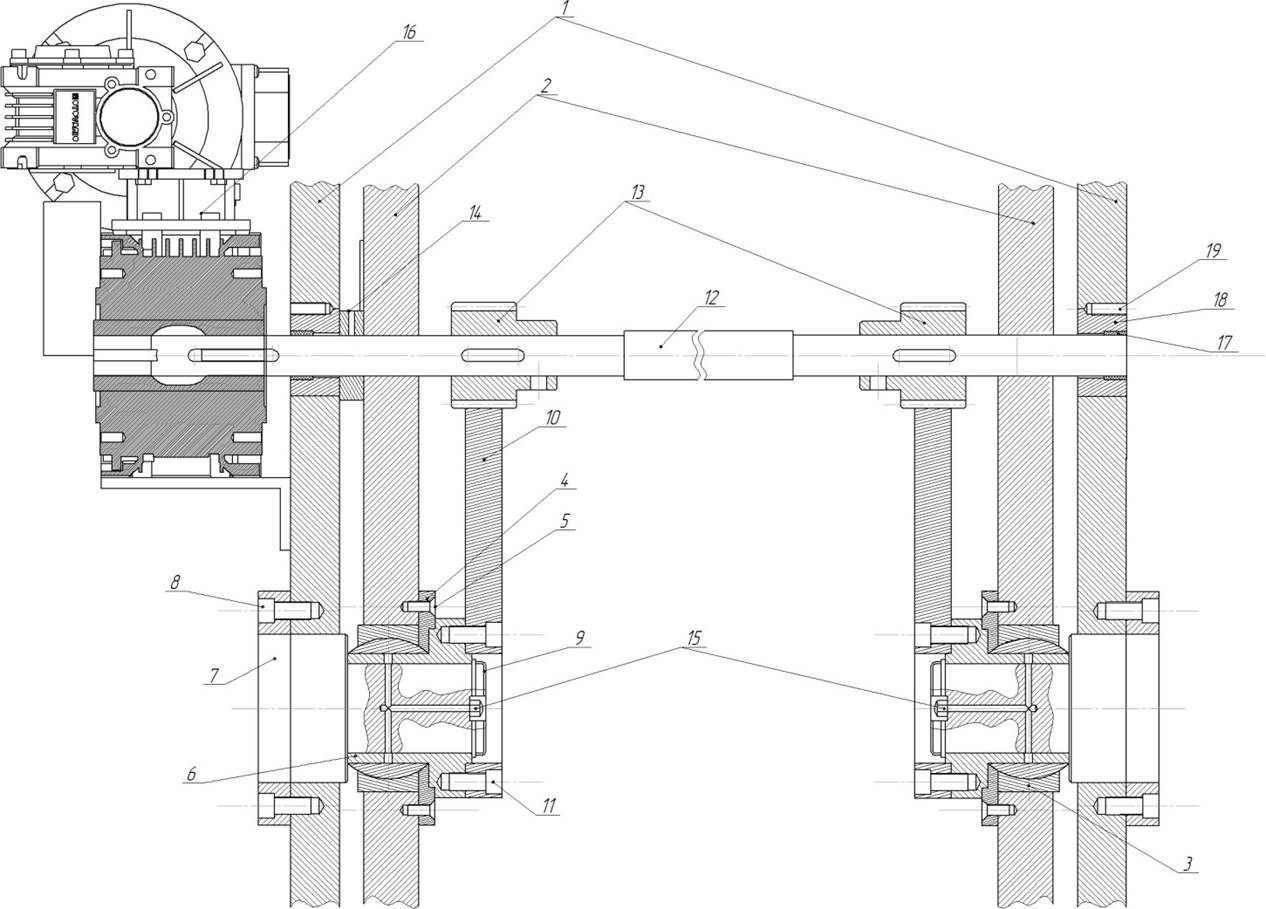

Механизм регулировки зазора гильотинных ножниц НГ3322.25

- Боковые стенки станины 2шт
- Ножевая балка 1шт
- Подшипник 2шт
- Крышка подшипника 2шт
- Болт 16шт
- Эксцентрик 2шт
- Заглушка 2шт
- Болт 12шт
- Ось 2шт
- Зубчатый сегмент 2шт
- Болт 8шт
- Вал 1
- Ведущая шестерня 2шт
- Стопорная втулка 2шт
- Масляный канал 2шт
- Мотор-редуктор 1шт
- Подшипник 2шт
- Эксцентриковая втулка 2шт
- Гужон 2шт
Механизм регулировки зазора между ножами осуществляется путем смемещения опорных подшипников 3 ножевой балки 2 с помощью проворота эксцентриков 6. К эксцентрикам закреплены зубчатые сегменты 10, которые приводятся в движение ведущими шестернями 13, установленными на валу 12 мотор-редуктора 16.
Гидравлика ножниц гильотинных НГ3322.25

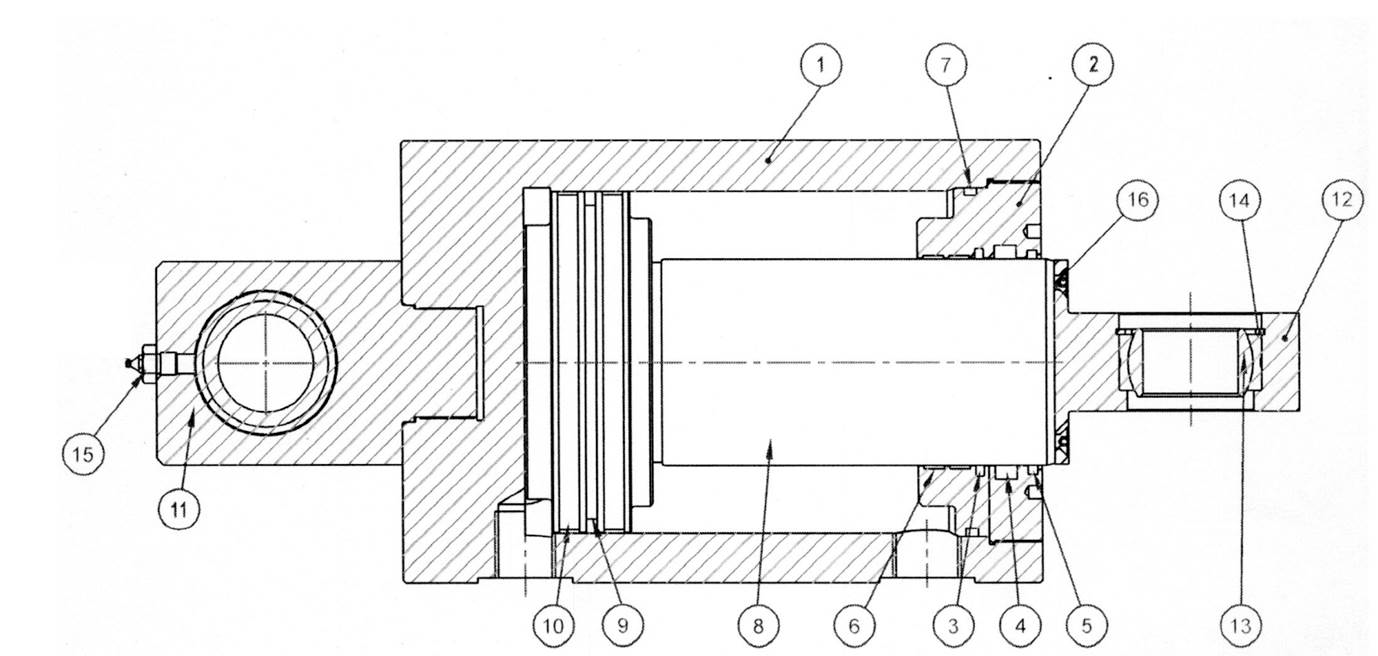

Гидроцилиндр гильотинных ножниц НГ3322.25

- Корпус цилиндра
- Гайка цилиндра
- Уплотнение штока
- Манжета
- Грязесъемник
- Защитное фторопластовое кольцо
- Кольцо уплотнительное
- Шток
- Поршень цилиндра
- Защитное фторопластовое кольцо
- Проушина цилиндра
- Проушина штока
- Подшипник
- Стопорное кольцо
- Тавотница
- Винт

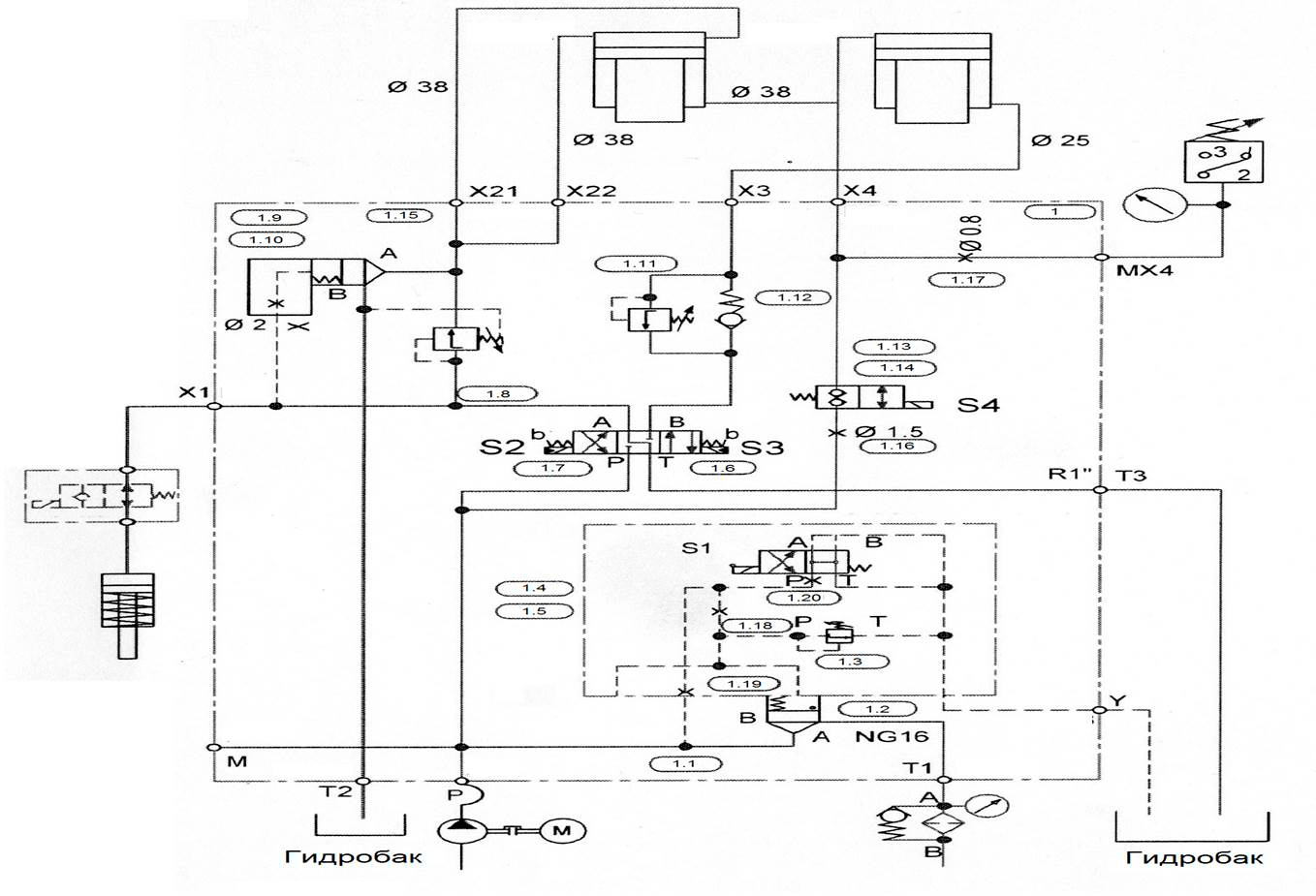

Гидравлическая схема гильотинных ножниц НГ3322.25

1
|
Корпус гидроблока
|
1.2
|
Двухходовой клапан
|
LC16A10D7
|
1.3
|
Корпус клапана
|
1.4
|
Гидрораспределитель
|
0810091225
|
1.5
|
Предохранительный клапан
|
DBDH 6K1X/315
|
1.6
|
Золотниковый распределитель
|
4WEH 16 L7X
|
1.7
|
Гидрораспределитель
|
0810091212
|
1.8
|
Клапан последовательный
|
1.9
|
Двухходовой клапан
|
LC32 A40D7X
|
1.10
|
Корпус клапана
|
1.11
|
Предохранительный клапан
|
DBDH 10 K1X/315
|
1.12
|
Обратный клапан
|
M-SR 20 KE05-1X
|
1.13
|
Клапан
|
1.14
|
Катушка
|
24В
|
1.15
|
Винт
|
|
1.16
|
Отверстие
|
|
1.17
|
Отверстие
|
|
1.18
|
Отверстие
|
|
1.19
|
Отверстие
|
|
1.20
|
Отверстие
|
|
Транспортирование и устновка гидравлических гильотинных ножниц НГ3322.25

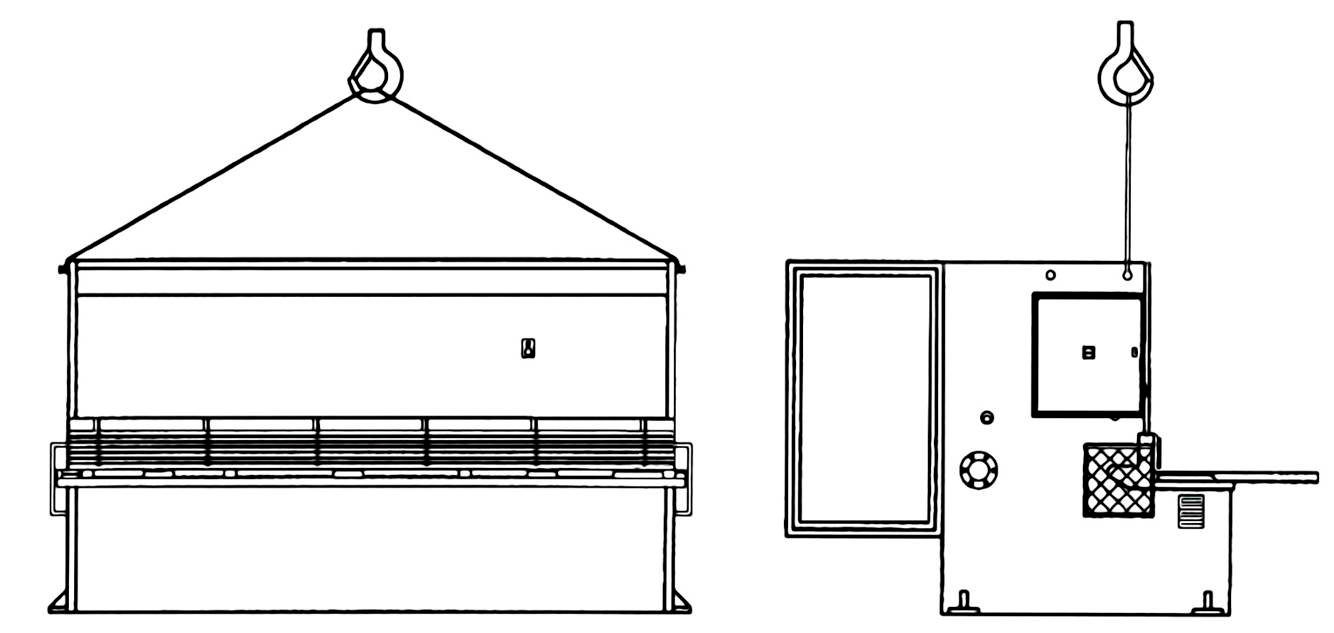

Транспортирование ножниц НГ3322.25 следует производить только за цапфы согласно приведенной схемы
- При захвате тросом необходимо следить за тем, чтобы не повредить лакокра-сочные покрытия ножниц.
- После установки на фундаменте цапфы и предохрани-тельные накладки снять.
- Перед установкой станок необходимо тщательно очистить от антикоррозионных по-крытий. Наружные поверхности станка покрыты антикоррозионной ингибированной смаз-кой НГ-203А. Для удаления смазки нужно воспользоваться деревянной лопаточкой и салфетками, смоченными бензином или уайт-спиритом.
- Во избежание коррозии очищенные поверхности нужно покрыть тонким слоем мас-ла ИЗОА ГОСТ 20799—75 или масла, заменяющего его.

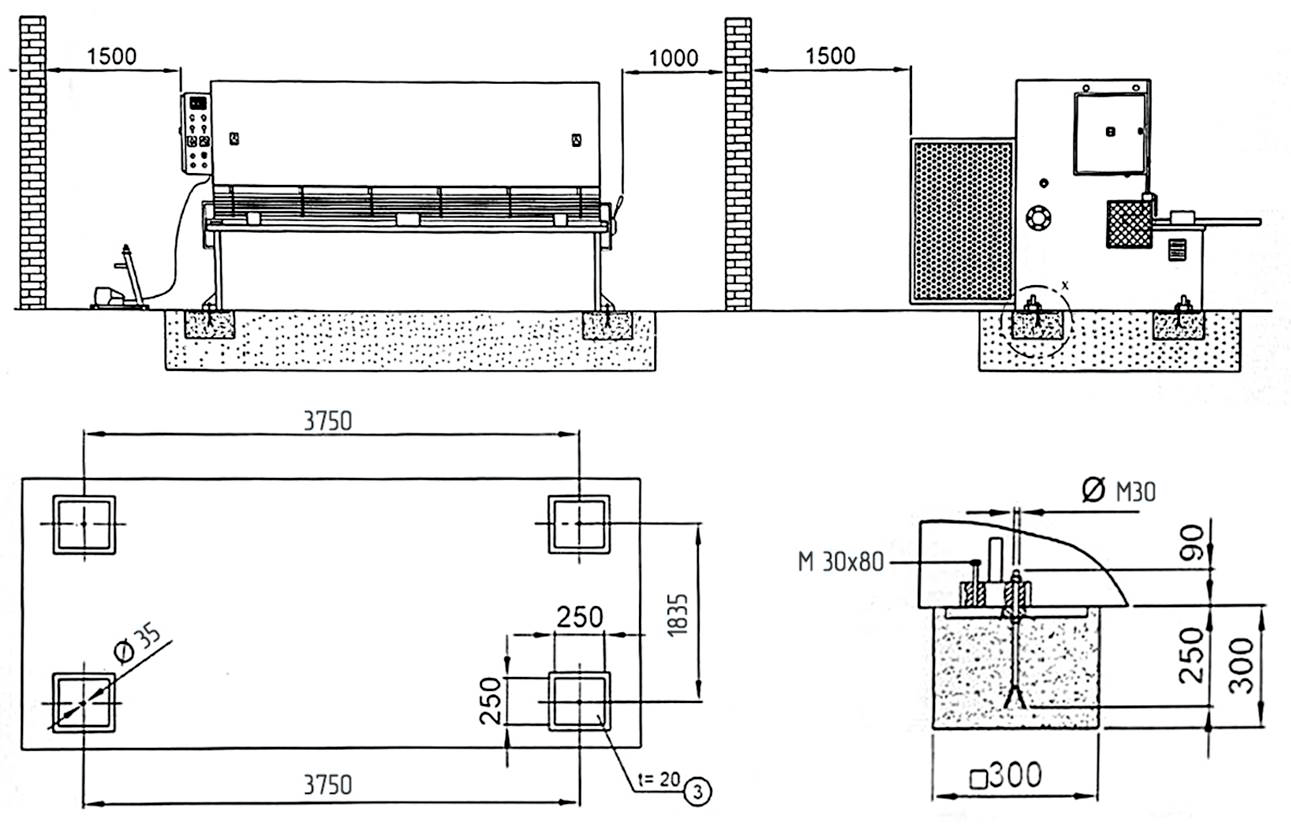

Установка гильотинных гидравлических ножниц НГ3322.25

- Ножницы гильотинные НГ3322.25 устанавливаются на фундамент, показанный на рис
- При этом глубина заложения фундамента определяется в зависимости от состояния грунта, но не менее 800 мм.
- Точность установки ножниц НГ3322.25 в поперечном и продольном направлениях должна быть выдержана в пределах до 0,2 мм на длине 1000 мм.
- Горизонтальность стола ножниц необходимо периодически проверять (но не реже одного раза в шесть месяцев
Подготовка гильотинных гидравлических ножниц НГ3322.25 к первоначальному пуску
- Очистите ножницы гильотинные гидравлические НГ3322.25 от антикоррозийной смазки
- Убедиться в правильности монтажа и надежности крепления всех соединений
- Выполнить требования, изложенные разделе «Система смазки»
- Заземлить ножницы НГ3322.25 подключением к общей цеховой системе заземления.
- Подключить ножницы к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
- Ознакомиться с обозначением и назначением кнопок и переключателей на пульте управления.
- Установить переключатель режимов работы в положение «НАЛАДКА» и с помощью кнопок на пульте управления убедиться в правильности работы машины и выполнении всех команд, четкости срабатывания путевых выключателей и блокировок.
- Установить переключатель режимов работы в положение «Одиночный ход».
- С помощью педали произвести обкатку ножниц гидравлических гильотинных НГ3322.25 в течение одного часа.
- На всех режимах необходимо проверить четкость работы и герметичность гидросистемы, взаимодействие частей и деталей, отсутствие интенсивного нагрева трущихся пар и рабочей жидкости.
Система смазки ножниц гидравлических гильотинных НГ3322.25

Точки смазки ножниц гильотинных гидравлических НГ3322.25:
- Подшипники гидроцилиндров
- Подшипники ножевой балки
- Шестерни регулировки зазора между ножами
- Винты заднего упора и направляющие
Смазка ножниц обеспечивается жидкой смазкой, осуществляемой вручную с периодичностью раз в месяц
Техническое обслуживание ножниц гидравлических гильотинных НГ3322.25
- Техническое обслуживание гидравлических гильотинных ножниц НГ3322.25 состоит из проверки их технического состояния внешним осмотром и в процессе работы, цель которых – предупредить возникнове-ние неисправностей (повысить надежность) и уменьшить изнашивание деталей (по-высить долговечность) и, следовательно, длительное время поддерживать ножниц в состоянии постоянной технической исправности и готовности к работе. Правильная эксплуатация и уход гарантируют безотказную работу ножниц, увели-чивает их межремонтные сроки и производительность.Для этого нужно соблюдать следующие правила:
- содержать ножницы гильотинные гидравлические НГ3322.25 в чистоте;
- приступая к работе, проверить в наличие масла в баке гидропривода, редукторе, при необходимости долить;
- первичную замену масла производить через три месяца после пуска ножниц в эксплуатацию, а затем регулярно осуществлять контроль за качеством масла и, при необходимости заменять его, но не реже одного раза в шесть месяцев работы;
- перед пуском удалить воздух из гидросистемы;
- периодически проверять паспортные данные ножниц, при наличии отклонений ножницы остановить и настроить;
- следить за состоянием трубопроводов на отсутствия течи масла;
- ежедневно проверять исправность заземляющих устройств;
- при длительной интенсивной работе ножниц периодически проверить нагрев узлов, следить за состоянием подшипниковых узлов, они должны быть постоянно смазаны;
- следить за состоянием электрических блокировок рабочих органов;
- по окончании работы очистить ножницы гильотинные гидравлические НГ3322.25 от грязи и пыли, смазку производить согласно требованием раздела «Смазочная система» настоящего РЭ;
- периодически, не реже одного раза в шесть месяцев проверять положение ножниц на фундаменте.
- ножницы гильотинные гидравлические НГ3322.25 обслуживаются одним оператором III разряда.
Электрооборудование гидравлических гильотинных ножниц НГ3322.25
- Питание электрооборудования гидравлических ножниц НГ3322.25 осуществляется через вводной автоматический выключатель QF1 от цеховой сети.
- Род тока – переменный, 3-х фазный.
- Напряжение – 380В; 50 Гц.
- Напряжение цепей управления постоянного тока 24В.
- Напряжение цепей сигнализации постоянного тока 24В.
- Напряжение цепей освещения реза постоянного тока 24В.
- Мощность главного привода 30кВт.
- Насос гидросистемы ножниц приводится во вращение асинхронным трехфазным двигателем с короткозамкнутым ротором.
- Двигатель маслостанции включается магнитным пускателем КМ1 через автоматический выключатель QF2.
- Управление гидроаппаратами осуществляется электромагнитными клапанами. Рабочее напряжение катушек электромагнитов – 24В постоянного тока. Ограничение движения суппорта ножа осуществляется конечными выключателями.
- Система управления построена на базе ПЛК Omron CP1L и панели оператора Omron NB7W.
- Управление прессом осуществляется с пульта управления. На панели пульта располагаются панель оператора, кнопки управления, переключатели, индикация .
- На боковой стенке электрошкафа установлен вводной автомат QF1. Расположение пускорегулирующей и управляющей аппаратуры приведено на рисунке 2.
- Через отверстия в днище электрошкафа подводится питание ~380В трехфазного переменного тока 4х16мм2.

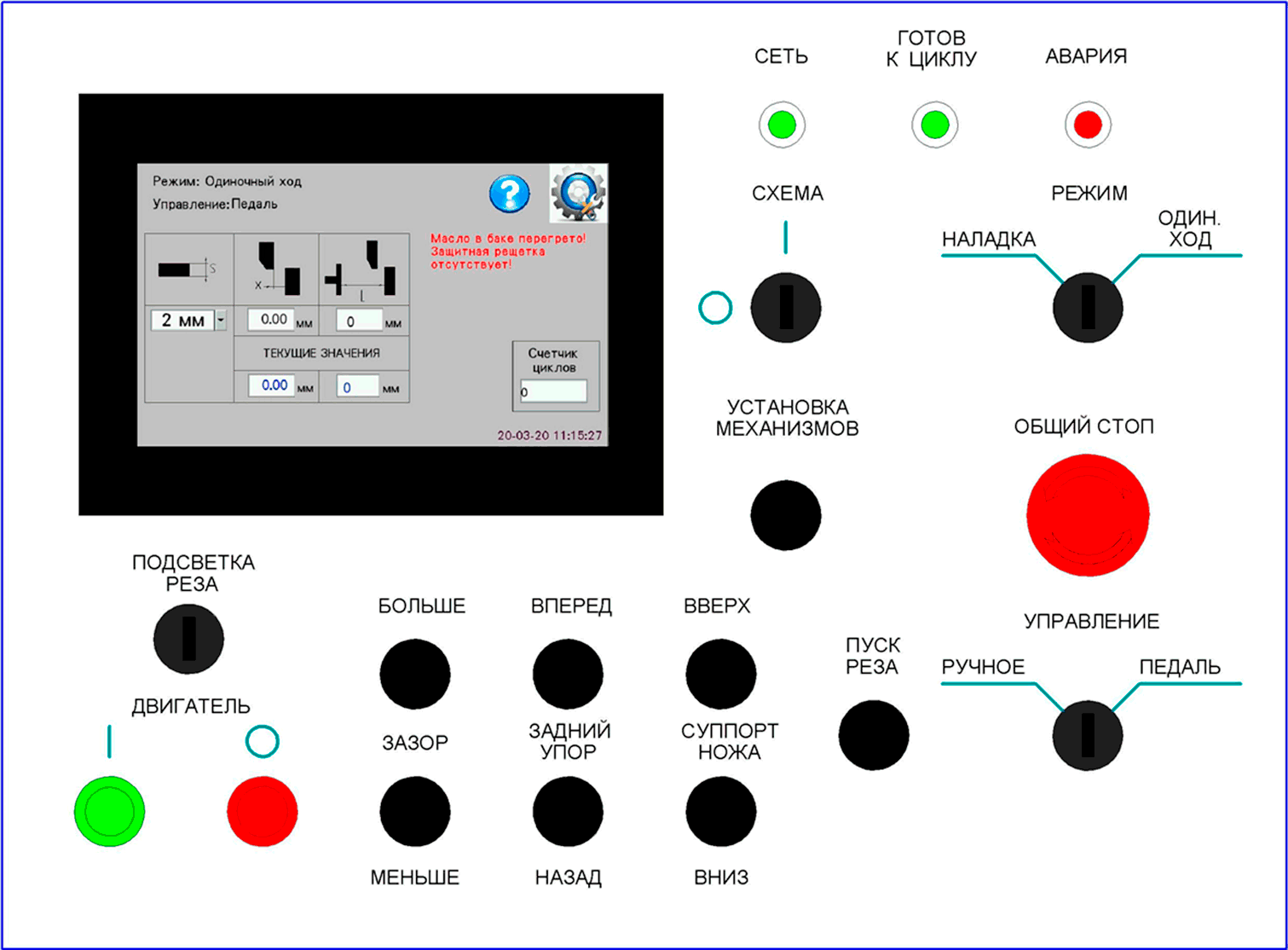

Панель пульта управления ножниц гидравлических гильотинных НГ3322.25
Первоначальное включение гидравлических ножниц НГ3322.25 после монтажа должно осуществляться опытным и достаточно квалифицированным персоналом, имею-щим допуск к производству пуско-наладочных работ и предварительно ознаком-ленным с принципиальной электросхемой гидравлических ножниц и данным руко-водством.
Установка зазора между ножами идравлических ножниц НГ3322.25;

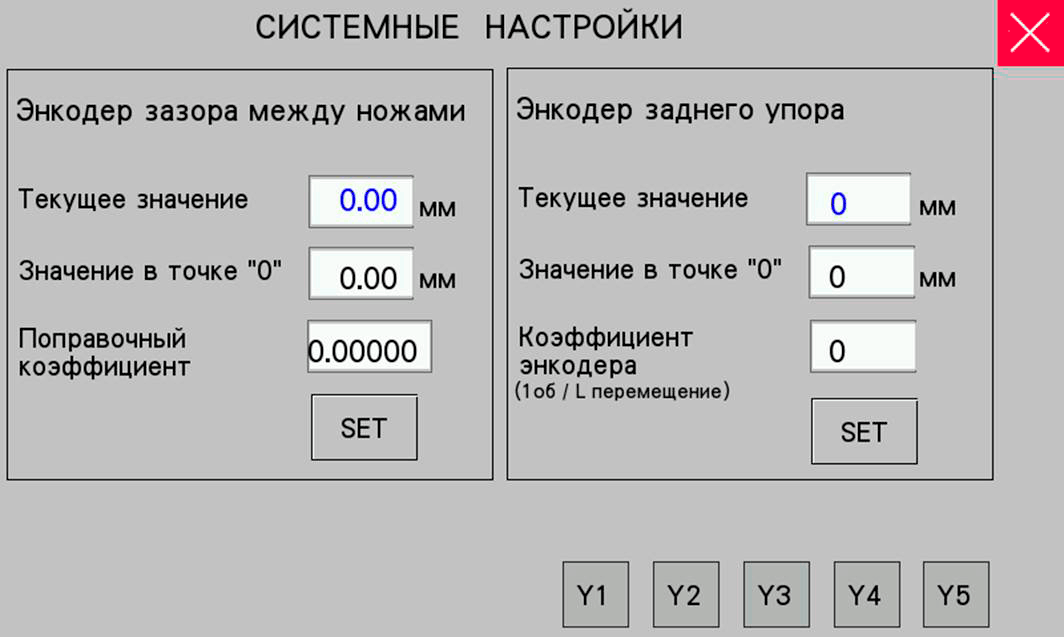

после ввода авторизации в системе управления откроется окно "Системные настройки"

- Ввыставить «Значение в точке» =0,1
- «Поправочный коэффициент» =0,00068
- Важать кнопку "SET"
- Первоначальная установка «Нуля» зазора завершена.
Автоматическая установка зазора между ножами

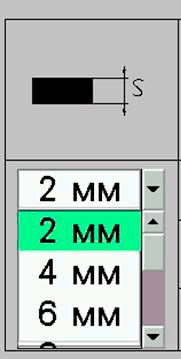

Для автоматической установки зазора необходимо из режима «Наладка» перейти в режим «Одиночный ход». На панели оператора на главном экране необходимо выбрать толщину металла, зазор выставляется в соответствии с данными:
Толщина листа, мм
|
2
|
4
|
6
|
8
|
10
|
13
|
16
|
Зазор, мм
|
0.1–0.15
|
0.35
|
0.55
|
0.75
|
0.95
|
1.25
|
1.55
|
При нажатии на кнопку «Установка механизмов» зазор выставится автоматически.
Установка заднего упора ножниц гидравлических гильотинных НГ3322.25
В окне "Системные настройки":
- Выставить «Значение в точке 0»= 0
- Выставить «Поправочный коэффициент» = 765
- Важать кнопку "SET"
- Первоначальная установка «Нуля» заднего упора завершена.
