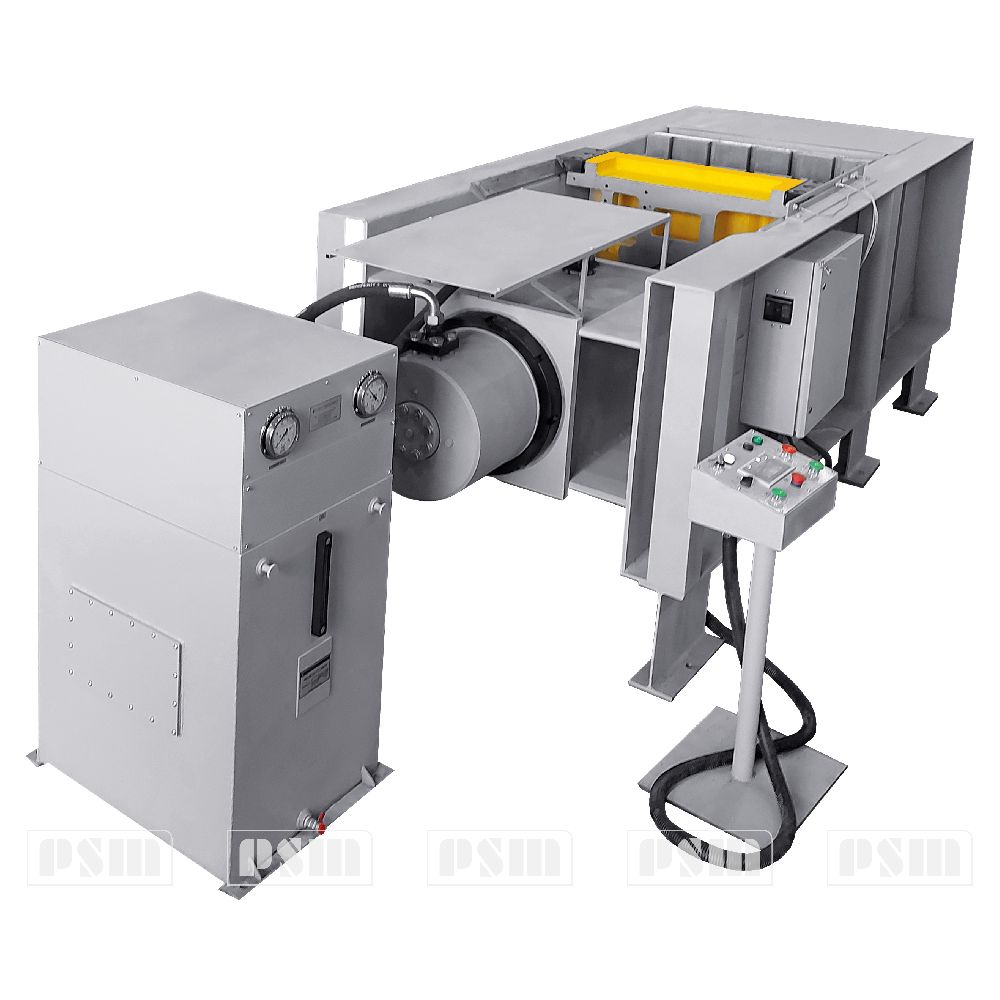

Пресс гидравлический горизонтальный усилием 100т

Артикул: PSMK130010
ДЕ7730

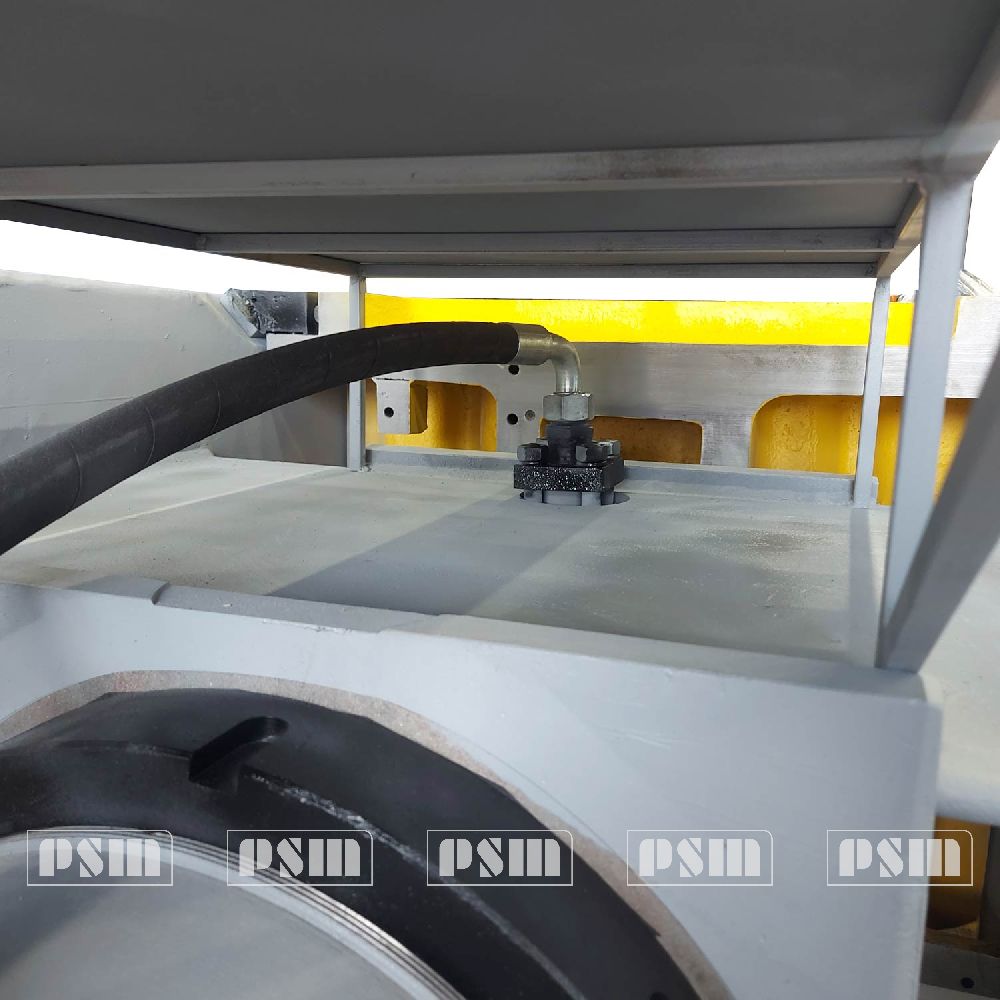

Пресс гидравлический горизонтальный усилием ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
Пресс гидравлический горизонтальный усилием ДЕ7730
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Назначение гидравлического пресса ДЕ7730

Гидравлический пресс ДЕ7730 усилием 100тс предназначен для запрессовки и распрессовки крупногабаритных деталей. Конструкция пресса предусматривает запрессовку/распрессовку крупногабаритных изделий:

  • подшипников
  • полумуфт
  • шкивов
  • втулок
  • ступиц
  • зубчатых колес и подобных деталей

Климатическое исполнение УХЛ и О категория размещения 4.2 по ГОСТ 15150

Технические характеристики ДЕ7730

Номинальное усилие пресса, кН1000
Ход ползуна, мм500
Наибольшее расстояние между столом и ползуном, мм800
Размеры стола: Спереди-назад мм630
Размеры стола: Сверху-вниз мм560
Скорость холостого хода ползуна, не менее, мм/с60
Скорость рабочего хода ползуна, не менее, мм/с3,8..10
Скорость возвратного хода ползуна, не менее, мм/с150
Габариты пресса:
длина, мм3700
ширина, мм2000
высота, мм1150
Масса пресса, кг 2850
Характеристика электрооборудования
Род тока питающей сетиПеременный трехфазный
Частота тока, Гц50
Напряжение, В380
Количество электродвигателей, шт 1
Мощность, кВт7,5

УСТРОЙСТВО, РАБОТА ПРЕССА ДЕ7730 И ЕГО СОСТАВНЫХ ЧАСТЕЙ

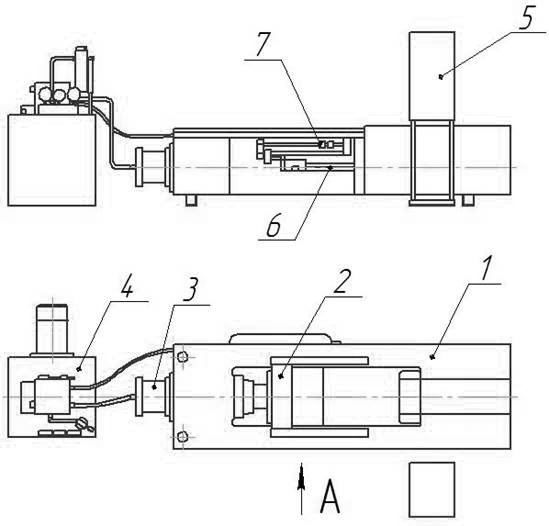

Сборочные узлы гидравлического пресса ДЕ7732

  1. Станина
  2. Ползун
  3. Главный цилиндр
  4. Гидроагрегат
  5. Механизм конечных выключателей выталкивателя

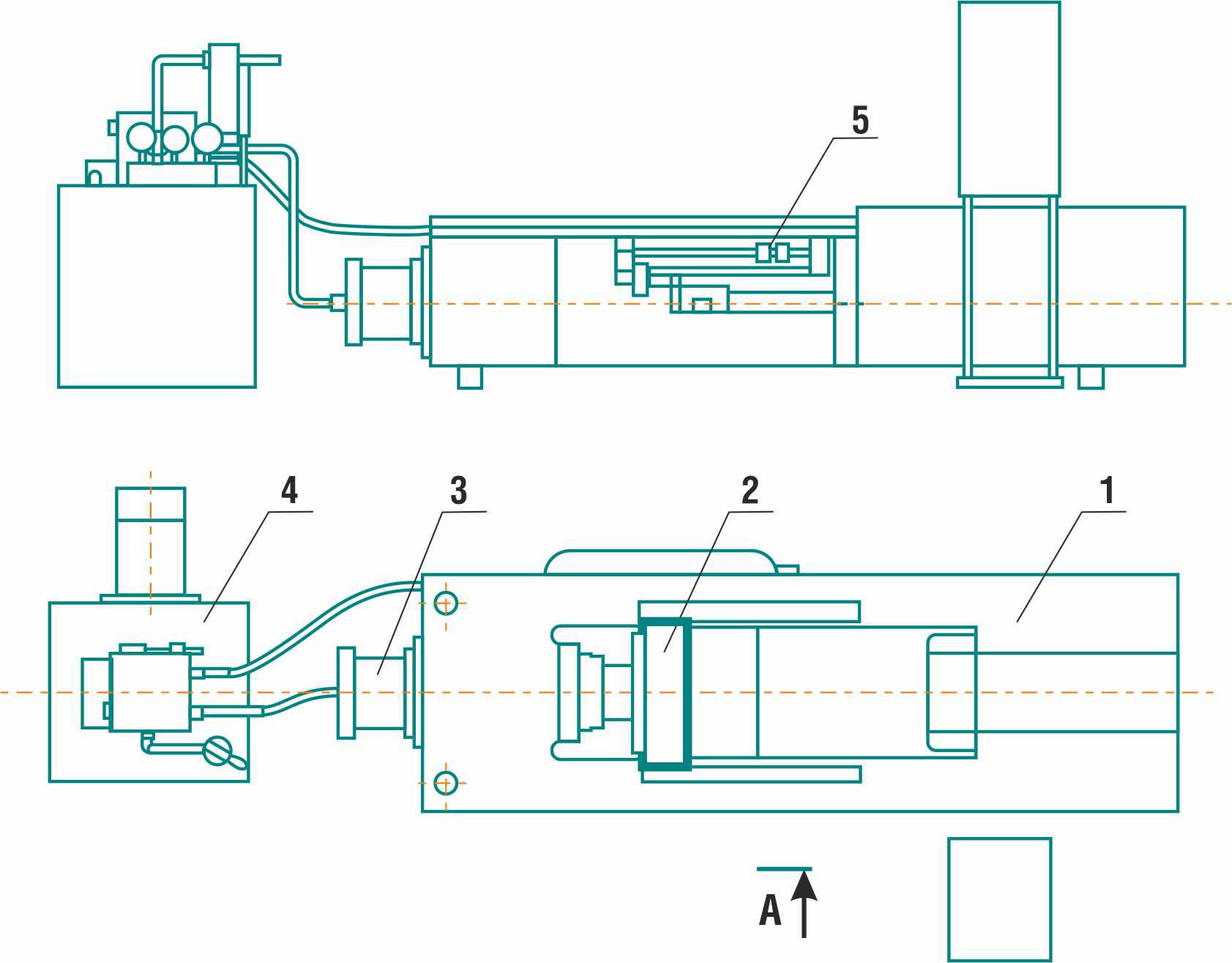

Общая компоновка пресса

Основной несущей конструкцией пресса является станина, в которую встроен главный цилиндр. В нишах станины расположены цилиндры возврата, трубопроводы, механизм конечных выключателей ползуна. Электроаппаратура пресса размещена в отдельном шкафу. Гидроагрегат закреплен на фундаменте слева от станины пресса.

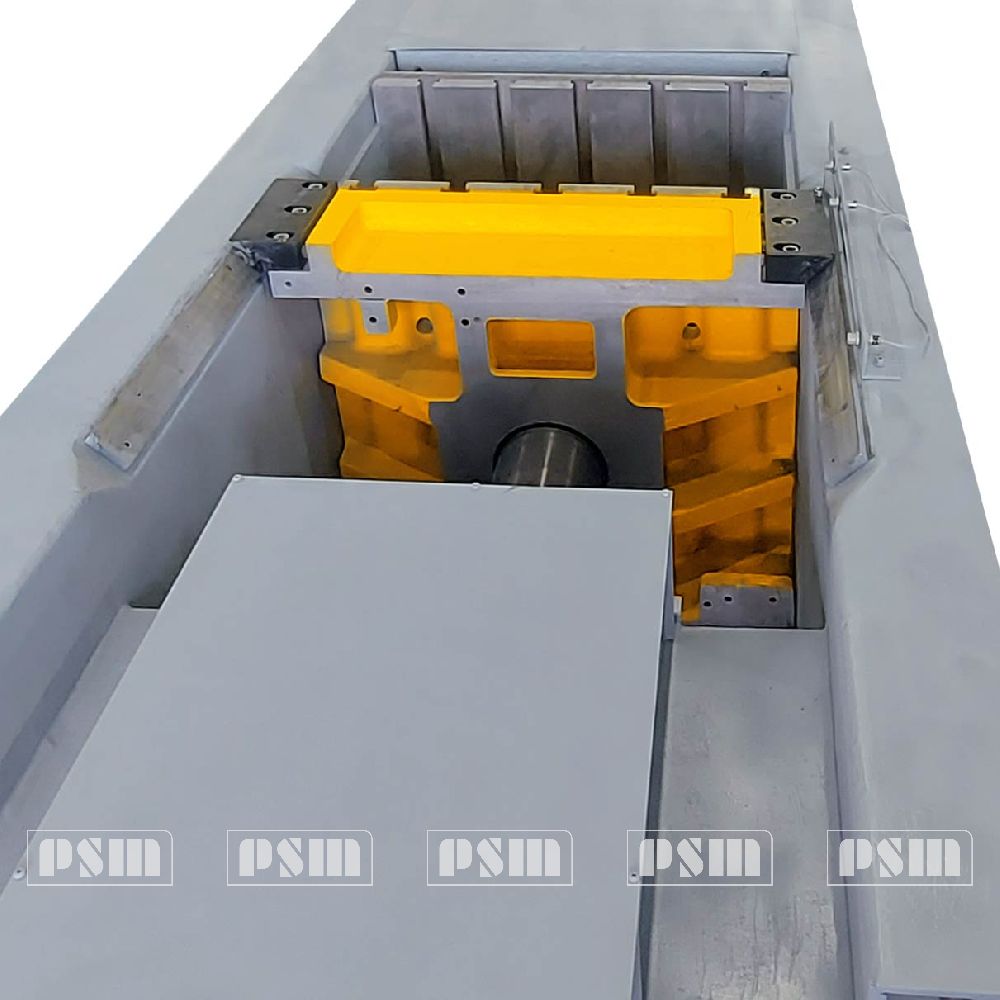

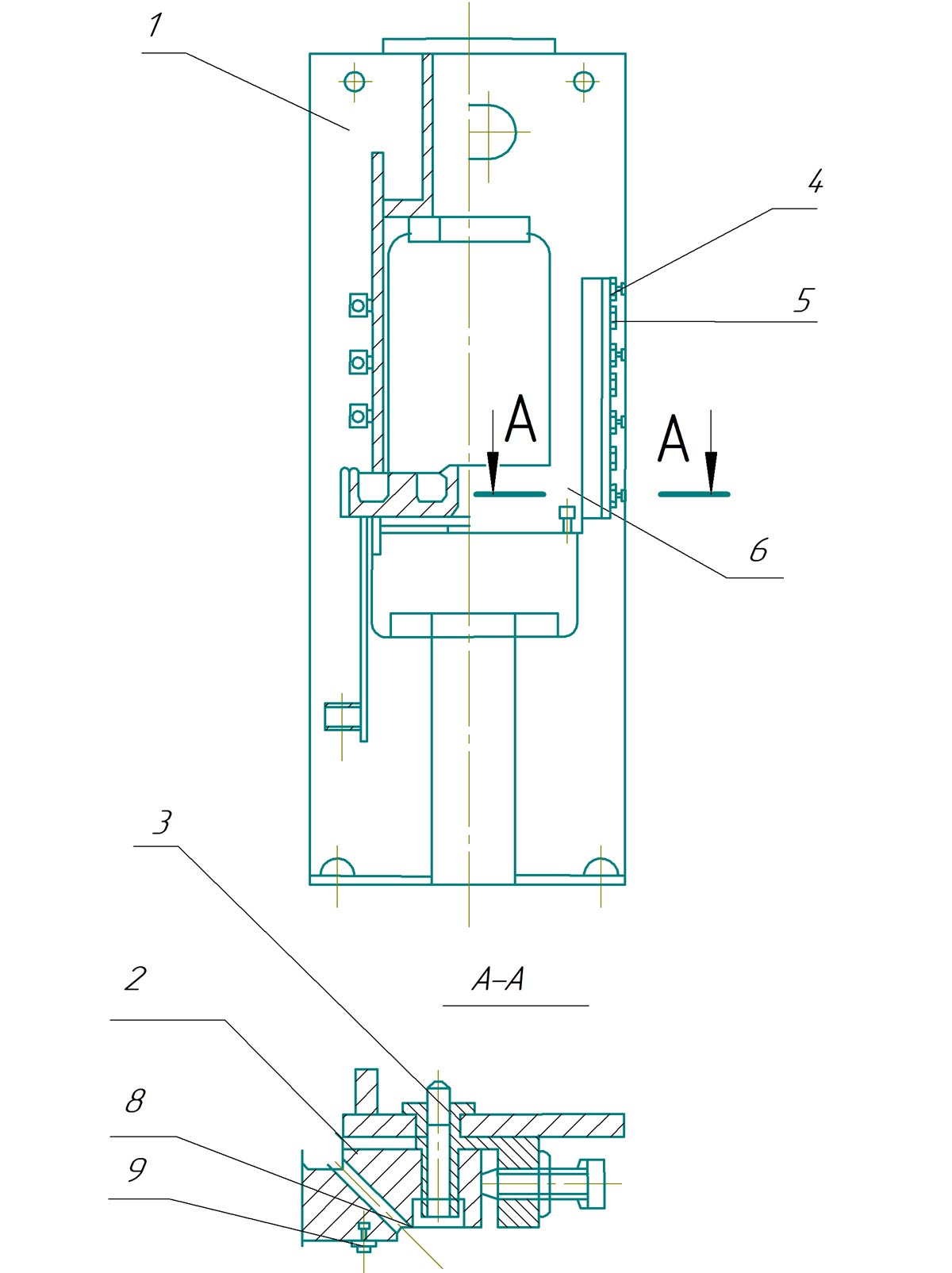

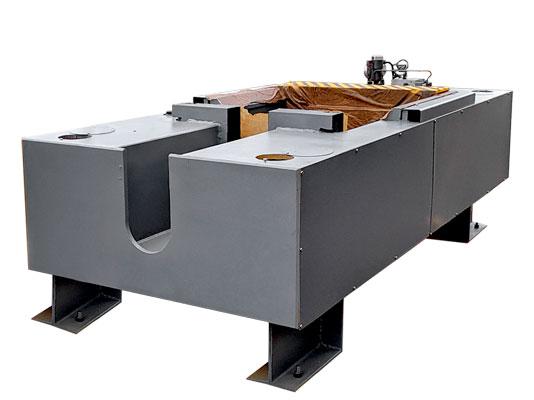

Станина гидравлического пресса ДЕ7730

Станина 1 пресса рамного типа, сварная. На стойках станины расположены клиновые направляющие (поз.2), закрепленные винтами (поз. 3). С помощью регулировочных винтов (поз. 4 и 5) устанавливается параллельность ползуна к столу пресса.

Станина гидравлического пресса ДЕ7730

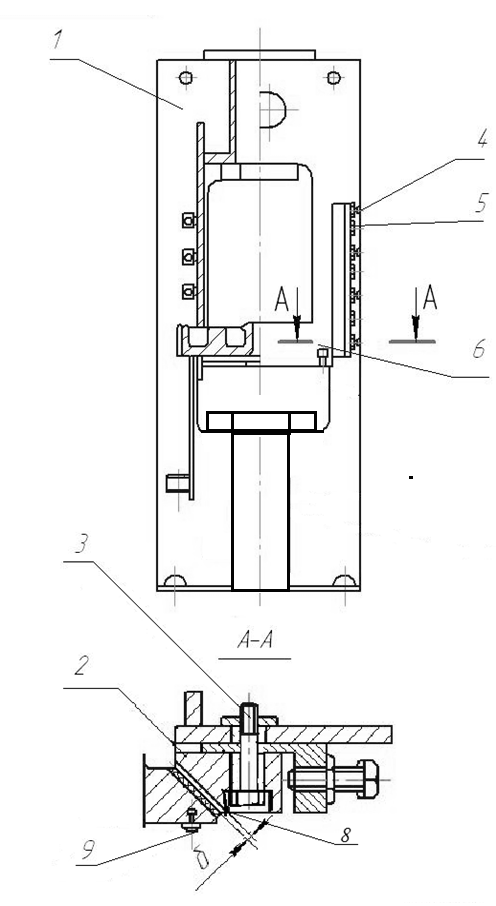

Ползун гидравлического пресса ДЕ7730

Ползун (поз.6) пресса опирается на клиновые направляющие (поз.2) станины. Соединение ползуна с плунжером главного цилиндра показано на рисунке. На левой проушине имеется резьбовое отверстие для крепления поводка механизма конечных выключателей ползуна.

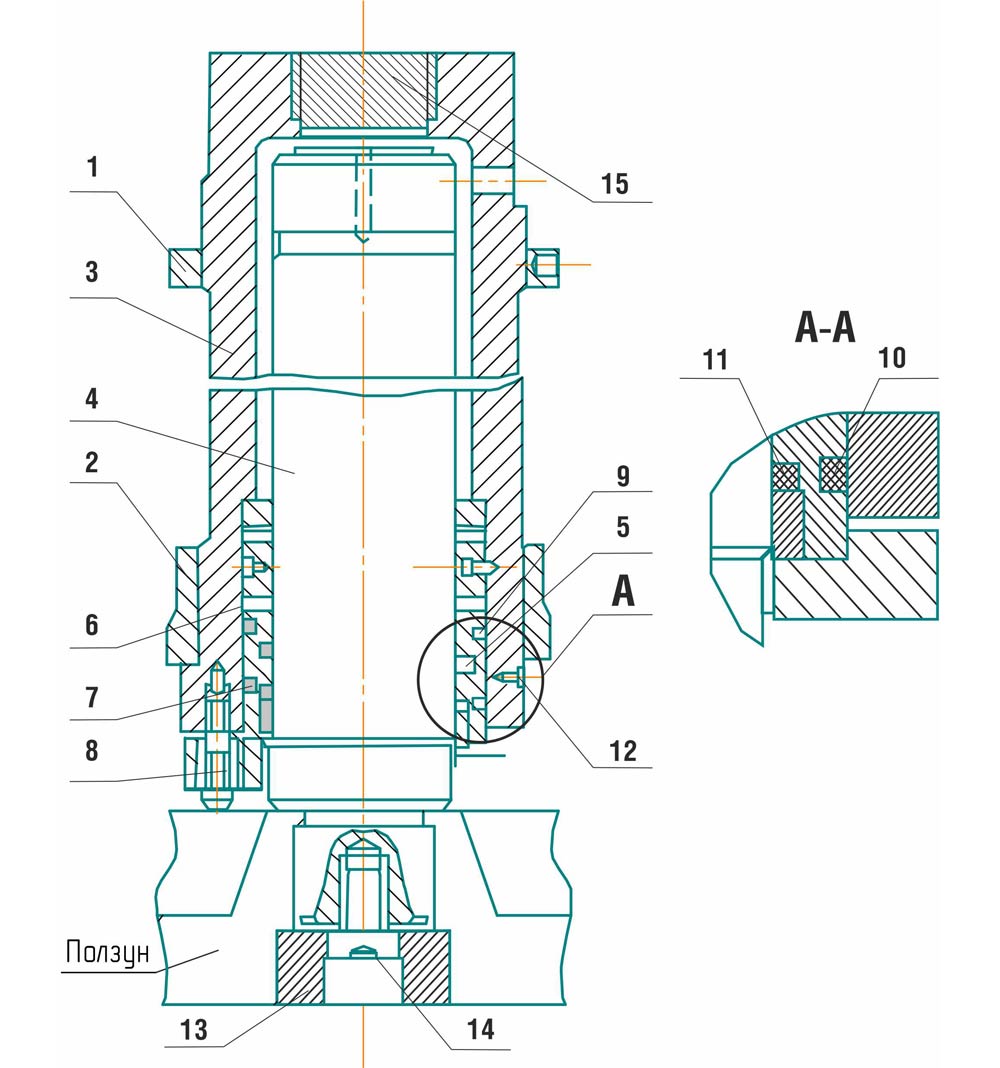

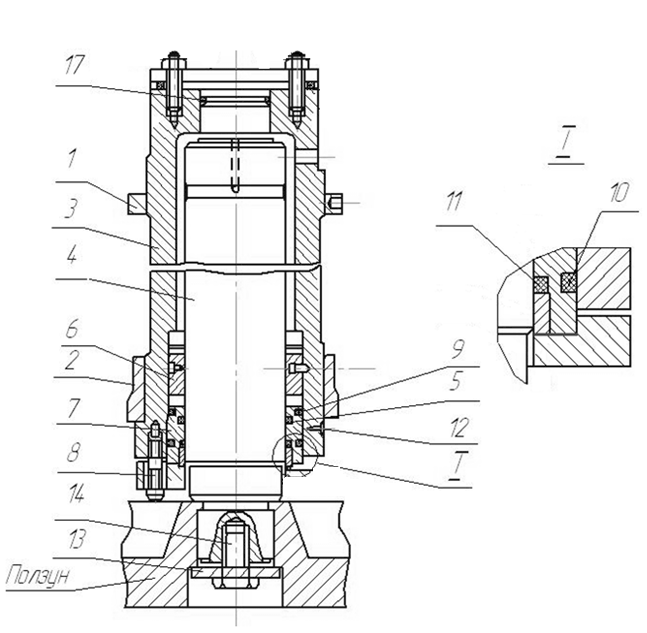

Гидроцилиндры пресса ДЕ7730

На прессе установлен главный цилиндр плунжерного типа. С помощью гайки поз.1 и полуколец поз.2 корпус цилиндра поз. 3 закреплен в поперечине станины. Уплотнение плунжера поз. 4 осуществляется манжетой поз. 5. Втулка поз. 6 служит для обеспечения необходимого направления плунжеру и удерживается втулкой поз.7 с уплотнением поз. 9 и фланцем поз. 8.

Уплотнения поз. 10 и 11 служат для предотвращения утечек рабочей жидкости. Утечки через отверстие поз.12 по трубке направляются в бак гидроагрегата. Плунжер поз. 4 соединяется с ползуном при помощи резьбовой вставки М42 поз. 13 и болта поз. 14. Корпус цилиндра закрывается при помощи крышки поз 15.

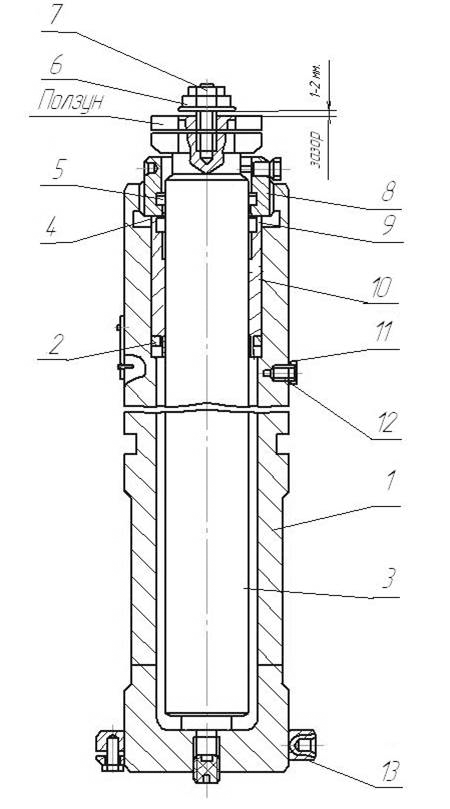

Главный гидроцилиндр пресса ДЕ7730

ГИДРОСИСТЕМА И СМАЗОЧНАЯ СИСТЕМА ПРЕССА ДЕ7730

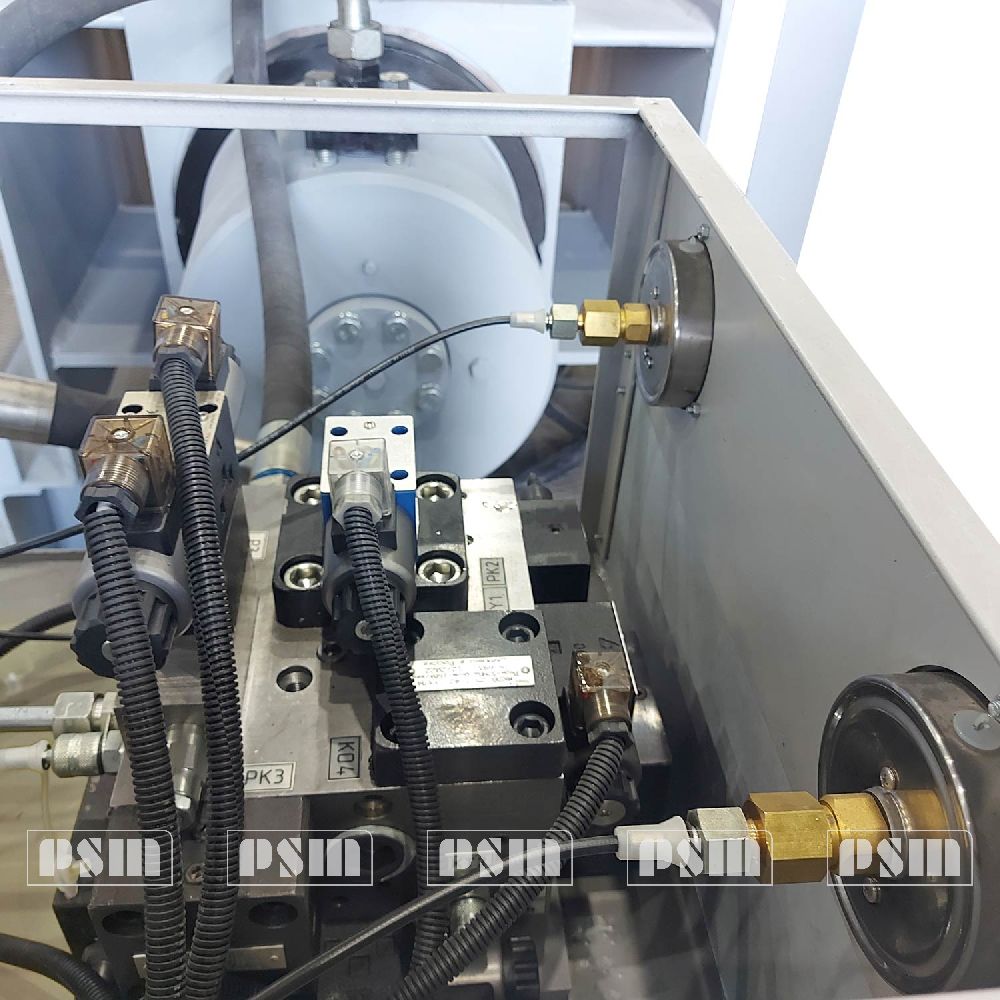

Гидрооборудование пресса ДЕ7730

Гидрооборудование пресса скомпоновано в отдельный гидроагрегат. Подвод рабочей жидкости к цилиндрам пресса осуществляется трубами и РВД.

Описание работы гидросистемы

Схема станции гидропривода позволяет осуществлять следующий цикл перемещения рабочих органов пресса:

  • Ускоренное перемещение ползуна пресса вниз;
  • Замедленное перемещение ползуна вниз;
  • Набор давления до 25 МПа;
  • Подъем ползуна для выпуска газов из прессформ с последующим прессованием (так называемые подпрессовки).

Примечание: Необходимость подпрессовок, а также их количество, устанавливается электросхемой пресса;

  • Прессование до давления 25 Мпа, выдержка под давлением с возможным отключением электродвигателя.

Примечание: Время выдержки под давлением и отключение электродвигателя, устанавливается электросхемой и аппаратурой пресса

  • Медленный подъем ползуна;
  • Ускоренный подъем ползуна;
  • Подъем выталкивателя;
  • Опускание выталкивателя в исходное положение;
  • Общий стоп.

ВНИМАНИЕ!

Наличие замедленных ходов ползуна вниз и вверх является обязательным условием нормальной работы станции гидропривода.

Циклограмма включения электромагнитов при подаче рабочей жидкости из отводов станции приведены в таблице.

Циклограмма включения электромагнитов гидравлического пресса ДЕ7730

Включены электромагниты Движение
рабочего органа
YA1 YA2 YA3 YA4 YA5
+   + +   Ползун
вниз
ускоренно
+     +   замедленно
+     +   Набор давления

          Выдержка под давлением
  +   +   Ползун
вверх
замедленно
  + + +   ускоренно

Гидросхема гидроагрегата, описание его работы, указания по эксплуатации, перечень возможных нарушений в его работе – см. в руководстве по эксплуатации гидроагрегата ГПД2.

Система смазки гидравлического пресса ДЕ7730

Перед пуском пресса необходимо произвести смазку рабочих поверхностей в точках, указанных на схеме смазки пресса.

Точка «1» - рабочие поверхности направляющих ползуна и станины – смазывать не реже одного раза в неделю.

Для смазки применять пресс-солидол марки «С» по ГОСТ 4366.

Новый пресс рекомендуется обильно смазывать в течении первых 10-15 дней работы.

Рабочие поверхности главного цилиндра, цилиндров возврата и выталкивателя постоянно смазываются маслом, являющимся рабочей жидкостью, и не требует дополнительной смазки.

Точка «2» - подшипники электродвигателя - смазывать при ремонте.

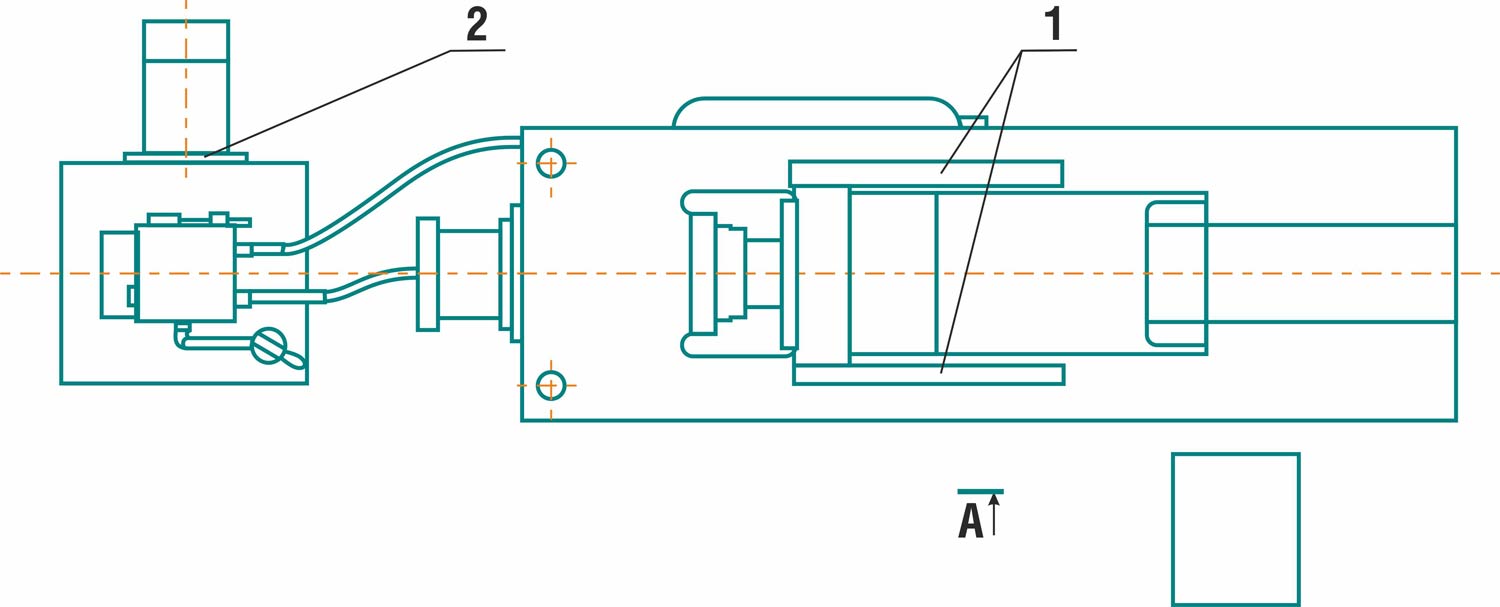

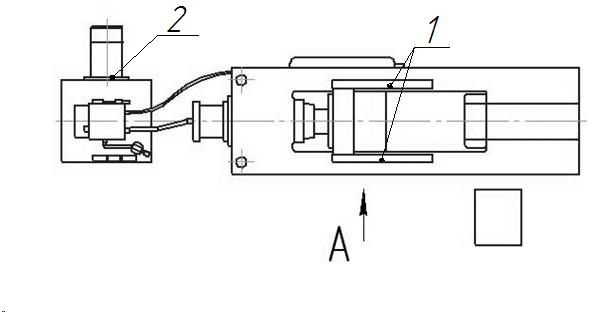

Схема смазки гидравлического пресса ДЕ7730

Схема смазки гидравлического пресса ДЕ7730

ПОРЯДОК УСТАНОВКИ ПРЕССА ДЕ7730

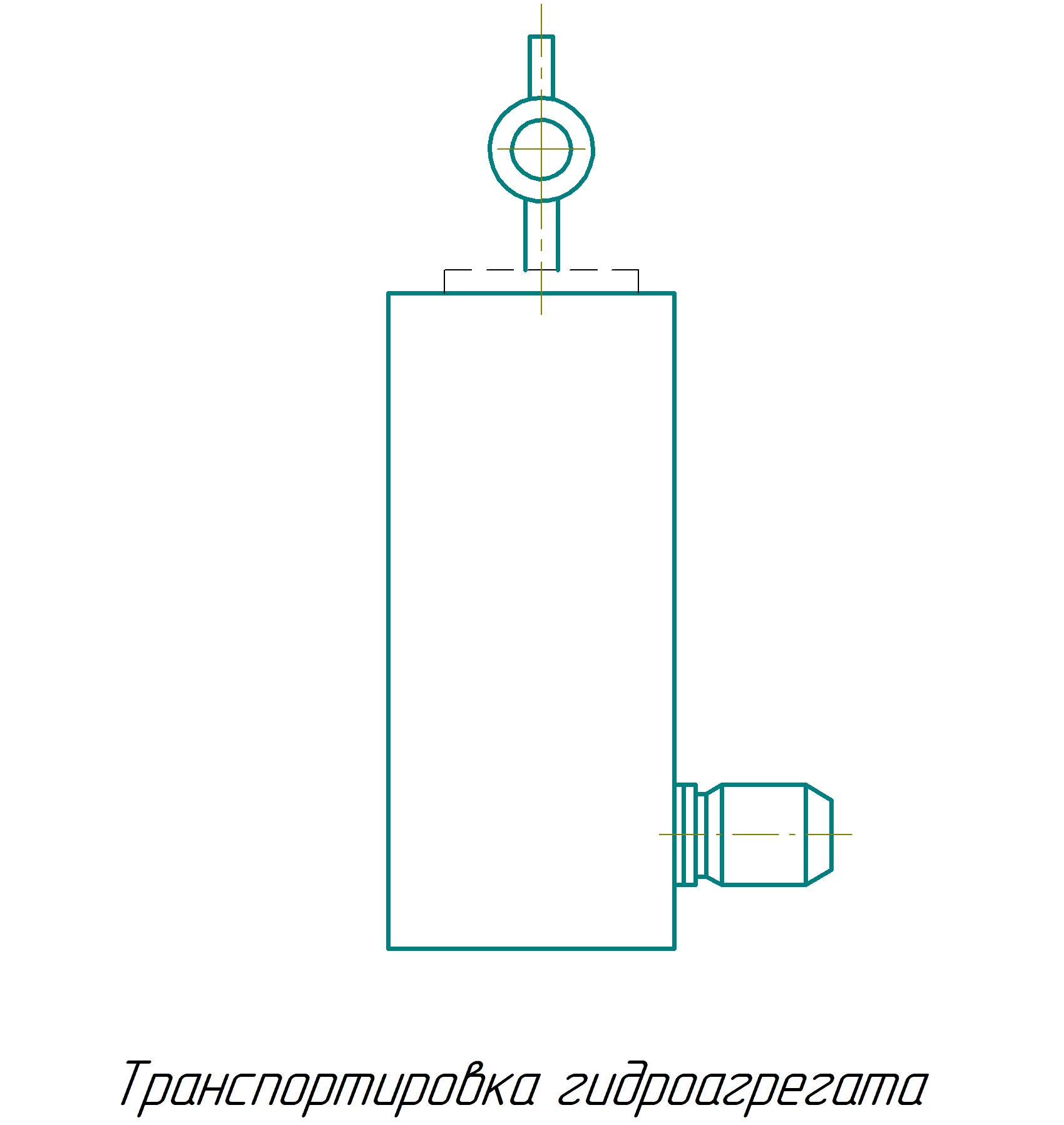

Транспортирование гидравлического пресса ДЕ7730

Зачаливание и транспортирование пресса, гидроагрегата следует производить согласно схемам приведенным на рисунке – угол зачаливания (α) не более 90 градусов.

Во избежание несчастных случаев не рекомендуется зачаливать оборудование иными способами.

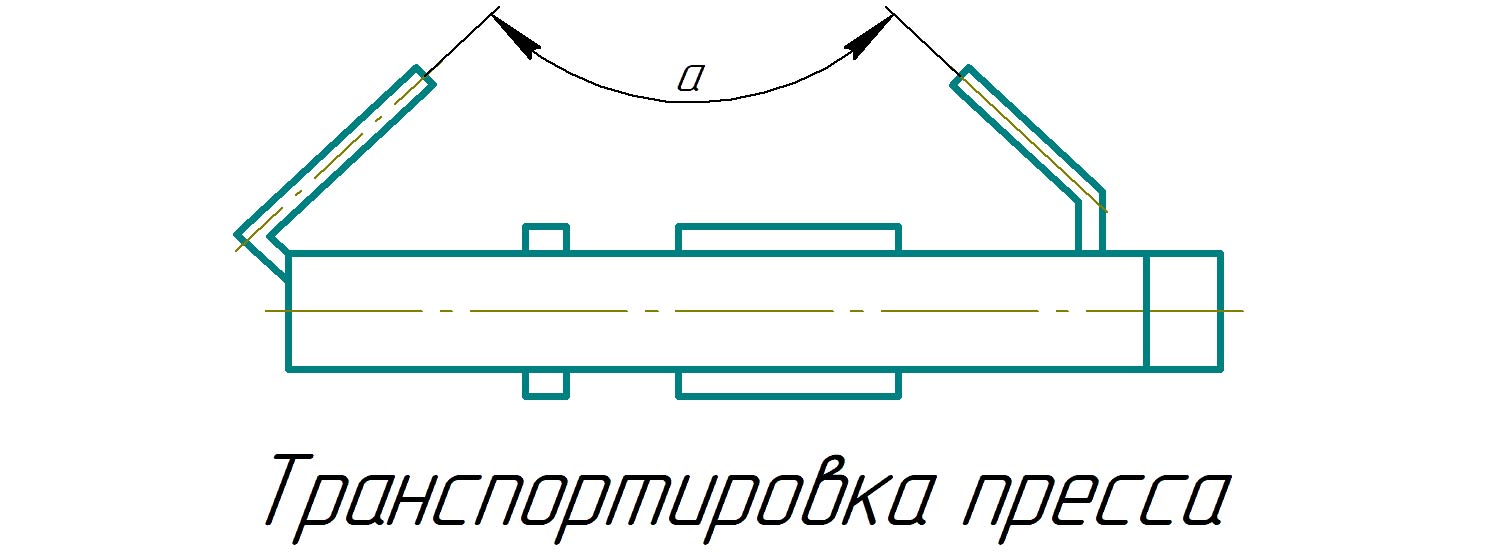

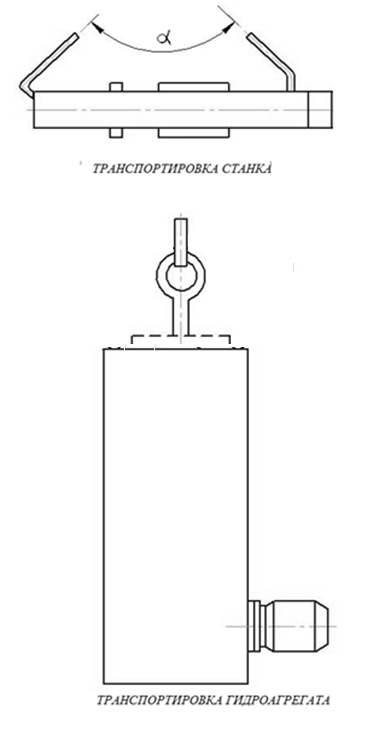

Схема транспортирования пресса ДЕ7730

Схема транспортирования пресса ДЕ7730

Схема транспортирования пресса ДЕ7730

При транспортировании необходимо предохранять выступающие части от повреждения. Перед транспортированием гидроагрегата необходимо ознакомиться с соответствующим разделом руководства по эксплуатации гидроагрегата ГПД2.

Монтаж гидравлического пресса ДЕ7730



Пресс и гидроагрегат устанавливаются на фундаменте и соединяются трубопроводами. Глубина заложения фундамента (h) принимается в зависимости от грунта, но не менее 800мм.

Установленный и закрепленный на фундаменте пресс следует расконсервировать, удалить с обработанных поверхностей антикоррозийные покрытия. Очистка производится сначала деревянной палочкой, а затем чистыми салфетками, смоченными уайт-спиритом. Промытые поверхности протереть чистой ветошью и смазать тонким слоем масла Т22 ГОСТ 32 или ВНИИ НП–403 ГОСТ16728.

ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ ПРЕССА ДЕ7730

Перед пуском пресс должен выдерживаться в помещении не менее 3-х суток, необходимых для удаления влаги из изоляции обмоток электродвигателя, из электроаппаратуры и проводов. Рабочие поверхности пресса смазываются в соответствии с разделом «Смазка пресса».

Подсоединить маслоохладитель к водопроводной сети и канализации.

После подключения к силовой электросети, перед пуском, надежно заземлить пресс, присоединив его к общей системе заземления.

Перед пуском пресса необходимо выполнить все требования, относящиеся к первоначальному пуску и изложенные в соответствующих руководствах по эксплуатации электрооборудования и гидроагрегата.

Произвести заливку рабочей жидкости в бак гидроагрегата в количестве 160л.

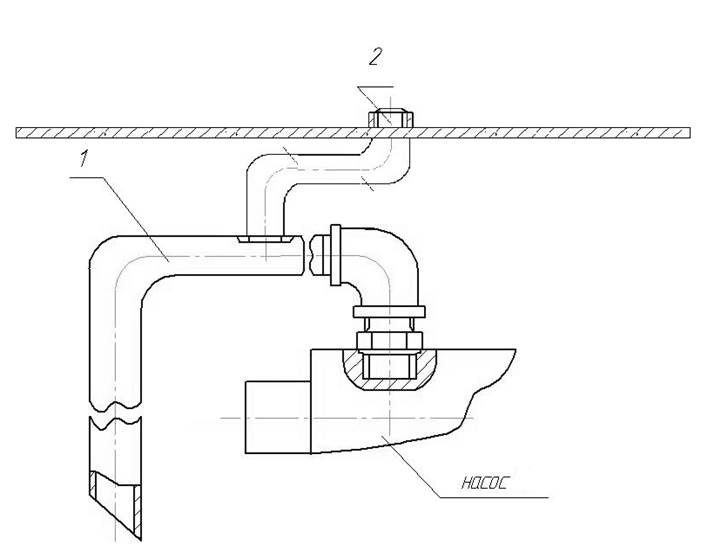

Дополнительные рекомендации по заливке маслом бака.

  1. Перед заливкой масла в бак гидроагрегата необходимо проследить за тем, чтобы оно попало в насос. Для этого:
  • через маслозаливной фильтр залить масло до верхнего глазка маслоуказателя;
  • снять кожух с крыльчатки электродвигателя и провернуть за крыльчатку валы электродвигателя и насоса 5-10 раз;
  • установить на место кожух электродвигателя;
  • при необходимости долить масло до верхнего глазка маслоуказателя.

НАСТРОЙКА И НАЛАДКА ПРЕССА ДЕ7730

Приступая к наладке, ознакомьтесь подробно с конструкцией пресса по данному руководству, по руководству к электрооборудованию и гидроагрегату.

Настройку гидросистемы производить по руководству к гидроагрегату.

Настройку электроаппаратов и режимов работы производить по руководству к электрооборудованию.

Величины ходов ползуна установить в зависимости от высоты выпресовываемой детали, высоты прессуемого изделия с помощью соответствующих конечных выключателей:

  • установить конечный выключатель начального положения ползуна SQ 1 на высоту, обеспечивающую необходимую высоту детали;

установить конечный выключатель ограничения рабочего хода SQ 2 на необходимую длину прессования.

Правила эксплуатации гидравлического пресса ДЕ7730

Оборудование должно эксплуатироваться в режиме односменной работы (не более 8 рабочих часов в сутки). Несоблюдение данного правила эксплуатации является причиной преждевременного износа и выхода оборудования из строя.

ЭЛЕКТРООБОРУДОВАНИЕ ПРЕССА ДЕ7730

Насос гидросистемы пресса приводится во вращение асинхронным трехфазным коротко замкнутым электродвигателем.

Для управления гидроаппаратами служат 5 электромагнитов постоянного тока 24В.

Ограничение движения ползуна вперед-назад выполняется бесконтактными индуктивными датчиками NPN:

  • SQ1 – исходное положение
  • SQ2 – включение рабочего хода
  • SQ3 – ограничение хода ползуна

Управление работой пресса осуществляется с панели пульта управления.

Соединение электрошкафа с электрооборудованием пресса осуществляется соединителями типа ШР.

Сведения о системе питания электрооборудования

Питание электрооборудования пресса осуществляется через общий вводной автоматический выключатель QF1 от цеховой сети трехфазного переменного тока 380В, 50Гц.

На прессе применяются следующие величины напряжений:

  • силовые цепи ~ 3-х фазное 380В, 50Гц;
  • цепи сигнализации 24В постоянного тока;
  • освещение в шкафу ~ 230 В, 50Гц;
  • цепи управления 24В постоянного тока.

Сведения о первоначальном пуске гидравлического пресса ДЕ7730

Первоначальное включение пресса после монтажа должно осуществляться опытным и достаточно квалифицированным персоналом, имеющим допуск к производству пуско-наладочных работ и предварительно ознакомленным с принципиальной электросхемой пресса и данным руководством. До включения вводного выключателя не обходимо проверить внешним осмотром качество монтажа электрооборудования и электроразводки в электрошкафу, прессе, гидроагрегате и убедиться в отсутствии внешних дефектов. При осмотре не обходимо особое внимание обратить на правильность выполнения защитного заземлений, пресса, гидроагрегата, электрошкафа. Кроме внешнего осмотра защитных цепей, необходимо измерить величину сопротивления между любой металлической частью пресса и болтом заземления. Оно не должно превышать 0,1 Ом, в противном случае работа на прессе ЗАПРЕЩАЕТСЯ! После проверки электрооборудования и устранения недостатков включить в электрошкафу автоматические выключатели и закрыть шкаф на ключ.

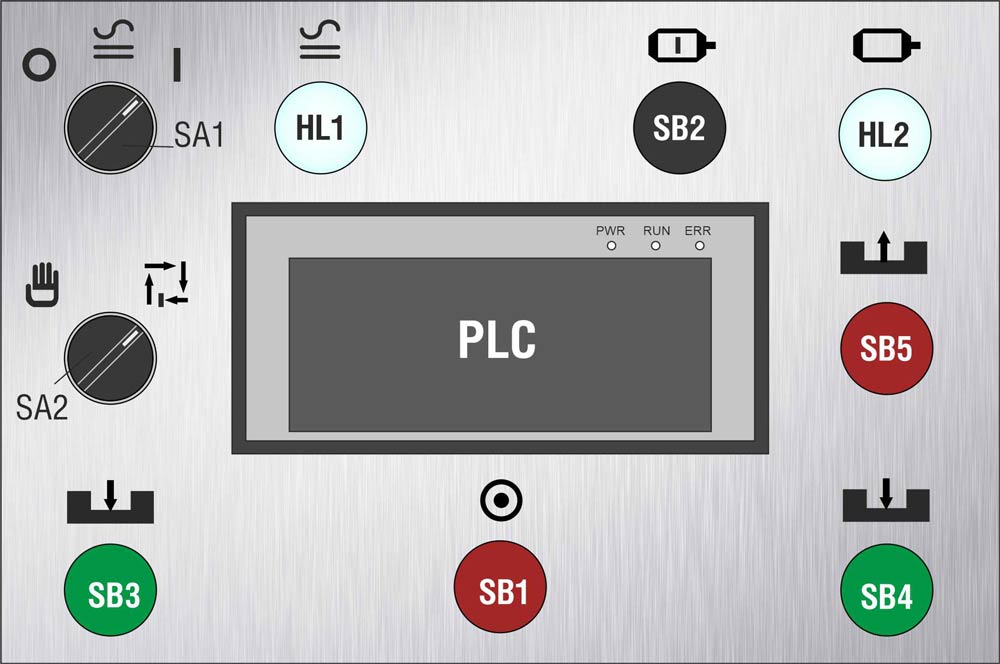

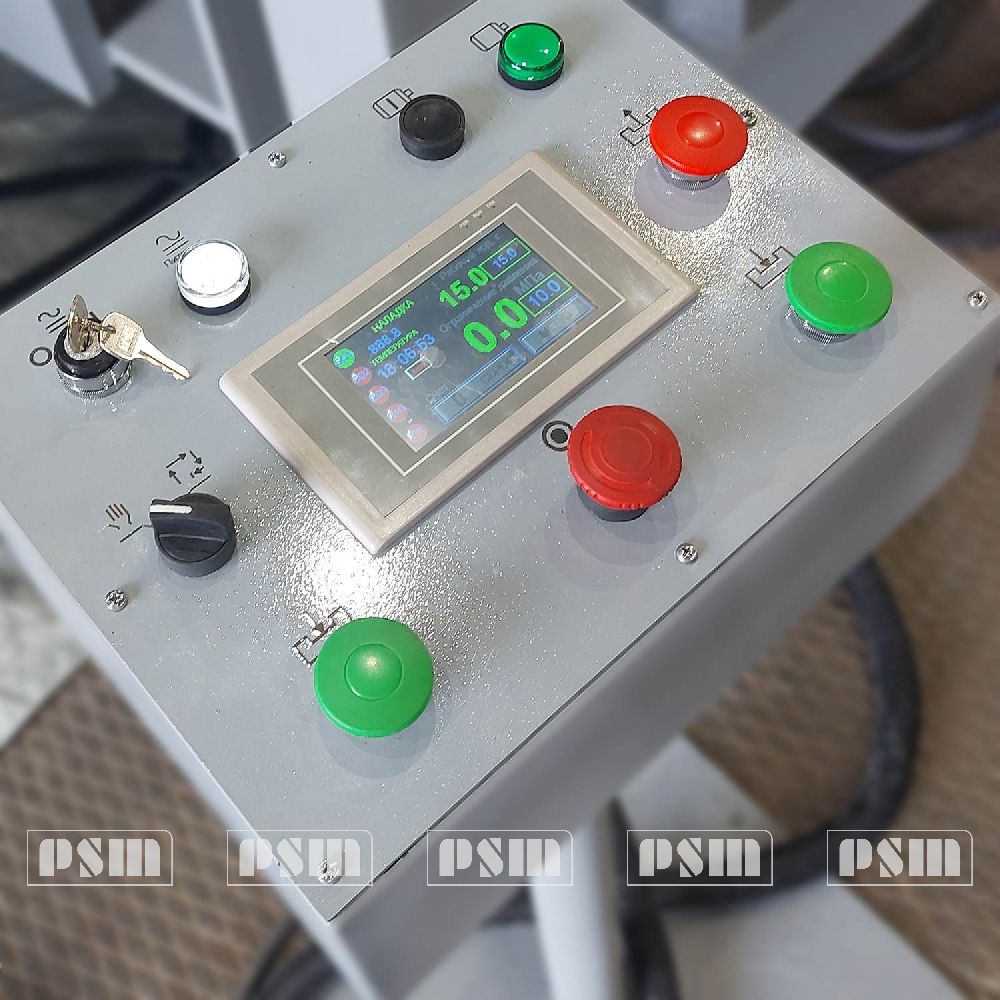

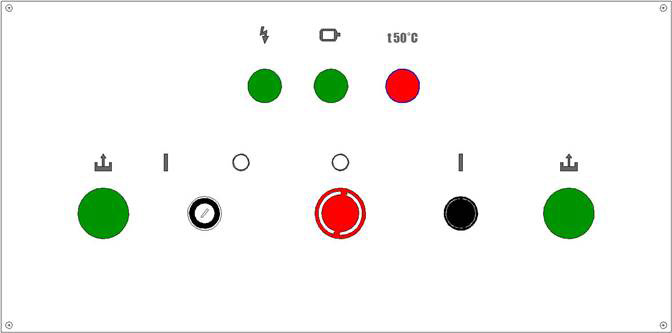

Пульт управления гидравлического пресса ДЕ7730

Пульт управления гидравлического пресса ДЕ7730

Описание работы гидравлического пресса ДЕ7730

Кнопкой SB2 (пуск двигателя) произвести запуск эл.двигателя М1.

Кнопками SB3-SB4 на пульте управления происходит управление движением ползуна вперед (рабочий ход). Движение происходит до конечного выключателя SQ3 (ограничение рабочего хода). После отпускания кнопок SB3-SB4 происходит движение ползуна в исходное положение. Движение происходит до конечного выключателя SQ1 (исходное положение).

Если во время работы температура масла превысит значение 55˚С, то рабочий ход ползуна будет невозможен.

Меры безопасности

Эксплуатация электрооборудования машины должна производиться в соответствии с требованиями действующих «Правил устройства электроустановок (ПУЭ, Правил технической эксплуатации электроустановок потребителей (ПТЭ)», «Правил техники безопасности при эксплуатации электроустановок потребителей (ПТБ)».

Обслуживание электрооборудования должно производиться электротехническим персоналом, хорошо знающим конструкцию данной машины и изучившим настоящее руководство. Ремонт электрооборудования пресса разрешается производить при полном снятии напряжения и только лицом, имеющим соответствующую квалификационную группу по электробезопасности.

ВНИМАНИЕ!

Все регулировки, ремонтные работы на прессе должны производиться специально подготовленным обслуживающим персоналом. Пресс должен бать полностью отключен от сети, ползун необходимо зафиксировать.

Во время эксплуатации электрооборудования пресса необходимо регулярно призводить техническое обслуживание, планово – предупредительный ремонт. При ежедневном техническом обслуживании необходимо проверять крепление конечных выключателей. Своевременно производить подтяжку контргаек крепления конечников. Проверять режим работы электродвигателя, его нагрев, степень загрязнения, следить за состоянием аппаратуры и контактних соединений. Особое внимание необходимо обращать на целостность заземления и электропроводки.

При ежемесячном техническом обслуживании необходимо:

  • проверять сопротивление заземляющей цепи, оно не должно превышать 0,1 Ом, состояние изоляции.
  • производить чистку электродвигателя от внешнего и внутреннего загрязнений.
  • проверять состояние контактных соединений. Загрязненные или окислившиеся контакты необходимо промыть техническим спиртом.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!

  • Работать на прессе в случае нарушения цепи защиты;
  • Работать при открытой двери электрошкафа;
  • Допускать к работе и обслуживанию пресса необученный персонал;
  • Оператору переключать какие-либо переключатели во время перемещения механизмов пресса;
  • Исключать любую из предусмотренных электросхемой блокировок.

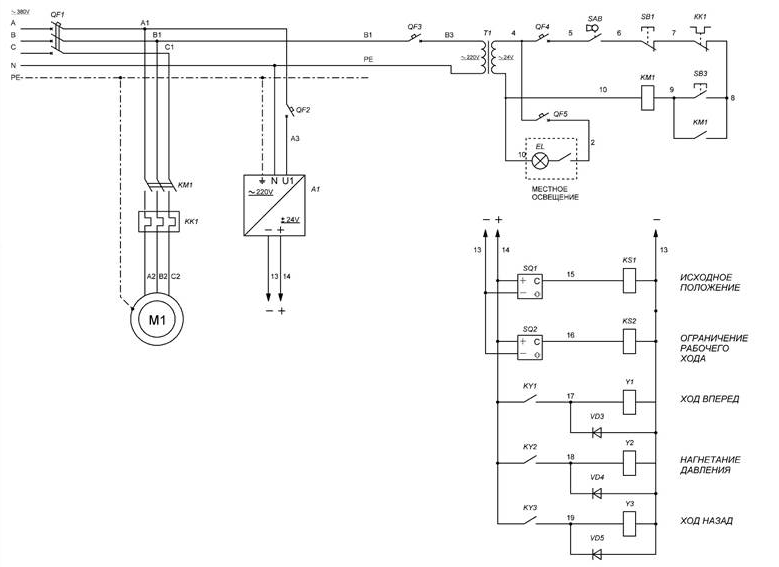

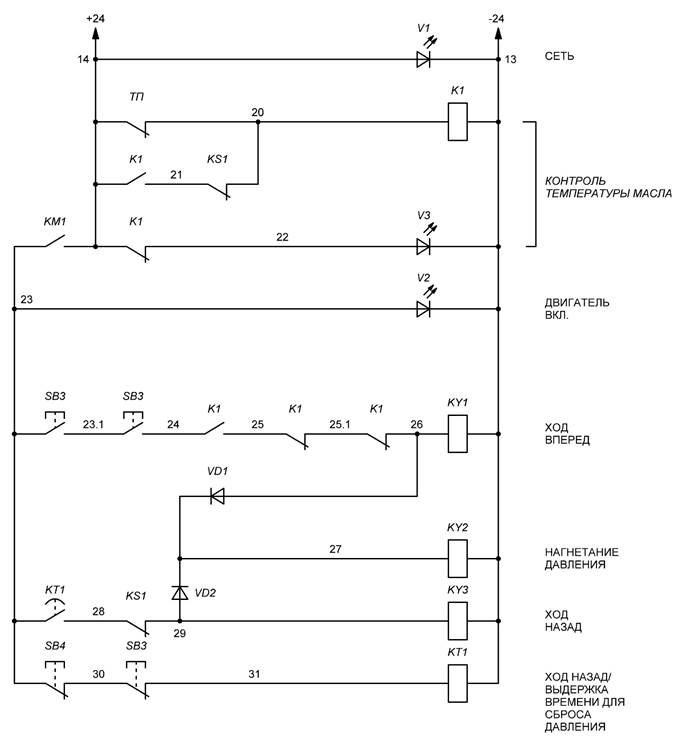

Схема электрическая гидравлического пресса ДЕ7730

Схема электрическая гидравлического пресса ДЕ7730

Схема электрическая гидравлического пресса ДЕ7730

Спецификация электрооборудования

Обозначение Наименование Кол-во
QF1 Автоматический выключатель ВА88-32 3Р 40А 1
QF2 Автоматический выключатель ВА47-29 3Р
32 А
1
QF3-QF5 Автоматический выключатель ВА47-29 1Р C6 3
SF1 Автоматический выключатель 10 A 1
SF2- SF3 Автоматический выключатель 4 A 2
KM1 Магнитный пускатель ПМП-3100 1
KK1 Тепловое реле РТИ-3353 1
K1 - K10 Реле промежуточное CR-M024DC4 24V DC 10
HL1 Индикация цепи управления 1
SB3, SB4 Кнопка гриб Зеленая ВК-22-АЕА 2
БП Блок питания 24V 240Вт 10А 1
SА1 Переключатель с ключом на 2 положения ПЕ22-AKS-2-BLK 1
VC1-VC3 Лампа сигнальная СКЛ-24V DC 3
HL2 Индикация работы М1 1
VC1 Разетка на 230 V AC 6A 1
ИФ1 Индикатор фаз 1
SA2 Переключатель КПЕ 1611Р 1
SQ1-SQ3 Датчик индуктивный NPN перехода 3
SB1 Кнопка «Гриб» с фиксацией возврат поворотом. КМЕ 5611мр 1
SB2 Кнопка КМЕ 4511м 1
TC1 Датчик температуры масла РТ100 1
PS1 Датчик давления масла 4-20 мА 40 МПа 1
R1 Шунтирующий резистр 500 Ом 1

Примечание: При сборке допускается замена элементов схемы электрической на аналоги, не уступающие по качеству и характеристикам, представленным в таблице.

По Техническому Заданию заказчика прессы модели ДЕ, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

Стандартная комплектация ДЕ7730

  1. Пресс в сборе.
  2. Электрошкаф.
  3. Гидроагрегат.
  4. Металлическое ограждение рабочей зоны.
  5. Механизм конечных выключателей рабочих органов пресса.
  6. Комплект технической документации (паспорт и руководство по эксплуатации).
  7. Декларация соответствия ТР ТС.
  8. Паспорта (формуляры) на комплектующее оборудование и КИП.
  9. Комплект ЗиП.

Дополнительные опции ДЕ7730

  1. Отображение и возможность регулировки усилия прессования с панели оператора.
  2. Фотозащита рабочей зоны.
  3. Тележка поддерживающая.
  4. Боек.
  5. Проставка.
