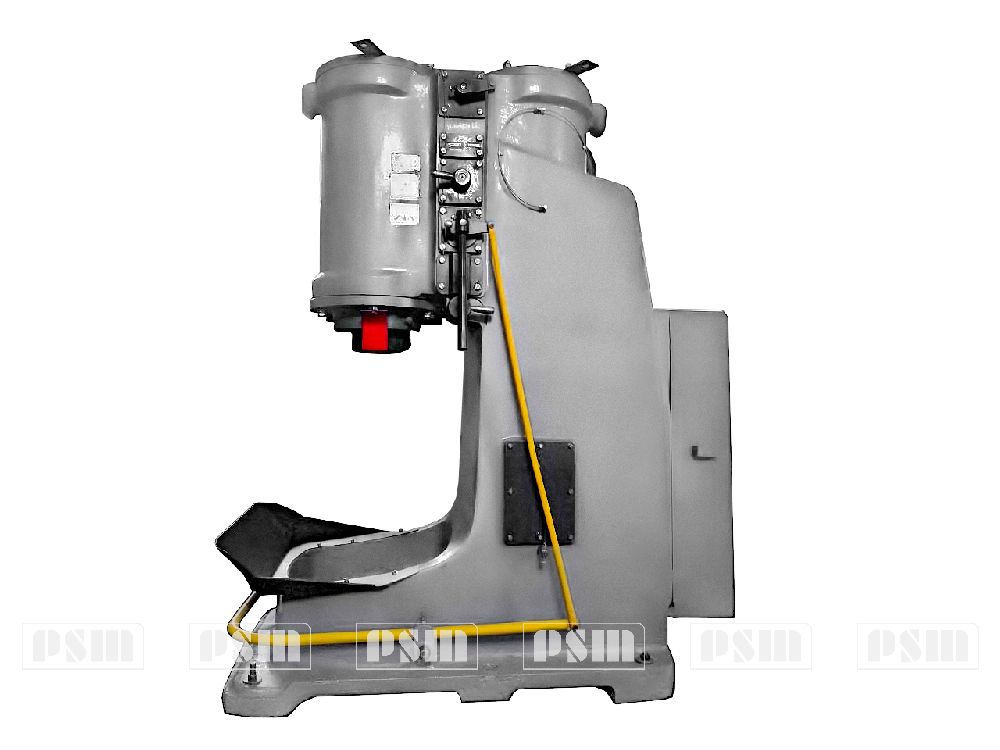

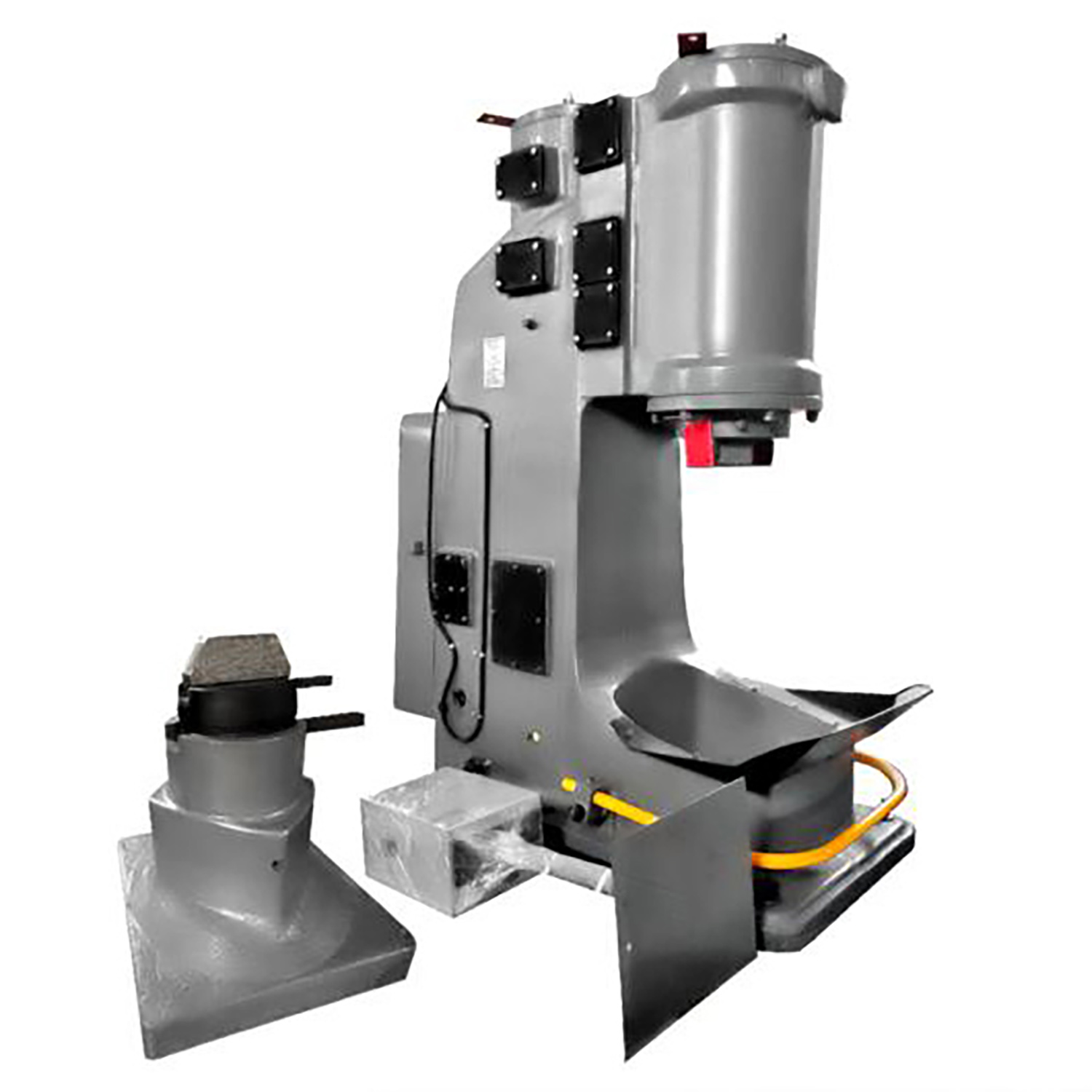

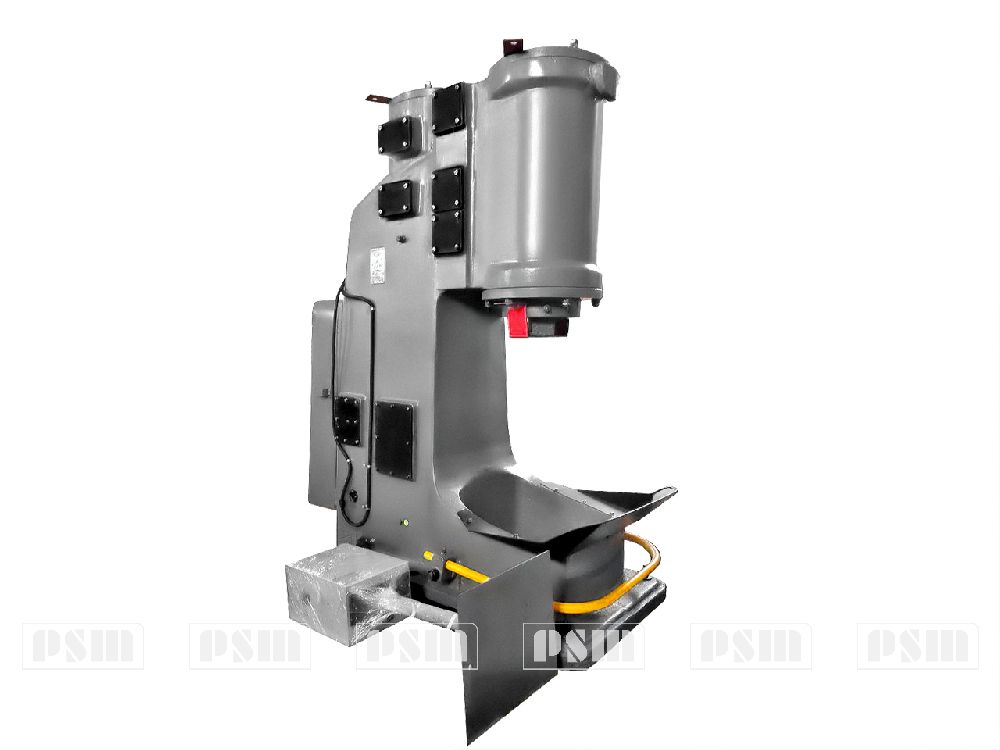

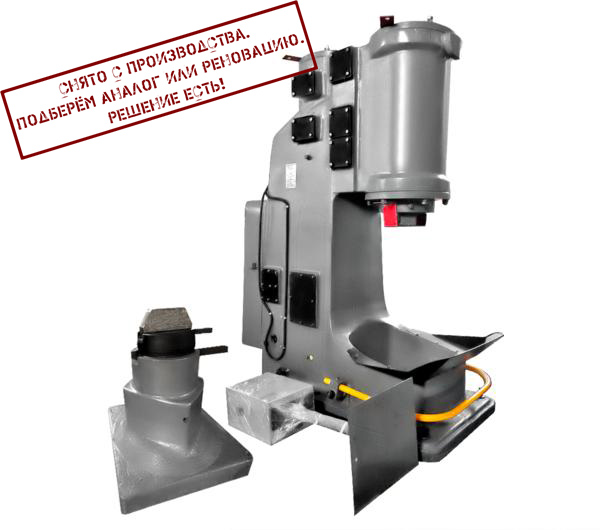

Назначение молота ковочного кузнечного МА4132
Молот ковочный пневматический модели МА 4132 массой падающих частей (МПЧ) 160 кг. Молота данной модели хорошо подходят для выполнения различных кузнечных работ, для штамповки деталей и заготовок различных конфигураций, применяющихся в различных отраслях промышленности.
Конфигурация узлов и деталей молота обеспечивают удобную разборку и сборку при ремонте.
Станина кузнечного молота МА 4132 - цельнолитая чугунная фасонная отливка - является базой, как для монтажа всех узлов, так и для осуществления механических, энергетических и технологических функций молота.
Централизованная электрическая система смазки фирмы "ILC" модели CME обеспечивает надежную и бесперебойную работу молота.
Ковочный молот не рекомендуется применять для штамповки в закрытых штампах, так как жесткие удары при штамповке приводят к поломке бабы, буксы и станины молота.
Молот модели МА 4132 отличается такими достоинствами, как
- высокая универсальность работ производимых на молоте
- удобство обслуживания и высокая надежность деталей и узлов молота
- возможность работы на молоте с трех сторон
- отличная управляемость в сочетании с максимальным использованием теплоты поковки благодаря большому числу ударов.
Основное климатическое исполнение кузнечного молота УХЛ 4 по ГОСТ 15151-69.
Молота ковочные модели МА4132А соответствуют ГОСТ 12.2.017-93; ГОСТ 12.2.017.2-89 и техническим условиям ТУ 3820-002-66656357-2021.
Технические характеристики МА4132
Номинальный вес падающих частей, кг | 160 |
Число ударов бойка в минуту | 190 |
Энергия удара, не менее, кгс*м | 315 |
Расстояние от оси бабы до станины (вылет), мм | 340 |
Высота рабочей зоны в свету, мм | 370 |
Длина зеркала бойков, мм: | 190 |
Ширина зеркала бойков, мм: | 85 |
Расстояние от зеркала нижнего бойка до уровня пола, мм | 800 |
Диаметр цилиндра компрессора, мм | 315 |
Ход поршня компрессора | 330 |
Ход бабы (наибольший), мм | 390 |
Электродвигатель, кВт | 15 |
Оптимальное проковываемое сечение заготовки квадратной стороны (мм) | 80 |
Оптимальное проковываемое сечение заготовки, круглой-диаметром (мм) | 90 |
Длина | 1900 |
Ширина | 900 |
Высота | 2250 |
Масса, кг | 5350 |
УСТРОЙСТВО И СОСТАВ МОЛОТА КОВОЧНОГО МА4132
Продольный разрез кузнечного молота МА4132
- МА4132А-11-001СБ Станина
- МА4132А-12-001СБ Шабот
- МА4132А-21-001СБ Привод
- МА4132А-41-001СБ Управление
- МА4132А-71-001СБ Ограждение
- МА4132А-81-001СБ Система смазки
- МА4132А-91-001СБ Электрооборудование
Рабочий и компрессорный цилиндры молота МА4132, соединены между собой каналами. Взаимосвязь цилиндров между собой и цилиндров с атмосферой достигается с помощью кранов, положение которых устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре «С» Попадая через каналы в рабочий цилиндр «в», сжатый воздух приводит в движение бабу «а», которая, нанося удары по поковке, производит работу.
Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электродвигателя через клиноременную передачу.
Буферное устройство молота МА4132

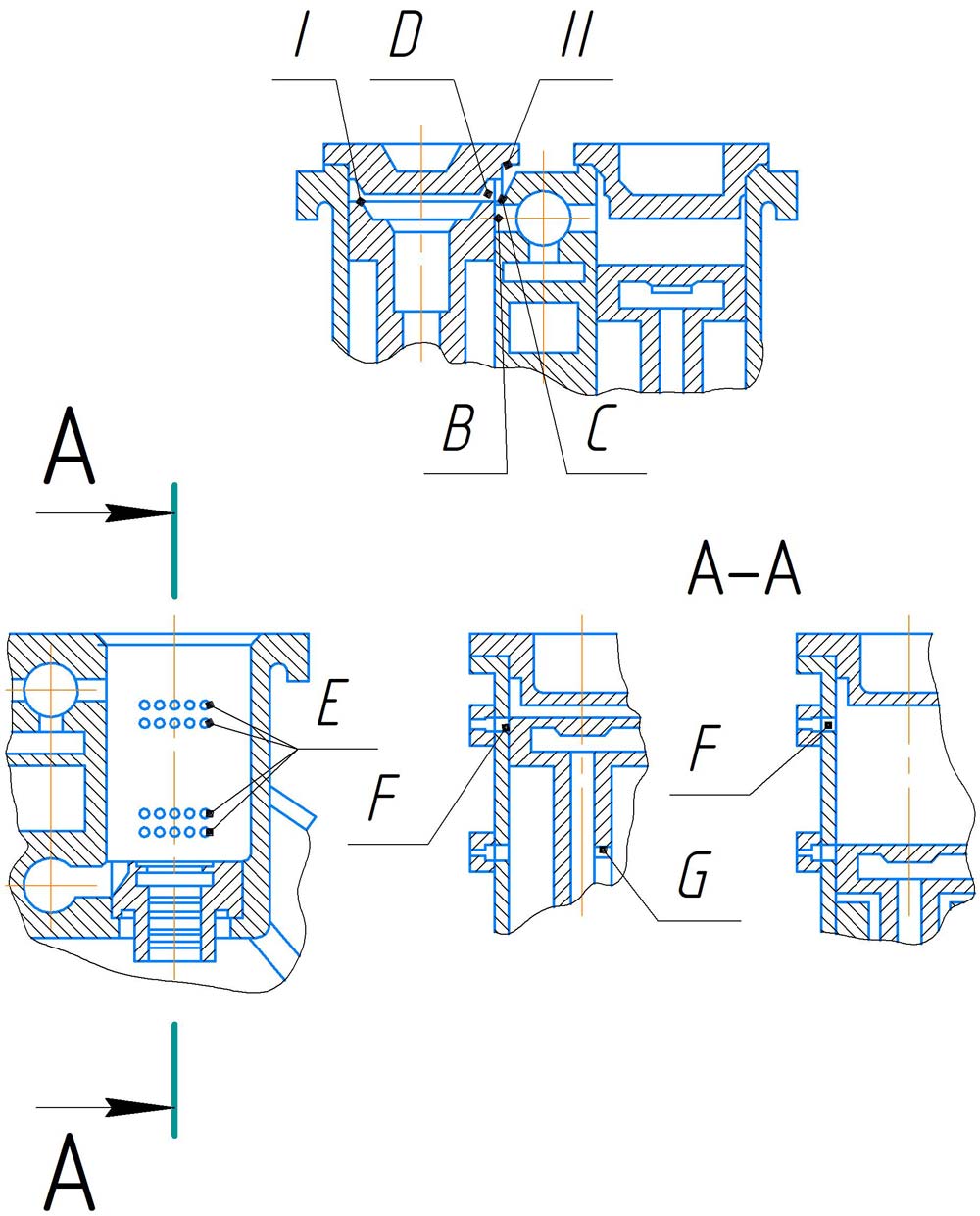

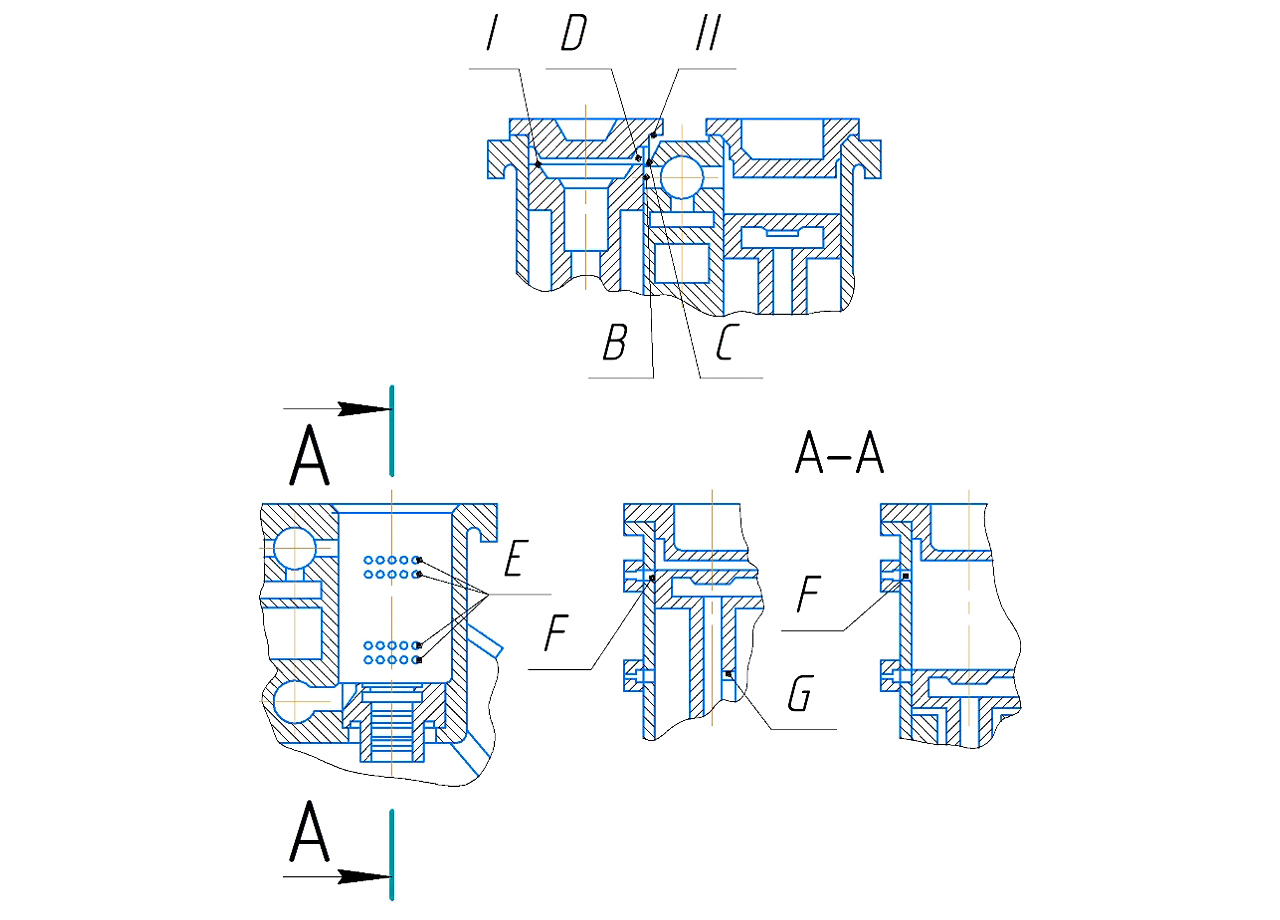

Для предотвращения ударов бабы I кузнечного молота МА4132 о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство. При подъеме бабы до кромки С канала В оставшийся между поршнем и крышкой воздух (полость D) образует буфер, препятствующий удару бабы о крышку и ускоряющий ее возврат из крайнего верхнего положения.
Воздухопополнение
Воздухопополнение кузнечного молота МА4132 происходит снизу через внутреннюю полость поршня компрессора, окно F в поршне компрессора отверстие G в штоке поршня и отверстие Е в цилиндре компрессора. Последнее, совмещаясь в крайнем верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.

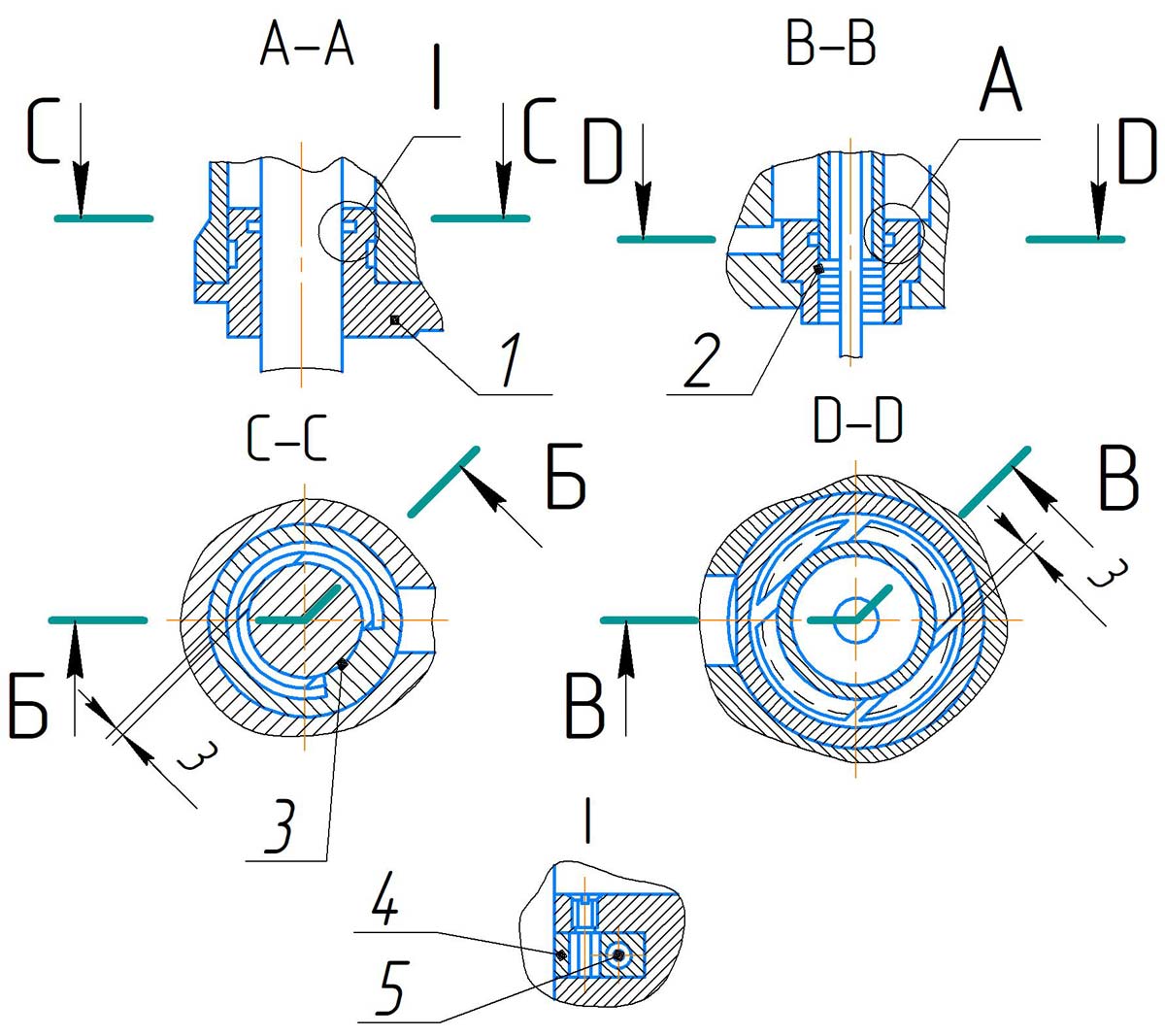

Уплотнение штока бабы и поршня компрессора кузнечного молота МА4132

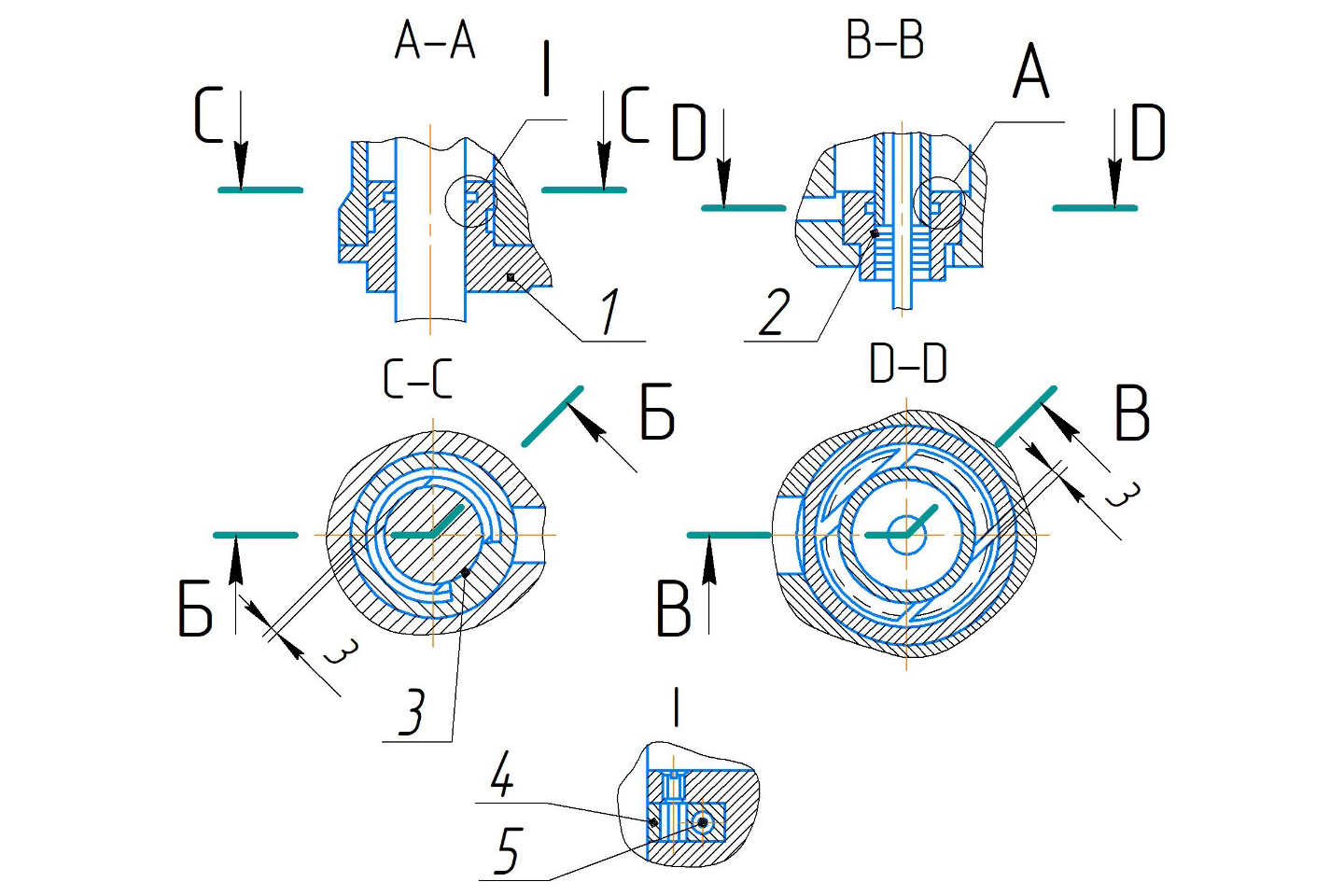

Баба молота МА4132 фиксируется от вращения направляющими планками 4, вмонтированными в ее буксу Для уплотнения штока бабы и штока поршня компрессора в буксах 1 и 2 сделаны кольцевые выточки, в которых монтируются сегменты сухаря 5, втягиваемые пружинами 3. По мере взноса штока бабы и поршня компрессора, а также сухарей и сегментов зазоры "а" уменьшаются, но могут быть восстановлены запиловкой торцов сегментов.

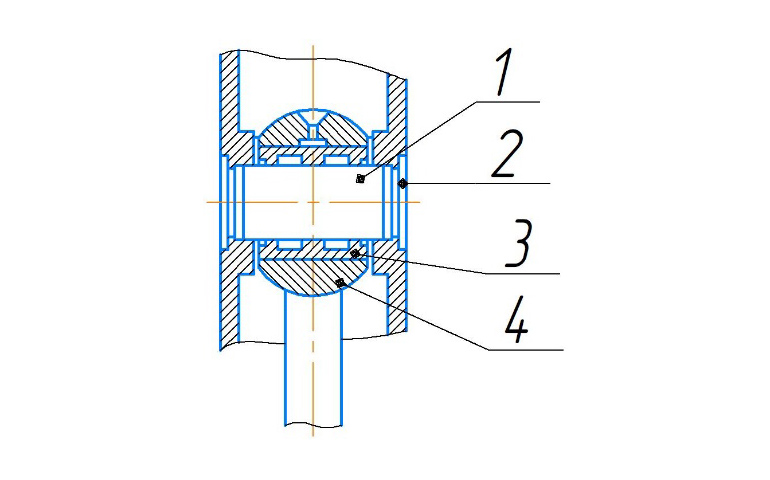

Крепление пальца верхней головки шатуна молота МА4132
Палец 1 шатуна удерживается от осевого перемещения пружинными стопорными кольцами 2.

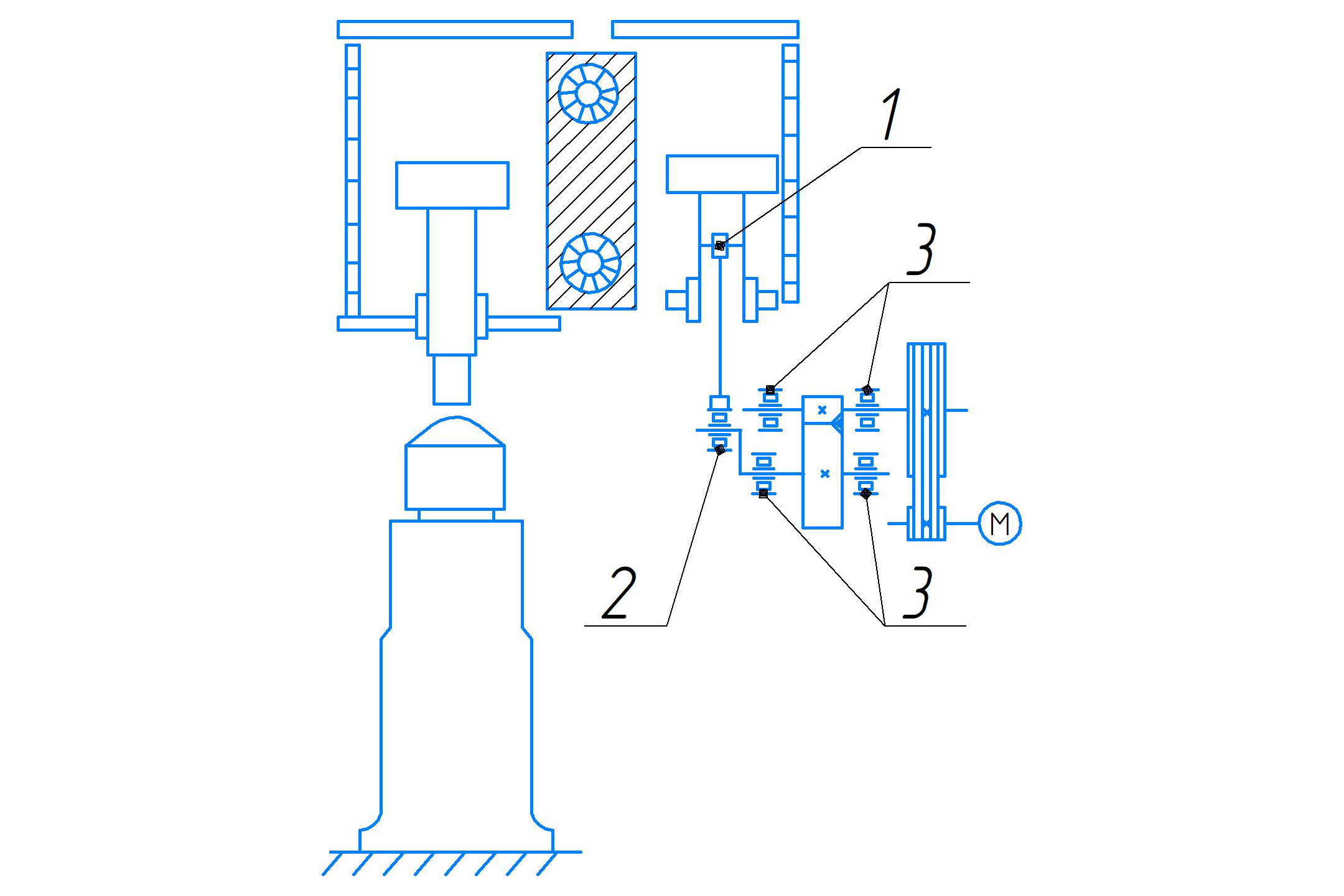

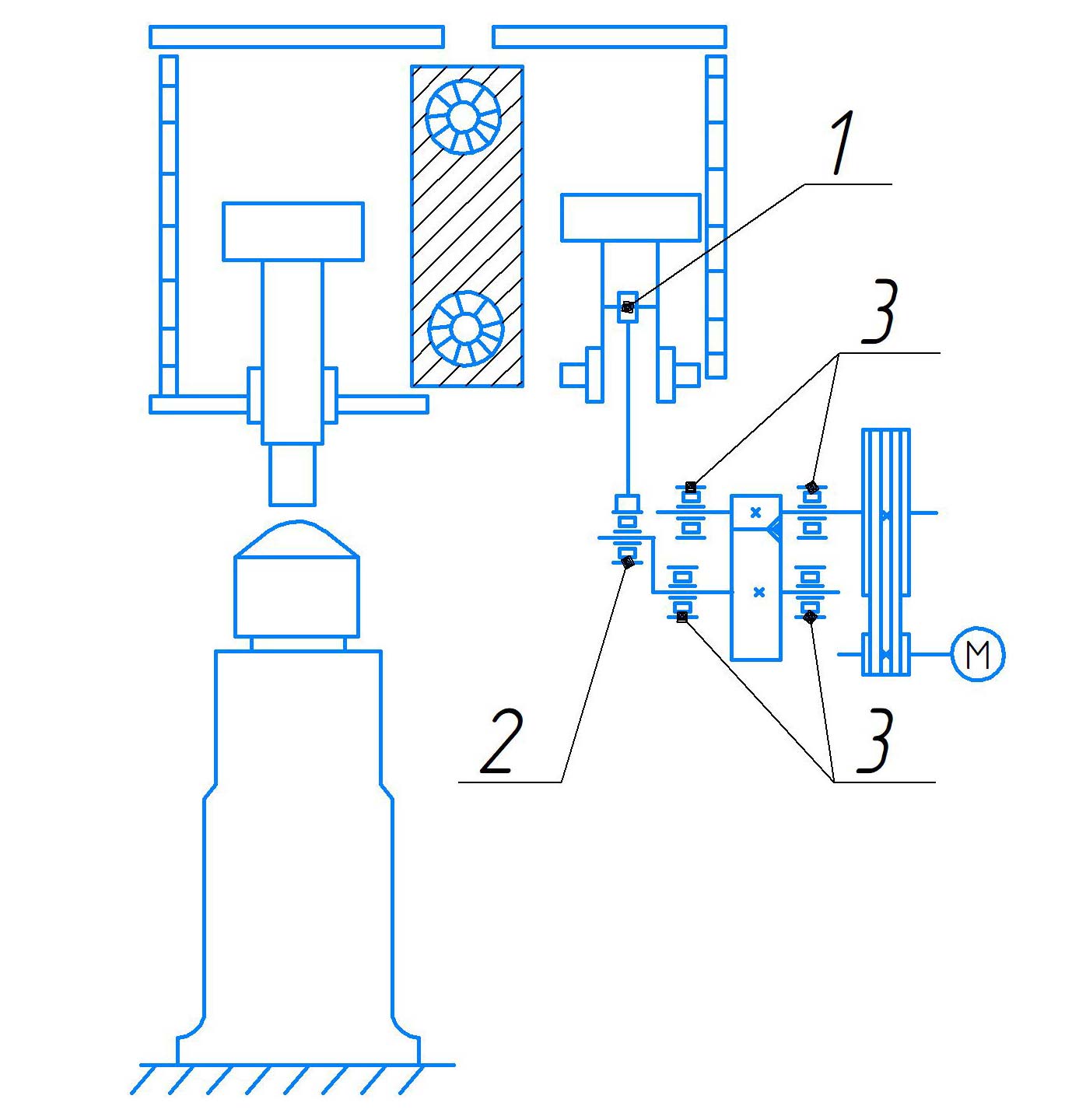

Кинематическая схема кузнечного молота МА4132
№ |
Номер подшипника, ГОСТ |
Наименование |
Размеры, мм |
Количество на молот |
1 |
4024107 ГОСТ 4657-82 |
Роликоподшипник игольчатый |
46х62х27 |
1 |
2 |
53517, ГОСТ 5721-75 |
Роликоподшипник радиальный, сферический, двухрядный. |
85х150х36 |
1 |
3 |
53612, ГОСТ 5721-75 |
Роликоподшипник радиальный, сферический, двухрядный |
60х130х46 |
4 |
СИСТЕМА СМАЗКИ МОЛОТА КОВОЧНОГО МА4132

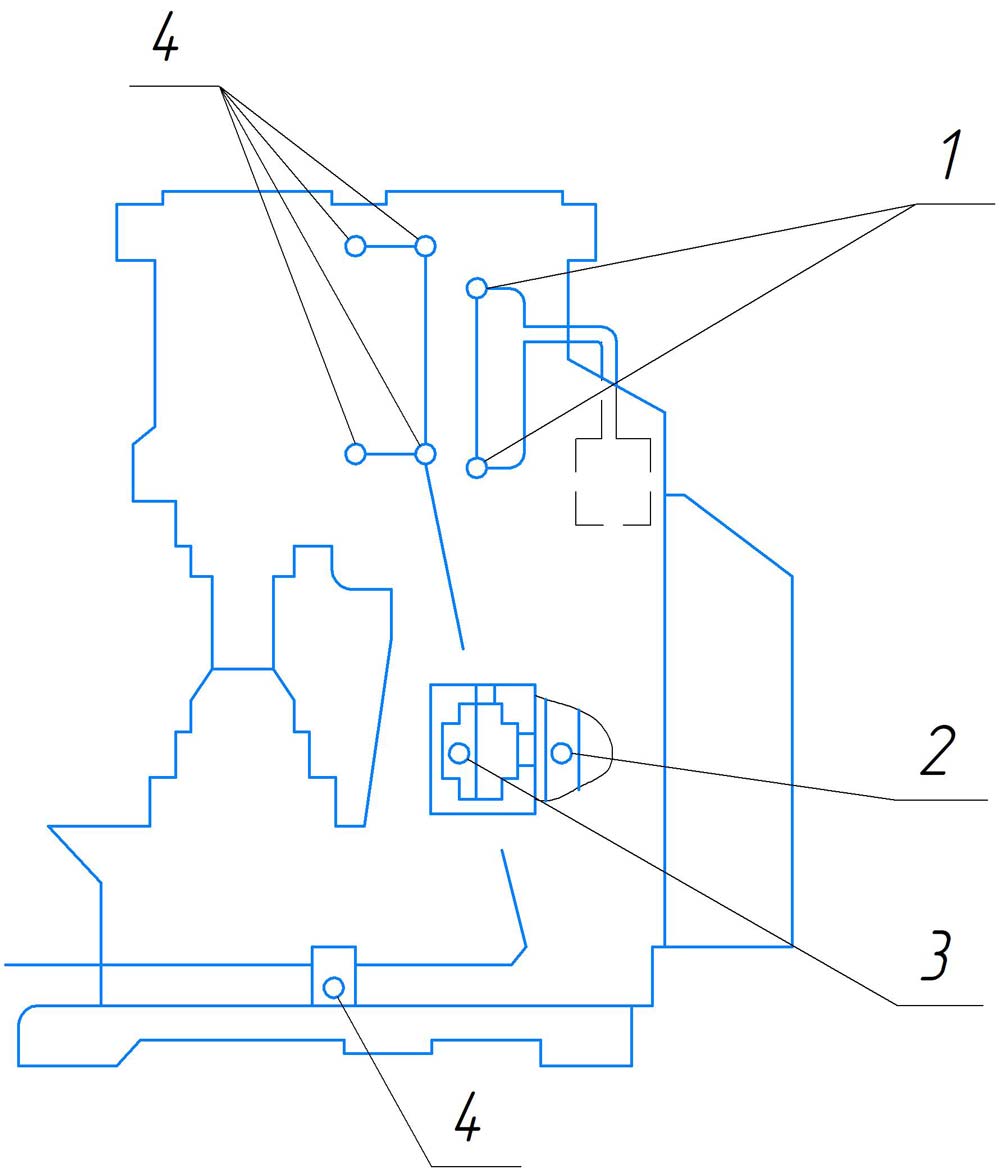

Нормальная работа молота во многом зависит от смазки трущихся деталей, которая производится в соответствии со схемой смазки.
Система смазки молота МА4132
Место смазки |
Способ смазки |
Периодичность |
|
1 |
Компрессорный и рабочий цилиндры |
От маслостанции |
Непрерывная |
2 |
Коренные подшипники коленвала |
Шприцевание |
1 раз в месяц |
3 |
Нижняя головка шатуна |
||
4 |
Шарниры системы управления |
Набивка вручную |
Перед пуском молота необходимо:
- заполнить консистентной смазкой места, указанные в схеме смазки;
- заполнить резервуар маслостанции компрессорным маслом И-40 или цилиндровым 24.
Масло заливать подогретым и только через фильтровальную сетку:
- отрегулировать маслостанцию так, чтобы подача масла в компрессорный цилиндр осуществлялась 3 сек /мин работы молота . При необходимости увеличить или уменьшить интервал подачи..
В процессе эксплуатации молотов необходимо:
- следить за бесперебойной подачей смазки, исправным состоянием маслостанции и наличием в нем масла;
- через каждые 1500 часов работы молота очищать маслостанцию. Для этого его надо отсоединить, снять с места крепления и промыть бензином;
- после длительной остановки молота рекомендуется заливать в компрессорный и рабочий цилиндры 30-40 г масла.
Внимание!
Предельный допустимый уровень масла в полости редуктора не ниже риски маслоуказателя.
Применяемые смазочные материалы
Смазочный материал |
Вязкость, сСт |
Масло компрессорное И-40 |
61 – 75 (при 40С) |
Масло цилиндровое Ц-24 |
22 – 28 (при 100С) |
ЦИАТИМ-203 |
РАСПАКОВКА, ТРАНСПОРТИРОВАНИЕ И УСТАНОВКА МОЛОТА КОВОЧНОГО МА4132
Распаковка
Молот и шабот поставляются в собранном виде в деревянных ящиках или частичной упаковке. При распаковке вначале снимают верхний щит упаковочного ящика, а затем – боковые. Необходимо следить за тем, чтобы не повредить молот распаковочным инструментом.
При распаковке проверяется наличие и состояние принадлежностей по ведомости комплектации. Результаты проверки оформляются актом предварительного осмотра.
Транспортирование
Транспортировка распакованных молота и шабота производится согласно рис. 8 и 9 с применением средств соответствующей грузоподъемности.
Перед упаковкой молота все обработанные поверхности деталей покрываются антикоррозийными покрытиями. По истечении срока консервации следует проверить состояние деталей и при необходимости подвергнуть их переконсервации.
При расконсервации молота рекомендуется определенная последовательность операций:
- вскрыв ящики, вынимают из чехлов ЗИП и ведомость комплектации;
- снимают защитную бумагу с обработанных поверхностей молота;
- удаляют ветошью консервационную смазку с поверхностей молота. Применять для этих целей металлические предметы и наждачную бумагу нельзя;
- протирают наружные поверхности чистыми тряпками, смоченными уайт-спиритом. Внутренние поверхности молота не подлежат расконсервации.

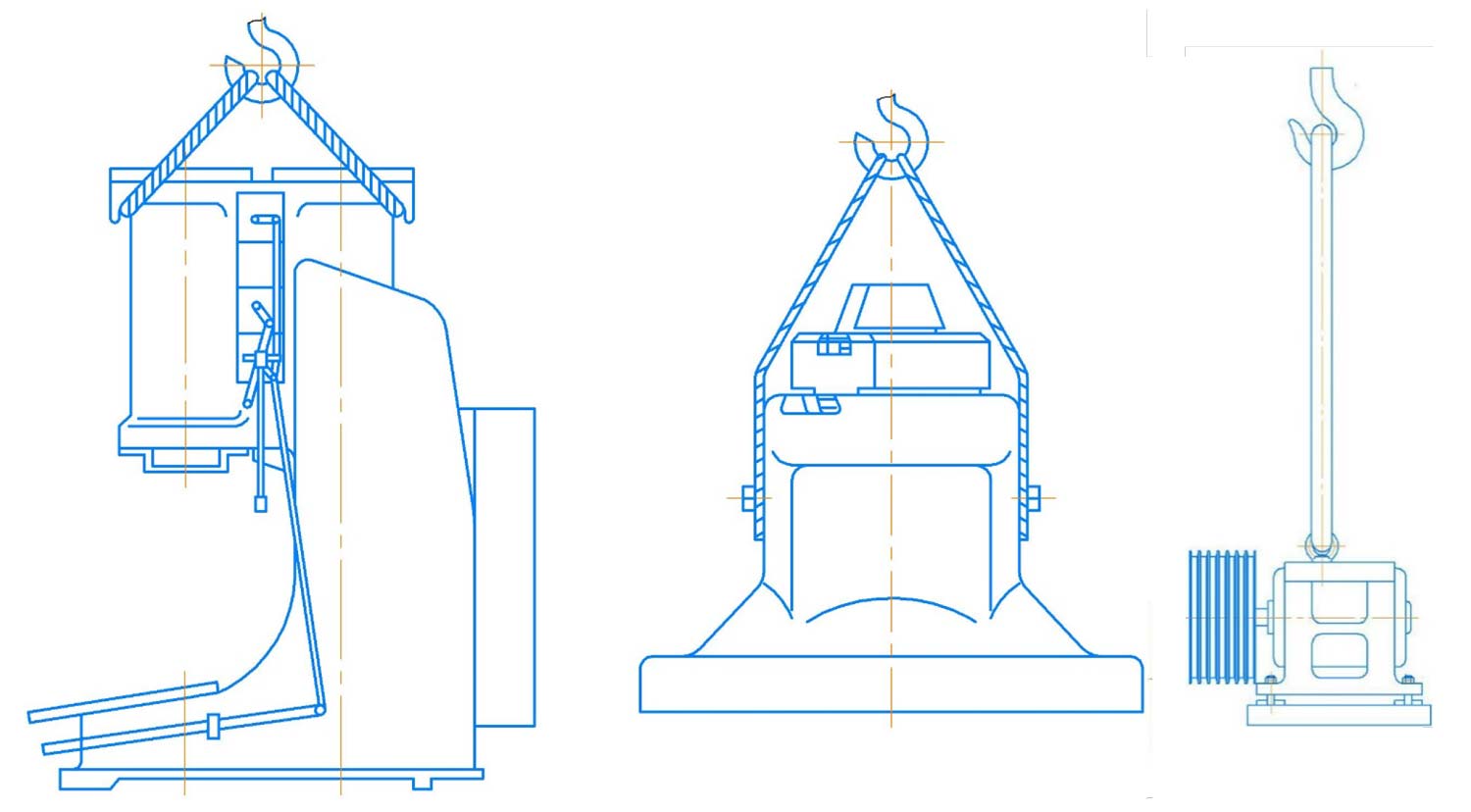

Транспортирование молота МА4132
Монтаж молота МА4132
Точность работы молота во многом зависят от правильной его установки (рис. 10). Глубина заложения фундамента зависит от качества грунта, уровня грунтовых вод и других местных условий.
Детали фундамента заводом не поставляются.
Прокладка под шабот изготавливается из строганных брусьев высушенного дерева твердых пород (бук, дуб). Установка шабота на прокладку производится по уровню. Отклонение от горизонтальности опорной плоскости паза в подушке не должен превышать 0,2 мм на длине 1000 мм.
Молот выставляется по шаботу так, чтобы отклонение бабы от вертикального положения было не более, 2 мм на длине 1000мм и не плотность прилегания рабочих плоскостей бойков при соприкосновении не превышало 0,2 мм на 300 мм длины и ширины бойка.
Шабот необходимо установить так, чтобы кольцевая риска на бабе была выше нижнего торца буксы на 5-10 мм. После приработки в результате осадки шабота кольцевая риска должна совпасть с нижней кромкой буксы, что соответствует нормальному взаимному расположению шабота и бабы. В дальнейшем надо строго следить за правильным положением кольцевой риски.
После заливки колодцев фундаментных болтов и затвердения бетонного раствора следует равномерно закрутить гайки болтов и забить встречные дубовые клинья между станиной и шаботом (уклон клиньев равен 20).
Фундамент под пульт управления изготавливается потребителем.
ПЕРВОНАЧАЛЬНЫЙ ПУСК МОЛОТА КОВОЧНОГО МА4132
Молот подключают к электросети, проверив заземление и соответствие напряжения сети электрооборудованию молота. До включения молота следует обязательно провернуть вручную кривошипный вал за приводной шкив, чтобы убедится в его свободном вращении. После этого необходимо:
- Проверить надежность клинового крепления верхнего и нижнего бойков, крепления подушки к шаботу, надежность соединения нижней головки шатуна с шатуном.
- Залить масло в резервуар маслостанции. При отсутствии масла в маслоуказателе резервуара маслостанции работа молота недопустима.
- Ознакомится с назначением рукояток органов управления по схеме воздухораспределения (рис.10) и проверить их работу при отключенном молоте.
- Обкатать молот на холостом ходу в течение 15-20 мин, опробовать все режимы работы, проверить поступление смазки в цилиндры.
- Произвести пробную ковку нагретой заготовки высотой не менее 45-55 мм. Работу в автоматическом цикле начинать с легких, плавных ударов.
Режимы работы молота МА4132
Молот МА4132 работает в следующих режимах:
- холостой ход;
- держание бабы на весу;
- автоматические удары;
- единичные удары;
- прижим.

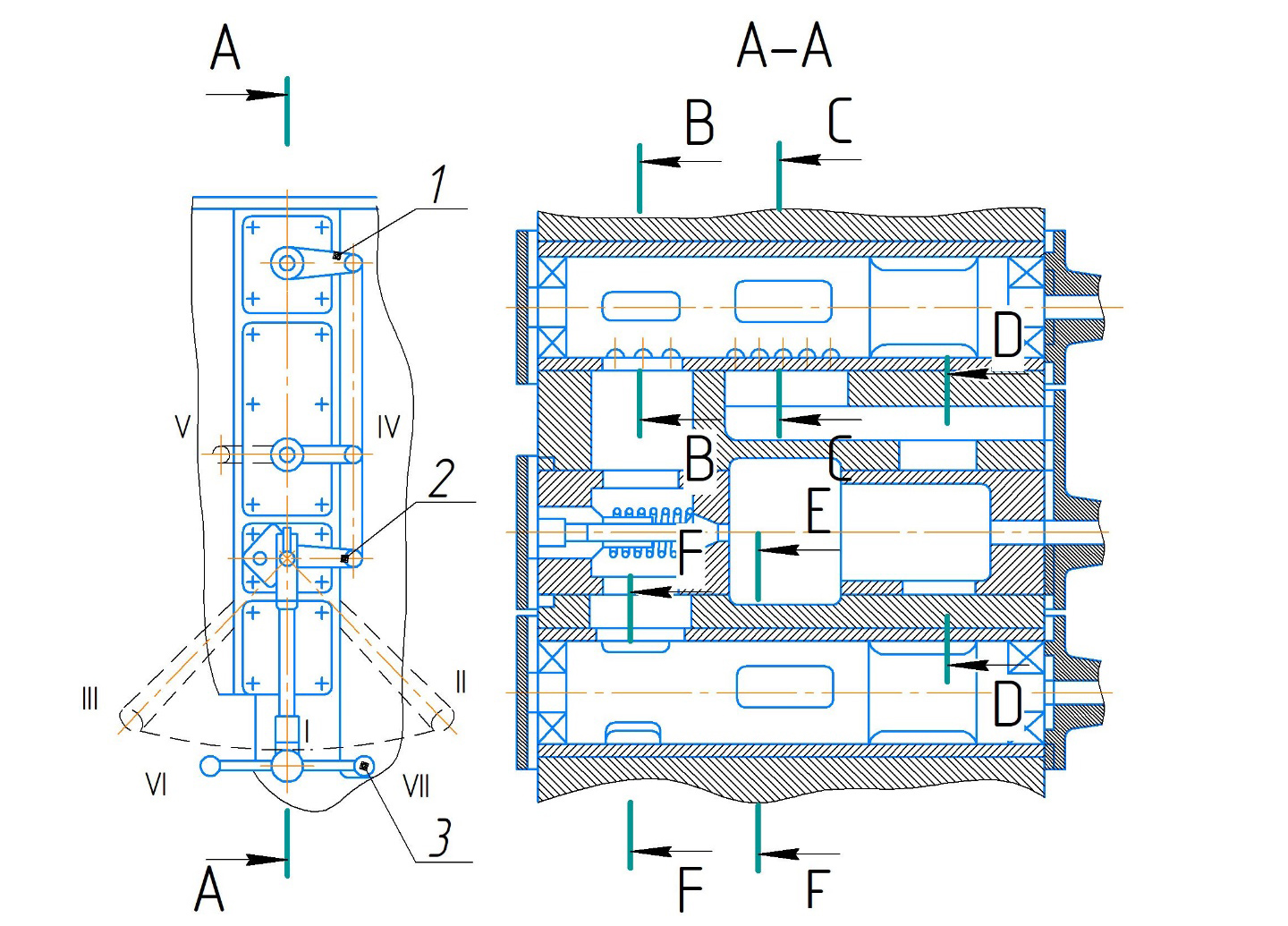

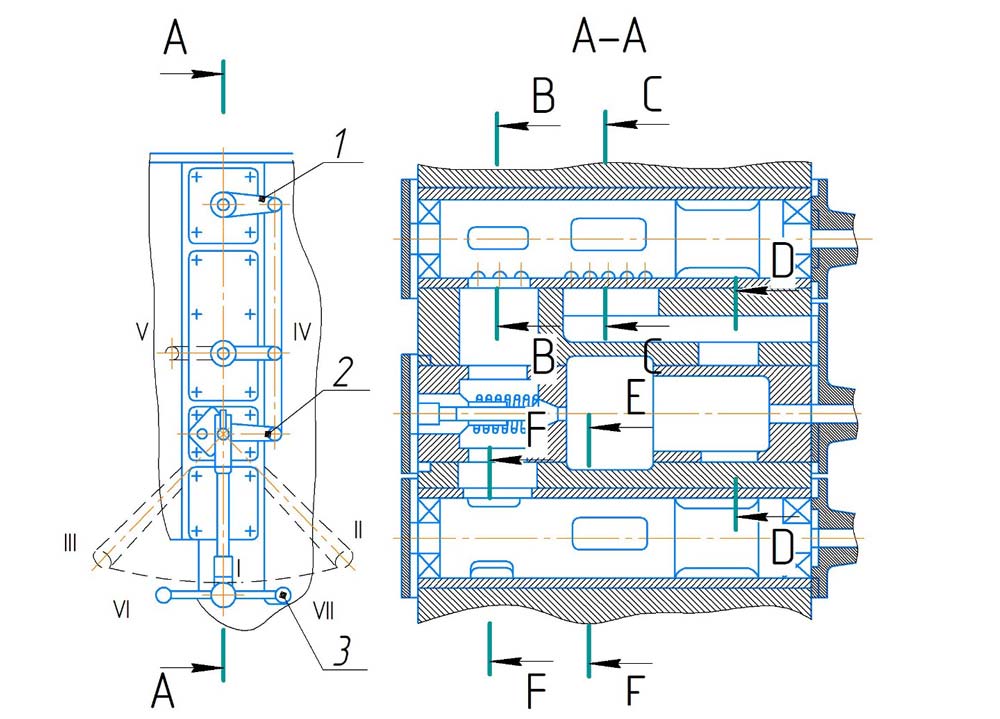

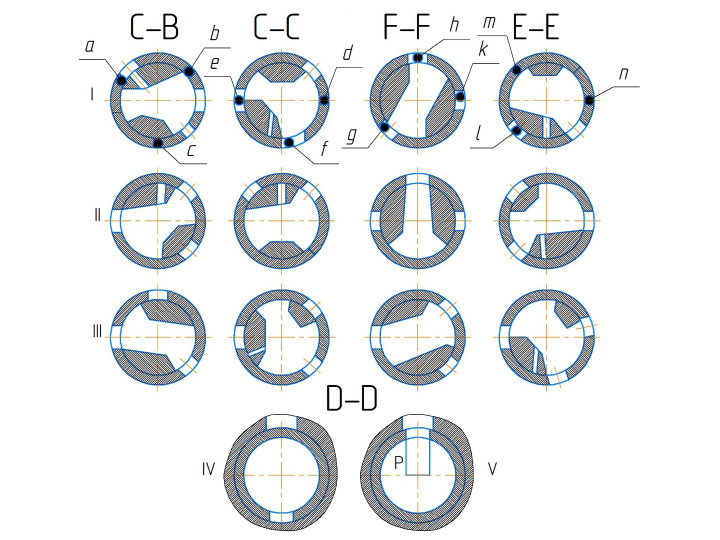

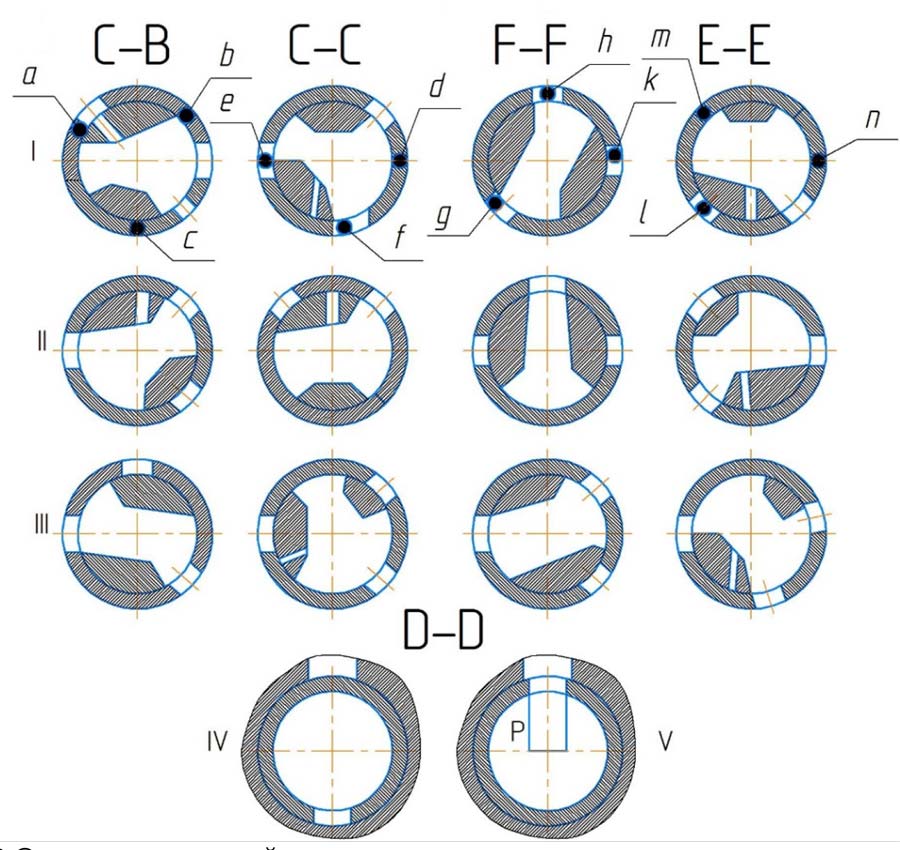

Работа кузнечного молота МА4132 в том или ином режиме зависит от положения рукоятки 2 управления и рукоятки 1 среднего крана, которые определяют положение нижнего, верхнего и среднего кранов в различных режимах. Рукоятка 3 фиксатора служит только запирания бабы в верхнем положении VI при смене бойков при выполнении других ремонтных работ.
Во время работы молота МА4132 рукоятка 3, находясь в положении VII, на режим работы не влияет.
Холостой ход молота МА4132
При режиме «Холостой ход» (исходном) нижняя и верхняя полости компрессора работают на выпуск воздуха в атмосферу через каналы «e-f» верхнего крана (разрез С-С, положение I) и каналы «n-a» нижнего крана (разрез Е-Е, положение I). При этом рукоятка 2 управления занимает вертикальное положение I, а рукоятка 1 среднего крана повернута в положение V. Цикл применяется при пуске молота.
Держание бабы на весу молотом МА4132
Этот режим является переходным от холостого хода и устанавливается поворотом рукоятки 1 среднего крана на 180° в положение IV. При этом средний кран (разрез D-D) перекрывает выпускное окно "р" и выпуск воздуха в атмосферу прекращается. Воздух из нижней полости компрессорного цилиндра через окна "n-m" нижнего крана (разрез Е-Е, положение I) нагнетается в камеру среднего крана. Отсюда, отжимая обратный клапан, воздух через камеру обратного клапана и окна "h-g" нижнего крана (разрез F-F, положение I) поступает в нижнюю полость рабочего цилиндра, поднимая бабу вверх. По достижении бабой верхнего положения в нижней полости рабочего цилиндра устанавливается постоянное давление. Окно "в" (сечение В-В, положение I) служит для выравнивания давления в верхней полости рабочего цилиндра с атмосферным.
Компрессор, продолжая работать, нагнетает воздух из нижней полости в камеру среднего крана, а из нее - камеру обратного клапана. Этот воздух частично расходуется на пополнение утечек в нижней полости рабочего цилиндра, а оставшийся объем воздуха в камере среднего крана и камере обратного клапана всасывается в нижнюю полость рабочего цилиндра при ходе поршня вверх. Верхняя полость компрессорного цилиндра работает при этом на выпуск воздуха в атмосферу. Длительная работа в режиме "Держание бабы на весу" нежелательна: она приводит к перегреву молота и излишней затрата энергии.
Автоматические удары молота МА4132
Этот режим является нормальным рабочим режимом и устанавливается поворотом рукоятки 2 управления в положение II. При этом происходят повторяющиеся удары, сила которых зависит от угла поворота рукоятки управления. Средний кран закрыт (рукоятка 1 находится в положении IV). Нижние и верхние полости рабочего и компрессорного цилиндров соединены каналами "е-d"; "l-n" напрямую (разрезы С-С, Е-Е, положение II). Скорость подъема и опускания бабы зависит от разности давлений в верхней и нижней полостях рабочего цилиндра. Число ударов бабы равно числу ходов поршня компрессора, т.е. числу оборотов кривошипного вала.
Единичные удары молота МА4132
Единичные удары кузнечного молота МА4132 (частный случай режима "Автоматические удары") производятся резким движением рукоятки 2 управления вправо до упора (положение II) и быстрым ее возвращением в исходное положение I. При задержке рукоятки 2 в отключенном положении баба нанесет несколько ударов, по этому для получения единичного удара требуется определенная сноровка. В этом случае воздух из нижней полости компрессорного цилиндра через окна "n-m" (разрез Е-Е, положение III) поступает в камеру среднего клапана и далее в камеру обратного клапана. Затем через окна "с-а" (разрез В-В, положение III) воздух нагнетается в верхнюю полость рабочего цилиндра и давит на бабу. Верхняя полость компрессорного и нижняя полость рабочего цилиндров при этом соединены с атмосферой через окна "d-f" верхнего крана и окна "g-k" нижнего крана (разрезы С-С, F-F, положение III).
Кроме того кузнец должен выбрать момент для отклонения рукоятки или нажатия педали, в противном случае баба резко пойдет вверх и нанесет удар в крышку. Поэтому от работающего на молоте требуется некоторая сноровка.
Регулировка молота МА4132
В процессе эксплуатации кузнечного молота МА4132 возникает необходимость в регулировки отдельных составных частей молота для восстановления их нормальной работы. Поэтому надо тщательно следить за температурой нагрева рабочего и компрессорного цилиндров, которая не должна превышать 90С. Не реже одного раза в полугодие необходимо проверять состояние поршневых колец – их стыки не должны находится напротив отверстий в цилиндрах. Периодически должна производится проверка затяжки гаек шатунных шпилек на нижней головке шатуна. Кроме того, надо следить, чтобы размеры верхнего и нижнего бойков были одинаковыми и их кромки совпадали.
Учитывая, что утечки воздуха ухудшают работу молота и снижают коэффициент рабочего действия, нужно периодически проверять состояние крышек цилиндров, уплотнительных колец буксы бабы и буксы компрессора, а также всей воздухораспределительной системы, своевременно устраняя возникшие неисправности и заменяя изношенные детали новыми. Необходима также систематическая регулировка натяжения ремней клиноременной передачи привода (особенно тщательно надо следить за их натяжением в первые 48 часов работы молота).
Натяжение ремня контролируют усилием Q, необходимым для оттягивания ветви ремня на величину прогиба, равную 1,55 мм на каждые 100 мм межцентрового расстояния. Для нового ремня Q составляет 4,6 кг, для приработанного – 3,7 кг.
ЭЛЕКТРООБОРУДОВАНИЕ
Потребляемая мощность станка 17,5кВт, пусковой ток 224А, Реактивная мощность 5,5 квар. Диаметр сальников под кабель ввода 25 мм
Электросхема предусматривает пуск и останов электродвигателя привода молота «М1» и привода маслостанции «М2». Для пуска электродвигателей необходимо включить автоматический выключатель «QF1» нажать кнопку «Пуск» (SВ2). При этом включится катушка магнитного пускателя «КМ1» «М1», «М2» подключаются к сети. Кнопка SB2 зашунтируется н.о. контактами «КМ1» и катушка пускателя станет на самопитание. Электродвигатель станции смазки М2 работает кратковременно периодически на время уставки реле времени КТ1.
Для останова электродвигателей необходимо нажать на кнопку «Стоп» (SВ1). При этом обесточивается катушка пускателя «КМ1» и разомкнуться его силовые и блок контакты.
Электродвигатели «М1» и «М2» остановятся.
Отключить автоматический выключатель.
Схема примет свое первоначальное положение.
Внимание! Оптимальная температура окружающей среды для безотказной работы системы смазки не ниже +100С.
Защита и блокировка
Защита электродвигателей и цепи управления от токов короткого замыкания и перегрузки осуществляется автоматическими выключателями QF1 и QF2.
Электродвигатели дополнительно защищаются от перегрузки тепловым реле КК1.
Защита от минимального напряжения осуществляется магнитным пускателем.

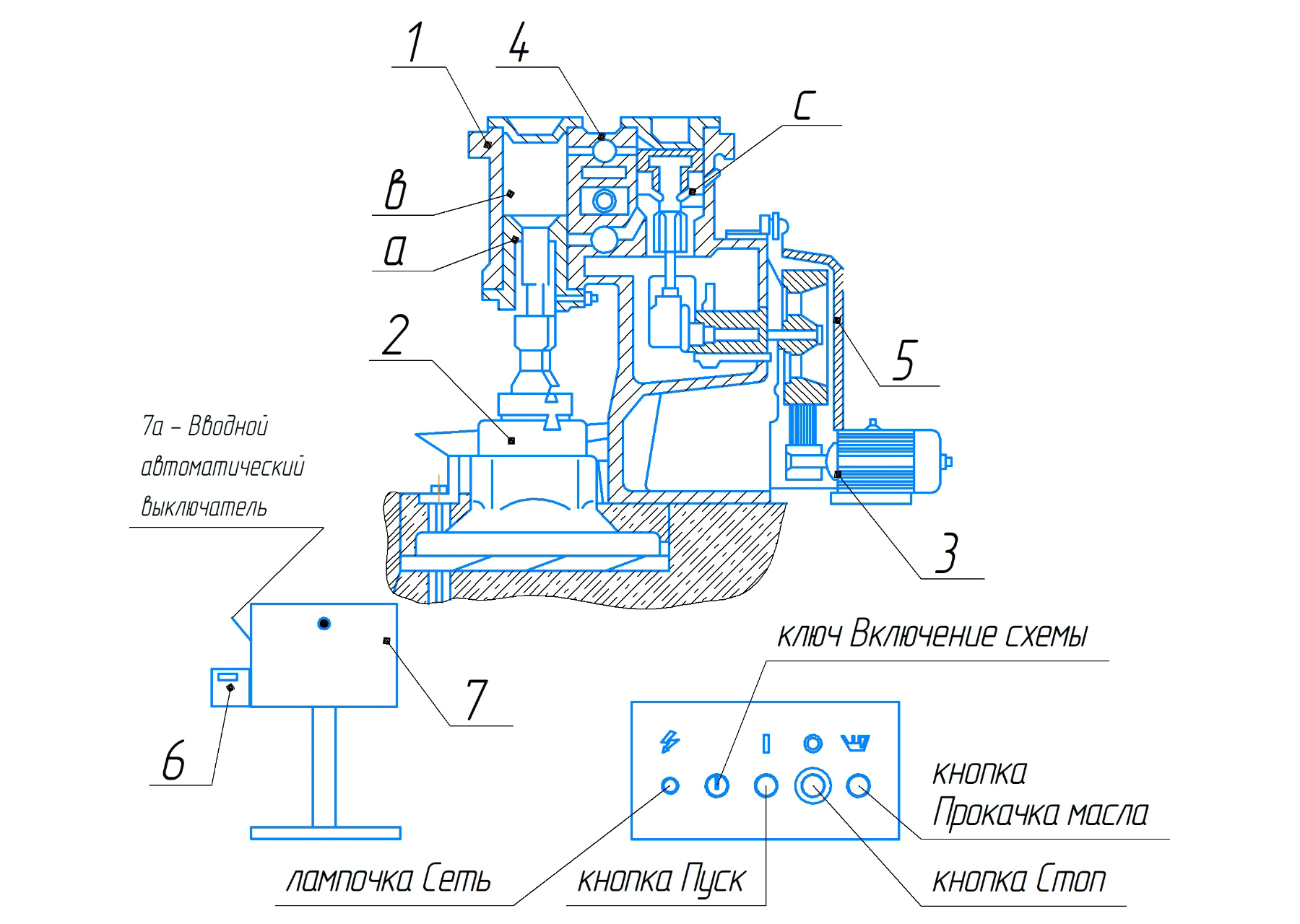

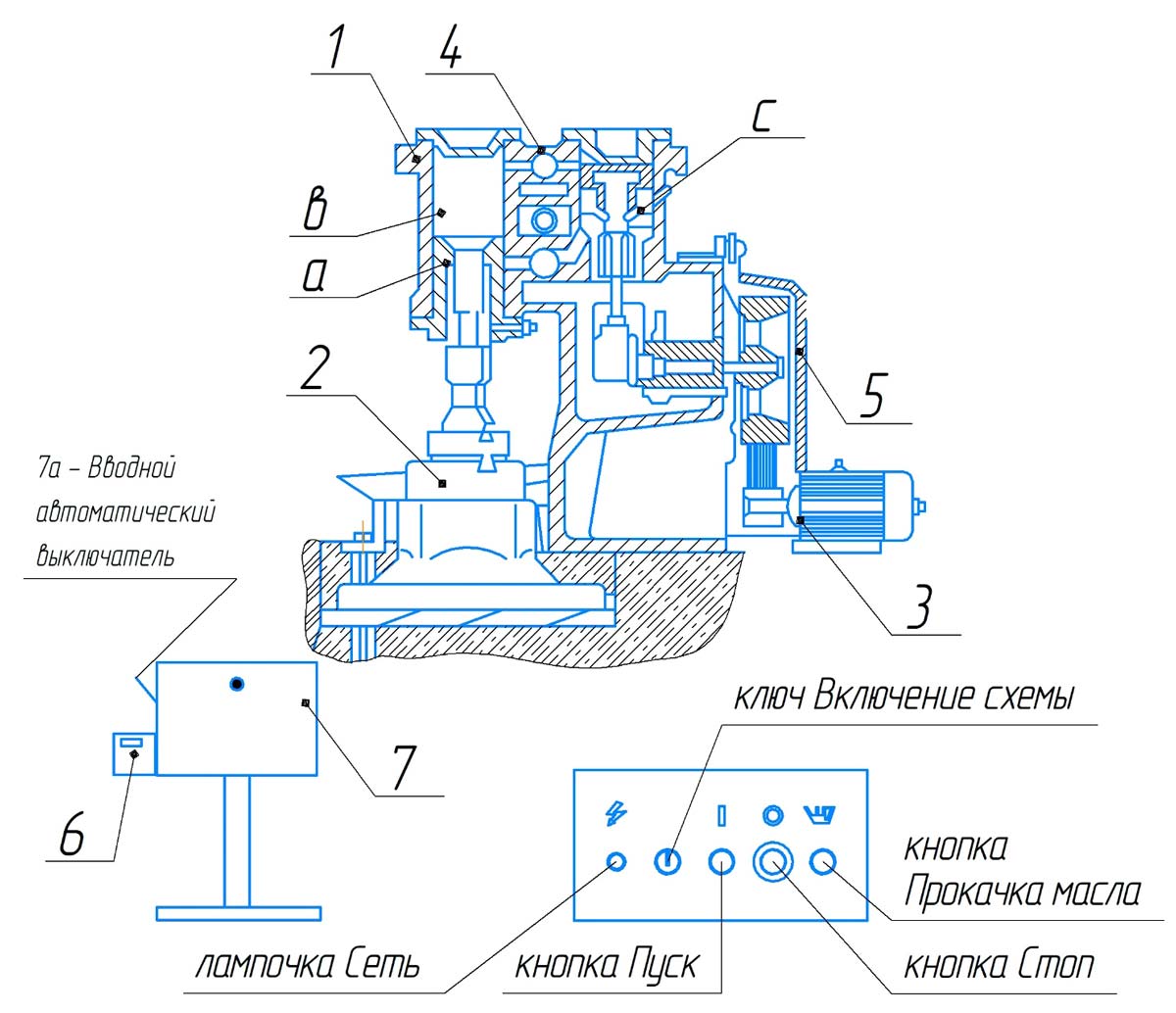

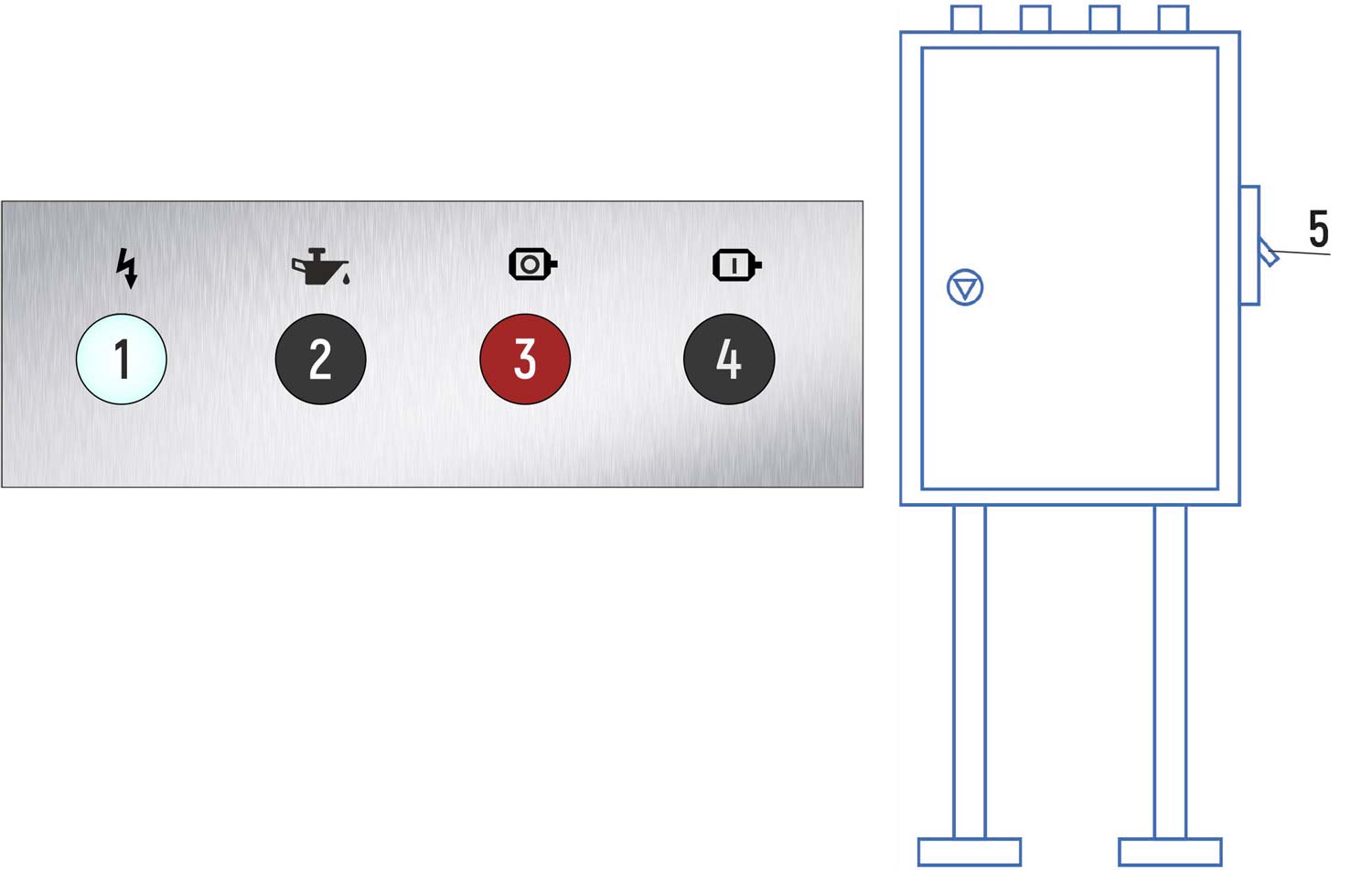

Органы управления молота МА4132
1 – Сеть, 2 – Прокачка масла, 3 – Стоп Главный двигатель, 4 – Пуск Главный двигатель, 5 – автоматический выключатель QF1
Указания по обслуживанию электрооборудования и технике безопасности
Эксплуатацию электрооборудования молота производить в соответствии с требованиями «Правил устройства электроустановок предприятий».
В процессе эксплуатации ежедневно производить осмотр электроаппаратуры, следить за состоянием контактных поверхностей аппаратов, за затяжкой контактных винтов и состоянием изоляции.
Обслуживание электрооборудования молота должно производиться электротехническим персоналом хорошо знающим работу принципиальной электросхемы и специфику работы кузнечно-прессовых машин.
Электрооборудование молота и электрошкаф должно быть надежно заземлены в соответствии с действующими «Правилами устройства электроустановок».
Марка МА-4132., молот кузнечно мв4129 поспорт поршневые кольца на молот МА 4132 Молот ковочный МА4132, МА 4132А цена. Молот МА 4132 купить цена, кузнечный молот ма4132 пневмомолот 4132 б/у молот ковочный МА4132. фундамент молота ма 4132, двигатель на молот4132 молоток кузнечный 20 кг цена купить молот МА4132. устройство молота ма4132, куплю ма4132 молот ковочный пневматический ма4132 цена установить млолот мп 160 кг. МА 4132А, пневмомолот М4132А его чертеж пневмо молот 71 года ма4132 молот. молот с41-15 от производителя, скорость двигателя кузнечного молота 4132 Подшипники на молот м4132а молоты ковочные пневматические моделей ма4132 цена. кузнечный молот 4132, вес Молота МА4132 Молот пневматический ковочный МА 4132А завод изготовитель ма4132. цена молота мод.4132 б/у, кольца на молот ма 4132 МА 4132 техпаспорт олот кузнечный МА-4132. характеристики кузнечного молота 160 кг, МА4132А продам Кузнечный молот МА-4132 молот кузнечный ма 4132 запчасти. заказать сухари для молота ма4136, МА4132 молот ковочный, МПЧ-160 кг Бу продам купит нижний баек на ма4132 Молот ковочный МК-4132 мощность. молот ма4132 баба может полностью уйти вверх, установка молота МА 4132А ПромСтройМаш Тех.данные молота ма4132 цена молота МА4132 1986 год. молот ковочный МА 4132 каталог запчастей, купить молот 160 кг б у продаю молот ма 4132 пресс ма4132 вес шабота. фото пресса МА 4132, клапан холостого хода ма 4132 станок молот МА-4132 молот МА4132 характеристика, цена б/у. ма4132 станок техническая характеристика, присоединительные размеры молота МА4132 чертеж колец на молот 4132 молот 4132 производитель. кольца поршневые для молота пневматического диаметр 330, ма4132 молот ковочный неисправности ма4132 кольца кузнечный молот с м.п.ч. до 20кг.. ма4132-91-001 масса пдающих, молот 4132 на авито шабот МА 4132А - 12 -001СБ купить цына молот 4132. Система смазки - М4132А-81-001СБ, установка кузнечного молота ма 4132 ма 4132 купить б/у куплю молот на 160. молот 4132а, Схема смазки Молот МАА129А схема сборки кузнечного молота МА2149А скачать руководство по эксплуатации молота пневматического МА4132. вес пресса МА 4132, ьюыюЄ ъютюўэ?щ яэхтьрЄшўхёъшщ ьр 4132 фундамент ма 4132а молот МА4132А 160 кг. молот кузнечный мст-4132, чертеж байков к молоту МА 4132 молот 4132 технические характеристики пресс МА 4132 вес без шабота. вес ножниц мод МА4132, ЦЕНА МОЛОТА МА 4132 пневмомолот ма 4132 кузнечный молот ма4132 инструкция по эксплуатации. Электро пневмомолот 4132 технический паспорт, Молот ковочный ма4132а
По Техническому Заданию заказчика молоты ковочные модели МА, могут быть изготовлены в различной комплектации, при этом могут измениться габаритные размеры и масса пресса. Подробное ТКП можно получить после предоставления Технического Задания. Технические изменения, существенно не влияющие на характеристики оборудования, завод-изготовитель оставляет за собой.

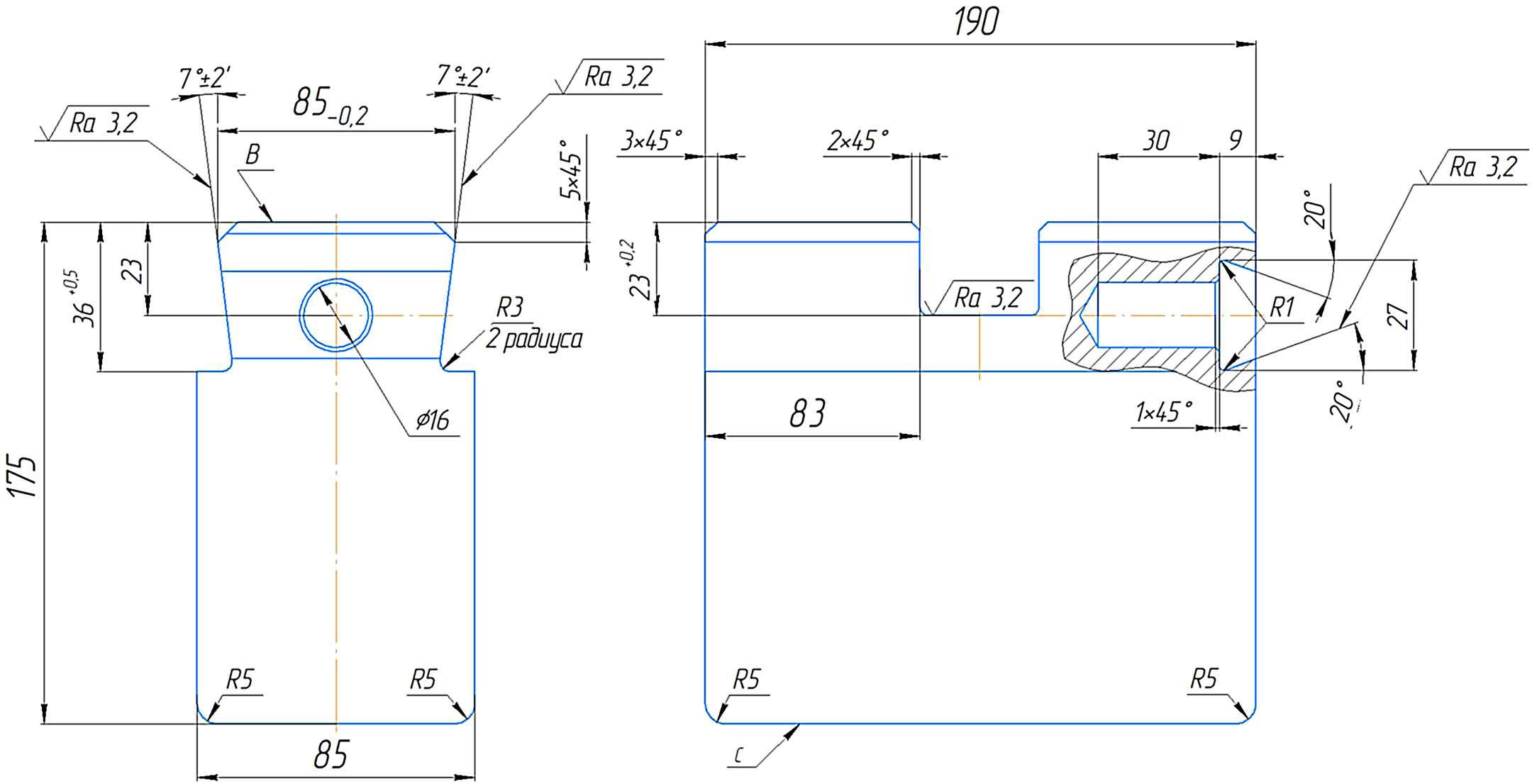

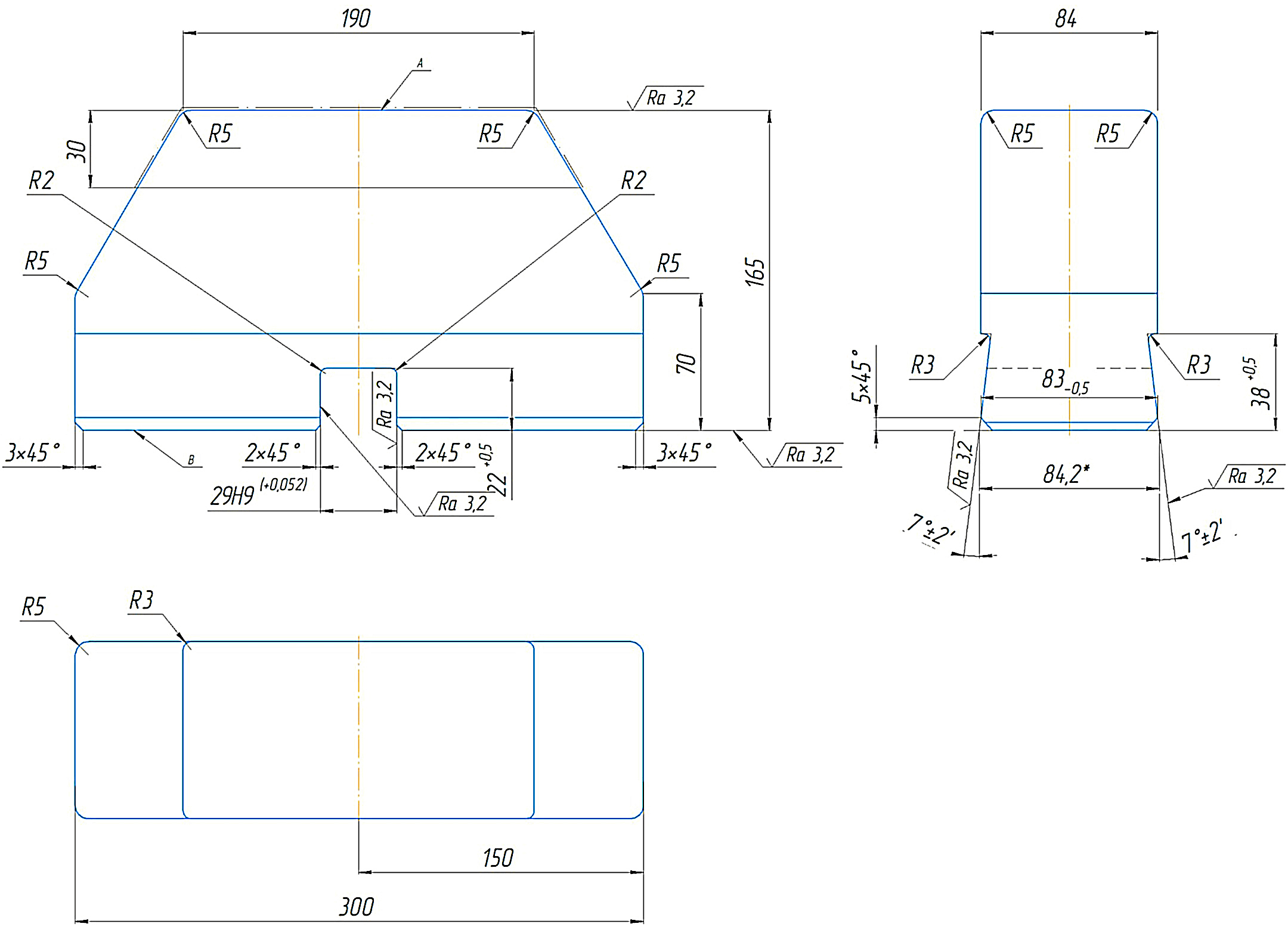

Стандартная комплектация МА4132
- Молот кузнечный ковочный модели МА4132,
включая - Шабот
- Боек верхний
- Боек нижний
- Электродвигатель
- Электроаппаратура управления
- Маслостанция
- Ремни клиновые
- Шприц рычажный
- Руководство по эксплуатации. Паспорт
- Декларация о соответствии требованиям ТР ТС
Дополнительные опции МА4132
- Кольцо разрезное
- Кольцо поршневое
- Планка
- Сухари
- Сегменты
- Боек верхний (запасной)
- Боек нижний (запасной)
- Палец
- Клиновые ремни
- Клин
- Подушка
- Шпонка
- Заглушка
С этим товаром покупают
ПромСтройМаш является непосредственным производителем МА4132 Мы производим и продаём Молот кузнечный ковочный МА4132 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. МА4132 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить МА4132 вы можете непосредственно у нас или у наших дилеров. Номинальный вес падающих частей, 160кг
