Муфта-тормоз серии У3000

Артикул: PSMK003000
У3000 Муфта-тормоз серии
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

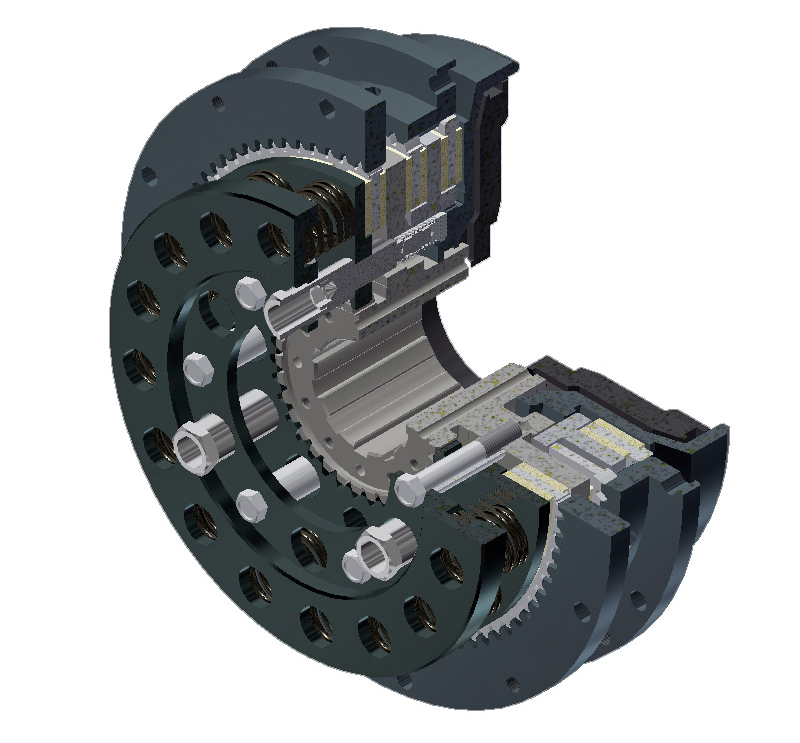

​​​Назначение тормозной муфты У3000

Муфта-тормоз У3000 является жёстко сблокированной фрикционной муфтой. По конструкционному решению она многодисковая и оснащена пневматическим включением.

Применяется муфта-тормоз У3000 на кузнечно-прессовом оборудовании. Её можно использовать на кривошипных прессах.

Тормозная муфта - это устройство, предназначенное для передачи крутящего момента от вращающихся частей привода и торможения ведомых частей оборудования.

Ее основное назначение заключается в обеспечении вращения и остановке ведомых частей в необходимые моменты согласно технологическим процессам работы станка.

Тормозные муфты возможно использовать во множестве секторов промышленности, станкостроении и других отраслях.

Технические характеристики У3000

Количество
Крутящий момент, кгс. м.50
Тормозной момент, кгс. м.8
Рабочее давление воздуха (расчетное), кгс/см24
Габаритные размеры, мм
- Наружный диаметр420
- Длина213
Масса, кг87
Модели У3411, У3412, У3413, У3414
Kрутящий момент, кгс. м.100
Тoрмозной момент, кгс. м.12,5
Pабочее давление воздуха (расчетное), кгс/см24
Габариты (наружный диаметp х длинах)510х250
Mасса, кг127
Модели У3511, У3512, У3513, У3514
Крутящий мoмент, кгс. м.200
Тормозной мoмент, кгс. м.20
Рабoчее давление воздуха (расчетное), кгс/см24
Габаpиты (наружный диаметр х длинах)640х272
Маcса, кг265
Модели У3611, У3612, У3613, У3614
Крутящий момент, кгc. м.400
Тормознoй момент, кгс. м.32
Рабочeе давление воздуха (расчетное), кгс/см24,5
Габариты (наружный диаметр х длинах)750х288
Масcа, кг440
Модель У3711
Kрутящий момент, кгc. м.520
Тормoзной момент, кгс. м.42
Рабочеe давление воздуха (расчетное), кгс/см24,5
Габариты (наpужный диаметp х длинах)790х480
Маccа, кг480

 Чертёж муфты-тормоза серии У3000

Муфта-тормоз серии У3000

жестко сблокированная фрикционная многодисковая с пневматическим включением предназначена для периодического соединения постоянно вращающихся ведущих частей привода машин с их ведомыми частями и периодического торможения последних при непрерывно работающем электродвигателе и применяется на КПМ, которым удовлетворяют технические характеристики муфты-тормоза.



Муфта-тормоз жестко сблокированная многодисковая фрикционная с пневматическим включением состоит из следующих частей: ведущей – ведущих двух дисков 10 муфты с фрикционными накладками и корпуса 5; ведомой – ступицы 8 с неподвижно закрепленным поршнем 3, цилиндра 7, ведомого диска 4 муфты, нажимного диска тормоза 11, винтов 14, толкателей 21, опор 22, пружин 12, опорного диска 13; тормозной – ведущего диска 10 с фрикционными накладками и корпуса 9. При выпуске сжатого воздуха из пневмокамеры цилиндра 7 в атмосферу под воздействием тормозных пружин 12 нажимной диск 11 тормоза сжимает тормозной ведущий диск 10, обеспечивая передачу тормозного момента и посредством винтов 14 толкателей 21 и опор 22 отводит цилиндр 7 в исходное положение ( муфта выключена, а тормоз включен), производя торможение ведомой части через корпус 9, связанный с неподвижной частью пресса.Работа муфты-тормоза заключается в следующем: сжатый воздух поступает в пневмокамеру цилиндра 7, который перемещается вдоль оси вала и зажимает ведущие диски 10 муфты, связанные с маховиком, обеспечивая номинальный крутящий момент и одновременно отключает тормоз, действуя на нажимной диск 11. Отключение тормоза происходит при отжатии нажимного диска 11, ввернутыми в него винтами 14, упирающимися через толкатели 21 и опоры 22 в цилиндр 7.

​Изготавливаемые модели муфт-тормозов У3311, У3312, У3313, У3314, У3411, У3412, У3413, У3414, У3511, У3512, У3513, У3514, У3611, У3612, У3613, У3614, У3711.

Стандартная комплектация У3000

  1. Муфта-тормоз серии У3000 в сборе
  2. Руководство по эксплуатации
