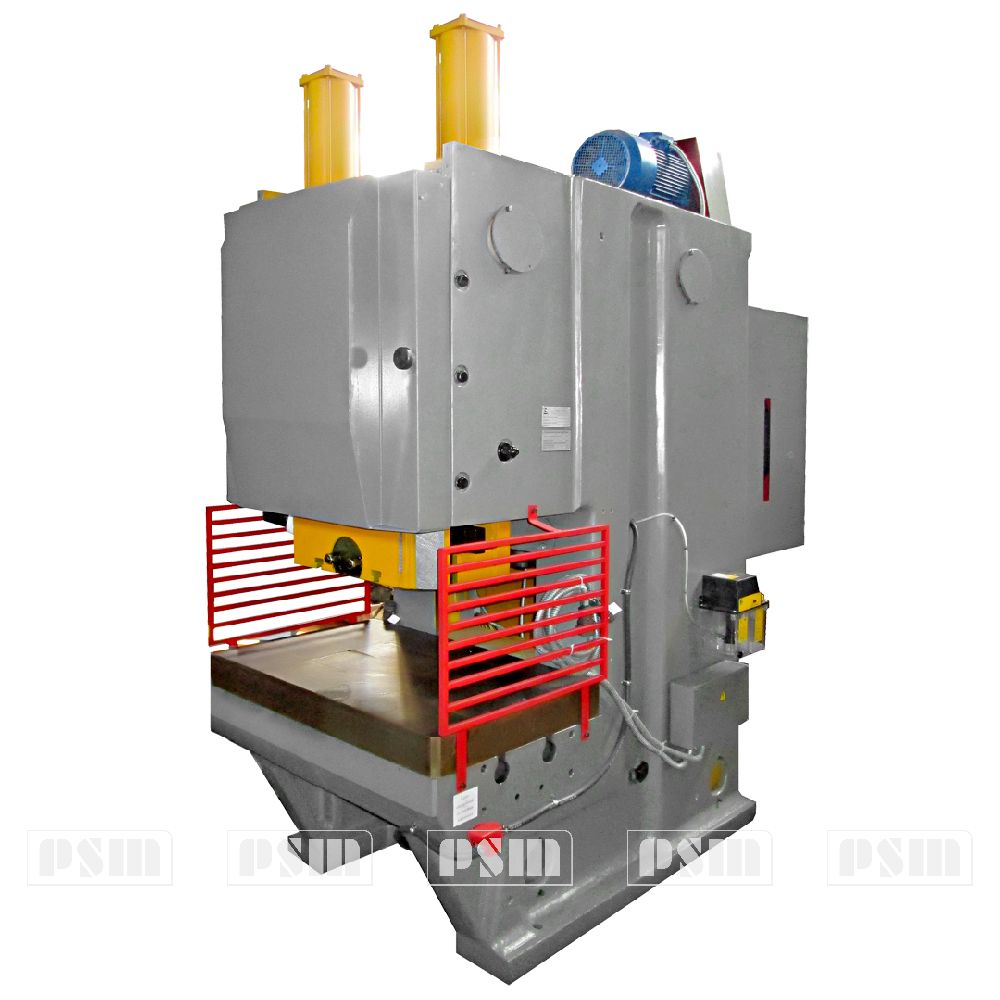

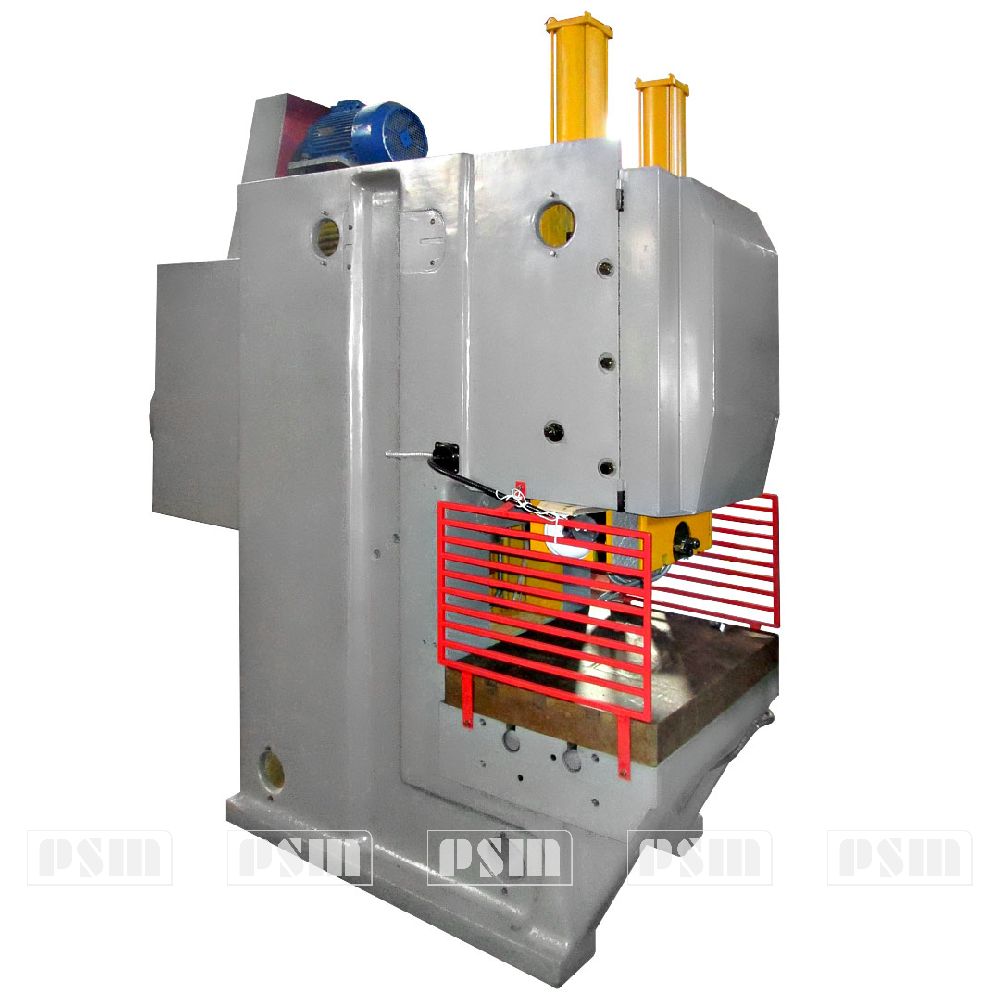

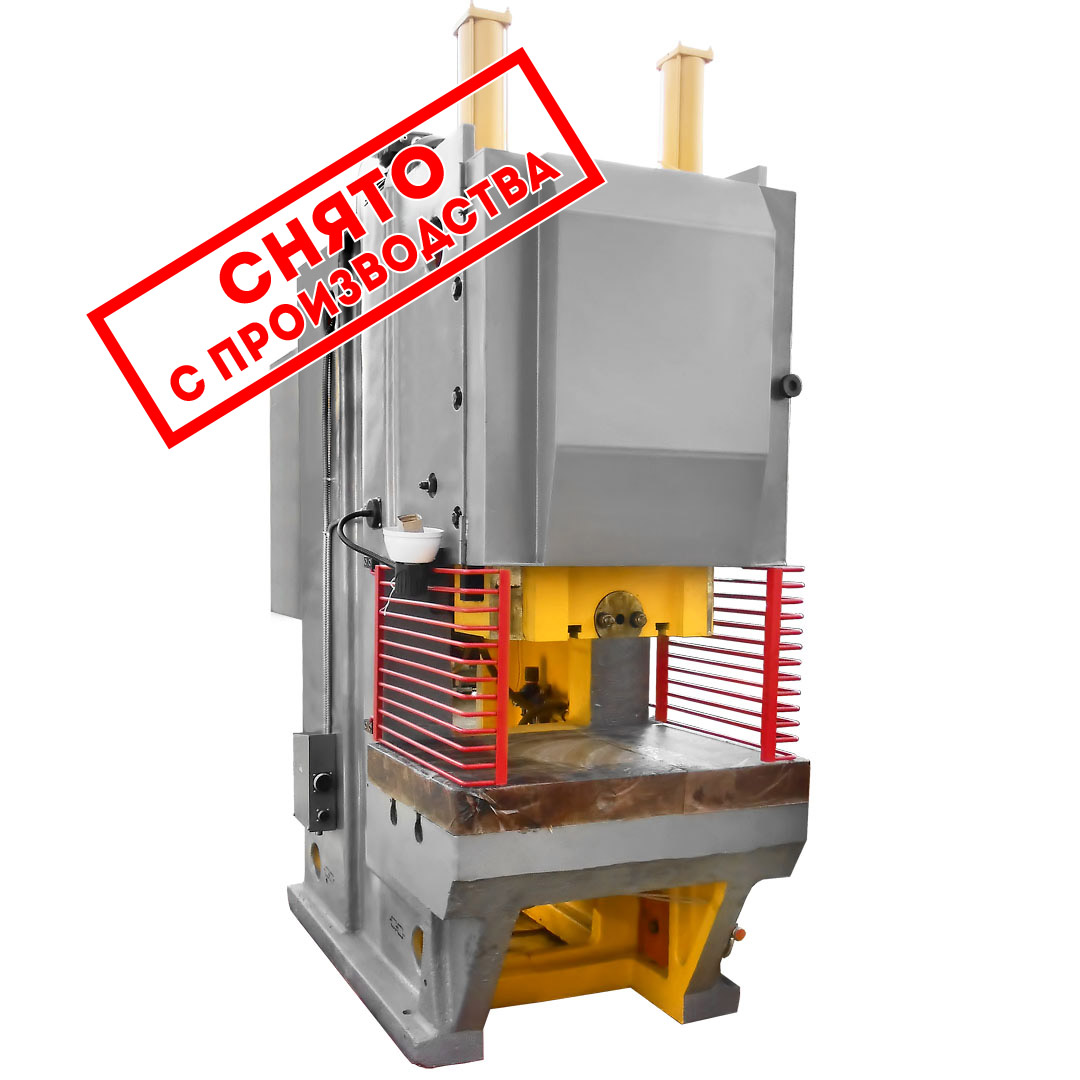

Пресс однокривошипный механический КЕ2130Б

Артикул: PSMK100081
КЕ2130Б
КЕ2130Б
Запросить
коммерческое предложение
Нужна консультация? Закажите обратный звонок
Мы свяжемся с Вами в ближайшее время
Остались вопросы? Свяжитесь с нами удобным способом
Назначение
Характеристики
Описание
Комплектация

Технические характеристики КЕ2130Б

Номинальное усилие пресса, кН (тс)1000 (100)
Ход ползуна регулируемый, мм:10-130
Частота ходов ползуна, мин-1:63
Размеры подштамповой плиты, мм950х630
Размеры стола, мм950х630
Диаметр отверстия в столе, мм360
Максимальное расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм400
Расстояние от оси ползуна до станины (вылет), мм340
Расстояние между стойками станины в свету, мм400
Величина регулировки расстояния между столом и ползуном, мм100
Толщина подштамповой плиты, мм100
Мощность электродвигателя привода при ПВ 25%, кВт11
Длина1020
Ширина2380
Высота2750
Масса, кг8900
Число ходов ползуна одиночных в мин-1:48

УСТРОЙСТВО ПРЕССА КЕ2130Б И ЕГО СОСТАВНЫХ ЧАСТЕЙ

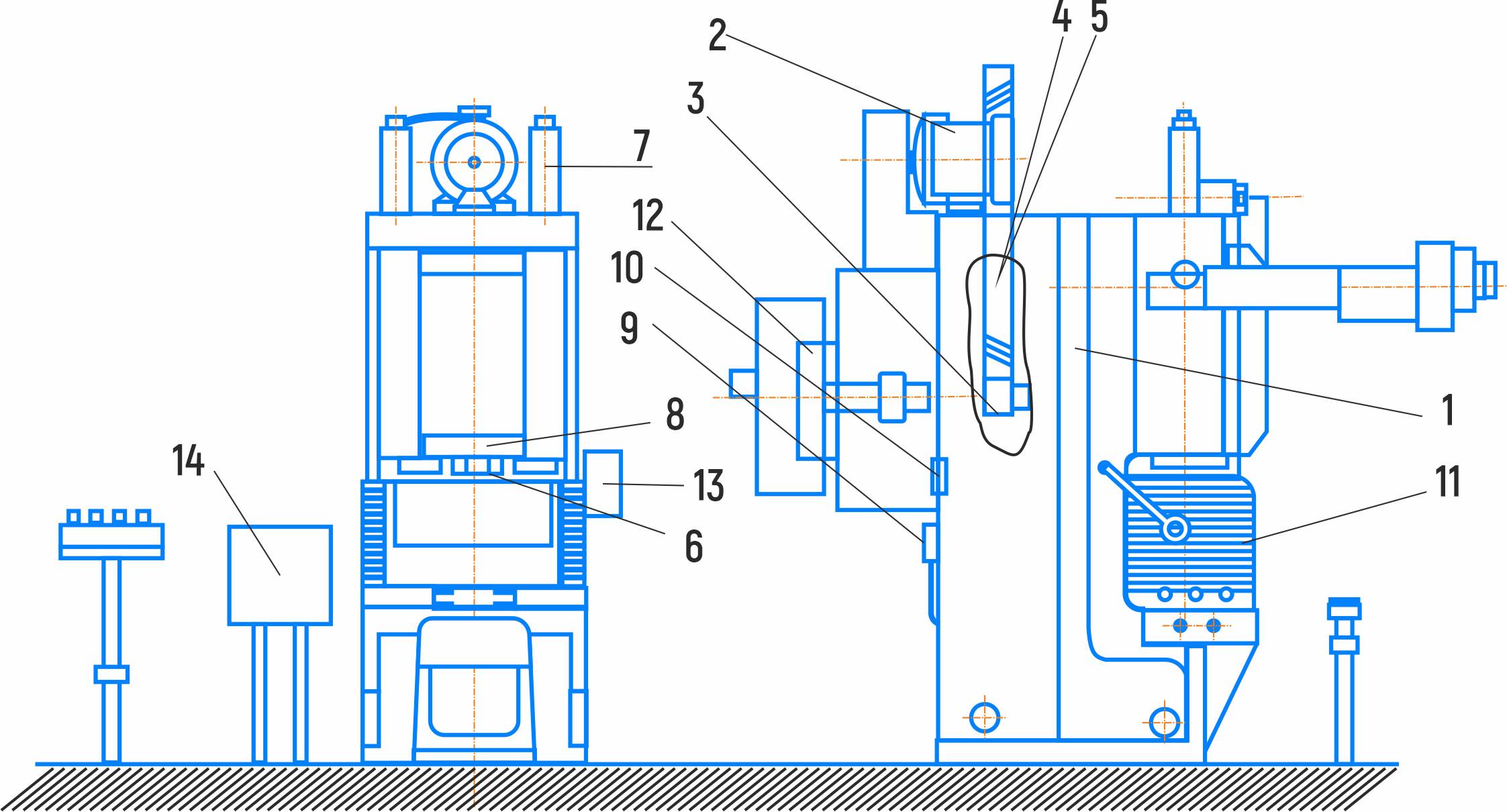

Общий вид пресса механического КЕ2130Б с обозначением составных частей

Общий вид пресса  механического КЕ2130Б с обозначением составных частей

Поз. на рис

Наименование

Обозначение

Примечание

1

Станина

КЕ2130-11-001

2

Привод клиноременный

КЕ2130-21-001

3

Вал приемный

КЕ2130-22-001

4

Вал эксцентриковый

КЕ2130-23-001

5

Механизм регулировки

КЕ2130-25А-001

6

Ползун

КЕ2130-31Б-001

7

Установка уравновешивателей

КЕ2130-33-001

8

Привод регулировки закрытой высоты

КЕ2130-39В-001

9

Воздухопровод

КЕ2130-42-001

10

Установка тормоза маховика

КЕ2130-44А-001

Воздухопровод и установка пневмоподушки

КЕ2130-48-001

При поставке пневмоподушки

14

Ограждение рабочей зоны

КЕ2130-71А-001

15

Ограждение маховика

КЕ2130-72А-001

16

Маслопровод

КЕ2130-81-001

17

Размещение электрооборудования и разводка

КЕ2130-91В-001

*Пневмоподушка поставляется по особому заказу за отдельную плату.

УСТРОЙСТВО И РАБОТА ОСТАВНЫХ ЧАСТЕЙ пресса механического КЕ2130Б

Станина пресса КЕ2130Б

Станина пресса  КЕ2130Б

Станина пресса представляет собой литую конструкцию С-образной формы.

Для направления движения ползуна станина имеет две призматические направляющие 1 и 2 и две плоские направляющие 3 и 4. Призматические направляющие – регулируемые.

Износ направляющих на ползуне и на станине или ослабление крепления направляющих на станине могут вызвать перекос ползуна или дрожание его при движении.

В расточках станины запрессованы подшипники скольжения 8 и 9 для установки эксцентрикового вала.

На рабочей плоскости стола закреплена подштамповая плита с Т-образными пазами для крепления инструмента.

Для установки автоматических подач на станине предусмотрены привалочные места.

Привод пресса однокривошипного механического КЕ2130Б

Привод пресса однокривошипного механического КЕ2130Б

Механизмы привода представляют собой совокупность валов и передач (клиноременной и зубчатой), при помощи которых крутящий момент, развиваемый электродвигателем и маховиком пресса передается на главный (эксцентриковый) вал пресса.

Привод клиноременный включает в себя электродвигатель, установленный на качающемся кронштейне 1, закрепленном на станине осью 2. На кронштейне установлен регулировочный болт 3, обеспечивающий натяжение клиноременной передачи 4.

Вал приемный пресса механического КЕ2130Б

Вал приемный пресса  механического КЕ2130Б

Опорами приемного вала служат два самоустанавливающихся подшипника. На одном конце вала 1 установлена шестерня 2, передающая движение на эксцентриковый вал, на другом – на подшипниках установлен маховик 3 с муфтой-тормозом 4.

Муфта-тормоз КЕ2130Б

Муфта-тормоз КЕ2130Б

Муфта-тормоз модели У3411 жестко сблокированная многодисковая фрикционная с пневматическим включением состоит из следующих частей:

- ведущей (два ведущих диска 10 с фрикционными накладками и корпус 5);

- ведомой (ступица 8 с неподвижно закрепленным поршнем 3, цилиндр 7, ведомый диск 4 муфты, нажимной диск тормоза 11, винты 14, толкатели 21, опоры 22, пружины 12, опорный диск 13);

- тормозной (ведущий диск 10 с фрикционными накладками и корпус 9).

Сжатый воздух поступает в пневмокамеру цилиндра 7, который перемещается вдоль оси вала и зажимает ведущие диски 10 муфты, связанные с маховиком, обеспечивая номинальный крутящий момент. Одновременно отключает тормоз, действуя на нажимной диск 11. Отключение тормоза происходит при отжатии нажимного диска 11 ввернутыми в него винтами 14, упирающимися через толкатели 21 и опоры 22 в цилиндр 7.

При выпуске сжатого воздуха из пневмокамеры цилиндра 7 в атмосферу под воздействием тормозных пружин 12 нажимной диск 11 тормоза сжимает тормозной ведущий диск 10, обеспечивая передачу тормозного момента. Посредством винтов 14, толкателей 21 и опор 22 отводит цилиндр 7 в исходное положение (муфта выключена, тормоз включен), производя торможение ведомой части через корпус 9, связанный с неподвижной частью пресса.

В процессе работы муфты-тормоза фрикционные накладки 16 изнашиваются, что приводит к увеличению хода цилиндра. Вследствие увеличения хода цилиндра 7 нажимной диск 11 тормоза соприкасается с опорным диском 13 и автоматически исключает включение муфты, при этом включение тормоза остается обеспеченным, что в свою очередь исключает сдваивание хода ползуна.

Вал эксцентриковый пресса КЕ2130Б

 Вал эксцентриковый пресса   КЕ2130Б

На эксцентриковом валу 1 на одном конце на шпонке закреплено колесо 2, входящее в зацепление с шестерней приемного вала, на другом конце устанавливается эксцентриковая втулка 16 ползуна.

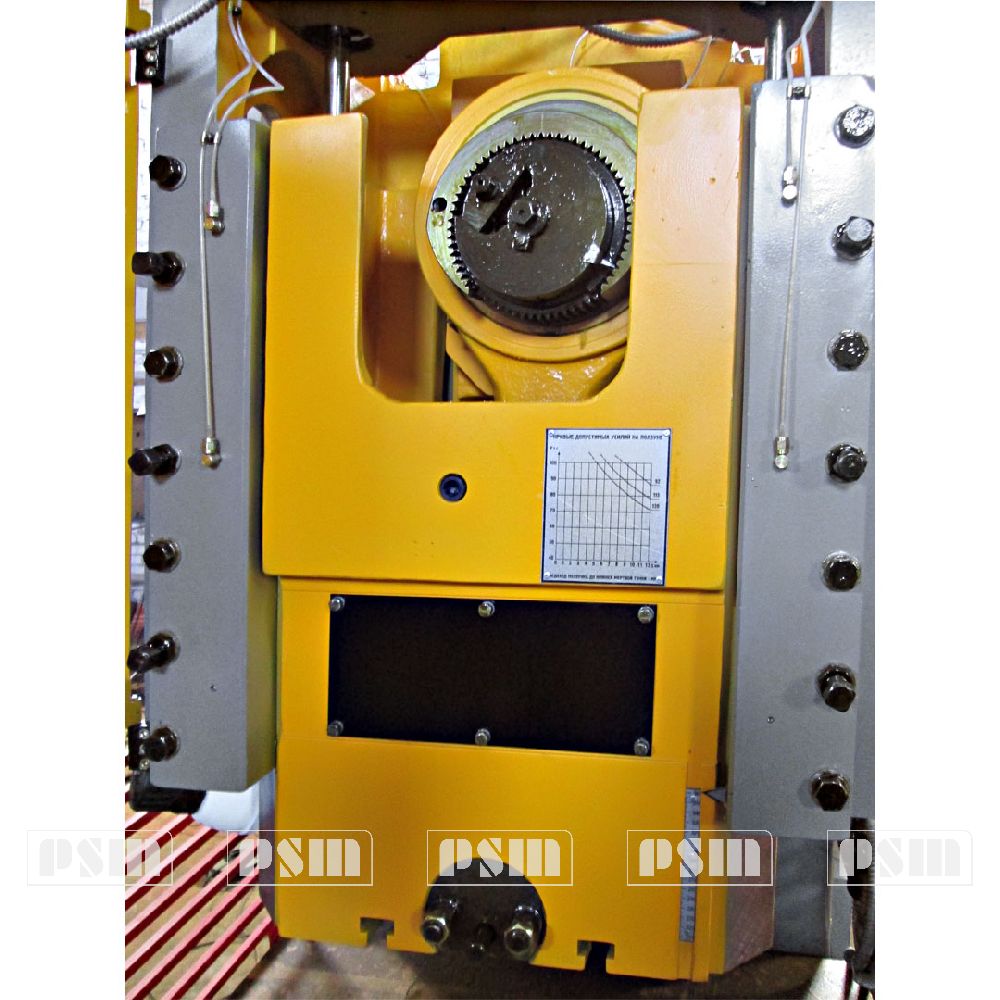

Ползун пресса КЕ2130Б

Ползун  пресса  КЕ2130Б

 Ползун  КЕ2130Б

Ползун, представляющий собой чугунную отливку коробчатой формы с призматическими двухсторонними направляющими, является рабочим органом пресса, к которому крепится верхняя часть штампа. Для крепления верхней части штампа в ползуне 1 предусмотрены Т – образные пазы, отверстие для хвостовика и два крепежных отверстия. Хвостовик крепится сухарем 2 и винтом 3.

Для выталкивания изделий из верхней части штампа имеется планка выталкивателя 8, которая вставляется в окно ползуна. Ход планки ограничивается упорами, закрепленными на станине.

Ползун соединен с приводом пресса посредством шатуна 15, который через эксцентриковую втулку 16 и подшипник скольжения связан с эксцентриковым валом.

Соединение ползуна с шатуном выполнено в виде шаровой опоры. Шаровая опора состоит из подпятника 4, гайки 13 и вкладыша 6.

Для регулировки штампового пространства на задней стороне ползуна закреплены кронштейны 22 и 26, в которых установлен вал 21 и шестерня 23, входящая в зацепление с гайкой – шестерней 10 и контргайкой – шестерней 11. Вал 21 выполнен с возможностью осевого перемещения совместно с шестерней 23. Перемещение осуществляется гайкой 25, установленной в пазу кронштейна 26. Гайка 24 обеспечивает стопорение резьбового соединения вала 21 и гайки 25, предохраняя вал 21 от самопроизвольного смещения.

Механизм регулировки величины хода ползуна КЕ2130Б

 Механизм регулировки величины хода ползуна КЕ2130Б

Механизм регулировки величины хода ползуна установлен на эксцентриковом валу пресса и состоит из шпонки 1, винта 2, шестерни 3 с внутренним и внешним зацеплением, шестерни 4, лимба 5, корпуса 6. Корпус 6, в котором установлены шестерня 4 и винт 2, закреплен винтами к торцу эксцентрикового вала привода. Шестерня 3 установлена так, что своим внутренним зубчатым зацеплением она входит в контакт с шестерней 4 и с эксцентриковым валом привода, а наружным зубчатым венцом она соединена с эксцентриковой втулкой. При вращении винта 2 в корпусе 6 шестерня 3 может смещаться в осевом направлении и при этом входить в зацепление или выходить из зацепления с эксцентриковым валом, что позволяет регулировать и фиксировать угловое положение эксцентриковой втулки, тем самым изменять ход ползуна на величину от 10…130 мм. Для контроля за положением эксцентриковой втулки на торце шестерни 3 установлен лимб 5.

Уравновешиватели ползуна пресса однокривошипного механического КЕ2130Б

 Уравновешиватели ползуна пресса однокривошипного механического КЕ2130Б

Уравновешиватели ползуна служат для уравновешивания массы ползуна и верхней части штампа, а также для удержания от произвольного опускания ползуна в случае неисправности тормоза. Конструкция уравновешивателя представляет собой пневмоцилиндр 1 и поршень, находящиеся под давлением сжатого воздуха, поступающего из ресивер. Шток поршня соединен с ползуном серьгой 2 и осью 3.

Ограждение рабочей зоны и ползуна пресса КЕ2130Б

 Ограждение рабочей зоны и ползуна  пресса  КЕ2130Б

Ограждение рабочей зоны предназначено обеспечивать безопасную эксплуатацию пресса.

Устройство состоит из дверцы 1, закрывающей ползун и боковых решеток 2 и 3.

Боковые решетки откидные и крепятся к станине.

ПНЕВМОСИСТЕМА пресса КЕ2130Б

 ПНЕВМОСИСТЕМА пресса  КЕ2130Б

Пневмосистема пресса предназначена для подвода сжатого воздуха от общей цеховой пневмосети и обеспечивает работу муфты-тормоза, тормоза маховика, уравновешивателей ползуна, пневмоподушки.

Схема пневматическая принципиальная пресса однокривошипного механического КЕ2130Б

Обозначение на схеме

Наименование

Кол.

БП

Блок пневматический БК-16

1

ПР

Пневмораспределитель ПРК3.2

1

Р

Пневмораспределитель У7122А

1

ГВ

Головка воздухоподводящая ГВП-16.2

1

У1, У2

Уравновешиватель 31-125х0280

2

МТ

Муфта-тормоз У3411

1

РС1

Ресивер КЕ2130-42-009

1

ТМ

Тормоз маховика КЕ2130-44А-001

1

ПД

Подушка пневматическая У5219А

1*

РС2

Ресивер К2130-37Г-009

1*

КР

Клапан 122-16 ГОСТ18468-79

1*

М

Манометр МТП 2/5 ГОСТ 8625-77

1*

КО

Клапан 16-1К ГОСТ 21324-83

1*

КП

Клапан предохранительный П-КАП-16-22

1*

* При комплектации пресса КЕ2130Б пневмоподушкой.

На входе пневмосистемы устанавливается блок подготовки воздуха, состоящий из фильтра влагоотделителя, пневмоклапанов редукционного и предохранительного, реле давления. Блок обеспечивает очистку сжатого воздуха, регулирование его давления, предохранение пневмосистемы от превышения давления сверх установленного, сигнализацию при понижении давления ниже установленного, отвод отделенного конденсата.

Из блока подготовки воздуха (БП) воздух поступает в муфту-тормоз; уравновешиватели; тормоз маховика; ресивер РС1, который регулирует перепады давления воздуха в системе при включении механизмов.

Пневмоаппаратура подключения муфты-тормоза (МТ) состоит из маслораспылителя (МР), пневмораспределителя (Р) и воздухоподводящей головки (ГВ).

По одной ветви воздухопровода воздух поступает в маслораспылитель (МР), насыщается смазкой, обеспечивая в дальнейшем смазку стоящих за ним пневмоагрегатов.

По другой ветви воздух поступает в ресивер (РС1), который связан воздухопроводом с каналом питания трехлинейного сдвоенного пневмораспределителя Р2, предназначенного для изменения направления потоков сжатого воздуха и управляющего синхронной работой муфты и тормоза (см.рис.20 и раздел 5, 4 руководства по эксплуатации).

Тормоз маховика с пневматическим включением соединен с пневмосистемой пресса через пневмораспределитель (ПР), который обеспечивает управление его работой.

Уравновешиватели ползуна (У1, У2) подключены к пневмосети пресса КЕ2130Б штоковыми полостями пневмоцилиндров. Бесштоковые полости сообщаются с атмосферой через встроенные фильтры.

При оснащении пресса пневмоподушкой соединение ее с пневмосистемой пресса обеспечивается через обратный клапан (КО) и ресивер (РС2). Редукционный клапан обеспечивает постоянное давление, а предохранительный клапан (КП) защищает пневмолинию от возможного возрастания давления.

СИСТЕМА СМАЗКИ пресса КЕ2130Б

СИСТЕМА СМАЗКИ пресса КЕ2130Б

Смазка трущихся частей пресса осуществляется следующими способами:

- периодически от централизованной системы жидкой смазки

Маркировка на

схеме

Наименование точек

Подача смазки см³ / цикл

Питатели

Смазочный материал

1, 2, 3, 4

Направляющие плоские

0,08

Б

Масло И-40А

ГОСТ 20799-88

5, 6, 7, 8

Направляющие призматические

0,08

9, 10

Опоры главного вала

0,48

А

11, 12

Головка шатуна

0,48

13

Шестерня главного привода

0,16

В

14, 141, 15

Пневмоподушка

16, 18

Пневмоуравновешиватели

0,08

20

Шестерня редуктора

0,08

29

Гайки на стакане ползуна

0,08

- заливкой

Маркировка на схеме

Объект смазки

Регулярность смазки

Смазочный материал

23

Маслораспылитель

По мере расхода

Масло И-20А

24

Шаровая опора шатуна

Раз в месяц

Масло И-40А

- шприцеванием или закладкой

Маркировка на схеме

Объект смазки

Регулярность смазки

Смазочный материал

21, 22

Подшипники вала приемного

Раз в три месяца

ЦИАТИМ-201

27

Подшипники маховика

Раз в три месяца

ЦИАТИМ-201

28

Червячная пара редуктора

Раз в шесть месяцев

Нигрол

31

Втулка эксцентриковая

Раз в шесть месяцев

ЦИАТИМ-201

МОНТАЖ И УСТАНОВКА пресса КЕ2130Б

Транспортировку пресса КЕ2130Б необходимо производить с помощью специальных подъемных средств, максимальная мощность подъема которых не должна быть ниже общего веса пресса.

Подъем агрегата должен осуществляться согласно схеме транспортировки, плавно, без резких рывков.

Зачаливание пресса за выступающие части не допускается.

Схема транспортировки пресса КЕ2130Б

Схема транспортировки  пресса КЕ2130Б

Установка пресса производится на фундаментепосредством крепления фундаментных болтов.

Глубина заложения фундамента, толщина его стен, а также необходимость армирования определяется спецификой грунта.

При установке пресса на фундаментнеобходимо выдержать по уровню горизонтальность стола (или подштамповой плиты) пресса в пределах 0,1 мм на длине 500 мм.

Электрошкаф управления крепится на станине пресса.

ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ КЕ2130Б

  1. Проверить пресс КЕ2130Б:

- отсутствие консервационного покрытия на обработанных поверхностях;

- надежность крепления проводов заземления пресса, электродвигателей: главного привода, привода станции смазки;

- затяжку всех винтов, гаек и их стопорение, ослабленные крепления подтянуть;

- натяжение ремней привода, при необходимости отрегулировать натяжение;

- правильность установки датчика командоаппарата

  1. Подключить пресс КЕ2130Б и электрошкаф управления к цеховому контуру заземления.
  2. Подключить к прессу магистраль сжатого воздуха, предварительно открыв запорный вентиль блока подготовки воздуха.
  3. Залить очищенное масло в бак станции смазки и маслораспылитель.
  4. Заполнить смазкой все точки ручной смазки, указанные в инструкции
  5. Подключить электрошкаф управления прессом к электросети, проверив соответствие напряжения сети и электрооборудования пресса КЕ2130Б.
  6. Подключить пресс к электрошкафу.
  7. Убедиться в соответствии пресса нормам точности

Управление прессом КЕ2130Б осуществляется с помощью электрошкафа и пульта управления. На главном пульте управления прессом расположена основная сигнальная аппаратура пресса, обозначены переключатели выбора вида управления прессом («Кнопки», «Педаль», «Ручной проворот»), выбора режима работы («Толчок», «Одиночный ход», «Непрерывный ход»), кнопка включения двигателя маслостанции .

РЕЖИМЫ РАБОТЫ пресса КЕ2130Б

«Непрерывные ходы» - управление кнопками «Ход» на пульте управления

При автоматической подаче заготовок в штамп и удалении изделий за пределы опасной зоны

«Одиночный ход» - управление кнопками «Ход» на пульте управления

При ручной штамповке кнопки необходимо удерживать нажатыми до прихода ползуна в нижнее положение, т.к. преждевременное освобождение пусковых кнопок вызывает останов ползуна в промежуточном положении

«Одиночный ход» - управление педалью*

При ручной штамповке из листа и полосы при наличии защиты штампового пространства

«Толчок» - управление кнопками «Ход» на пульте управления

При наладке штампов

«Ручной проворот» (при отключенном двигателе главного привода и остановившемся маховике)

При наладке штампов при отключенном двигателе и ручном провороте маховика при помощи воротка

ЗАПРЕЩАЕТСЯ

- допускать к работе недипломированных прессовщиков;

- работать на неисправном прессе КЕ2130Б;

- работать на прессе со снятым ограждением;

- устанавливать и налаживать штампы при включенном электродвигателе и вращающемся маховике;

- исправлять положение заготовки в штампе после нажатия педали или кнопок двурукого включения;

- производить уборку пресса во время его работы;

- пользоваться ножной педалью управления без блокировки в случаях, когда руки рабочего во время рабочего хода ползуна свободны.

паспорт ке2130, пресс ке2130 технические характеристики куплю КЕ2130 куплю пресс ке2130. пресс ке 2130 цена, куплю ке2130а

Стандартная комплектация КЕ2130Б

  1. Пресс однокривошипный КЕ2130Б в сборе - 1 шт.
  2. Шкаф управления - 1 шт.
  3. Пульт управления выносной - 1 шт.
  4. Ящик ЗИП - 1 шт.
  5. Руководство по эксплуатации. Паспорт - 1 шт.
  6. Декларация соответствия ТС ТР - 1 шт.
ПромСтройМаш является непосредственным производителем КЕ2130Б Мы производим и продаём Пресс однокривошипный механический КЕ2130Б во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. КЕ2130Б нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить КЕ2130Б вы можете непосредственно у нас или у наших дилеров. Номинальное усилие 1000 кН

КД2114

КД2114
Номинальное усилие 25 кН

К2314Б

К2314Б
Номинальное усилие 25 кН

К2318Б

К2318Б
Номинальное усилие 63 кН

КД2118

КД2118
Номинальное усилие 63 кН

К2019

К2019
Номинальное усилие 80 кН

КД2122

КД2122
Номинальное усилие 160 кН

К2322Б

К2322Б
Номинальное усилие 160 кН

К2324Б

К2324Б
Номинальное усилие 250 кН

КД2124

КД2124
Номинальное усилие 250 кН

КИ2124

КИ2124
Номинальное усилие 250 кН

КД2126

КД2126
Номинальное усилие 400 кН

КИ2126

КИ2126
Номинальное усилие 400 кН

КД2128

КД2128
Номинальное усилие 630 кН

КИ2128

КИ2128
Номинальное усилие 630 кН

КИ2129

КИ2129
Номинальное усилие 800 кН

КЕ2130Б

КЕ2130Б
Номинальное усилие 1000 кН

КИ2130Б

КИ2130Б
Номинальное усилие 1000 кН

КИ2130

КИ2130
Номинальное усилие 1000 кН

КИ2131

КИ2131
Номинальное усилие 1250 кН

КИ2132

КИ2132
Номинальное усилие 1600 кН

КВ2132

КВ2132
Номинальное усилие 1600 кН

КИ2133

КИ2133
Номинальное усилие 2000 кН

КИ2134

КИ2134
Номинальное усилие 2500 кН

КИ2135

КИ2135
Номинальное усилие 3200 кН
Slot Depo 10k Slot Deposit 10k Slot Deposit 10 Ribu Bonus 10 Slot Depo Slot Gacor Gampang Menang Slot Maxwin Slot Maxwin Gampang Menang Slot Maxwin Hari Ini Slot Depo 10k Slot Gacor Gampang Menang Depo 10k Slot Gacor 777 Slot Gacor Gampang Menang Daftar Situs Slot Gacor Daftar Situs Slot Gacor Gampang Menang 2024 Slot Depo 10k Slot Depo Slot Gacor Hari Ini Link Slot Gacor Hari Ini Slot Gacor Gampang Menang Slot Gacor Hari Ini Gampang Menang Terpercaya 2024 slot depo 10k depo 10k situs slot gacor terbaru daftar slot gacor slot gacor hari ini slot gacor 777 slot gacor gampang menang
