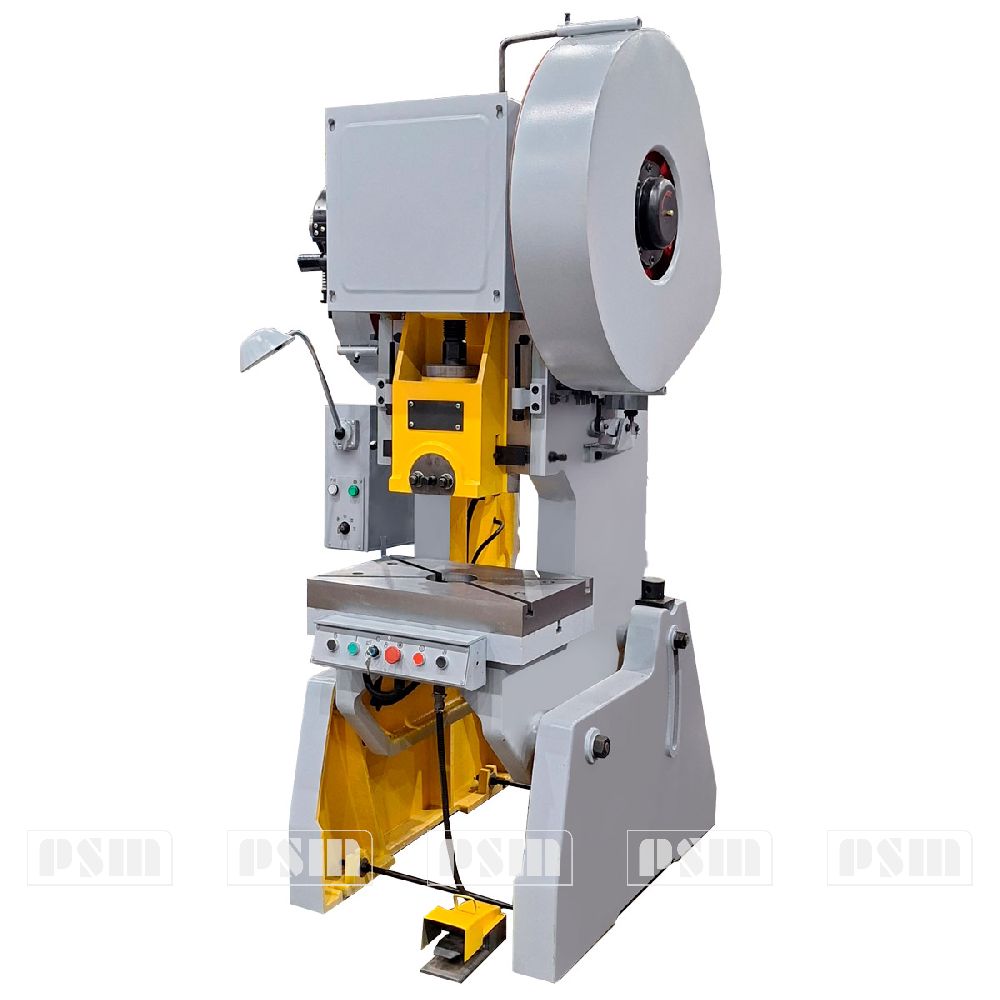

Пресс однокривошипный механический К2322Б

УСТРОЙСТВО ПРЕССА К2322Б И ЕГО СОСТАВНЫХ ЧАСТЕЙ

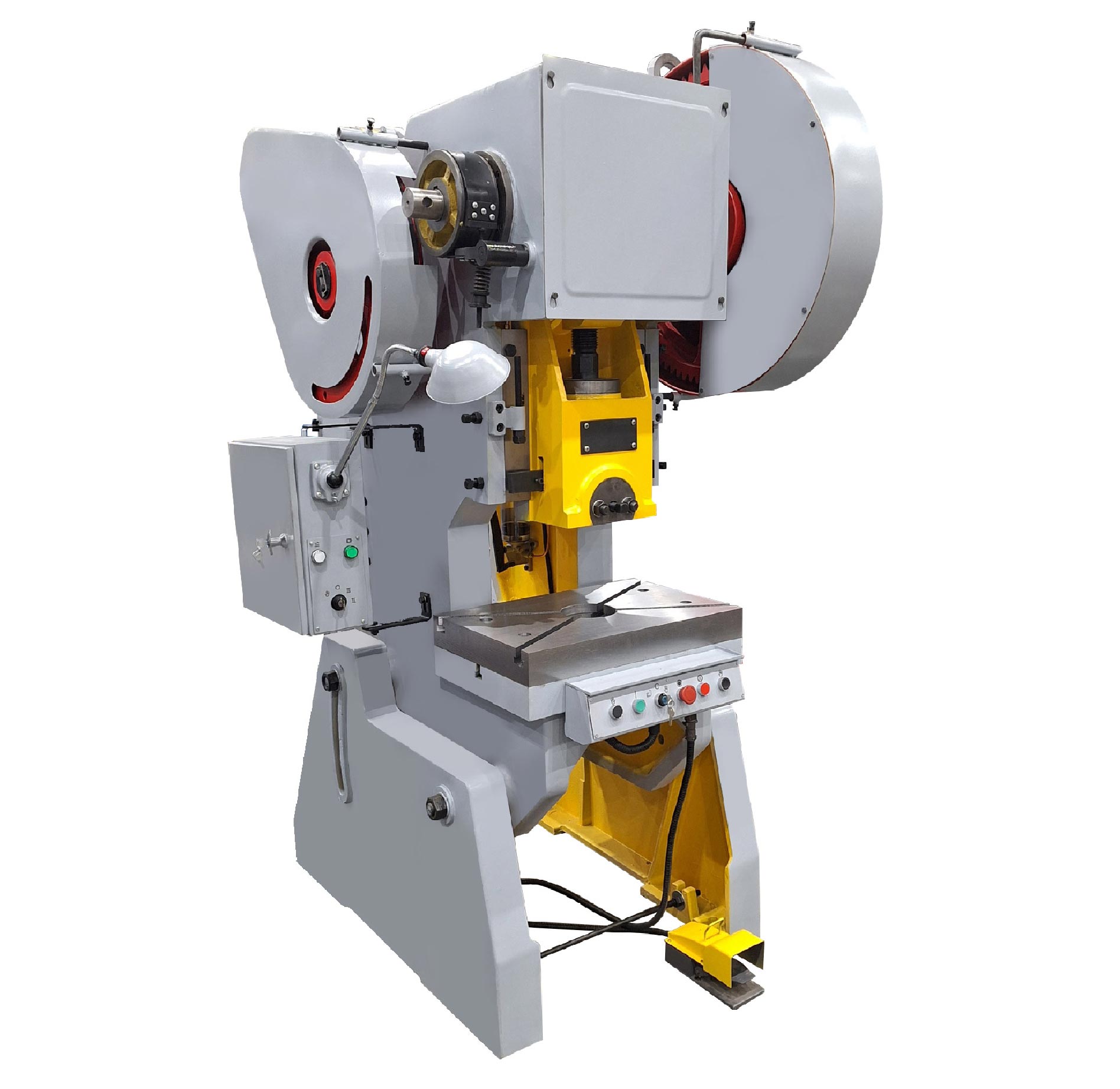

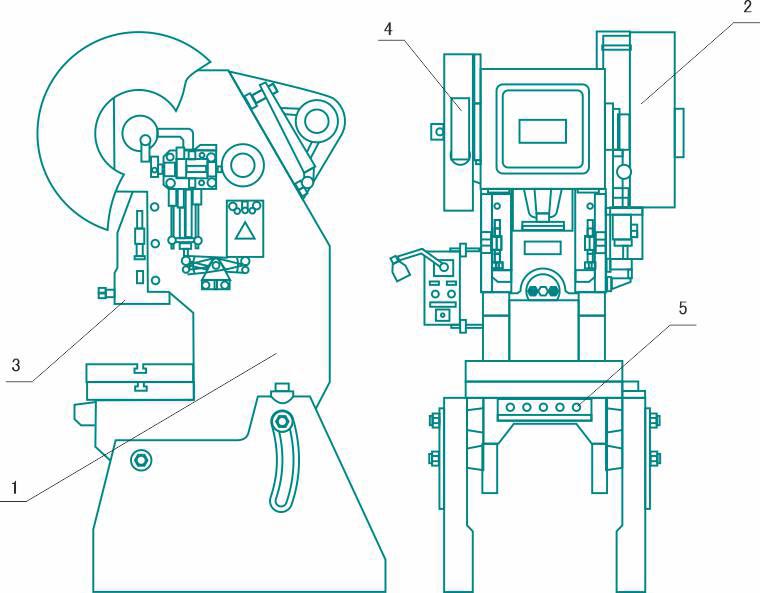

Общий вид пресса К2322Б с обозначением составных частей

1 - Станина, 2 - Муфта-включения, 3 - Ползун, 4 - Тормоз, 5 - Пульт управления

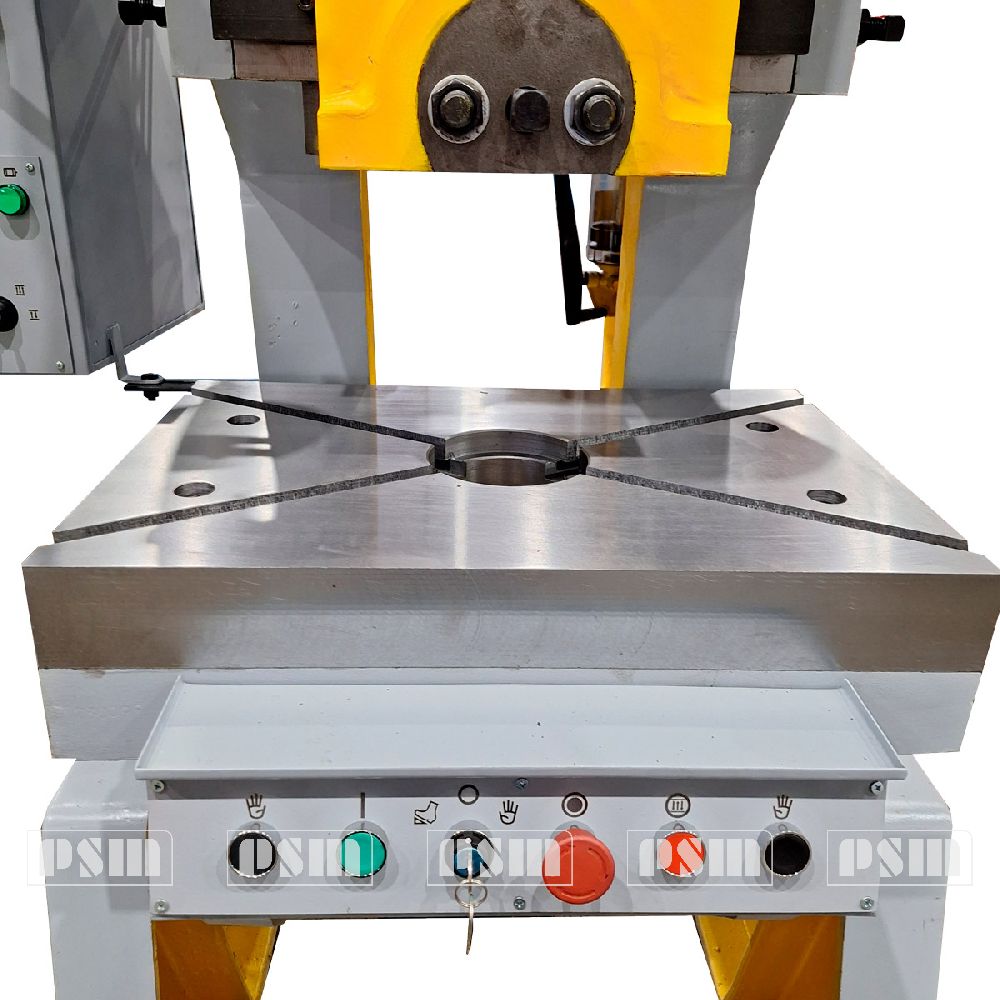

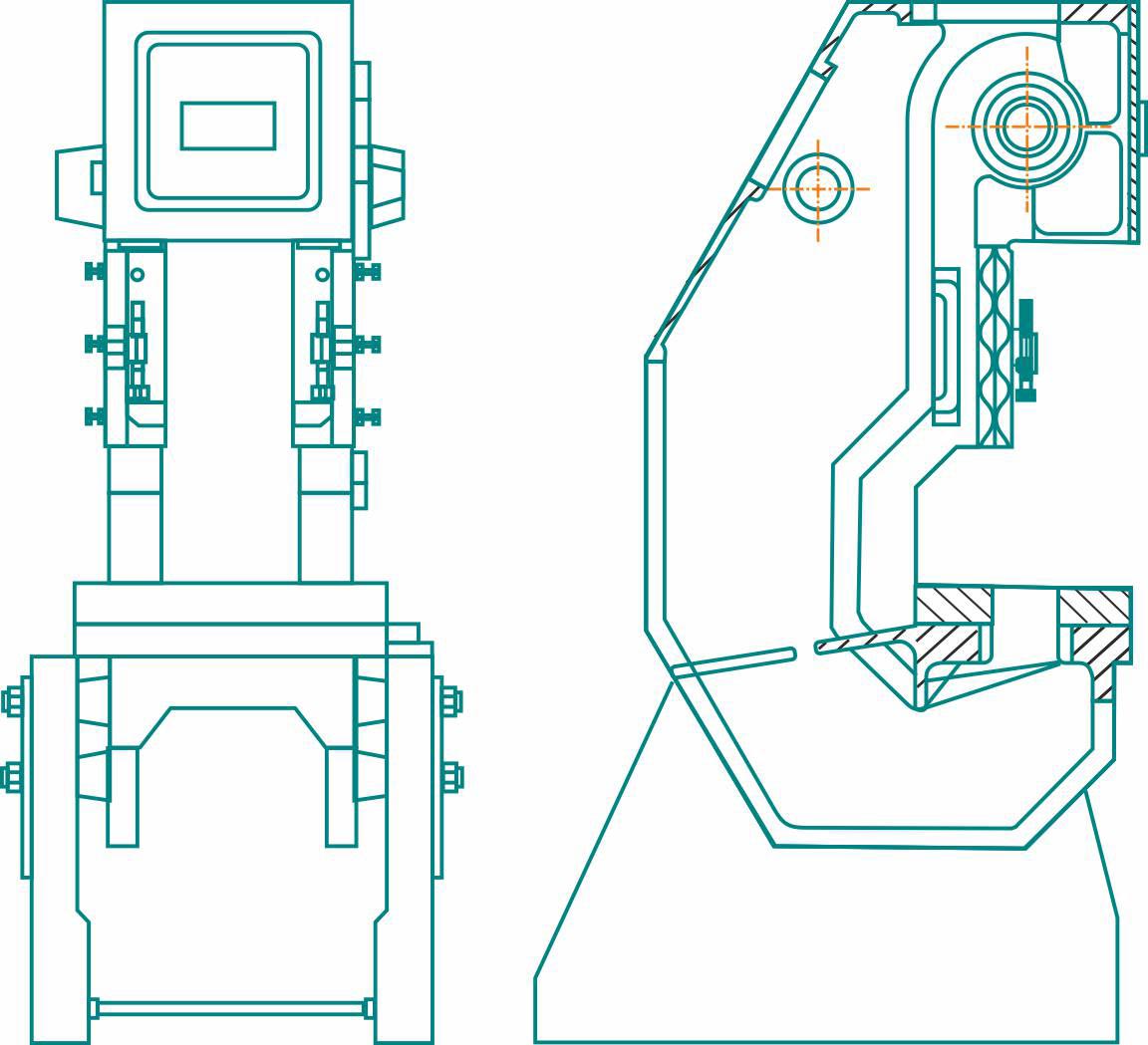

Станина однокривошипного механического пресса К2322Б

Станина и стол выполнены в виде единого корпуса. На столе и рабочей пластине имеется отверстие для выпадения заготовок или лома. Пазы в форме буквы "Т" используются для крепления штампа. Ползун совершает возвратно-поступательное движение по направляющим станины. Зазор между направляющими и ползуном регулируется болтами с квадратной головкой, затем затягиваются стопорными гайками, чтобы обеспечить точность перемещения ползуна.

Станина закреплена на левой и правой основаниях, на которых установлено регулируемое устройство. Поверните винт, и вы сможете наклонить станину до 25°.

Пресс оснащен жестким выталкивателем. Отрегулируйте положение болта в станине таким образом, чтобы толкатель не соприкасался с пазом на нижней стороне ползуна и не привел к несчастному случаю при нажатии в верхней мертвой точке.

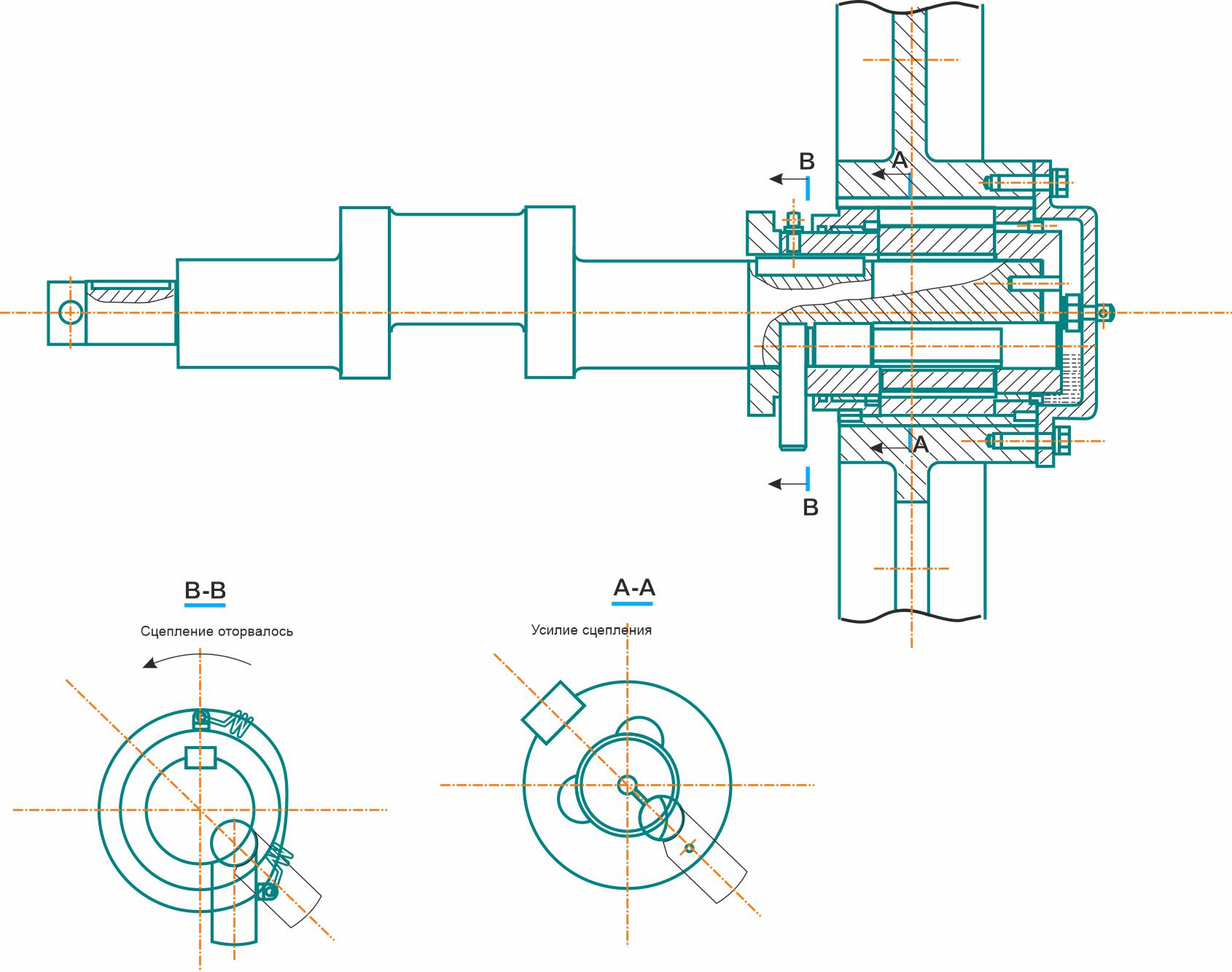

Муфта-включения однокривошипного механического пресса К2322Б

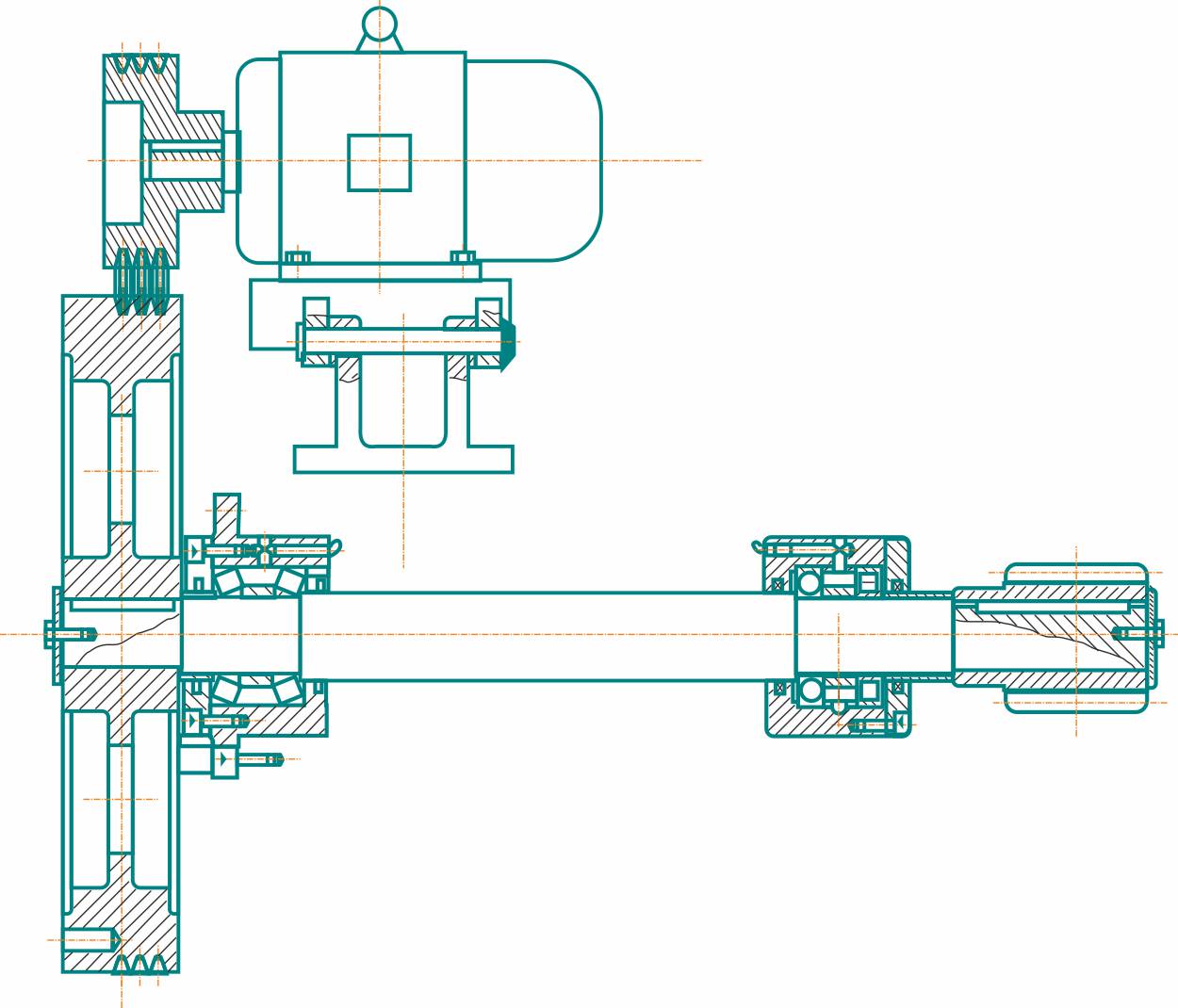

Пресс оснащен клиноременным приводом и зубчатой передачей. То есть двигатель приводит в движение маховик через клиновой ремень, затем приводит в движение большую шестерню через средний вал и малую шестерню, и наконец, заставляет ползун совершать возвратно-поступательное движение через муфту включения и коленчатый вал.

Двигатель закреплен на подмоторной плите. Вы можете отрегулировать плиту с помощью регулировочных болтов таким образом, чтобы центр двигателя смещался относительно центра маховика. Это позволяет регулировать степень натяжения клинового ремня. Затяните стопорные гайки после регулировки клинового ремня, чтобы избежать несчастных случаев.

Ручей маховика и малого колеса должны быть расположен на одной оси. При замене клинового ремня следует заменить их все.

По внешней окружности зубчатого колеса выполнены круглые отверстия, а на корпусе имеется длинный паз, в который может быть вставлен ломик для поворота зубчатого колеса таким образом, чтобы можно было регулировать расстояние между штампами.

В прессе используется кулачковая муфта с поворотной шпонкой. Нельзя запускать муфту сцепления при отсутствии смазки. В противном случае муфта сцепления будет повреждена.

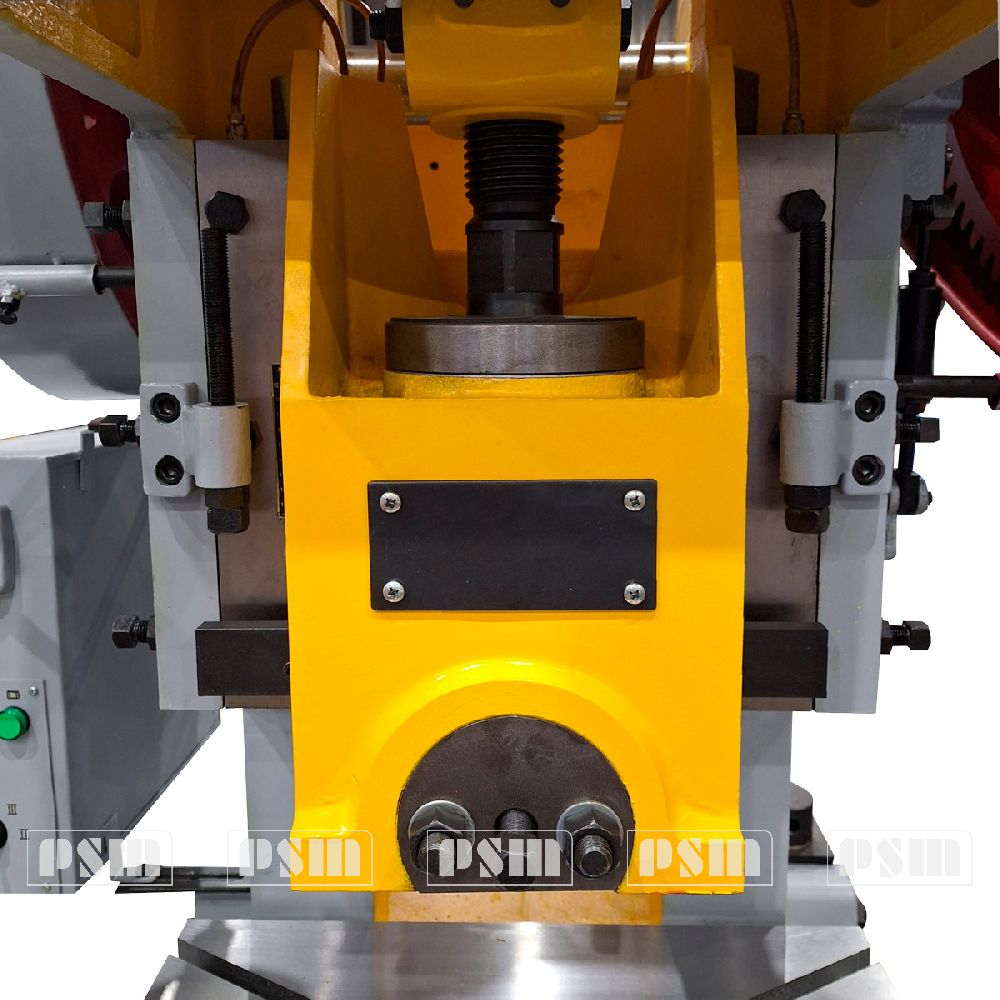

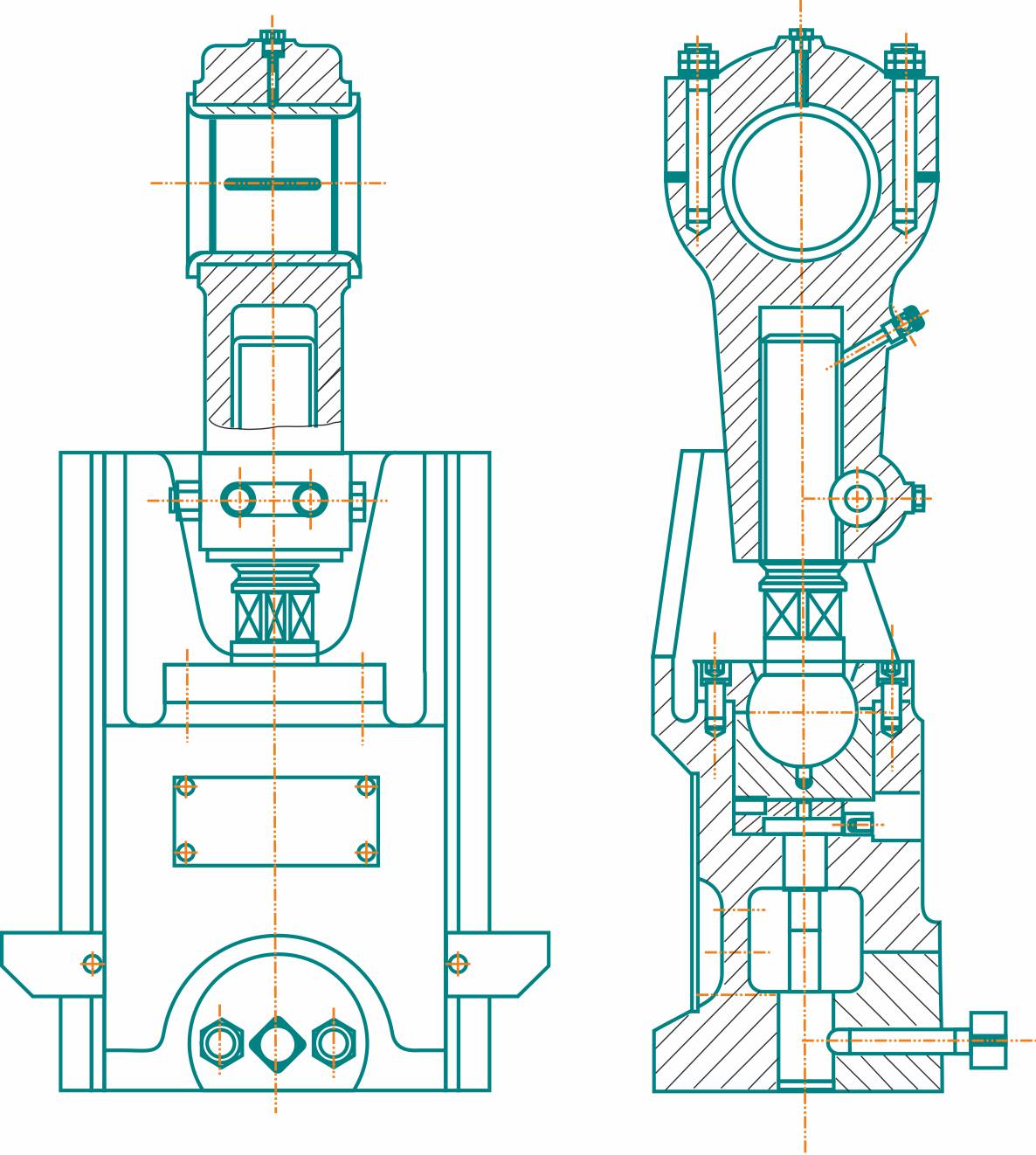

Ползун однокривошипного механического пресса К2322Б

Шатун и винт с шаровой головкой преобразуют вращательное движение вала в возвратно-поступательное ползуна. Винт с шаровой головкой установлен на сферическое седло. Под опорой сферы установлен протектор вырезного типа. Шаровая головка закреплена сферообразующей пластиной и болтами на ползуне. Там установлены стопорные гайки для фиксации шатуна и шаровой головки.

Между пластиной для придания формы сфере и ползуном установлены регулировочные накладки для регулировки зазора между шаровой опорой и посадочным местом для придания формы сфере. На втулках разрезного типа шатуна установлены накладки, которые позволяют регулировать зазор между валом и втулками.

В ползуне (рис. 5) имеется отверстие для крепления хвостовика штампа. Основание штампа крепится к ползуну с помощью болтов. Когда пресс перегружен, паз повреждается, и это предотвращает повреждение других деталей. Однако ход ползуна должен составлять менее 11 мм. В противном случае могут быть повреждены другие детали.

Для регулировки высоты штампа, необходимо ослабить стопорный болт шатуна, затем гаечным ключом повернуть винт с шаровой головкой, чтобы получить необходимую высоту установки штампа.

Тормоз однокривошипного механического пресса К2322Б

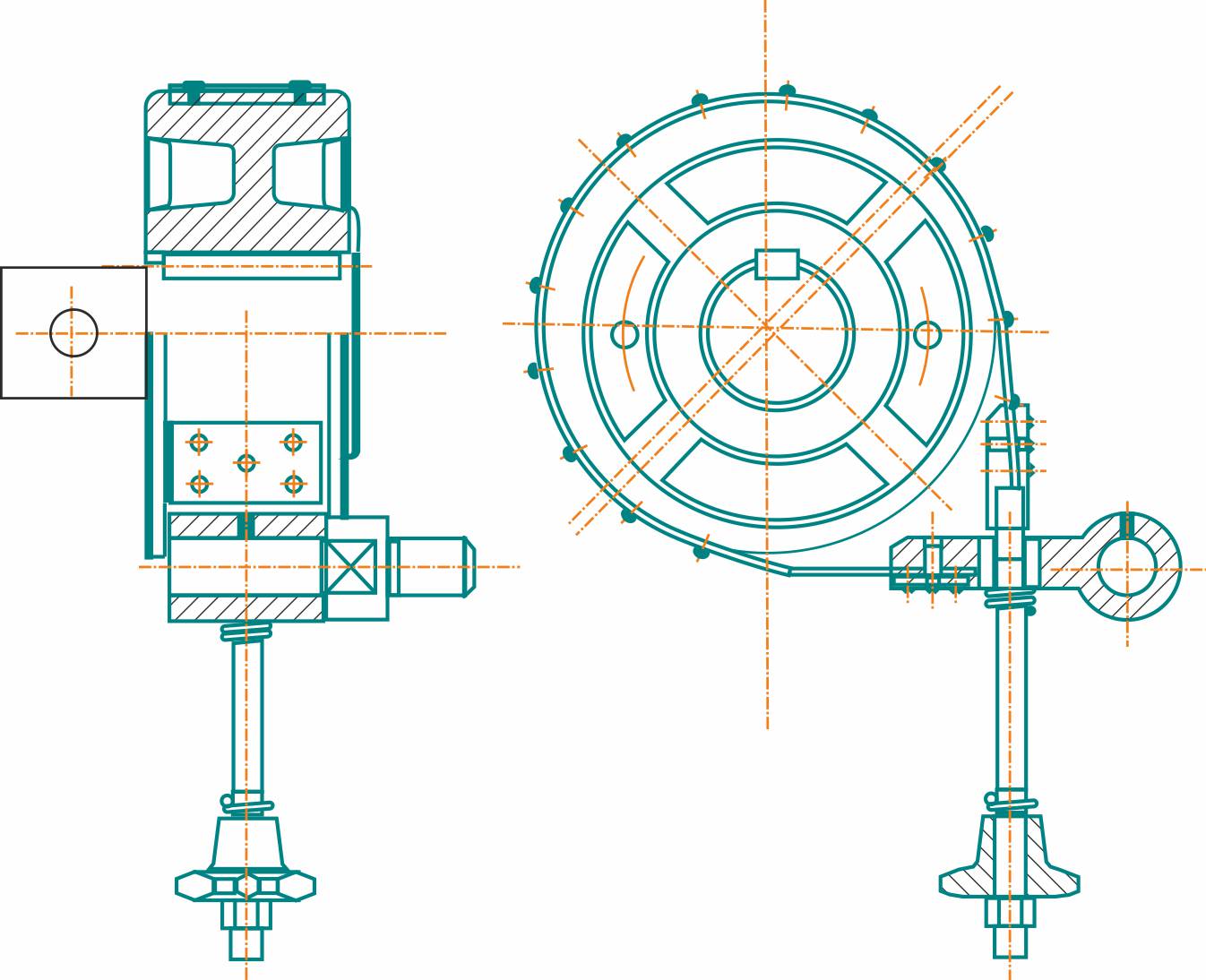

Пресс оснащен кулачковым и ленточным тормозом, который установлен на левой стороне коленчатого вала.

Вы можете отрегулировать натяжение тормозной ленты, отрегулировав гайку-барашек. Степень натяжения должна быть такой, чтобы коленчатый вал останавливался в верхней мертвой точке. Обратите внимание, чтобы масло не попало на тормозную ленту и тормозное колесо.

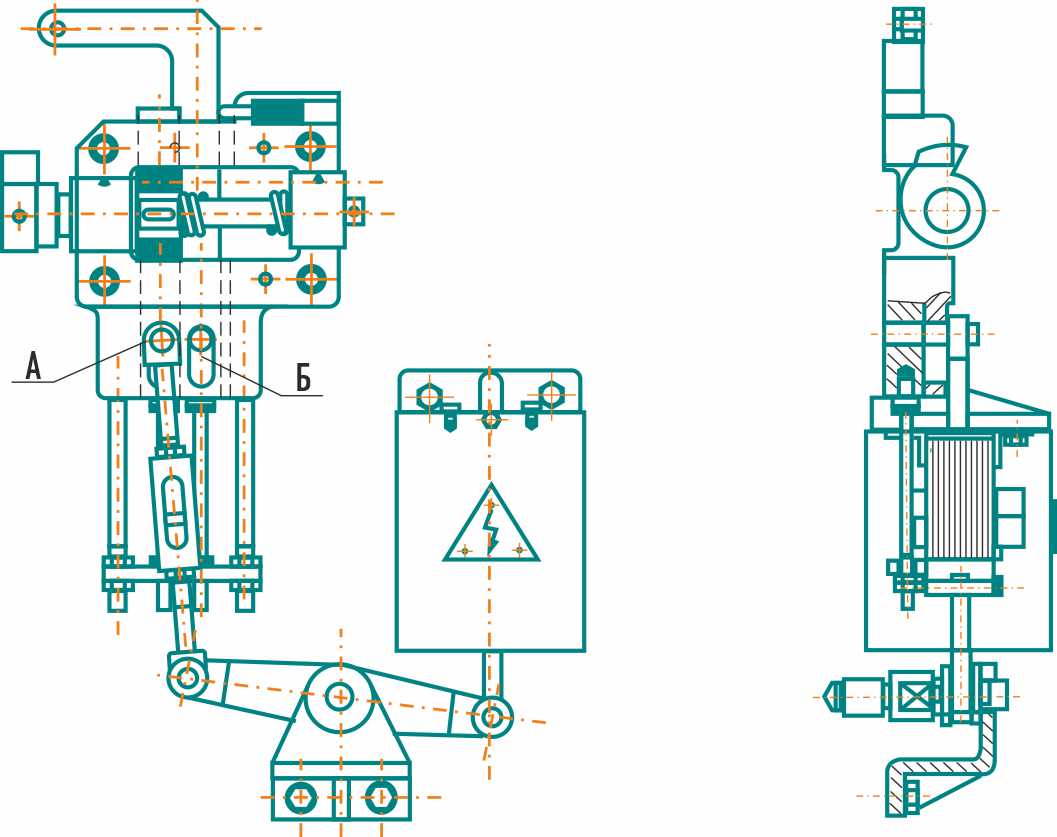

Механизм управления однокривошипного механического пресса К2322Б

Пресс модели К2322Б оснащен системой управления тянущими электромагнитами. Электромагнит притягивает рейку, и кулачок поворачивается на определенный угол, чтобы включить сцепление, таким образом пресс начинает работать. Для однократного хода штока установите шток на штифт изгибающего рычага (рис. 7, Б). Для обеспечения непрерывного хода штосселя установите шток на штифт стойки (рис. 7, А).

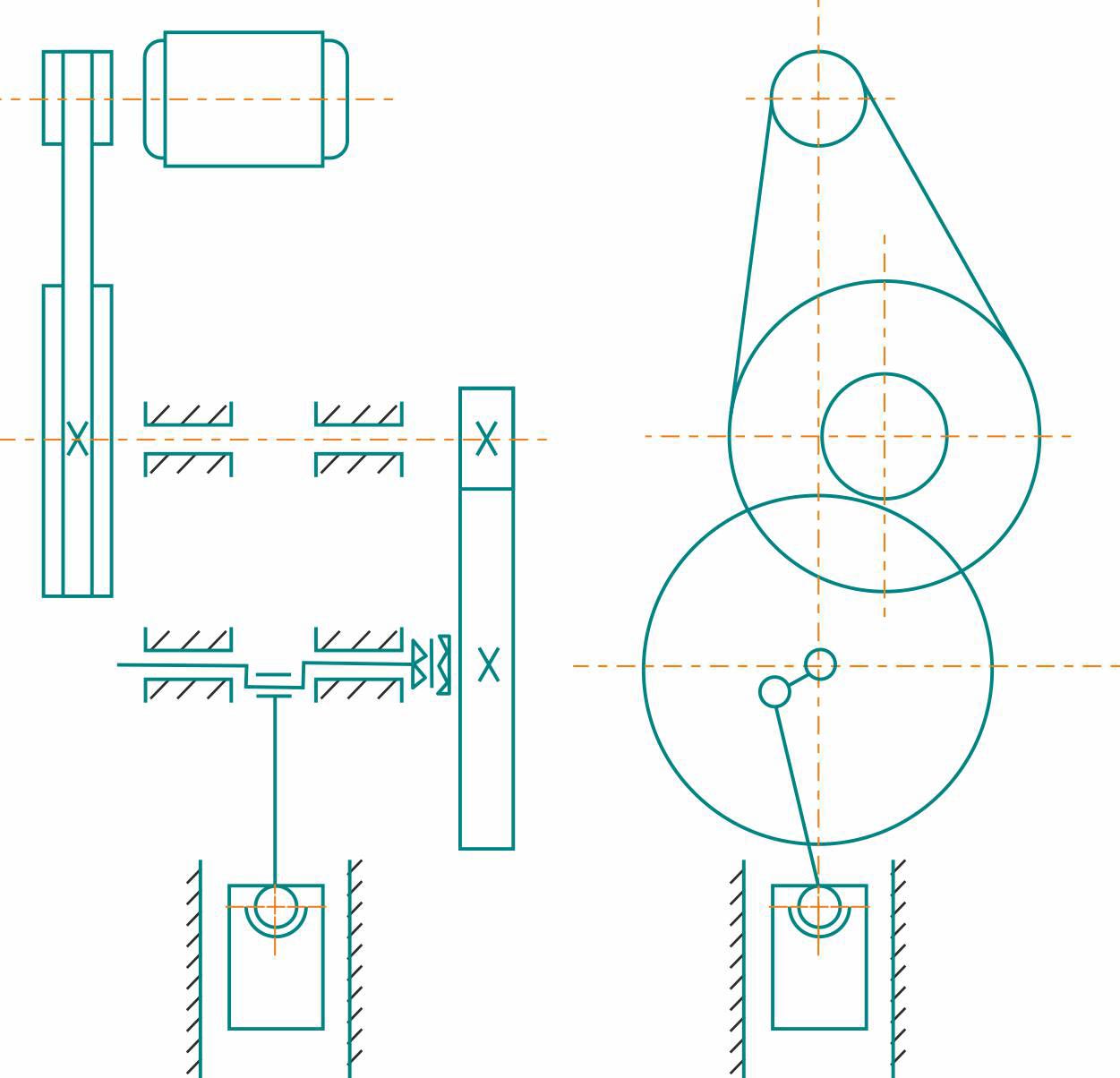

Кинематическая схема однокривошипного механического пресса К2322Б

Принцип работы однокривошипного открытого пресса К2322Б простого действия соответствует кинематической схеме, изображенной на рисунке.

СИСТЕМА СМАЗКИ ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322Б

В прессе используется густая и жидкая смазка.

На правой стороне рамы закреплена табличка со схемой смазки, на которой отмечены места смазывания, вид смазки и периодичность..

Централизованная смазка однокривошипного механического пресса К2322Б

Втулка шатуна, левая и правая подшипниковые втулки, левая и правая направляющие оснащены ручным маслонасосом для принудительной смазки.

Центральная смазка заливайте масло три раза за смену.

Если вы дергаете ручку маслонасоса резко, проверьте и прочистите систему смазки, чтобы убедиться в нормальном ее состоянии.

Жидкая и густая смазка однокривошипного механического пресса К2322Б

Шатун и шаровую головку следует залить индустриальным маслом И-20А.

Седло тормоза, резьба наклоняемой детали, подшипник упора и муфта включения смазываются консистентной смазкой.

Сферическая головка и винт шатуна смазываются масленкой. Меняйте масло в сферическом узле каждые три месяца. Когда вы регулируете высоту хода ползуна, необходимо залить масло в винт шатуна.

Примечание

1. Машина должна быть достаточно смазана.
2. Чистите машину каждые шесть месяцев.
3. Смазка должна быть чистой.
4. Запрещено работать муфте при отсутствии масла.
5. После запуска машины проверьте состояние смазки в каждом узле.

ВНИМАНИЕ!

Новый пресс необходимо обильно смазывать в течение первых 15 дней его работы!

В процессе эксплуатации необходима регулярная смазка пресса согласно карте смазки.

Перечень применяемых смазочных материалов российского производства приведен в таблице

Схема смазки однокривошипного механического пресса К2322Б

ПРОВЕРКА И ТРАНСПОРТИРОВКА ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322Б

Проверьте

1. Был ли пресс законсервирован перед транспортировкой.
2. При получении пресса, проверьте поверхность. Если груз был поврежден, сообщите об этом нашей компании и ответственному за транспортировку.
3. Проверьте комплектность вспомогательных и быстро изнашиваемых деталей, в случае несоответствия, сообщите об этом производителю.

Обратите внимание при подъеме

1. Для строповки необходимо снять передний кожух.
2. Проверьте правильность строповки, поднимайте пресс с помощью крана и стального троса.
3. Проверьте, не поврежден ли стальной трос.
4. Запрещено с помощью стального троса подниматься под углом 90°.
5. Поверхность стального троса должна быть обвязана тканью.
6. Поднимать пресс с помощью цепи не разрешается.
7. Когда пресс приводится в движение человеком, его можно только вытягивать, но не толкать.
8. Люди должны находиться на безопасном расстоянии от машины.
9. Обратите внимание на безопасность пресса при перемещении.

Подъем

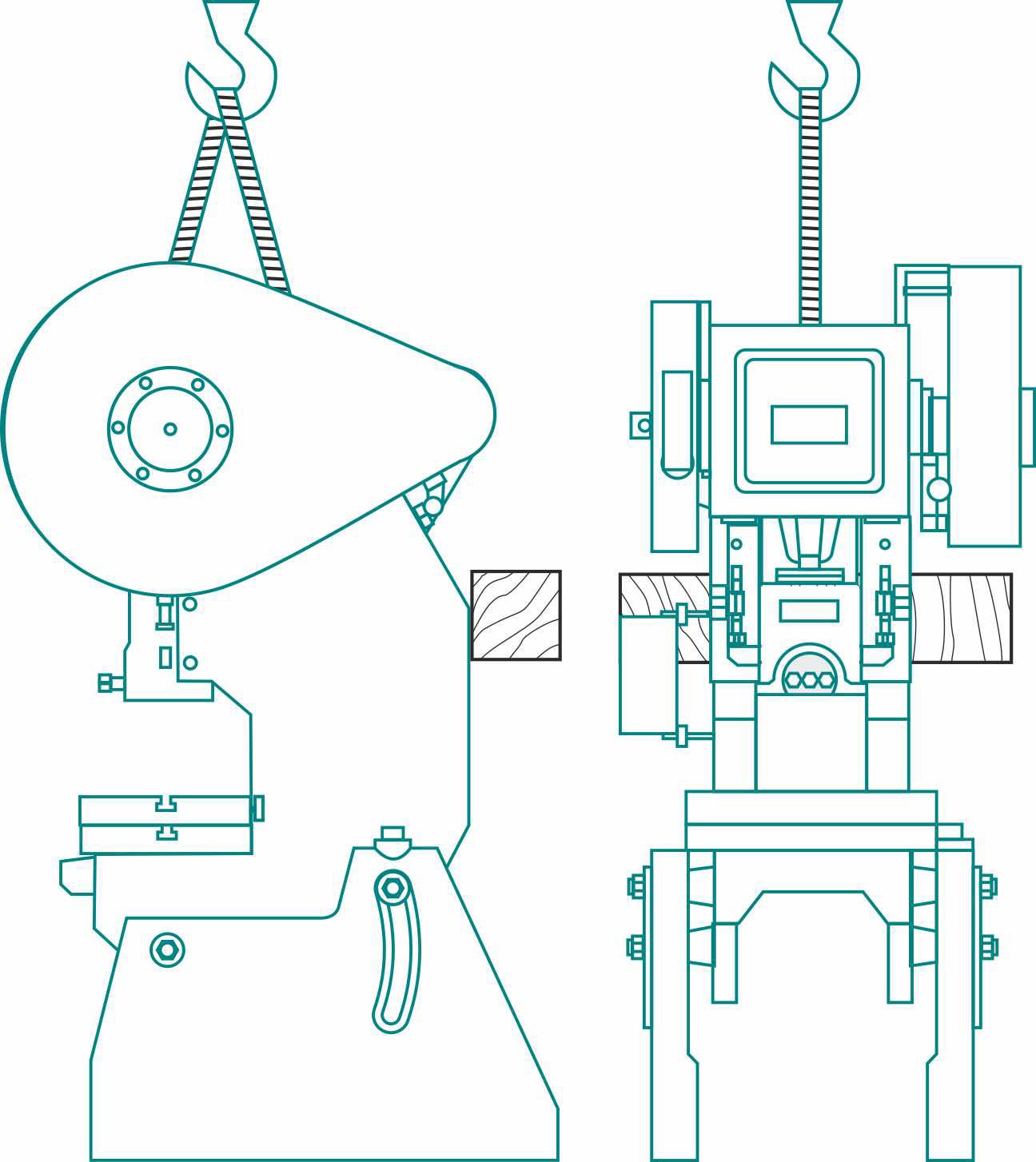

Строповку и подъем пресса производите по схеме, приведенной ниже.

РАСПАКОВКА ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322Б

Пресс поставляется в собранном виде в упаковке.

После распаковки следует осмотреть пресс и проверить комплектность поставки.

УСТАНОВКА ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322Б

Поместите пресс в сухое место на три-четыре дня, чтобы двигатель и электрооборудование просохли. При необходимости проверьте надежность изоляции, заложите фундамент в соответствии с рис. 10. После того, как он будет готов, установите пресс на фундамент. Выровняйте рабочую пластину пресса с помощью отвеса-нивелира. Допустимая погрешность выравнивания не должна превышать 0,2 мм на 1000 мм.

После первоначального выравнивания пресса установите фундаментные болты и заделайте квадратные отверстия бетоном (соотношение цемента к песку составляет один к трем), пресс не должен запускаться до тех пор, пока бетон полностью не схватится.

После установки пресса очистите керосином антикоррозийный слой на поверхности пресса. Обратите внимание, чтобы не повредить лакированную поверхность. Очистите масляные отверстия. Проверьте, правильно ли подключена линия заземления.

Во время чистки пресса не следует использовать металлические предметы и абразивную ткань.

Установка, монтаж и эксплуатация пресса должны осуществляться в соответствии с требованиями ГОСТ 15150-69 для изделий исполнения УХЛ категории размещения 4 и дополнительным требованием – нижнее значение температуры воздуха должно быть не менее 5˚С для изделий исполнения О категории 4.

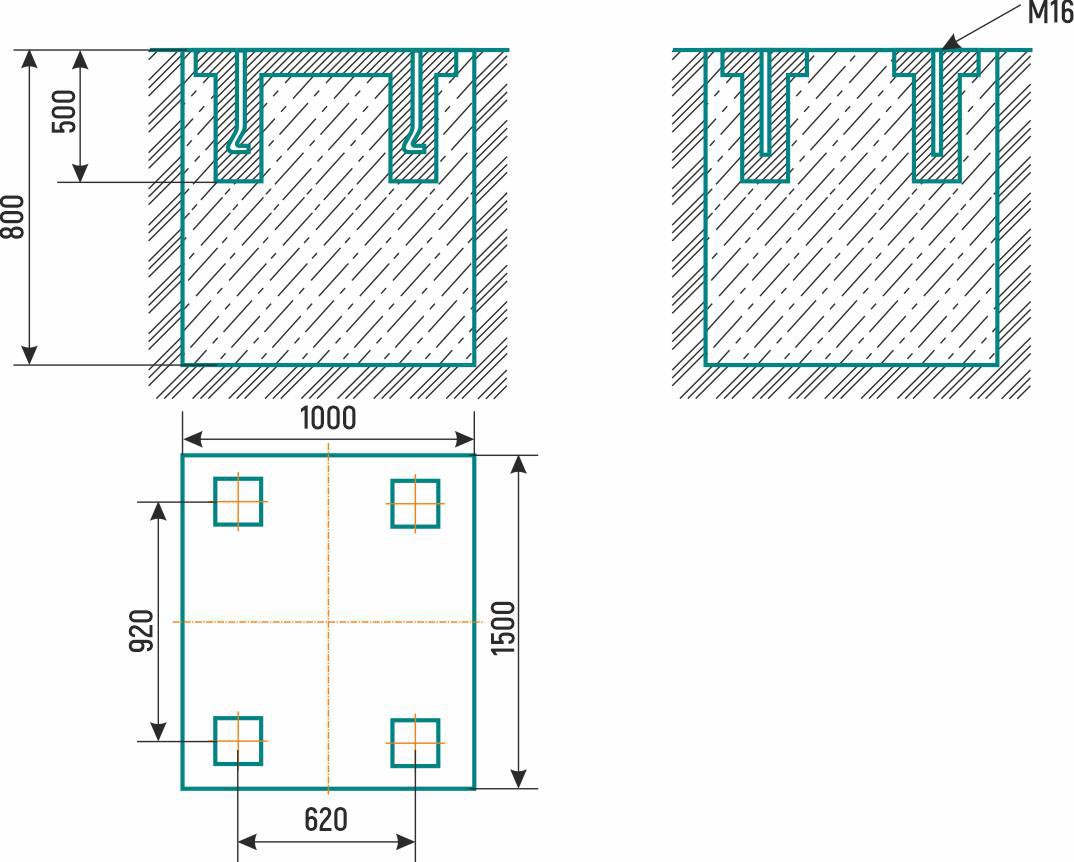

Установочный чертеж однокривошипного механического пресса К2322Б

ПОДГОТОВКА К ПЕРВОНАЧАЛЬНОМУ ПУСКУ И ПЕРВОНАЧАЛЬНЫЙ ПУСК ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322Б

Перед регулировкой пресса оператор должен подробно ознакомиться с его конструкцией и особенностями, затем отрегулировать и протестировать его в соответствии со следующим порядком:

1. Чтобы позволить заготовке или обрезку соскользнуть с рабочего стола, вы можете наклонить станину на необходимый угол с помощью регулировочного механизма.
2. Закрепите верхнюю часть штампа в отверстие или затяните ее на нижней поверхности ползуна с помощью болтов.
3. Установите нижнюю часть штампа на рабочем столе.
4. Отрегулируйте положение нижней матрицы в соответствии с положением верхней. Поверните маховик так, чтобы заставить ползун переместиться в верхнюю крайнюю точку. Ослабьте стопорные гайки и болты, чтобы ходовой винт находился в незакрепленном состоянии. Отрегулируйте высоту хода с помощью гаечного ключа и заставьте верхнюю матрицу войти в нижнюю матрицу (на 1 мм). Затем закрутите ходовой винт и закрепите штамп.
5. Отрегулируйте толкатель и сделайте так, чтобы он срабатывал после завершения хода. Следите за тем, чтобы толкатель и планки не мешали перемещению. Когда ползун остановится в верхней крайней точке, зазор между толкателем и ударной планкой должен составлять 0,5 мм. Затяните стопорные гайки.
6. Выверните штангу и проверьте работу пресса.
7. При регулировке набора матриц запуск двигателя невозможен. После того, как набор штампов отрегулирован, нажмите кнопку «Пуск».

ВНИМАНИЕ!
Чтобы избежать повреждения кулачковой муфты и всего рабочего механизма, перед запуском обязательно, сняв ремни привода, проверить вращение электродвигателя. Вращение электродвигателя против часовой стрелки.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322Б

Оборудование должно эксплуатироваться в режиме односменной работы (не более 8 рабочих часов в сутки). Несоблюдение данного правила эксплуатации является причиной преждевременного износа и выхода оборудования из строя.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322Б И МЕТОДЫ ИХ УСТРАНЕНИЯ

ОСОБЕННОСТИ РАЗБОРКИ И СБОРКИ ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322БПРИ РЕМОНТЕ

Приступая к разборке пресса, необходимо:

• отключить пресс от электросети;
• снять с пресса ограждение.

Ремонт пресса должен осуществляться в соответствии с единой системой планово-предупредительного ремонта и эксплуатации технологического оборудования.

ЭЛЕКТРООБОРУДОВАНИЕ ОДНОКРИВОШИПНОГО МЕХАНИЧЕСКОГО ПРЕССА К2322Б

Общие сведения

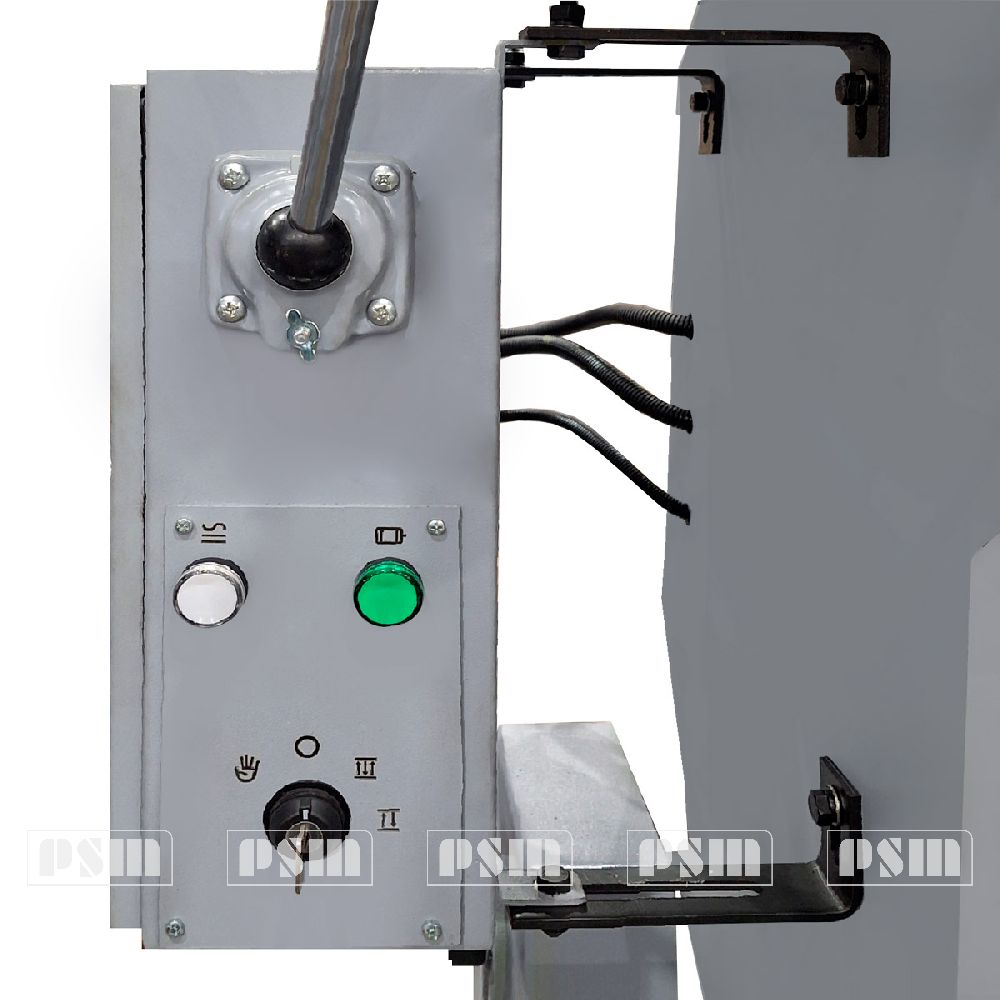

Пресс оснащен трехфазным асинхронным двигателем. Электрошкаф и линия управления защищены автоматическим выключателем. Электрошкаф установлен на левой стороне станины.

Защита и блокировки

Защита

1. Защита электрооборудования от токов короткого замыкания осуществляется автоматическими выключателями QF.
2. Защита электродвигателя M1 от перегрузки осуществляется тепловым реле КК1.
3. Нулевая защита электросхемы осуществляется блокировкой магнитного пускателя КМ1.

Блокировки

Электросхемой пресса предусмотрены следующие блокировки:

Нулевая блокировка

Подача напряжения в схему пресса не вызывает самопроизвольного включения электроаппаратов. Достигается это путем ввода Н.О. контактов пускателя КМ1 цепь питания катушки пускателя.

Указания по обслуживанию электрооборудования однокривошипного механического пресса К2322Б

Обслуживание электрооборудования осуществляется в соответствии с действующими «Правилами эксплуатации электроустановок потребителей» и «Межотраслевых правил по охране труда». Специалисты, обслуживающие прессы, обязаны знать электросхему, устройство и работу пресса.

Указания по технике безопасности

Электрооборудование пресса должно быть надежно заземлено в соответствии с действующими «Правилами устройства электроустановок» путем присоединения станины пресса и электрошкафа к цеховому контуру заземления. Обслуживание электрооборудования пресса должно производиться специалистами электриками.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ РАБОТАТЬ НА ПРЕССЕ ПРИ НЕИСПРАВНЫХ БЛОКИРОВКАХ.

ПРИ ПЕРЕХОДЕ НА РЕЖИМ «РЕГУЛИРОВКА» СЛЕДУЕТ УБЕДИТЬСЯ В ПОЛНОЙ ОСТАНОВКЕ МАХОВИКА.

Установку режимов работы производит наладчик. Доступ в электрошкаф разрешается только специалисту электрику, закрепленному за данным прессом. После окончания осмотра и ремонта аппаратов, расположенных в электрошкафу, электрошкаф запирают на замок. Ключ должен находиться у электриков цеха. При неисправном электрооборудовании пресса прессовщик обязан остановить пресс, отключить цепь управления и вызвать электрика.

Органы управления однокривошипного механического пресса К2322Б

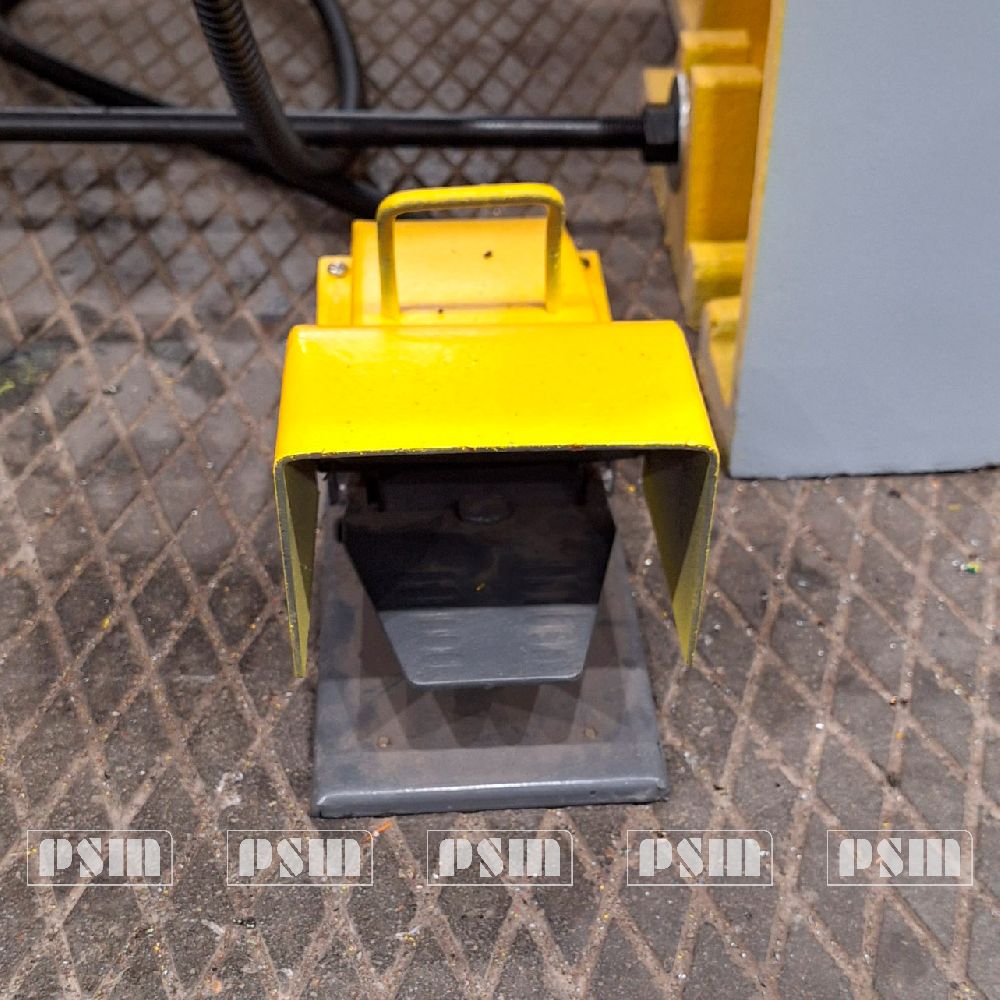

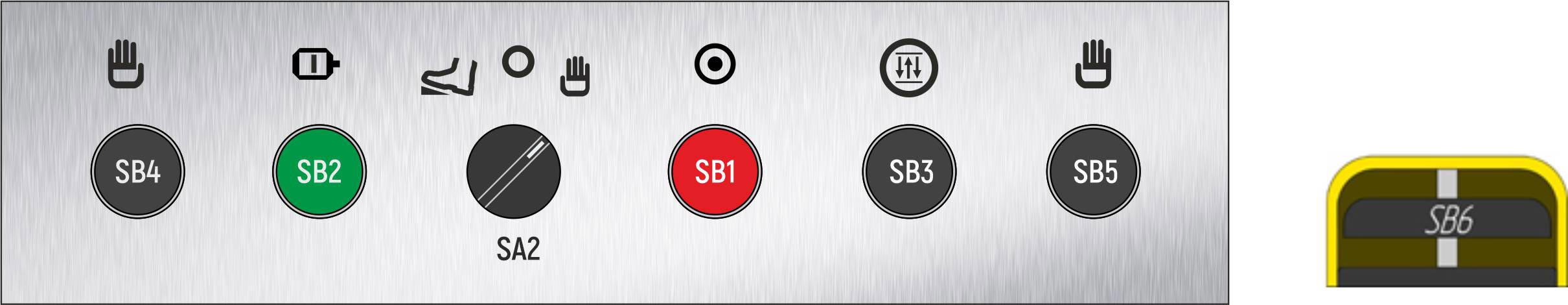

Пульт и педаль управления

SB1 «Общий стоп»; SB2 «Пуск электродвигателя»; SB3 «Стоп непрерывных ходов»;
SB4 SB5 Двурукое управление «Включение муфты»;
SB6 Педаль «Включение муфты».

Примечание: Кнопки 4 и 5 должны нажиматься одновременно

Перечень графических символов электрошкафа и пульта управления

Символ	Наименование	Символ	Наименование
	Цепь управления		Пуск электродвигатель главного привода
	Стоп непрерывных ходов		Общий стоп
	Левая рука		Заземление
	Правая рука		Управление педалью
SA1	Переключатель режимов Регулировка / Выключение / Непрерывный ход / Одиночный ход	SA2	Переключатель режимов Педаль / Рука
