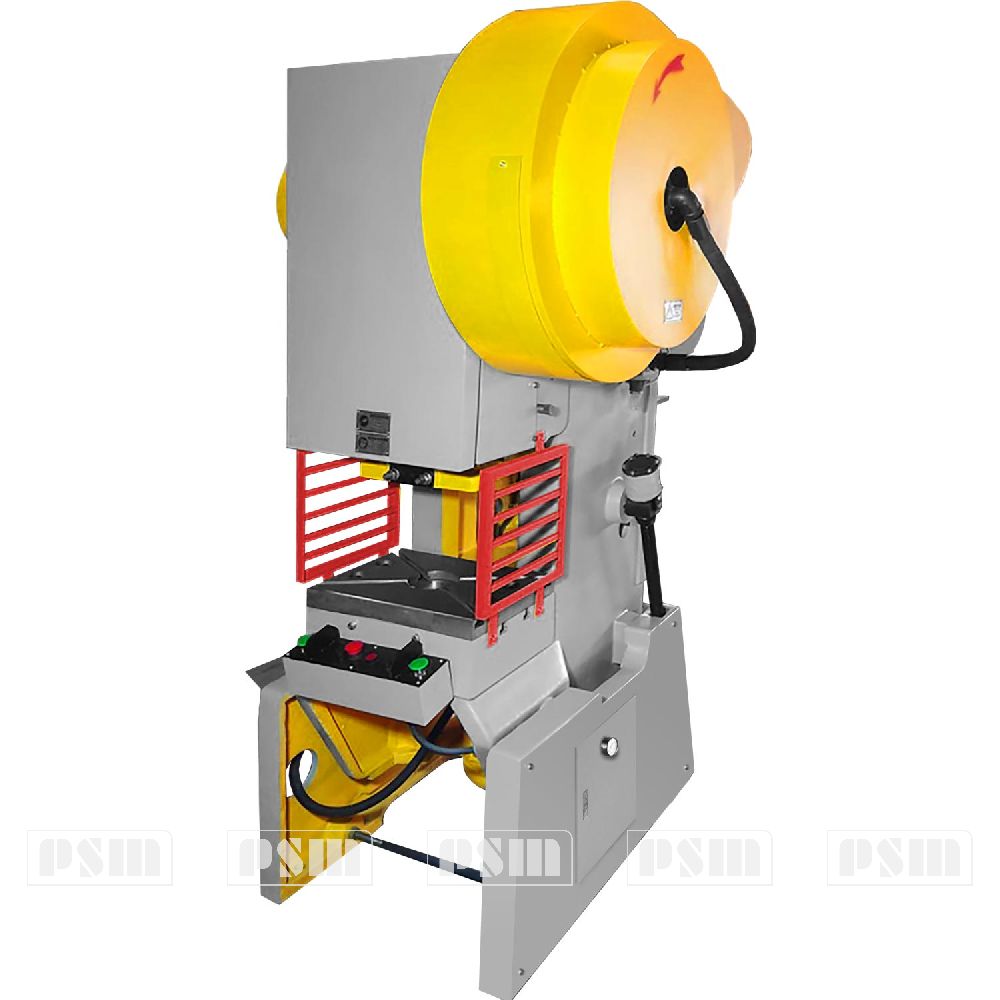

Пресс однокривошипный механический КИ2129

УСТРОЙСТВО ПРЕССА КИ2129 И ЕГО СОСТАВНЫХ ЧАСТЕЙ

Пресс механический КИ2129 предназначен для выполнения различных операций холодной штамповки деталей из ленточного, полосового и листового материала: вырубки, пробивки, неглубокой вытяжки, гибки и т. д.

Прессы универсальны и могут быть использованы в различных отраслях промышленности: автомобильной, авиационной, электротехнической, радиотехнической.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• Станина - сварная. Внутренние напряжения в сварных швах стабилизированы термической обработкой.
• Стол станины имеет увеличенные размеры окна для проваливания штампуемых деталей.
• Привод двухступенчатый (клиноременная и зубчатая передачи) с расположением валов перпендикулярно фронту пресса. Зубчатые колеса помещены в специальном отсеке станины.
• Муфта и тормоз с фрикционными дисками с металлокерамическим покрытием, работающими в масляной ванне, имеют высокую долговечность. Исключено выделение вредных веществ в окружающую среду.

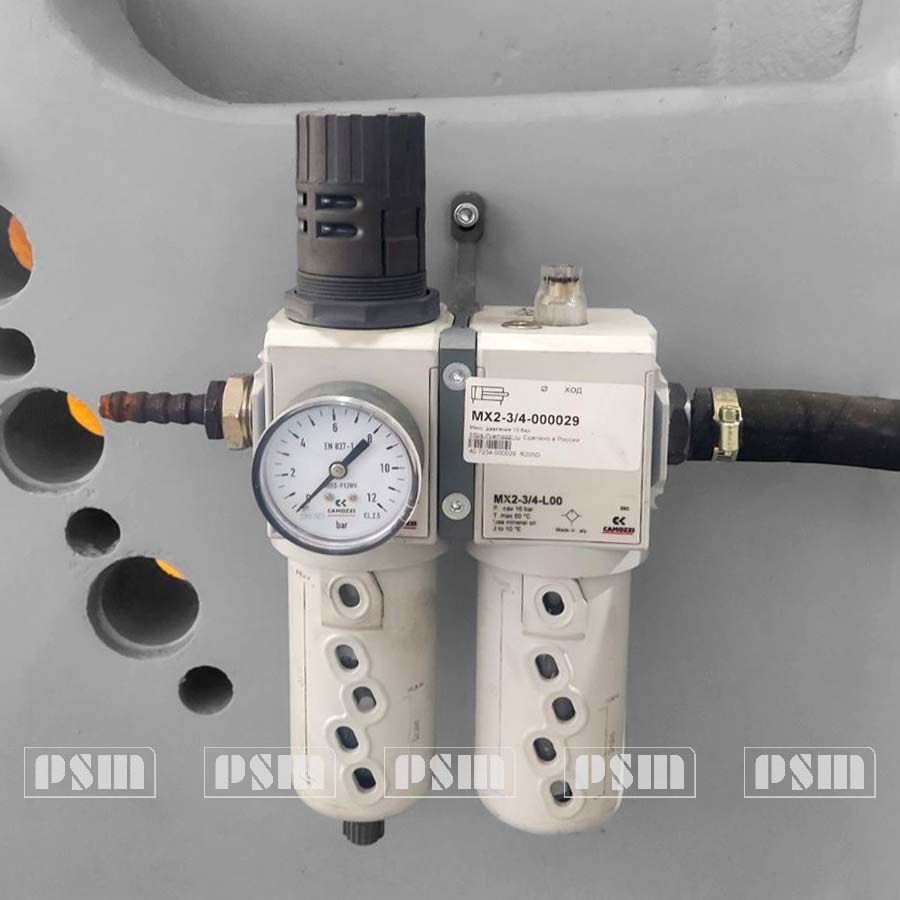

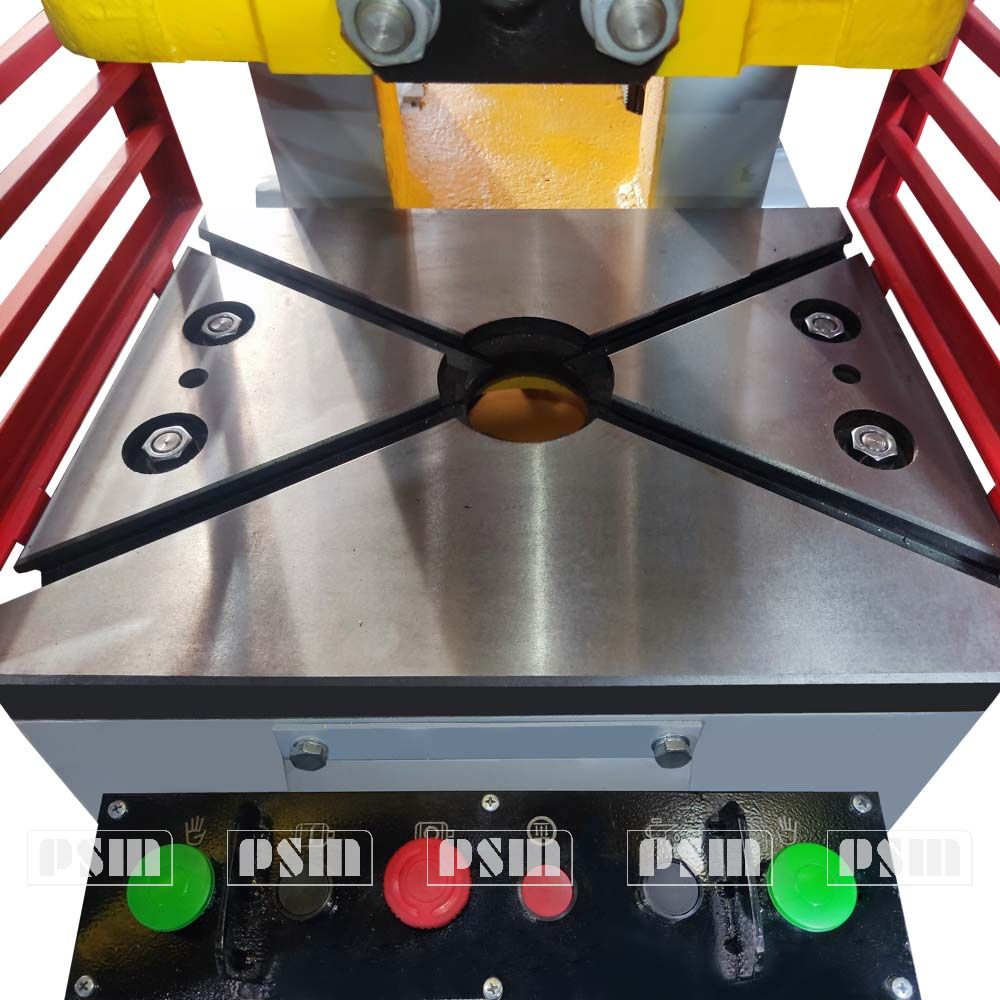

• Управление муфтой и тормозом - электропневматическое, через сдвоенный распределитель, двуручное от кнопок, расположенных на стационарном или переносном пульте, а также от педали.

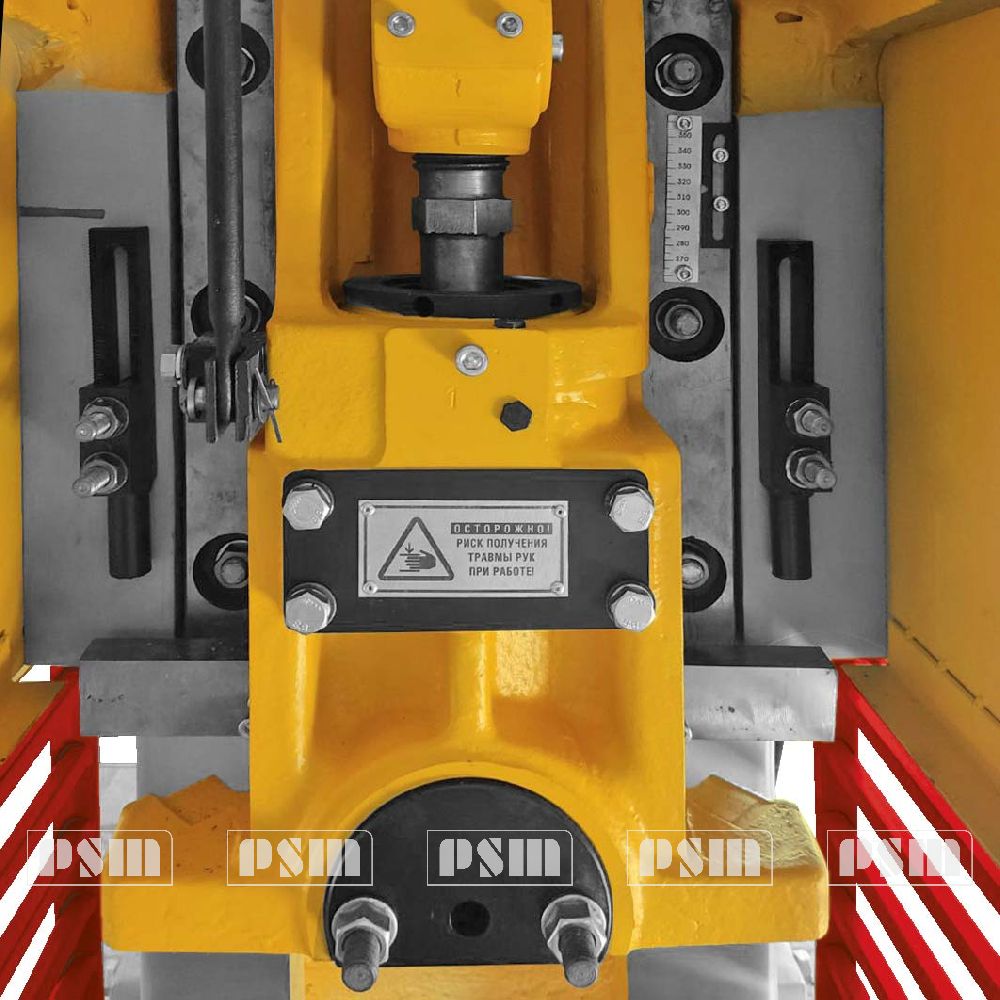

• Ползун имеет 8 удлиненных направляющих поверхностей и увеличенные в плане размеры, позволяющие устанавливать крупногабаритные штампы. Два пневматических цилиндра уравновешивают вес ползуна со штампом.
• Гидравлический предохранитель от перегруза вмонтирован в ползун.
• Выталкиватель в ползуне - механический.
• Система смазки - жидкая циркуляционная.
• Пневматическая подушка в столе.
• Подача и правильно разматывающее устройство для штамповки из ленты.

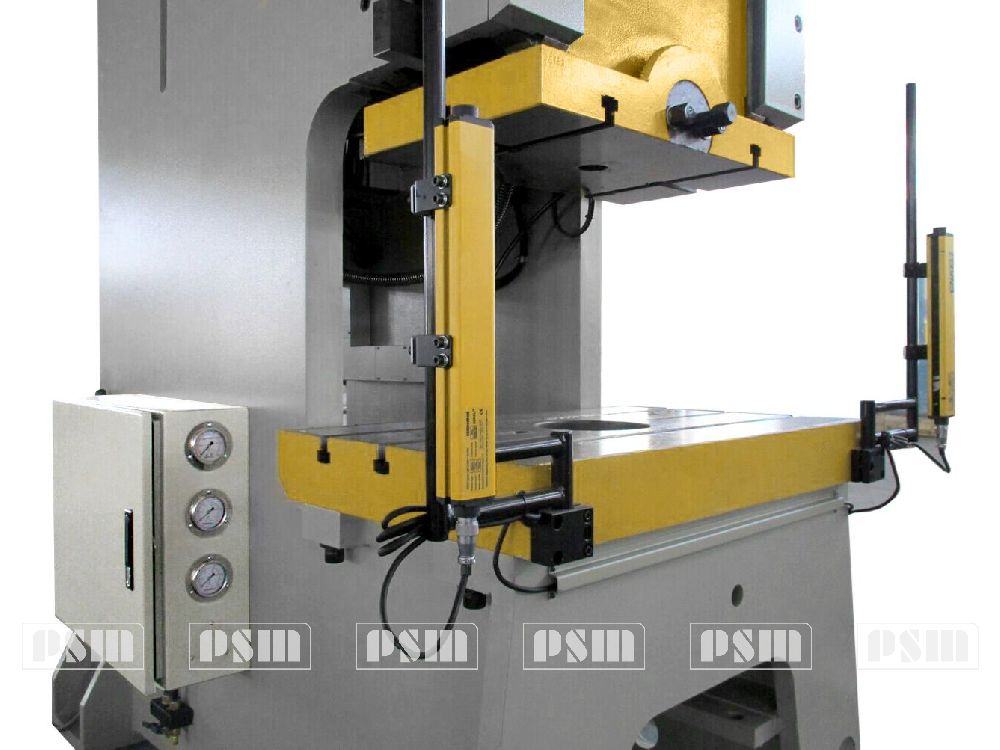

• Защитные ограждения.
