Н3118 Ножницы гильотинные, кривошипные Н-3118

Ножницы гильотинные, кривошипные Н-3118

Артикул: PSMK060050
Цена: договорная
Запросить КП
ПромСтройМаш является непосредственным производителем Н3118 Мы производим и продаём Ножницы гильотинные, кривошипные Н-3118 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. Н3118 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить Н3118 вы можете непосредственно у нас или у наших дилеров.
Н3118

По Техническому Заданию заказчика ножницы модели Н могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножниц, завод-изготовитель оставляет за собой.

Технические характеристики Н3118

Толщина разрезаемых листов с временным сопротивлением σвр = 500МПа,мм6
Ширина разрезаемых листов, мм2200
Длина листа отрезанного с упором, мм500
Размер разрезаемого уголка, мм50x50x5
Диаметр разрезаемого прутка, мм30
Частота ходов ножа, холостых, мин-1 45
Ход ножа, мм80
Число режущих кромок ножа 4
Угол наклона подвижного ножа, α 1°30'
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 800
Расстояние между стойками в свету, мм 2250
Мощность электродвигателя, кВт7,5
Длина3000
Ширина2000
Высота2200
Масса, кг5100

Стандартная комплектация Н3118

  • Н3118, Ножницы в сборе;
  • Н3118.03.000Пульт управления с педалью;
  • Н3118.300.00.001 РЭ Механическая часть;
  • Н3118.00.001 РЭ1Электрооборудование;
  • Н3118.00.001;Технический паспорт;
  • Задний упор 500мм;
  • Прижим листа установлен на ножницах;
  • Ножная педаль с клавишей аварийного останова.
  • Светодиодная линия освещения рабочей зоны;

Дополнительные опции Н3118

  • Угловая линейка 0-180;
  • Передние удлинители стола;
  • Боковой упор;
  • Резиновые накладки прижима;
  • Рольганг неприводной;
  • Рольганг приводной;
  • Тележка откатная;
  • Лазерный указатель реза;
  • Задний упор с УЦИ.
  • Ножницы гильотинные Н3118 с наклонным ножом предназначены для прямой, продольной и поперечной резки листового материала σВ=50 кгс/мм2.
  • Поперечная резка листа толщиной 6,3 мм и шириной 2000 мм производится за один ход ножа;
  • Продольная - при длине реза более 2000 мм производится рядом повторных резов при продвижении листа вдоль линии реза.
  • Резка может производиться как по разметке, как и с помощью одного упора.
  • Ножницы могут быть использованы в любой отрасли промышленности.

Фотопрезентация Н3118

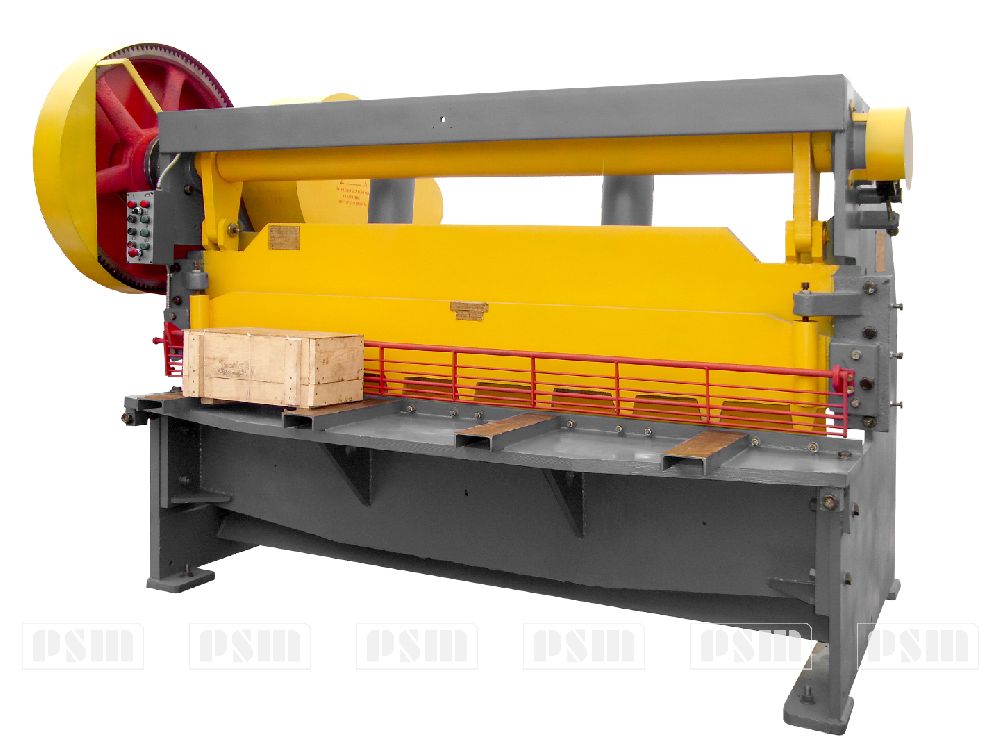

Ножницы гильотинные электромеханические модели Н3118. Вид спереди

Ножницы гильотинные электромеханические модели Н3118. Вид спереди

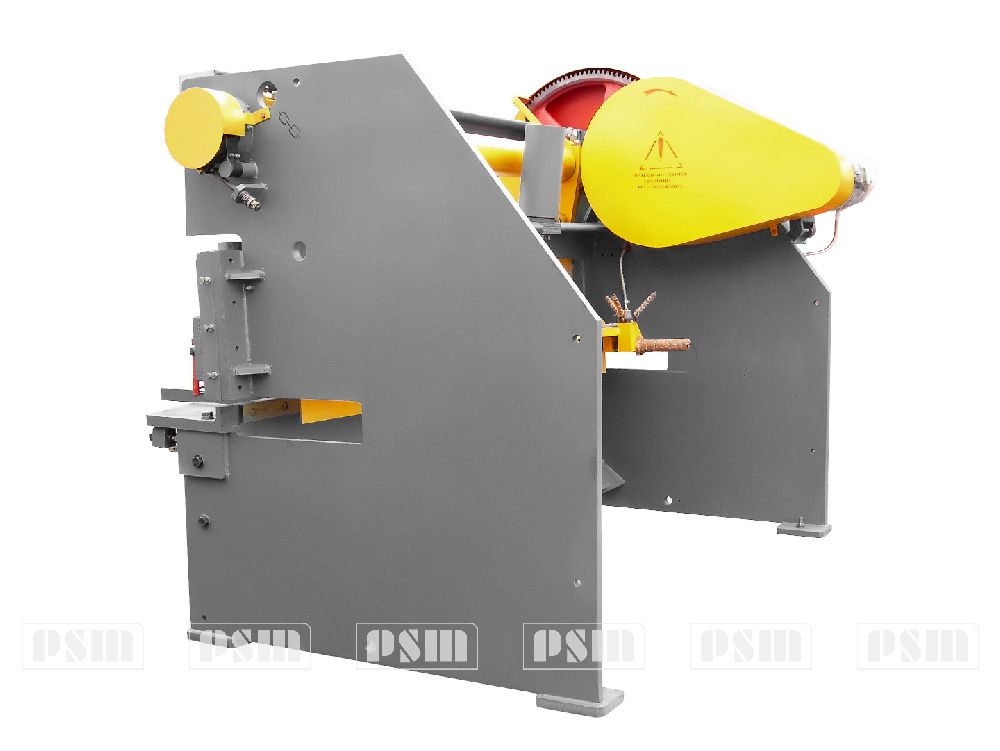

Ножницы гильотинные электромеханические модели Н3118. Вид сбоку

Ножницы гильотинные электромеханические модели Н3118. Вид сбоку

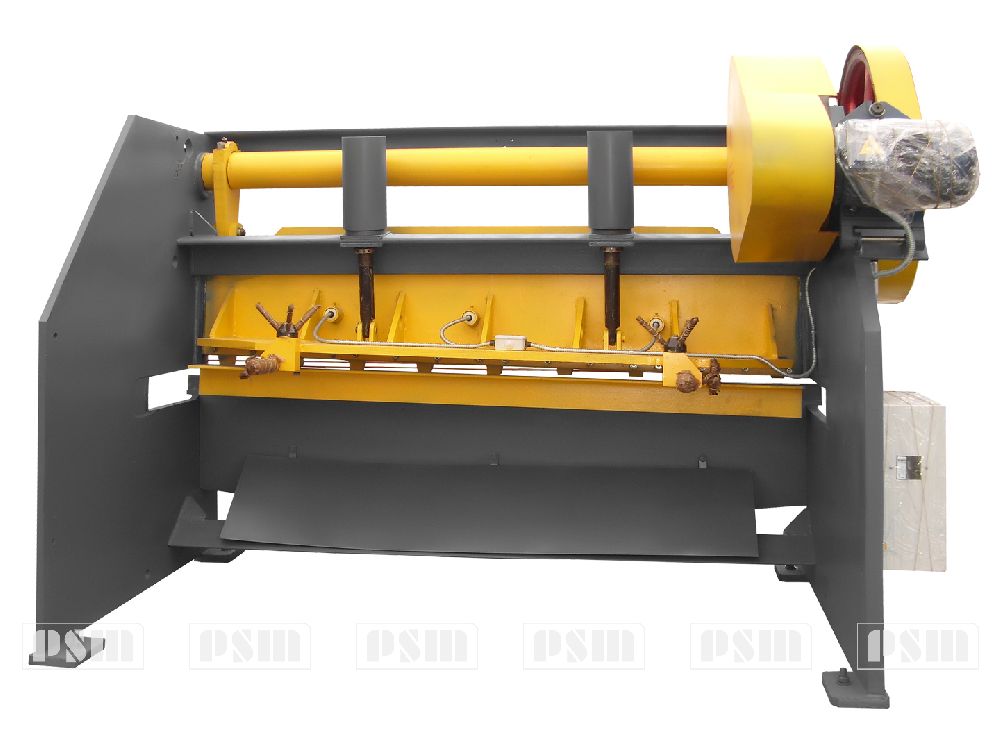

Ножницы гильотинные электромеханические модели Н3118. Вид сзади

Ножницы гильотинные электромеханические модели Н3118. Вид сзади

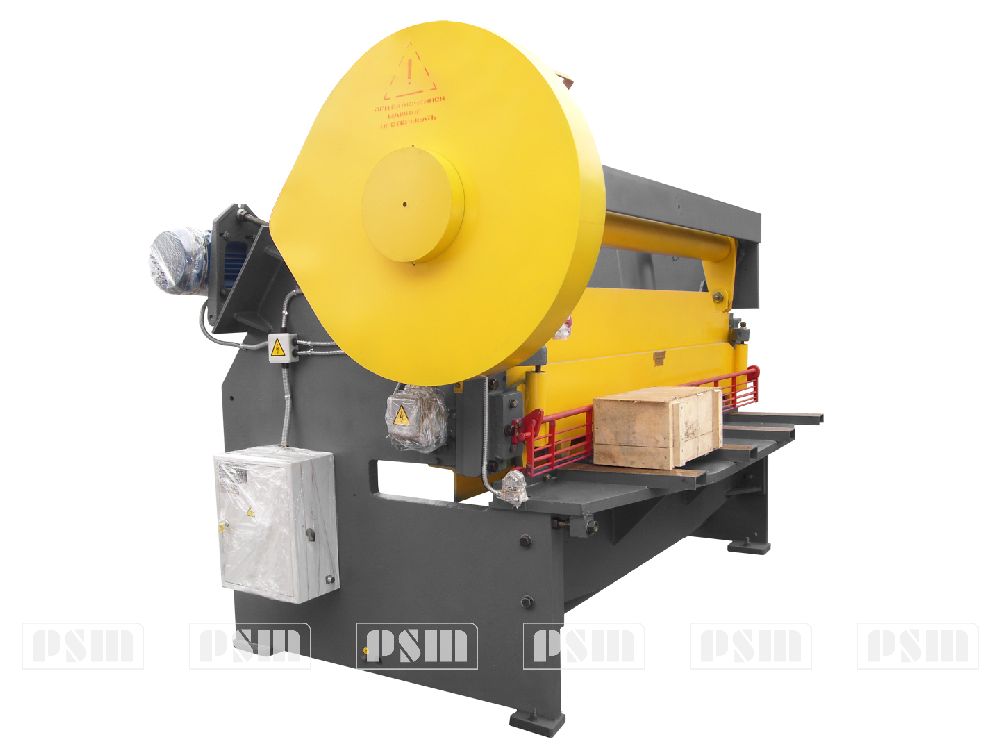

Ножницы гильотинные электромеханические модели Н3118. Вид сбоку

Ножницы гильотинные электромеханические модели Н3118. Вид сбоку

Устройство, схема работы Н3118

Гильотинные ножницы Н3118 выполнены с верхним приводом. Для мерной резки полос гильотина ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки.

ножницы кривошипные Н3118 листовые с наклонным ножом

 Общий вид ножниц Н3118 кривошипных листовых с наклонным ножом

  1. Пульт управления
  2. Электрошкаф
  3. Педаль
  4. Освещение
  5. Лазерный указатель
  6. Электромагнитное управление

устройство и работа составных частей ножниц Н3118

Кинематическая схема ножниц гильотинных кривошипных Н3118&

Схема кинематическая ножниц  гильотинных  кривошипных Н3118

Станина ножниц кривошипных Н3118

 Станина  ножниц  кривошипных Н3118

Станина – это базовый узел крепления прочих узлов и механизмов ножниц кривошипных Н3118, представляющий собой сварную конструкцию из двух стоек (1) и (3), связанных между собой уголками (2).

На стойки опирается стол 4, к которому винтами крепятся нижние ножи 5.

Для регулировки зазора между ножами стола и ножевой балки стол можно перемещать болтами 11, предварительно отпустив болты 9 и 10, которые после регулировки требуется снова затянуть.

Установка ножа по высоте при переточках производится подгонкой прокладок 6.

На правомкрае стола имеется упор 7 поперечной резки, для осуществления продольной резки этот упор  снимается.

Станина имеет направляющие, к которым крепятся текстолитовые накладки 8, по которым перемещается ножевая балка.

Привод и валы ножниц кривошипных Н3118

Привод ножниц кривошипных Н3118

 Привод ножниц  кривошипных Н3118

Приводной и коленчатый валы ножниц кривошипных Н3118

 Приводной и коленчатый валы ножниц  кривошипных Н3118

Привод ножниц Н3118 осуществляется от электродвигателя (1) через клиноременную передачу на маховик (4), через зубчатые колеса (5,6) на коленчатый вал (7). Электродвигатель крепится к подмоторной плите (2,) шарнирно укрепленной на станине. Регулировка натяжения ремня осуществляется гайками (3).

Муфта включения ножниц кривошипных Н3118

 Муфта включения  ножниц  кривошипных Н3118

На левом конце коленчатого вала в ступице зубчатого колеса установлена шпоночная муфта включения. Втулки 1, 2 и 3 неподвижно посажены в ступице зубчатого колеса. Остальные детали соединены с коленвалом. Поворотные (рабочая и запорная) шпонки 6 муфты включения включаются пружинами 5 и, поворачиваясь, захватываются полукруглыми пазами втулки 2. Втулки 8 и 9, имеющие полукруглые пазы, дополняют гнезда для круглых концов шпонки. Правый конец рабочий шпонки снабжен легкоотъемным хвостовиком, который, ударяясь об палец, отключает шпонки. Соединенные между собой рычагами. При включении и выключении шпонок угол поворота их ограничивается пазом ведущей втулки.

Балка ножевая и прижим ножниц кривошипных Н3118

 Ножевая балка и прижим ножниц  кривошипных Н3118

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами 5.

К ножевой балке винтами кренятся ножи 6 и задний упор. Усилие на ножевую балку от коленчатого вала передается посредством двух шатунов 7 (см рис. 7). В верхнем положении балка после подъема удерживается пружинами, при ремонте фиксируется в верхнем положении штырем, вставленным в отверстие 20 ножевой балки и станины с левой стороны.

Во время работы ножниц разрезаемый лист прижимается к столу ножниц прижимной балкой 1,связанной выступами 2 с выступами ножевой балки, благодаря чему прижим осуществляется автоматически и согласованно с движением ножевой балки. Усилие нажатия прижима регулируется пружинами 3, вмонтированными в стаканы на прижимной балке. В нижней части прижимной балки установлена предохранительная решетка 4.

Задний упор ножниц кривошипных Н3118

Установленный с тыльной стороны ножевой балки задний упор ножниц кривошипных Н3118 служит упором для листа при поперечной резке и состоит из упорной линейки и двух цилиндрических валов, перемещаемых вручную. При резке полосы шириной более 500 мм задний упор снимается.

Тормоз ножниц кривошипных Н3118

 Тормоз ножниц  кривошипных Н3118

На правом конце коленчатого вала насажен тормоз периодического действия. За счет эксцентричного расположения шкива (2) по отношению к оси коленчатого вала (1) достигается периодичность торможения. Торможение ножниц кривошипных Н3118 происходит в момент нахождения ножевой балки в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Ограждение ножниц кривошипных Н3118

Ограждение ножниц выполнено из листовой стали и состоит из 3-х кожухов, закрывающих шкивы клиноременной передачи, шестерни привода и тормоз ножниц.

Электромагнитное управление ножницами  Н3118

Для получения одиночных резов переключатель ставится в положение «одиночный ход», положение «кнопки» или педаль. При нажатии на кнопку или педаль включается электромагнит, якорь которого поворачивает вилку с пальцем,  освобождая зацепляющийся с ним хвостовик, связанный с рабочей поворотной шпонкой. После того под действием пружин шпонки поворачиваются и включают коленчатый вал. Происходит одиночный рез.

Если оператор не отпустит кнопку или педаль в режиме «одиночный ход», блокировка магнитного пускателя по цепи размыкают эту цепь.

Для повторения рабочего хода кнопку или педаль следует отпустить. Для осуществления автоматических ходов переключатель ставится в положение «автоматический ход», положение «кнопки».

Нажатием на пульте пускатель ставится на самопитание и включается электромагнит. Машина работает в режиме «автоматический ход».

Смазка ножниц гильотинных кривошипных Н3118

  • Основные трущиеся поверхности смазываются от рычажного шприца для густой смазки через масленки.
  • Шестерни привода и подшипники смазываются путем закладывания смазки соответственно на зубья шестерни и в стаканы подшипников.
  • В процессе работы ножницы нужно смазывать так, чтобы смазка выступала с боковых мест расположения подшипников. Выступающую из зазоров смазку нужно вытирать.
  • Необходимо периодически проверять состояние масленок и маслопроводящих отверстий в деталях и обязательно их прочищать.
  • Не реже одного раза в три месяца смазочные отверстия промывать чистым керосином.

Схема кинематическая ножниц гильотинных кривошипных Н3118



Точки смазки ножниц Н3118

С1  С6

Опоры коленчатого вала

С2С5

Шатунные шейки коленчатого вала

СС4

Ось шатуна

С7

Приводной вал

С8

Муфта

С9

Направляющая ножевой балки

Ррежим смазки ножниц Н3118

Способ смазки Шприцевание
Режим смазки Периодически во время работы
Марка смазочного материала Солидол марки УС-2
ЦИАТИМ-201ГОСТ 6762-59

Настройка ножниц гильотинных кривошипных Н3118 и режим работы

  • Настройка ножниц Н3118 для резки полос заданной ширины производится перемещением заднего упора.
  • Расстояние заднего упора от режущей кромки нижнего ножа определяется по шкале линеек, укрепленных на штангах заднего упора.
  • Электросхема предусматривает возможность работы машины в режимах «Одиночный ход», «Автоматический ход» и «Ручной проворот».
  • Резка листов максимальной толщины и ширины, указанных в паспорте ножниц, недопустима на автоматических ходах, так как мощность установленного электродвигателя рассчитана на использование 50% хода.

Регулировка зазора между ножами ножниц Н3118.

  • При резке листов зазоры между ножами должны быть установлены в пределах 1/20 — 1/30 толщины разрезаемого листа.
  • Прямолинейность линии разреза зависит от правильности регулировки зазора.
  • Регулировка зазора между ножами производится передвижением стола (см. описание узла «Станина»), не допускается резка листов максимальной толщины и ширины из материала, с пределом прочности болееσВ=50 кгс/мм2.
  • В случае резки листа, предел прочности которого свышеσВ=50 кгс/мм2, максимально допустимая толщина его определяется по формуле: Формауля регулировки зазора гильотинных кривошипных ножниц Н3118
    • σХ - максимально допустимая толщина листа из материала, предел прочности которого более 50 кгс/мм2.
    • σ- максимально допустимая для резки толщина листа, указанная в характеристике данных ножниц;
    • σВХ- предел прочности материала листа, который необходимо резать.
  • Необходимо помнить, что точная и надежная работа ножниц зависит от качества заточки ножей.

НЕ ДОПУСКАЙТЕ РЕЗКИ ЗАТУПЛЕННЫМИ НОЖАМИ!

Ножи выполнены с четырьмя режущими кромками, поэтому при затуплении одной кромки ножки необходимо периодически поворачивать.

Смена и регулировка ножей ножниц Н3118.

  1. Снять прижимную балку.
  2. Отвернуть гайки винтов, крепящих ножи к ножевой балке, и поочередно снять ножи.
  3. Проверить ножи и их опорные поверхности в ножевой балке, повернуть каждый нож другой режущей кромкой и установить его на прежнее место. Крепить и устанавливать ножи необходимо, начиная с левого ножа.
  4. Снять нижние ножи, повернуть и установить второй режущей гранью и закрепить винтами. При переточке ножей необходимо сменить прокладку под нижним ножом и установить режущую кромку заподлицо с верхней плоскостью стола.
  5. После смены ножей регулируются зазоры между верхними и нижними ножами. Для этого необходимо ослабить болты и гайки, которыми стол крепится к стойкам станины, подвинуть стол назад с помощью регулировочных болтов так, чтобы верхний нож по отношению к нижнему был установлен с зазором.

При установке ножей необходимо между лезвиями выдерживать следующие зазоры:

  • толщина разрезаемого листа, мм 1,5-3 3-6,3
  • зазор между ножами, мм 0,15 0,35

После установки зазора между ножами следует затянуть болты, крепящие стол к станине.

Первоначальный пуск гильотинных кривошипных Н3118 и режим работы

Подготовка ножниц Н3118 к первоначальному пуску

Для подготовки ножниц гильотинных Н3118 к первоначальному пуску необходимо снять антикоррозийное покрытие, нанесенное перед упаковкой ножниц на обработанные поверхности, заполнить смазкой все устройства, перечисленные в спецификации, по схеме смазки.

Все указания, изложенные в разделах «Электрооборудование» и «Смазка» должны быть выполнены. Ножницы должны быть заземлены.

Первоначальный пуск ножниц Н3118

  • При первоначальном пуске ножниц гильотинных  Н3118 необходимо предварительно выполнить все указания по подготовке к первоначальному пуску, изложенные в разделах «Подготовка ножниц к первоначальному пуску», «Электрооборудование», «Смазка», затем переключатель SA2 ставится в положение «Ручной проворот».
  • Первый ход ножевой балки осуществляется поворотом маховика с помощью штыря. Если после первого хода не встретится никаких ненормальностей в работе ножниц, то таким же образом совершается еще 2- 3 хода.
  • После этого электросхема подготавливается к работе на одиночных ходах, а затем на автоматических.

Особенности разборки и сборки ножниц Н3118

  • Прежде чем приступить к разборке ножниц, необходимо отключить их от электросети.
  • Осуществляя разборку и сборку ножниц, необходимо соблюдать правила техники безопасности.
  • При снятии прижимной балки необходимо предварительно освободить штоки от действия пружин прижима, а затем отвинтить направляющие планки прижимной балки, поддерживая балку краном.
  • Перед снятием ножевой балки и шатунов следует зафиксировать балку в верхнем положении, установив в отверстие в верхней части направляющей станины   фиксирующий штырь.
  • При разборке отдельных механизмов следует руководствоваться приведенными в настоящем руководстве рисунками узловых чертежей.

Порядок установки ножниц гильотинных кривошипных Н3118

Ножницы Н3118 поставляются заказчику в собранном виде. После вскрытия частичной упаковки проверить состояние ножниц, наличие принадлежностей и технической документации согласно контрольно-комплектовочной ведомости. При транспортировке ножницы необходимо стропить согласно приведенной схеме Схема строповки кривошипных ножниц Н3118

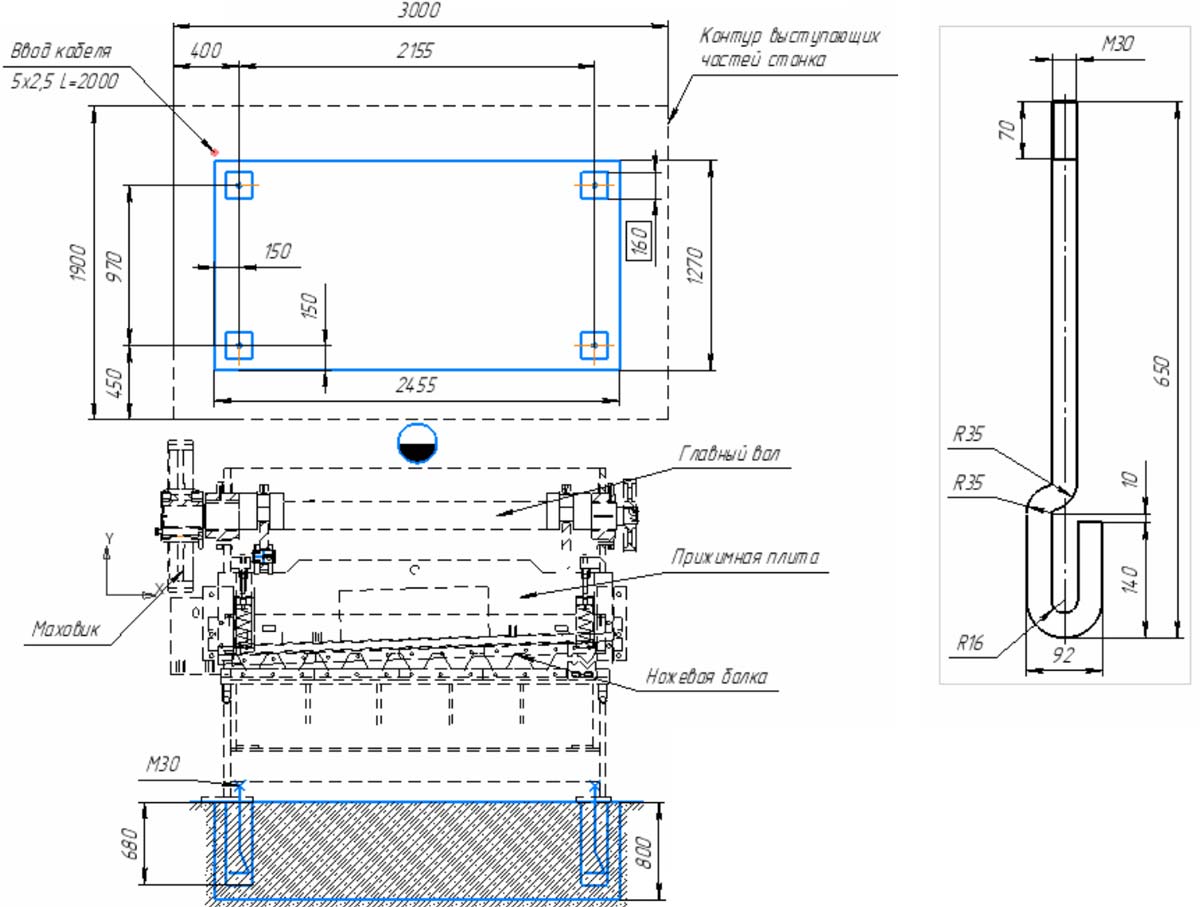

Фундамент ножниц выполняется согласно рисунку:

Монтажный чертеж ножниц Н3118

Глубина заполнения фундамента «Н» принимается в зависимости от грунта. Горизонтальность установки на фундаменте достигается с помощью клиньев и проверяется уровнем, установленным на столе. Точность установки ножниц в поперечном и продольном направлениях должна быть выдержана  в пределах 0,2 мм на длине 1000 мм.

После установки и выверки необходимо очистить ножницы от антикоррозийной смазки и пыли и смазать обработанные поверхности тонким слоем масла.

Горизонтальность стола ножниц необходимо проверять периодически не менее одного раза в месяц.

Электрооборудование кривошипных гильотинных ножниц Н3118

Род тока:  переменный, 3-х фазный.

Напряжение  380; 50Гц.

Напряжение  цепей управления:

  • Неременного тока – 110В; 50Гц;
  • Напряжений цепей сигнализации – 24В; 50Гц.
  • Напряжение цепей освещения – 24В; 50Гц.

На лицевой стороне ножниц размещены: конечный выключатель – блокировка решетки; пульт управления (показан на рисунке 13).

Шкаф управления установлен на левой стойке станины. На правой стенке шкафа установлены: переключатель режимов работы и педаль. На левой стенке шкафа установлен вводный автомат.

Схема электрическая ножниц Н3118

Схема электрическая ножниц Н3118

.

QF

FU1,FU2

FU3,FU4

Автомат АЕ2046МП 1н=63А, отс=12, 660В

Автоматический выключатель ВА47-29, 16А

Автоматический выключатель ВА47-29, 10А, 6А



HL1

HL2

HL3-HL5

Индикатор светосигнальный

AD-22DS, 24В (красный)

AD-22DS, 24В (красный)

AD-22DS, 24В (зеленый)

KМ2,KМ3

Пускатель магнитный ПМЛ-1100, 10А, 110В

KM1

Пускатель магнитный ПМЛ-4100, 63А, 380В

M

Двигатель 18,5кВт, 1500 об/мин, 380В 50Гц

SA

Переключатель ПКУ3

SQ

Конечный выключатель ВПК 2112

SB1

SB3

SB4,SB2

 ВК43-21 11110 1з+1р – красный

ВК43-21 11110 1з+1р – красный

ВК43-21 11110 1з+1р – черный

Электромагнит ЭД10102

TV1

Трансформатор ОСМ1

SM2

Переключатель АLC-22

SB5

Кнопка КЕ-011

УЛ03

Лазерный указатель

Пульт управления ножницами гильотинными Н3118

Пульт управления ножницами гильотинными Н3118

  1. лампочка – электросеть подключена
  2.  лампочка – двигатель включен
  3. переключатель – местное освещение
  4. кнопка – пуск двигателя
  5. лампочка – автоматические циклы
  6. кнопка – пуск циклов (одиночных, автоматических)
  7. лампочка – одиночные циклы
  8. кнопка – стоп циклов
  9. лампочка – педаль
  10. кнопка – стоп общий
  11. ключ-бирка

Описание работы ножниц Н3118

Электрическая схема ножниц предусматривает следующие режимы:

  • отключено;
  • ручное управление;
  • педальное управление;
  • автоматический цикл.
  • Символы органов управления показаны на рисунке 6.

Выбор режимов осуществляется переключателем SА, установленным на правой стенке шкафа.

Ручное управление

Переключатель режимов SA ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включаются контакторы KМ2, КМ3 которые включают электромагнит YA.

Педальное управление

Переключатель режимов SA  ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл

Переключатель режимов SA  ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ2, КМ3 и становится на самопитание, электромагнит YА постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

  • наличие напряжения HL1;
  • двигатель включен HL2;
  • автоматические циклы HL3;
  • одиночные циклы HL4;
  • педаль HL5.

Для освещения линии реза предусмотрена лампа местного освещения.

Меры безопасности при работе на гильотинных кривошипных ножницах Н3118

  • Запрещается производить ремонт ножниц гильотинных Н3118 при включенном электродвигателе.
  • Наладка, регулировка, чистка, смазка и отладка ножниц Н3118 на ходу запрещается.
  • Работать на ножницах со снятыми ограждениями шестерен, маховика, тормоза категорически запрещается.
  • Во время работы ножниц необходимо следить за тем, чтобы ножевая балка останавливалась в крайнем верхнем положении, что достигается правильной регулировкой тормоза и диска, управляющего работой бесконтактного выключателя в цепи электромагнитного управления

инструкция по эксплуатации гильотинных ножниц на 31, ножницы н3118 пневмо муфта описание паспорт на ножницы гильотинные 3118 схема ремонта гильотины н3118. гильотина н3118 паспорт, н3118 шпоночная муфта Н 3118 схема смазки электрическая схема электропривода гильотины н3118. запчасти для гильотины Н3118, нож для гильотины Н-3118 ножницы гильотинные Н3118 бу цена н3118 паспорт. шестерня большая на н3118, гильотинные ножницы н3118 и ножи к ним электросхема Ножниц гильотинных Н3118 (лист 6,3х2000 мм) Гильотина Н3118 техническая характ. Ножницы гильотинные модель Н 3118, 6,3х2000 мм, электрическая схема гильотины Н 31-21 Электрическая схема гильотина Н-3118 паспорт на НОЖНИЦЫ КРИВОШИПНЫЕ ЛИСТОВЫЕ С НАКЛОННЫМ НОЖОМ (Гильотины) Н3118А. купить гильотину нв - 3118, Ножи на кривошипные Н3118 технические характеристики НОЖНИЦЫ НА3118 ножи для ножниц гильотинных н3118. инструкция на гильотину н 3118, ножницы гильотинные н3118 эл.схема паспорт ножниц Н3118 электросхемы принципиальные гильотины НК3118. какой электромагнит установлен на гильотину н3118, ножи на гильотину НВ 3118 купить гильотину по металлу б/у Н3118 гильотина для резки металла н 478. чертежи гельятинных ножниц Н3118, гильотина н3118 масса чертежи "н3118" паспорт на гильотина н3118. на 3118 схема, н3118 инструкция по эксплуотации ножницы гильотинные н3118 Ножницы гильотинные Н-3118 карта смазки. электрическая схема н 3118, паспорт гильотины 3118 запчасти для н 3118 гильотина НК3118. НВ-3118 паспорт, гильотина электромеханическая для резки металла 12 мм паспорт гильотинные ножницы Н3118 характеристики Н3118 гильотина характеристики. производственные гильятиновые ножницы марки нк3118 электрическая схема, паспорт для гильотины Н3118 запчасти на гельятинные ножницы 3118 ножницы н-3118-зап.части, ремонт. купить гильятина НВ3118, запчасти к н-3118 н3118 электромагнит для ножниц н3118. запчасти к гильотине н3118, н3118 ножницы нОЖИ НА ГИЛЬОТИНУ НД 3118г паспорт и технические характеристики на ножницы с наклонными ножами Н3118. гильотина н3118 б/у, ножницы н-3118-зап.части Ножницы гильотинные Н-3118 год выпуска ножи н3118. запчасти для гильотины н3118, ножницы кривошипные н-3118 паспорт чертежи фундамента инструкция на ножницы Н3118 скачать пн 3118. запчасти для гильотины н3118 украина, электросхема гильотина н3118 купить нохи для гилитины н 3118 в перми инструкция станок Гильотина Н3118. ножницы гильотинные н3118 электросхема скачать, паспорт гильятина Н3118 шпоночная муфта н3118 после работы посмотрю ножницы гильотинные н3118 паспорт скачать бесплатно. н-3118 запчасти, ножницы 3118 паспорт ножи на станок н3118 гильотина по металлу б/у Н3118 запчасти. станок гильотина н 3118-чертежи схемы, giljotina nojnits н3118

Чесноков Роман Эдуардович
Коммерческий директор
stanki-pcm@mail.ru
Демидов Иван Андреевич
Специалист отдела сбыта
stanki-pcm@mail.ru
Ларькина Ольга Вячеславовна
Специалист отдела сбыта
stanki-pcm@mail.ru
МНГ 2,5х2500 Ширина/Толщина разрезаемых листов, мм 2500/2,5
МНГ 3х1300 Ширина/Толщина разрезаемых листов, мм 1300/3
НК3418А Ширина/Толщина разрезаемых листов, мм 2000/6,3
СТД 9А Ширина/Толщина разрезаемых листов, мм 2000/6
СТД 9АН Ширина/Толщина разрезаемых листов, мм 2500/4
СТД9АМ Ширина/Толщина разрезаемых листов, мм 2500/6

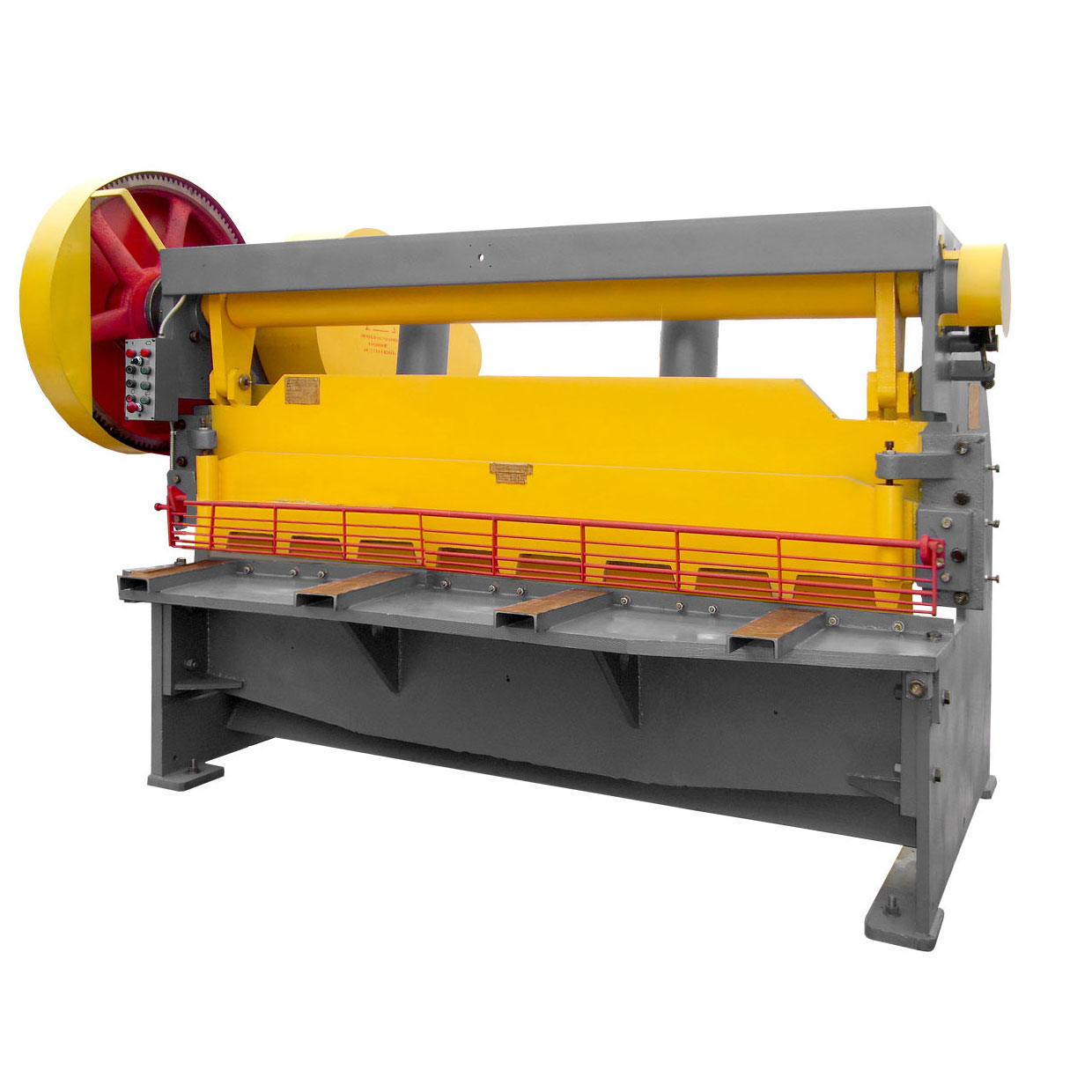

Н3118 Ширина/Толщина разрезаемых листов, мм 2200/6
НК3418А.02 Ширина/Толщина разрезаемых листов, мм 3150/6,3
Н3121 Ширина/Толщина разрезаемых листов, мм 2000/12
МНГ 13 Ширина/Толщина разрезаемых листов, мм 2000/13
МНГ 16 Ширина/Толщина разрезаемых листов, мм 2000/16
Н3122 Ширина/Толщина разрезаемых листов, мм 2000/16
Н478 Ширина/Толщина разрезаемых листов, мм 2200/16
Н478.01 Ширина/Толщина разрезаемых листов, мм 2000/22

ФОРМА ЗАКАЗА

410056 г. Саратов
ул. Астраханская, д.88
корпус 2, офис 2
+7 (8452) 49-13-40
400027 г. Москва
пр. Измайловский, д.14
корпус 1, к.23
+7 (499) 398-49-13
115088 г. Москва
2-я ул. Машиностроения,
д.17 с1, пом 323
7 (495) 133-96-62
460000 г. Оренбург
ул. Терешковой, д.287А
ул. Донгузская, д.16/1
+7 (3532) 40-13-49
Данный интернет сайт носит исключительно информационный характер и вся информация на нем не является публичной офертой, определяемой положениями статьи 437 (2) Гражданского кодекса Российской Федерации. Внешний вид и цвет поставляемого оборудования может незначительно отличатся от представленного на фотографиях
