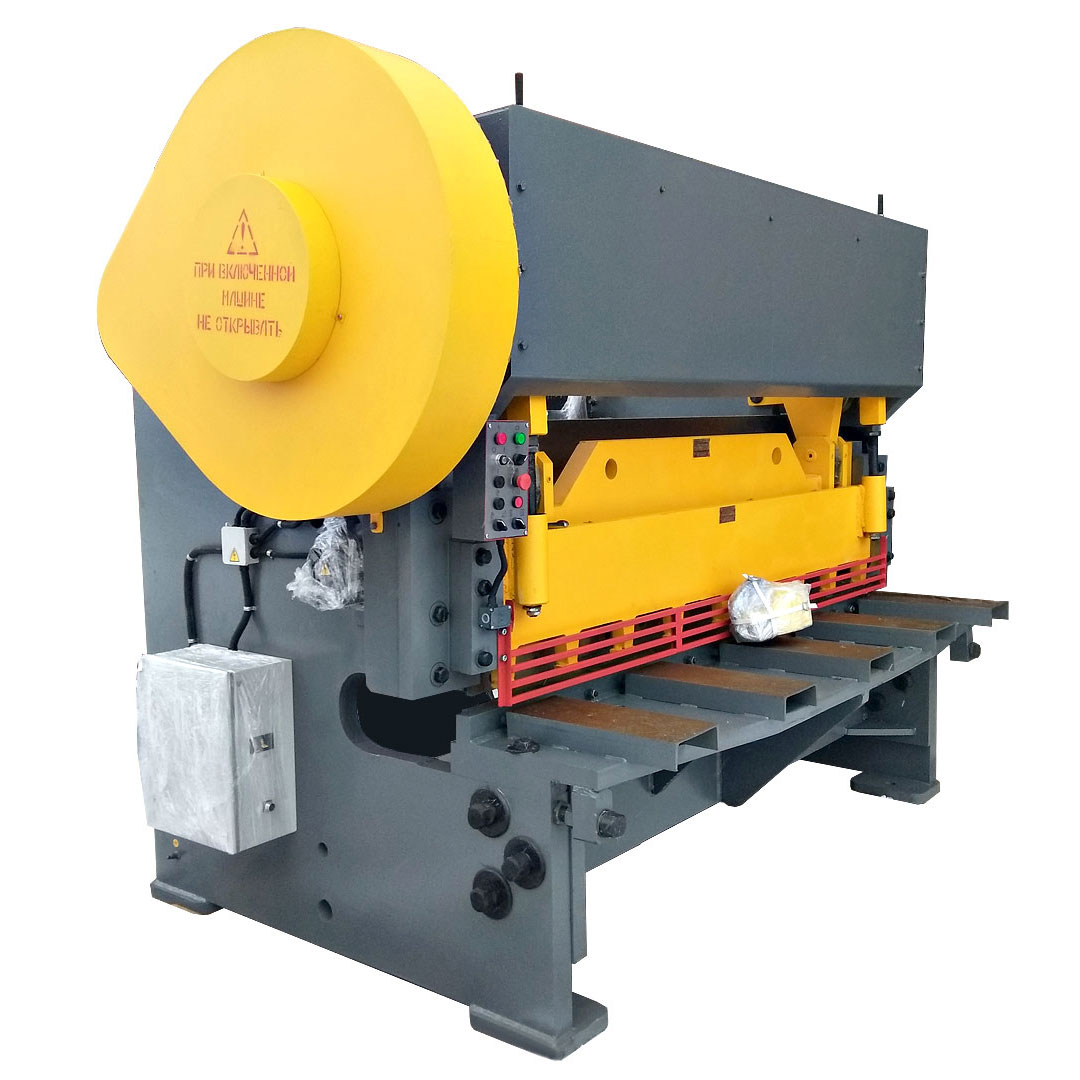

УСТРОЙСТВО И РАБОТА НОЖНИЦ ГИЛЬОТИННЫХ МОДЕЛИ Н478.01

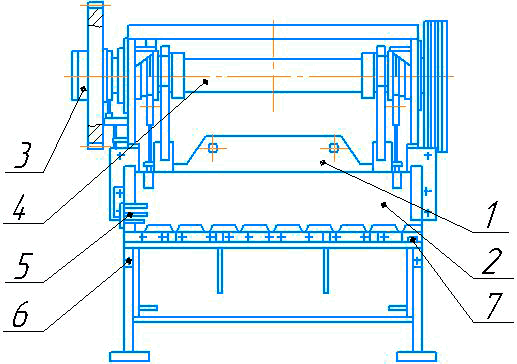

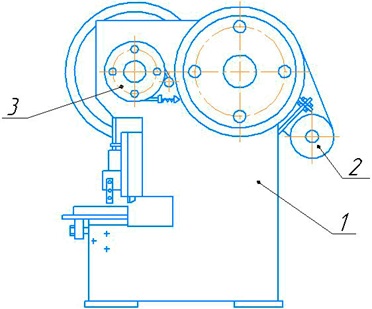

Конструкция ножниц гильотинных Н-478.01

1. линейка
2. линейка прижимная
3. муфта включения
4. вал коленчатый
5. устройство автоматического отключения
6. винт
7. болт

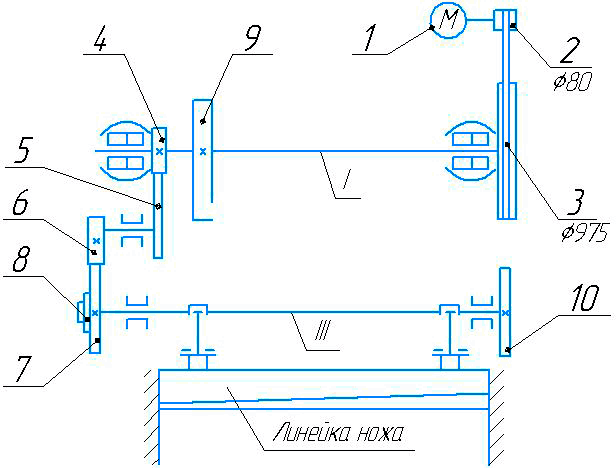

Схема кинематическая ножниц Н-478.01

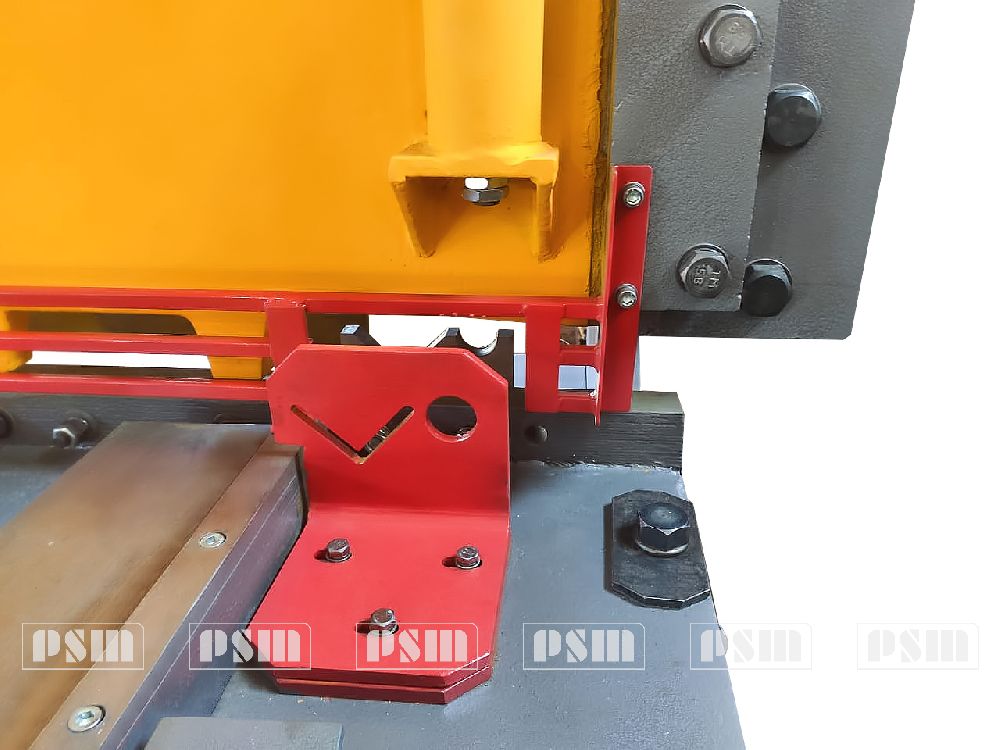

Станина ножниц гильотинных, кривошипных Н-478.01

Станина сварная из листовой стали. В передней части ее болтами укреплен стол. Для регулировки зазора между ножами стол можно перемещать, предварительно отпустив болты, которые после регулировок необходимо снова затянуть.

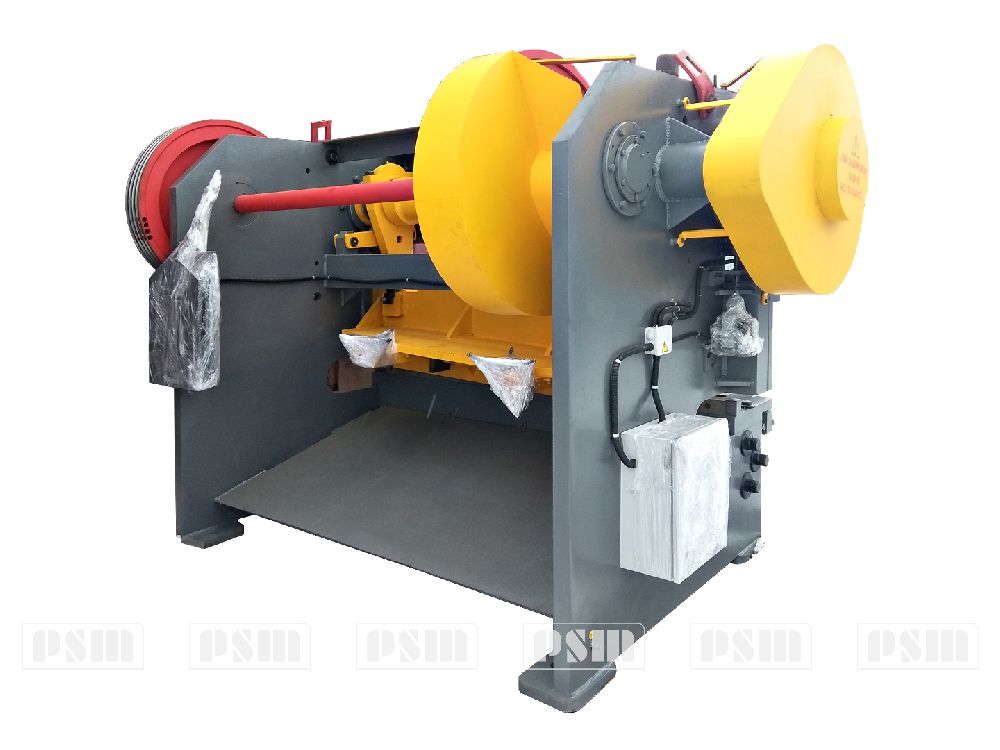

Привод и валы ножниц гильотинных Н-478.01

На задней части станины установлен электродвигатель 1 Вращение передается через 5 клиновых ремней на маховик 9, через зубчатые колеса 4,5,6,7 на коленчатый вал III, Промежуточный вал I установлен на радиальных сферических роликоподшипниках, коленчатый вал III - на подшипниках скольжения.

Тормоз Н-478.01

На правом конце коленчатого вала 8 (рис.3.) установлен ленточный тормоз 3 периодического действия. Периодичность торможения осуществляется за счет шкива. Эксцентрически распложенного на оси вращения коленчатого вала 8. Торможение происходит в момент, когда линейка ножа 5 находится в верхнем положении. За счет тормоза устраняется забегание под действием инерции коленвала.

Муфта включения ножниц гильотинных, кривошипных Н-478.01

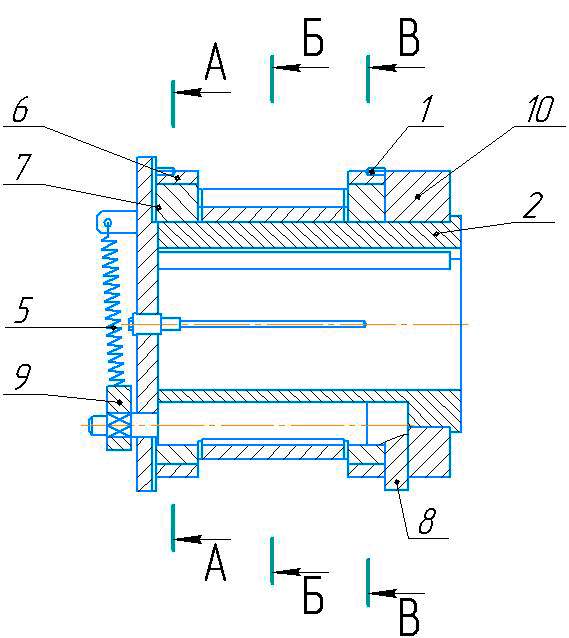

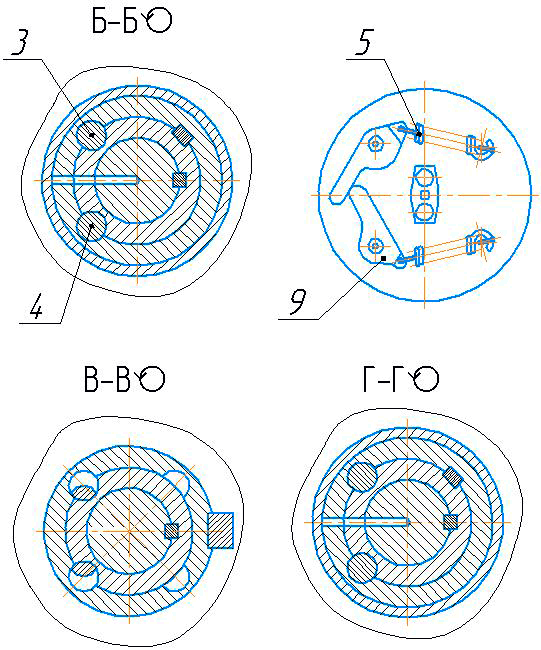

Муфта включения  ножниц H-478.01 в разрезе

На левом конце коленчатого вала и ступице зубчатого колеса установлена шпоночная муфта включения. Втулки неподвижно посажены в ступице зубчатого колеса. Остальные де Гильотинные ножницы модели Н478.01 изготовлены по ТУ3828-010-23881227-2014 и предназначены для прямой продольной и поперечной резки листового металла толщиной не более 22 мм и шириной 2000 мм, с σ = 50 кГс/мм². Резка листа производится за один ход ножа по разметке или по упору.

Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе при температуре окружающей среды -20 ^оС+40^оС. Категория 2 по ГОСТ 15150-69.

Ножницы могут быть использованы в любой отрасли народного хозяйства. На входе в помещение, в котором эксплуатируются ножницы и на рабочем месте должны быть установлены знаки безопасности по ГОСТ 12.4.026, сигнализирующие о том, что работает оборудование с повышенным уровнем шума.

тали соединяются с валом через втулку. Поворотные (рабочая и запорная) шпонки 3, 4 муфты включаются пружинами 5, поворачиваясь, захватываются полукруглыми пазами втулки 6. Втулки 7, имеющие полукруговые пазы, дополняют гнезда для круглых концов шпонки. Правый конец рабочей шпонки снабжен легкоотводным языком, который, ударяясь об один из пальцев, отключает шпонки, соединенные между собой рычагами 9. При включении шпонок угол поворота последних ограничивается пазом ведущей втулки 10

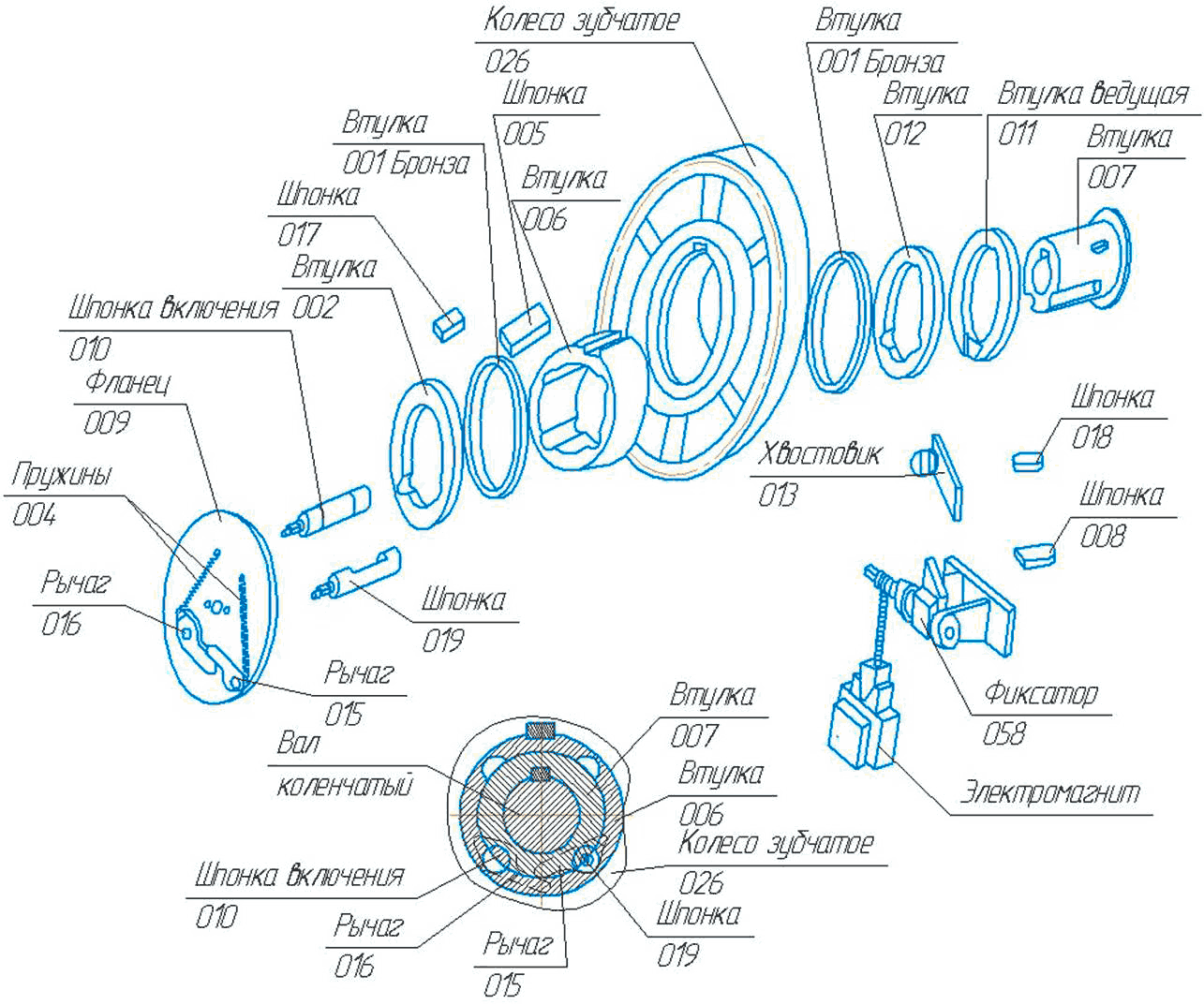

Работы муфты включения Н-478.06.00.000 СБ

При нажатии кнопки «ручной рез» или педали «Рез педалью» включается электромагнит. Фиксатор 058 отклоняется вправо, освобождая от упора хвостовик 013. Хвостовик 013 находясь в чугунной ведущей втулке 011 входит в зацепление с шпонкой включения 010. Шпонка 010 соединена с рычагом 016 и под действием пружины 004 поворачивается вместе с рычагом 016, освобождая рычаг 015, который поворачивает шпонку 019.

Шпонки 010 и 019  поворачиваясь, захватываются полукруглыми пазами втулки 006, которая запрессована в зубчатое колесо. Зубчатое колесо поворачивает коленчатый вал, совершая полный оборот. Происходит рез металла.

По окончании оборота хвостовика 013 при соприкосновении с фиксатором 058 (фиксатор к этому времени занял исходное положение) поворачивается в гнезде чугунной ведущей втулки 011, одновременно поворачивает в исходное положение шпонку включения 010 с рычагами 016 и 015.

Шпонки занимают положение обеспечивающие свободное вращение втулки 006 совместно с зубчатым колесом. Осуществляется холостое вращение. Для включения в работу необходимо опять нажать кнопку «ручной рез» или педаль (в зависимости от установленного режима работы).

Примечание: при положении шпонок 019 и 010 изображенном на рис.8. осуществляется свободное вращение зубчатого колеса (холостой ход), при повороте шпонок 010 и 019 осуществляется включение муфты.

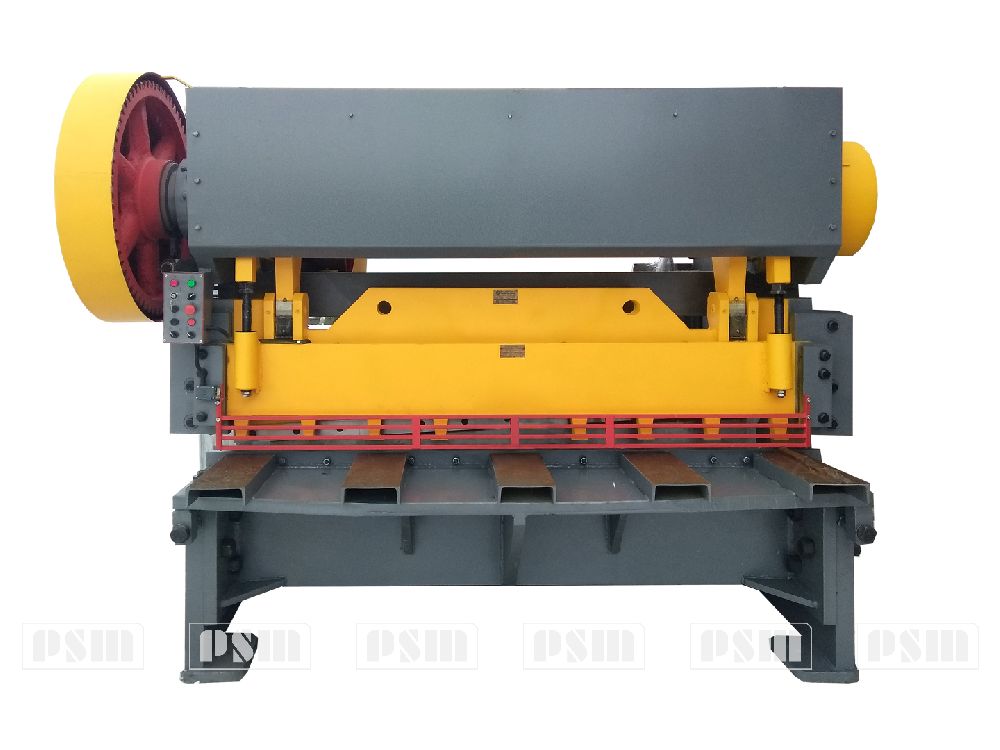

Линейка ножа и прижимная линейка

Усилие от коленчатого вала передается на линейку ножа посредством двух шатунов. Прижимная линейка прижимает разрезаемый материал и работает автоматически согласованно с движением линейки ножа. Усилие нажатия прижима регулируется пружинами вмонтированными в стаканы на прижимной линейке.

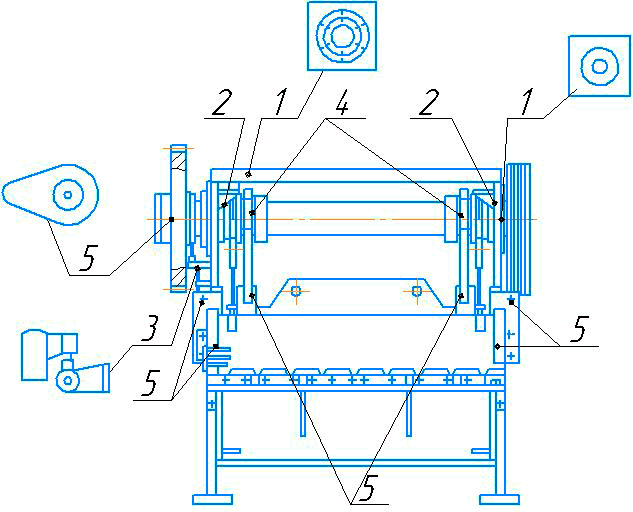

Смазка ножниц Н-478.01

Подготовка ножниц Н-478.01 к работе и порядок работы

При подготовке к работе необходимо:

• осмотреть ножницы, убрать посторонние предметы со стола;
• проверить надежность крепления ножей, а также соответствие величины зазора между ножами согласно табл.7.;
• смазать ножницы согласно табл.4. смазки;
• проверить натяжение клиновых ремней и при необходимости подтянуть;
• установить упор на задаваемый размер;
• обнаружение недостатки устранить.

Включить автоматический выключатель QF1, при этом загорится сигнальная лампочка на пульте управления.
Установить переключатель в положение «Одиночный ход» и «Управление кнопкой».
Нажать кнопку «Электродвигатель», после того как двигатель наберет обороты (1-2 мин.) подать разрезаемый лист до упора и нажать кнопку «Рез». Последующие резы осуществляются нажатием на кнопку «Рез».
Для работы с педалью установить переключатель в положение «Управление педалью». Рез осуществляется путем нажатия на педаль.
Для выключения ножниц необходимо нажать кнопку «Стоп» или «Общий стоп».

Техническое обслуживание ножниц Н-478.01

Техническое обслуживание ножниц Н-478.01 по периодичности, выполняемым операциям и трудоемкости подразделяется на ежемесячное (ЕО) и периодическое техническое обслуживание (ТО).

• Ежемесячное техническое обслуживание выполняется в течение рабочей смены.
• Периодическое техническое обслуживание выполняется через 700 часов работы.
• Текущий ремонт необходимо проводить через 3500 часов, капитальный – через 30000 часов.
• Перечень работ ежемесячного обслуживания должен соответствовать таблице 7.

Установка ножниц кривошипных Н-478.01

Поставка ножниц кривошипных Н-478 заказчику осуществляется в собранном виде. Подъем ножниц Н-478.01 в распакованном виде следует производить за строповочные уши, согласно схеме

Схема строповки ножниц кривошипных Н-478

Ножницы должны быть установлены на фундаменте согласно плану фундамента

План фундамента для установки ножниц кривошипных Н478

1. Болт 1.2 М24х710 Ст3пс ГОСТ 243791-80,
2. .Гайка М24.6.05 ГОСТ 5927-70
3. .Шайба А24.01.05 ГОСТ 11371-78

Подготовка ножниц кривошипных Н478 к работе

При подготовке к работе необходимо:

• осмотреть ножницы Н478, убрать посторонние предметы со стола;
• проверить надежность крепления ножей, а также соответствие величины зазора между ножами согласно табл.7.;
• смазать ножницы согласно таблицы смазки;
• проверить натяжение клиновых ремней и при необходимости подтянуть;
• установить упор на задаваемый размер;
• обнаружение недостатки устранить.

Включить автоматический выключатель QF1, при этом загорится сигнальная лампочка на пульте управления.

Установить переключатель в положение «Одиночный ход» и «Управление кнопкой».

Нажать кнопку «Электродвигатель», после того как двигатель наберет обороты (1-2 мин.) подать разрезаемый лист до упора и нажать кнопку «Рез». Последующие резы осуществляются нажатием на кнопку «Рез».

Для работы с педалью установить переключатель в положение «Управление педалью». Рез осуществляется путем нажатия на педаль.

Для выключения ножниц необходимо нажать кнопку «Стоп» или «Общий стоп».

Порядок работы на ножницах кривошипных Н-478.01

1. Включить автоматический выключатель QF1 (при этом загорится сигнальная лампочка на пульте управления).
2. Установить переключатель в положение «Одиночный ход» и «Управление кнопкой».
3. Нажать кнопку «Электродвигатель».
4. После того как двигатель наберет обороты (1-2 мин.) подать разрезаемый лист до упора и нажать кнопку «Рез» (последующие резы осуществляются нажатием на кнопку «Рез»).
5. Для работы с педалью установить переключатель в положение «Управление педалью». Рез осуществляется путем нажатия на педаль.
6. Для выключения ножниц нажать кнопку «Стоп» или «Общий стоп

Техническое обслуживание ножниц кривошипных

Н-478.01

• Техническое обслуживание ножниц по периодичности, выполняемым операциям и трудоемкости подразделяется на ежемесячное (ЕО) и периодическое техническое обслуживание (ТО).
• Ежемесячное техническое обслуживание выполняется в течение рабочей смены.
• Периодическое техническое обслуживание выполняется через 700 часов работы.
• Текущий ремонт необходимо проводить через 3500 часов, капитальный – через 30000 часов.
• Перечень работ ежемесячного обслуживания должен соответствовать таблице.

Все замеченные неисправности должны быть устранены. При этом отключить питание ножниц.

Для регулировки зазора между ножами отпустить болты 7 и при помощи винтов 6 осуществить перемещение стола до получения заданного зазора. Периодическое техническое обслуживание включает работы, предусмотренные ежесменным техническим обслуживанием.

Характерные неисправности ножниц кривошипных Н478.01 и методы их устранения

Затягивание лист между ножами.

Материал не прижимается или прижимается с одного конца

Тормоз не останавливает коленчатый вал в верхнем положении.

Греются подшипники коренных шеек коленчатого вала.

У выступившей смазки по бокам вкладышей шатунов заметны частицы металла.

Тугой ход ножевой или прижимной балки.

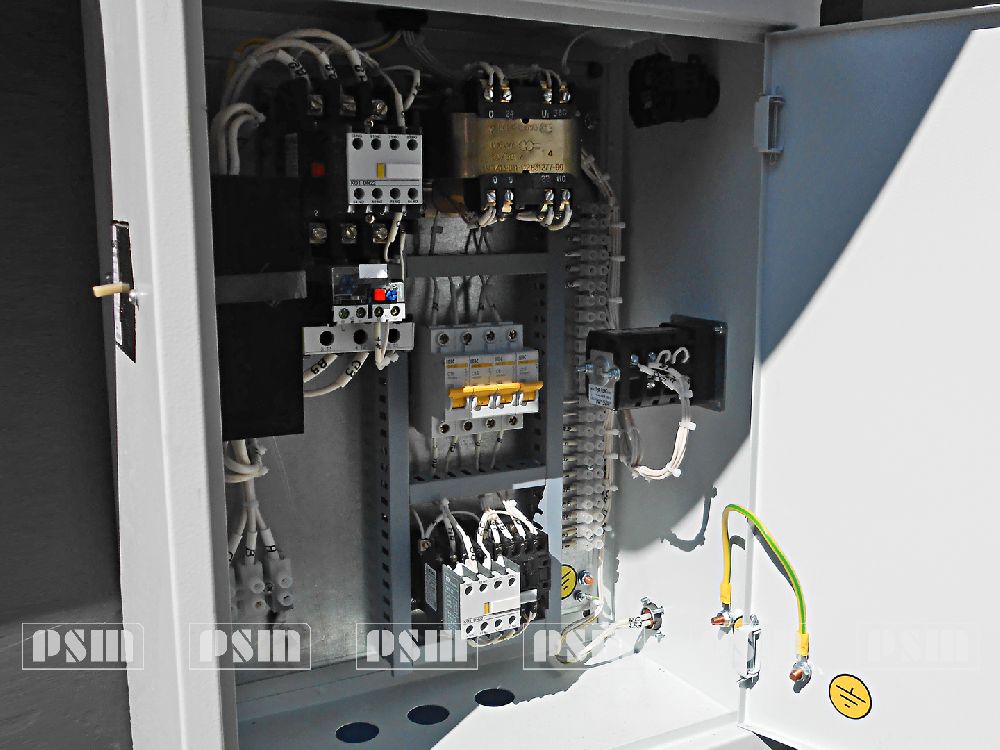

Электрооборудование ножниц гильотинных Н478.01

• Род тока – переменный , 3-х фазный.
• Напряжение – 380 В; 50 Гц.
• Напряжение цепей управления: переменного тока 110 В; 50 Гц.
• Напряжение цепей сигнализации – 22 В; 50 Гц.
• Напряжение цепей освещения – 24 В; 50 Гц.
• Количество точек освещения – 3.
• Электродвигатель главного привода А200М2 37кВт  2950 об/мин.

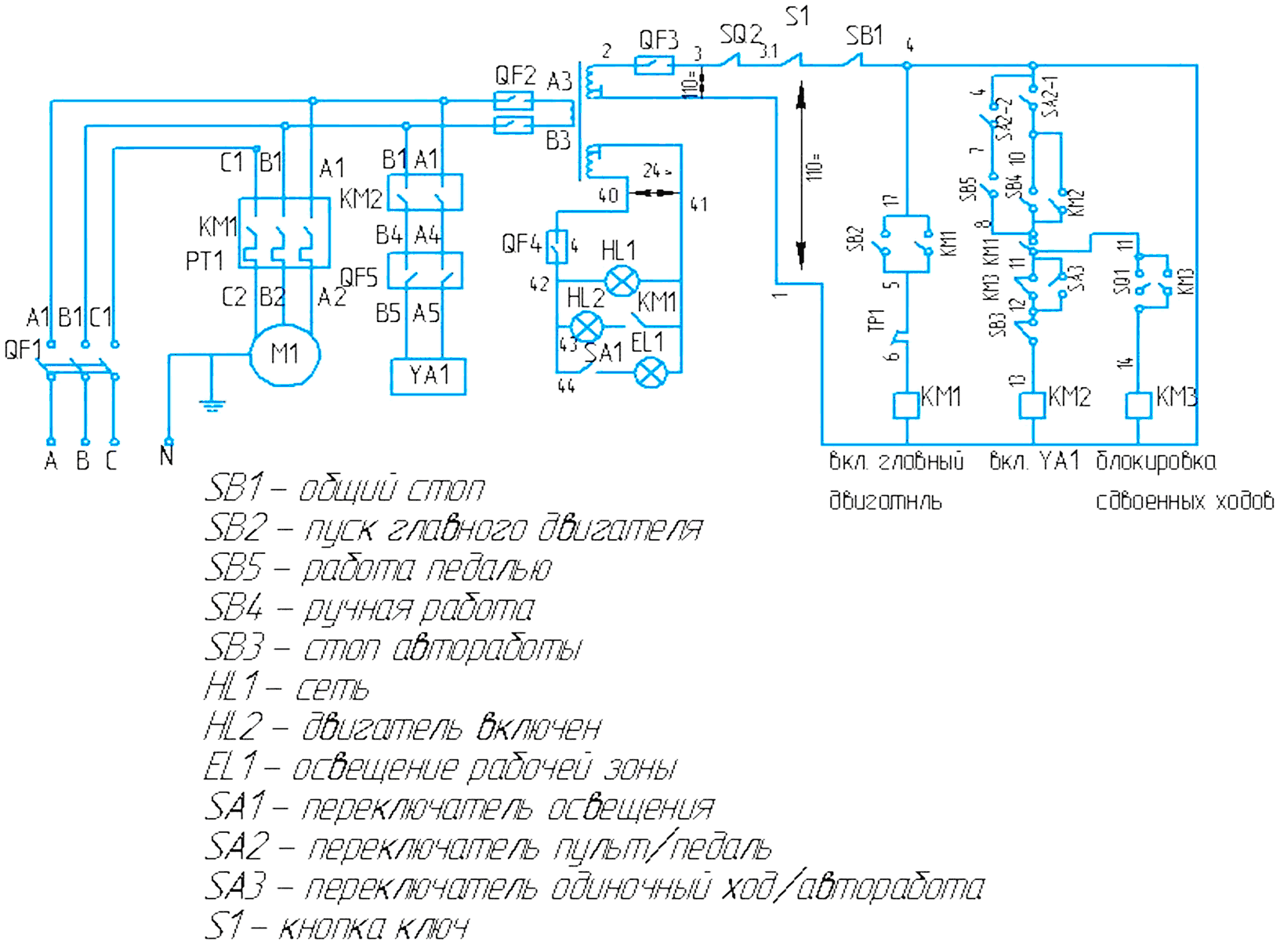

Электрическая схема ножниц  гильотинных Н-478.01 предусматривает следующие режимы:

• отключено;
• ручное управление;
• педальное управление;
• автоматический цикл;
• одиночный ход.

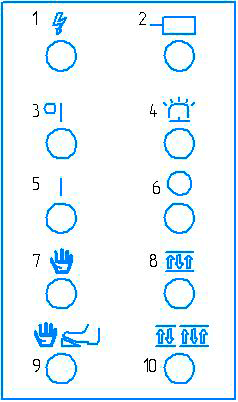

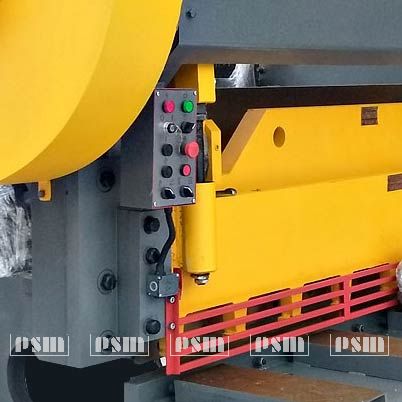

Выбор режимов осуществляется переключателями, установленным на пульте управления.

1.  лампочка – электросеть подключена
2. лампочка – двигатель включен
3. ключ
4. переключатель – местное освещение
5. кнопка пуск
6. кнопка стоп
7.  кнопка ручное управление
8. кнопка – стоп непрерывных циклов
9.  переключатель педаль-пульт
10. переключатель циклов

Ручное управление ножницами Н-478.01

Переключатель режимов SA2 ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включается реле KМ2, и включает электромагнит YА, который включает муфту.

Педальное управление ножницами Н-478.01

Переключатель режимов SA2  ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл ножниц Н-478.01

Переключатель режимов SA3  ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ2 и становится на самопитание, электромагнит YА1 постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ должен быть нажат.

Сигнализация и местное освещение

Электросхемой предусмотрена следующая сигнализация:

• наличие напряжения HL1;
• двигатель включен HL2;

Для освещения линии реза предусмотрены лампы местного освещения EL1.

Меры безопасности при работе на ножницах гильотинных Н-478.01

К работе на ножницах Н-478.01 допускаются лица не моложе 18 лет, прошедшие обучение, имеющие удостоверение на право работы на ножницах, ознакомленные с особенностями конструкции и эксплуатации данных ножниц. Подключение ножниц от источника питания должно производится кабелем с сечением токопроводящей жилы не менее 10 мм². Ножницы должны быть надежно заземлены путем присоединения к цеховому заземлению в соответствии с ГОСТ 27487. Сечение заземляющей шины 6х25мм или круг диаметром не менее 12мм.

• При работе на ножницах гильотинных Н-478.01 категорически запрещается:
• производить осмотр и ремонт электроаппаратуры при включенном вводном автоматическом выключателе.
• производить ремонт, наладку, чистку и смазку гильотинных  ножниц Н-478.01 при включенном двигателе.
• находиться с тыльной стороны ножниц во время работы.
• работать при нарушенном заземлении и поврежденной электропроводке.
• работать при неисправной блокировке предохранительной решетки.
• работать со снятыми ограждениями шестерен, маховика, ременной передачи, тормоза, ножевой и прижимной линеек.

Перед началом работы необходимо убедиться в правильности регулировки зазора  между ножами, состоянием ножей.

Работа при неправильно отрегулированном зазоре между ножами с затупившейся режущей кромкой или поврежденными ножами НЕ ДОПУСКАЕТСЯ.

Не допускается: резка листа сσ_В = 50 кГс/мм² листа толщиной более 22 мм, сортового металлопроката.

При поперечной резке узкой полосы следить, чтобы полоса была расположена строго под прижимом линейки. В случае неисправностей ножниц, необходимо выключить цепь управления и вводной выключатель и оповестить ремонтную службу.
