Назначение
Характеристики
Описание
Комплектация

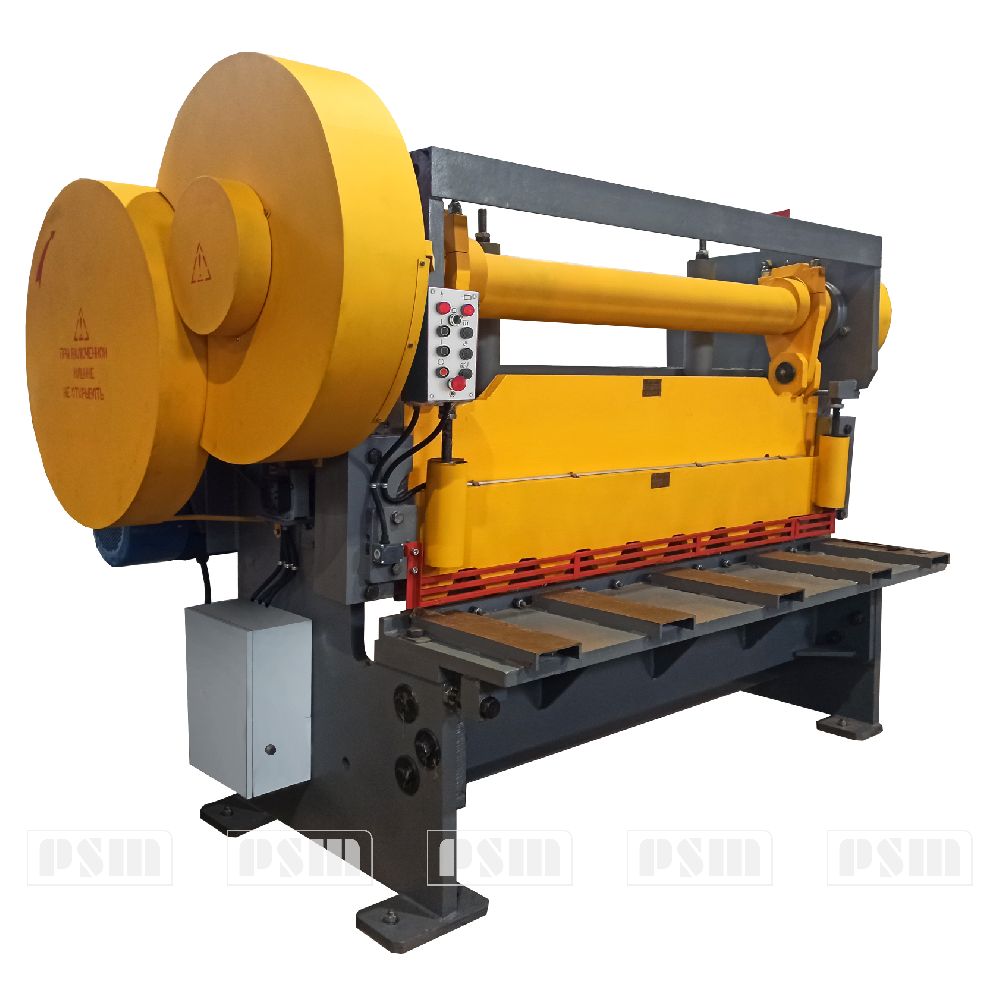

Назначение ножниц гильотинныx электромеханическиx МНГ 13

Ножницы кривошипные с наклонным ножом модели МНГ 13 имеют электромеханический привод.

К серийному выпуску ножниц данной модели, Завод "ПромСтройМаш" приступил в 2006 году. За это время ножницы для резки листового и профильного материала зарекомендовали себя, как хорошее оборудование для работ в заготовительных цехах и производственных предприятиях в различных отраслях промышленности.

Ножницы предназначены для резки листовой стали и сортового проката с временным сопротивлением σвр = 450 МПа. Оборудование эксплуатируется при нижнем значении температуры воздуха -10°С, верхнем более +40°С. Категория исполнения ножниц для умеренного и холодного климата - УХЛ, для сухого и влажного тропического - О, категория размещения - 4. Ножницы изготавливаются по ТУ 3820-002-66656357-2021 и соответствуют требованиям нормативных документов ГОСТ 12.2.118-2006; ГОСТ 12.2.017-93.

Технические характеристики МНГ 13

Толщина разрезаемых листов с временным сопротивлением σвр=450 МПа, мм13, не более
Ширина разрезаемых листов, мм2000, не более
Длина листа отрезанного с упором, мм500
Размер разрезаемого уголка, мм63х63х6
Диаметр разрезаемого прутка, мм30, не более
Частота ходов ножа, холостых, мин-1 40, не менее
Число режущих кромок ножа 4
Угол наклона подвижного ножа, 2°10´
Усилие прижима, кН 29
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 800
Расстояние между стойками в свету, мм 2240
Мощность электродвигателя, кВт18,5
Тип муфты с поворотной шпонкой
Тип тормоза ленточный
Система смазкипресс-масленки, ручная
Режим работы одиночный и автоматический ход
Управление кнопочное, педальное
Длина3100
Ширина2100
Высота2300
Масса, кг7000

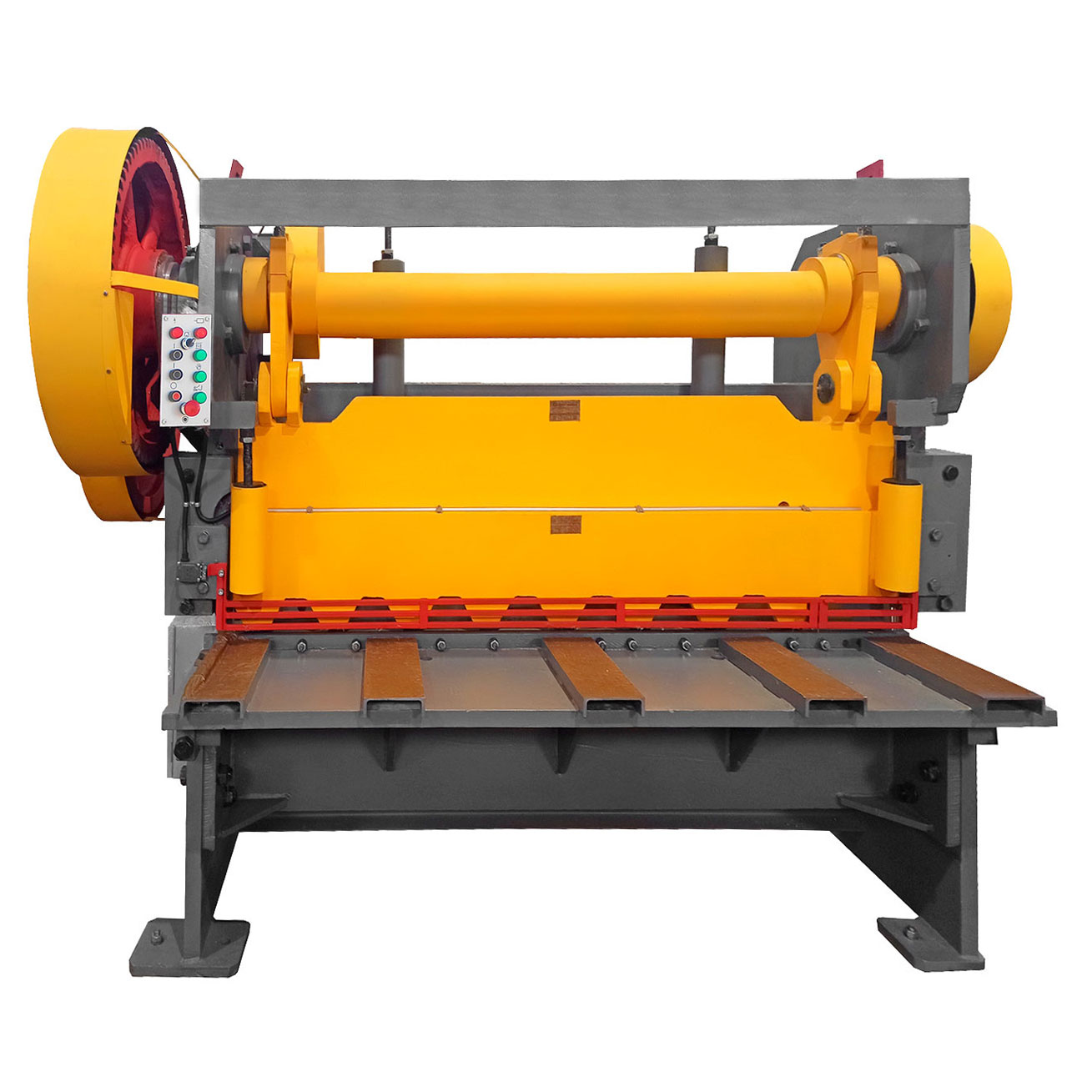

УСТРОЙСТВО И РАБОТА НОЖНИЦ ГИЛЬОТИННЫХ МОДЕЛИ МНГ 13

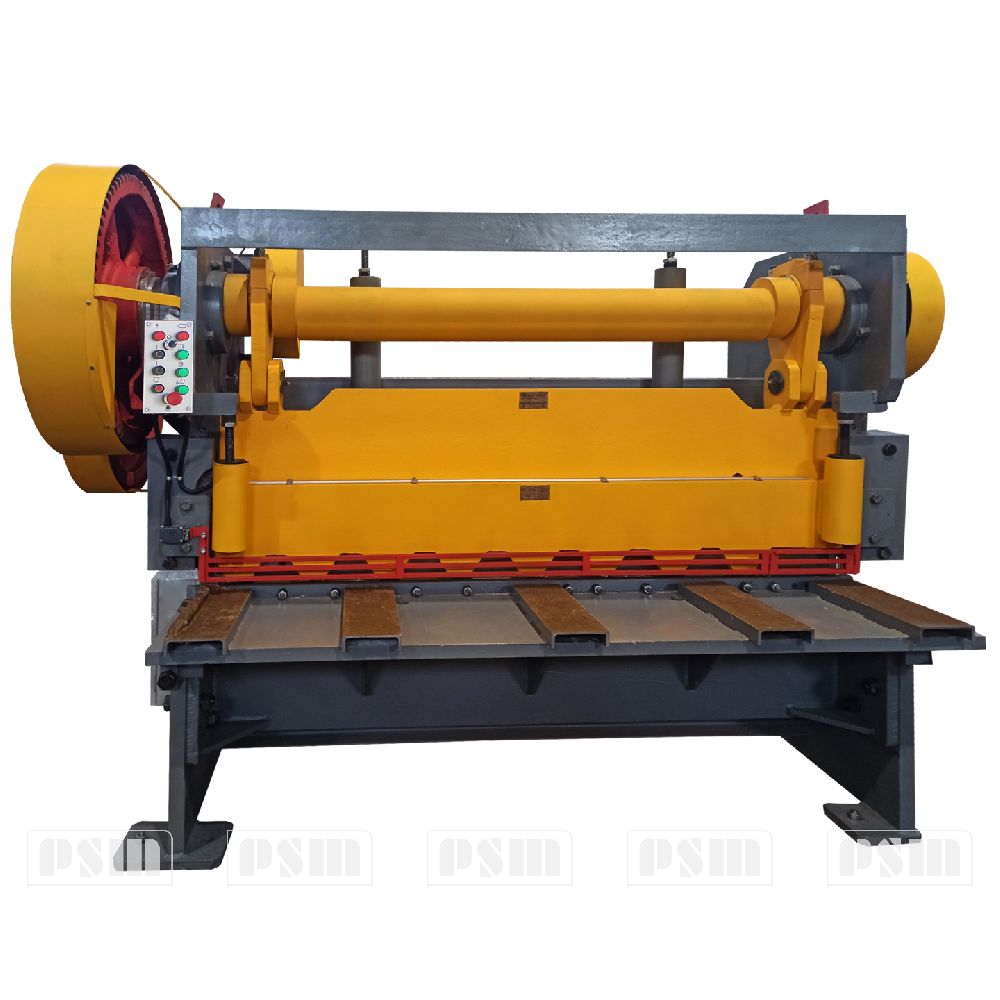

Общий вид с обозначением составных частей ножниц электромеханических МНГ 13

Общий вид с обозначением составных частей ножниц электромеханических МНГ 13

1 - Станина
2 - Привод
3 - Балка ножевая
4 - Прижим
5 - Упор задний
6 - Валы приводные
7 - Муфта включения
8 - Уравновешиватель
9 - Электромагнитное управление
10 - Тормоз
11 - Ограждения
12 - Решетка защитная
13 - Электрооборудование
14 - Пульт управления

Ножницы приводятся в движение электродвигателем 1. Шкив 2, сидящий на валу электродвигателя, с помощью клиноременной передачи 3, приводит во вращение маховик 4. Маховик 4 закреплен на приводном валу I. На другом конце вала I закреплен инерционный маховик 10. На вал I посажена шестерня 5, находящаяся в зацеплении с зубчатым колесом 6, которое закреплено на промежуточном валу II. Шестерня 7 посажена на другом конце вала II и находится в зацеплении с зубчатым колесом 8, внутри которого смонтирована муфта включения 9 с поворотными шпонками. Включение и выключение муфты производится электромагнитом 11, системой рычагов 12 и пружин, расположенных на крышке муфты. При включении электромагнита муфта передает вращательное движение эксцентриковому валу III, который через шатуны 13 приводит в возвратно-поступательное перемещение ножевую балку 14. При движении ножевой балки вниз прижимная балка 17 прижимает отрезаемый лист к столу в момент реза. Движение прижима связано с перемещением ножевой балки. Для снижения динамических нагрузок предусмотрены уравновешиватели 15 ножевой балки. Подъем прижима 17 происходит при подъеме ножевой балки, когда упоры 18, установленные на ней, увлекают вверх прижим.

Для остановки ножевой балки 14 в крайнем верхнем положении служит тормоз 19, установленный на правом конце вала III.

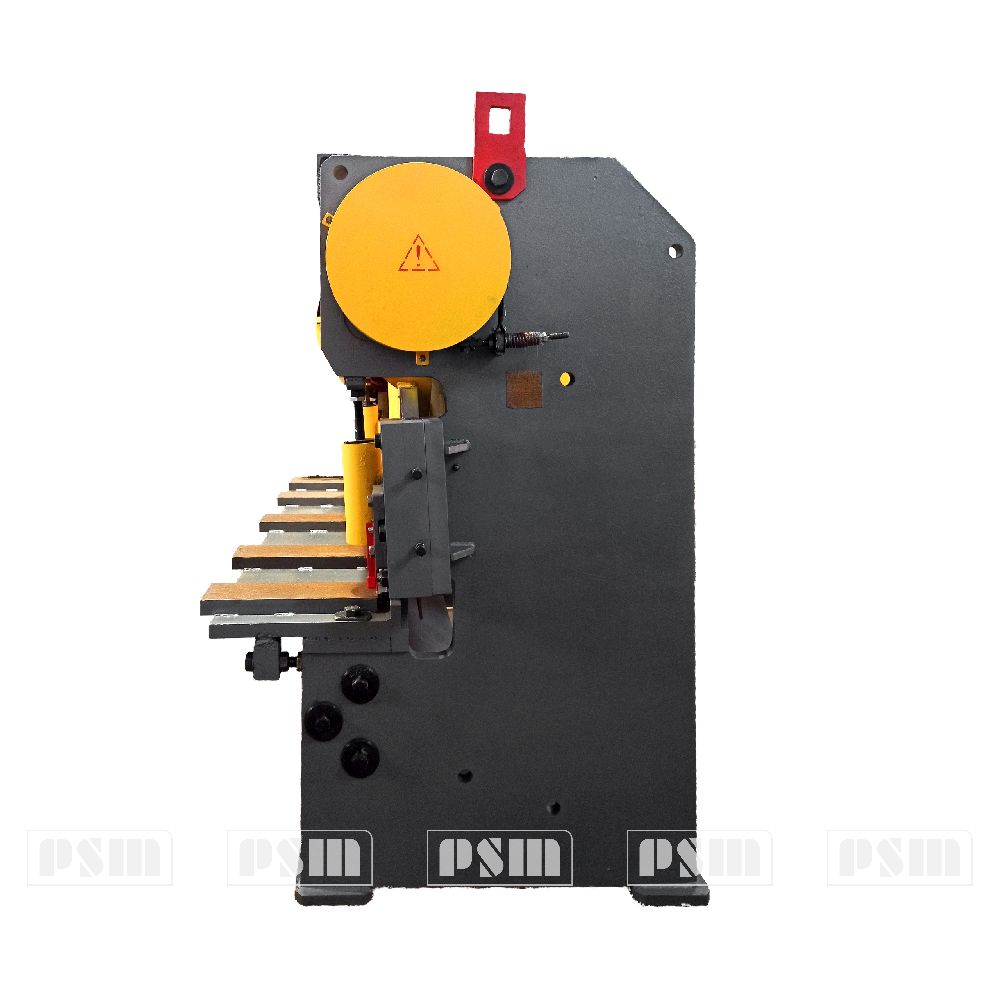

Станина ножниц электромеханических МНГ 13

Все механизмы и узлы установки смонтированы на станине.

Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой стяжками и столом. Стол крепится к стойкам болтами. К столу винтами крепятся нижние ножи. Для удаления отрезанных заготовок предусмотрен склиз.

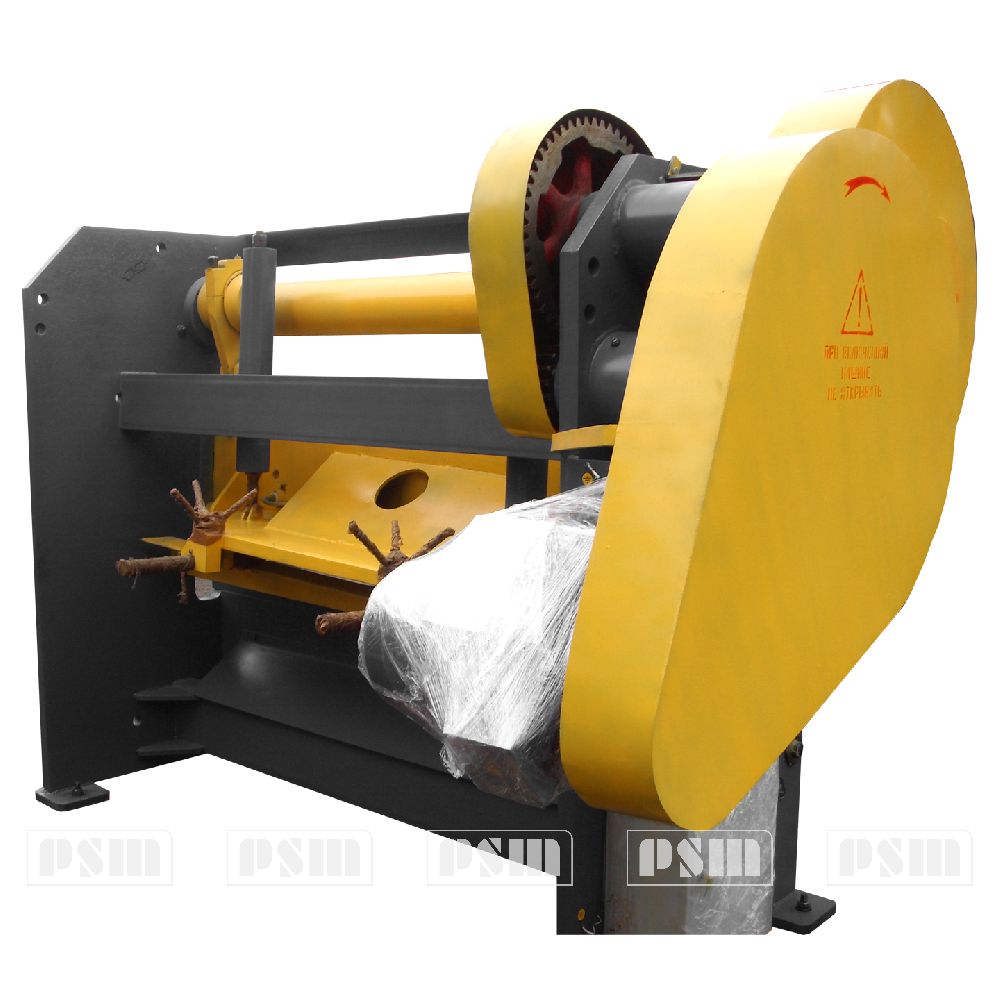

Привод ножниц электромеханических МНГ 13

Электродвигатель ножниц шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.

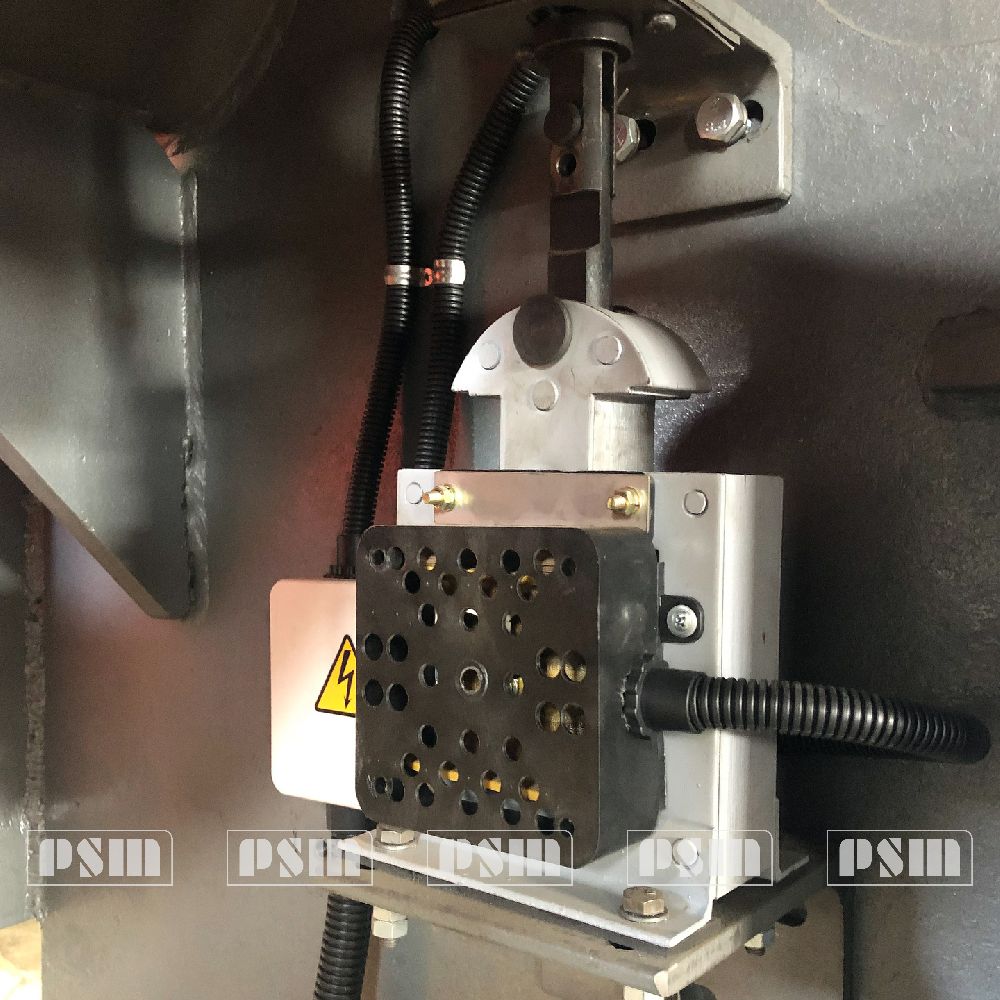

Муфта включения ножниц электромеханических МНГ 13

Муфта включения ножниц электромеханических МНГ 13

Муфта включения при помощи втулки 2 жестко крепится в ступице колеса 12. При отключенном электромагните втулка 2 свободно вращается с колесом 12, не входя в зацепление с втулкой 7, заклиненной относительно вала 14, шпонкой 13. Втулки 8 и 9 являются подшипниками скольжения.

При включении электромагнита хвостовик 4, расположенный на правом конце шпонки 10, освобождается от упора электромагнита, и пружины 6 приводят в действие рычаги 5. Рычаги 5 поворачивают рабочую 10 и запорную 11 шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок 7 и 2, жестко связывают их между собой. От колеса 12 через втулки 1, 2, 3 вращение передается втулке 7, от нее через шпонку 13, вращение передается на вал 14. Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку 10 и, одновременно, через рычаги 5 запорную шпонку 11, муфта отключается.

В режиме холостого хода зубчатое колесо свободно вращается на паре подшипников скольжения 8 и 9.

Ножевая балка

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами жесткости. К балке винтами крепятся ножи для резки.

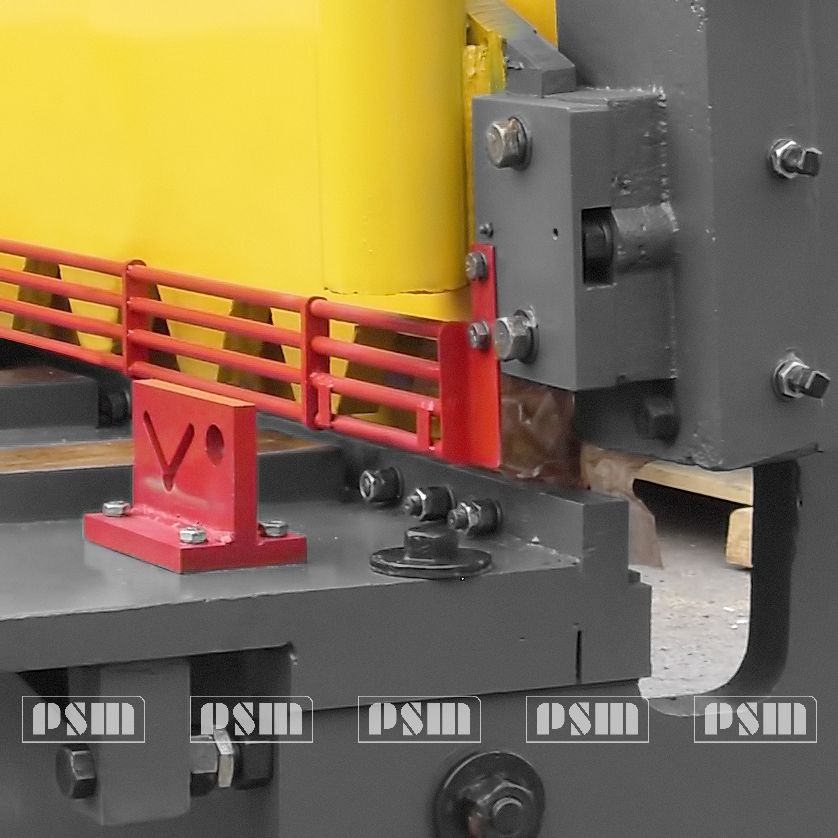

Прижим и защитная решетка

Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка зажимает лист, а затем начинается рез. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

Регулировка усилия прижима производится гайками, сжимающими пружину прижимной балки.

К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При снятой защитной решетке срабатывает электрическая блокировка, и ножницы автоматически отключаются.

Упор задний ножниц электромеханических МНГ 13

Установка снабжена задним упором для резки листа заданного размера. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.

Для резки сортового проката на ножницах предусмотрен упор для сортовых ножей.

Уравновешиватели ножниц электромеханических МНГ 13

Уравновешиватели служат для компенсации веса ножевой балки, снижение динамических нагрузок при работе на ножницах.

Уравновешиватель состоит из двух наборов пружин, установленных в стаканах, приваренных к швеллерной коробке станины.

Штоки уравновешивателя шарнирно соединены с ножевой балкой.

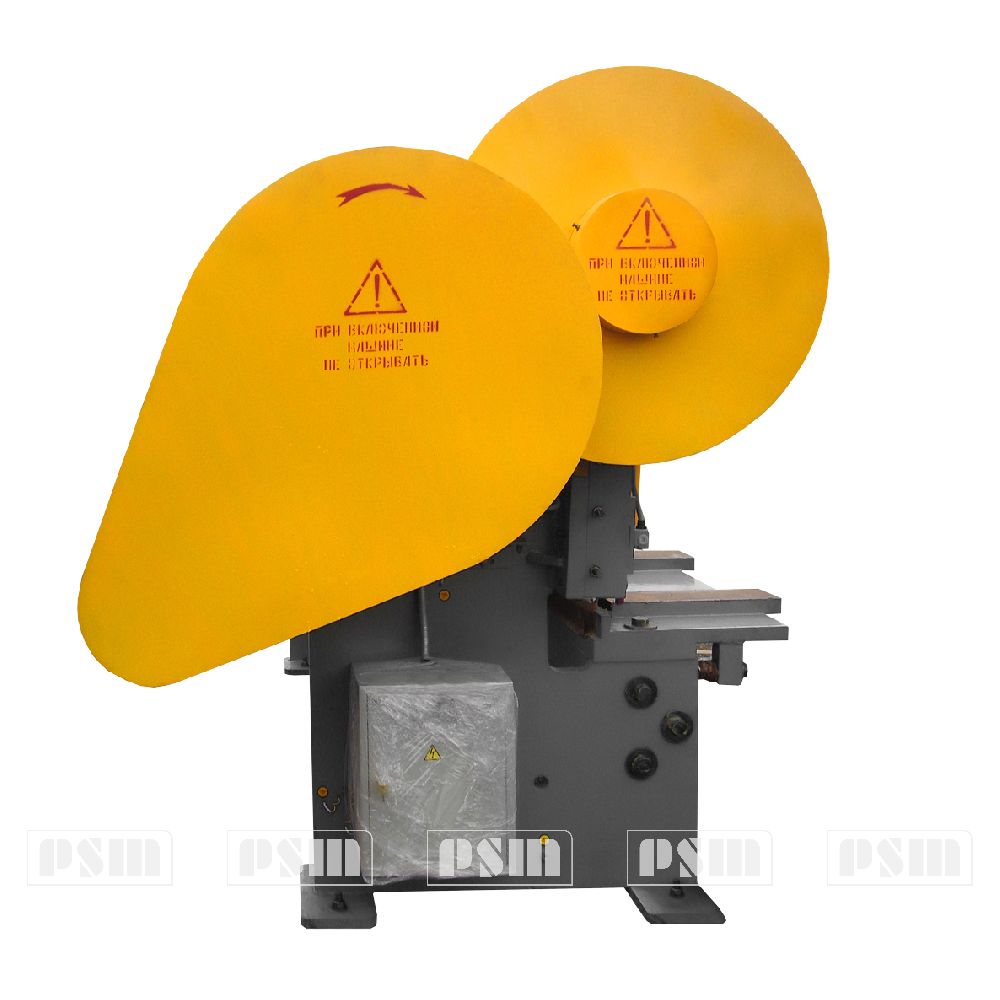

Ограждения ножниц электромеханических МНГ 13

Ограждения ножниц сварной конструкции выполнено из тонколистовой стали. Состоит из кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.

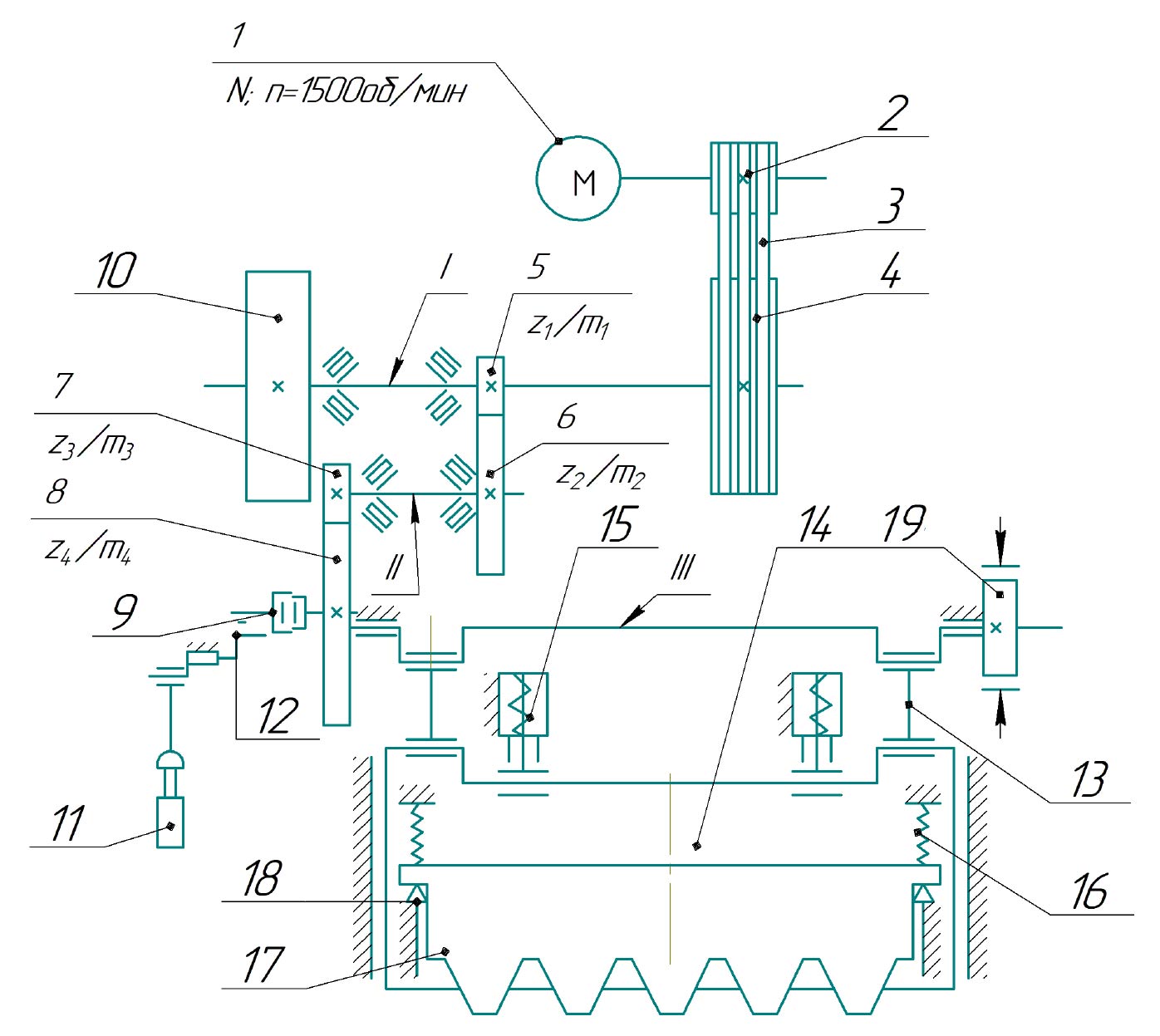

Кинематическая схема ножниц электромеханических МНГ 13

Кинематическая схема ножниц электромеханических МНГ 13

Модель установки

Число зубьев/модуль

Мощность электродвига-теля, кВт

Z1/m1

Z2/m2

Z3/m3

Z4/m4

МНГ16

19/10

52/10

19/12

75/12

22

СМАЗКА ГИЛЬОТИННЫХ НОЖНИЦ МОДЕЛИ МНГ 13

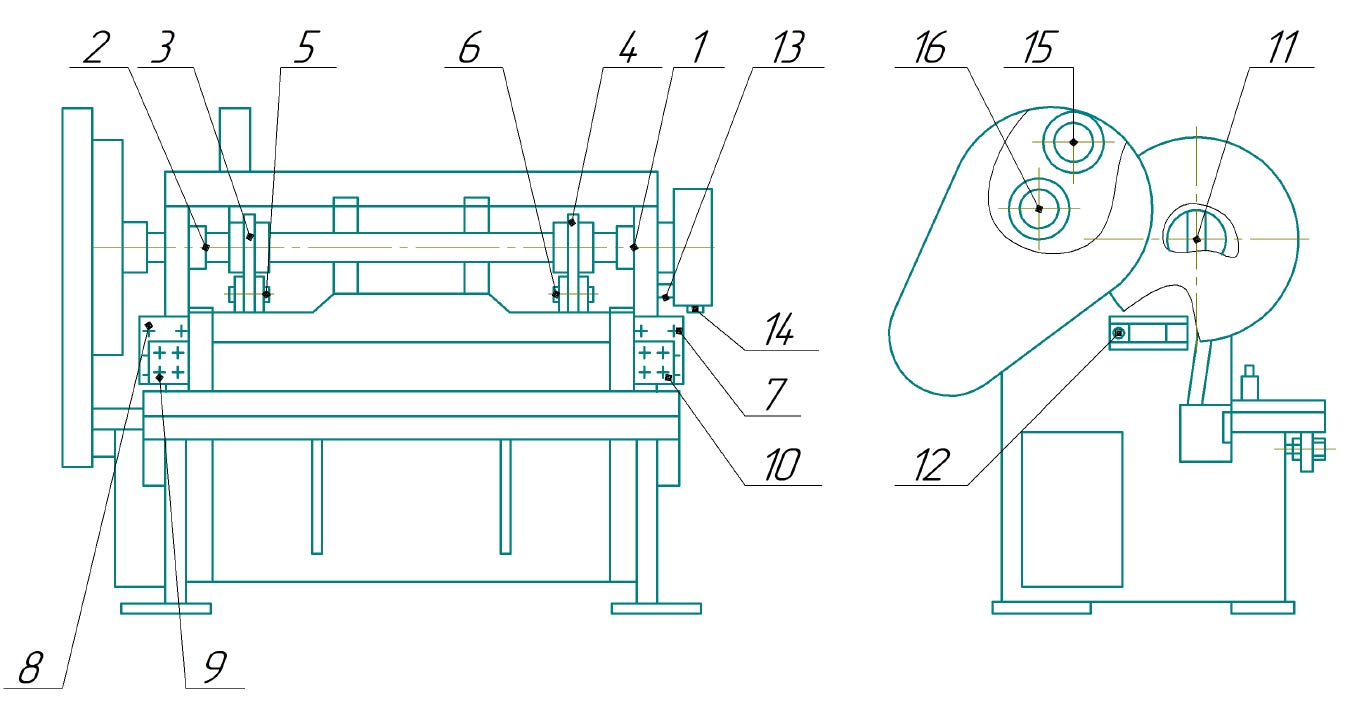

Схема смазки ножниц электромеханических МНГ 13

Схема смазки ножниц электромеханических МНГ 13

Точка

Способ

Материал

Период.

1-2

Опора эксцентрикового вала

Пресс масленки

ЦИАТИМ-203

ГОСТ 8773-73

1 раз в смену

3-4

Эксцентрики вала

5-6

Пальцы шатуна

7-8

Ножевая балка

Шприцем

9-10

Прижим

11

Муфта включения

12

Оси электромагнитного управления

13-14

Оси тормоза

15-16

Опоры валов

Набивка

1 раз в 6 мес.

Подача смазки осуществляется до тех пор, пока смазка не начнет выступать с боков смазываемых поверхностей.

ТОЛЬКО ЭТО ДАЕТ ВОЗМОЖНОСТЬ КОНТРОЛИРОВАТЬ ДОСТАТОЧНОСТЬ СМАЗКИ.

Выступающую из зазоров смазку необходимо удалить ветошью.

Необходимо периодически проверять состояние масленок и маслопроводящих отверстий.

НЕ РЕЖЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА СМАЗОЧНЫЕ ОТВЕРСТИЯ СЛЕДУЕТ ПРОМЫВАТЬ БЕНЗИНОМ.

ПОРЯДОК УСТАНОВКИ ГИЛЬОТИННЫХ НОЖНИЦ МОДЕЛИ МНГ 13

Ножницы поставляются заказчику в собранном виде.

Подъем ножниц в распакованном виде следует производить за отверстия в станине, согласно схеме, приведенной на рисунке 5.

Схема строповки ножниц электромеханических МНГ 13

Схема строповки ножниц электромеханических МНГ 13

Монтажный чертеж ножниц приведен на рисунке 6. Глубина фундамента Н принимается в зависимости от характера грунта, но не менее 800 мм.

Горизонтальное положение ножниц на фундаменте производится с помощью клиньев и проверяется уровнем, установленным на строганой поверхности стола ножниц. Точность монтажа в поперечном и продольном направлениях должна быть не менее 0,2 мм. На длине 1000 мм.

После монтажа ножниц на фундаменте необходимо провести расконсервацию. Снятие антикоррозийного покрытия осуществляется деревянной лопаточкой и ветошью, смоченной бензином Б-70 ГОСТ 51-82.

Расконсервированные обработанные поверхности во избежание коррозии покрыть тонким слоем масла «Индустриальное 80» ГОСТ 20799-88.

ПОРЯДОК РАБОТЫ ГИЛЬОТИННЫХ НОЖНИЦ МОДЕЛИ МНГ 13

Подготовка к первоначальному пуску ножниц электромеханических МНГ 13

Требования, изложенные ниже, обязательны при пуске ножниц после монтажа, а также после ремонта или длительного перерыва в эксплуатации.

  1. Демонтировать защитный кожух, ослабить натяжения ремней, демонтировать ремни.
  2. Заземлить ножницы, подключить ее к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
  3. Подключить педаль.
  4. Выполнить указания, изложенные в разделе Смазка.
  5. Проверить затяжку всех болтов и их стопорение.
  6. Включить вводный автомат.
  7. Включить электродвигатель привода нажатием кнопки «Пуск» и разогнать маховик. Проверить направление вращения шкива двигателя. Шкив должен вращаться по часовой стрелке, если смотреть на него со стороны шкива. При вращении в противоположном направлении сменить чередование фаз на вводных клемниках.
  8. Повторить пункт 7.
  9. Установить и натянуть ремни.
  10. Установить защитный кожух.

Приступая к работе, необходимо выполнить следующие требования:

  1. Смазать ножницы, согласно рисунка 4.
  2. Настроить задний упор на требуемую длину реза заготовок. Расстояние от режущих кромок нижнего ножа до заднего упора определяется по линейкам, укрепленным на рейках заднего упора.
  3. Установить необходимый зазор между верхними и нижними ножами. Для этого необходимо ослабить болты поз.1 и поз.3 рисунок 5, которыми крепится стол к станине. Вращая вручную маховик по стрелке, указанной на кожухе, опускать ножевую балку вниз до перекрытия ножей стола и ножевой балки (10 мм. – перекрытие ножей).

Подвинуть стол вперед и установить необходимый зазор, затем, опуская ножевую балку вниз, промерить зазор по всей длине ножей слева направо. После установки зазора затянуть болты. Движение стола назад относительной ножевой балки осуществляется болтами позиции 2 рисунок 5. Зазоры между направляющими и ножевой балкой обеспечить прокладками поз.4 рисунок 5.

Величина зазора устанавливается согласно таблицы

Толщина разрезаемого листа, мм

1-3

3-6,3

6,3-10

10-13

13-16

Величина зазора, мм

0,03-0,1

0,1-0,2

0,2-0,3

0,3-0,4

0,5-0,6

  • Включить муфту при максимальных оборотах маховика.
  • Сделать несколько холостых ходов, убедиться, что ножницы работают исправно.

Во время работы:

  1. Не допускать к ножницам посторонних лиц.
  2. НЕ ДОПУСКАТЬ РЕЗКИ ЛИСТОВ МАКСИМАЛЬНОЙ ТОЛЩИНЫ С ПРЕДЕЛОМ ПРОЧНОСТИ БОЛЕЕ 500 МПа. В случае резки листа с пределом прочности выше 500МПа, максимально допустимая толщина его рассчитывается по формуле:

Максимальная толщина листа с пределом прочности более 500МПа определяется по формуле: δх=δ х √(500/σх )мм.

где δх – максимально допустимая толщина листа с пределом прочности более 500МПа

δ – максимально допустимая толщина реза указанная в характеристике ножниц, мм

σх – предел прочности разрезаемого листа, МПа.

  • НЕ ДОПУСКАТЬ РЕЗКИ ЛИСТОВ ЗАТУПЛЕННЫМИ НОЖАМИ. Ножи выполнены с четырьмя режущими кромками, при затуплении режущих кромок ножи периодически переворачиваются. Затупившиеся ножи необходимо перешлифовать.
  • При резке заготовок длиной более 800 мм. во избежание утяжки листа применять опоры для поддержании отрезаемой заготовки.
  • При отсутствии электроэнергии выключить вводный автоматический выключатель на электрошкафу.

По окончании работы:

  • Остановить привод ножниц.
  • Выключить вводный автоматический выключатель.
  • Произвести уборку ножниц и смазать ее.
  • Сообщить сменщику обо всех замеченных неполадках.

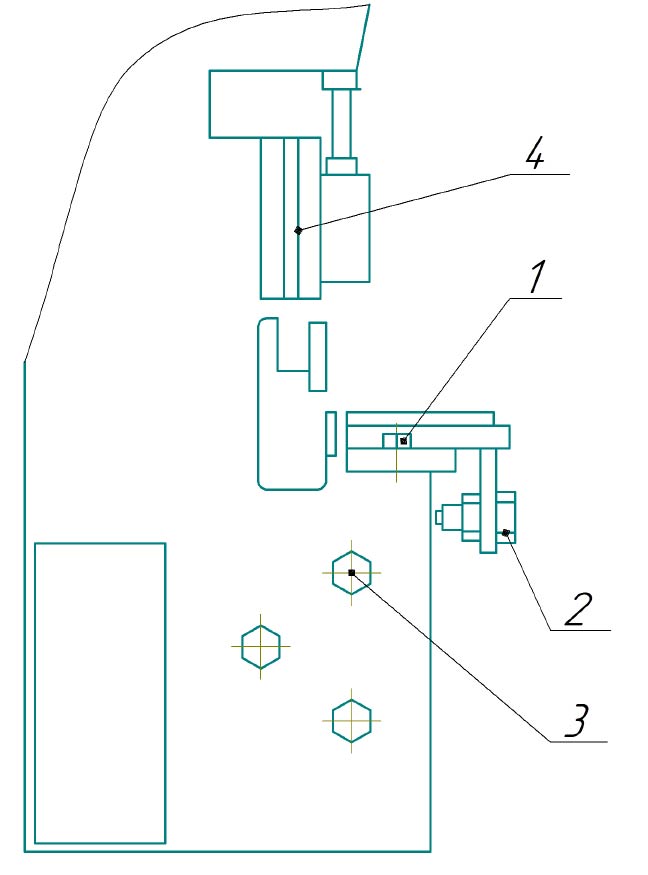

Регулировка зазора ножниц электромеханических МНГ 13

Регулировка зазора ножниц электромеханических МНГ 13

Правила эксплуатации ножниц электромеханических МНГ 13

Оборудование должно эксплуатироваться в режиме односменной работы (не более 8 рабочих часов в сутки). Несоблюдение данного правила эксплуатации является причиной преждевременного износа и выхода оборудования из строя.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ ГИЛЬОТИННЫХ НОЖНИЦ МОДЕЛИ МНГ 13 И МЕТОДЫ ИХ УСТРАНЕНИЯ

Перечень наиболее часто встречающихся неисправностей приведен

Неисправность

Причина

Способ устранения

1.Подшипники скольжения шатунов, букс греются, в смазке находятся частицы бронзы

а) малый зазор между шейками валов и вкладышами

б) отсутствует смазка

а) пришабрить вкладыш

б) проверить поступление смазки

2.Тугое скольжение ножевой балки

а) износ прокладок

б) отсутствует смазка

а) заменить прокладки

б) проверить поступление смазки

3.В режиме одиночного хода ножевая балка не останавливается в верхней точке

а) изношена тормозная лента тормоза

б) ослаблена пружина

в) на тормозной барабан попало масло

г) износ деталей муфты включения

д) разрегулировано электромагнитное управление

е) износ деталей электромагнитного управления

ж) не срабатывает муфта включения

а) сменить ленту

б) подтянуть пружину

в) удалить смазку с рабочей поверхности тормоза

г) заменить изношенные детали

д) отрегулировать электромагнитное управление

е) заменить изношенные детали

ж) отрегулировать муфту включения

4.При нажатии на кнопки или педаль не происходит включение ножниц

Неполадка в электросхеме

Зачистить контакты, проверить исправность пускателей, проверить исправность предохранителей

5.Электродвигатель при пуске не развивает полных оборотов

а) обрыв питающей цепи

б) неполадка в пусковой аппаратуре

а) проверить по схеме и устранить

б) проверить по схеме и устранить

ЭЛЕКТРООБОРУДОВАНИЕ ГИЛЬОТИННЫХ НОЖНИЦ МОДЕЛИ МНГ 13

Род тока – переменный, 3-х фазный.

Напряжение – 380; 50Гц.

Напряжение цепей управления, сигнализации и освещения: 24В постоянного тока;

Шкаф управления установлен на агрегате. На правой стенке шкафа установлен вводный автомат. Все кнопки и переключатели установлены на панели управления

Описание работы ножниц электромеханических МНГ 13

Электрическая схема ножниц предусматривает следующие режимы:

  • отключено;
  • ручное управление;
  • педальное управление;
  • автоматический цикл;
  • одиночный ход.

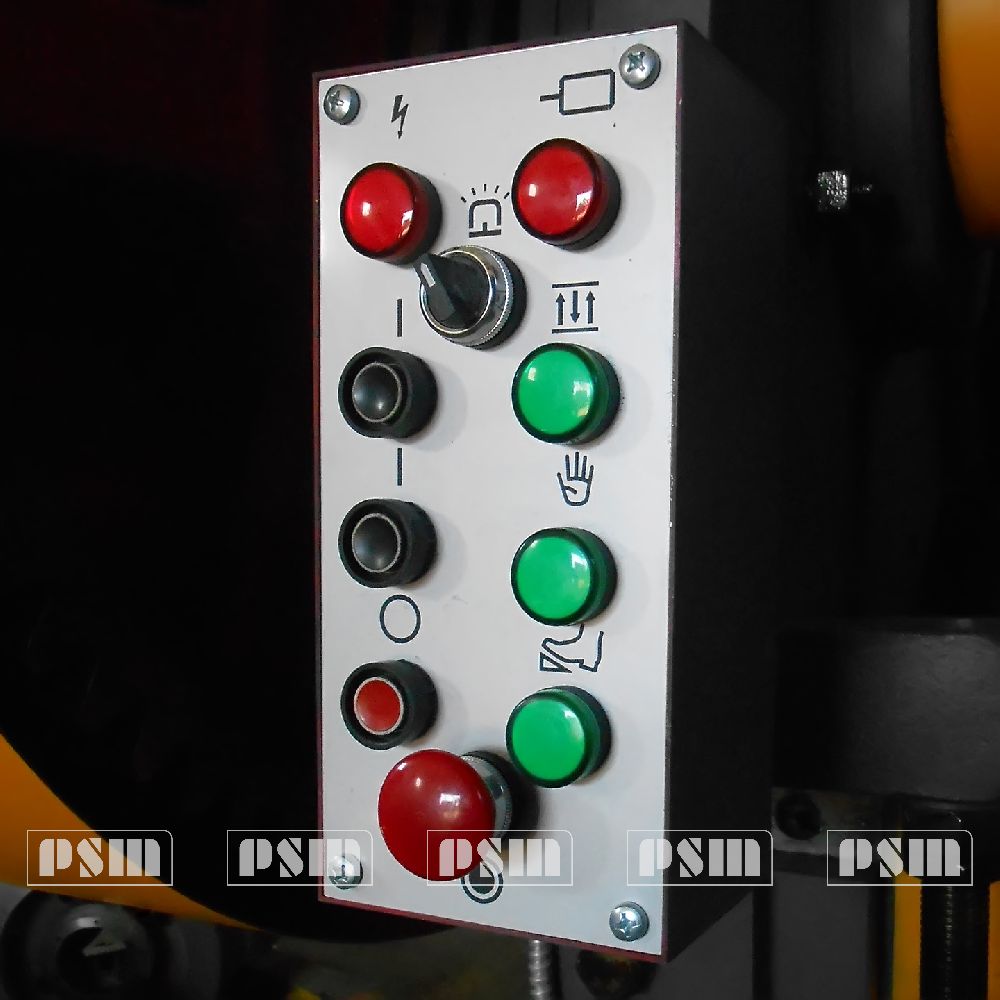

Символы органов управления показаны на рисунке 8.

Выбор режимов осуществляется переключателями, установленным на пульте управления.

Ручное управление

Переключатель режимов SA2 ставится в положение «Ручное управление», при нажатии кнопки SB5 происходит одиночный цикл: включается реле KМ2, и включает электромагнит YА1, который включает муфту.

Педальное управление

Переключатель режимов SA2 ставится в положение «Педальное управление», и при нажатии педали SB7 происходит одиночный цикл.

Автоматический цикл

Переключатель режимов SA3 ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 либо SB7 включается KМ2 и становится на самопитание, электромагнит YА1 постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение производится кнопкой SB6.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ1 должен быть нажат.

Указания по монтажу и эксплуатации ножниц электромеханических МНГ 13

Ножницы должны быть надежно заземлены.

Эксплуатация электрооборудования ножниц должна производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей».

МНГ-13 завод производитель, МНГ 13 Ножи Пресс-ножницы МНГ-13 ножницы гильотинные мнг-13 руб.. ножницы гильотинные мнг-13 мощность, станок мнг-13 рисунок фото чертёж мнг 13 мнг 13 станки-завод. ножи на мнг13, что значит резать лист с времменым сопративлением 500мПа МНГ13 мнг 13. как разобрать на ножницы гильотинные 13, технические условия 3828-001-81244053 mng # 13 читать

По Техническому Заданию заказчика ножницы модели МНГ могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики ножницы, завод-изготовитель оставляет за собой.

Стандартная комплектация МНГ 13

  1. МНГ13, Ножницы в сборе;
  2. МНГ13.03.000Пульт управления с педалью;
  3. МНГ13.300.00.001 РЭ Механическая часть;
  4. МНГ13.00.001 РЭ1Электрооборудование;
  5. МНГ13.00.001;Технический паспорт;
  6. Задний упор 500мм;
  7. Прижим листа установлен на ножницах;
  8. Ножная педаль с клавишей аварийного останова.
  9. Сортовые ножи для резки уголка и прутка;
  10. Светодиодная линия освещения рабочей зоны.

Дополнительные опции МНГ 13

  1. Угловая линейка 0-180;
  2. Передние удлинители стола;
  3. Боковой упор;
  4. Задний упор 1000мм;
  5. Резиновые накладки прижима;
  6. Рольганг неприводной;
  7. Рольганг приводной;
  8. Тележка откатная;
  9. Лазерный указатель реза;
  10. Задний упор с УЦИ.
ПромСтройМаш является непосредственным производителем МНГ 13 Мы производим и продаём Ножницы листовые электромеханические МНГ 13 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. МНГ 13 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить МНГ 13 вы можете непосредственно у нас или у наших дилеров. Ширина/Толщина разрезаемых листов, мм 2000/13

МНГ 2,5х2500

МНГ 2,5х2500
Ширина/Толщина разрезаемых листов, мм 2500/2,5

МНГ 3х1300

МНГ 3х1300
Ширина/Толщина разрезаемых листов, мм 1300/3

НК3418А

НК3418А
Ширина/Толщина разрезаемых листов, мм 2000/6,3

СТД 9А

СТД 9А
Ширина/Толщина разрезаемых листов, мм 2000/6

СТД 9АН

СТД 9АН
Ширина/Толщина разрезаемых листов, мм 2500/4

СТД9АМ

СТД9АМ
Ширина/Толщина разрезаемых листов, мм 2500/6

Н3118

Н3118
Ширина/Толщина разрезаемых листов, мм 2200/6

НК3418А.01

НК3418А.01
Ширина/Толщина разрезаемых листов, мм 3150/6,3

Н3121

Н3121
Ширина/Толщина разрезаемых листов, мм 2000/12

МНГ 12x2500

МНГ 12x2500
Ширина/Толщина разрезаемых листов 2500/12 мм;
Сортовая секция

МНГ 13

МНГ 13
Ширина/Толщина разрезаемых листов, мм 2000/13

МНГ 16

МНГ 16
Ширина/Толщина разрезаемых листов, мм 2000/16

Н3122

Н3122
Ширина/Толщина разрезаемых листов, мм 2000/16

Н478

Н478
Ширина/Толщина разрезаемых листов, мм 2200/18

Н478.01

Н478.01
Ширина/Толщина разрезаемых листов, мм 2000/22
